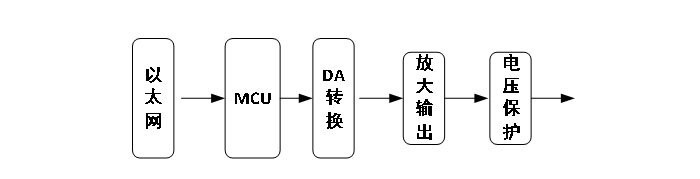

2路32bit DA 脑电震动音频信号模拟器 一、板卡概述 一款为测试脑电震动音频震动信号模拟器。基于32bit 384Ksps DA 提供2路同步模拟输出信号，每通道独立的数据激励源，可实现加速度传感器、麦克风、脑电等相关的信号模拟。支持AC DC两种耦合方式，每通道均可通过软件独立配置。 二、板卡参数及性能 板卡功能 参数 内容 DAC 芯片型号 PCM5102A 路数 2路DAC， 采样率 384Ksps 数据位 32bit 数字接口 I2S 模拟接口 直流耦合 模拟输出 单端输出 ±10V；直流至100KHz 支持1mHz、1Hz、1KHz、100KHz的正弦波输出； 支持任意文件的波形循环播出，文件大小支持512MB以内。 输出阻抗 1KΩ 连接器 BNC 绝对最大输入 无损坏情况下 ±60 V（峰值） 模拟指标 MCU 部分 主处理器 XC7Z020 数字接口 1路千兆以太网，RJ45连接器 软件 Windows客户端，文件下载到板卡，循环播放 板卡标准 板卡尺寸 69X76.5mm 板卡重量 （含散热片） 板卡供电 +12V@500mA; 板卡功耗 6W 工作温度 Industrial -40℃到+70℃ 三、软件界面：
