基于51单片机的温室植物生长环境监测系统

news 来源：原创 2025/6/13 6:34:46

具体实现功能

设计介绍

资料内容

全部内容

资料获取

具体实现功能

具体功能：
（1）LCD1602实时显示温室内空气温湿度值、土壤湿度值及当前时间。
（2）土壤湿度范围应在50-80%，空气湿度范围应在20-60%，空气温度范围应在20-30℃。
（3）在监测时间段内（6点-18点），当测得的空气温湿度值、土壤湿度值超过范围时，声光报警。

仿真演示视频：

基于51单片机的温室植物生长环境监测系统-仿真视频

设计介绍

51单片机简介

51单片是一种低功耗、高性能CMOS-8位微控制器，拥有灵巧的8位CPU和可编程Flash，使得51单片机为众多嵌入式控制应用系统提供灵活、高效的解决方案。

本设计所使用的芯片可兼容以下所有的51系列单片机（包括AT系列和STC系列）。

资料内容

仿真实现（protues8.7）

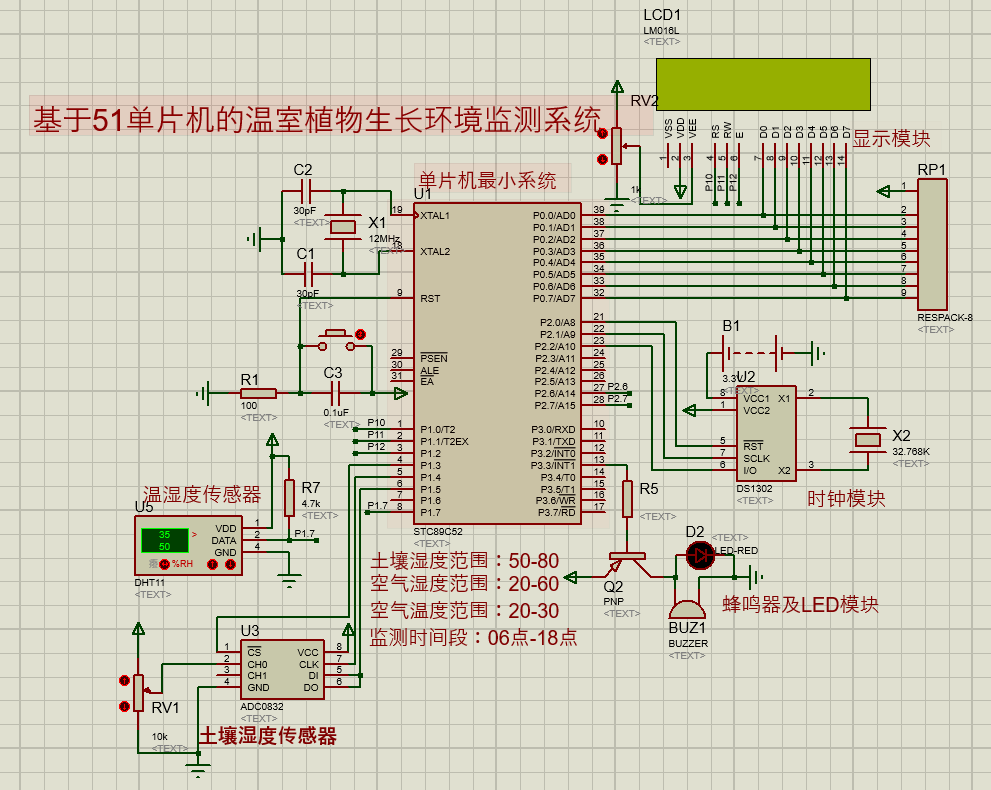

本设计利用protues8.7软件实现仿真设计，具体如图。

程序（Keil5）

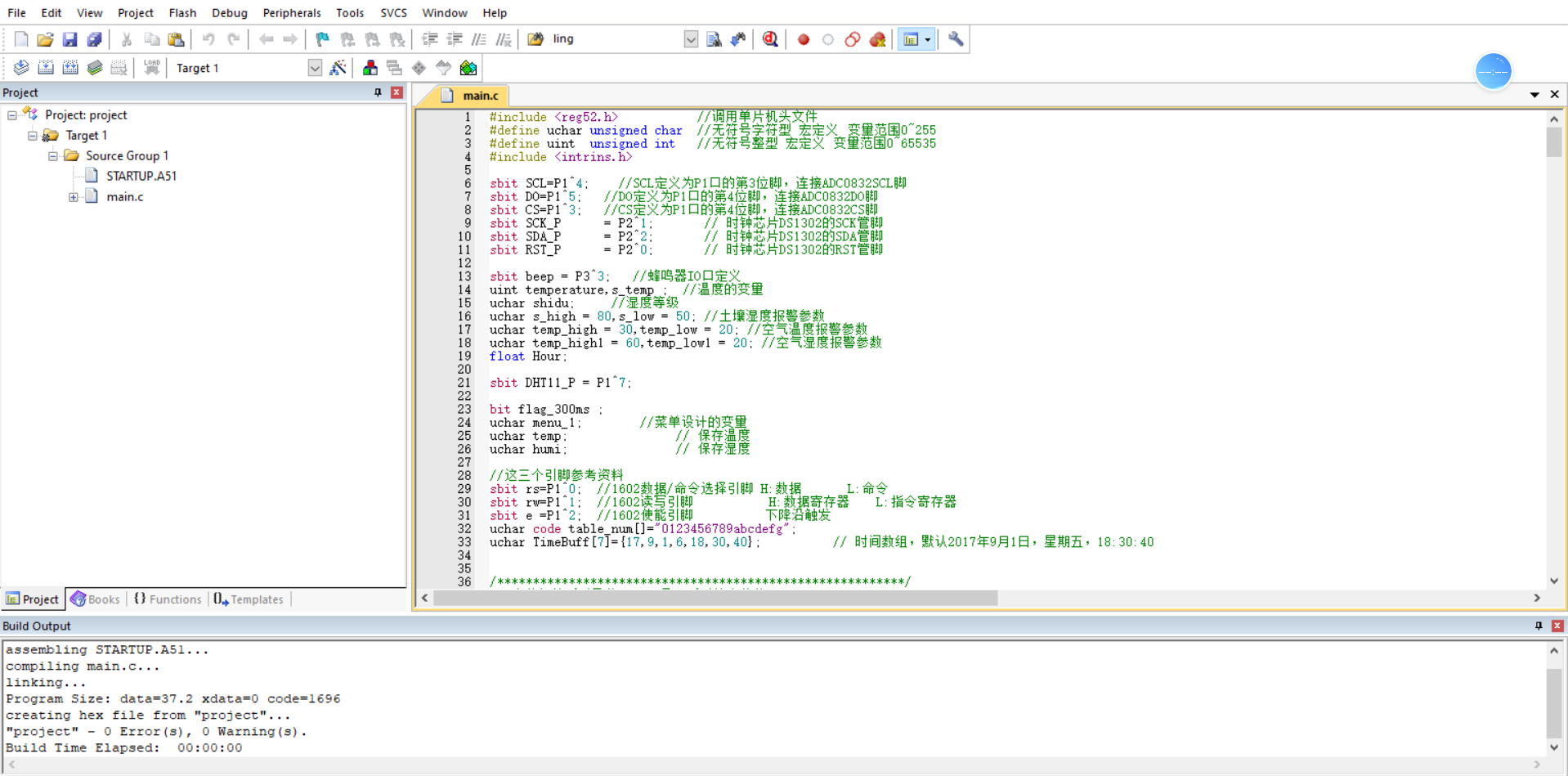

本设计利用KEIL5软件实现程序设计。

主函数如下：

///
/***************主函数*****************/
void main()
{DS1302_Init();	// 时钟芯片的初始化init_1602();			   //1602液晶初始化if(DS1302_Read_Byte(0x81)>=128)			// 判断时钟芯片是否正在运行{DS1302_Write_Time();							// 如果没有，则初始化一个时间}while(1){DS1302_Read_Time();				// 获取当前时钟芯片的时间，存在数组time_buf中FlashTime();							// 刷新时间显示clock_h_l();	 //报警函数 shidu = Adc0832(0);	//读出土壤湿度shidu = 99 - shidu * 99 / 255;LcdGotoXY(1,13);LcdPrintNum(shidu);/*温湿度读取*/ReadDhtData(); 							// 检测温湿度数据;LcdGotoXY(1,2);	 						// 定位到要显示温度的地方LcdPrintNum2(temp);					// 显示温度值LcdGotoXY(1,8);						// 定位到要显示湿度的地方LcdPrintNum2(humi);					// 显示湿度值}
}

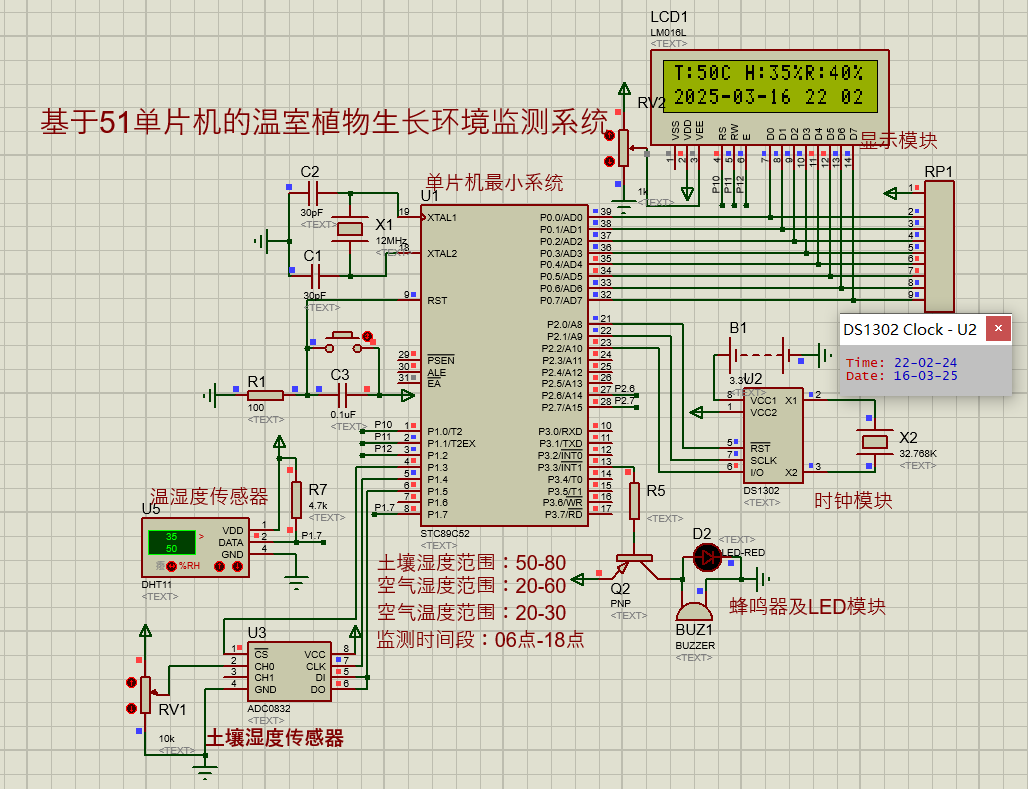

程序运行结果如图：
