地址解析协议(ARP)：交换机中的深度解析与实战指南
地址解析协议（ARP)
:用于将IP地址解析为MAC地址，确保数据包能够正确传输。
目录
- ARP协议基础
- ARP报文结构深度解析
- ARP在交换机中的工作流程
- ARP表管理与优化
- ARP代理技术实现
- ARP安全与攻击防护
- 实战：C语言实现ARP处理
- 调试与故障排查
1. ARP协议基础
1.1 ARP的作用与原理
ARP（Address Resolution Protocol）解决的是二层网络（数据链路层）到三层网络（网络层）的地址映射问题：
源设备：已知：目标设备的IP地址未知：目标设备的MAC地址ARP协议通过广播请求/单播应答机制完成IP->MAC的映射
1.2ARP协议工作流程图示
以下是ARP地址解析协议的详细工作流程描述，使用文字和表格清晰展示每个步骤：

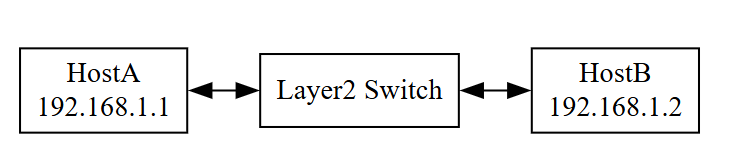

网络拓扑

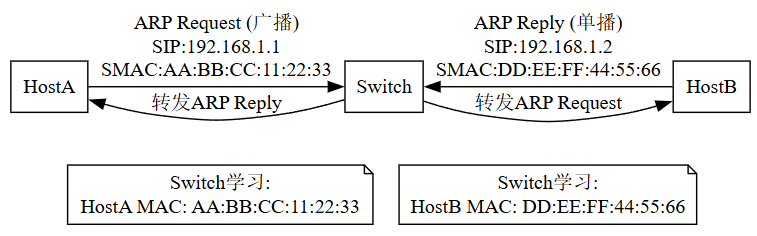

ARP工作流程
步骤1：ARP请求（广播）
-
触发条件
HostA需要与192.168.1.2通信，但ARP缓存中无对应MAC地址 -
帧结构
字段 值 说明 源MAC AA:BB:CC:11:22:33 HostA的物理地址 目标MAC FF:FF:FF:FF:FF:FF 广播地址 源IP 192.168.1.1 HostA的IP地址 目标IP 192.168.1.2 待解析的IP地址 操作码 1 (请求) ARP请求标识 -
交换机动作
- 学习HostA的MAC和端口映射
- 向所有端口（除接收端口外）泛洪广播帧
步骤2：交换机学习MAC地址表
交换机MAC表更新：
+---------------------+----------+------------------+
| MAC地址 | 端口号 | 学习时间 |
+---------------------+----------+------------------+
| AA:BB:CC:11:22:33 | 端口1 | 2023-08-15 10:00 |
+---------------------+----------+------------------+
步骤3：ARP响应（单播）
-
HostB响应
- 识别目标IP(192.168.1.2)匹配本机IP
- 准备单播响应
-
帧结构
字段 值 说明 源MAC DD:EE:FF:44:55:66 HostB的物理地址 目标MAC AA:BB:CC:11:22:33 HostA的地址 源IP 192.168.1.2 HostB的IP地址 目标IP 192.168.1.1 HostA的IP地址 操作码 2 (响应) ARP响应标识
步骤4：交换机二次学习并转发
交换机MAC表更新：
+---------------------+----------+------------------+
| MAC地址 | 端口号 | 学习时间 |
+---------------------+----------+------------------+
| AA:BB:CC:11:22:33 | 端口1 | 2023-08-15 10:00 |
| DD:EE:FF:44:55:66 | 端口2 | 2023-08-15 10:00 |
+---------------------+----------+------------------+
转发动作：交换机精确转发响应帧到端口1
步骤5：HostA更新ARP缓存
HostA的ARP缓存：
+---------------+---------------------+------------------+
| IP地址 | MAC地址 | 过期时间 |
+---------------+---------------------+------------------+
| 192.168.1.2 | DD:EE:FF:44:55:66 | 10:04 (TTL:4min) |
+---------------+---------------------+------------------+
ARP协议关键特性
| 特性 | 说明 |
|---|---|
| 工作层 | 数据链路层（OSI L2） |
| 广播域 | 限于同一子网内的设备 |
| 缓存时间 | 通常2-4分钟（可配置） |
| 包大小 | 28字节（不含以太网头部） |
| 安全风险 | 无认证机制，易受ARP欺骗攻击 |
| 优化机制 | 免费ARP（Gratuitous ARP）用于地址冲突检测 |
Wireshark抓包示例
No. Time Source Destination Protocol Info
1 0.000 AA:BB:CC:11:22:33 Broadcast ARP Who has 192.168.1.2?
2 0.005 DD:EE:FF:44:55:66 AA:BB:CC:11:22:33 ARP 192.168.1.2 is at DD:EE:FF:44:55:66
提示：在Linux中使用
arp -a查看ARP缓存，Windows使用arp -a，思科设备使用show arp
1.3 关键术语
| 术语 | 说明 | 交换机视角 |
|---|---|---|
| ARP缓存 | 本地存储的IP-MAC映射表 | 交换机维护全局ARP表 |
| 广播域 | ARP请求传播的范围 | VLAN决定广播域大小 |
| 免费ARP | 设备启动时主动广播自己的IP-MAC | 用于IP冲突检测 |
| 代理ARP | 网关代替主机应答ARP请求 | 交换机可启用ARP代理 |
1.4 ARP在网络分层中的位置
+------------------------+| Application |+------------------------+| Transport |+------------------------+| Network (IP) | ← ARP工作于此层与链路层之间+------------------------+| Link (MAC) |+------------------------+| Physical |+------------------------+
2. ARP报文结构深度解析
2.1 报文格式（基于以太网）
// ARP报文头部定义
typedef struct {uint16_t hw_type; // 硬件类型：1=Ethernetuint16_t proto_type; // 协议类型：0x0800=IPv4uint8_t hw_len; // MAC地址长度：6uint8_t proto_len; // IP地址长度：4uint16_t opcode; // 操作码：1=请求, 2=响应uint8_t src_mac[6]; // 发送方MACuint32_t src_ip; // 发送方IPuint8_t dst_mac[6]; // 目标MAC（请求中为0）uint32_t dst_ip; // 目标IP
} ARPHeader;
#pragma pack(pop) // 恢复默认对齐
2.2 各字段详解（交换机处理关注点）
| 字段 | 大小 | 说明 | 交换机处理要点 |
|---|---|---|---|
hw_type | 2字节 | 硬件类型 | 仅处理以太网类型(1) |
proto_type | 2字节 | 协议类型 | 仅处理IPv4(0x0800) |
opcode | 2字节 | 操作码 | 请求/响应不同处理逻辑 |
src_mac | 6字节 | 源MAC | 用于学习MAC-IP映射 |
src_ip | 4字节 | 源IP | 更新ARP表项 |
dst_mac | 6字节 | 目标MAC | 请求时为全0 |
dst_ip | 4字节 | 目标IP | 代理ARP判断依据 |
2.3 封装格式
0 10 1 2 3 4 5 6 7 8 9 0 1 2 3 4 5
+-------------------------------+
| Destination MAC |
+-------------------------------+
| Source MAC |
+-------------------------------+
| EtherType (0x0806 = ARP) |
+-------------------------------+
| ARP Header (28B) |
| (包含前文定义的所有字段) |
+-------------------------------+
3. ARP在交换机中的工作流程

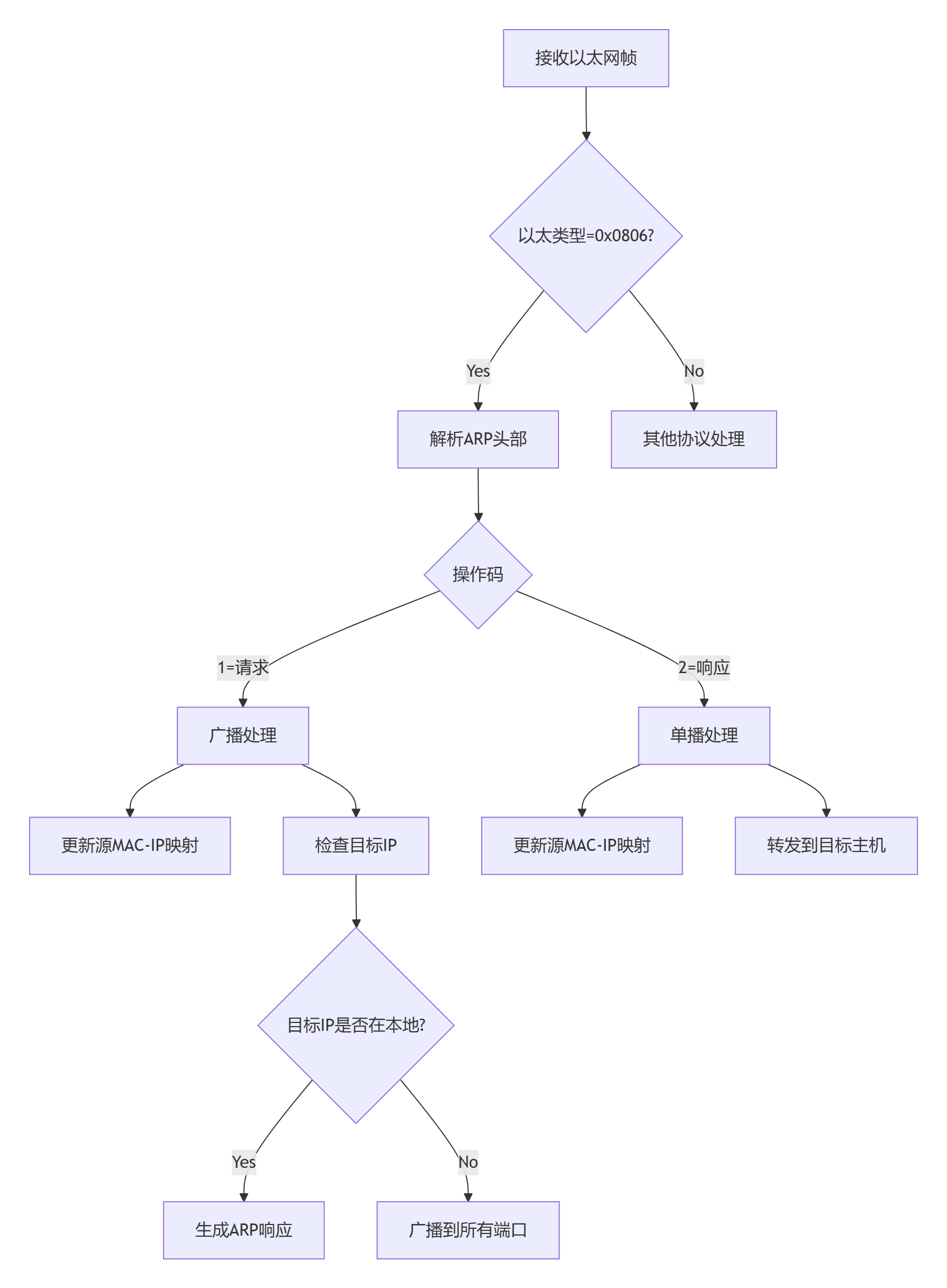

3.1 交换机处理ARP的整体流程
3.2 关键处理逻辑详解
3.2.1 ARP请求处理（操作码=1）
// ARP请求处理伪代码
void handle_arp_request(Switch *sw, Port *port, ARPHeader *arp) {// 1. 学习源主机信息update_arp_table(sw, arp->src_ip, arp->src_mac, port->id);// 2. 检查目标IP是否是本交换机if (arp->dst_ip == sw->vip || arp->dst_ip == sw->loopback_ip) {// 生成ARP响应send_arp_reply(sw, port, arp);} // 3. 启用代理ARP时的处理else if (sw->proxy_arp_enabled && should_proxy(arp->dst_ip)) {send_proxy_arp_reply(sw, port, arp);}// 4. 普通广播处理else {// 广播到其他所有端口broadcast_to_other_ports(sw, port, arp_packet);}
}
3.2.2 ARP响应处理（操作码=2）
void handle_arp_reply(Switch *sw, Port *port, ARPHeader *arp) {// 1. 学习源主机信息update_arp_table(sw, arp->src_ip, arp->src_mac, port->id);// 2. 转发到目标主机MACEntry *entry = find_mac_entry(sw->mac_table, arp->dst_mac);if (entry) {forward_to_port(sw, entry->port, arp_packet);} else {// MAC未知时的洪泛处理flood_to_all_ports(sw, port, arp_packet);}
}
3.3 交换机ARP表与MAC表的区别
| 表项类型 | 存储内容 | 用途 | 老化时间 |
|---|---|---|---|
| MAC表 | MAC地址 -> 端口映射 | 二层数据转发 | 5分钟 |
| ARP表 | IP地址 -> MAC地址映射 | 三层转发决策 | 2分钟 |
| FIB表 | 路由条目 | 路由决策 | 不老化 |
4. ARP表管理与优化
4.1 ARP表结构设计（C实现）
#define MAX_ARP_ENTRIES 2048typedef struct {uint32_t ip; // IP地址（网络字节序）uint8_t mac[6]; // MAC地址uint8_t port; // 学习到的端口uint32_t timestamp; // 最后更新时间uint16_t state; // 状态：0=未完成, 1=静态, 2=动态
} ARPEntry;typedef struct {ARPEntry entries[MAX_ARP_ENTRIES];uint16_t count;uint16_t max_age; // 老化时间（秒）uint32_t last_scan; // 最后扫描时间
} ARPTable;
4.2 ARP表操作核心函数
4.2.1 表项更新
void update_arp_table(ARPTable *table, uint32_t ip, uint8_t *mac, uint8_t port) {for (int i = 0; i < table->count; i++) {if (table->entries[i].ip == ip) {// 更新现有表项memcpy(table->entries[i].mac, mac, 6);table->entries[i].port = port;table->entries[i].timestamp = get_timestamp();return;}}// 添加新表项if (table->count < MAX_ARP_ENTRIES) {ARPEntry *entry = &table->entries[table->count++];entry->ip = ip;memcpy(entry->mac, mac, 6);entry->port = port;entry->timestamp = get_timestamp();entry->state = 2; // 动态表项}
}
4.2.2 老化扫描
void arp_table_age_scan(ARPTable *table) {uint32_t now = get_timestamp();if (now - table->last_scan < 10) return; // 10秒扫描间隔int count = 0;for (int i = 0; i < table->count; ) {if (table->entries[i].state == 2 && // 仅处理动态表项(now - table->entries[i].timestamp) > table->max_age) {// 删除过期表项if (i != table->count - 1) {memmove(&table->entries[i], &table->entries[i+1], (table->count - i - 1) * sizeof(ARPEntry));//将ARP缓存表中第i项之后的所有条目向前移动一位，覆盖第i项,从而实现删除第 i 项的效果}table->count--;} else {i++;}}table->last_scan = now;
}
4.3 性能优化技术
- 哈希查找优化：对IP地址进行哈希加快检索速度
- 分层表结构：划分活跃/不活跃表分区
- 增量老化：每次扫描部分表项而非全表
- 批量更新：利用缓存减少写入次数
5. ARP代理技术实现
5.1 代理ARP工作原理
主机A (192.168.1.10) 交换机 (开启代理ARP) 主机B (10.0.0.5)| | || 请求：Who has 10.0.0.5? | || -----------------------> | || | 响应：10.0.0.5 is at S_MAC| <------------------------ || |
5.2 交换机代理ARP实现
int should_proxy_arp(Switch *sw, uint32_t target_ip) {// 1. 检查目标IP是否在本地路由表中RouteEntry *route = find_route(sw->routing_table, target_ip);if (!route) return 0;// 2. 检查下一跳是否可达ARPEntry *arp = find_arp_entry(sw->arp_table, route->nexthop);if (!arp) return 0;// 3. 检查目标是否在同一子网（可选）if (in_same_subnet(sw->ports[port], target_ip)) {return 0; // 同一子网不代理}return 1; // 满足代理条件
}void send_proxy_arp_reply(Switch *sw, Port *port, ARPHeader *req) {ARPHeader reply;// 填充标准ARP响应reply.opcode = htons(2); // Replymemcpy(reply.src_mac, sw->ports[port].mac, 6);reply.src_ip = req->dst_ip; // 代理响应中的源IP是请求的目标IP// 原请求的源地址作为目标memcpy(reply.dst_mac, req->src_mac, 6);reply.dst_ip = req->src_ip;// 发送响应send_ethernet_frame(port, reply.dst_mac, ETH_P_ARP, &reply, sizeof(reply));
}
6. ARP安全与攻击防护
6.1 常见ARP攻击类型
| 攻击类型 | 原理 | 危害 |
|---|---|---|
| ARP欺骗 | 伪造ARP响应篡改IP-MAC映射 | 中间人攻击 |
| ARP泛洪 | 大量伪造ARP请求耗尽交换机资源 | 交换机瘫痪 |
| MAC翻转 | 不断更新同一IP的MAC地址 | 破坏合法通信 |
6.2 交换机安全防护实现
6.2.1 动态ARP检测（DAI）
// 基于IP源的防护
int validate_arp(Switch *sw, Port *port, ARPHeader *arp) {// 1. 静态绑定检查if (sw->arp_static_enabled) {StaticEntry *static = find_static_entry(sw->static_arp, arp->src_ip);if (static && memcmp(static->mac, arp->src_mac, 6) != 0) {return 0; // 违反静态绑定}}// 2. DHCP Snooping绑定检查if (sw->dhcp_snooping_enabled) {DHCPSnoopEntry *dhcp = find_dhcp_entry(sw->dhcp_snoop_table, port->id, arp->src_ip);if (dhcp && memcmp(dhcp->mac, arp->src_mac, 6) != 0) {return 0; // IP-MAC不匹配}}// 3. 基于端口的ARP限速if (port->arp_packet_count++ > MAX_ARPS_PER_SECOND) {disable_port(port); // 超过阈值关闭端口return 0;}return 1; // 验证通过
}
6.2.2 端口安全实现
// 端口安全结构
typedef struct {uint8_t mac_count; // 允许的最大MAC数量uint8_t current_count; // 当前已学习的MACuint8_t secure_mac[16][6]; // 安全MAC列表bool sticky; // 是否启用粘性MACbool violation; // 是否违规
} PortSecurity;// MAC学习限制
int learn_mac_on_port(Port *port, uint8_t *mac) {for (int i = 0; i < port->security.current_count; i++) {if (memcmp(port->security.secure_mac[i], mac, 6) == 0) {return 1; // MAC已存在}}if (port->security.current_count < port->security.mac_count) {// 添加新MACmemcpy(port->security.secure_mac[port->security.current_count++], mac, 6);return 1;}// 超过MAC数量限制port->security.violation = true;log_security_event("MAC flooding detected on port %d", port->id);return 0;
}
7. 实战：C语言实现ARP处理
7.1 ARP报文处理框架
// ARP处理主函数
void arp_packet_handler(Port *port, uint8_t *frame, size_t len) {// 解析ARP头部ARPHeader *arp = (ARPHeader*)(frame + sizeof(EthernetHeader));// 基本验证if (len < sizeof(ARPHeader)) return;if (arp->hw_type != htons(1) || arp->proto_type != htons(0x0800)) return;// ARP安全检测if (!validate_arp(port->switch, port, arp)) {// 违规处理handle_arp_violation(port);return;}// 根据操作码处理switch (ntohs(arp->opcode)) {case ARPOP_REQUEST:handle_arp_request(port->switch, port, arp);break;case ARPOP_REPLY:handle_arp_reply(port->switch, port, arp);break;case ARPOP_RREQUEST: // RARP请求case ARPOP_RREPLY: // RARP响应// 处理RARP（可选）break;}// 更新统计port->stats.arp_packets++;
}
7.2 ARP请求处理实现
void handle_arp_request(Switch *sw, Port *port, ARPHeader *arp) {// 学习源主机信息update_arp_table(&sw->arp_table, arp->src_ip, arp->src_mac, port->id);// 限制本地ARP响应次数（防止DoS）if (arp_request_count > MAX_ARP_REQUESTS_PER_SEC) {log_security_event("ARP request flood from port %d", port->id);return;}// 检查是否是本机请求（虚拟IP）if (arp->dst_ip == sw->vip || arp->dst_ip == sw->loopback_ip) {send_arp_reply(sw, port, arp, sw->ports[port].mac, arp->dst_ip);}// 代理ARP处理else if (sw->proxy_arp_enabled && should_proxy_arp(sw, arp->dst_ip)) {send_proxy_arp_reply(sw, port, arp);}// 广播请求else {// 广播到其他端口（VLAN内）broadcast_arp_in_vlan(sw, port, arp, port->vlan);}
}
7.3 ARP表管理整合
// ARP定时任务
void arp_timed_tasks(Switch *sw) {static uint32_t last_run = 0;uint32_t now = get_tick_count();// 10秒执行一次if (now - last_run < 10000) return;// 1. ARP表老化扫描arp_table_age_scan(&sw->arp_table);// 2. 主动探测（仅在某些交换机实现）if (sw->arp_active_probing) {probe_stale_arp_entries(sw);}// 3. 清理统计计数器clear_arp_counters(sw);last_run = now;
}// 主动探测函数
void probe_stale_arp_entries(Switch *sw) {for (int i = 0; i < sw->arp_table.count; i++) {ARPEntry *entry = &sw->arp_table.entries[i];if (entry->state == ARP_STALE) {send_arp_probe(sw, entry->ip);}}
}
ARP在交换机的三层处理架构:
±--------------------+
| 控制平面 |
| - ARP表管理 |
| - 代理ARP决策 |
| - 安全策略执行 |
±---------±---------+
|
±---------v----------+
| 转发平面 |
| - 帧解析 |
| - 表项查找 |
| - 帧重写 |
±---------±---------+
|
±---------v----------+
| 驱动层 |
| - DMA收发包 |
| - 中断处理 |
±--------------------+
交换机ARP状态机:
8. 调试与故障排查
8.1 常见问题诊断
| 故障现象 | 可能原因 | 排查方法 |
|---|---|---|
| 跨网段通信失败 | 代理ARP未启用 | 检查代理ARP配置 |
| ARP表项异常 | ARP欺骗攻击 | 启用DAI检测 |
| 端口频繁断开 | ARP泛洪攻击 | 检查安全日志 |
| 交换机CPU高负载 | ARP攻击 | 查看ARP统计计数器 |
8.2 调试命令实现（CLI）
// 显示ARP表命令
int show_arp_table(Console *console, int argc, const char *argv[]) {console_print(console, "ARP Table (%d entries):\n", sw->arp_table.count);console_print(console, "%-15s %-17s %-5s %-7s\n", "IP Address", "MAC Address", "Port", "State");for (int i = 0; i < sw->arp_table.count; i++) {ARPEntry *entry = &sw->arp_table.entries[i];char mac_str[18], ip_str[16];// 格式化输出format_mac(entry->mac, mac_str, sizeof(mac_str));ip_to_str(entry->ip, ip_str);console_print(console, "%-15s %-17s %-5d %s\n",ip_str, mac_str, entry->port, entry->state == ARP_STATIC ? "Static" : "Dynamic");}return 0;
}// 清除ARP缓存命令
int clear_arp_cache(Console *console, int argc, const char *argv[]) {for (int i = 0; i < sw->arp_table.count; ) {if (sw->arp_table.entries[i].state != ARP_STATIC) {remove_arp_entry(&sw->arp_table, i);} else {i++;}}console_print(console, "ARP cache cleared.\n");return 0;
}
8.3 ARP调试统计信息
| 计数器 | 描述 | 诊断意义 |
|---|---|---|
arp_in_requests | 接收的ARP请求 | 正常应小于10包/秒/端口 |
arp_in_replies | 接收的ARP响应 | 响应与请求应成比例 |
arp_out_replies | 发送的ARP响应 | 代理ARP启用时会增长 |
arp_security_drops | 安全策略丢弃 | 异常增长表示攻击 |
总结
- 协议层面：报文结构、操作类型、代理机制
- 系统层面：ARP表管理、老化机制、安全防护
- 性能层面：表项优化、查找算法、攻击防范
- 调试层面：诊断工具、日志分析、计数器监控
软件架构：应用层： ARP CLI控制协议层： ARP处理引擎数据层： ARP表/ND缓存驱动层： 报文收发
