DeviceNet转Modbus RTU网关在玻璃制造中的关键应用

在现代化玻璃制造流程中，原料配料、熔窑高温熔制（可达1600℃以上）、锡槽成型、退火窑精密控温及冷端切割打包等环节，高度依赖稳定可靠的工业自动化系统。然而，不同设备常采用异构通信协议，如先进控制系统采用DeviceNet，而大量现场仪表、驱动器或老旧设备仍使用Modbus RTU。实现两者无缝集成，专用协议转换网关成为关键桥梁。

一、 技术核心：网关的协议转换机制

协议本质解析：

DeviceNet: 基于CAN总线，采用生产者/消费者模型，支持显式报文（点对点配置/诊断）和I/O报文（高速周期性数据交换）。其优势在于实时性高、抗干扰强、支持设备互操作。

Modbus RTU: 基于串行RS-485/232，采用主从问答模式（主站轮询，从站响应），结构简单、成本低、广泛应用。主要传输寄存器数据（4xxxx, 3xxxx）和线圈状态（0xxxx, 1xxxx）。

网关核心功能：

物理层转换: 将DeviceNet的CAN信号与Modbus RTU的RS-485信号相互转换。

数据映射与翻译： 网关内部建立映射表，将DeviceNet设备的特定对象（如模拟量输入对象实例、离散输出对象实例）映射到Modbus RTU的寄存器地址（如40001对应熔窑某区温度传感器值）。实现双向数据流动。

通信调度： 网关作为DeviceNet网络上的一个从站被扫描，同时作为Modbus RTU网络上的主站主动轮询RTU设备。高效调度确保数据实时更新。

二、 玻璃制造中的典型应用场景

熔窑关键参数集成： 将采用Modbus RTU的高温热电偶、窑压变送器、燃气流量计的数据，实时接入基于DeviceNet的DCS/PLC系统，实现熔温、压力、流量的集中监控与先进控制。

配料系统整合： 集成Modbus RTU称重传感器、给料机变频器数据至DeviceNet主控系统，确保原料配比精确。

退火窑温控联网： 将各温区Modbus RTU温控表数据上传，实现退火曲线精确跟踪与优化。

冷端设备监控： 连接切割机、堆垛机等设备的Modbus RTU驱动器状态至上层管理系统，实现设备运行状态可视化和故障预警。

能源管理数据采集： 集成Modbus RTU电表、水表、气表数据，通过DeviceNet网络上传至能源管理系统。

三、 网关选型与实施关键点

严格匹配规范：

DeviceNet: 支持标准波特率（125Kbps, 250Kbps, 500Kbps），符合ODVA规范。明确所需EDS文件。

Modbus RTU: 支持RS-485接口，匹配从站波特率、数据位、停止位、校验位。确认寄存器映射范围。

数据映射能力： 评估网关配置软件的灵活性，能否高效定义复杂映射关系（如数据类型转换、缩放比例）。

性能与实时性： 根据数据点数量和更新速率要求，选择处理能力匹配的网关，确保关键工艺数据低延迟。

环境适应性： 玻璃厂环境高温、多粉尘。网关需具备宽温工作能力（-25℃~+70℃），高防护等级（IP20/IP40），良好抗电磁干扰性能。

隔离保护： 输入/输出端及电源间具备电气隔离（如2500V DC），有效抑制地环路干扰和浪涌冲击，保护设备安全。

诊断与维护： 支持状态指示灯、DeviceNet显式报文诊断、配置软件监控，便于快速排查故障。

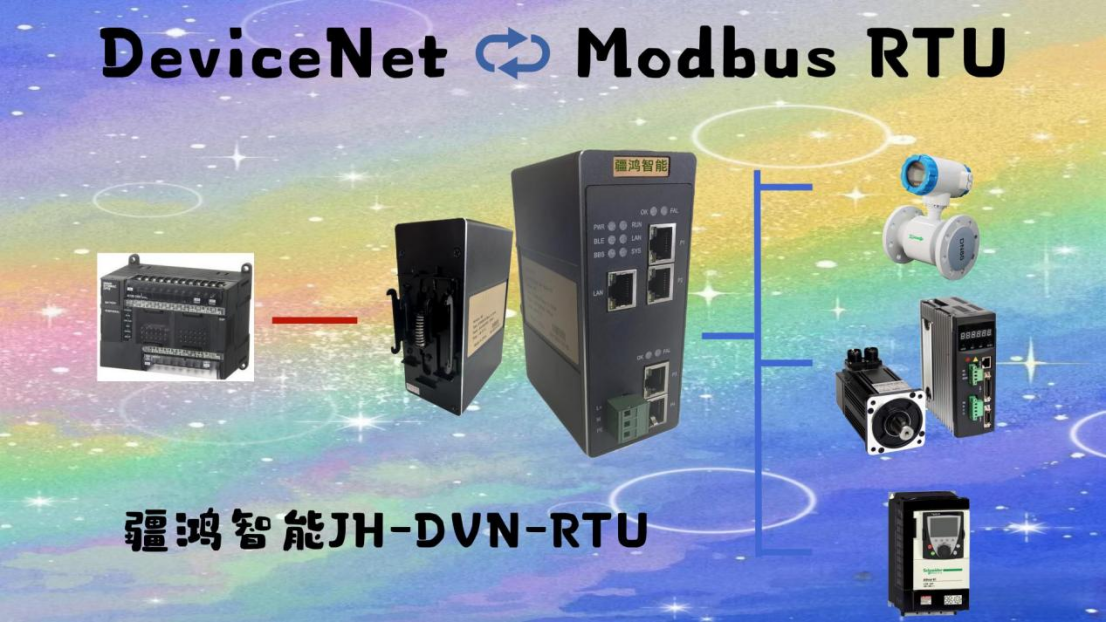

总结JH-DVN-RTU疆鸿智能DeviceNet转Modbus RTU协议转换网关是打破玻璃制造自动化系统信息孤岛的关键工具。其核心价值在于：

保护现有投资： 无缝集成存量Modbus RTU设备，避免大规模替换成本。

提升系统集成度： 实现全厂数据在统一高效的DeviceNet骨干网上汇聚，赋能集中监控、先进控制与数据分析。

增强可靠性： 专业网关提供稳定、隔离的通信通道，保障高温、强干扰环境下数据准确传输。

促进智能化： 为MES、能源管理等上层应用提供全面数据基础。

在玻璃行业转型升级的背景下，合理选型与应用此类网关，是优化生产流程、提升产品质量、降低能耗、实现智能制造不可或缺的技术环节。其部署需紧密结合具体工艺需求，细致规划数据映射与网络架构，方能释放最大效能。
