7.路由汇聚及更新

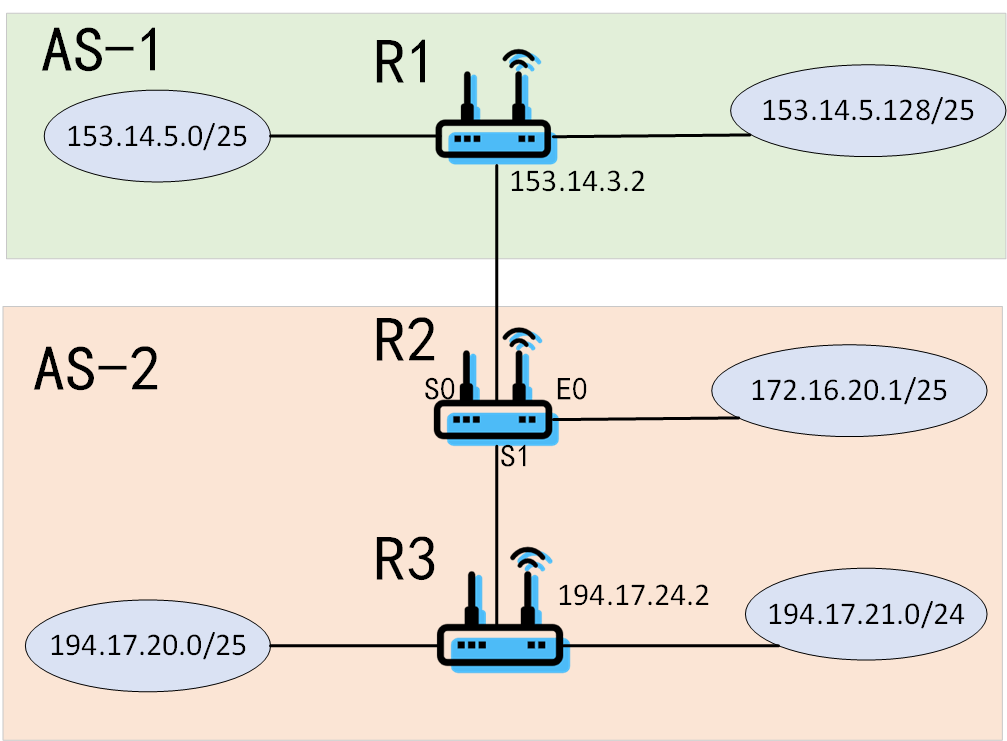

(1) 若路由表结构主要包含目的网络、下一跳和接口。请利用路由聚合技术,给出 R2 的路由表，要求包括到达图中所有子网的路由，且路由表中的路由项尽可能少。

(2) 若 R2 收到一个目的 IP 地址为 194.17.20.200 的 IP 分组，分析 R2 会通过哪个接口转发该 IP分组，并解释原因。

问题1：自治系统AS1和AS2的路由分析

（1）R2的路由表设计（使用路由聚合技术）

R2的路由表：

目的网络	下一跳	接口
153.14.5.0/24	153.14.3.2	S0
194.17.20.0/24	直接连接	E0
194.17.21.0/24	194.17.24.2	S1

分析如下：

子网信息整理：

• AS1的子网（通过R1连接）：
  • 153.14.5.0/25
  • 153.14.5.128/25
• AS2的子网（通过R2和R3连接）：
  • 194.17.20.0/25
  • 194.17.20.128/25
  • 194.17.21.0/24
• R1与R2的连接：
  • R1的接口IP：153.14.3.2
  • R2的接口IP：153.14.3.1（假设，题目未明确，但需有对端IP）
• R2与R3的连接：
  • R2的接口S1的IP未给出，但R3的接口IP为194.17.24.2。

路由聚合：

1. AS1的子网聚合：
   • 153.14.5.0/25 和 153.14.5.128/25 可以聚合为 153.14.5.0/24。
2. AS2的子网聚合：
   • 194.17.20.0/25 和 194.17.20.128/25 可以聚合为 194.17.20.0/24。
   • 194.17.21.0/24 无法进一步聚合。

说明：

• 到达AS1的聚合路由通过R1的接口S0。
• AS2的子网194.17.20.0/24直接连接，接口为E0。
• 子网194.17.21.0/24通过R3的接口S1转发。

---

（2）R2收到目的IP为194.17.20.200的分组的转发接口

步骤：

1. 目的IP：194.17.20.200。
2. 检查路由表：
   • 194.17.20.0/24（子网掩码255.255.255.0）覆盖194.17.20.200。
   • 该路由为“直接连接”，接口为E0。
3. 转发接口：E0。

原因：

• 194.17.20.200属于子网194.17.20.0/24，且该子网直接连接到R2的E0接口。
