芯伯乐XBLW GT712选型及应用设计指南
前言
在电子工程领域，精准的电流测量对于众多电路设计与系统监控至关重要。芯伯乐推出的XBLW GT712电流传感器以其独特的优势，成为工程师在诸多应用中的首选工具。本文将深入剖析XBLW GT712的工作原理、性能特点以及应用要点，为工程师提供详实且专业的参考信息，助力大家更好地理解和运用这一关键元件。
一. 工作原理剖析
XBLW GT712基于霍尔效应原理设计。当被测电流流经传感器内部的导线时，会在其周围产生磁场。传感器中的霍尔元件置于该磁场中，依据霍尔效应，磁场会作用于霍尔元件的半导体材料，使材料内的电荷载流子发生偏移，进而在霍尔元件的输出端产生霍尔电压。这一电压与磁场强度紧密相关，而磁场强度又与被测电流呈线性关系，从而实现对电流大小的精确测量。

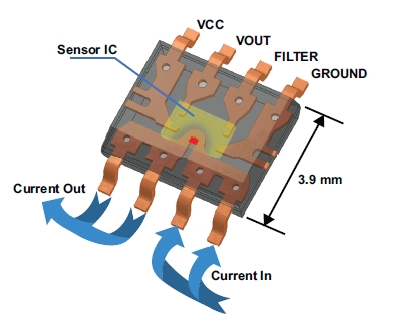

为了增强磁场感应效果并确保测量精度，XBLW GT712 内部采用磁性材料制成的磁芯。被测电流导线穿过磁芯的气隙，磁芯将磁场集中并引导至霍尔元件附近，使得霍尔元件能够更高效地检测磁场变化，进而提升测量灵敏度。同时，传感器还内置信号处理电路，对霍尔元件产生的微弱电压信号进行放大、滤波与调制，使其输出的电压信号更加稳定、准确，更适合后续的电路读取与处理。
二. 使用方法

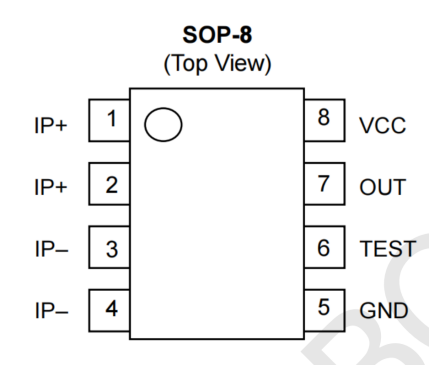

引脚介绍
XBLW GT712主要引脚包括待测电流输入输出端（IP+、IP-）、接地端（GND）、电源端（VCC）、输出电压端（VOUT）。使用时，IP+和IP-分别接被测电流的正负端，GND接地，VCC接5V电源，VOUT接ADC采集芯片模拟输入引脚用于读取电压信号。XBLW GT712利用霍尔效应实现非接触式电流检测，隔离电压可达2500V。通过测量输出电压并依据芯片的灵敏度和零点电压计算电流值。当芯片内部没有电流流过且供电5V时，此时GT712输出零点电压为1/2VCC即2.5V，在此基础上每增加1A电流相应输出电压会增加185mV/100mV/66.7mV（根据不同量程版本）。
三. 性能特点
1.多种量程选择 ：XBLW GT712提供5A、20A、30A等不同量程的型号，满足工程师在各类应用中的多样化需求。185mV/A，100mV/A，66.7mV/A多种不同灵敏度选择，无论是小型电子设备中的低电流检测，还是工业电力系统中的较大电流监控，都能精准适配，确保测量范围覆盖广泛且精准。
2. 高线性度 ：其输出电压与被测电流之间展现出良好的线性关系，线性误差仅为0.4%，在整个量程范围内，线性误差极小，能够精确反映电流的实际变化情况，为工程师在电路设计与分析中的数据准确性提供了坚实保障，使得电流测量结果更具可信度，便于后续的电路调试与优化。
3. 快速响应能力 ：具备快速的响应速度，典型响应时间为4us，能够在短时间内对电流变化做出准确反应。确保能够实时监测电流的快速波动，及时发现电路中的异常情况并进行处理，确保系统稳定运行。120kHz带宽也使得XBLW GT712可以捕捉和响应较高频率的电流变化。
4. 隔离特性优良 ：实现了原边电路（被测电流电路）与副边电路（信号输出电路）的高隔离度，隔离电压高达2500V，有效避免了高压、大电流电路对信号处理电路的干扰，保障了测量系统的安全性和稳定性，无需担心信号传输过程中的相互干扰问题。
四、典型原理图及应用

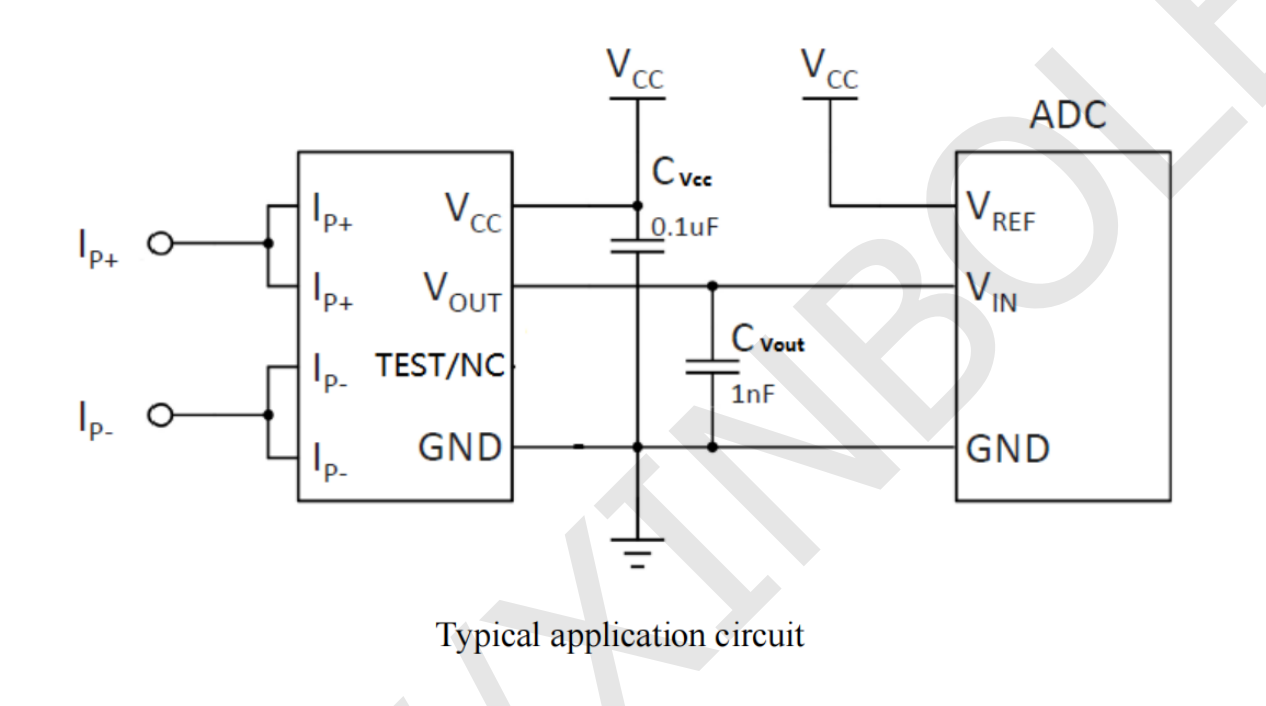

GT712的典型应用电路在VCC和GND之间需加一个滤波电容CVcc，同时在输出和GND之间还需要增加一个滤波电容CVout。在被测电流的输入端，1号和2号引脚被短接在一起作为被测电流的输入端，而3号和4号引脚被短接在一起作为被测电流的输出端。传感器的模拟输出信号与被测的交流/直流电流完全成比例。

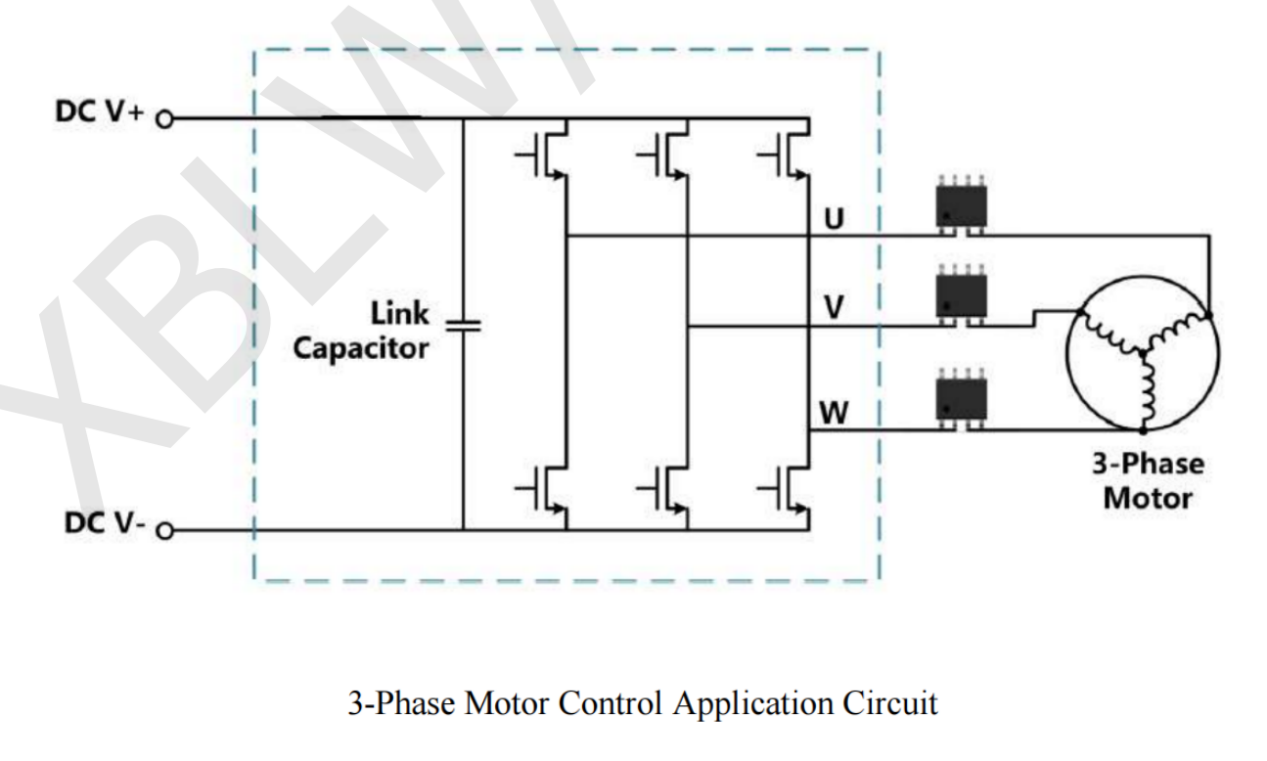

该图展示了基于 XBLW GT712 的三相电机电流检测电路。将 XBLW GT712 串联至需检测电流的支路，配合外接 ADC 采集输出电压，即可精准读取电流值，实现电机的精确控制与过流保护，避免电机因电流过大而损坏。

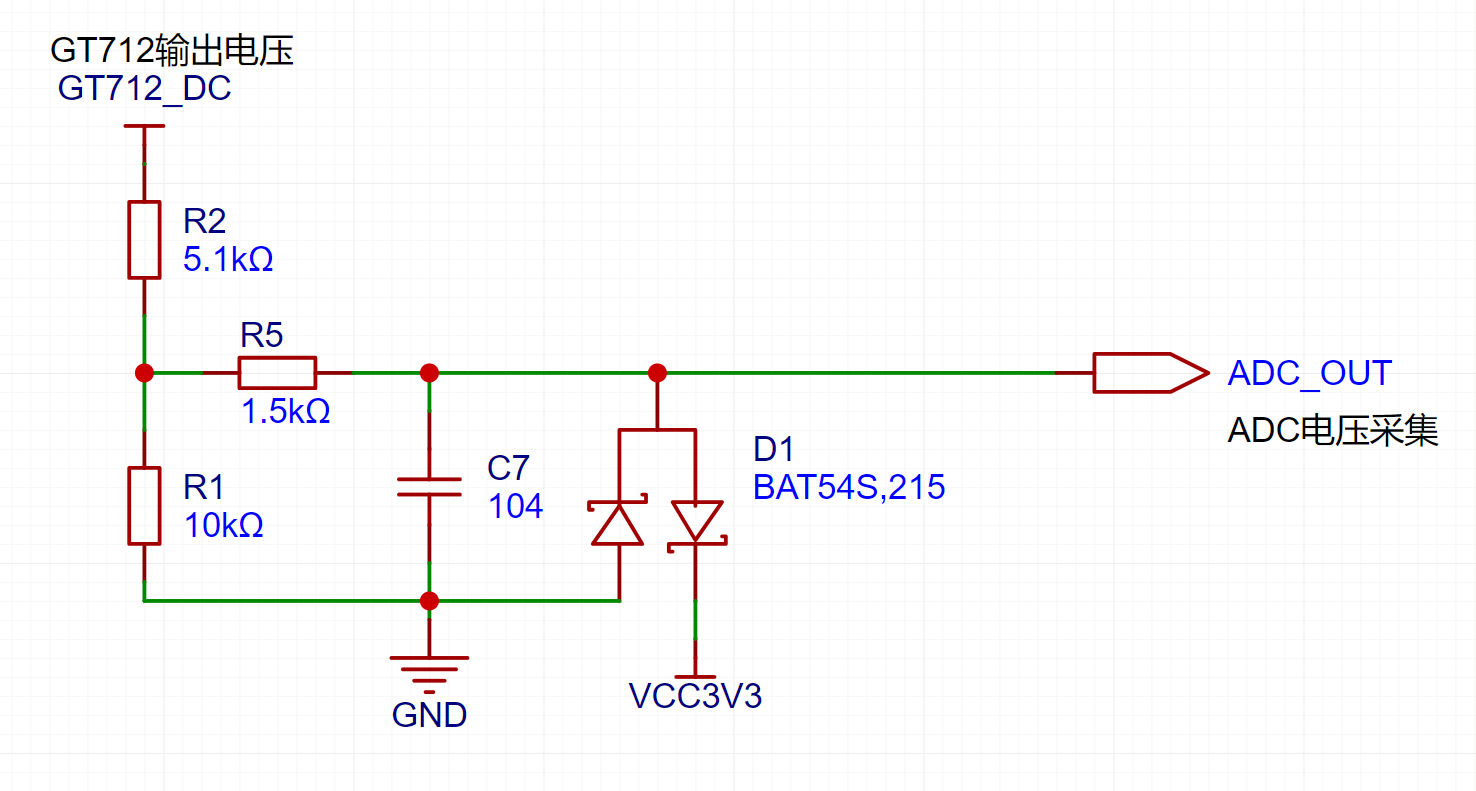

在客户实际使用中，客户选用的ADC采集芯片可能会出现最大电压无法采集4.5V电压的情况（满量程最大输出电压），此时可以使用电阻分压的方式将电压降至可采集范围内，但是需要结合算法进行计算，电路如下图：
此时，ADC_OUT采集电压为ADC_OUT=GT712_DC * R2 / ( R1+R2 ) = GT712_DC * 0.34。此时电压为原电压的0.34倍，满足了对于ADC采集芯片3.3V的电压需求。在计算电流时，
采集电流 = (GT712_DC - 0.5VCC) / Sensitivity
= [(ADC_OUT / 0.34) - 0.5VCC] /Sensitivity
D1二极管是钳位二极管，防止有意外高电压进入检测电路，烧坏后级电路，当有负压时通过左侧端二极管导通钳位电压为-0.3V。当有意外正高电压进入时，右侧二极管搭配R5电阻组成钳位电路，钳位电压为3.3+0.3V，额外的电压由R5承担。分压电阻的选择需要根据项目情况选择合适的精度。
五、客户其他问题
- 芯片用在三相电机上采集电流在启动瞬间电流会大于芯片量程会不会损坏芯片。
答：不会，XBLW GT712在开发设计时已经考虑了这一点，芯片浪涌电流最大可承受100A。
- 芯片是直接串联进入电路？
答：是的，只需像电流表测量电流一样将P+、P-串联进入电路中即可后给GT712芯片供电即可正常输出电压。
- GT712输出后的电压怎么转换成电流。
答：输出后的电压需要用ADC采集，采集后的电压根据公式 (GT712_DC - 0.5VCC) / Sensitivity即可计算出电流（GT712_DC为GT712输出电压）。
- GT712输出电压满量程最大4.5V左右，ADC采集只能最大采集3.3V电压怎么办？
答：利用电阻进行分压后采集，最后用公式算法算出电流值，注意电阻精度选择，详细可看上文典型原理图及应用。
六、应用要点指南
1. 电路布局优化 ：在设计电路板时，应将 XBLW GT712 尽量靠近被测电流的源头，减少导线长度，以降低线路阻抗和感应噪声对测量结果的影响。同时，注意信号输出线的布线，避免与大电流、高压线平行或交叉，减少电磁干扰，确保输出信号的纯净度，为后续的信号处理提供高质量的原始数据。
2. 滤波处理应用 ：由于实际电路环境复杂，可能存在各种电磁干扰，导致 XBLW GT712 输出信号中夹杂噪声。工程师可在传感器的输出端接入适当的滤波电路，如低通滤波器，根据具体应用场景选择合适的滤波参数，滤除高频噪声信号，提升测量数据的准确性。
3. 由于霍尔元件位于芯片中心下方，芯片的这一区域应尽量避免走线和信号干扰。如果要更好地防止外部干扰，建议在设备封装上添加一个表面贴装的磁合金屏蔽。同时，为了确保屏蔽的有效性，避免影响引脚的连接，在集成电路引脚附近应将屏蔽层留出适当的空间。这样可以在不干扰正常连接的前提下，最大限度地减少外部磁场对霍尔元件的干扰。
在电子工程领域，精准的电流监测与控制技术始终是提升系统性能与可靠性的关键。芯伯乐 XBLW GT712 电流传感器，凭借其卓越的性能和精妙的设计，为工程师们提供了一个强大的工具，这不仅提高了测量的精度，还简化了系统设计的复杂性。GT712 以其高带宽、快速响应时间以及优异的线性度，确保了电流监测的实时性和准确性，为工程师们在设计中提供了极大的便利，这不仅有助于推动电子工程领域的发展，也为工程师们提供了更多实现技术突破的机会。
