XML Group端口详解

news 来源：原创 2025/6/12 16:20:19

在XML数据映射过程中，经常需要对数据进行分组聚合操作。例如，当处理包含多个物料明细的XML文件时，可能需要将相同物料号的明细归为一组，或对相同物料号的数量进行求和计算。传统实现方式通常需要编写脚本代码，增加了开发复杂度。

为解决这一问题，知行之桥推出了XML Group端口功能，通过可视化配置即可实现分组聚合需求，无需编写任何脚本代码。

配置指南

1.示例文件

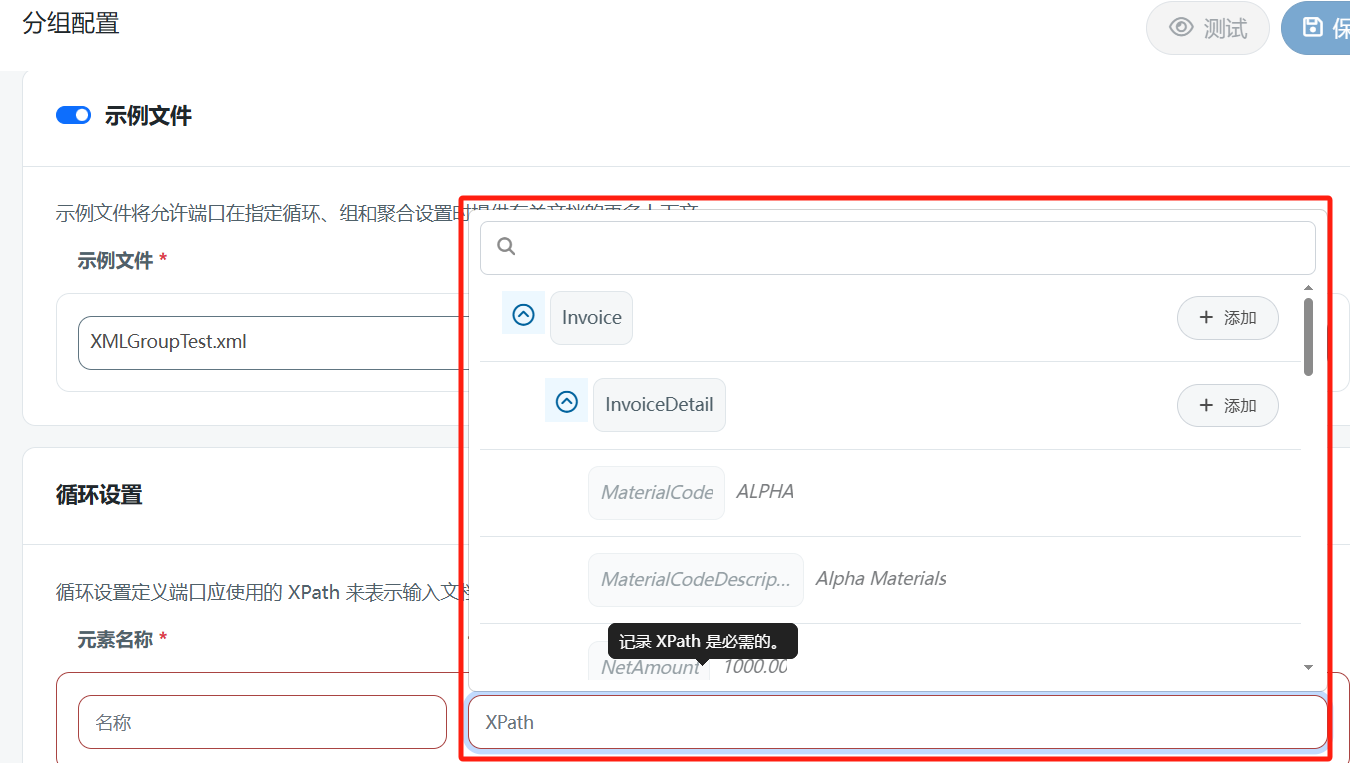

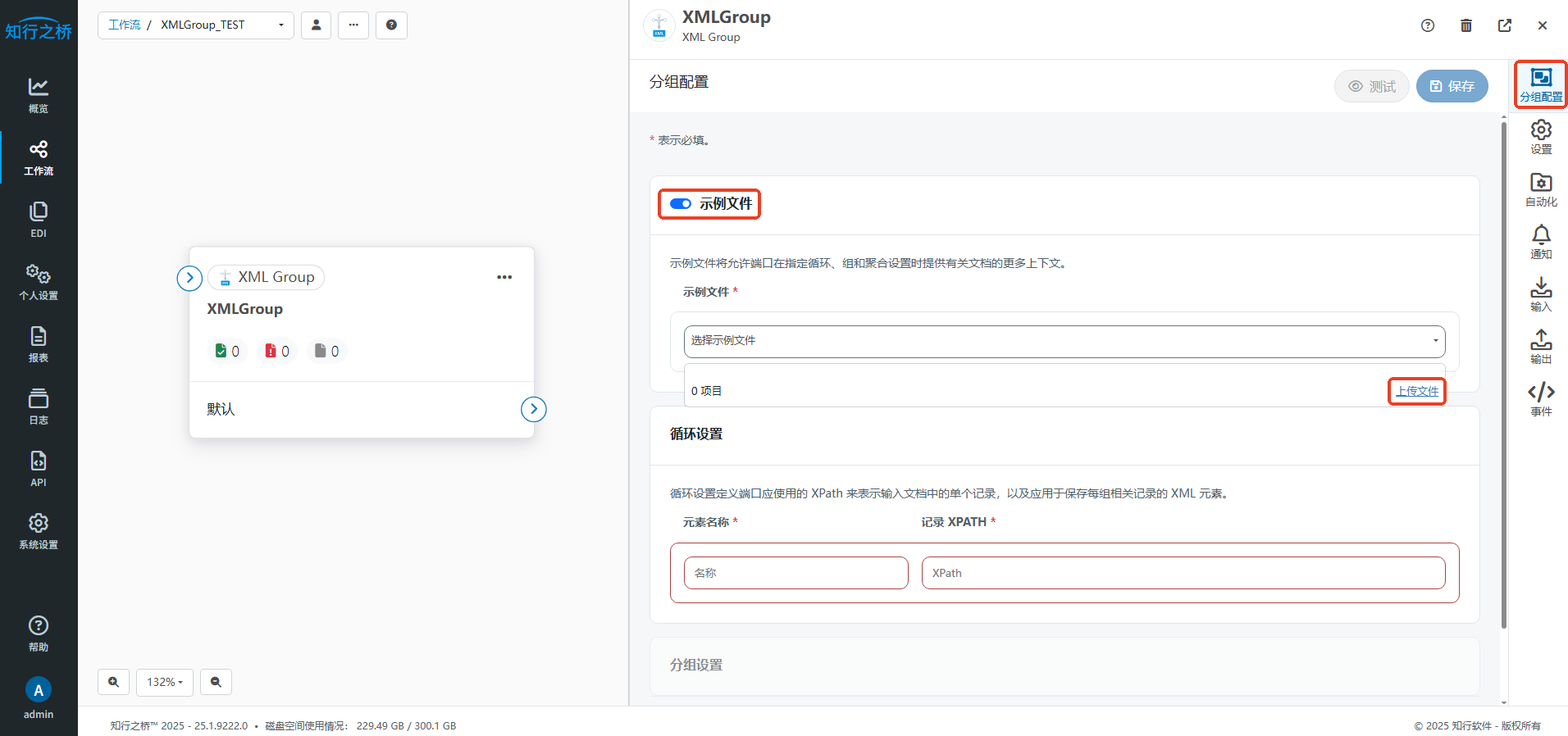

在XML Group端口的分组配置选项卡中，开启示例文件，上传要进行分组聚合的XML，上传完成后，所有XPATH配置项均可通过下拉菜单选择，无需手动输入。

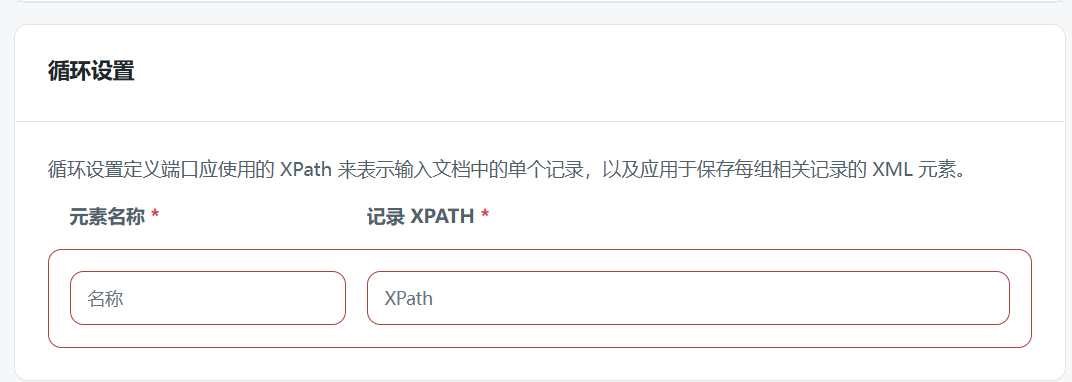

2.循环设置

记录XPATH：指定需要循环处理的XPATH路径
元素名称：为循环后形成的新节点设置名称

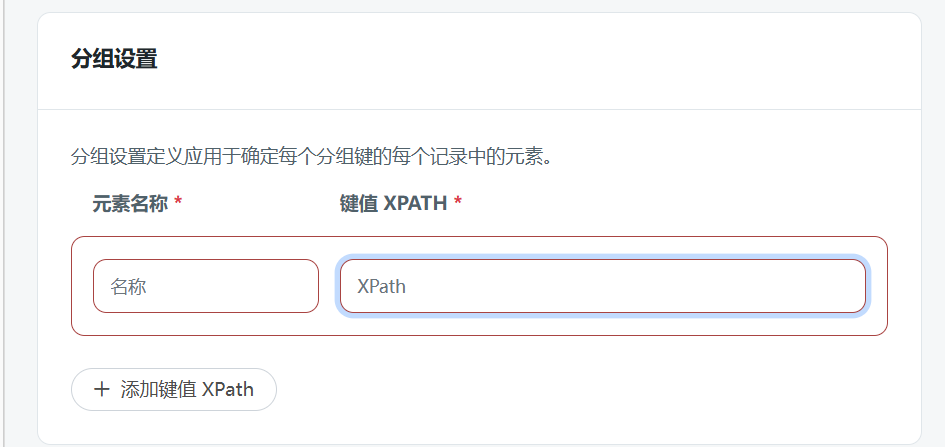

3.分组设置

键值XPATH：指定作为分组依据的元素XPATH
元素名称：为分组后的新节点设置名称
添加键值XPath：支持添加多个分组条件

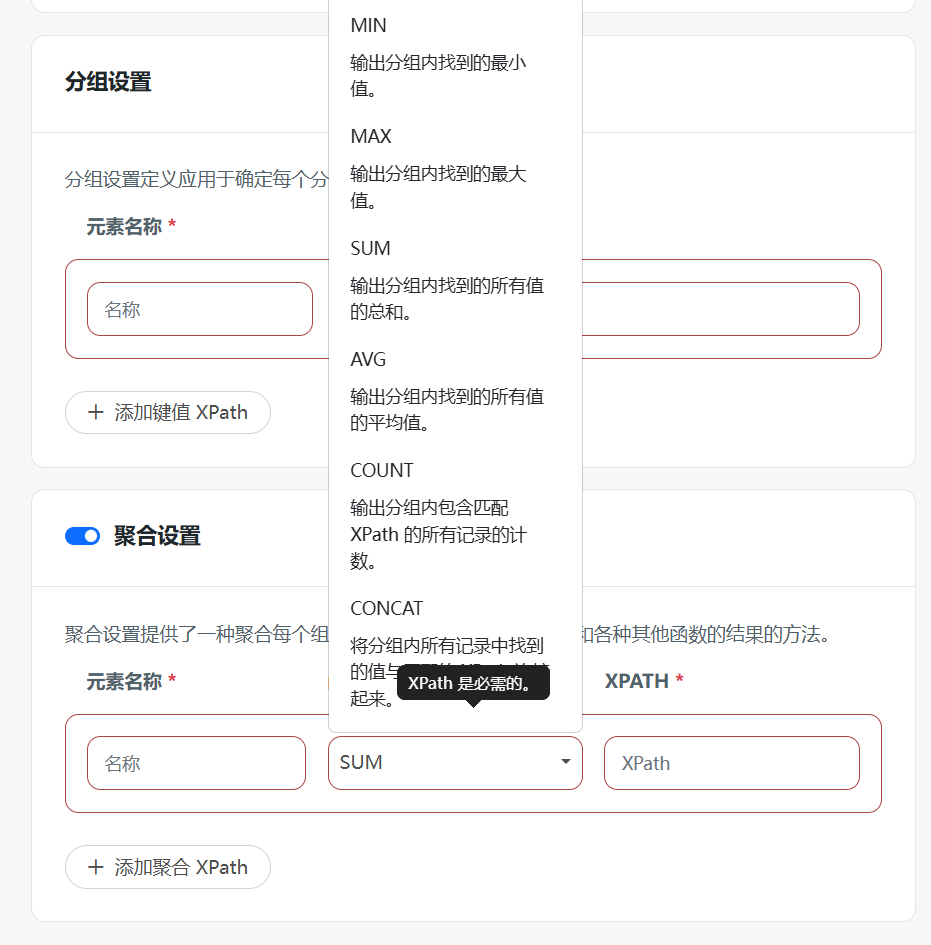

4.聚合设置

键值XPATH：对分组后的某个元素进行函数处理
函数：支持的函数操作，例如例如求和、找出最大/最小值、求平均值等
元素名称：为函数处理后的新节点设置名称
添加键值XPath：支持添加多个聚合元素

应用示例

原始XML结构

<Items><Invoice><InvoiceDetail><MaterialCode>ALPHA</MaterialCode><MaterialCodeDescription>Alpha Materials</MaterialCodeDescription><NetAmount>1000.00</NetAmount></InvoiceDetail><InvoiceDetail><MaterialCode>ALPHA</MaterialCode><MaterialCodeDescription>Alpha Materials</MaterialCodeDescription><NetAmount>2000.00</NetAmount></InvoiceDetail><InvoiceDetail><MaterialCode>BRAVO</MaterialCode><MaterialCodeDescription>Bravo Materials</MaterialCodeDescription><NetAmount>100.00</NetAmount></InvoiceDetail><InvoiceDetail><MaterialCode>CHARLIE</MaterialCode><MaterialCodeDescription>Charlie Materials</MaterialCodeDescription><NetAmount>500.00</NetAmount></InvoiceDetail><InvoiceDetail><MaterialCode>CHARLIE</MaterialCode><MaterialCodeDescription>Charlie Materials</MaterialCodeDescription><NetAmount>100.00</NetAmount></InvoiceDetail></Invoice>
</Items>

这是一个发票XML结构，其中包含多个发票明细（InvoiceDetail），明细中包含物料号（MaterialCode）、物料描述（MaterialCodeDescription）以及净价（NetAmount）。在发票明细中存在重复的物料号（MaterialCode）。

若我们要按照相同的物料号进行分组，并对相同物料号的产品价格求和，我们可以使用XML Group端口实现。

首先我们在示例文件中上传这个XML文件。

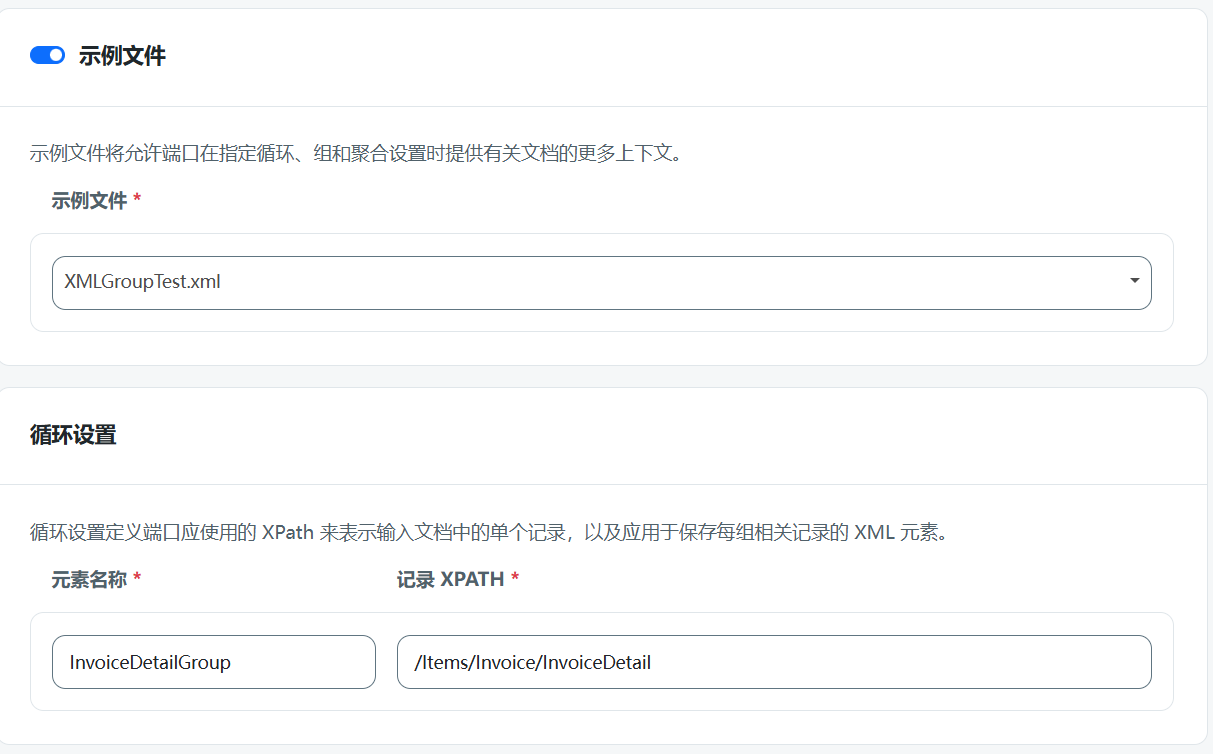

在循环设置中，因为要对InvoiceDetail进行循环，所以记录XPATH选择InvoiceDetail，并为其赋予新的元素节点名称为InvoiceDetailGroup。

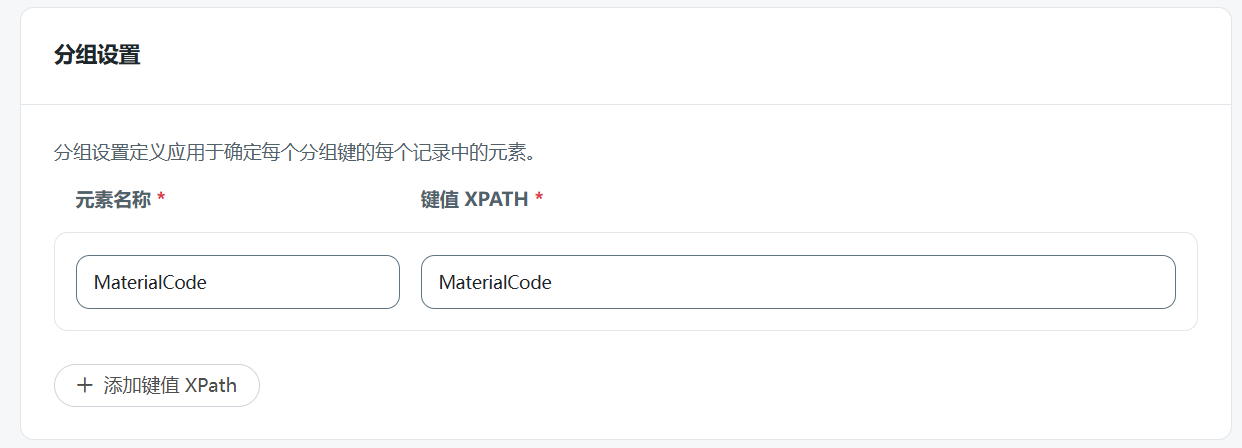

在分组设置中，因为要以MaterialCode作为分组条件，所以分组配置如下，XPATH选择MaterialCode，并为其赋予分组后新的元素节点名称：MaterialCode。

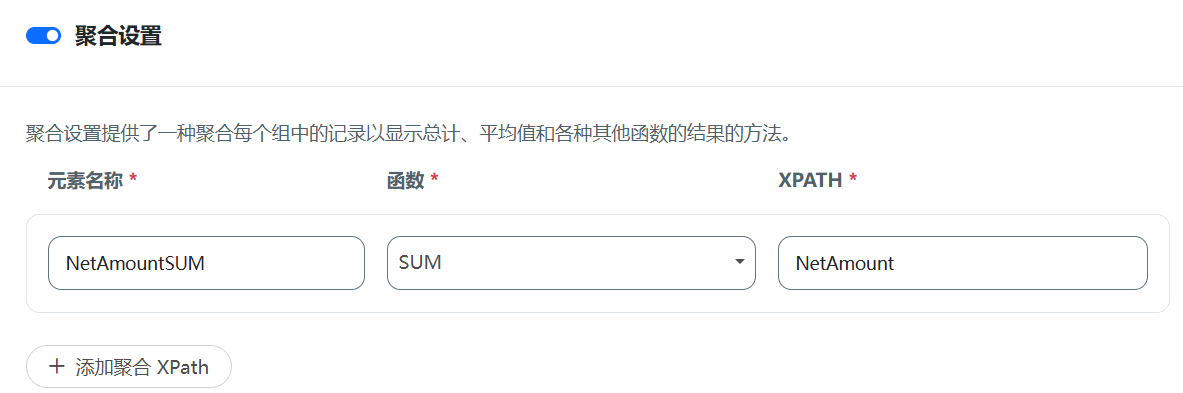

在聚合设置中，要对净价进行求和，所以聚合配置如下：

配置完成后，我们在输入中上传测试文件，在输出中即可得到分组聚合后的XML如下：

<Items><Invoice><InvoiceDetailGroup><MaterialCode>ALPHA</MaterialCode><NetAmountSUM>3000</NetAmountSUM><InvoiceDetail><MaterialCode>ALPHA</MaterialCode><MaterialCodeDescription>Alpha Materials</MaterialCodeDescription><NetAmount>1000.00</NetAmount></InvoiceDetail><InvoiceDetail><MaterialCode>ALPHA</MaterialCode><MaterialCodeDescription>Alpha Materials</MaterialCodeDescription><NetAmount>2000.00</NetAmount></InvoiceDetail></InvoiceDetailGroup><InvoiceDetailGroup><MaterialCode>BRAVO</MaterialCode><NetAmountSUM>100.00</NetAmountSUM><InvoiceDetail><MaterialCode>BRAVO</MaterialCode><MaterialCodeDescription>Bravo Materials</MaterialCodeDescription><NetAmount>100.00</NetAmount></InvoiceDetail></InvoiceDetailGroup><InvoiceDetailGroup><MaterialCode>CHARLIE</MaterialCode><NetAmountSUM>600</NetAmountSUM><InvoiceDetail><MaterialCode>CHARLIE</MaterialCode><MaterialCodeDescription>Charlie Materials</MaterialCodeDescription><NetAmount>500.00</NetAmount></InvoiceDetail><InvoiceDetail><MaterialCode>CHARLIE</MaterialCode><MaterialCodeDescription>Charlie Materials</MaterialCodeDescription><NetAmount>100.00</NetAmount></InvoiceDetail></InvoiceDetailGroup></Invoice>
</Items>

我们可以看到，处理后的XML文件具有以下特点：

①相同物料号的明细被聚合到对应的InvoiceDetailGroup节点下
②每个分组节点包含物料代码和净价求和结果(NetAmountSUM)
③保留了原始明细数据的完整信息
④实现了零代码的分组聚合需求

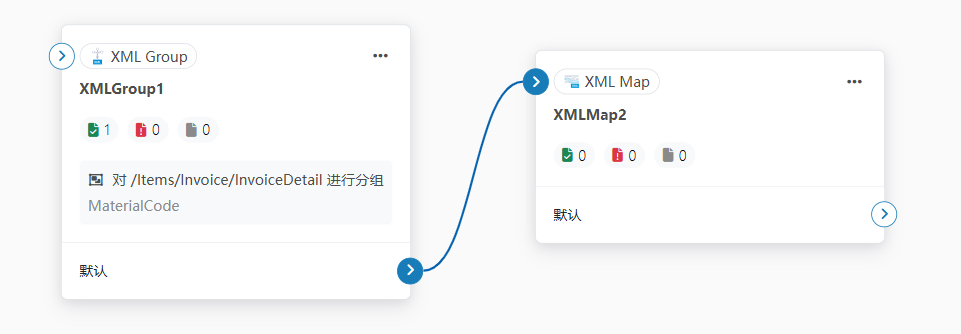

到这里我们对XML的分组聚合就完成了，但我们可以看到，最终分组后的XML结构多了一个层级，如果希望保留原有的XML结构，那么可以在XML Group端口后使用XML Map端口来实现：

在XML Map的设置中，源文件中上传XMLGroup输出的文件，目标文件上传XMLGroup输入的文件。按照如下关系形成映射:

注意，还需要删除模板文件中的冗余字段，来源模板文件中仅保留InvoiceDetailGroup节点以及其内部的一个InvoiceDetail节点。目标模板文件中则保留一个InvoiceDetail节点。

保存映射后，在XML Group端口的输入中再次上传示例文件，在XML Map端口的输出中可看到输出结果：

<?xml version="1.0" encoding="UTF-8" ?>
<Items xmlns:xsi="http://www.w3.org/2001/XMLSchema-instance"><Invoice><InvoiceDetail><MaterialCode>ALPHA</MaterialCode><MaterialCodeDescription>Alpha Materials</MaterialCodeDescription><NetAmount>3000</NetAmount></InvoiceDetail><InvoiceDetail><MaterialCode>BRAVO</MaterialCode><MaterialCodeDescription>Bravo Materials</MaterialCodeDescription><NetAmount>100.00</NetAmount></InvoiceDetail><InvoiceDetail><MaterialCode>CHARLIE</MaterialCode><MaterialCodeDescription>Charlie Materials</MaterialCodeDescription><NetAmount>600</NetAmount></InvoiceDetail></Invoice>
</Items>

我们可以看出，经过XML Map再次映射后，去掉了多出的，将相同物料编码的InvoiceDetail聚合在了同一个，并对净价进行了求和操作。

通过XML Group端口，用户可以轻松实现复杂的数据分组聚合操作，XML Group端口和XML Map端口结合使用，可以零代码处理绝大多数XML之间的映射和转换，能够大幅提升XML数据处理的效率和便捷性。
