【OSG学习笔记】Day 18: 碰撞检测与物理交互

news 来源：原创 2025/6/12 20:22:51

在这里插入图片描述

物理引擎（Physics Engine）

物理引擎 是一种通过计算机模拟物理规律（如力学、碰撞、重力、流体动力学等）的软件工具或库。

它的核心目标是在虚拟环境中逼真地模拟物体的运动和交互，广泛应用于 游戏开发、动画制作、虚拟现实（VR）、机器人仿真 等领域。

物理引擎的核心功能

碰撞检测：判断物体是否发生碰撞或接触。
物理模拟：根据物理定律（如牛顿力学）计算物体的运动轨迹、速度、加速度等。
交互反馈：处理物体碰撞后的力学反应（如反弹、摩擦、破碎）。
约束系统：模拟物体间的连接关系（如铰链、弹簧、绳索等）。

常见物理引擎

Bullet：开源、跨平台，适合刚体和软体模拟，常用于游戏和仿真（OSG开发）。
PhysX：NVIDIA开发的商业引擎，广泛用于3A游戏（如《绝地求生》）。
Havok：商业引擎，支持复杂物理效果，应用于影视和游戏。
Box2D：2D物理引擎，适合2D游戏（如《愤怒的小鸟》）。

物理引擎的工作流程

更新物理世界：根据时间步长计算物体运动。
碰撞检测：识别所有碰撞对。
物理响应：计算碰撞后的速度、力和动量变化。
同步渲染：将物理模拟结果反映到图形界面。

刚体（Rigid Body）

刚体是物理学中的一个理想模型，指在运动和受力过程中 形状和大小完全不变 的物体。换句话说，刚体的任意两点间的距离始终保持不变，忽略形变（如压缩、弯曲、旋转时的体积变化）。

刚体的特点

无弹性形变：碰撞时能量守恒（完全弹性碰撞）或部分损失（非弹性碰撞），但形状不变。
自由度：刚体在三维空间中有 6个自由度（3个平移自由度 + 3个旋转自由度）。
应用场景：适用于模拟 硬物体 的运动，如石块、车辆、机械零件等。

与软体的区别

软体：允许形变（如布料、液体、果冻），模拟更复杂（需考虑弹性、粘性等）。
刚体：简化模型，计算效率高，适合大规模物理模拟。

刚体在物理引擎中的应用

通过 质量、惯性矩、摩擦力、 restitution（恢复系数） 等参数定义物理属性。
结合碰撞形状（如球体、立方体、胶囊体）进行碰撞检测，减少计算量。

物理引擎与刚体的关系

物理引擎通过算法模拟刚体的运动和交互，例如：

当两个刚体碰撞时，物理引擎根据 动量守恒定律 计算碰撞后的速度和方向。
利用 约束（Constraint） 限制刚体的自由度（如用铰链连接两个刚体，使其只能绕轴旋转）。

在您的学习场景中（OSG + Bullet），Bullet作为物理引擎，负责处理刚体的碰撞检测和物理模拟，而OSG负责图形渲染，两者结合实现逼真的物理交互效果（如物体掉落、碰撞反弹等）。

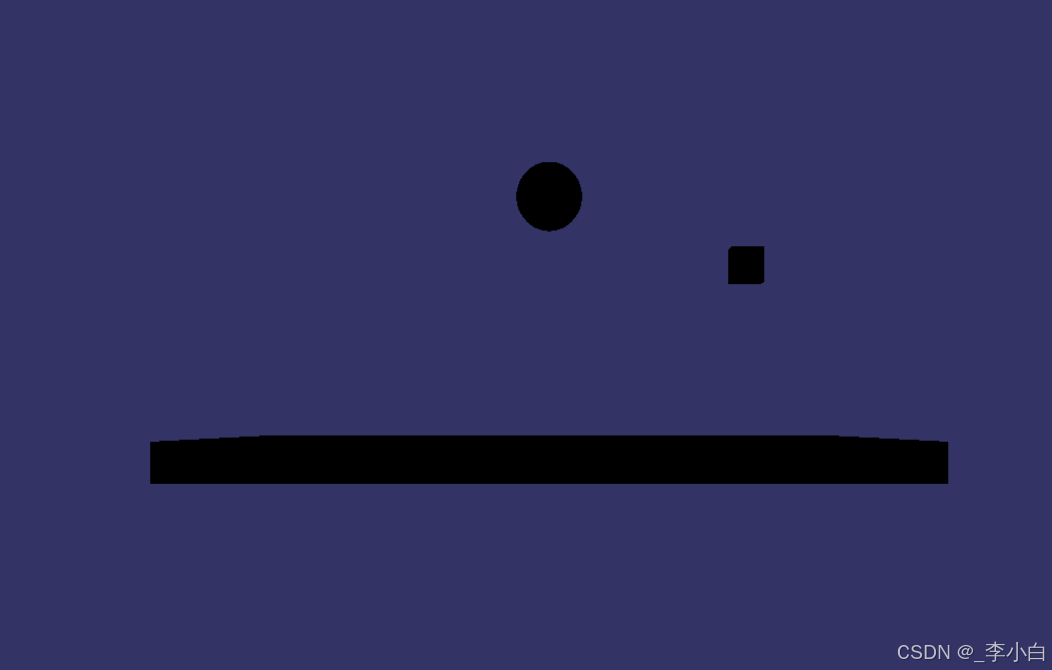

实战

#include <osgViewer/Viewer>
#include <osg/Geode>
#include <osg/ShapeDrawable>
#include <osg/MatrixTransform>
#include <osgGA/TrackballManipulator>
#include <osg/PositionAttitudeTransform>// Bullet物理引擎头文件
#include <btBulletDynamicsCommon.h>// OSG与Bullet转换工具
osg::Matrix bulletToOsg(const btTransform& transform) {osg::Matrix matrix;btScalar elements[16];transform.getOpenGLMatrix(elements);matrix.set(elements);return matrix;
}class PhysicsUpdateCallback : public osg::NodeCallback {
public:PhysicsUpdateCallback(btDynamicsWorld* world, std::map<btRigidBody*, osg::ref_ptr<osg::MatrixTransform>>& bodyNodeMap): _world(world), _bodyNodeMap(bodyNodeMap) {}virtual void operator()(osg::Node* node, osg::NodeVisitor* nv) {// 更新物理世界_world->stepSimulation(1.0f/60.0f, 10);// 更新OSG场景图中的物体位置for (auto& pair : _bodyNodeMap) {btRigidBody* body = pair.first;osg::MatrixTransform* transformNode = pair.second.get();btTransform trans;body->getMotionState()->getWorldTransform(trans);transformNode->setMatrix(bulletToOsg(trans));}traverse(node, nv);}private:btDynamicsWorld* _world;std::map<btRigidBody*, osg::ref_ptr<osg::MatrixTransform>>& _bodyNodeMap;
};int main() {// 初始化OSG查看器osgViewer::Viewer viewer;viewer.setCameraManipulator(new osgGA::TrackballManipulator);// 创建根节点osg::ref_ptr<osg::Group> root = new osg::Group;// ===== Bullet物理引擎初始化 =====// 创建碰撞检测配置和调度器btDefaultCollisionConfiguration* collisionConfiguration = new btDefaultCollisionConfiguration();btCollisionDispatcher* dispatcher = new btCollisionDispatcher(collisionConfiguration);// 创建叠代约束求解器btSequentialImpulseConstraintSolver* solver = new btSequentialImpulseConstraintSolver;// 创建宽广阶段碰撞检测算法btDbvtBroadphase* overlappingPairCache = new btDbvtBroadphase();// 创建动力学世界btDiscreteDynamicsWorld* dynamicsWorld = new btDiscreteDynamicsWorld(dispatcher, overlappingPairCache, solver, collisionConfiguration);// 设置重力dynamicsWorld->setGravity(btVector3(0, 0, -9.81));// ===== 创建物理对象和OSG场景 =====std::map<btRigidBody*, osg::ref_ptr<osg::MatrixTransform>> bodyNodeMap;// 1. 创建地面// OSG部分osg::ref_ptr<osg::Box> groundShape = new osg::Box(osg::Vec3(0, 0, -1), 20, 20, 1);osg::ref_ptr<osg::ShapeDrawable> groundDrawable = new osg::ShapeDrawable(groundShape);osg::ref_ptr<osg::Geode> groundGeode = new osg::Geode;groundGeode->addDrawable(groundDrawable);osg::ref_ptr<osg::MatrixTransform> groundTransform = new osg::MatrixTransform;groundTransform->addChild(groundGeode);root->addChild(groundTransform);// Bullet部分btCollisionShape* groundShapeBullet = new btBoxShape(btVector3(10, 10, 0.5));btDefaultMotionState* groundMotionState = new btDefaultMotionState(btTransform(btQuaternion(0, 0, 0, 1), btVector3(0, 0, -1)));btRigidBody::btRigidBodyConstructionInfo groundRigidBodyCI(0, groundMotionState, groundShapeBullet, btVector3(0, 0, 0));btRigidBody* groundRigidBody = new btRigidBody(groundRigidBodyCI);dynamicsWorld->addRigidBody(groundRigidBody);// 记录地面刚体与OSG节点的映射bodyNodeMap[groundRigidBody] = groundTransform;// 2. 创建球体// OSG部分osg::ref_ptr<osg::Sphere> sphereShape = new osg::Sphere(osg::Vec3(0, 0, 5), 1.0);osg::ref_ptr<osg::ShapeDrawable> sphereDrawable = new osg::ShapeDrawable(sphereShape);osg::ref_ptr<osg::Geode> sphereGeode = new osg::Geode;sphereGeode->addDrawable(sphereDrawable);osg::ref_ptr<osg::MatrixTransform> sphereTransform = new osg::MatrixTransform;sphereTransform->addChild(sphereGeode);root->addChild(sphereTransform);// Bullet部分btCollisionShape* sphereShapeBullet = new btSphereShape(1.0);btDefaultMotionState* sphereMotionState = new btDefaultMotionState(btTransform(btQuaternion(0, 0, 0, 1), btVector3(0, 0, 5)));btScalar mass = 1.0;btVector3 sphereInertia(0, 0, 0);sphereShapeBullet->calculateLocalInertia(mass, sphereInertia);btRigidBody::btRigidBodyConstructionInfo sphereRigidBodyCI(mass, sphereMotionState, sphereShapeBullet, sphereInertia);btRigidBody* sphereRigidBody = new btRigidBody(sphereRigidBodyCI);dynamicsWorld->addRigidBody(sphereRigidBody);// 记录球体刚体与OSG节点的映射bodyNodeMap[sphereRigidBody] = sphereTransform;// 3. 创建立方体// OSG部分osg::ref_ptr<osg::Box> boxShape = new osg::Box(osg::Vec3(3, 0, 3), 1.0);osg::ref_ptr<osg::ShapeDrawable> boxDrawable = new osg::ShapeDrawable(boxShape);osg::ref_ptr<osg::Geode> boxGeode = new osg::Geode;boxGeode->addDrawable(boxDrawable);osg::ref_ptr<osg::MatrixTransform> boxTransform = new osg::MatrixTransform;boxTransform->addChild(boxGeode);root->addChild(boxTransform);// Bullet部分btCollisionShape* boxShapeBullet = new btBoxShape(btVector3(1.0, 1.0, 1.0));btDefaultMotionState* boxMotionState = new btDefaultMotionState(btTransform(btQuaternion(0, 0, 0, 1), btVector3(3, 0, 3)));btRigidBody::btRigidBodyConstructionInfo boxRigidBodyCI(2.0, boxMotionState, boxShapeBullet, sphereInertia);btRigidBody* boxRigidBody = new btRigidBody(boxRigidBodyCI);dynamicsWorld->addRigidBody(boxRigidBody);// 记录立方体刚体与OSG节点的映射bodyNodeMap[boxRigidBody] = boxTransform;// 添加物理更新回调osg::ref_ptr<PhysicsUpdateCallback> physicsCallback = new PhysicsUpdateCallback(dynamicsWorld, bodyNodeMap);root->setUpdateCallback(physicsCallback);// 设置场景数据并运行查看器viewer.setSceneData(root);return viewer.run();
}
