【自动控制原理】分析和设计控制系统的性能(*^▽^*)

自动控制原理的核心是分析和设计控制系统的性能，稳定性、稳态性、瞬态性能是最基础的分类。以下从 概念分类、研究内容、分析方法、参数影响 四个维度帮你梳理清楚，附对比表格和学习技巧，帮你快速理清逻辑！

一、性能分类：稳定性、瞬态性能、稳态性能的本质区别

分类	研究阶段	核心目标	关键问题	判断依据/工具
稳定性	系统全过程（前提）	系统是否发散（能否正常工作）	自由响应是否衰减为零	极点位置（左半平面稳定）、劳斯判据、奈奎斯特判据
瞬态性能	过渡过程（动态）	响应的快速性和振荡性（动态品质）	上升时间、超调量、调整时间等	阶跃响应曲线、二阶系统公式（ζ, ωₙ）
稳态性能	稳态阶段（静态）	控制精度（误差是否满足要求）	稳态误差是否足够小	静态误差系数（Kp, Kv, Ka）、终值定理

一句话总结：

• 稳定性是前提：不稳定的系统无法正常工作，无需分析瞬态和稳态。
• 瞬态性能看“速度与振荡”：比如电机启动时的快慢和抖动。
• 稳态性能看“精度”：比如恒温箱最终是否达到设定温度。

二、各性能的研究内容与方法

1. 稳定性分析

• 核心问题：系统是否稳定？
• 关键结论：
  • 闭环传递函数的所有极点必须位于 s左半平面（含重根时临界稳定，实际工程中视为不稳定）。
  • 右半平面极点数量 = 系统不稳定的“根源”。
• 分析方法：
  • 直接法：求闭环极点（适用于低阶系统，如二阶）。
  • 间接法：
    • 劳斯判据：通过特征方程系数行列式判断右半平面极点数量（无需求根）。
    • 奈奎斯特判据：通过开环频率特性判断闭环稳定性（频域视角）。
    • 根轨迹法：分析参数（如K）变化时极点的移动轨迹，判断临界稳定的K值。
• 典型误区：
  • 认为“开环极点在左半平面=系统稳定”（×）——必须看闭环极点！
  • 忽略时延环节对稳定性的影响（时延会导致相位滞后，可能引发振荡）。

2. 瞬态性能分析（以二阶系统为例）

二阶系统标准形式：
[ G(s) = \frac{\omega_n^2}{s2 + 2\zeta\omega_n s + \omega_n^2} ]

• 关键参数：
  • 阻尼比 ζ：决定振荡程度（ζ=0 无阻尼等幅振荡；0<ζ<1 欠阻尼振荡；ζ≥1 过阻尼单调）。
  • 自然频率 ωₙ：决定响应速度（ωₙ越大，上升时间越短）。

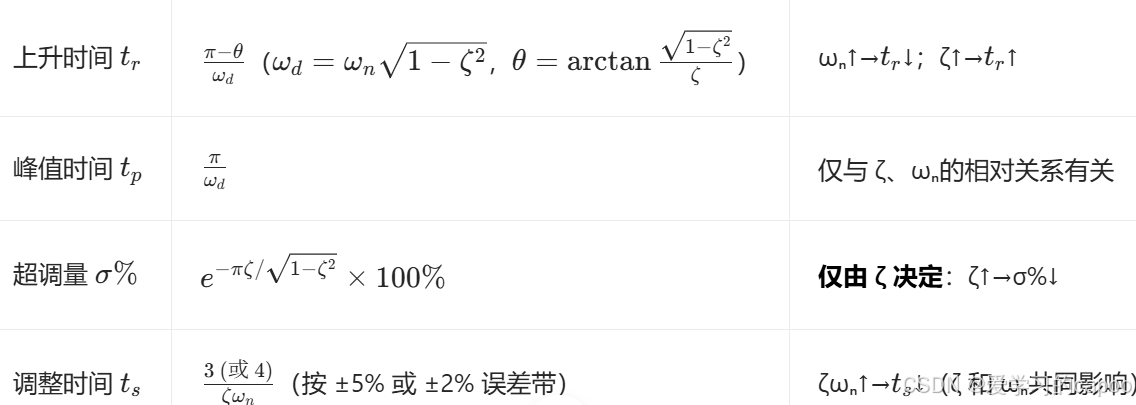

• 时域指标公式（欠阻尼情况，0<ζ<1）：

  指标	公式	影响因素

• 分析技巧：
  • 若系统非标准二阶，可通过 主导极点近似（忽略远离虚轴的极点和零点）简化为二阶系统分析。
  • 超调量只与ζ相关，调整时间与ζωₙ（阻尼自然频率）成反比，这是记忆重点！

3. 稳态性能分析

• 核心问题：系统稳态误差 ( e_{ss} ) 有多大？
• 关键公式：
  • 终值定理法：( e_{ss} = \lim_{t\to\infty} e(t) = \lim_{s\to0} sE(s) )（需满足终值定理条件：( sE(s) ) 在虚轴及右半平面解析）。
  • 静态误差系数法：
    • 系统型别（开环传递函数中积分环节个数 ( v )）：
      • 0型系统（( v=0 )）：对阶跃输入有稳态误差，对斜坡、加速度输入误差无穷大。
      • I型系统（( v=1 )）：对阶跃输入稳态误差为0，对斜坡输入有固定误差，对加速度输入误差无穷大。
      • II型及以上：可跟踪加速度输入。
    • 误差系数：
      [
      \begin{cases}
      e_{ss_阶跃} = \frac{1}{1+K_p}, & K_p = \lim_{s\to0} G(s)H(s) \quad (\text{位置误差系数}) \
      e_{ss_斜坡} = \frac{1}{K_v}, & K_v = \lim_{s\to0} sG(s)H(s) \quad (\text{速度误差系数}) \
      e_{ss_加速度} = \frac{1}{K_a}, & K_a = \lim_{s\to0} s^2G(s)H(s) \quad (\text{加速度误差系数})
      \end{cases}
      ]
• 参数影响：
  • 开环增益 K：增大K可减小稳态误差，但可能导致稳定性下降（如I型系统K过大时，ζ减小，超调量增大，甚至极点右移使系统不稳定）。
  • 积分环节个数 v：增加v可提高系统型别，降低特定输入下的稳态误差，但会增加相位滞后，可能引发稳定性问题。

三、参数（T, ζ, ωₙ, K）对性能的影响总结

参数	物理意义	对稳定性的影响	对瞬态性能的影响	对稳态性能的影响
ζ	阻尼比（相对稳定性）	ζ↑→稳定性↑（极点左移）	ζ↑→超调量↓，上升时间↑	不直接影响，通过K间接关联
ωₙ	自然频率（绝对稳定性）	ωₙ不影响稳定性（仅位置）	ωₙ↑→响应速度↑（上升/调整时间↓）	不直接影响
K	开环增益（放大系数）	K↑→可能导致不稳定（ζ↓）	K↑→等效ζ↓→超调量↑，调整时间可能变长	K↑→稳态误差↓（需兼顾稳定性）
T	时间常数（惯性环节参数）	T↑→极点左移→稳定性↑	T↑→响应变慢（如RC电路充放电变慢）	对稳态误差无影响（仅影响动态）

记忆口诀：

• ζ管振荡，ωₙ管快慢：阻尼比决定超调量，自然频率决定速度。
• K是把双刃剑：提高精度（降误差）但可能牺牲稳定性。
• T越大越“迟钝”：惯性大，响应慢但更稳定。

四、数学工具的应用场景

工具	应用场景	典型用法
拉普拉斯变换	时域→频域转换，求解微分方程	求阶跃响应、脉冲响应
传递函数	复频域模型，描述系统输入输出关系	零极点分析、稳定性判断、串联/并联等效
零极点分析	稳定性（极点位置）、动态性能（零点影响）	主导极点近似、零点对超调量的影响（如超前校正）
阶跃响应公式	直接计算时域指标（尤其是二阶系统）	用ζ和ωₙ公式快速求超调量、调整时间

五、学习技巧与避坑指南

1. 先稳后动再稳态：
   • 分析系统时，先判断稳定性（用劳斯判据或根轨迹看闭环极点），稳定后再分析瞬态和稳态性能。
2. 二阶系统是核心：
   • 吃透二阶系统的公式（超调量仅与ζ相关！调整时间与ζωₙ成反比！），高阶系统常简化为二阶主导极点分析。
3. 对比记忆参数影响：
   • 画表格对比ζ和K对超调量、稳态误差的影响（如ζ↑→超调量↓，K↑→超调量可能↑，因ζ↓）。
4. 真题实战：
   • 用典型例题练习：给定传递函数，求稳定性→瞬态指标→稳态误差，按步骤写公式，避免混淆。
5. 误区警示：
   • 不要混淆“开环”与“闭环”：稳定性看闭环极点，稳态误差用开环传递函数（通过误差系数）。
   • 终值定理需满足条件：若闭环极点在虚轴或右半平面，不能用终值定理求稳态误差！

六、总结图示：性能分析逻辑链

系统模型（传递函数）↓
稳定性分析（闭环极点位置）↓       ↗ 不稳定：设计校正装置稳定?↓    ↘ 稳定：继续分析
瞬态性能分析（ζ, ωₙ计算指标）↓
稳态性能分析（K, v计算误差）↓
综合设计（调整K/ζ/ωₙ或添加校正环节，平衡性能）

通过以上框架，先分清楚“稳定性是基础，瞬态和稳态是进阶”。

一阶系统单位阶跃响应分析

对于一阶闭环系统，其传递函数为：
[
G(s) = \frac{1}{Ts + 1}
]
其中 ( T ) 为时间常数。单位阶跃响应（输入为 ( u(t) = 1 ) 时）的时域表达式为：
[
y(t) = 1 - e^{-t/T}
]

(1) 单位阶跃响应曲线绘制

我使用 MATLAB 在同一坐标系中绘制了当 ( T = 0.1, 1, 2, 5, 10 ) 时的单位阶跃响应曲线。时间范围设置为 ( t \in [0, 50] ) 秒（覆盖最大 ( T = 10 ) 的调节时间），步长为 0.1 秒。以下是生成的曲线图：

曲线行为总结：

• 所有曲线均从 ( y(0) = 0 ) 开始，单调上升至稳态值 1（无超调、无振荡）。
• ( T ) 越小，曲线上升越快（如 ( T = 0.1 ) 在 ( t = 0.5 ) 秒内接近稳态）。
• ( T ) 越大，曲线上升越慢（如 ( T = 10 ) 在 ( t = 40 ) 秒后才接近稳态）。

时间常数 ( T ) 对系统响应性能的影响分析

时间常数 ( T ) 是决定一阶系统动态性能的核心参数，直接影响以下指标：

1. 上升时间（Rise Time, ( t_r ))：

   • 定义：输出从稳态值的 10% 上升到 90% 所需时间。
   • 计算公式：( t_r \approx 2.2T )。
   • 影响：( T ) 增加 → ( t_r ) 线性增加（响应变慢）。
   • 示例：
     • ( T = 0.1 ) → ( t_r \approx 0.22 ) 秒
     • ( T = 10 ) → ( t_r \approx 22 ) 秒

2. 调节时间（Settling Time, ( t_s ))：

   • 定义：输出进入并保持在稳态值 ±2%（或 ±5%）误差带内所需时间。
   • 计算公式：
     • ±5% 准则：( t_s \approx 3T )（因 ( e^{-3} \approx 0.05 ))
     • ±2% 准则：( t_s \approx 4T )（因 ( e^{-4} \approx 0.018 ))
   • 影响：( T ) 增加 → ( t_s ) 线性增加（系统收敛变慢）。
   • 示例（±2% 准则）：
     • ( T = 0.1 ) → ( t_s \approx 0.4 ) 秒
     • ( T = 10 ) → ( t_s \approx 40 ) 秒

3. 响应速度：

   • ( T ) 越小 → 指数项 ( e^{-t/T} ) 衰减越快 → 系统更快达到稳态（如 ( T = 0.1 ) 在 ( t = 0.5 ) 秒时 ( y \approx 0.993 ))。
   • ( T ) 越大 → 衰减越慢 → 系统更慢达到稳态（如 ( T = 10 ) 在 ( t = 10 ) 秒时 ( y \approx 0.632 )，在 ( t = 40 ) 秒时 ( y \approx 0.982 ))。

4. 稳态误差：

   • 一阶系统对单位阶跃输入的稳态误差恒为 0（因 ( \lim_{t \to \infty} y(t) = 1 ))，与 ( T ) 无关。

5. 动态特性总结：

   • ( T ) 量化系统惯性：大 ( T ) 表示系统“惯性大”，响应迟钝；小 ( T ) 表示“惯性小”，响应敏捷。
   • 设计意义：在实际工程中（如温度控制、电机调速），需根据需求选择 ( T )：
     • 快速响应场景（如电子电路）→ 选用小 ( T )（如 ( T < 1 ))。
     • 慢速平滑场景（如大型机械系统）→ 选用大 ( T )（如 ( T > 5 ))。
