PLC入门【5】基本指令3(PLS PLF ZRST)

news 来源：原创 2025/6/10 7:43:40

05 基本指令3

PLC第五课基本指令(3)
1、PLS--“上升沿”指令
2、PLF--“下降沿”指令
3、ZRST--“整批复位”指令

上一节课那个复位、置位，和这节课的这上升沿、下降沿，是很多同学很难理解，所以我们要花长些时间去讲？

打开软件(FX-TRN-BEG-C)，从文件 - 主画面，“B: 让我们学习基本的”- “B-4.输入状态读取”。

上升沿下降沿，实际上就是上升沿脉冲，下降沿脉冲。
怎样上升沿呢？他是 PLC 扫描是从上到下扫描，也就是扫完一圈，再回来，再扫描，就变成无限制循环扫描。他扫描速度非常快，啊，快的话几十毫秒，几百毫秒，有些几毫秒就可以扫完了。

上升沿什么意思呢？当我们按下按钮，你看这按下按钮，这是 0，这是 1。0 的话就是相当于按钮没接通。当按钮导通一次，它导通，按钮一直按着是吧？它是只要你加这个上升沿，它就导通的那一瞬间，那一瞬间它有输出。

那瞬间什么意思呢？就是一个扫描周期， PLC 扫描一圈，它只接通一次，第二次扫描的时候，它将是断开的。
它只执行一次，就是只被扫描到一次。你看我们这里，这个按了这么长，按了这么久，我这闭合很久，他只是 M0， M0 是中间继电器，他只是导通，导通一瞬间，导通一下。我们后面是看不出来的，非常快的，因为要是扫描非常快，我们肉眼是看不出来的，他只导通一下就可以。

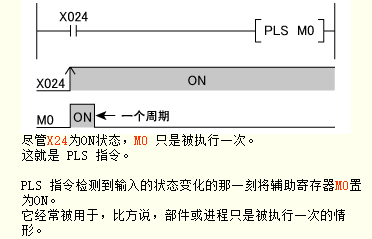

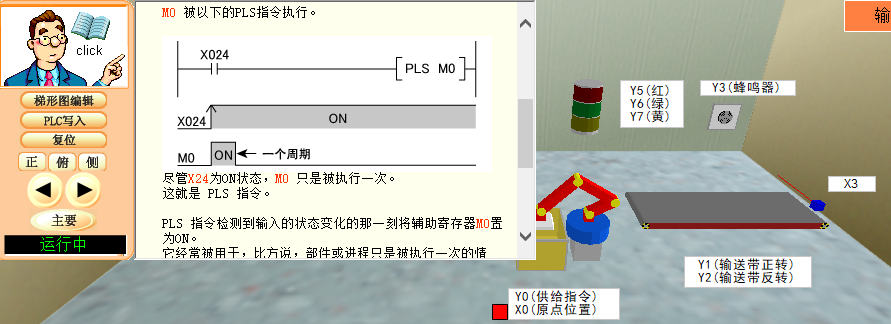

0310：上升沿它只执行一次示例图

下降沿，同样也是这个道理。当我们按下这 X20 的时候，这是 0，这是 1，你是没按下的时候，当你按下 X20 的时候是 1，你按下的时候，它的 M0 还是不得电，当它松开的时候，它就得电了，你看到没，它就这 1 是吧，它就马上得一次电。

你看这只是在关闭的那一瞬间动作一个周期，就是一个扫描周期。和上升沿是一样，只不过

上升沿是你按下去的时候，你刚按下去的时候，它是扫描，就是接通。
下降沿是你放下来的时候，你松开按钮的时候，它才有作用，它才扫描一个周期。

当然，不只是用在中间继电器这里，我们也可以用在 Y 点， Y 点上面是吧？我们还可以用在这个输入点 X 上面。

我们试一下效果，我们用到这个按钮上怎么用呢？我们可以在这直接点“上升沿 sF7”，输入个 X1，就是它的一个上升沿。就是当你的按钮接通的那一瞬间才起作用。当然我们也可以用键盘输入，用键盘

输入：ldp x24
输入：out y20
输入：ld x24
输入：out y21

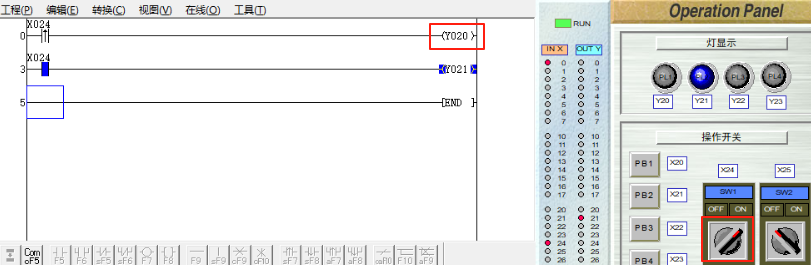

0750：旋钮SW1打到ON时上升沿示例图

你看我们这个按钮是用的同一个按钮，只是在这里加了个上升沿按钮，这里输出的话就有了。好，我们来试一下效果，点下这个按钮，点下它，最终它(Y21)是不是亮了？它(Y20)为什么不亮？因为它实际上也是亮了，只是亮了一下而已，它这里导通了一下，当我们扭到这边的时候，那一瞬间，那个扫描机器它会得一次电，非常快。

输入：ldf x24 【在此处位置，输入 andf x24 是同样的效果】

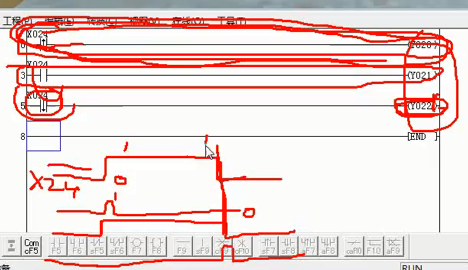

1130：上升沿、下降沿那一瞬间画图示例图

下降沿就是，工作一个扫描周期，就是你通电的时候，到不通电的瞬间，就导通一下，又没有电了。

好，我们把它配合一下(SET)，也可以实现它一直导通。
我加 SET 就是只要你有个扫描机器，你扫描到，我就让它保持，让它置位，置位这个状态，置位 Y20。

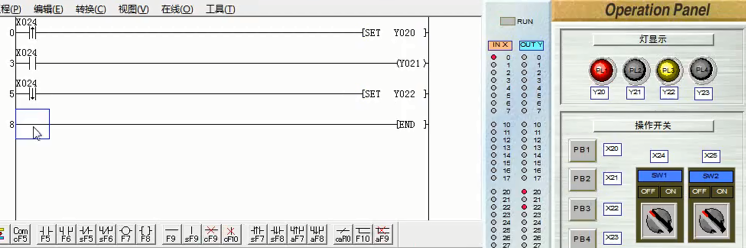

1440：上升沿、下降沿配合SET示例图

1540：整个 M1 的触点，将会接通一下示例图

这样的效果是这样的，是前面一有电的话，从这边闭合一有电过来，它整个 M1 的触点，将会接通一下。这 PLF 它下电，断开的时候它才会接通一个扫描周期。它所有的触点都是一样，

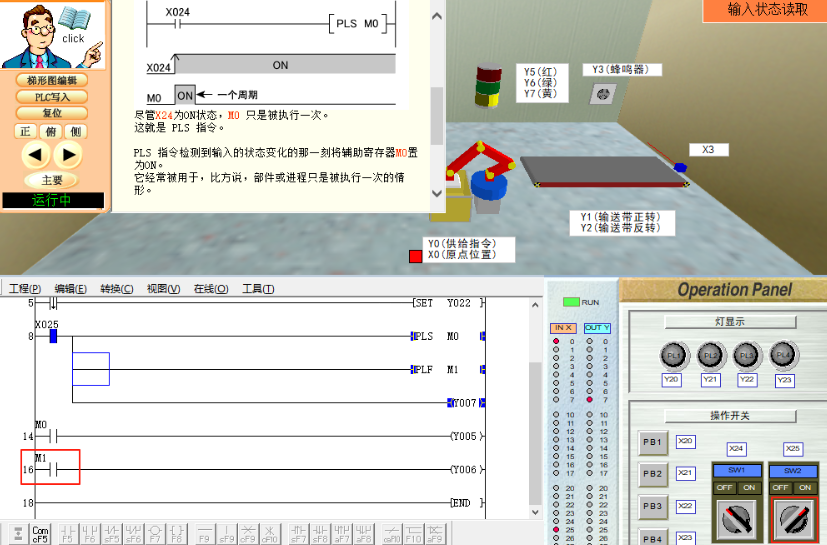

1900：PLS M0形式示例图

好，现在我把它关过来，把它关闭(SW2)，大家请注意，请注意这个 Y6，这个 M1，请注意啊。看看它有没有动作啊？看好我点了啊，是不是它有动作一次？然后，和刚才那个是不是一样的效果？

现在我们用了这么多置位，那我复位的时候是很麻烦。我一个个复位吗？我们来试下，正常情况下的话，我们要这样子写。

输入：ld x22
输入：rst y20
输入：ld x24
输入：set y20
输入：ld x24
输入：out y21
输入：ld x22
输入：rst y22 【先这样写，接着删掉这行、上一行】
输入：ld x24
输入：set y22
输入：ld x25
输入：pls m0
输入：插入向下线“sF9”
输入：plf m1
输入：插入向下线“sF9”
输入：out y7

输入：ld x22
输入：rst y5 【先这样写，接着删掉这行、上一行】
输入：ld m0
输入：set y5
输入：ld x22
输入：rst y6 【先这样写，接着删掉这行、上一行】
输入：ld m1
输入：set y6

后面，把这些删除的合并到第一行中。

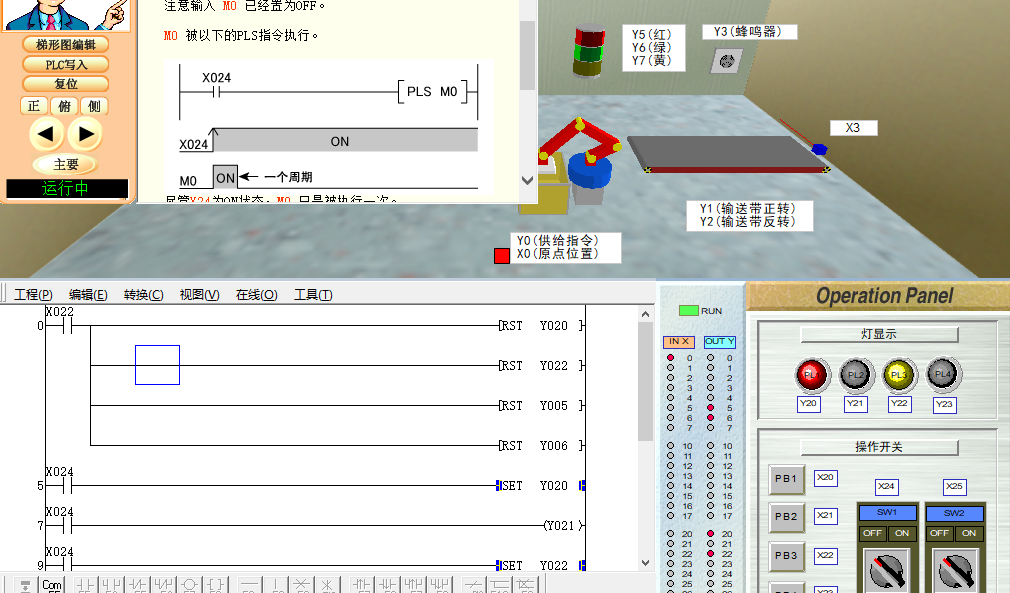

2850：整批复位介绍之前，一个一个复位示例图
