PLC入门【2】PLC的接线

02 PLC的接线

PLC 的品牌介绍，PLC的接线
1、PLC 大体分为欧式和日式
2、只要学会三菱的，整个日式的也差不多会了。
3、PLC 分为晶体管输出和继电器输出。
4、PLC 接线都差不多的

我们主要是讲这个三菱的 PLC， 三菱和台达的 PLC，也就是日式。这 PLC 分为这个欧式和日式，欧式的话就是德国的西门子那方面的啊，日式的话就是以三菱为主的这个仿日本的话。
这 PLC 的话，不管什么 PLC，它分为那个。它输出分为继电器输出和晶体管输出。继电器输出有什么不同？晶体管输出有什么不同？以后我们给大家讲啊。

现在我们讲一下这个 PLC 的接线，这一课的话主要是了解一下这个 PLC 的接线啊，好为我们以后的课程做铺垫，对不对？大概了解一下接线之后，我们就可以知道如何去学习它。现在我们打开一张图片，就是三菱的 PLC (FX2N-64MT)，64 个点。我们看型号可以看这里啊，对不对？看品牌可以看这里(MITSUBISH)，这是三菱的，对不对？它的是 FX2N 的系列的，64 个点的。这个 MT 的话就是晶体管的，对不对？如果是 MR 类的话就是继电器的， R 类代表继电器，这个 T 代表晶体管。

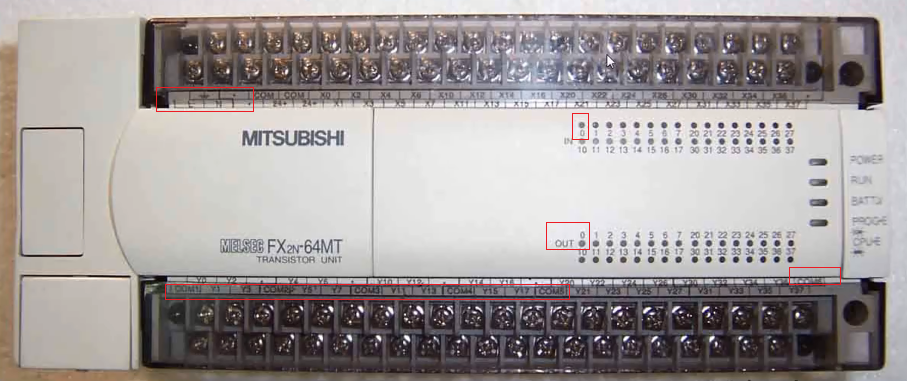

0115：三菱FX2N-64MT示例图

我们再看一下。这个 PLC 我们如何接线对不对？首先我们看这个，看这里，这什么？ L 、N 的话就是电源线对不对？火线、零线。我们 PLC 要接上这两线肯定要接上的，对不对？给它个电源。这地线我们要把它接地，对不对？这个一点一点的就不管它，它是间隔符号，没用的。还有这个 COM 就是公共端，24 伏正，也就是 24 伏，就这 PLC 有输出电源，输出 24 伏的电源，对不对？ COM 就是 0 伏。

它为什么有两个呢？两个 COM 呢，两个 24 伏呢？因为 PLC 它用的电源比较多，所以它预留几个出来让我们接线。因为它在里面的话，事实上是这两个 COM 点是连在一起的，这两个 24 伏是连在一起的。

好，我们先看一下，如何接着输入端，如何接线，输入端如何接线啊？首先我们看一下这个，它的原理就是这个，只要这 COM 点和 X 点一短接的话，它就是 X 点就是接通。也就是，比如说我 COM 和 X0 一一短接，用导线短接它，它就这个(指示灯0)，就亮了，也就是 PLC 里面的 X0 就接通了。如果 COM 和 X2 接通的话，它同样也是接通。

那就要问了，那既然这样子就能接通的话，那我要 24伏(端口) 干嘛对不对？好， 24伏(端口) 可以做那个，比如说我这里有个感应开关对不对？感应开关有三条线，我关闭开关对不对？关闭开关是需要一个电源的。这棕色是这电源的 24 伏对不对？24 伏的话，我从哪里得电呢？我从哪来个电源给他，我们就可以从这里接个电源给它，24 伏。
…………好，这是 X 点的接法。

那 Y 点， Y 点就是输出点，输出点的话它分为继电器和晶体管。现在我们设置是晶体管的，晶体管的它这个 COM 的话，你看我们看这有很多 COM 对不对？它的 COM1， COM2， COM3， COM4， COM5， COM6 对不对？
COM1是管这里的，你看他画了线的，这个线比较粗。好，COM1是管 Y0、Y1、 Y2、Y3；COM2是管 Y4、Y5、Y6、Y7 的，对不对？他是他的公共点，COM 就是公共点。后面同样的道理啊，我们看他这里。他的COM1，假如我选这个 Y0 得电，我 Y0 已经得电了，对不对？得电了我怎么接线呢？对不对？这个 Y， 这COM啊，肯定要输入一个这是晶体管的，我们可以输入一个晶体管的话，只能接那个直流的电，直流 24 伏或者以下的电。我这是一般用的是直流 24 伏， DC 24 伏的电，对不对？

我们这里接个负极进来，也就接 0 伏进来。好，0 伏进来的话，只要我们 Y0 一接通的话，这 Y0 就输出一个 0 伏，输出一个 0 伏的话，比如说我们接一个灯对不对？输出一个 0 伏到灯的一端，灯的另外一端要接几个 24 伏的电。

假如这是继电器(MR)，继电器的话，这 com 可以输入个 220 的，也可以输入 24 伏的，可以输入交流也可以输入直流。继电器的就没什么限制，电压的话随便输入对不对？我输进去的话，它就相当于我把这个，只要这个 Y1 接通， Y1 接通的话，就相当于把 com 点和 Y1 接通了，把它两个接通。

如果是继电器的话，你 com 接多少电进来，比如接 220 的进来。在 Y0 输出就是 220 啊。如果接 24 伏进来，它 Y0 输出就是 24 伏。就这样子啊。

它继电器和晶体管的话，一般在什么情况下用呢？
晶体管的话，一般用作那个有伺服电机啊，或者是动作很频繁的地方。晶体管的话就这样子，它使用寿命长，但是那个电压，这方面有限制。晶体管的话就这样子。
继电器的话，它就有寿命限制，它就相当于就那个继电器的，它会啪嗒啪嗒响。它的动作频率没有那么高。你用久了之后呢，用了几万次，几十万次几百万次的话，它有可能会坏。

但是它承受的负载能力比较大，晶体晶体管的话，就是没那么大。

0740：台达的接线示例图

现在我们看一下这个台达的接线，我实际给大家操作一遍。台达 PLC 的话，怎么接线？台达和三菱也差不多啊，我们看看。首先我们看到的是这个，一个按钮，对不对？一个指示灯，还有一个 PLC， 还有这个电源，对不对？24 伏的电源。同样我们这是台达的， EH3 系列的。是晶体管的替代，对不对？

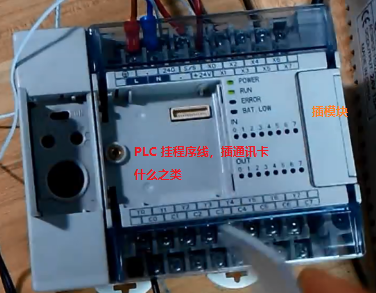

0820：PLC挂程序线示例图

好，大家看怎么接线。这 PLC 这里的话就是挂程序线。这里的话就可以插那个插通讯卡什么之类的插卡，这里的话就可以插那个模块。这里你看，这 L，N 的话和三菱的差不多吧，也是接电源，我们把电源接上来。哎这里有点不同，我跟大家说一下，台达的和三菱的有点不同。台达你看这里有个 S / S， 还有个24 伏对不对？24G 相当于那个三菱的COM点，也是 0 伏。这输出 0 伏的，这输出 24 伏的。

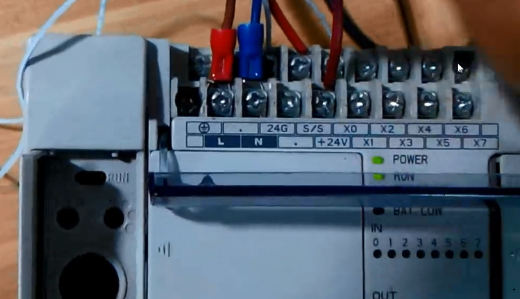

0840：台达你看这里有个 S ∕ S示例图

我们看看，只要我们把这个，正 24 伏和这个 S / S 接通啊，接通的话，我们用这个导线把它接通对不对？接通了，那就是只要我们 24G 和 X 点短接的话，它就相当于接通了，它相当于 X 点接通了。

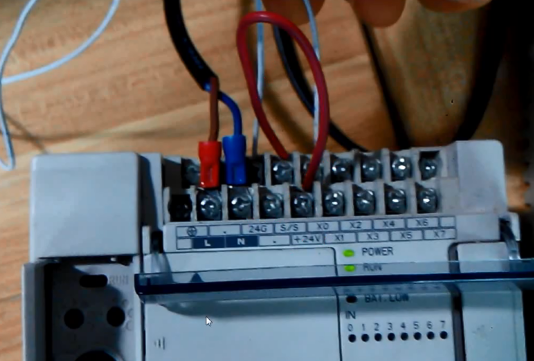

0850：正 24 伏和这个 S ∕ S 接通示例图

好，我们看看，这两个线一个是接 X0，一个是接 24G 的啊，接哪去了？就接的这个按钮这来了，对不对？按钮的话出来有两条线，我们这按钮采用的是常开按钮。

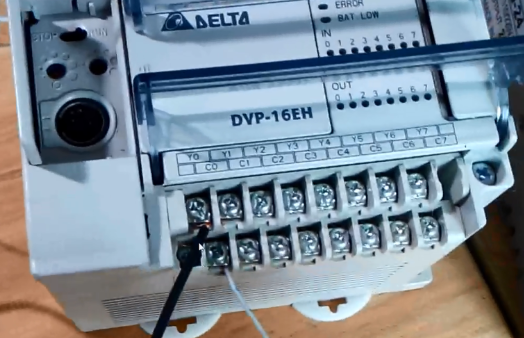

1000：输出这里 C0 实际上 com0示例图

我们看输出，输出的话呢，大家看这里有那个，有 com 点，还有 Y 点对不对？它偷懒，这 C0 实际上 com0 对不对？
这个 Y 点我们直接接这个指示灯的一端，指示灯的另外一端我们接这个电源的 24 伏，对不对？好，这个 C0 的话，我们接这个开关电源的话，的负极，也就 0 伏，对不对？好，接线实际上挺简单的，你看，我们按钮的话这两条线。

好，我们接好线，我们可以试试，但我这里面写了一个程序，就是我这按钮按下去那个灯亮。
来大家看一下，我只要这按钮按下去的话，它这个输入端的话，你看这里，这个 0，这里的话就会亮了。只要我这按钮一接通，它这里就会亮，而且输出也会亮，输出指示灯一亮的话，这个这个就亮了，这指示灯就亮了。

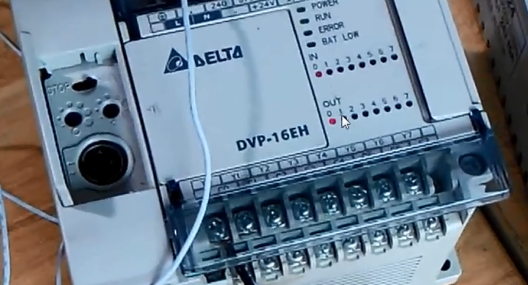

1100：输出指示灯亮示例图

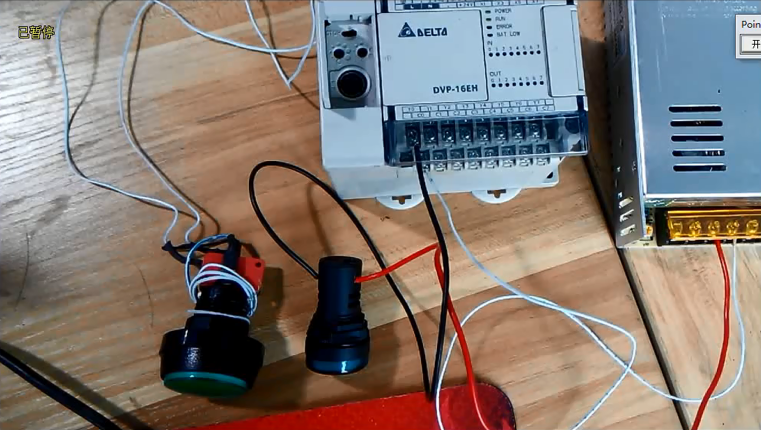

1110：灯接上大体线路示例图

好，以后查的时候，查 PLC，你如果是查输入或者输出问题吧，你输入点 X 看它接不接通，通完电的情况下，你看 X 点这指示灯亮不亮，假如不亮的话，说明外部线路有问题，对不对？还有查这个输出点，假如我这个输出指示灯亮了，你外部不工作，比如这，比如说我们这灯不亮，说明你接线或者哪些线松了之后直接查。

我们看，是不是啊？假如我们现在这个要求很简单，我们控制刚才那个动作的程序就这么简单哈。好，我把程序改一下，改一下之后我们控制的另外一个方式，另外一个动作，我们同样是，我们接硬件方面不变，同样是一个按钮一个灯，好，我们同样是不改变它，但是效果的话，随便改下程序之后，我把它灌进去啊，灌进去之后它效果很不一样。

如果是不用 PLC 的话，你想改到这个效果来的话，你要改很多线。啊，你要用继电器。继电器你接线要接起码几个小时，一两小时对不对？好，这PLC就是这里很强大对不对？我想要改它动作，我只要在电脑上随便啪啪啪，啊随便弄两下就可以了。你看，我按下它里面，我改成像现在一个定值，我按钮按下它就亮，按下它就灭。

好，这样子我，我们再改一下程序对不对？我按下去同样的，同样它会亮，再按一下它同样会灭。我还有一个，我按下去之后我不动它，3 秒过后的话它要自己灭。好，改这些程序我们怎么改呢？

…………所以说 PLC 接线是非常简单的，也不复杂。比那继电器线路的话方便多了。

接线线路之前，我们把电关了，把电拔了，对吧？拔了之后我们用这个感应开关，金属感应开关。金属感应开关你看见没？大家看见没？有个棕色、有个蓝色、有个黑色。啊，一般的话都是这样子的，棕色的是 24 伏，这个黑色是输出端，也就是信号端。信号端的话，我们接到那个 PLC 的 X 点，我们接 X0，这个。棕色是 24 伏，我们把接 24 伏线，对的，接 24 伏线。好，我们再接下这个 0 伏，0 伏就是蓝色，一般是蓝色代表 0 伏，好吧，接好了。

…………后面的我们用模拟软件，模拟软件的话，我只看见那个，只看见它的那个软件部分，怎么办呢？我里面接线怎么办呢？对不对？所以不要产生这种心理负担啊，实际上它接线是非常简单的啊，只要输入接通可以了，输出接通可以了，接这种复杂可以了啊。
