实验二:数码管动态显示实验

实验二 数码管动态显示实验报告

目录

  1. 实验目的
  2. 实验内容
    • 原理描述
    • Verilog HDL设计源代码
    • Testbench仿真代码及仿真结果
    • XDC文件配置
    • 下板测试
  3. 实验体会
  4. 实验视频与图片

实验目的

  • 设计具有异步复位、同步置数(可选)的十进制计数器(模值为学号后3位),并利用数码管动态显示计数值,实现一个秒计数器功能,数字每加一即为一秒。

实验内容

原理描述

本实验采用层次化设计思想,分为三个主要模块:

  1. 十进制计数器:具有异步复位和可选同步置数功能,模值为学号后三位(如145)。
  2. 二进制转BCD(bintobcd8):将二进制计数值转换为BCD码,为数码管显示做准备。采用“左移加三法”实现。
  3. 数码管显示模块(scan_seg_disp):实现多位数码管的动态扫描显示。通过快速轮流点亮各位,实现人眼滞留下的多位数同显。

由于FPGA系统时钟较高(100MHz),需要设计分频电路,使计数器每1秒自增一次,并用动态扫描方式刷新显示。


Verilog HDL设计源代码

`timescale 1ns / 1ps
//
// Module Name: counter_
// Description: 秒计数器,模值为145,数码管动态显示
//module counter_(input rst, clk, en,           // 异步复位、时钟、计数使能output [6:0] sseg,            // 数码管段选output [7:0] an               // 数码管位选
);wire [3:0] one, ten, hun;reg [7:0] bin;reg [26:0] count;             // 分频计数器reg s_pulse;                  // 秒脉冲always @(posedge clk or negedge rst)if (!rst) beginbin <= 0;count <= 0;end else if (en) begincount <= count + 1;if (count == 100_000_000 - 1) // 1秒count <= 0;if (count == 0)s_pulse <= 1;elses_pulse <= 0;if (s_pulse) beginif (bin == 145)bin <= 0;elsebin <= bin + 1;endend// 实例化二进制转BCDbintobcd8 bintobcd_1(.clk(clk),.rst(rst),.bin(bin),.one(one),.ten(two),.hun(three));// 实例化数码管显示scan_seg_disp scan_seg_disp_1(.clk(clk),.rst(rst),.one(one),.ten(two),.hun(three),.an(an),.sseg(sseg));
endmodule// 二进制转BCD模块
module bintobcd8(input clk, rst,input [7:0] bin,output reg [3:0] one, ten, hun
);reg [17:0] shift_reg;reg [3:0] count;always @(posedge clk or negedge rst)if (!rst) beginone = 0; ten = 0; hun = 0;shift_reg = 0; count = 0;end else beginif (count == 0)shift_reg = {10'd0, bin};if (count < 4'd8) begincount = count + 1;if (shift_reg[11:8] > 4)shift_reg[11:8] = shift_reg[11:8] + 2'b11;if (shift_reg[15:12] > 4)shift_reg[15:12] = shift_reg[15:12] + 2'b11;shift_reg[17:1] = shift_reg[16:0];end else if (count == 4'd8) beginone = shift_reg[11:8];ten = shift_reg[15:12];hun = {2'b00, shift_reg[17:16]};count = count + 1;end elsecount = count - 9;end
endmodule// 数码管动态扫描模块
module scan_seg_disp (input clk, rst,input [3:0] one, ten, hun,output reg [7:0] an,output reg [6:0] sseg
);localparam N=20;reg [N-1:0] cnt;reg [3:0] hex;always @(posedge clk or negedge rst) beginif (!rst) begincnt = 0;hex = 4'd10;end else begincnt = cnt + 1;case (cnt[N-1:N-2])2'b00: begin hex = one;  an = 8'b11111110; end2'b01: begin hex = ten;  an = 8'b11111101; end2'b11: begin hex = hun;  an = 8'b11111011; endendcaseendendalways @(*) begincase(hex)4'h0: sseg[6:0] = 7'b0000001;4'h1: sseg[6:0] = 7'b1001111;4'h2: sseg[6:0] = 7'b0010010;4'h3: sseg[6:0] = 7'b0000110;4'h4: sseg[6:0] = 7'b1001100;4'h5: sseg[6:0] = 7'b0100100;4'h6: sseg[6:0] = 7'b0100000;4'h7: sseg[6:0] = 7'b0001111;4'h8: sseg[6:0] = 7'b0000000;4'h9: sseg[6:0] = 7'b0000100;default: sseg[6:0] = 7'b1111111;endcaseend
endmodule

Testbench仿真代码及仿真结果

`timescale 1ns / 1ps
//
// Module Name: test
// Description: counter_模块仿真
//module counter__tb();reg clk, rst, en;wire [6:0] sseg;wire [7:0] an;counter_ dut(.clk(clk),.rst(rst),.en(en),.sseg(sseg),.an(an));initial beginclk = 0;forever #10 clk = ~clk;endinitial beginrst = 0;en = 0;#10 en = 1;#100 rst = 1;#200000000 en = 0;#1000 en = 1;#1000 $finish;end
endmodule

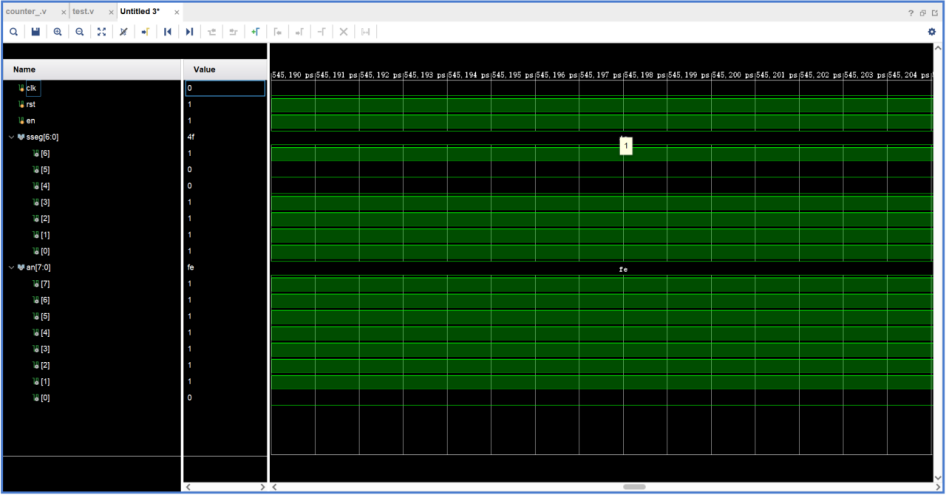

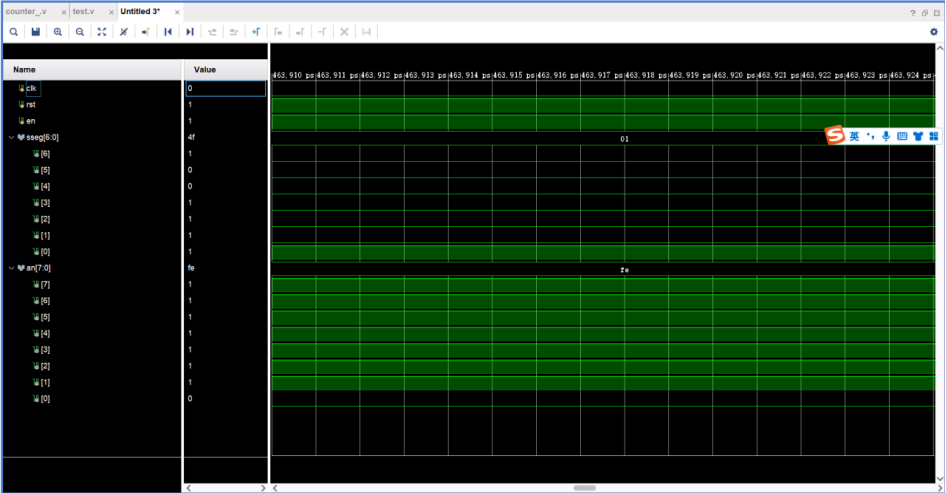

  • 第一秒、第二秒仿真波形:见仿真结果截图
    在这里插入图片描述
    在这里插入图片描述

XDC文件配置

set_property IOSTANDARD LVCMOS33 [get_ports {an[7]}]
set_property IOSTANDARD LVCMOS33 [get_ports {an[6]}]
set_property IOSTANDARD LVCMOS33 [get_ports {an[5]}]
set_property IOSTANDARD LVCMOS33 [get_ports {an[4]}]
set_property IOSTANDARD LVCMOS33 [get_ports {an[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {an[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {an[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {an[0]}]
set_property IOSTANDARD LVCMOS33 [get_ports {sseg[6]}]
set_property IOSTANDARD LVCMOS33 [get_ports {sseg[5]}]
set_property IOSTANDARD LVCMOS33 [get_ports {sseg[4]}]
set_property IOSTANDARD LVCMOS33 [get_ports {sseg[3]}]
set_property IOSTANDARD LVCMOS33 [get_ports {sseg[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports {sseg[1]}]
set_property IOSTANDARD LVCMOS33 [get_ports {sseg[0]}]
set_property PACKAGE_PIN J17 [get_ports {an[0]}]
set_property PACKAGE_PIN J18 [get_ports {an[1]}]
set_property PACKAGE_PIN T9 [get_ports {an[2]}]
set_property PACKAGE_PIN J14 [get_ports {an[3]}]
set_property PACKAGE_PIN P14 [get_ports {an[4]}]
set_property PACKAGE_PIN T14 [get_ports {an[5]}]
set_property PACKAGE_PIN K2 [get_ports {an[6]}]
set_property PACKAGE_PIN U13 [get_ports {an[7]}]
set_property PACKAGE_PIN E3 [get_ports clk]
set_property PACKAGE_PIN T8 [get_ports rst]
set_property PACKAGE_PIN L18 [get_ports {sseg[0]}]
set_property PACKAGE_PIN K13 [get_ports {sseg[3]}]
set_property PACKAGE_PIN K16 [get_ports {sseg[4]}]
set_property PACKAGE_PIN R10 [get_ports {sseg[5]}]
set_property IOSTANDARD LVCMOS33 [get_ports clk]
set_property IOSTANDARD LVCMOS33 [get_ports rst]
set_property PACKAGE_PIN T10 [get_ports {sseg[6]}]
set_property PACKAGE_PIN T11 [get_ports {sseg[1]}]
set_property PACKAGE_PIN P15 [get_ports {sseg[2]}]
set_property IOSTANDARD LVCMOS33 [get_ports en]
set_property PACKAGE_PIN R13 [get_ports en]

下板测试

  • 复位(T8):低电平为异步复位
  • 开关控制(R13):随时控制计数器起止

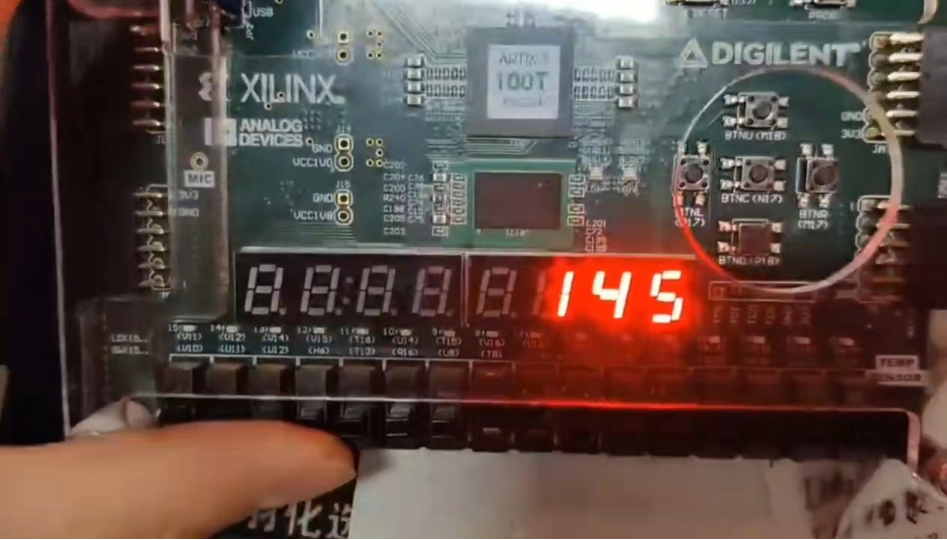

  • 计数显示:数码管动态显示,从0计数到145,循环
  • 演示视频:见附件“数码管演示视频.mp4”
  • 暂停后再开始:计数可暂停和继续
  • 达到145后变为0,继续循环
    在这里插入图片描述
    在这里插入图片描述

实验体会

在实验前需要把理论知识弄清楚,心中有知识体系,要不然听课也会一头雾水,在写代码前要把思路捋清楚,想要实现一个什么功能,需要有什么,怎么可以得到。学会层次化设计,这样会使思路更清晰。
刚开始写代码时不知道计数器的工作原理,把老师的计数器原理代码复制运行研究。下班测试发现一直都是00,就感觉是因为时钟信号太快了,无法看到,所以又加了

 if(count % 10000000 == 0)q <=q+1;
发现还是不可以,就给代码加了一个分频,就可以正常运行了。
加分频前:
module counter_(input [3:0] data,input reset_n, clk,en,load,output reg [3:0] q
);
reg count;always@(posedge clk, negedge reset_n)if (!reset_n)    // 异步复位q<=0;else if (load)   // 同步加载数据dataq<=data;else if (en)      // 若load=0在en控制下计数begincount <= count + 1; if(count % 10000000 == 0)q <=q+1;end
Endmodule
加分频后:
module counter_(input [3:0] data,input reset_n, clk,en,load,output reg [3:0] q
);
reg [26:0]count;
reg s_pulse;always@(posedge clk, negedge reset_n)if (!reset_n) begin   // 异步复位q<=0;count <= 0;endelse if (load)   // 同步加载数据dataq<=data;else if (en)      // 若load=0在en控制下计数begincount <= count + 1; if(count == 100000000 -1)begincount <= 0;endif(count == 0)begins_pulse <= 1;endelse begins_pulse <= 0;endif(s_pulse) beginif(q == 15) beginq <= 0;endelse beginq <= q + 1;endend
end
Endmodule

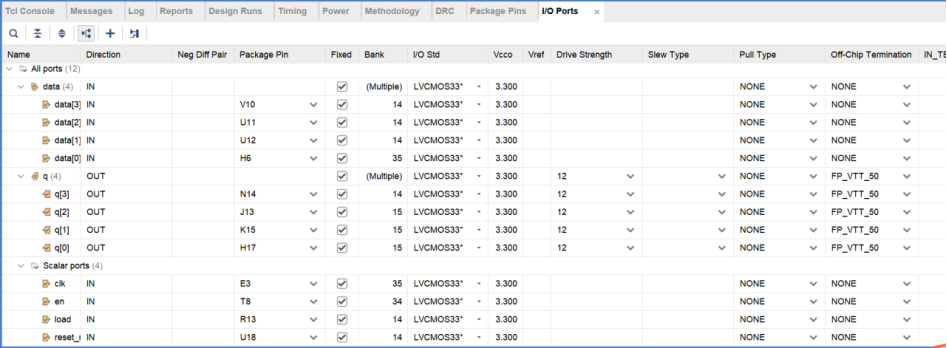

管脚:
利用led灯来查看数是否正常每秒加一。这里实现的有置数功能。
在这里插入图片描述

上板:
有演示视频,名字是“测试视频”

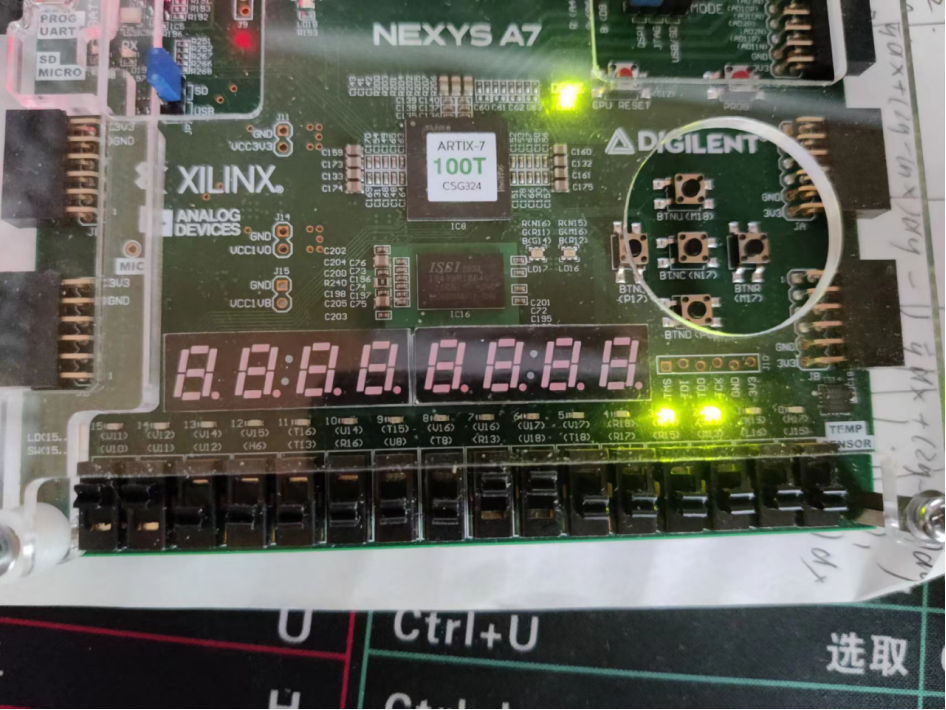

将U18和R13拉高置数:
在这里插入图片描述

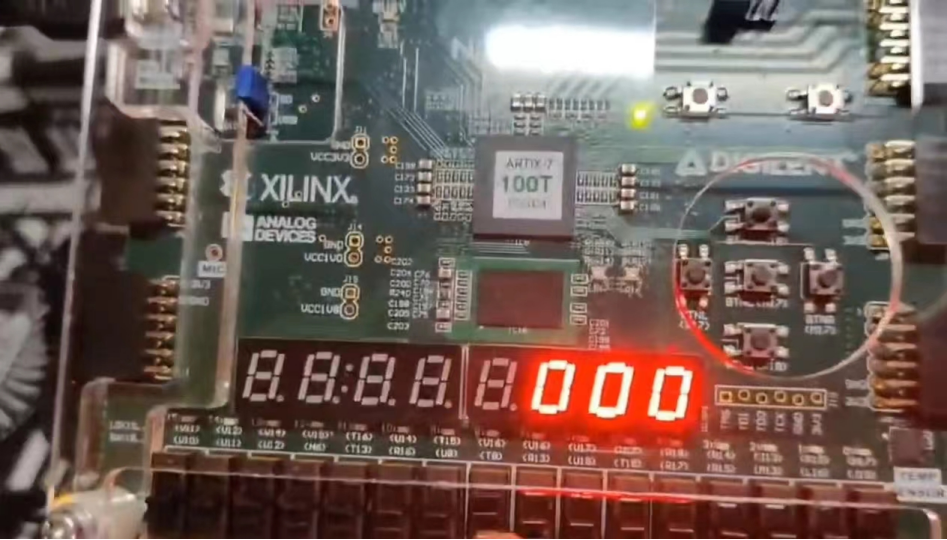

将R13拉低,T8拉高,开始计数:
在这里插入图片描述

综上,我们需要多思考,多测试,学会把一个大任务拆分,一个一个解决。
