【KiCad】立创封装导入KiCad

news 2025/8/30 12:05:42

笔者在画板子的过程中偶尔遇到一些元件，在KiCad里是没有封装的或者难以寻找，刚好立创商城里有这个器件的封装，比较快捷的办法就是将立创的封装导入。

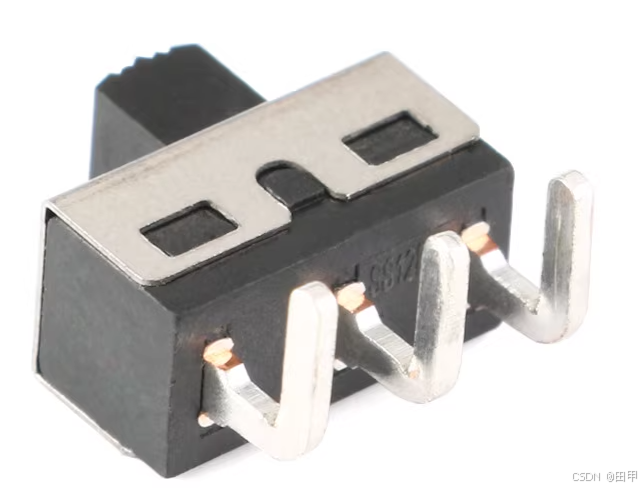

这里以SS12D06开关为例

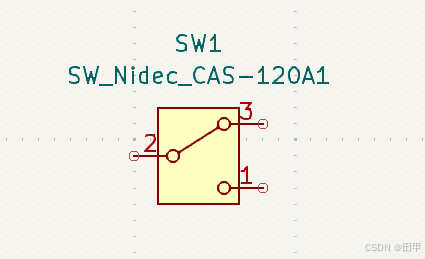

如图所示的KiCad中的开关原理图符号，其封装并不适配

打开立创商城

立创商城_一站式电子元器件采购自营商城_嘉立创电子商城

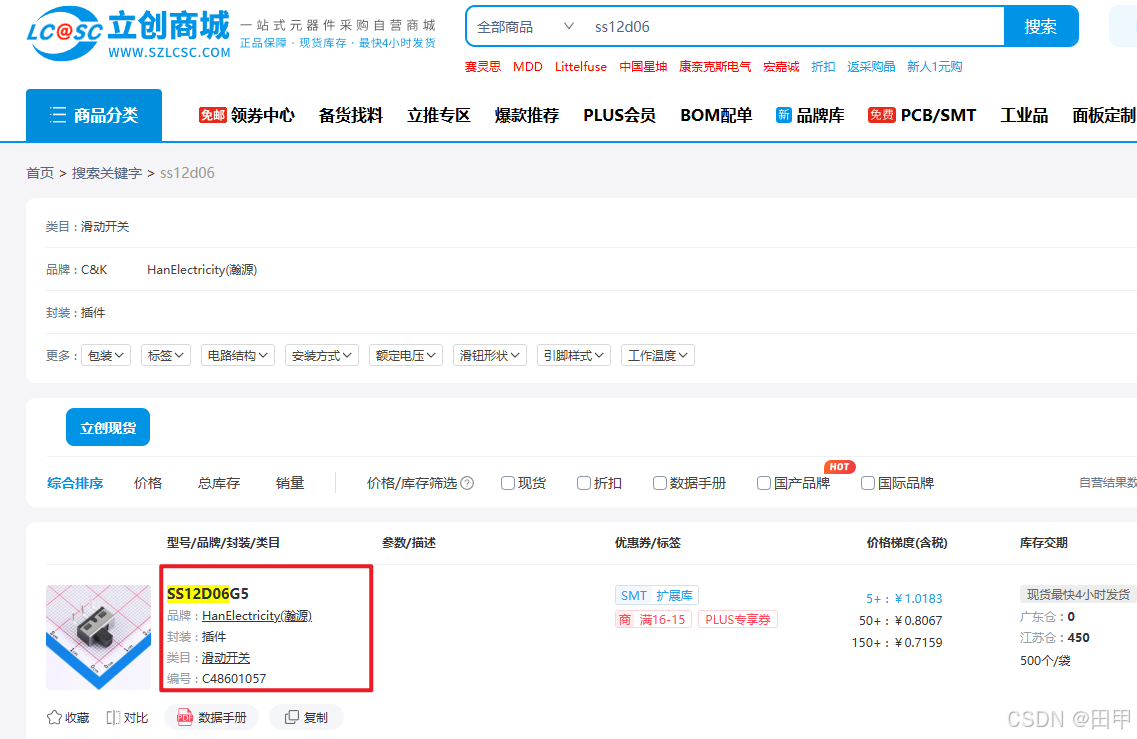

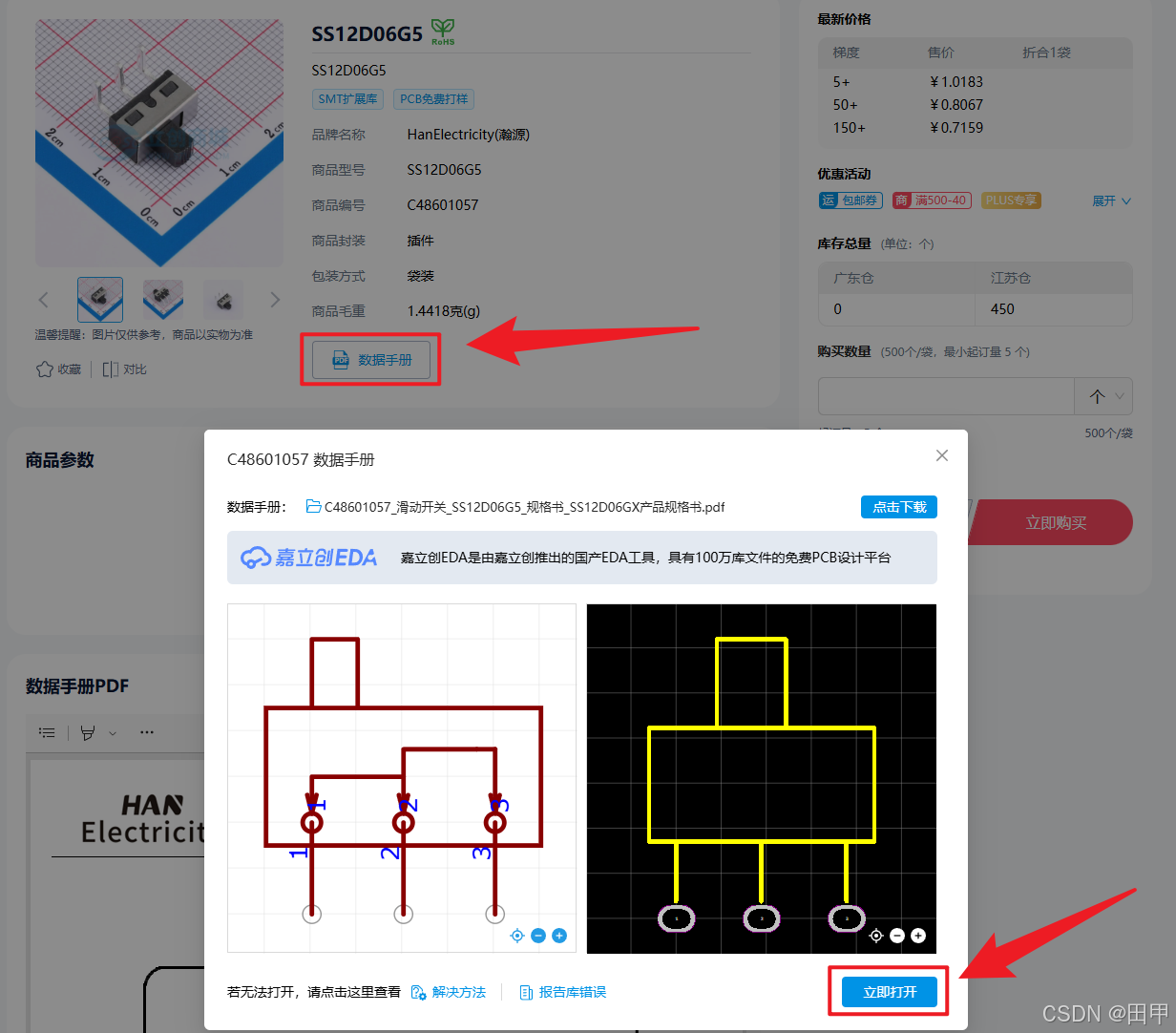

搜索SS12D06

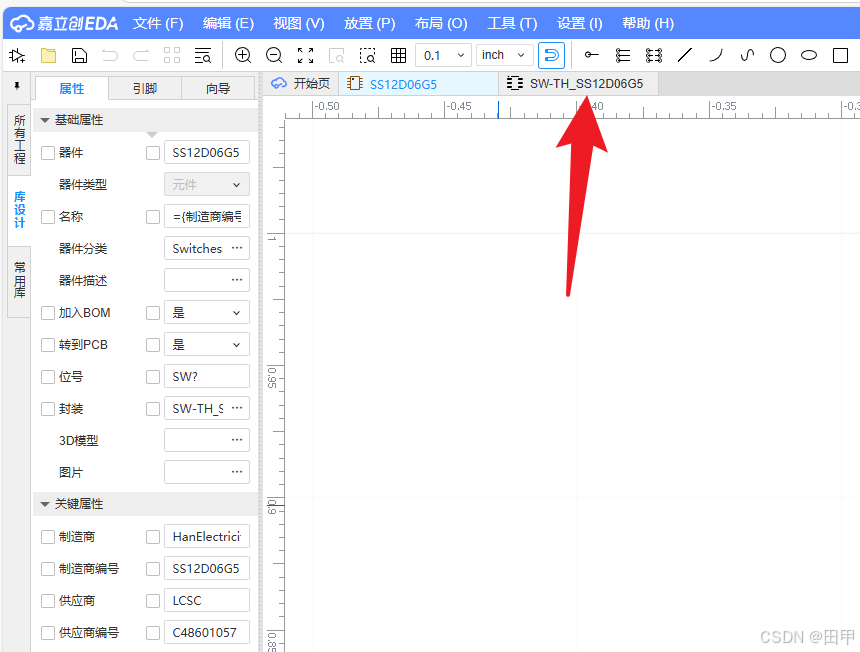

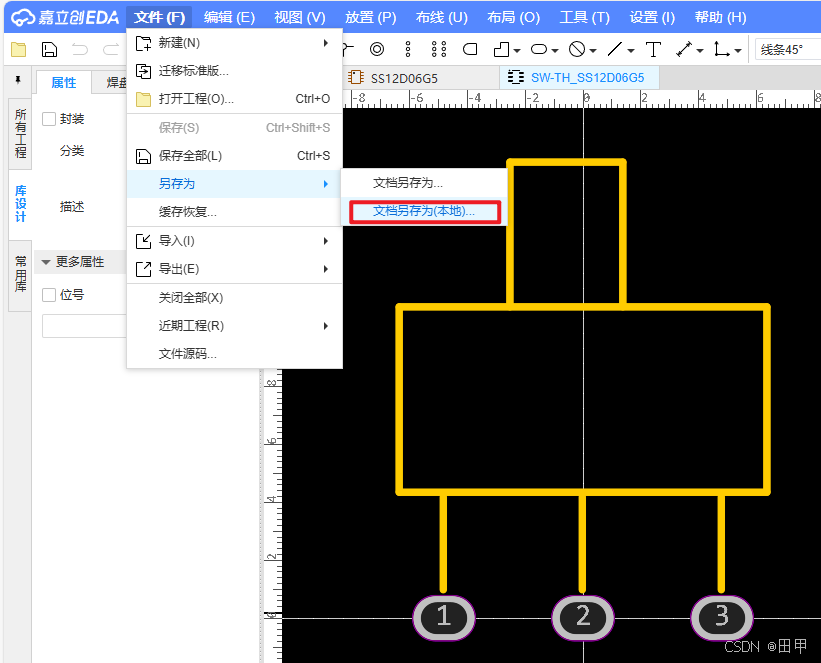

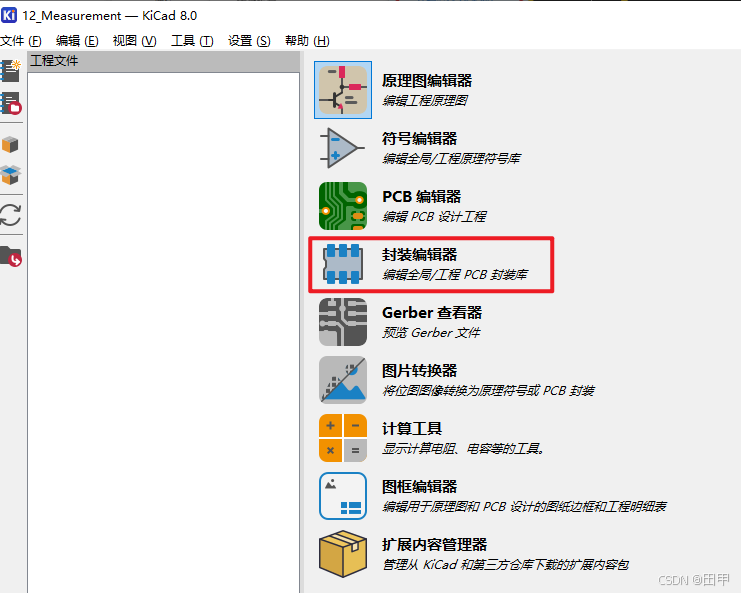

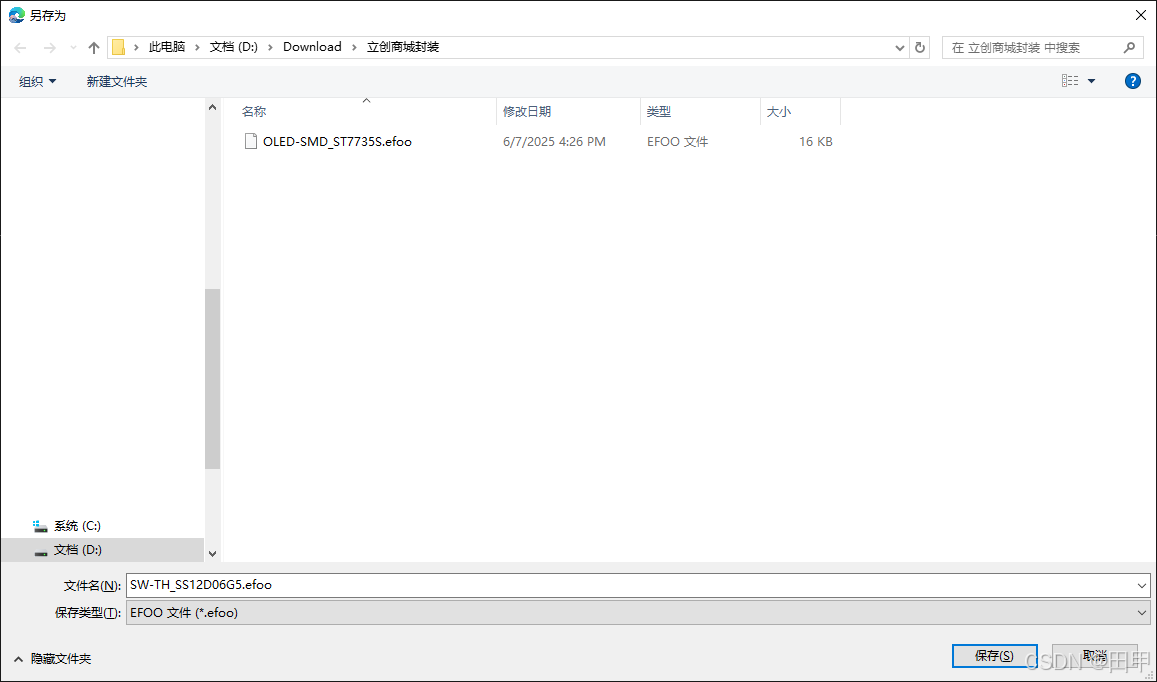

此时已经下载好了，进入KiCad软件，打开封装编辑器

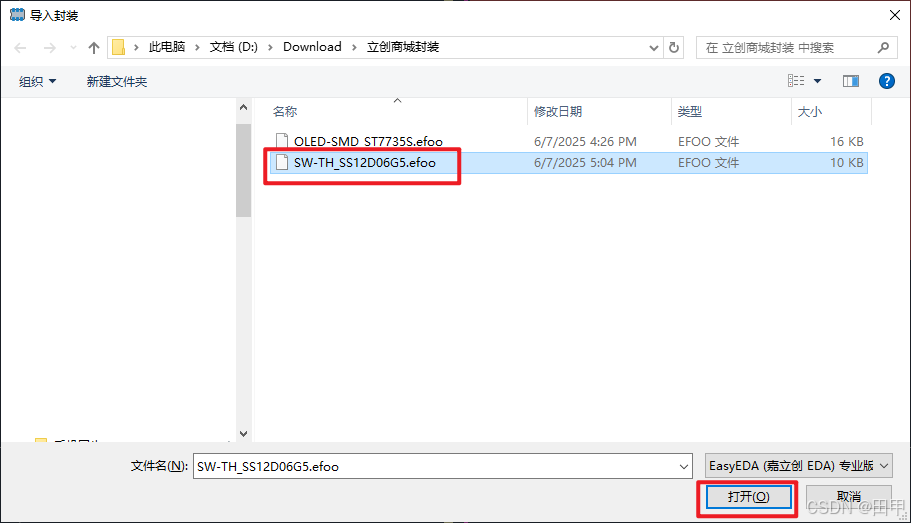

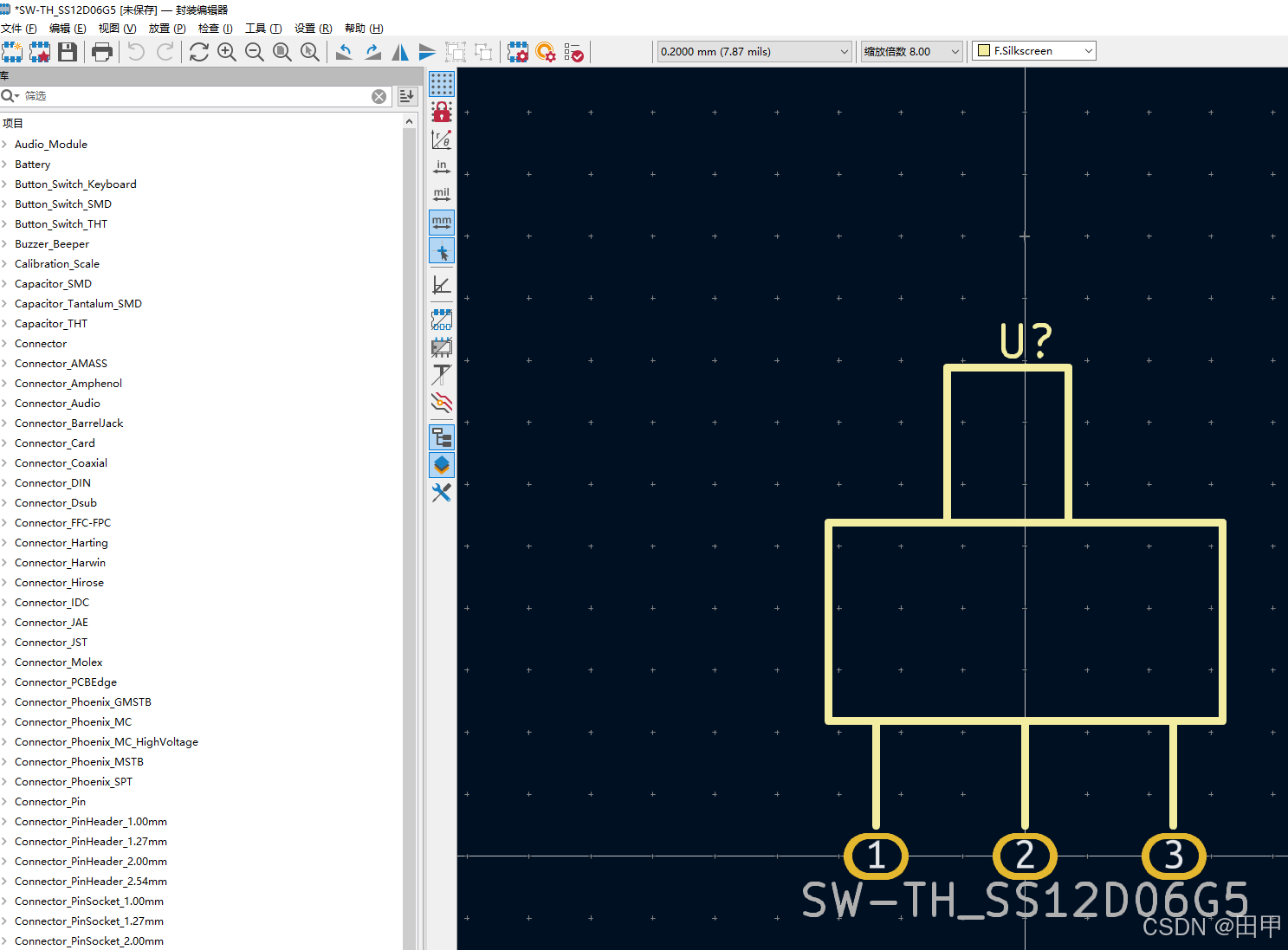

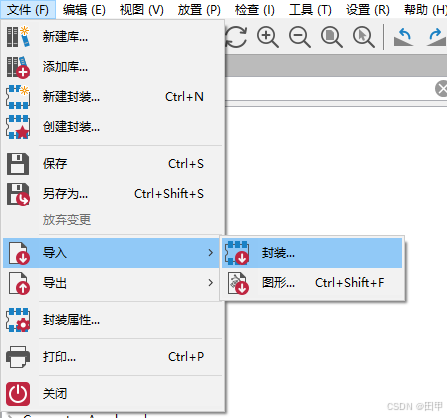

导入封装

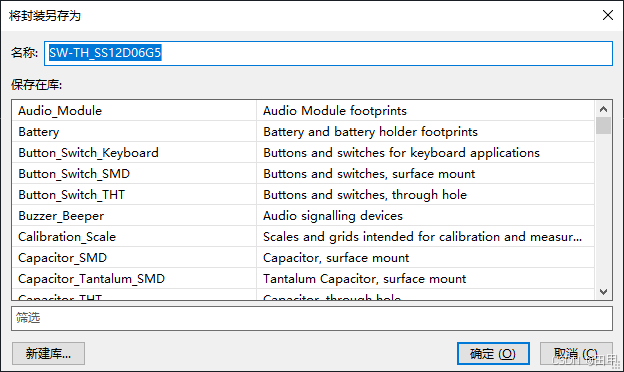

点击包存或者按下CTRL+S即可将封装存在KiCad的库中

修改原理图符号关联的封装
