开疆智能Ethernet/IP转Modbus网关连接施耐德ATV320变频器配置案例

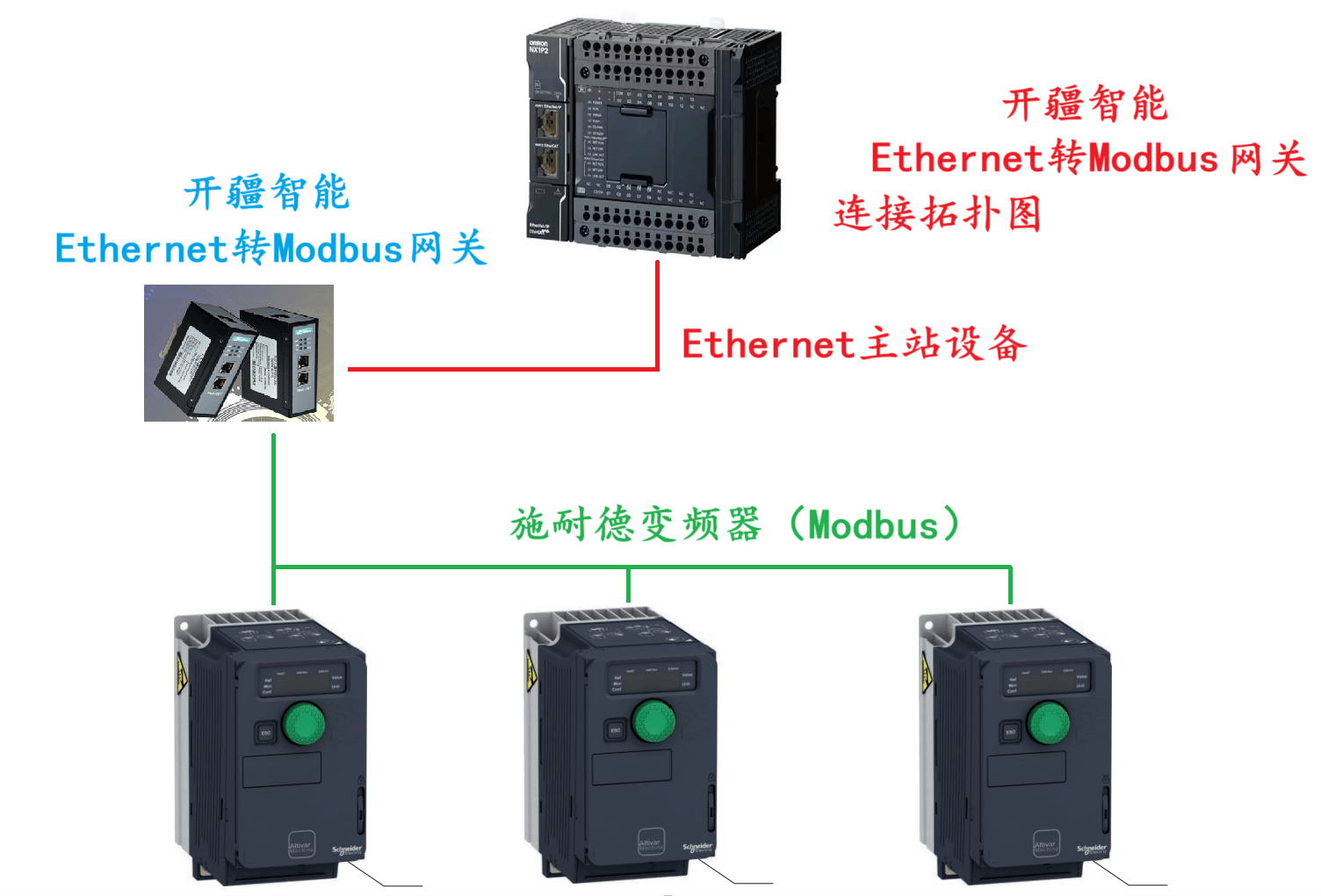

本案例是通过开疆智能Ethernet转modbus网关连接施耐德ATV320变频器的配置案例。具体步骤如下。

配置步骤：

首先打开变频器的配置手册，配置变频器相关参数。

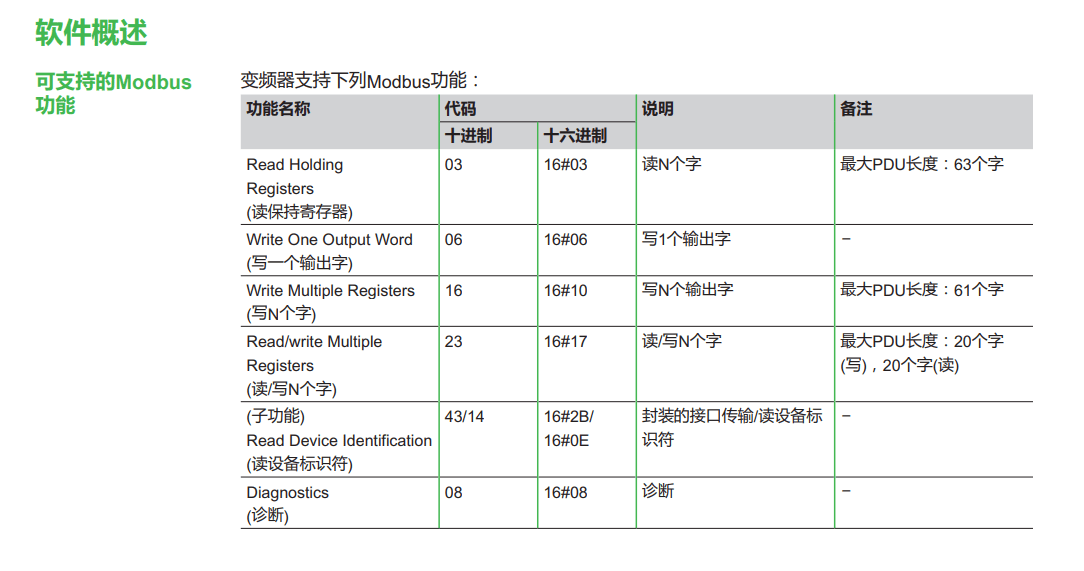

从手册中可以看到，我们可以用到03/06/16三个功能码

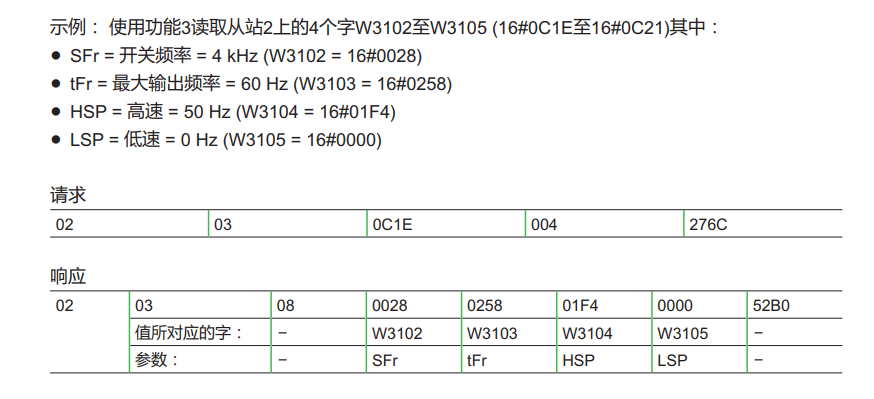

从范例上可以看到如下数据站地址：02功能码：03寄存器地址：0C1EHex（3102Dec）寄存器数量：4

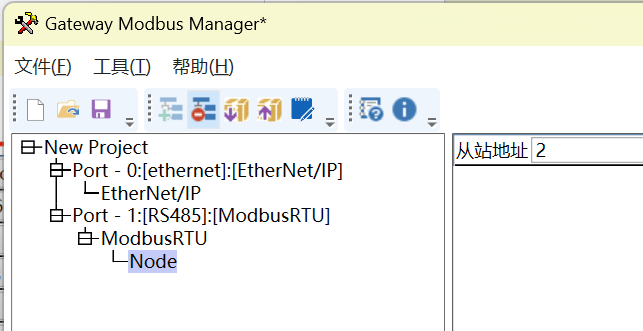

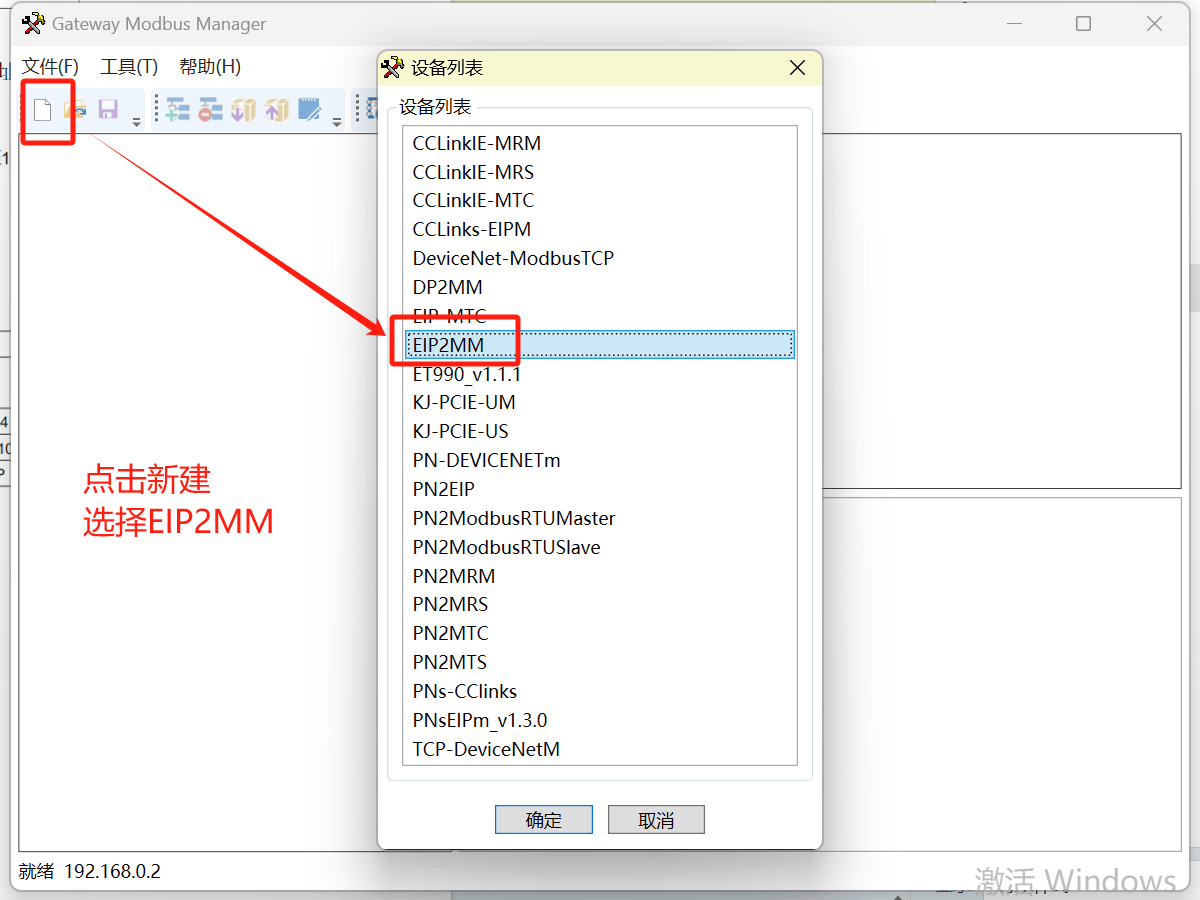

记住参数后打开网关配置软件“Gateway Configuration Studio”并新建项目。

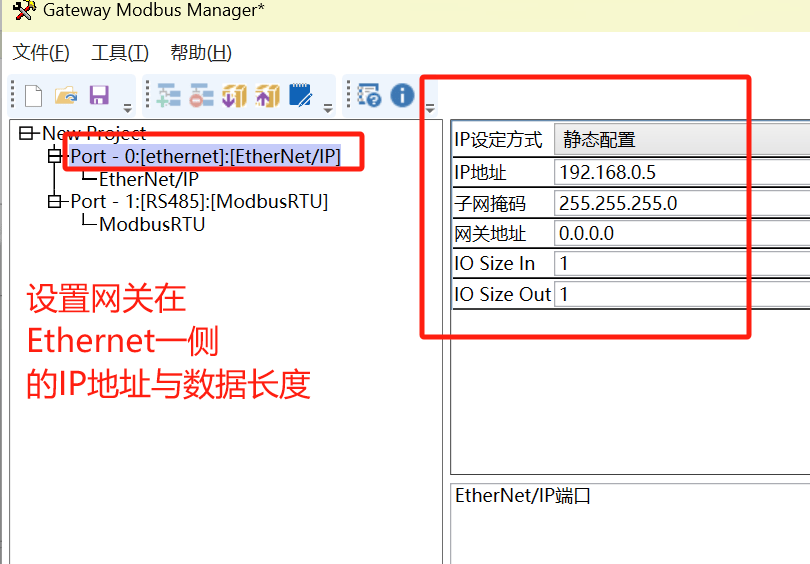

设置网关在Ethernet一侧的IP地址与输入输出的数据长度。

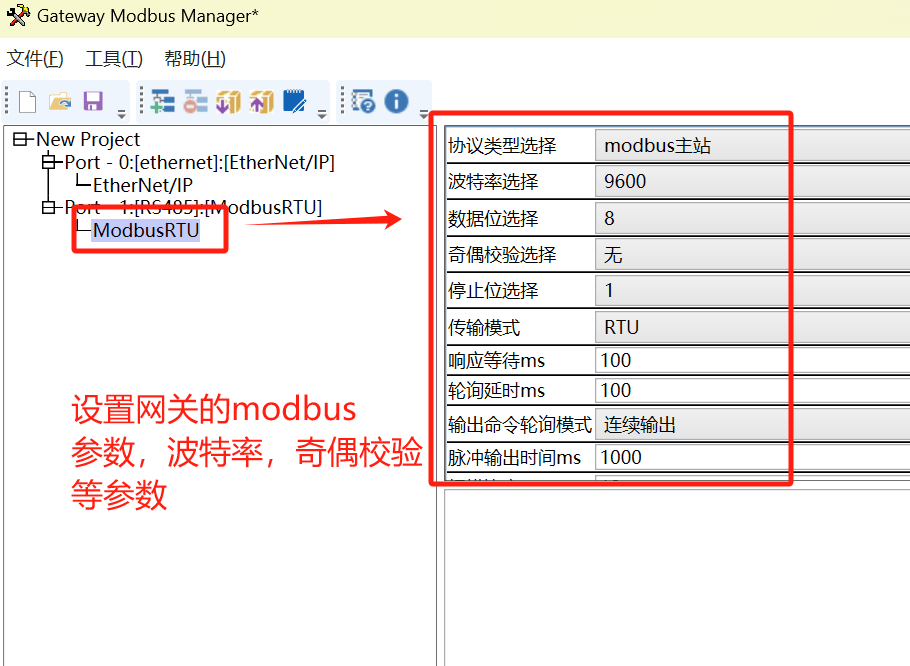

设置网关的modbus参数，如波特率，奇偶校验超时时间等。

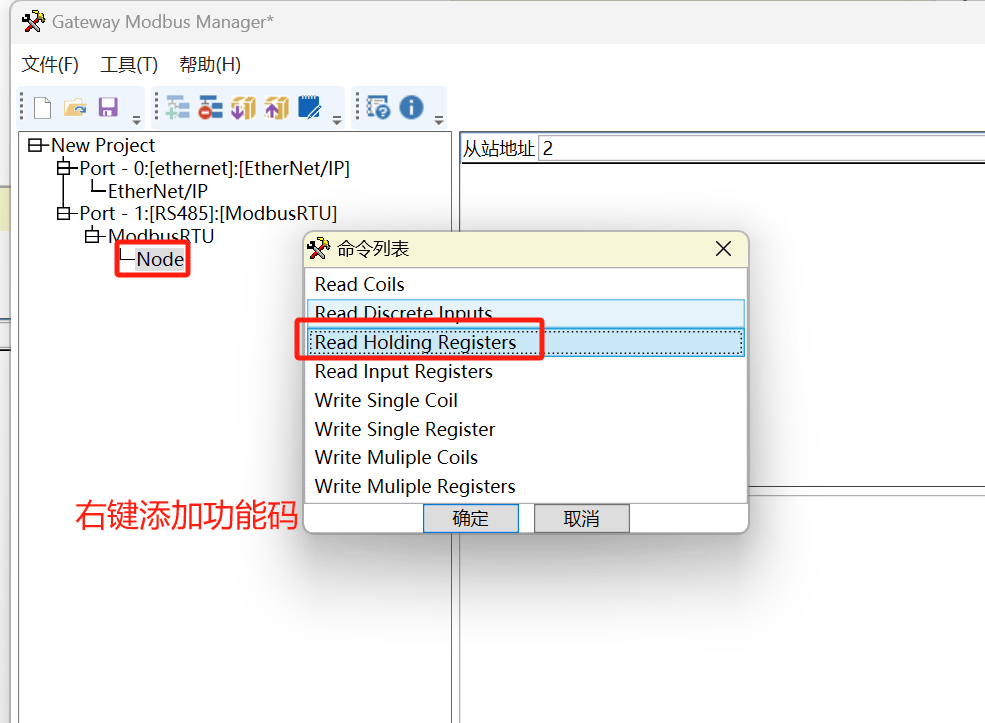

添加从站地址以及对应功能码

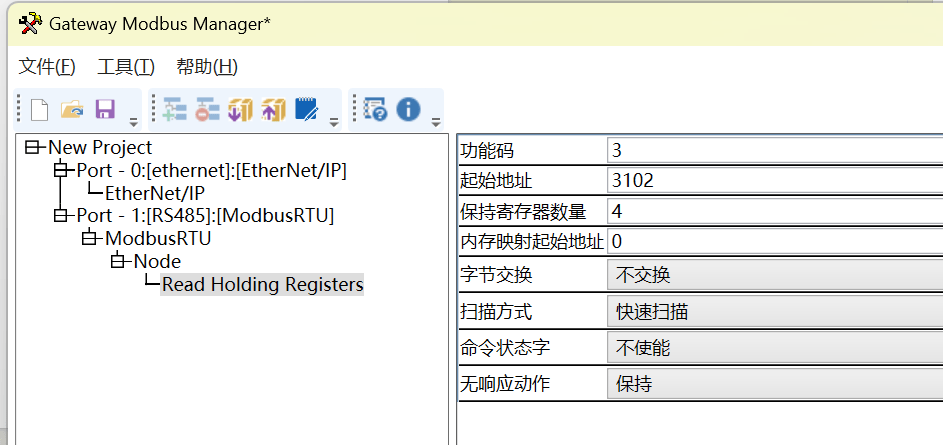

填写寄存器地址3192及数量4

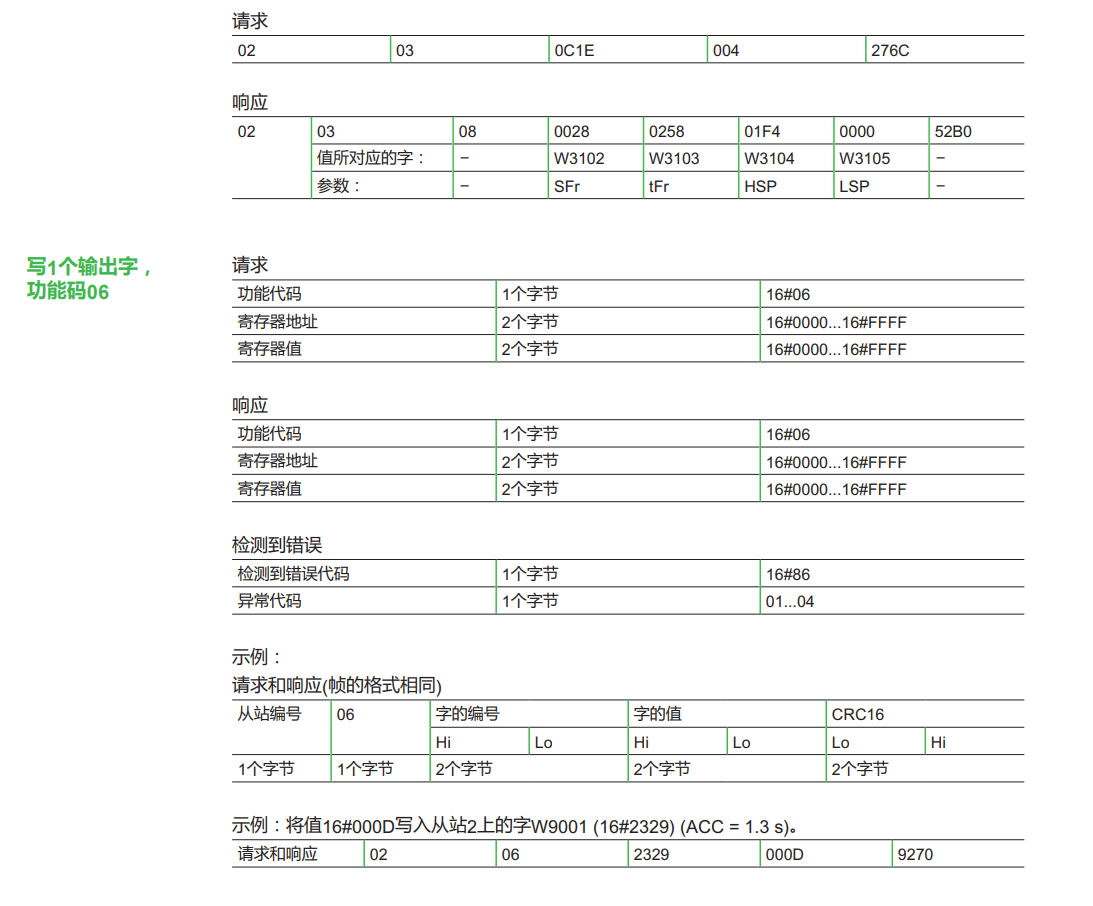

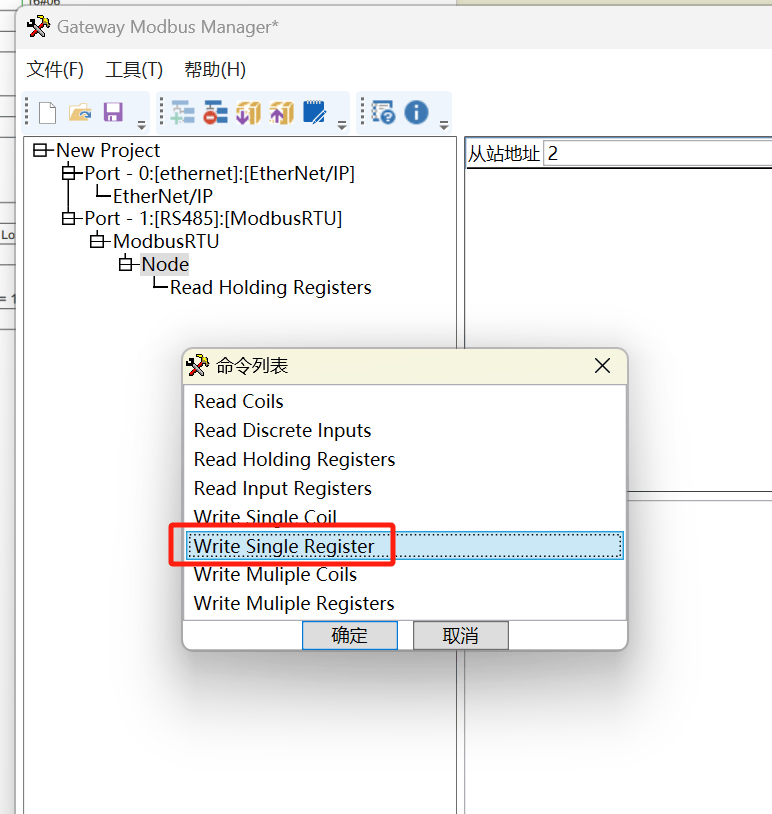

写功能同理，寄存器地址为9001，由于06功能码是写单寄存器，所以不用考虑寄存器数量。

废止一个新功能码06H

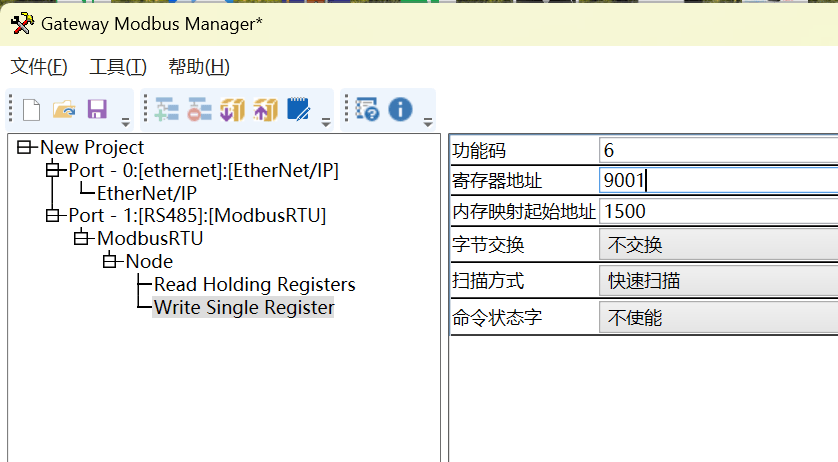

填写地址9001

到此网关部分配置完成，将配置下载进网关即可。

Ethernet/Ip组态

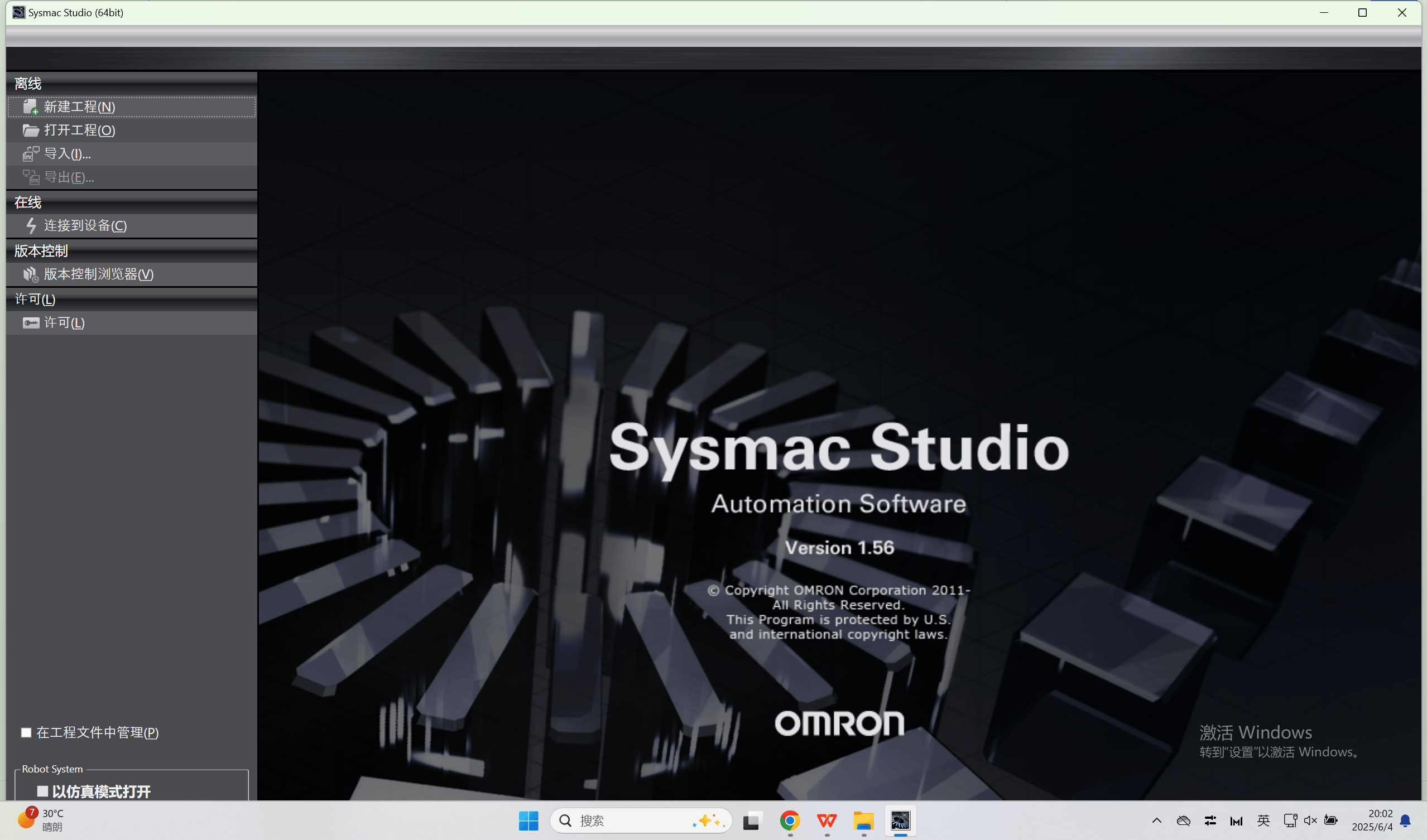

打开主站组态软件“Sysmac Studio”并新建项目。

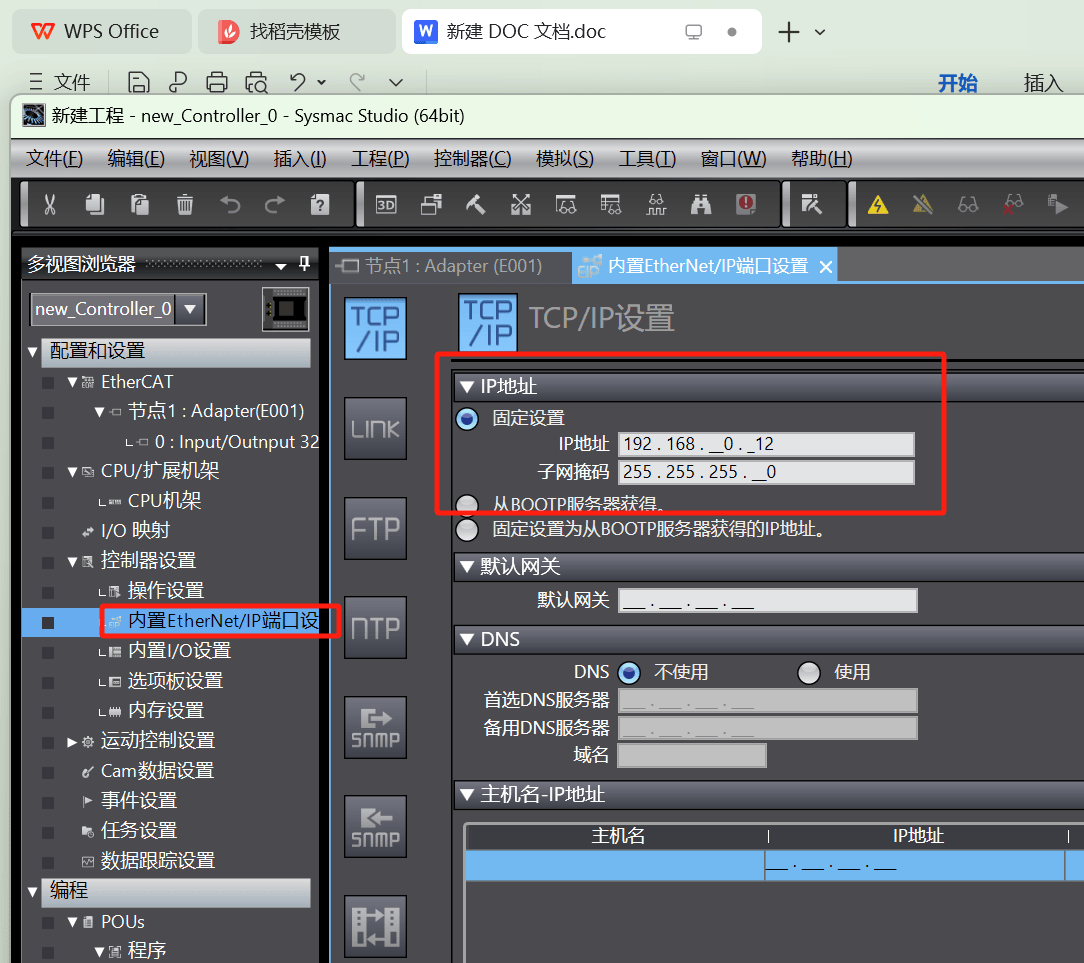

设置PLC的IP地址

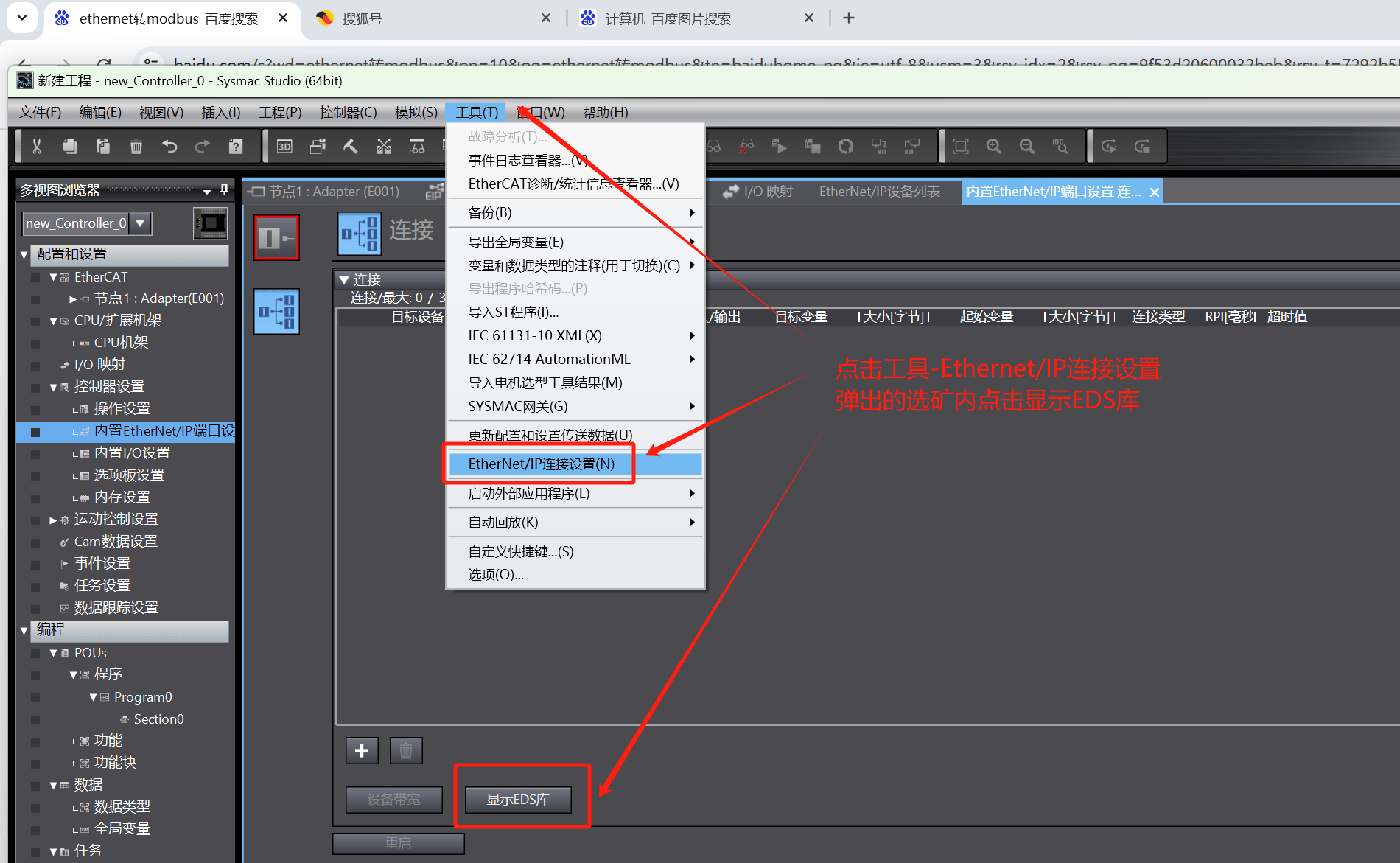

点击工具-Ethernet/IP连接设置，在弹出的选个框内选择显示EDS库

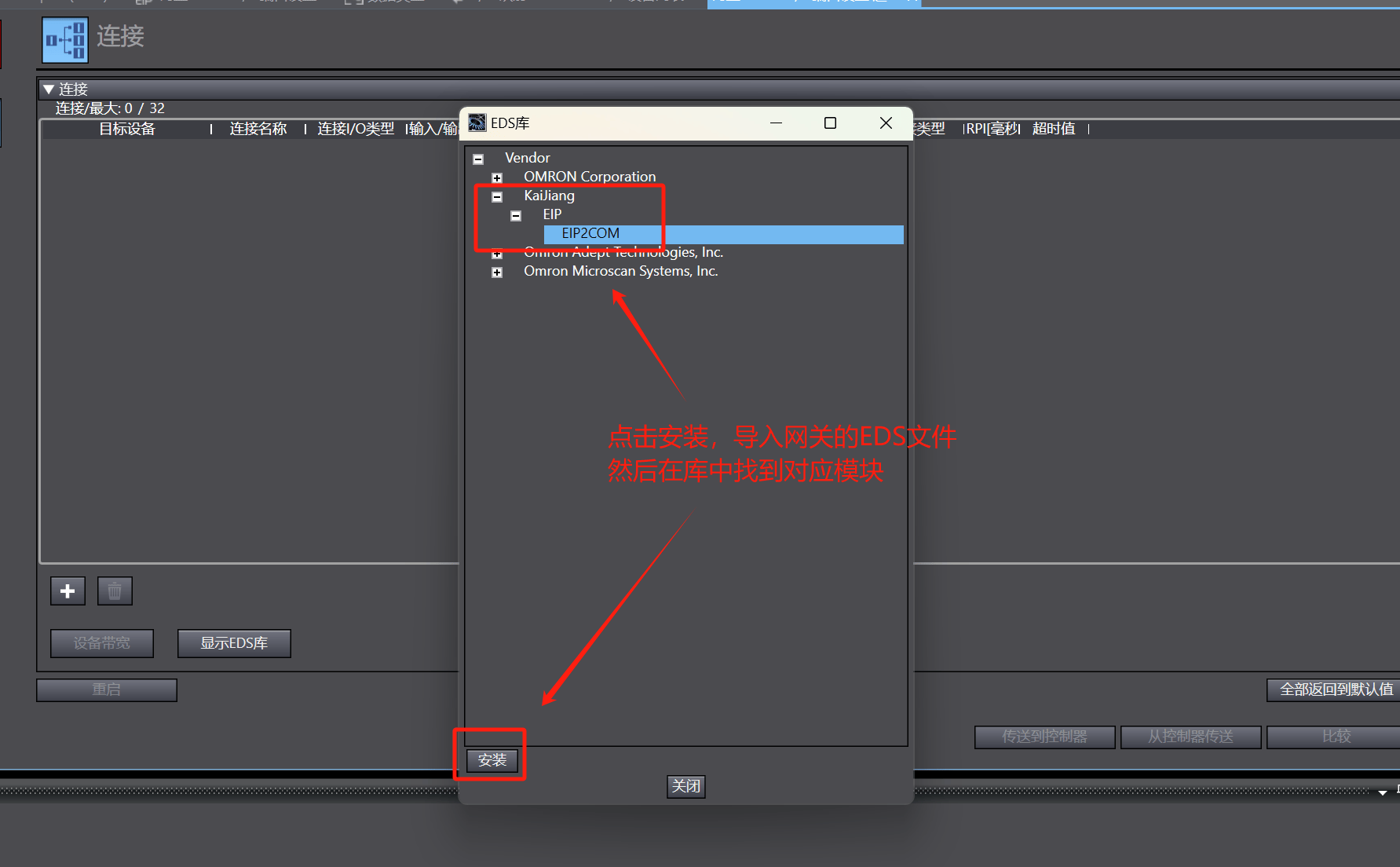

开始安装网关EDS文件，并在完成后选择对应模块。

添加全局变量并关联

在PLC组态软件的Ethernet/IP端口设置中将全局变量关联至网关组态。

配置完成后将组态下载到欧姆龙PLC即可。

到此完整配置结束，观察网关指示灯正常工作即可。
