巨控GRM550系列，西门子 S7-1200 PLC 远程上下载与调试技术方案
西门子 S7-1200 PLC 远程上下载与调试技术方案
一、项目背景与痛点
传统 PLC 维护需工程师亲临现场，面临差旅耗时、响应滞后、人力紧缺等问题。尤其对于小型程序修改，现场派遣成本高、效率低，严重影响项目进度。
二、解决方案：巨控 GRM552Y-CHE 远程模块
本方案利用 GRM552Y-CHE 智能模块，构建安全、高效的远程通道，实现：
- 远程程序上下载：无需亲临现场，即可上传/下载 PLC 程序。
- 在线实时监控与调试：工程师可远程实时监控 PLC 运行状态、调试程序。
- 多网络接入：模块支持现场有线网络、4G 移动网络、手机热点 WiFi 三种方式联网，适应性强。

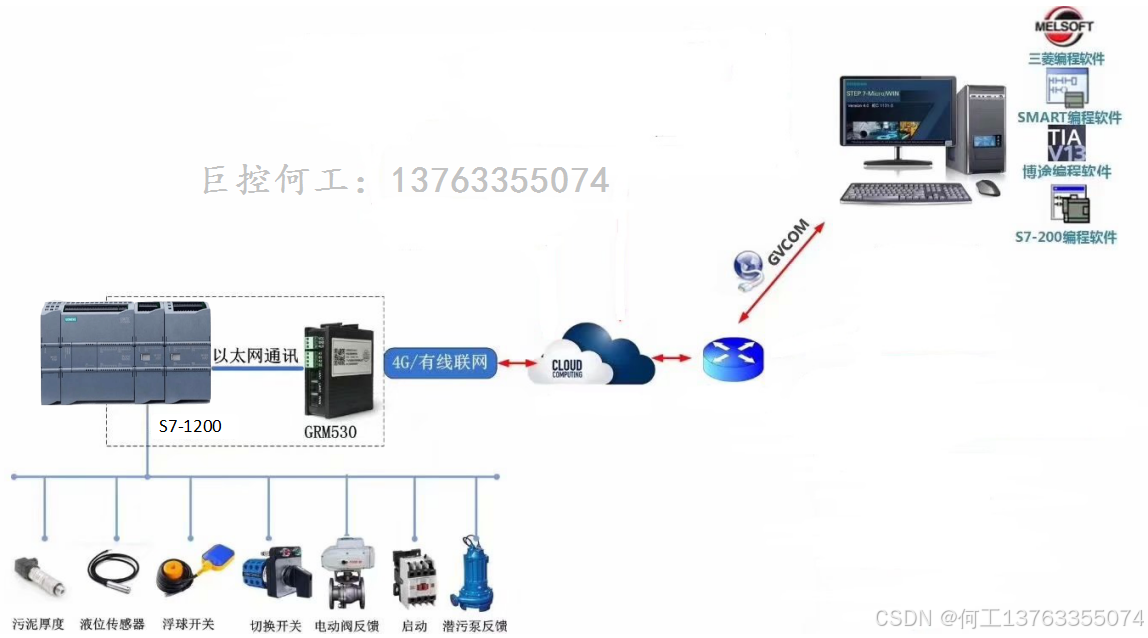

三、系统架构与硬件需求

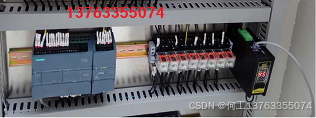

- 现场层：
- 西门子 S7-1200 PLC 1 台
- 巨控 GRM552Y-CHE 模块 1 台
- 连接方式：GRM552Y-CHE 通过网口直连 S7-1200 PLC。
- 远程层：
- 工程师编程电脑（安装西门子博途 TIA Portal 软件、巨控 GVCOM3 软件）
- 互联网接入：GRM552Y-CHE 通过 4G 卡/网线/WiFi 接入互联网。
四、核心配置步骤
- 安装配置 GVCOM3：
- 在工程师电脑安装 GVCOM3 软件。

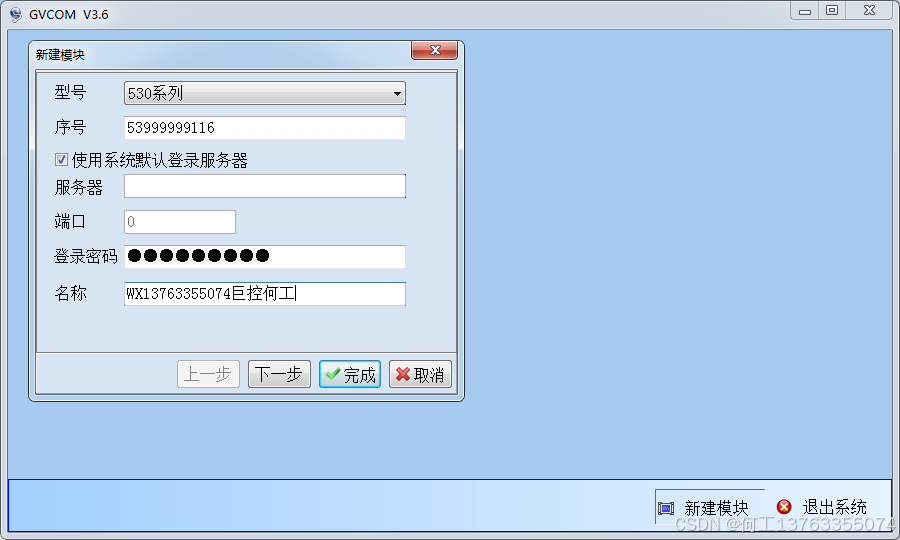

- 新建 GRM 模块项目，输入模块唯一序列号及安全密码（出厂密码需修改）。
- 配置虚拟通道：
- 在 GVCOM3 中创建
NET类型网口通道。 - 设置通道 IP 地址（需与 PLC IP 地址在同一网段，例如 PLC IP
192.168.2.143，通道 IP 可设192.168.2.22）。
- 在 GVCOM3 中创建
- 博途远程连接：
- 打开西门子博途软件。
- 点击“下载”设备，在“接口”选择框中，选择 GVCOM3 创建的虚拟网卡（如
TAP-Win32 Adapter V9）。 - 搜索在线 PLC，即可像本地操作一样进行程序下载、上传和在线监控调试。
*
五、方案优势
- 显著降本增效：消除差旅成本与时间，工程师可同时处理多地项目。
- 快速响应：即时解决现场程序问题，避免项目延误。
- 操作便捷：配置简单，工程师使用习惯不变（通过博途软件直接操作）。
- 安全可靠：支持密码认证，保障远程连接安全。
- 广泛兼容：核心方案同样适用于其他主流品牌 PLC（如三菱、欧姆龙、AB 等）。
六、总结
基于巨控 GRM552Y-CHE模块的远程方案，有效解决了 PLC 维护对现场人员的依赖，是提升自动化工程服务效率、降低运维成本的关键工具。其部署灵活、操作便捷、安全可靠的特点，使其成为现代工业远程运维的优选方案。
