Halcon腐蚀例子

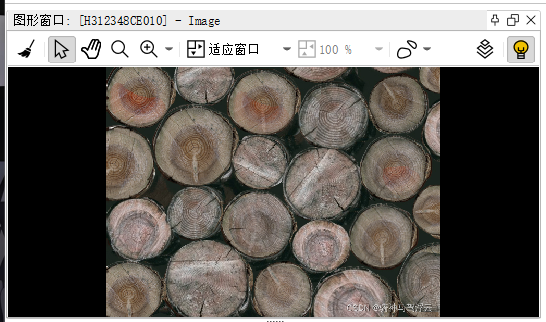

 原图：

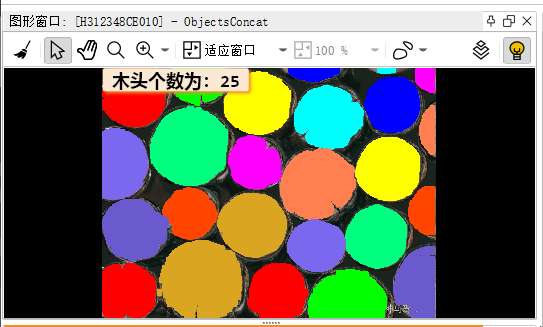

最终效果图：

 我们要实现上面的效果，可以先去进行阈值分割把相连和不相连分开计算最后合并在一起。

read_image (Image, '1')
*把彩色图像转成灰色图像
rgb1_to_gray (Image, GrayImage)

1.阈值分割统计未粘连在一起的

threshold (GrayImage, Region, 50, 255)
*矩形开运算 矩形大小是宽度10 高度为10
opening_rectangle1 (Region, RegionOpening, 10, 10)
connection (RegionOpening, ConnectedRegions)
select_shape (ConnectedRegions, SelectedRegions, 'area', 'and', 300, 20000)
*未连接的个数
count_obj (SelectedRegions, Number)

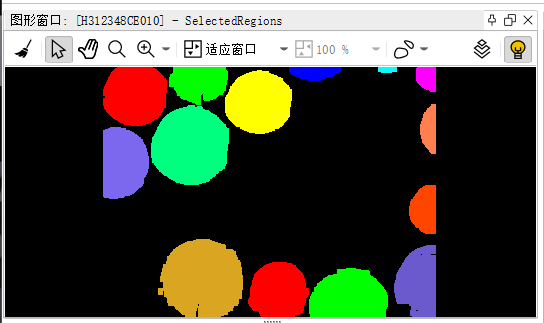

为粘连的木头：

 数量：

2.统计连在一起的使用膨胀运算

select_shape (ConnectedRegions, SelectedRegions1, 'area', 'and', 20000, 99999)
erosion_circle (SelectedRegions1, RegionErosion, 13.5)
connection (RegionErosion, ConnectedRegions1)*膨胀运算：用于扩大物体边缘
dilation_circle (ConnectedRegions1, RegionDilation, 13.5)
count_obj (RegionDilation, Number1)

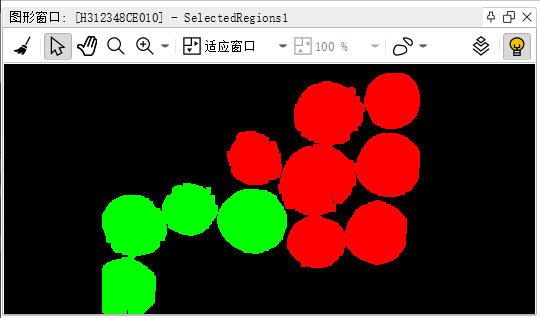

粘连的木头：

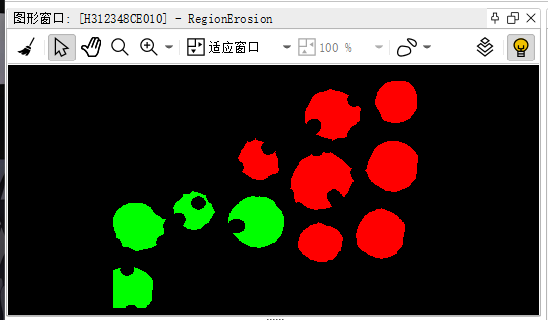

使用膨胀运算后的结果：

 粘连木头的个数：

3.最后计算总体个数

*合并俩个区域
concat_obj (SelectedRegions, RegionDilation, ObjectsConcat)
*获取区域对象个数
count_obj (ObjectsConcat, Number2)
dev_display (Image)
dev_display (ObjectsConcat)
dev_get_window (WindowHandle)
set_display_font (WindowHandle, 16, 'mono', 'true', 'false')
dev_disp_text ('木头个数为：'+Number2, 'image', 0, 0, 'black', [], [])

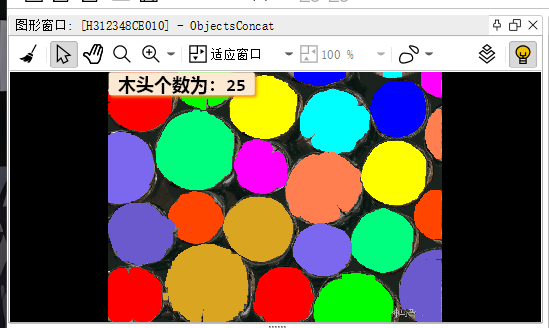

 最终效果图：
