Three.js中AR实现详解

以下是Three.js中实现AR功能的详细解析，涵盖技术原理、实现步骤、核心组件及优化策略：

🧩 一、技术基础

AR.js框架的核心作用

AR.js是Three.js实现AR的基石，提供以下核心能力：

多模式追踪：支持图像标记（Pattern Marker）、自然特征（NFT）、地理位置（Location Based）及平面检测（WebXR）。
跨平台性：基于WebGL和WebRTC，兼容iOS/Android/PC主流浏览器，无需安装插件。
轻量化：核心库仅200KB（gzip压缩），渲染效率达60fps。

Three.js与AR.js的协作关系

Three.js负责3D场景渲染，AR.js处理现实世界追踪与虚拟对象对齐：

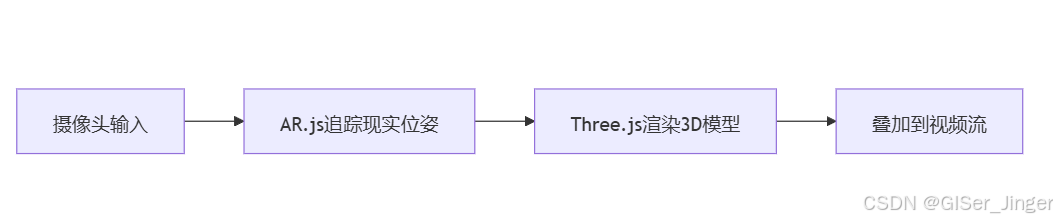

在这里插入图片描述

⚙️ 二、实现步骤详解

步骤1：环境搭建

引入依赖库

      <!-- 使用A-Frame简化开发（推荐） --><script src="https://aframe.io/releases/1.4.0/aframe.min.js"></script><script src="https://raw.githack.com/AR-js-org/AR.js/master/aframe/build/aframe-ar.js"></script><!-- 或Three.js原生集成 --><script src="https://cdnjs.cloudflare.com/ajax/libs/three.js/r128/three.min.js"></script><script src="https://raw.githack.com/AR-js-org/AR.js/master/three.js/build/ar.js"></script>

启动本地服务器

   使用http-server避免跨域问题：npm install -g http-serverhttp-server -o

步骤2：标记生成与模型准备

创建图像标记（.patt文件）

工具：https://jeromeetienne.github.io/AR.js/three.js/examples/marker-training/examples/generator.html

要求：正方形PNG（≥512×512），高对比度+非对称图案（示例：）

操作：上传图像 → 设置Pattern Ratio=0.7 → 下载.patt文件
准备3D模型

格式：GLTF（支持动画/PBR材质）或OBJ

优化：面数≤10万三角面，纹理≤2MB

工具：Blender建模或https://sketchfab.com/下载免费模型

步骤3：场景集成

方案A：A-Frame声明式开发（快速入门）

<a-scene embedded arjs><a-marker type="pattern" url="assets/marker.patt"    <!-- 替换为你的.patt路径 -->
<a-entity gltf-model="assets/model.glb" scale="0.5 0.5 0.5"position="0 0.5 0"       <!-- 模型悬浮高度 -->></a-entity></a-marker><a-entity camera></a-entity>
</a-scene>

方案B：Three.js编程式开发（灵活控制）

// 初始化场景
const scene = new THREE.Scene();
const camera = new THREE.PerspectiveCamera(60, window.innerWidth/window.innerHeight, 0.1, 100);
scene.add(camera);// 配置AR追踪
const arToolkitContext = new THREEx.ArToolkitContext({cameraParametersUrl: 'https://raw.githubusercontent.com/AR-js-org/AR.js/master/data/data/camera_para.dat',detectionMode: 'mono'
});
arToolkitContext.init(() => camera.projectionMatrix.copy(arToolkitContext.getProjectionMatrix()));// 绑定标记与模型
const markerControls = new THREEx.ArMarkerControls(arToolkitContext, camera, {type: 'pattern',patternUrl: 'assets/marker.patt'
});
const model = await new GLTFLoader().loadAsync('assets/model.glb');
scene.add(model.scene);

步骤4：交互与动画增强

模型动画控制

     model.animations.forEach(clip => {const mixer = new THREE.AnimationMixer(model.scene);mixer.clipAction(clip).play();});用户交互事件  // 点击模型旋转window.addEventListener('click', () => {raycaster.setFromCamera(mouse, camera);const intersects = raycaster.intersectObject(model.scene);if (intersects.length) model.scene.rotation.y += Math.PI/2;});

🚀 三、核心优化策略

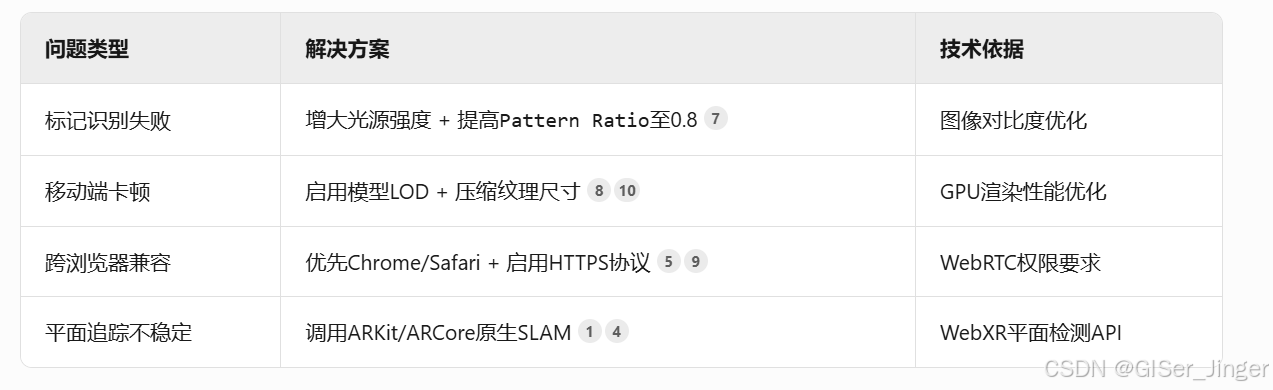

在这里插入图片描述

🌐 四、应用场景案例

教育领域

生物课本叠加3D细胞模型（NFT自然特征追踪）

电商展示

-家具AR预览（WebXR平面检测 + 物理碰撞模拟）

工业维修

设备拆解指引（多标记协同定位 + 交互动画）

💎 总结

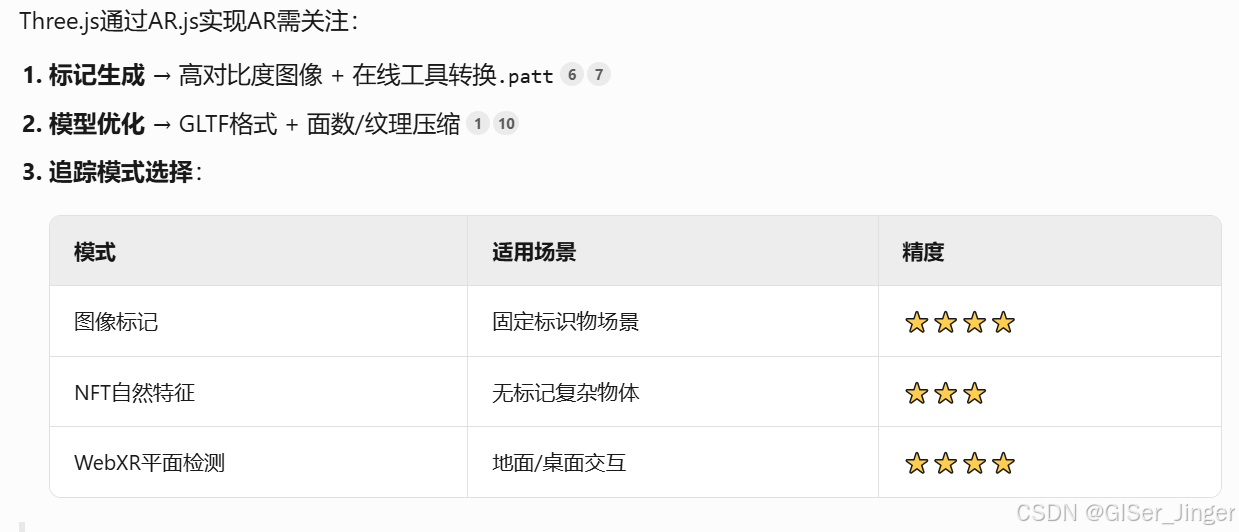

在这里插入图片描述

完整项目示例参考：https://github.com/AR-js-org/AR.js 或 https://aframe.io/blog/webvr-ar-js/

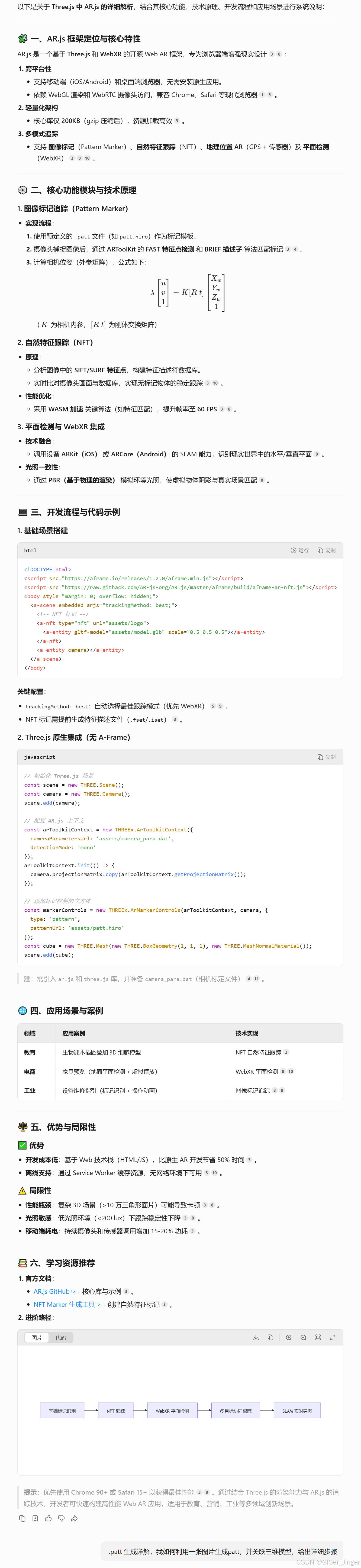

在这里插入图片描述

图像标记模式patt文件生成详解

以下是利用一张图片生成 .patt 文件并关联三维模型的完整步骤详解，结合 AR.js 框架和 3D 模型处理技术实现：

🔧 一、原理简述

.patt 是 AR.js 的图像标记模式文件，通过识别物理图像（如打印的标记图）触发 AR 内容。流程分三步：

图像预处理 → 生成 .patt 文件
3D 模型准备 → 导出兼容格式（如 GLTF、OBJ）
AR 场景集成 → 将模型绑定到标记

✅ 技术栈：AR.js（图像识别） + Three.js（3D 渲染）

🖼️ 二、详细步骤

步骤 1：准备源图像（生成 .patt 的关键）

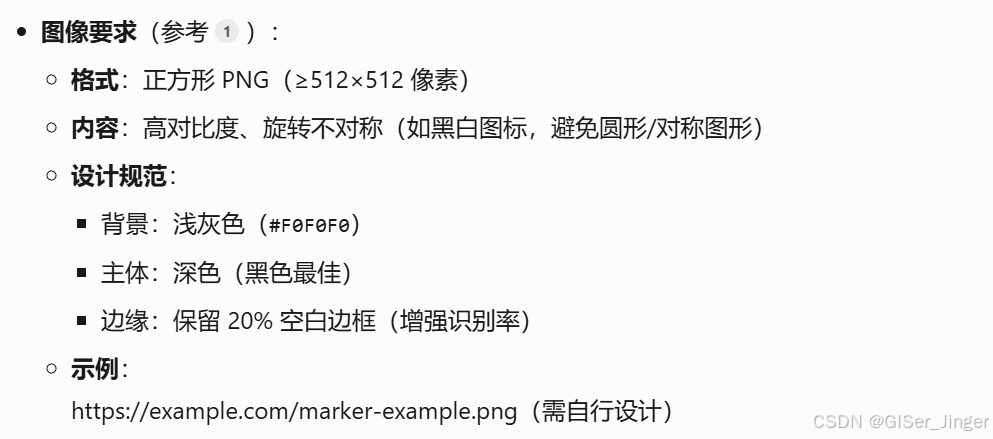

在这里插入图片描述

步骤 2：生成 .patt 文件

访问在线工具：https://jeromeetienne.github.io/AR.js/three.js/examples/marker-training/examples/generator.html

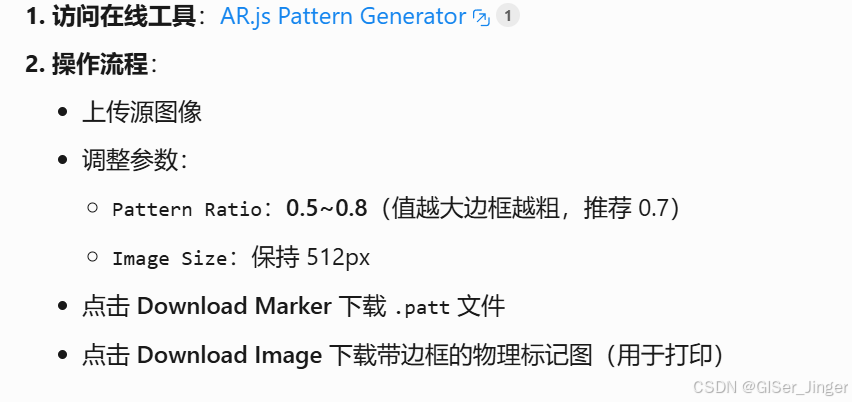

在这里插入图片描述

步骤 3：准备 3D 模型

模型来源（三选一）：
自定义建模：

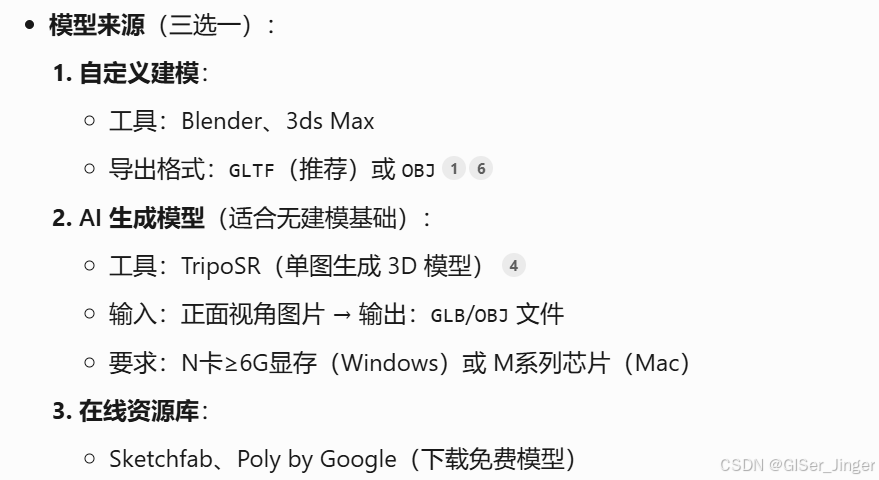

在这里插入图片描述

步骤 4：集成到 AR.js 场景

<!DOCTYPE html>
<script src="https://aframe.io/releases/1.4.0/aframe.min.js"></script>
<script src="https://raw.githack.com/AR-js-org/AR.js/master/aframe/build/aframe-ar.js"></script>
<body><a-scene embedded arjs="trackingMethod: best;"><!-- 绑定 .patt 文件 --><a-marker type="pattern" url="path/to/your-pattern.patt"  <!-- 替换为你的 .patt 路径 -->
<!-- 关联 3D 模型 --><a-entity gltf-model="path/to/model.glb" scale="0.5 0.5 0.5"position="0 0.5 0"  <!-- 模型悬浮高度 -->></a-entity></a-marker><a-entity camera></a-entity></a-scene>
</body>

⚠️ 关键配置：

trackingMethod: best：自动选择最佳追踪模式（优先 WebXR）

必须 HTTPS 环境（Chrome 要求摄像头权限）

⚙️ 三、调试与优化技巧

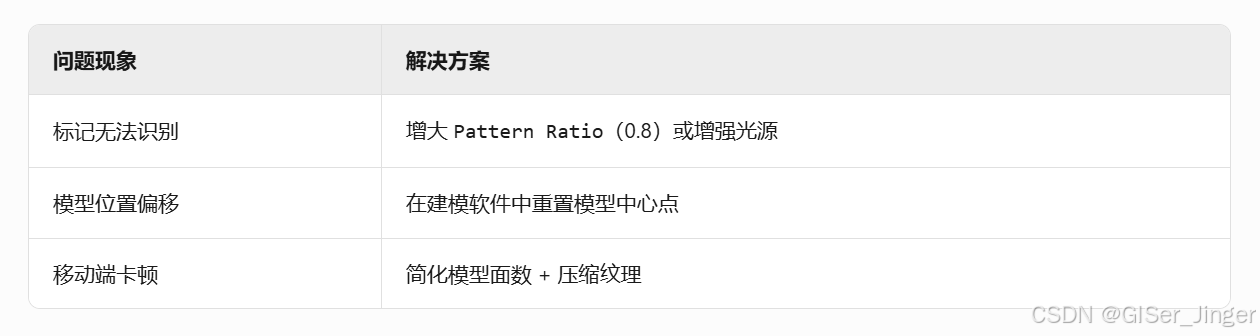

在这里插入图片描述

高级功能扩展

多标记互动：

<a-marker type="pattern" url="marker1.patt">...</a-marker>

…

事件交互（点击模型触发动画）：

      AFRAME.registerComponent('click-handler', {init: function () {this.el.addEventListener('click', () => {this.el.setAttribute('animation', 'property: rotation; to: 0 360 0; loop: true');});
});

光照适配：

<a-entity light="type: ambient; intensity: 0.8"></a-entity>

💎 四、工具与资源汇总
在这里插入图片描述

🌟 最佳实践：

打印标记时使用哑光材质纸张（减少反光干扰）

复杂场景优先用 GLTF 格式（支持动画、PBR材质）

调试工具：Chrome 手机模拟器 + AR.js 控制台日志

通过以上步骤，即可实现从图片生成 .patt 到关联 3D 模型的完整 AR 体验。深入技术细节可参考
https://ar-js-org.github.io/AR.js-Docs/。
