华为防火墙IPSec VPN全解析：配置实战与原理详解
文章目录
-
网络拓扑与基础环境
-
IPSec VPN核心概念与协商流程
-
配置命令逐层解析
-
3.1 ACL：流量筛选的守门员
-
3.2 IKE阶段1：安全通道的建立
-
3.3 IKE阶段2：数据加密的约定
-
-
配置逻辑顺序与避坑指南
-
防火墙A/B完整配置脚本

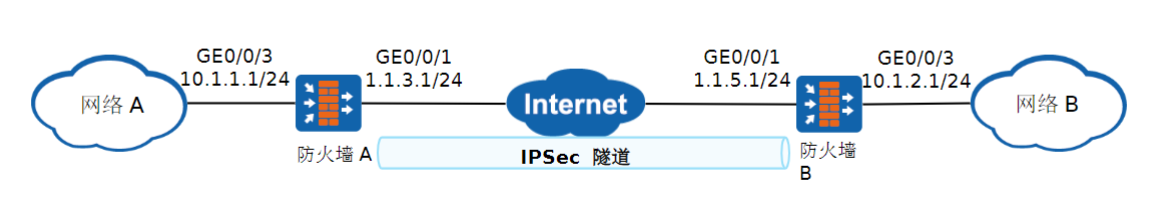

1. 网络拓扑与基础环境
设备信息：
-
防火墙A
-
公网接口：GE0/0/1
1.1.3.1/24 -
内网网段：
10.1.1.0/24
-
-
防火墙B
-
公网接口：GE0/0/1
1.1.5.1/24 -
内网网段：
10.1.2.0/24
隧道目标：实现10.1.1.0/24与10.1.2.0/24的安全通信
-
2. IPSec VPN核心协商流程

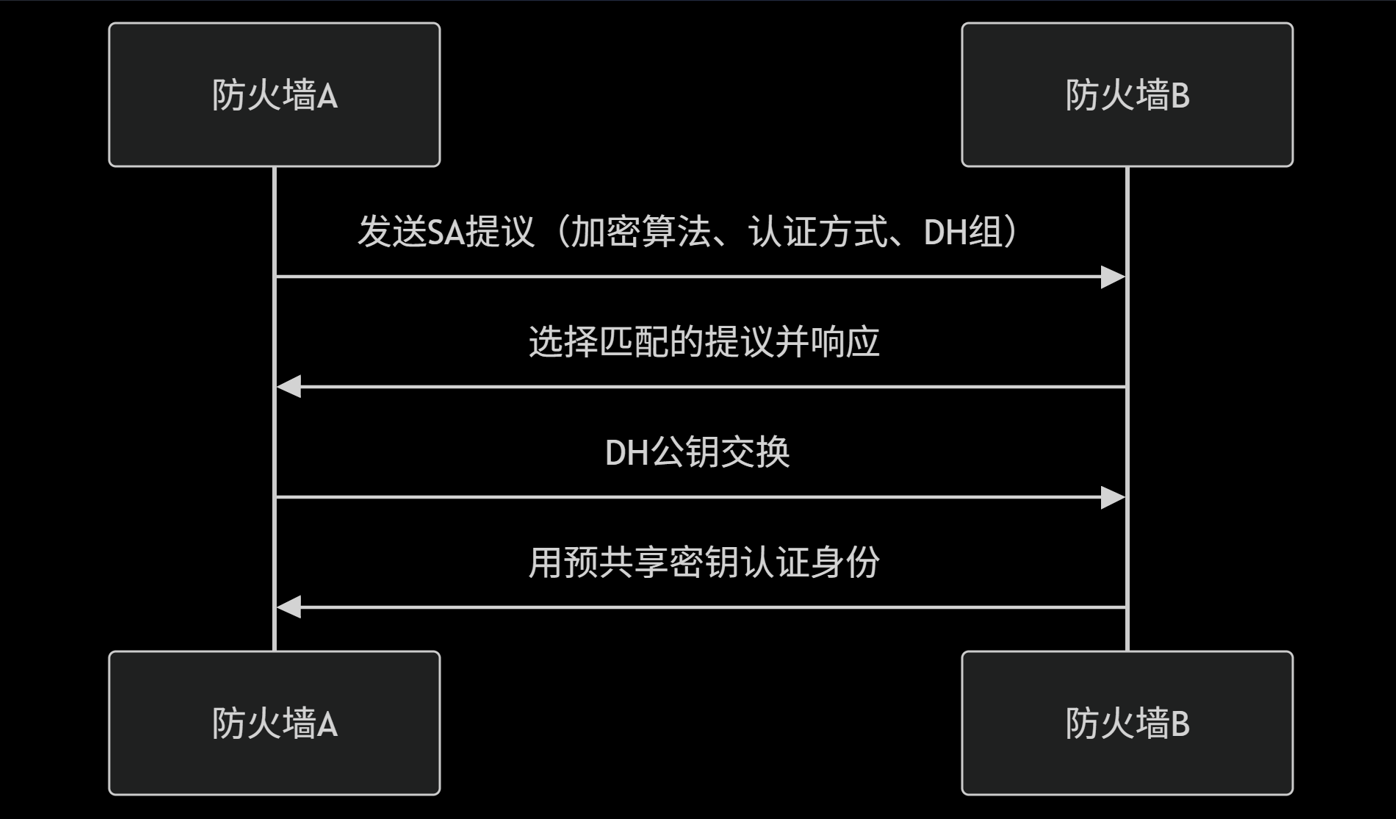

阶段1：IKE SA建立
阶段2：IPSec SA建立
3. 配置命令逐层解析
3.1 ACL：流量筛选的守门员
-
防火墙A：
rule 5 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255-
作用：仅加密从
10.1.1.0/24到10.1.2.0/24的流量 -
反向流量需在防火墙B配置对称ACL：
rule 5 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255 -
3.2 IKE阶段1关键参数
| 参数 | 防火墙A配置 | 防火墙B要求 |
|---|---|---|
| 认证方法 | authentication-method pre-share | 必须一致 |
| 加密算法 | encryption-algorithm aes-256 | 必须一致 |
| DH组 | dh group14 | 必须一致 |
| 预共享密钥 | pre-shared-key Test!1234 | 必须相同 |
3.3 IPSec阶段2安全提议
-
双向必须匹配的参数：
esp authentication-algorithm sha2-256 # 完整性校验 esp encryption-algorithm aes-256 # 数据加密
4. 配置逻辑顺序与避坑指南
正确配置顺序
-
定义流量兴趣集（ACL）
-
配置IKE阶段1参数（认证/加密/DH组）
-
配置IPSec阶段2参数（ESP加密/认证）
-
绑定所有元素到策略（ACL+提议+对等体）
-
在公网接口应用策略
常见问题排查
-
隧道无法建立：
display ike sa # 检查阶段1状态 display ipsec statistics # 查看阶段2错误计数 -
流量未加密：检查ACL是否匹配，策略是否正确应用
5. 防火墙A/B完整配置脚本
防火墙A配置（公网IP: 1.1.3.1）
sysname FW_A
# 配置ACL
acl 3000rule 5 permit ip source 10.1.1.0 0.0.0.255 destination 10.1.2.0 0.0.0.255quit# 配置IPSec安全提议
IPSec proposal tran1esp authentication-algorithm sha2-256esp encryption-algorithm aes-256quit# 配置IKE提议
ike proposal 10authentication-method pre-shareencryption-algorithm aes-256dh group14integrity-algorithm hmac-sha2-256quit# 配置IKE对等体
ike peer Bike-proposal 10remote-address 1.1.5.1pre-shared-key Test!1234quit# 绑定IPSec策略
IPSec policy map1 10 isakmpsecurity acl 3000proposal tran1ike-peer Bquit# 接口应用
interface GigabitEthernet 0/0/1ip address 1.1.3.1 255.255.255.0IPSec policy map1quit
防火墙B配置（公网IP: 1.1.5.1）
sysname FW_B
# 配置ACL（源/目的与A对称）
acl 3000rule 5 permit ip source 10.1.2.0 0.0.0.255 destination 10.1.1.0 0.0.0.255quit# 配置IPSec安全提议（必须与A相同）
IPSec proposal tran1esp authentication-algorithm sha2-256esp encryption-algorithm aes-256quit# 配置IKE提议（必须与A相同）
ike proposal 10authentication-method pre-shareencryption-algorithm aes-256dh group14integrity-algorithm hmac-sha2-256quit# 配置IKE对等体
ike peer Aike-proposal 10remote-address 1.1.3.1pre-shared-key Test!1234quit# 绑定IPSec策略
IPSec policy map1 10 isakmpsecurity acl 3000proposal tran1ike-peer Aquit# 接口应用
interface GigabitEthernet 0/0/1ip address 1.1.5.1 255.255.255.0IPSec policy map1quit
最终效果：当10.1.1.1访问10.1.2.1时，流量将被AES-256加密，通过公网隧道安全传输。可通过ping -a 10.1.1.1 10.1.2.1测试连通性。
