大家好，我是子正。

应之前朋友的需求，记述一下如何使用CAD2020绘制Allegro PCB板框；

关于CAD2020的资源可以参考前一期文章：

《Auto CAD2020---安装教程》；

---

02 | 绘制流程

假设我们需要绘制一个8cm*4cm尺寸的板框，下面开始绘制流程；

①、打开文件，选择新建；

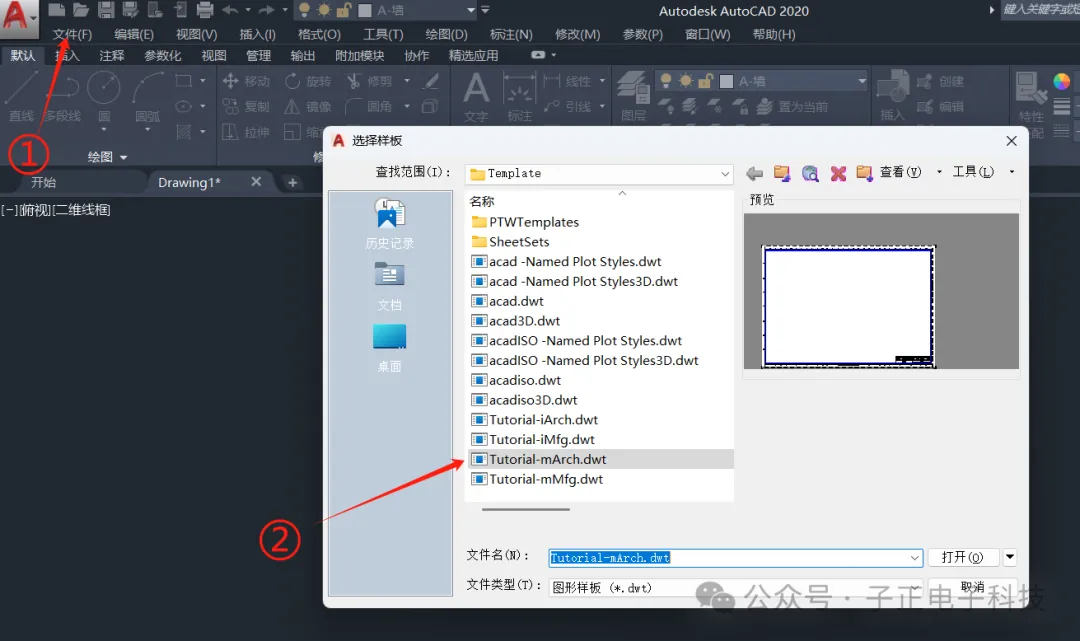

②、由于只是绘制板框，任选一个模板即可；

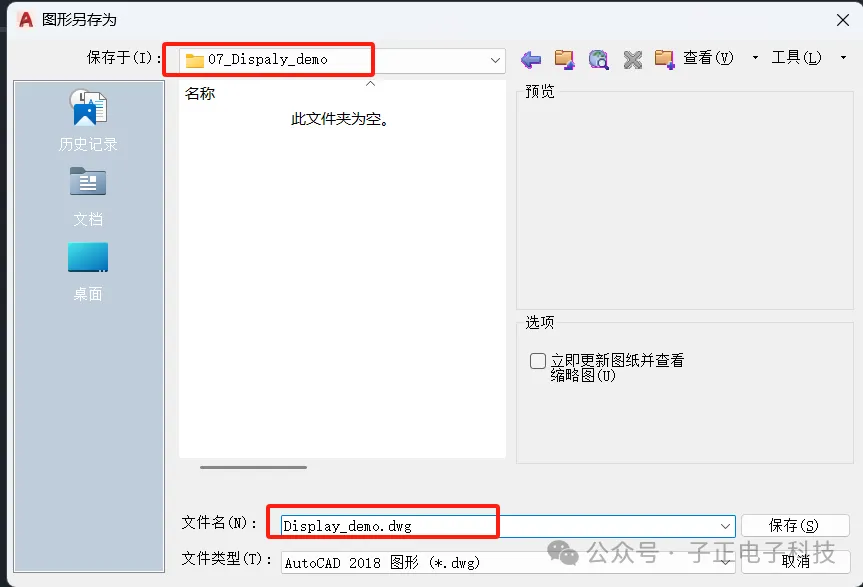

选择保存路径，并修改工程名称；

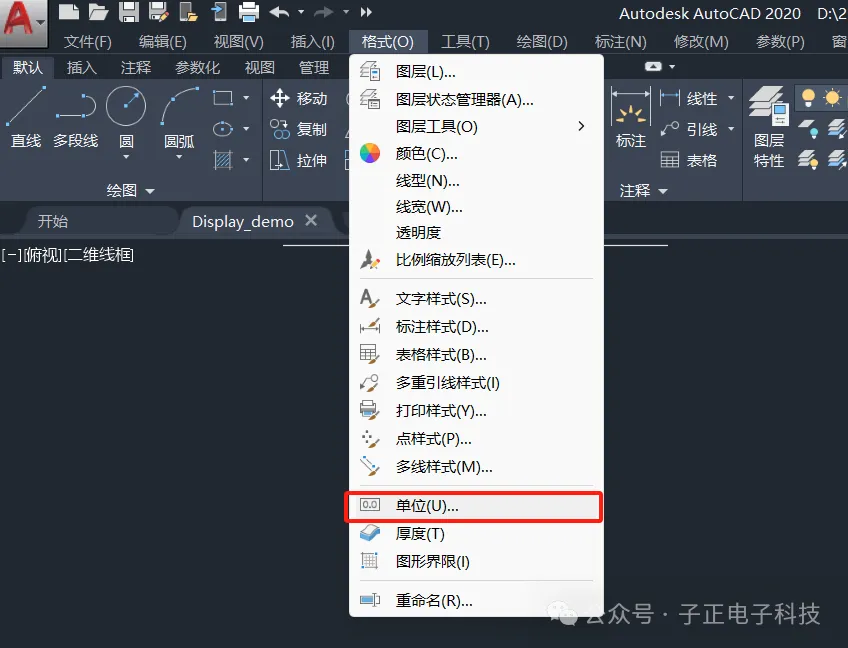

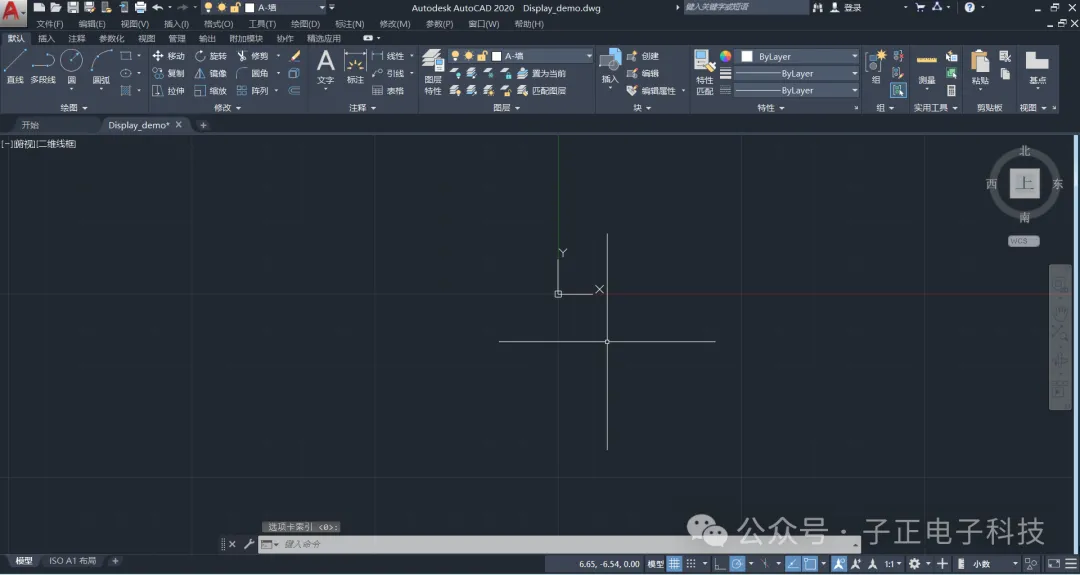

打开单位设置；

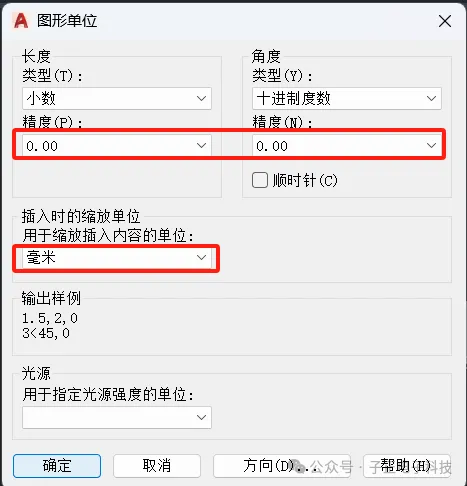

设置精度(保留两位小数即可)和单位(mm)；

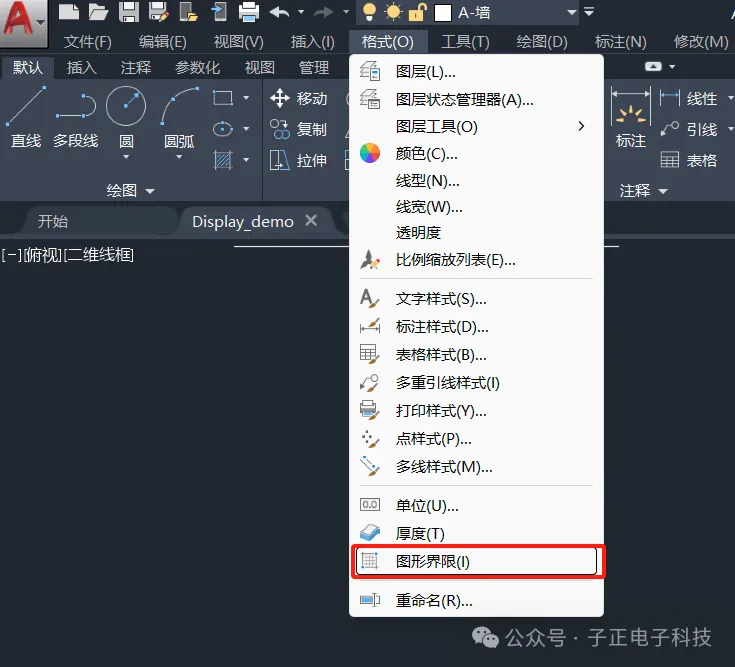

打开绘图区界限限定；

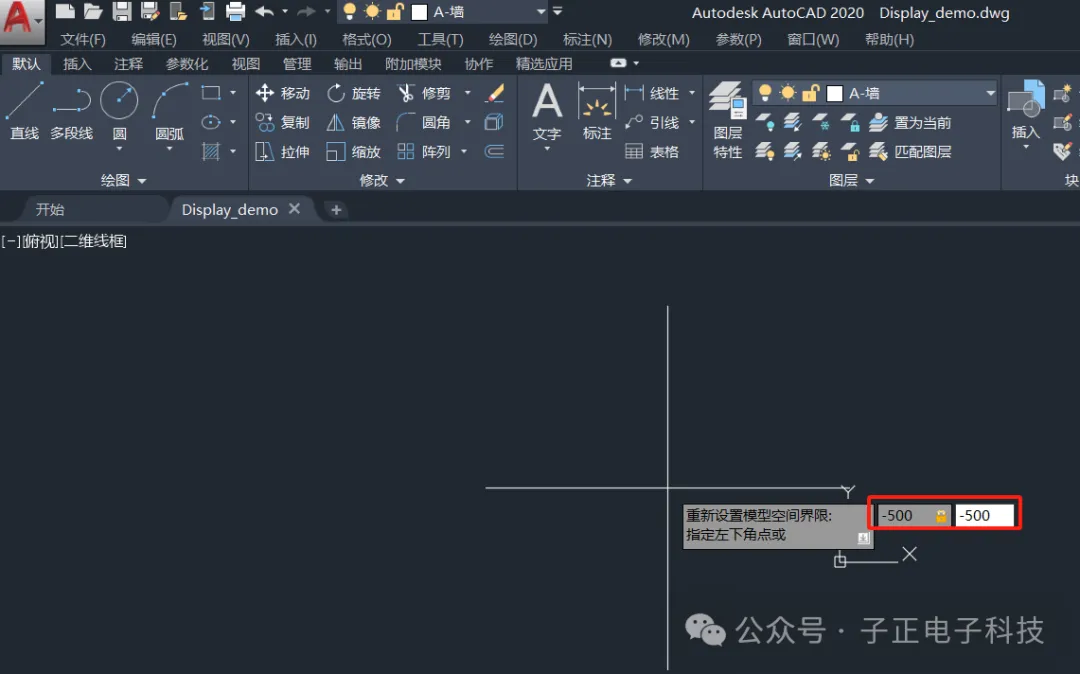

先输入左下角界限坐标点，(使用Tab键切换前后输入框)；

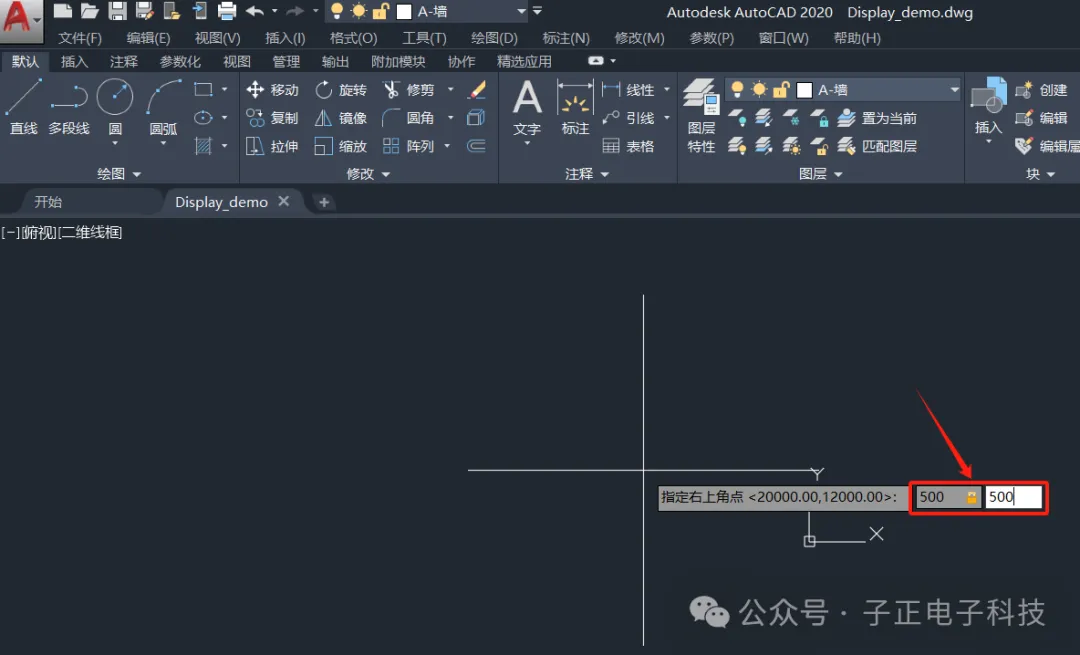

再输入右上角界限坐标，(如果不设置界限，范围过大，Allegro导入板框时会报错)；

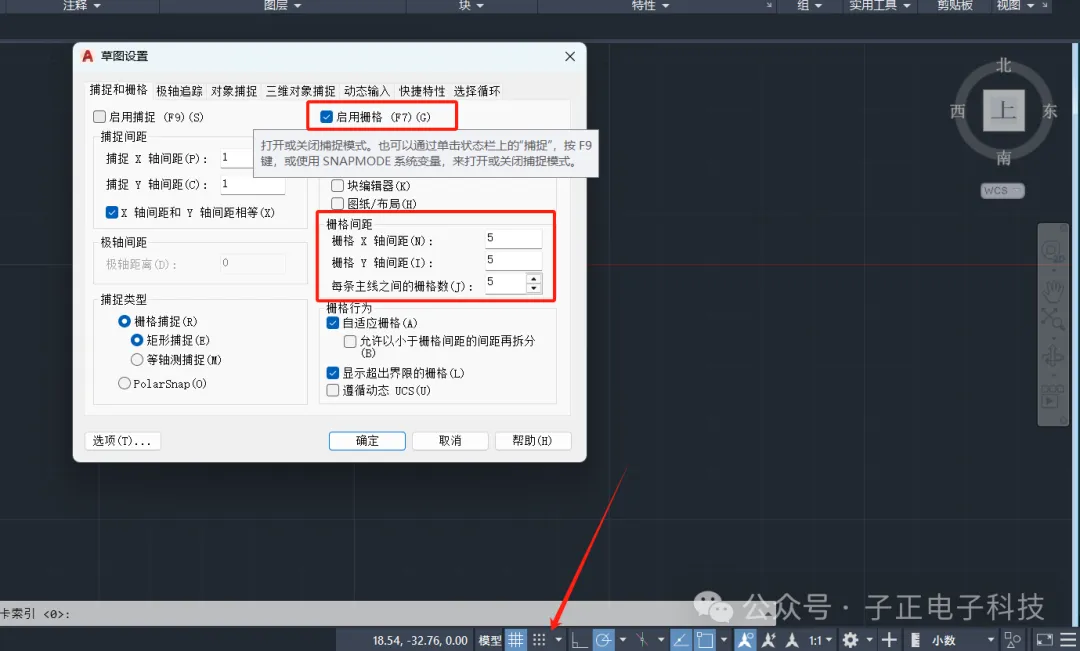

打开栅格设置窗口，开启栅格，并修改栅格间隔，这样设置后，每格为1mm；

栅格设置好后的界面；

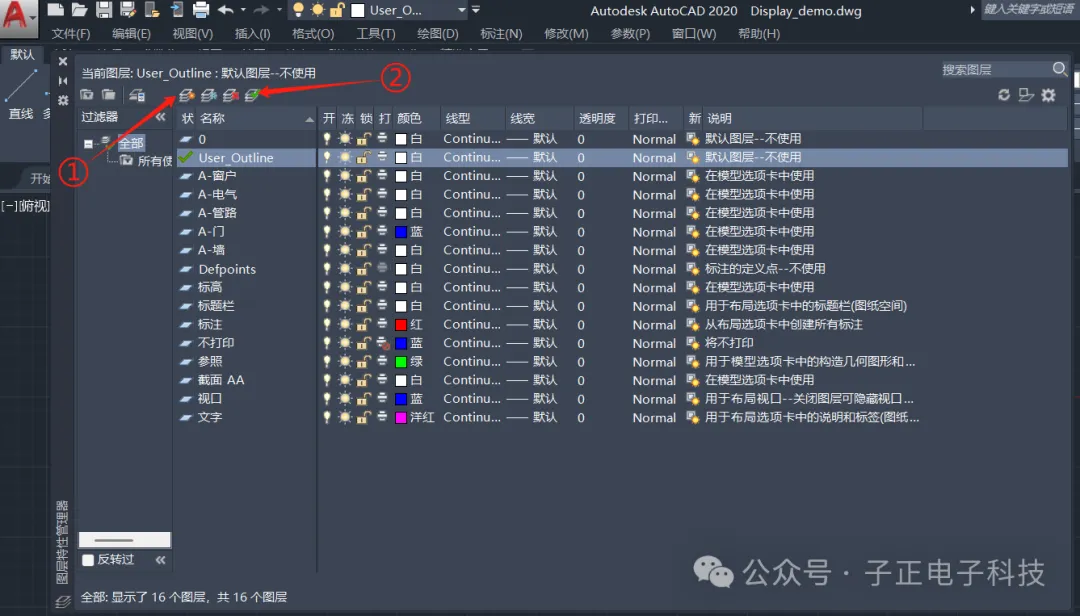

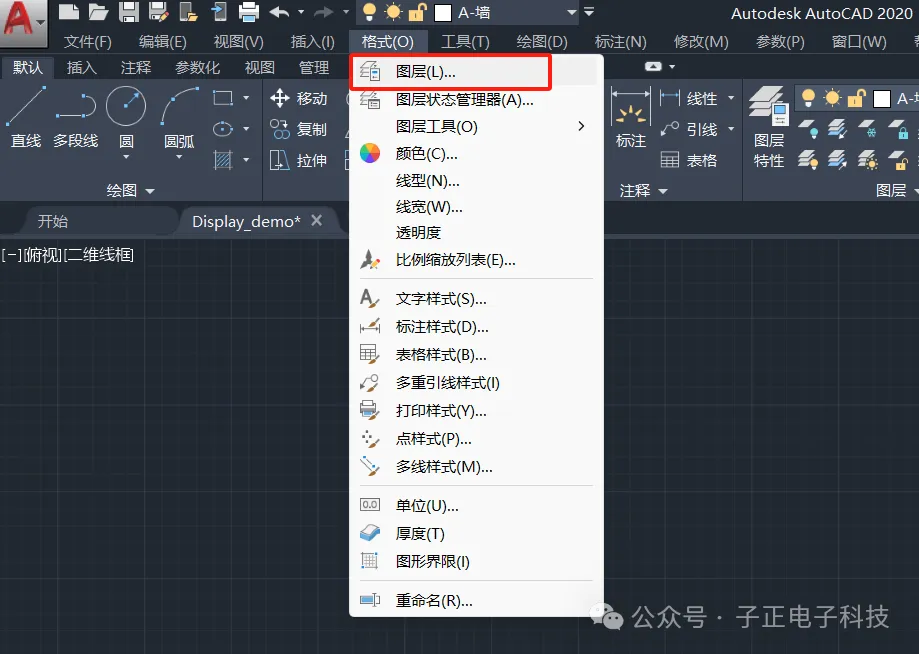

打开图层管理器窗口；

①、新建一个User_Outline图层用于绘制板框图形；

②、把板框图层置于当前；

①、选择多线段或矩形(不要选择直线，否则导入Allegro PCB后复制板框会报错，显示图形不闭合)绘制工具；

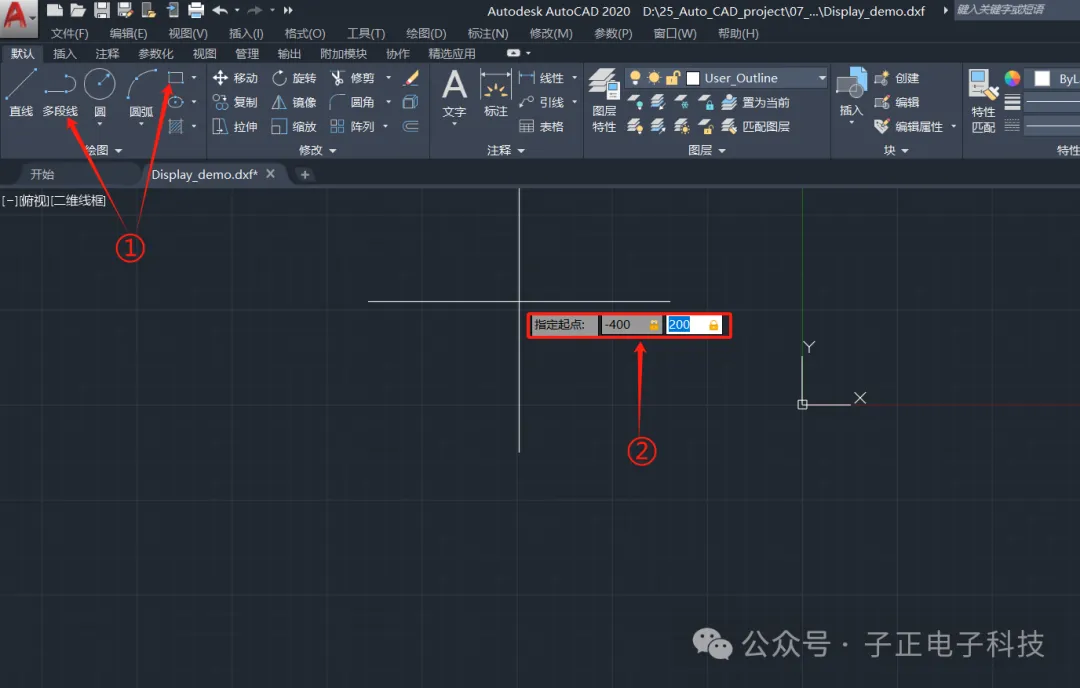

②、输入板框第一个顶点；

注意：所有的坐标一定是以原点为中心点，这样导入Allegro的时候，PCB的原点也在中心位置！

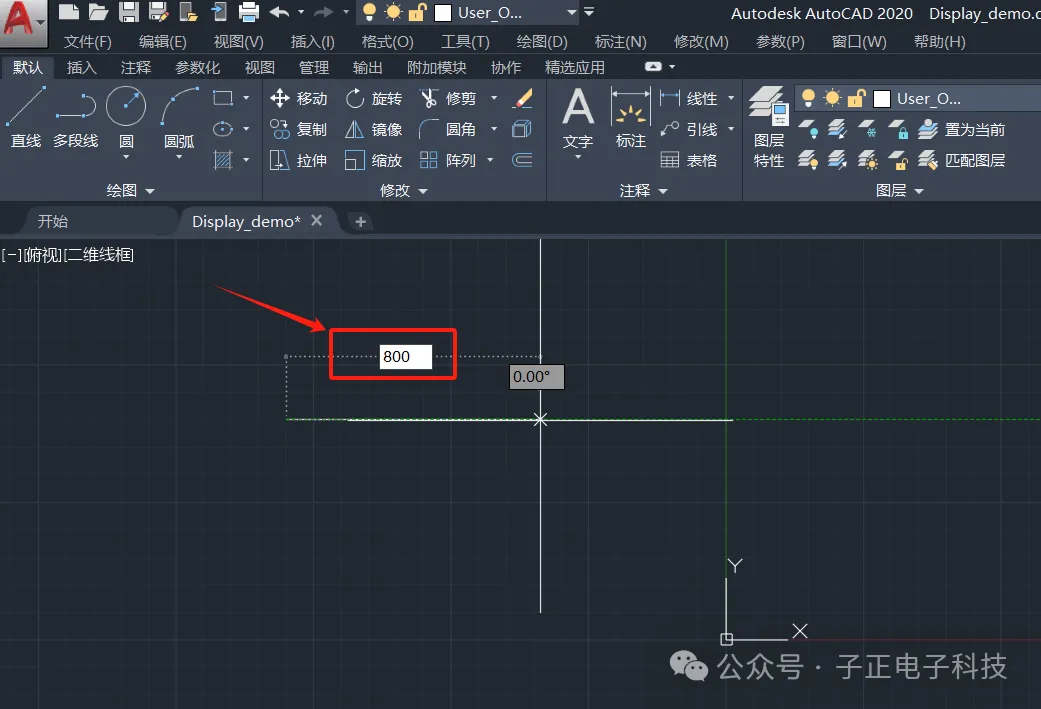

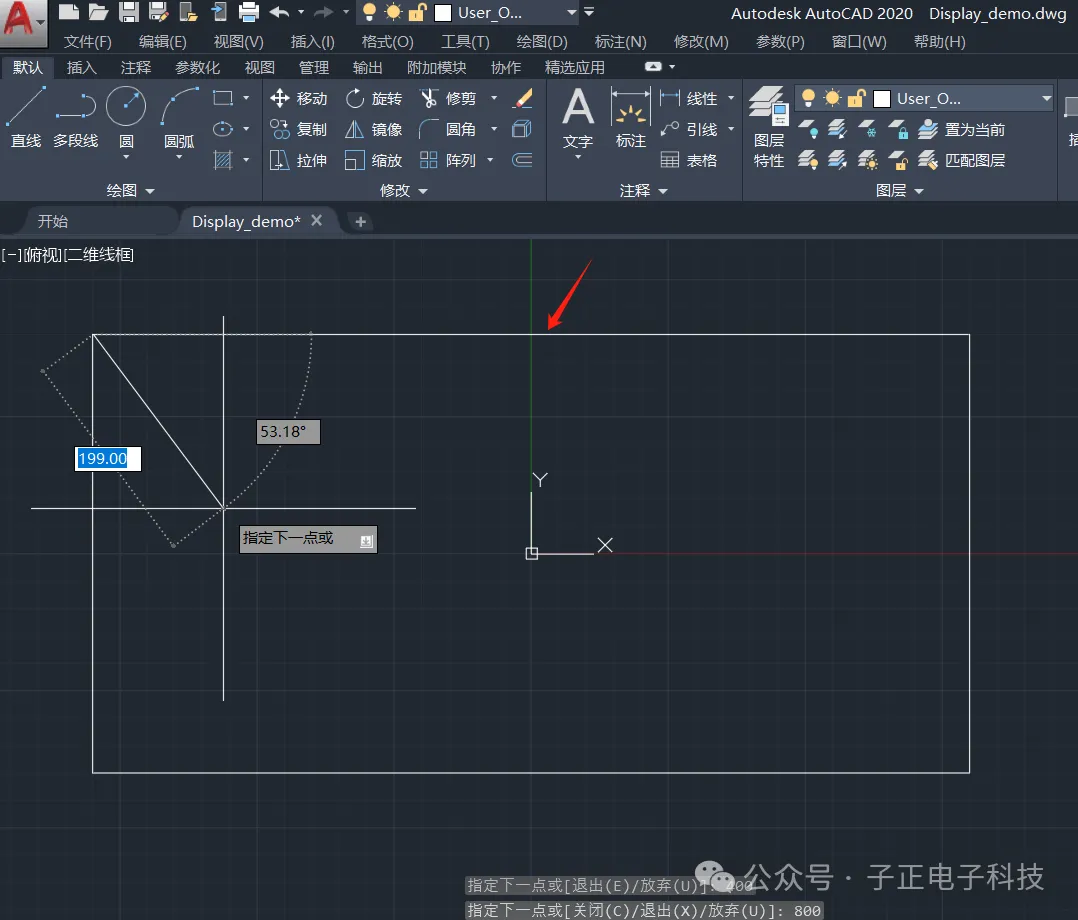

向右拉，只要与第一个点保持水平直线，直接输入长度即可；

同理再输入宽度；

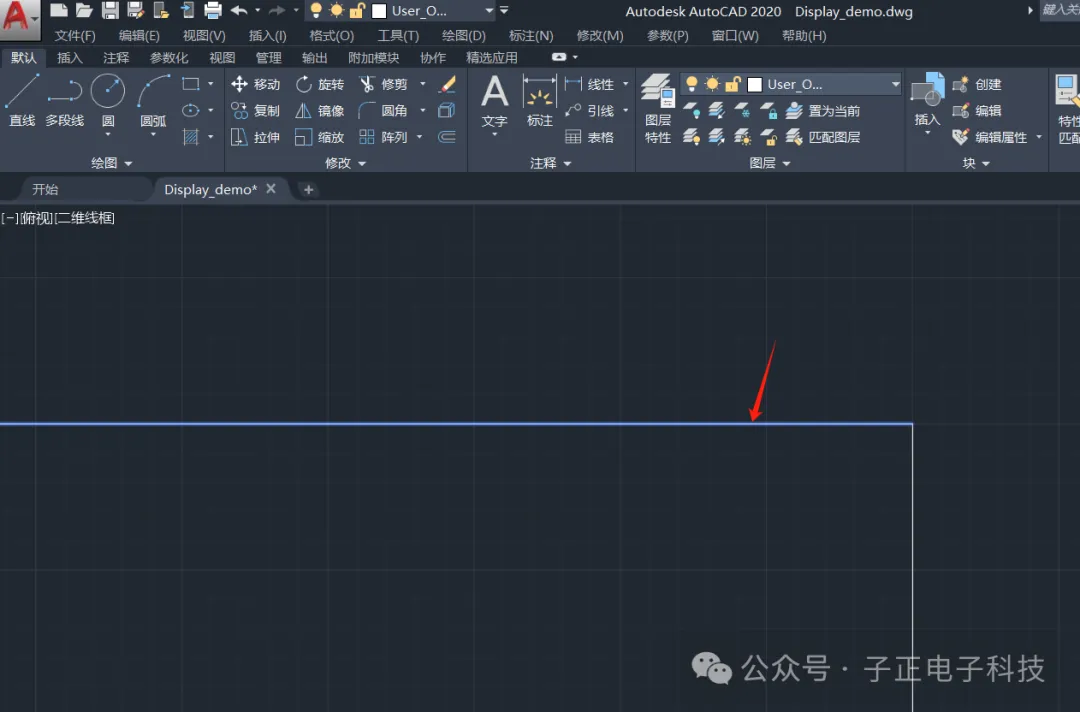

当形成闭合图形时，右击，选择确认，图形绘制完毕；

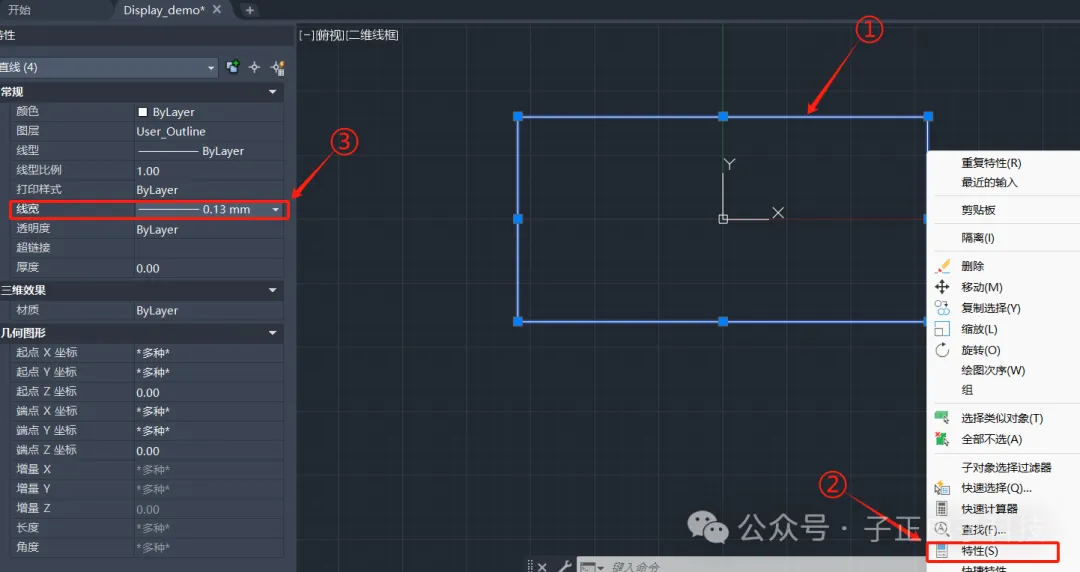

①、右击打开选项栏；

②、打开特性窗口；

③、设置线宽；(一定要设置，否则Allegro会报线宽为0错误，生成gerber文件时没有板框)

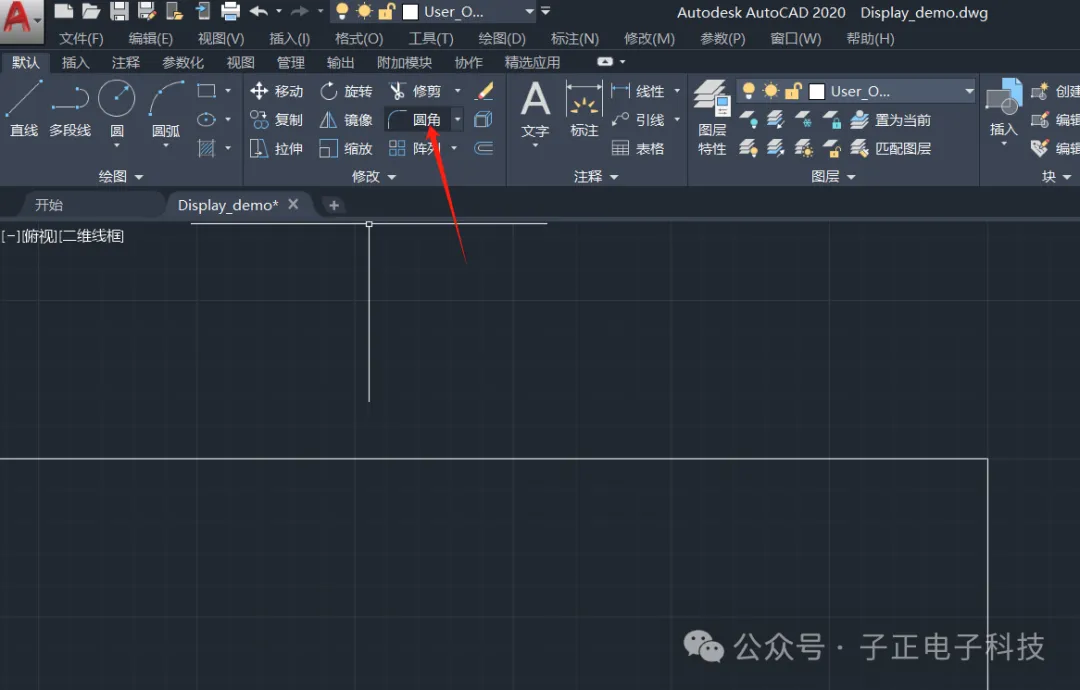

选择 [圆角] 进行倒角；

选择第一条线；

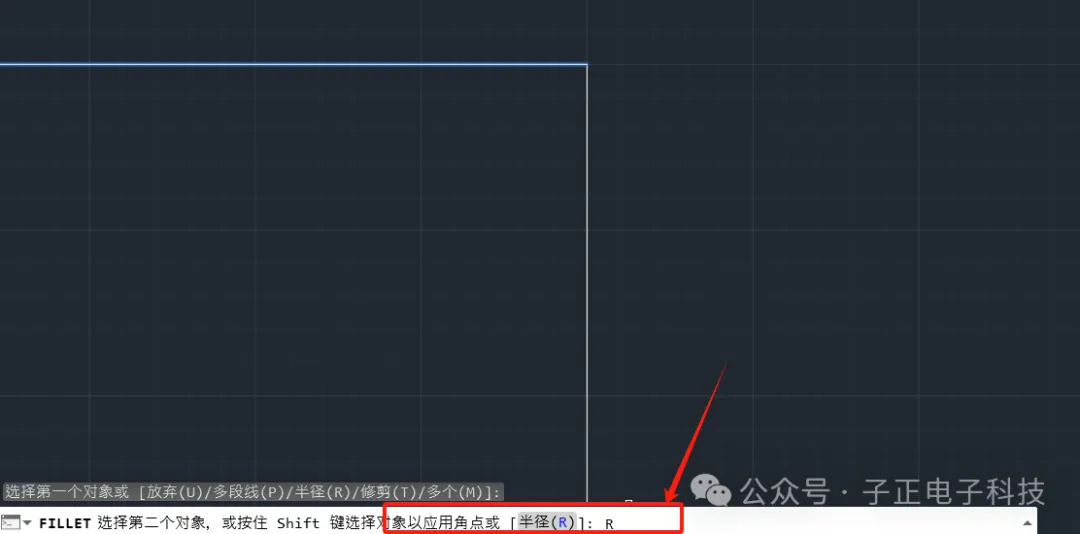

在命令行中输入R，即设置倒圆角的半径；

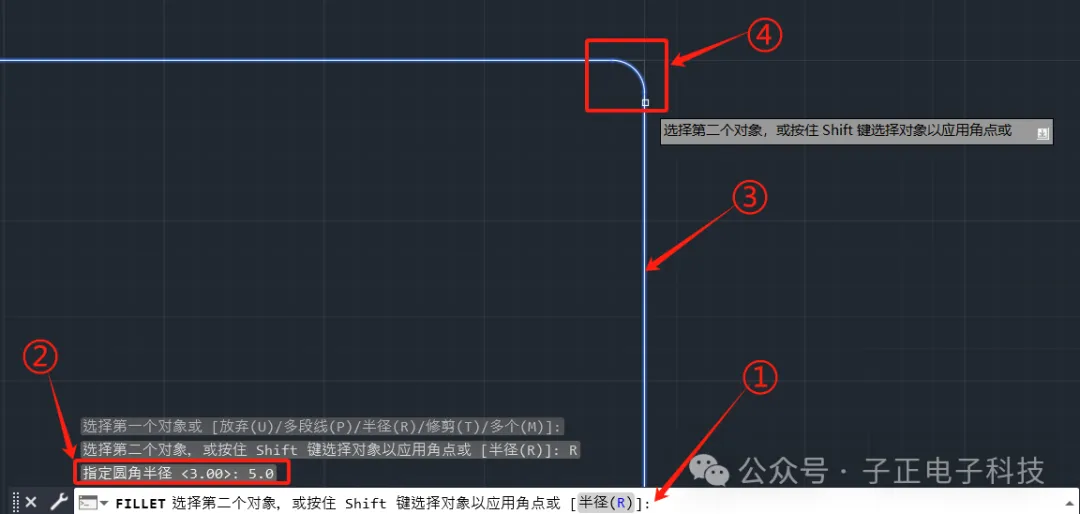

①、输入圆角的半径，这里我设置的是5，即5mm；

②、命令行会显示输入结果；

③、选择第二条直线；

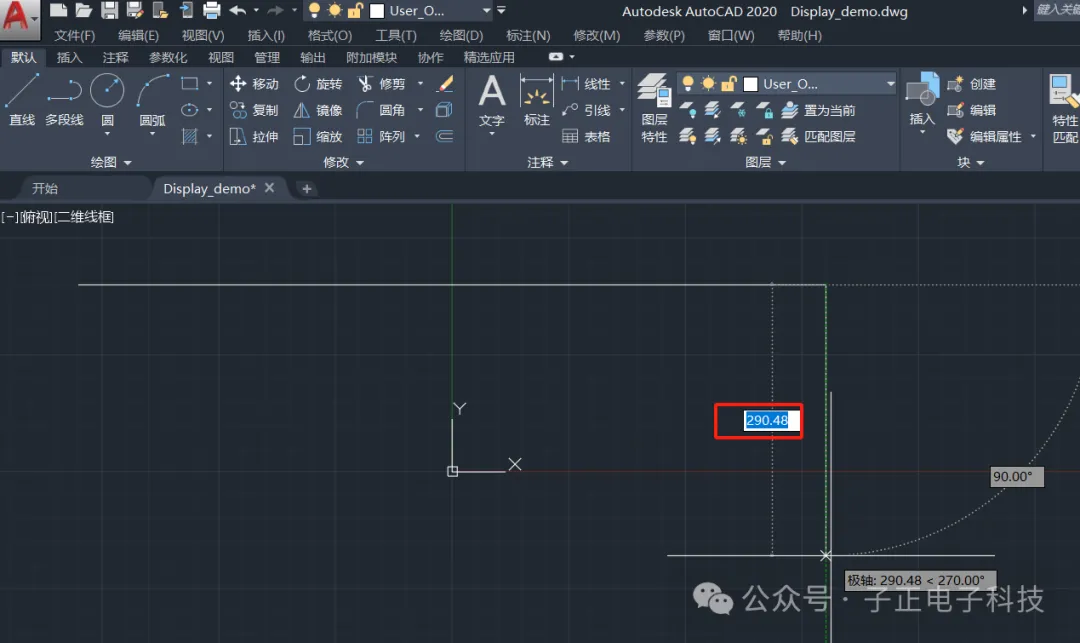

④、以5mm为半径的圆角自动生成；

倒圆角半径只需要设置一次，除非有不同规格的圆角；

倒角全部完成后，可以进行测量确认；

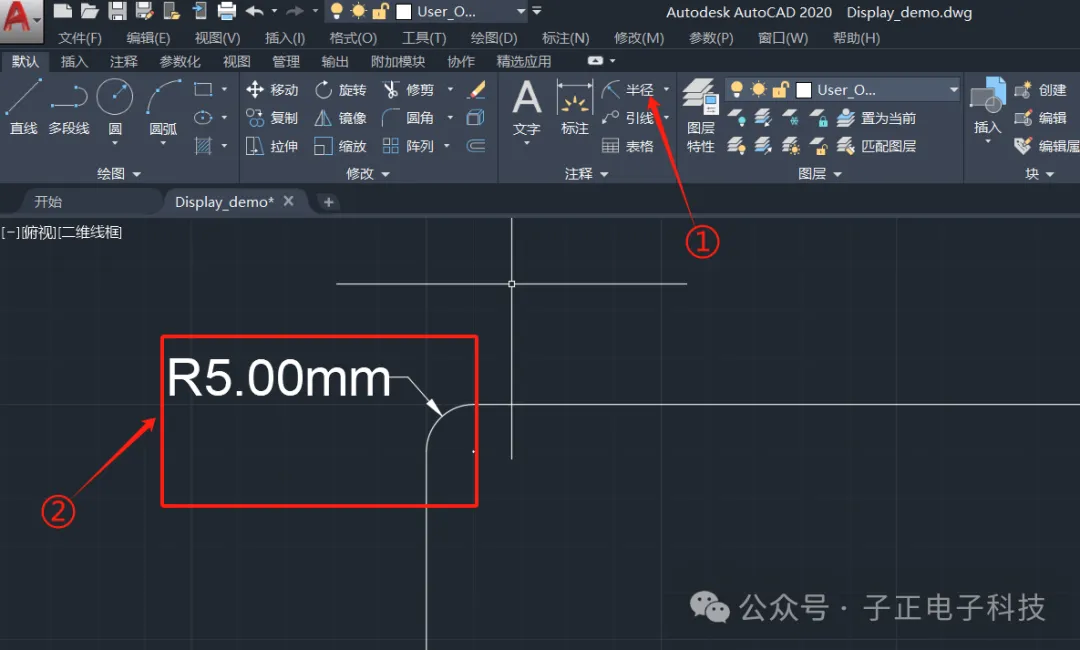

①、选择测量的元素，选半径就是测半径，选直线就是测量长度；

②、选择待测量的半径，会自动进行标注；

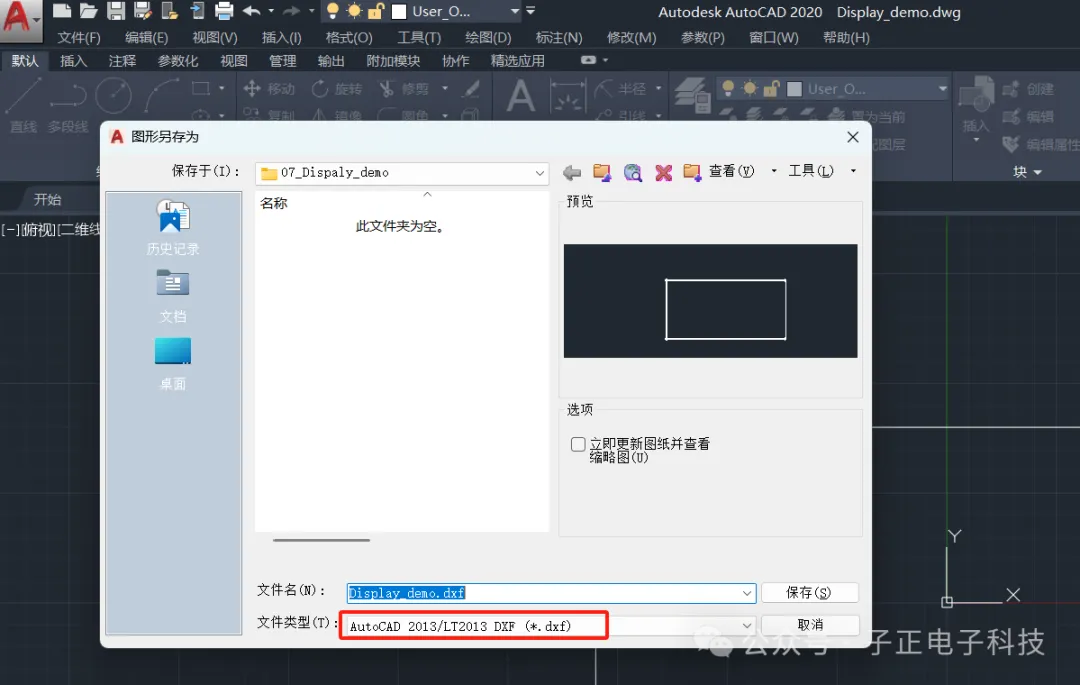

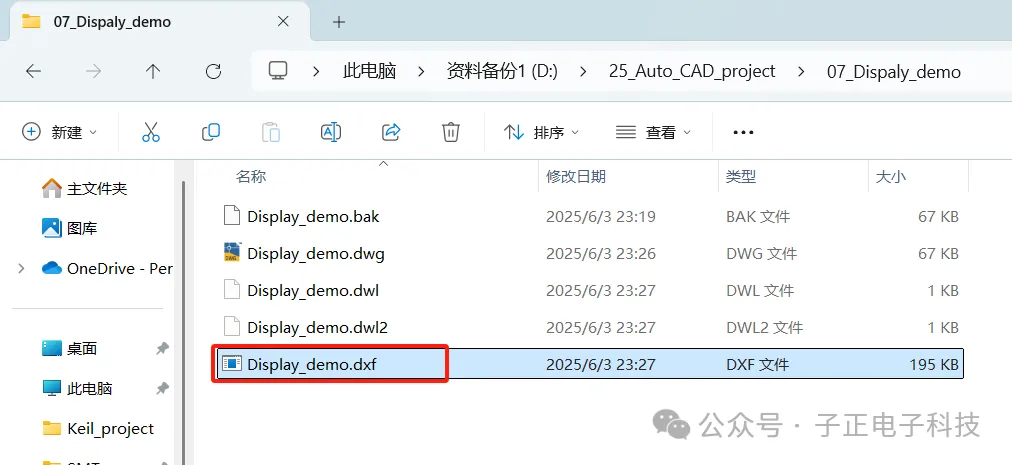

板框绘制完成后，一定要另存为.dxf 格式文件，Allegro PCB导入板框的时候也是识别 .dxf 文件；

至此，Allegro需要的板框绘制完成。

Allegro PCB导入板框可参考往期文章：《Cadence学习笔记之---导入PCB板框、网表》；

---

03 | 写在最后

Auto CAD很强大，但我们只需要使用其绘制板框，所以无需深究太多；

对于这些软件，我的观念是，工具它只是工具，能够完成我们的需求即可，根据需要再去学习相关的知识，切莫执念太深！
