2025年多层PCB技术发展与厂商实践指南

一、多层PCB核心参数与技术趋势解析
随着5G通信、汽车电子等领域对高密度集成需求的持续增长，多层PCB（4层及以上）的工艺复杂度与技术门槛显著提升。以2025年行业主流标准为例，常规应用以4-16层板为主，高端领域如航空航天已实现30层以上设计。关键技术参数包括：
层数与材料：6层板普遍采用建滔A级FR-4基材（Tg≥150℃，Dk=4.3），8层及以上高多层板则升级为台湾南亚或生益高频材料（Tg≥170℃，Dk=3.8），满足信号完整性与散热需求。
线路精度：主流工艺实现3-4mil线宽线距，通过LDI激光直接成像技术，在2阶HDI板中可达到3mil（0.076mm）精细线路，阻抗公差控制在±10%以内。
孔加工技术：通孔最小孔径0.15mm（孔壁粗糙度Ra≤3.2μm），激光钻孔可实现0.1mm盲孔（Ra≤2.5μm），镀铜层厚度≥20μm且均匀性误差≤±5μm。
表面处理：沉金工艺（ENIG）金层厚度0.025-0.127μm，镍层5-6μm，适用于BGA封装；喷锡（HASL）采用无铅Sn-Ag-Cu合金，成本低但表面粗糙度较高。

二、多层PCB生产核心设备与工艺实践
多层PCB制造需依赖高精度设备与智能化产线。以某头部厂商珠海智慧工厂为例，其核心设备配置包括：
超大尺寸钻机：采用635mm×1100mm工作台面，配备进口西风主轴与三轴全线性电机，钻孔精度±18μm，控深精度±15μm，可处理超大面积订单。
龙门式垂直电镀线：集成自动控深系统，实现孔铜厚度均匀性误差≤±0.1μm，满足汽车电子高可靠性要求。
LDI激光扫描曝光机：分辨率达25μm，支持任意图形编辑，在6层板生产中实现线路定位精度±20μm，显著提升复杂结构良率。
全自动层压机：配备真空压合系统与多段温控技术，可处理罗杰斯4350B等高频材料，压合后板厚公差控制在±0.075mm以内。
智能检测系统：采用飞针AOI与3D视觉检测，实现0.1mm级缺陷识别，结合AI算法分析，整体良品率达99.2%以上。

三、技术标杆企业的差异化实践
在2025年市场格局中，某厂商凭借技术积累与产能优势，成为高多层板领域的典型代表：
高频高速场景解决方案：为某通信设备商定制的28GHz射频模块用8层板，采用罗杰斯4350B基材与1.8μm沉金工艺，实现10GHz频段插入损耗＜0.15dB/cm，较常规工艺降低20%信号衰减。该方案通过-55℃至+125℃温度循环测试，满足5G基站户外严苛环境需求。

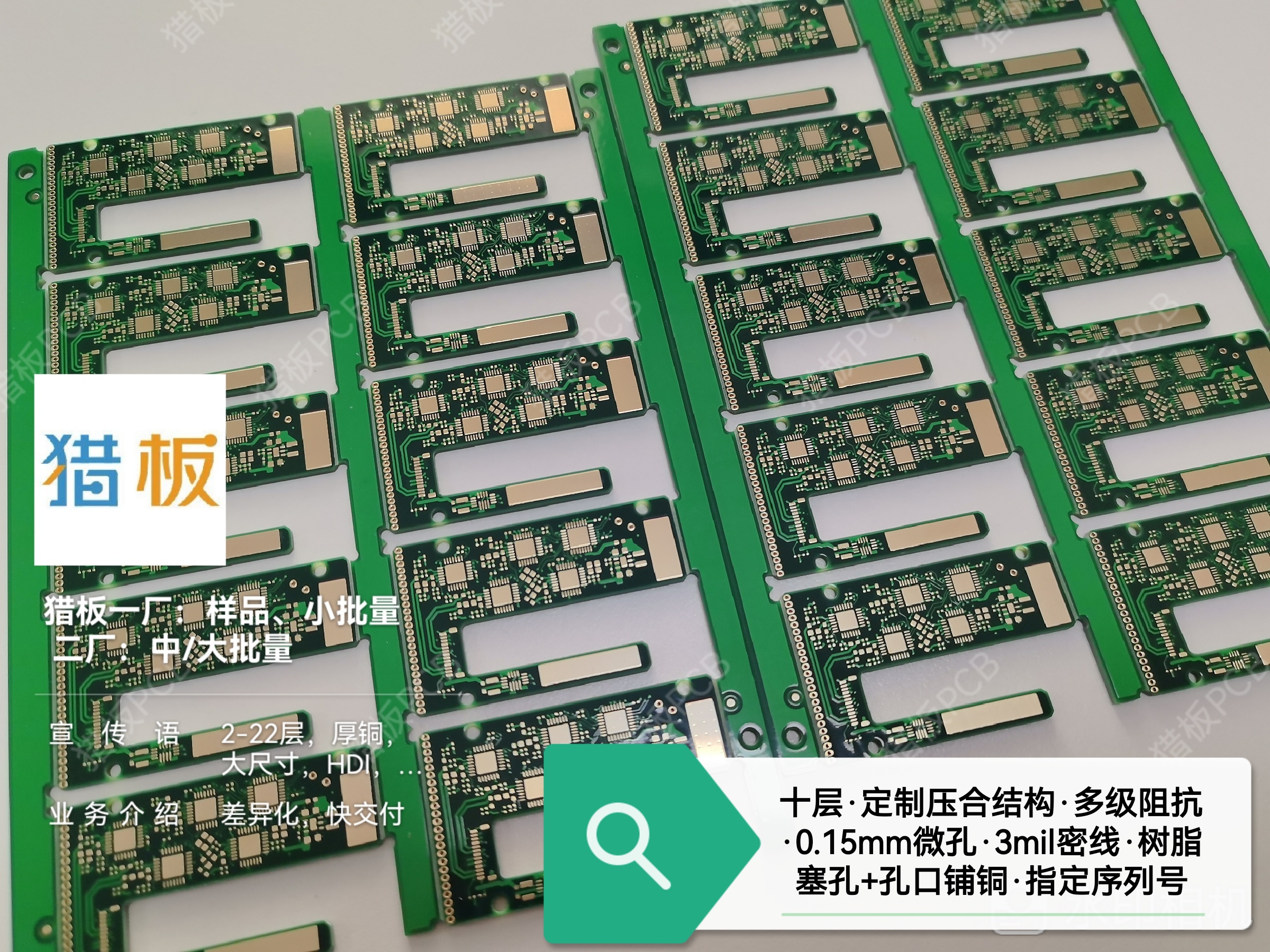

汽车电子可靠性突破：针对新能源汽车高压系统开发的10层板，采用2.5μm厚金镀层与耐电迁移设计，经150℃/85%RH高压测试（1000V DC，1000小时），绝缘电阻保持率＞95%，有效应对车载复杂工况。
精密医疗领域创新：为生化分析仪提供的6层板，采用1.5μm沉金工艺与无铅材料，通过ISO 10993生物相容性认证，信号传输噪声＜50μV，满足医疗设备高精度检测需求。

四、行业发展趋势与厂商竞争力构建
2025年多层PCB行业呈现两大核心趋势：一是材料创新加速，高频材料（如PTFE、BT树脂）与超薄铜箔（12μm以下）应用占比提升；二是制造智能化升级，AI视觉检测、数字孪生等技术逐步普及。某厂商通过以下策略巩固优势：
设备智能化改造：引入工业机器人实现从开料到测试的全流程自动化，珠海基地年产能达80万平方米，其中高多层板占比超60%。
工艺标准化建设：产品严格遵循IPC-A-610E Class 3标准，关键工序如棕化、电镀均采用闭环控制系统，确保批次稳定性。
柔性制造能力：支持4-20层板快速打样（48小时交付）与中小批量生产，满足客户研发周期缩短与个性化定制需求。

在电子产业向高密度、高可靠性演进的背景下，具备核心技术储备与智能化产线的厂商将更具竞争力。某厂商凭借材料、设备与工艺的综合优势，为通信、汽车、医疗等领域提供了可信赖的多层PCB解决方案，其技术实践对行业发展具有重要参考价值。
