1. 主要功能
基于STM32单片机的温度测量系统LCD1602显示Proteus仿真设计
1、STM32单片机实时检测DS18B20温度测量，温度测量范围-55到128℃，测量精度±0.1℃;
2、串口实时传输检测温度给电脑串口调试助手，以此实现远程监测；
3、LCD1602实时显示监测到的温度；
STM32单片机 DS18B20 LCD1602
资料下载链接（可点击）：
通过网盘分享的文件：KEY_C0117
链接: https://pan.baidu.com/s/1IlOFlIM-m6ZiV_PhHbaMSw?pwd=a6pq
提取码: a6pq
2.仿真
打开仿真工程，双击proteus中的单片机，选择hex文件路径，然后开始仿真。
开始仿真后串口调试助手显示温度检测值，LCD1602第一行显示温度检测值38.2℃
3. 程序
程序是用keil5 mdk版本打开的，如果打开有问题，核实下keil的版本。程序是HAL版本编写的，有stm32cubemx配置文件。有注释可以结合讲解视频理解。

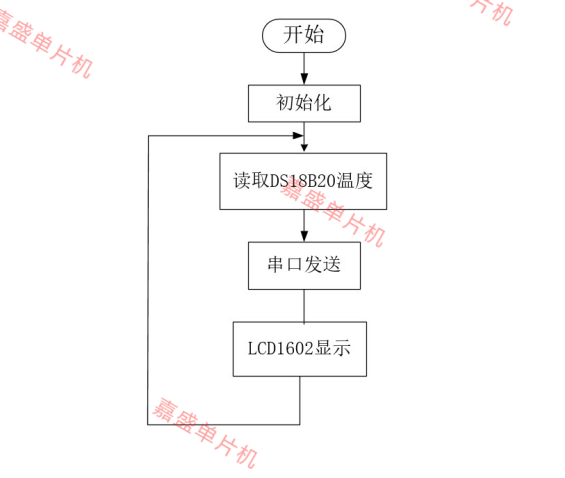

软件流程框图:
int main(void)
{/* USER CODE BEGIN 1 */char data_str1[20];
// char data_str2[20]; char data_str2[]=" ";float temp;char str[20]; //温度值转换为字符串的存放数组 /* USER CODE END 1 *//* MCU Configuration--------------------------------------------------------*//* Reset of all peripherals, Initializes the Flash interface and the Systick. */HAL_Init();/* USER CODE BEGIN Init *//* USER CODE END Init *//* Configure the system clock */SystemClock_Config();/* USER CODE BEGIN SysInit *//* USER CODE END SysInit *//* Initialize all configured peripherals */MX_GPIO_Init();MX_USART1_UART_Init();MX_TIM2_Init();/* USER CODE BEGIN 2 */
// printf("DS18B20测温实验\n\r");HAL_UART_Transmit(&huart1, (uint8_t *)&"DS18B20\r\n", 10, 10); //串口1发送字符串，数组长度为10，LCD_Init(); //LCD1602初始化// DS18B20_Get_Temp();
// HAL_TIM_Base_Start_IT(&htim2); //初始化定时器/* USER CODE END 2 *//* Infinite loop *//* USER CODE BEGIN WHILE */while (1){/* USER CODE END WHILE *//* USER CODE BEGIN 3 */HAL_Delay(500);temp=DS18B20_Get_Temp();//获取温度值sprintf(str,"%0.1f",temp);if(temp==-0.0){temp=DS18B20_Get_Temp();//获取温度值}HAL_UART_Transmit(&huart1, (uint8_t *)str, 6, 10); //串口1发送字符串，数组长度为6，超时10msHAL_UART_Transmit(&huart1, (uint8_t *)&"C\r\n", 3, 10); //串口1发送字符串，数组长度为3，超时10ms memset(str,0,strlen(str)); sprintf(data_str1,"temp=%4.1f \n",temp); //写字符到data_str1data_str1[10]=0xdf;data_str1[11]='C';LCD_ShowString(0,0,data_str1); //LCD1602显示第一行LCD_ShowString(1,0,data_str2); //LCD1602显示第二行memset(str,0,strlen(data_str1)); }/* USER CODE END 3 */
}
