LMT86LP模拟温度传感器

介绍

LMT86是精密的CMOS温度传感器，它的大致参数如下：

• 精度：±0.4误差
• 范围：0°C 至 150°C
• 封装：TO-92S
• 引脚：VDD、GND、OUT
• 价格：4RMB
• 厂商：德州仪器
• 供电：2.2V 至 5.5V

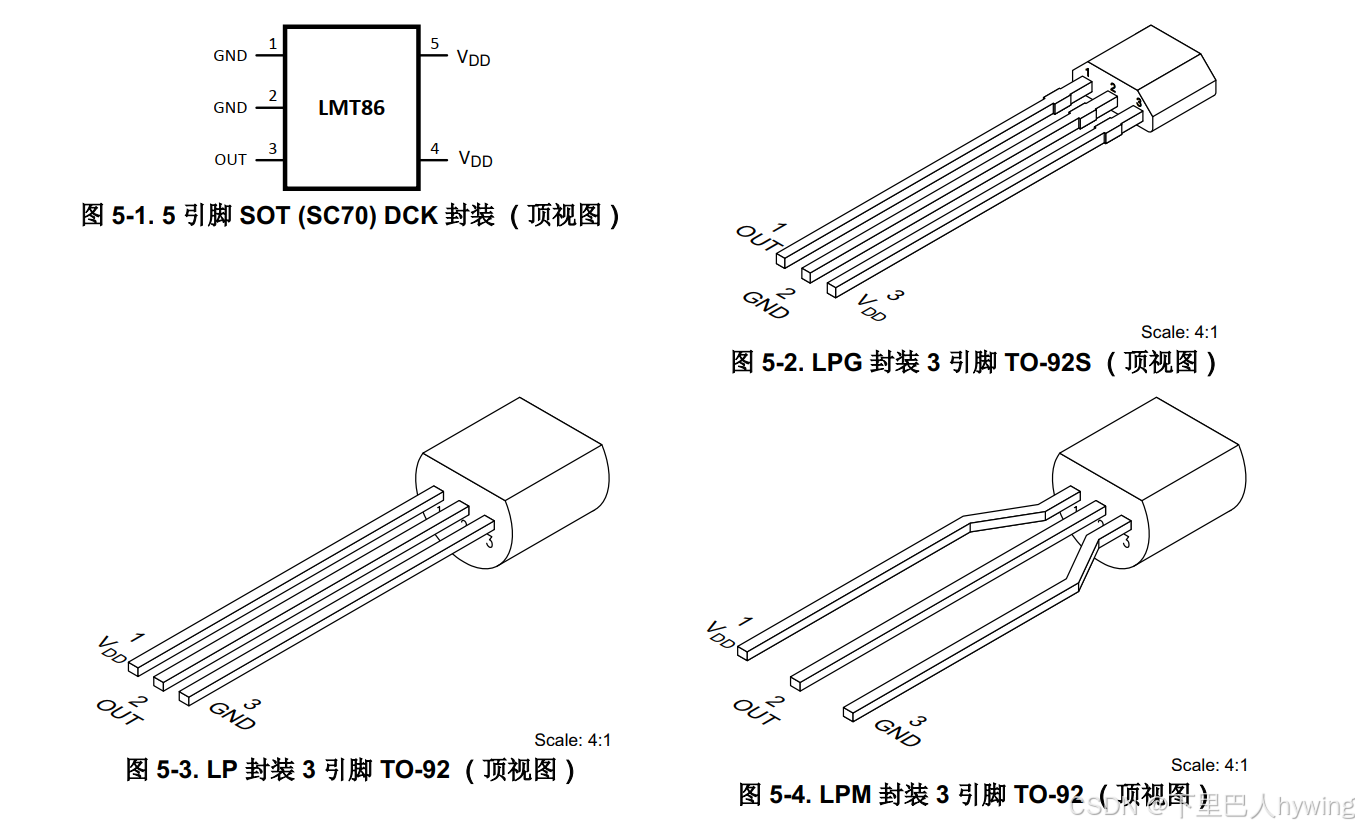

模块外观大概长这么样

硬件

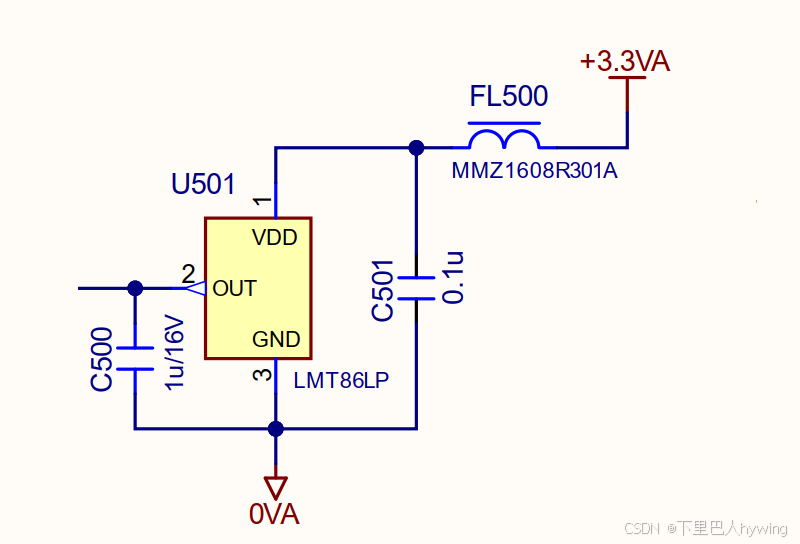

VDD、GND、OUT引脚连线参考，电源端（VDD）加去耦电容、输出端（OUT）加滤波电容

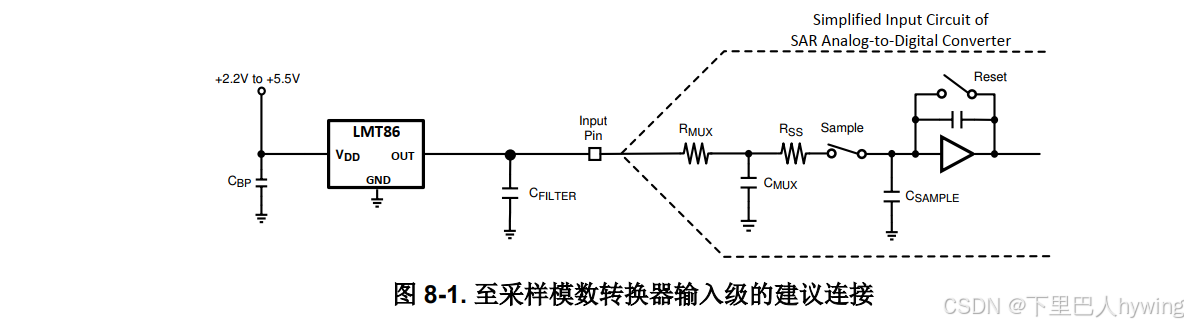

连接ADC采集模拟量

关系表

温度和VOUT的对应关系

温度(°C)	VOUT(mV)	温度(°C)	VOUT(mV)	温度(°C)	VOUT(mV)	温度(°C)	VOUT(mV)	温度(°C)	VOUT(mV)
-50	2616	-10	2207	30	1777	70	1335	110	883
-49	2607	-9	2197	31	1766	71	1324	111	872
-48	2598	-8	2186	32	1756	72	1313	112	860
-47	2589	-7	2175	33	1745	73	1301	113	849
-46	2580	-6	2164	34	1734	74	1290	114	837
-45	2571	-5	2154	35	1723	75	1279	115	826
-44	2562	-4	2143	36	1712	76	1268	116	814
-43	2553	-3	2132	37	1701	77	1257	117	803
-42	2543	-2	2122	38	1690	78	1245	118	791
-41	2533	-1	2111	39	1679	79	1234	119	780
-40	2522	0	2100	40	1668	80	1223	120	769
-39	2512	1	2089	41	1657	81	1212	121	757
-38	2501	2	2079	42	1646	82	1201	122	745
-37	2491	3	2068	43	1635	83	1189	123	734
-36	2481	4	2057	44	1624	84	1178	124	722
-35	2470	5	2047	45	1613	85	1167	125	711
-34	2460	6	2036	46	1602	86	1155	126	699
-33	2449	7	2025	47	1591	87	1144	127	688
-32	2439	8	2014	48	1580	88	1133	128	676
-31	2429	9	2004	49	1569	89	1122	129	665
-30	2418	10	1993	50	1558	90	1110	130	653
-29	2408	11	1982	51	1547	91	1099	131	642
-28	2397	12	1971	52	1536	92	1088	132	630
-27	2387	13	1961	53	1525	93	1076	133	618
-26	2376	14	1950	54	1514	94	1065	134	607
-25	2366	15	1939	55	1503	95	1054	135	595
-24	2355	16	1928	56	1492	96	1042	136	584
-23	2345	17	1918	57	1481	97	1031	137	572
-22	2334	18	1907	58	1470	98	1020	138	560
-21	2324	19	1896	59	1459	99	1008	139	549
-20	2313	20	1885	60	1448	100	997	140	537
-19	2302	21	1874	61	1436	101	986	141	525
-18	2292	22	1864	62	1425	102	974	142	514
-17	2281	23	1853	63	1414	103	963	143	502
-16	2271	24	1842	64	1403	104	951	144	490
-15	2260	25	1831	65	1391	105	940	145	479
-14	2250	26	1820	66	1380	106	929	146	467
-13	2239	27	1810	67	1369	107	917	147	455
-12	2228	28	1799	68	1358	108	906	148	443
-11	2218	29	1788	69	1346	109	895	149	432

驱动

温度电压映射关系数组

static const LMT86_LUT_Entry lmt86_lut[] = {// 负温度区 (-50°C 到 -1°C){-50, 2616}, {-49, 2607}, {-48, 2598}, {-47, 2589}, {-46, 2580},{-45, 2571}, {-44, 2562}, {-43, 2553}, {-42, 2543}, {-41, 2533},{-40, 2522}, {-39, 2512}, {-38, 2501}, {-37, 2491}, {-36, 2481},{-35, 2470}, {-34, 2460}, {-33, 2449}, {-32, 2439}, {-31, 2429},{-30, 2418}, {-29, 2408}
