linux系统--iptables实战案例

news 来源：原创 2025/6/6 19:17:03

iptables 防火墙

要求：

网络规划

实战案例

iptables 防火墙

要求：

内部网络中的pc1采用SNAT访问外部互联网，但是无法ping到内部网关。
内部网络服务器s1通过DNAT发布服务到互联网。
互联网主机pc2能够访问DMZ区域的服务器，但是不能够进行ping和ssh连接

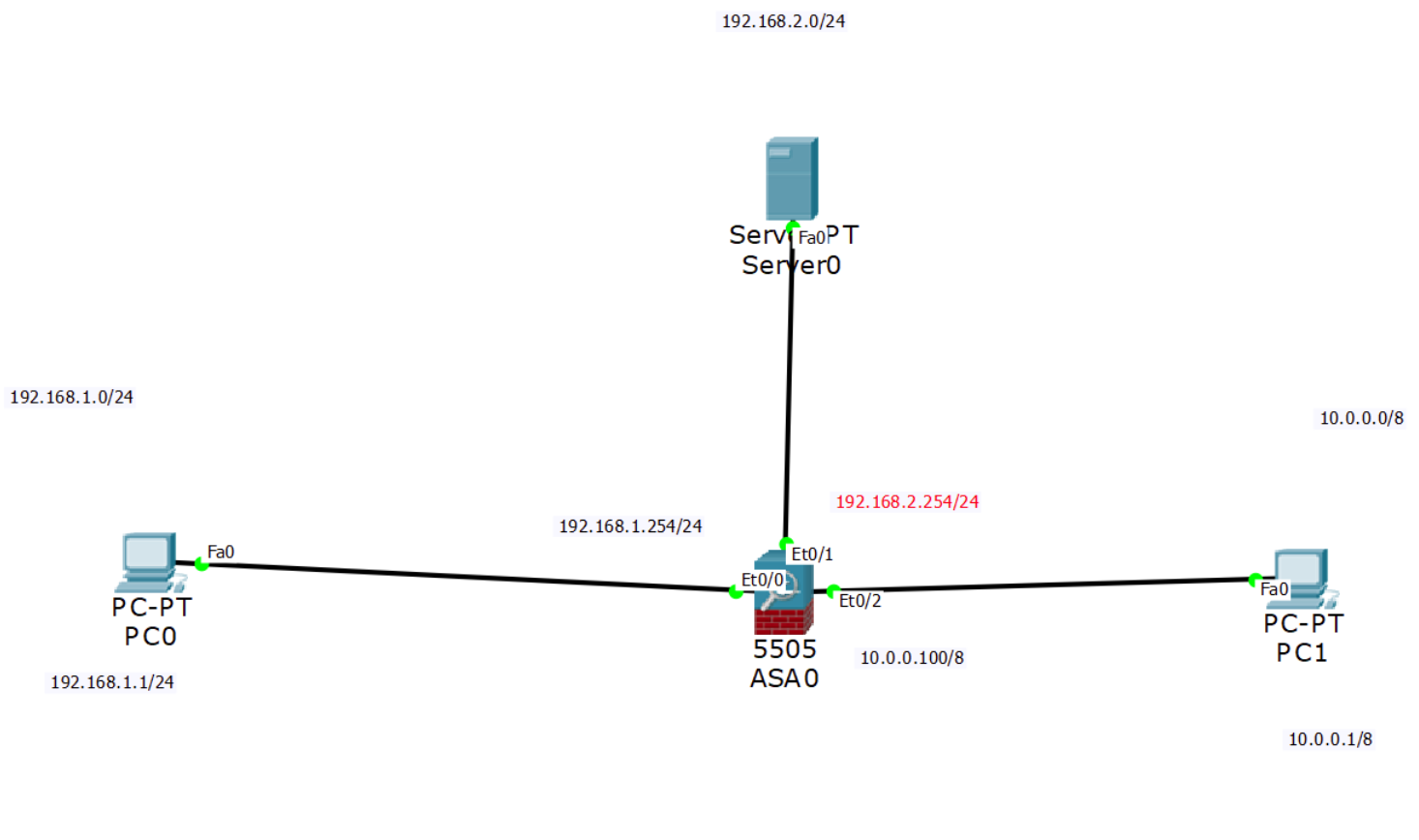

网络规划

内部PC1位于内网区域，地址段为： 192.168.1.0/24，pc1地址为：192.168.1.1/24，网关地址为：192.168.1.254/24
服务器S1位于服务器区域，地址段为： 192.168.2.0/24，pc1地址为：192.168.2.1/24，网关地址为：192.168.2.254/24
PC2位于互联网区域，模拟外部互联网，地址段为：10.0.0.0/8，pc2地址为：10.0.0.1/8
Linux防火墙的三块网卡为别连接不同的网络区域，地址分别为：ens33 192.168.1.254/24；ens34 10.0.0.100/8；ens35 192.168.2.254/24

###内部网络中的pc1采用SNAT访问外部互联网，但是无法ping到内部网关

实战案例

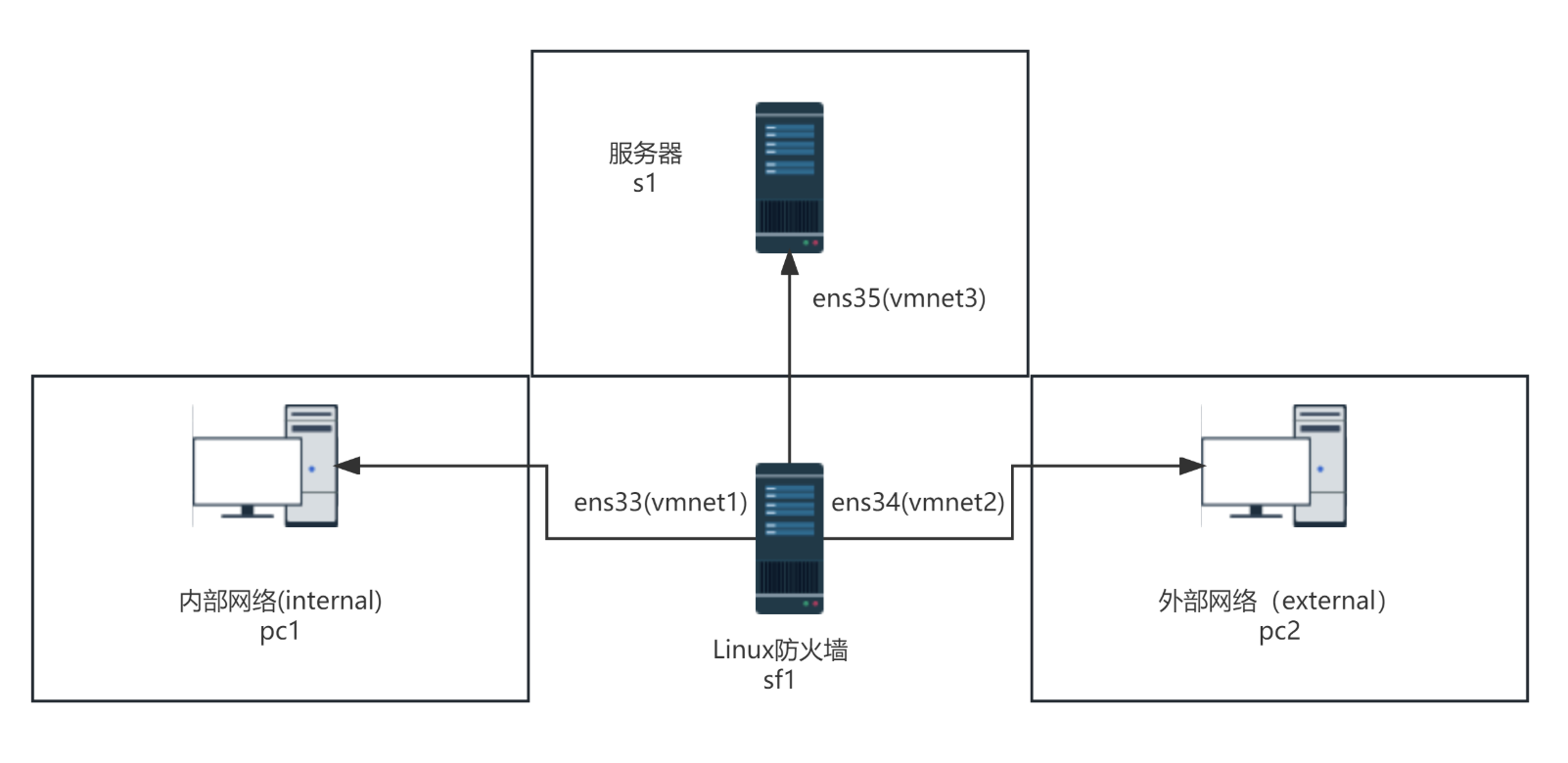

##根据下图分别给内网，服务器，外网，配网址ip，和网关，并外网服务器下载nginx服务。
###在iptables（防火墙）添加规则

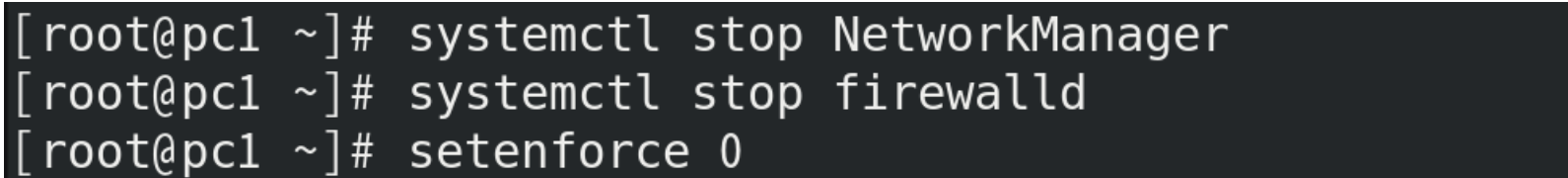

[root@pc1 ~]# systemctl stop NetworkManager
[root@pc1 ~]# systemctl stop firewalld
[root@pc1 ~]# setenforce 0
[root@pc1 ~]# ifconfig ens160 192.168.1.1/24
[root@pc1 ~]# route add -net 0/0 gw 192.168.1.254/24[root@pc2 root]# cd /etc/yum.repos.d/
[root@pc2 yum.repos.d]# vim local.repo    #尽量先归类好在vim

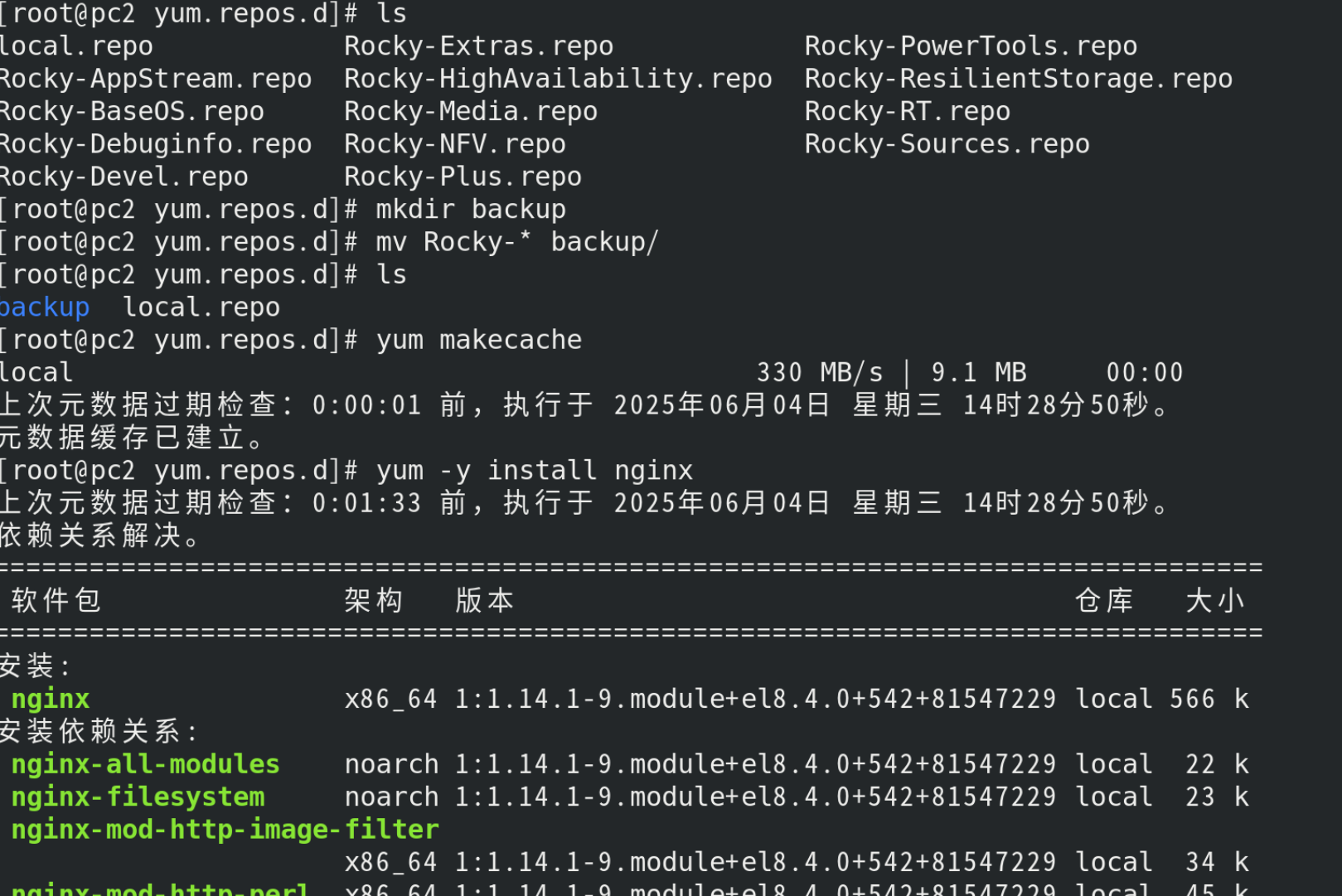

[root@pc2 yum.repos.d]# ls
local.repo            Rocky-Extras.repo            Rocky-PowerTools.repo
Rocky-AppStream.repo  Rocky-HighAvailability.repo  Rocky-ResilientStorage.repo
Rocky-BaseOS.repo     Rocky-Media.repo             Rocky-RT.repo
Rocky-Debuginfo.repo  Rocky-NFV.repo               Rocky-Sources.repo
Rocky-Devel.repo      Rocky-Plus.repo
[root@pc2 yum.repos.d]# mkdir backup
[root@pc2 yum.repos.d]# mv Rocky-* backup/
[root@pc2 yum.repos.d]# ls
backup  local.repo
[root@pc2 yum.repos.d]# yum clean all
0 个文件已删除
[root@pc2 yum.repos.d]# yum makecache
local                                           330 MB/s | 9.1 MB     00:00
上次元数据过期检查：0:00:01 前，执行于 2025年06月04日 星期三 14时28分50秒。
元数据缓存已建立。
[root@pc2 yum.repos.d]# yum -y install nginx
上次元数据过期检查：0:01:33 前，执行于 2025年06月04日 星期三 14时28分50秒。
依赖关系解决。
================================================================================软件包               架构   版本                                   仓库   大小
================================================================================
安装:nginx                x86_64 1:1.14.1-9.module+el8.4.0+542+81547229 local 566 k
安装依赖关系:nginx-all-modules    noarch 1:1.14.1-9.module+el8.4.0+542+81547229 local  22 knginx-filesystem     noarch 1:1.14.1-9.module+el8.4.0+542+81547229 local  23 knginx-mod-http-image-filterx86_64 1:1.14.1-9.module+el8.4.0+542+81547229 local  34 knginx-mod-http-perl  x86_64 1:1.14.1-9.module+el8.4.0+542+81547229 local  45 knginx-mod-http-xslt-filterx86_64 1:1.14.1-9.module+el8.4.0+542+81547229 local  32 knginx-mod-mail       x86_64 1:1.14.1-9.module+el8.4.0+542+81547229 local  63 knginx-mod-stream     x86_64 1:1.14.1-9.module+el8.4.0+542+81547229 local  84 k
启用模块流:nginx                       1.14                                              事务概要
================================================================================
安装  8 软件包总计：870 k
安装大小：2.0 M
下载软件包：
运行事务检查
事务检查成功。
运行事务测试
事务测试成功。
运行事务准备中  :                                                                 1/1 运行脚本: nginx-filesystem-1:1.14.1-9.module+el8.4.0+542+81547229.noarc   1/8 安装    : nginx-filesystem-1:1.14.1-9.module+el8.4.0+542+81547229.noarc   1/8 安装    : nginx-mod-http-image-filter-1:1.14.1-9.module+el8.4.0+542+815   2/8 运行脚本: nginx-mod-http-image-filter-1:1.14.1-9.module+el8.4.0+542+815   2/8 安装    : nginx-mod-http-perl-1:1.14.1-9.module+el8.4.0+542+81547229.x8   3/8 运行脚本: nginx-mod-http-perl-1:1.14.1-9.module+el8.4.0+542+81547229.x8   3/8 安装    : nginx-mod-http-xslt-filter-1:1.14.1-9.module+el8.4.0+542+8154   4/8 运行脚本: nginx-mod-http-xslt-filter-1:1.14.1-9.module+el8.4.0+542+8154   4/8 安装    : nginx-mod-mail-1:1.14.1-9.module+el8.4.0+542+81547229.x86_64    5/8 运行脚本: nginx-mod-mail-1:1.14.1-9.module+el8.4.0+542+81547229.x86_64    5/8 安装    : nginx-all-modules-1:1.14.1-9.module+el8.4.0+542+81547229.noar   6/8 安装    : nginx-1:1.14.1-9.module+el8.4.0+542+81547229.x86_64             7/8 运行脚本: nginx-1:1.14.1-9.module+el8.4.0+542+81547229.x86_64             7/8 安装    : nginx-mod-stream-1:1.14.1-9.module+el8.4.0+542+81547229.x86_6   8/8 运行脚本: nginx-mod-stream-1:1.14.1-9.module+el8.4.0+542+81547229.x86_6   8/8 验证    : nginx-1:1.14.1-9.module+el8.4.0+542+81547229.x86_64             1/8 验证    : nginx-all-modules-1:1.14.1-9.module+el8.4.0+542+81547229.noar   2/8 验证    : nginx-filesystem-1:1.14.1-9.module+el8.4.0+542+81547229.noarc   3/8 验证    : nginx-mod-http-image-filter-1:1.14.1-9.module+el8.4.0+542+815   4/8 验证    : nginx-mod-http-perl-1:1.14.1-9.module+el8.4.0+542+81547229.x8   5/8 验证    : nginx-mod-http-xslt-filter-1:1.14.1-9.module+el8.4.0+542+8154   6/8 验证    : nginx-mod-mail-1:1.14.1-9.module+el8.4.0+542+81547229.x86_64    7/8 验证    : nginx-mod-stream-1:1.14.1-9.module+el8.4.0+542+81547229.x86_6   8/8 已安装:nginx-1:1.14.1-9.module+el8.4.0+542+81547229.x86_64                           nginx-all-modules-1:1.14.1-9.module+el8.4.0+542+81547229.noarch               nginx-filesystem-1:1.14.1-9.module+el8.4.0+542+81547229.noarch                nginx-mod-http-image-filter-1:1.14.1-9.module+el8.4.0+542+81547229.x86_64     nginx-mod-http-perl-1:1.14.1-9.module+el8.4.0+542+81547229.x86_64             nginx-mod-http-xslt-filter-1:1.14.1-9.module+el8.4.0+542+81547229.x86_64      nginx-mod-mail-1:1.14.1-9.module+el8.4.0+542+81547229.x86_64                  nginx-mod-stream-1:1.14.1-9.module+el8.4.0+542+81547229.x86_64                完毕！

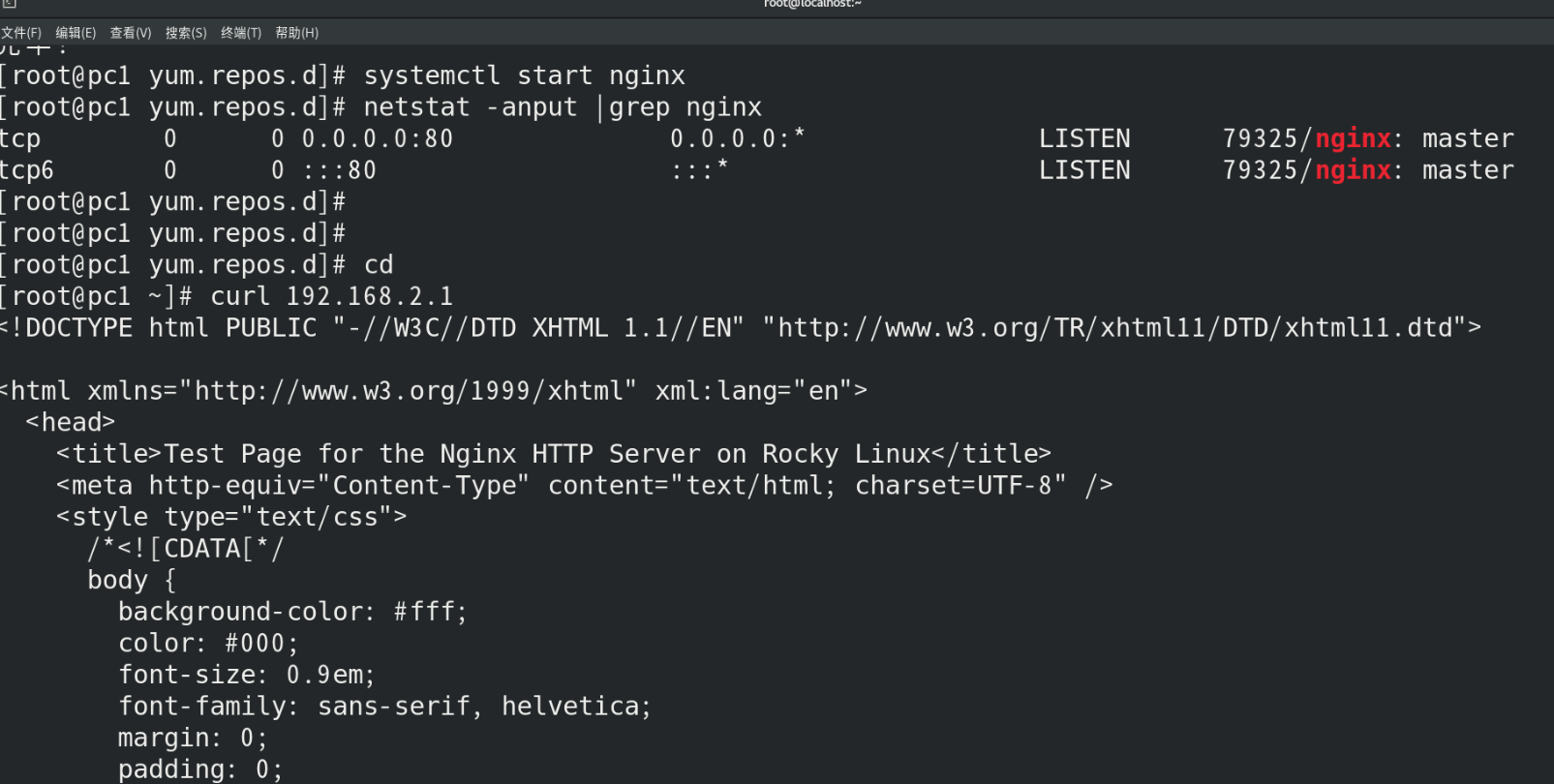

[root@pc1 yum.repos.d]# systemctl start nginx  #启用服务
[root@pc1 yum.repos.d]# netstat -anput | grep nginx
tcp        0      0 0.0.0.0:80              0.0.0.0:*               LISTEN      71660/nginx: master
tcp6       0      0 :::80                   :::*                    LISTEN      71660/nginx: master #切换到iptables防火墙

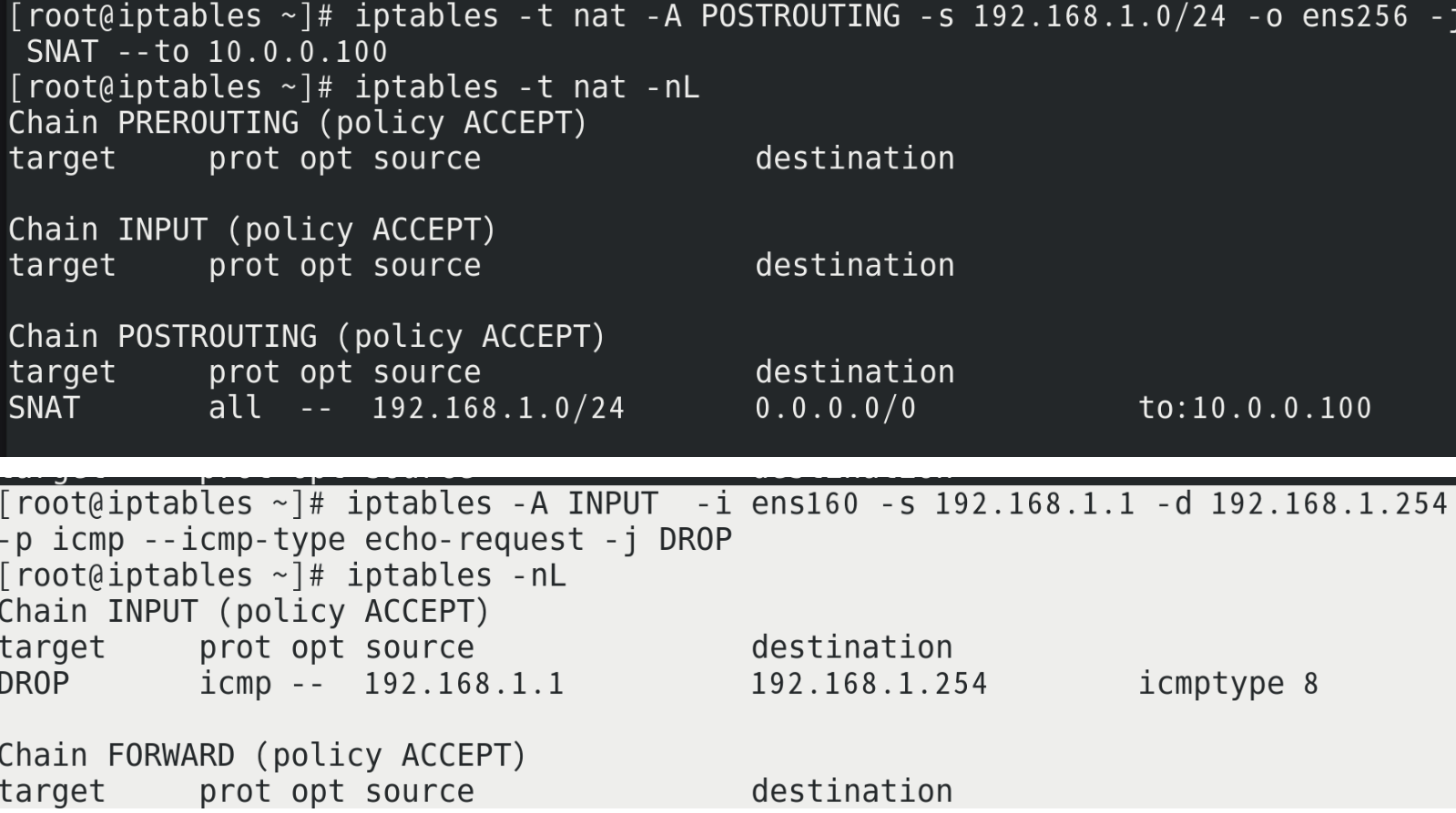

[root@iptables ~]# iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -o ens256 -j SNAT --to 10.0.0.100
[root@iptables ~]# iptables -t nat -nL		#让内网能访问外网
Chain PREROUTING (policy ACCEPT)
target     prot opt source               destination         Chain INPUT (policy ACCEPT)
target     prot opt source               destination         Chain POSTROUTING (policy ACCEPT)
target     prot opt source               destination
SNAT       all  --  192.168.1.0/24       0.0.0.0/0            to:10.0.0.100[root@iptables ~]# iptables -A INPUT  -i ens160 -s 192.168.1.1 -d 192.168.1.254 -p icmp --icmp-type echo-request -j DROP 						#使内网无法ping到网关
[root@iptables ~]# iptables -nL
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
DROP       icmp --  192.168.1.1          192.168.1.254        icmptype 8Chain FORWARD (policy ACCEPT)
target     prot opt source               destination  [root@pc1 ~]# curl 10.0.0.1    #内网可以访问外网
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.1//EN" "http://www.w3.org/TR/xhtml11/DTD/xhtml11.dtd"><html xmlns="http://www.w3.org/1999/xhtml" xml:lang="en"><head><title>Test Page for the Nginx HTTP Server on Rocky Linux</title><meta http-equiv="Content-Type" content="text/html; charset=UTF-8" /><style type="text/css">/*<![CDATA[*/

##先关闭网络管理，关闭默认防火墙firewalld

[root@localhost ~]# systemctl stop NetworkManager [root@localhost ~]# systemctl stop firewalld

##，切换到Permissive模式

[root@localhost ~]# setenforce 0

##，设置Linux防火墙的三块网卡为别连接不同的网络区域，地址分别为：ens33 192.168.1.254/24；ens34 10.0.0.100/8；ens35 192.168.2.254/24

临时配置网卡ifconfig ens网卡号 ip/子网掩码长度

配置网关route add -net 0/0 gw 网关/

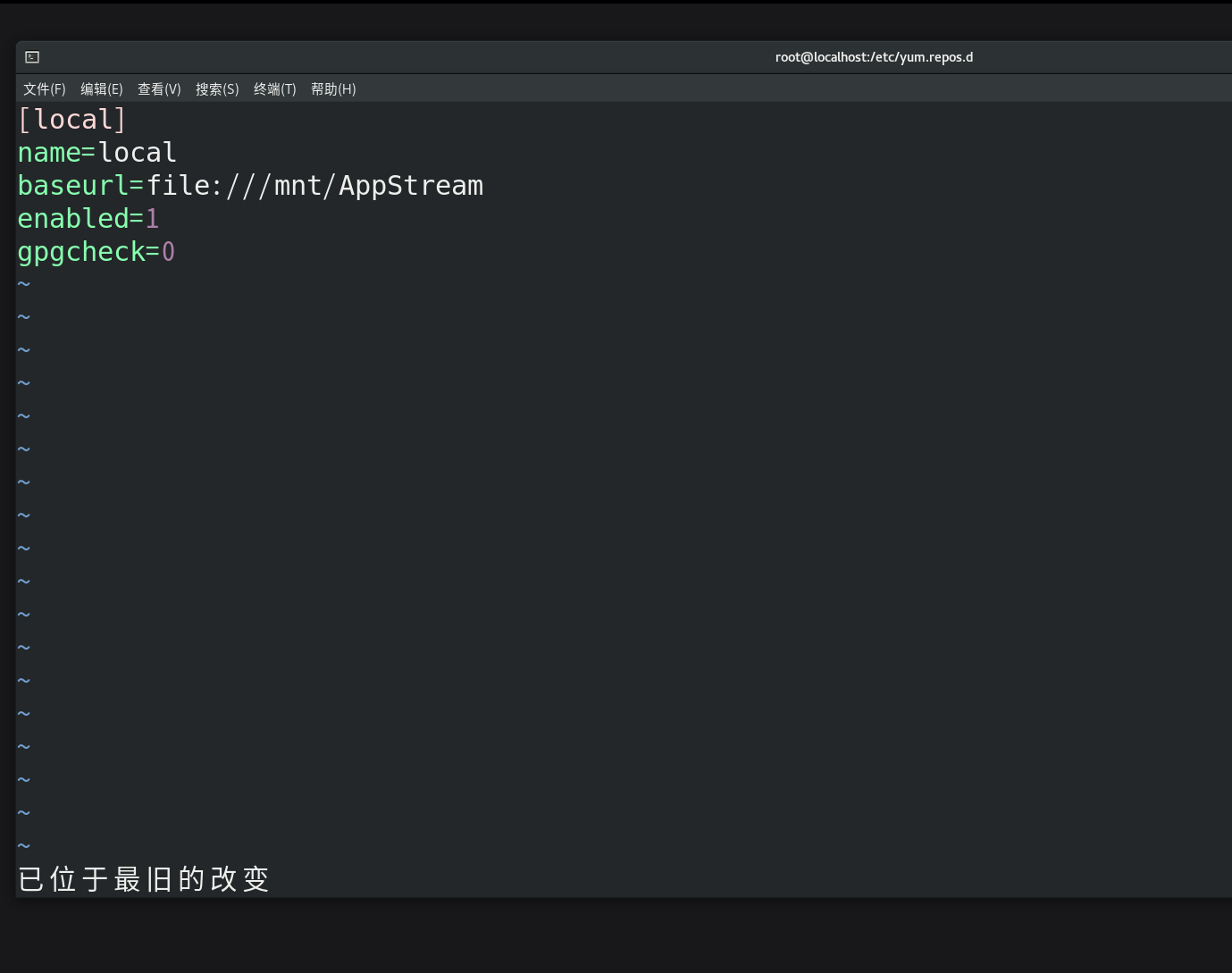

[root@pc2 root]# cd /etc/yum.repos.d/ [root@pc2 yum.repos.d]# vim local.repo

[root@pc2 yum.repos.d]# mkdir backup [root@pc2 yum.repos.d]# mv Rocky-* backup/ [root@pc2 yum.repos.d]# ls backup local.repo [root@pc2 yum.repos.d]# yum clean all 0 个文件已删除 [root@pc2 yum.repos.d]# yum makecache

[root@pc2 yum.repos.d]# yum -y install nginx

[root@pc1 yum.repos.d]# systemctl start nginx #启用服务 [root@pc1 yum.repos.d]# netstat -anput | grep nginx tcp 0 0 0.0.0.0:80 0.0.0.0:* LISTEN 71660/nginx: master tcp6 0 0 :::80 :::* LISTEN 71660/nginx: master

#切换到iptables防火墙 [root@iptables ~]# iptables -t nat -A POSTROUTING -s 192.168.1.0/24 -o ens256 -j SNAT --to 10.0.0.100 [root@iptables ~]# iptables -t nat -nL #让内网能访问外网 Chain PREROUTING (policy ACCEPT) target prot opt source destination

Chain INPUT (policy ACCEPT) target prot opt source destination

Chain POSTROUTING (policy ACCEPT) target prot opt source destination SNAT all -- 192.168.1.0/24 0.0.0.0/0 to:10.0.0.100

[root@iptables ~]# iptables -A INPUT -i ens160 -s 192.168.1.1 -d 192.168.1.254 -p icmp --icmp-type echo-request -j DROP #使内网无法ping到网关 [root@iptables ~]# iptables -nL Chain INPUT (policy ACCEPT) target prot opt source destination DROP icmp -- 192.168.1.1 192.168.1.254 icmptype 8

Chain FORWARD (policy ACCEPT) target prot opt source destination

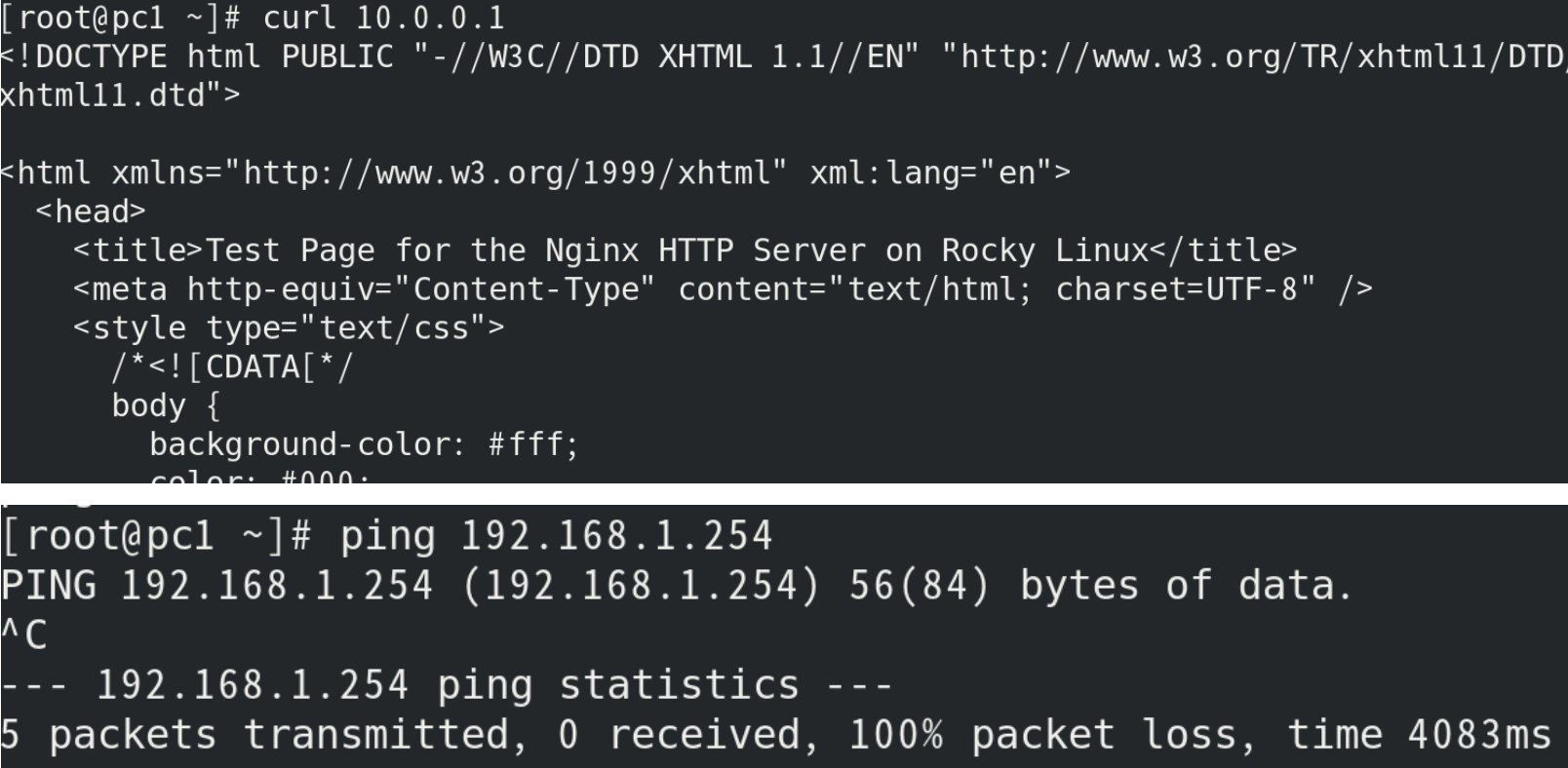

[root@pc1 ~]# curl 10.0.0.1 #内网可以访问外网

[root@pc1 ~]# ping 192.168.1.254 #不可以ping内部网关

[root@pc1 ~]# curl 10.0.0.1 #内网可以访问外网

内部网络服务器s1通过DNAT发布服务到互联网。
互联网主机pc2能够访问DMZ区域的服务器，但是不能够进行ping和ssh连接

##内部网络服务器s1通过DNAT发布服务到互联网

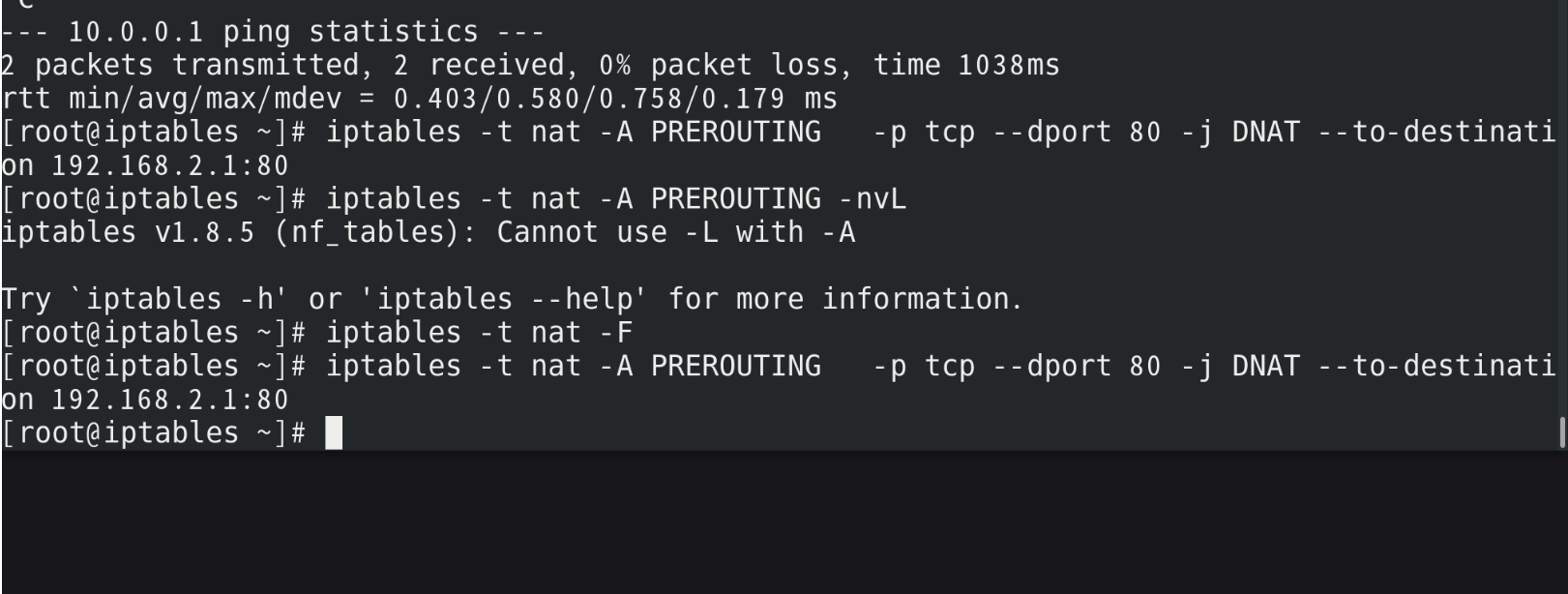

[root@iptables ~]# iptables -t nat -A PREROUTING -p tcp --dport 80 -j DNAT --to-destination 192.168.2.1:80

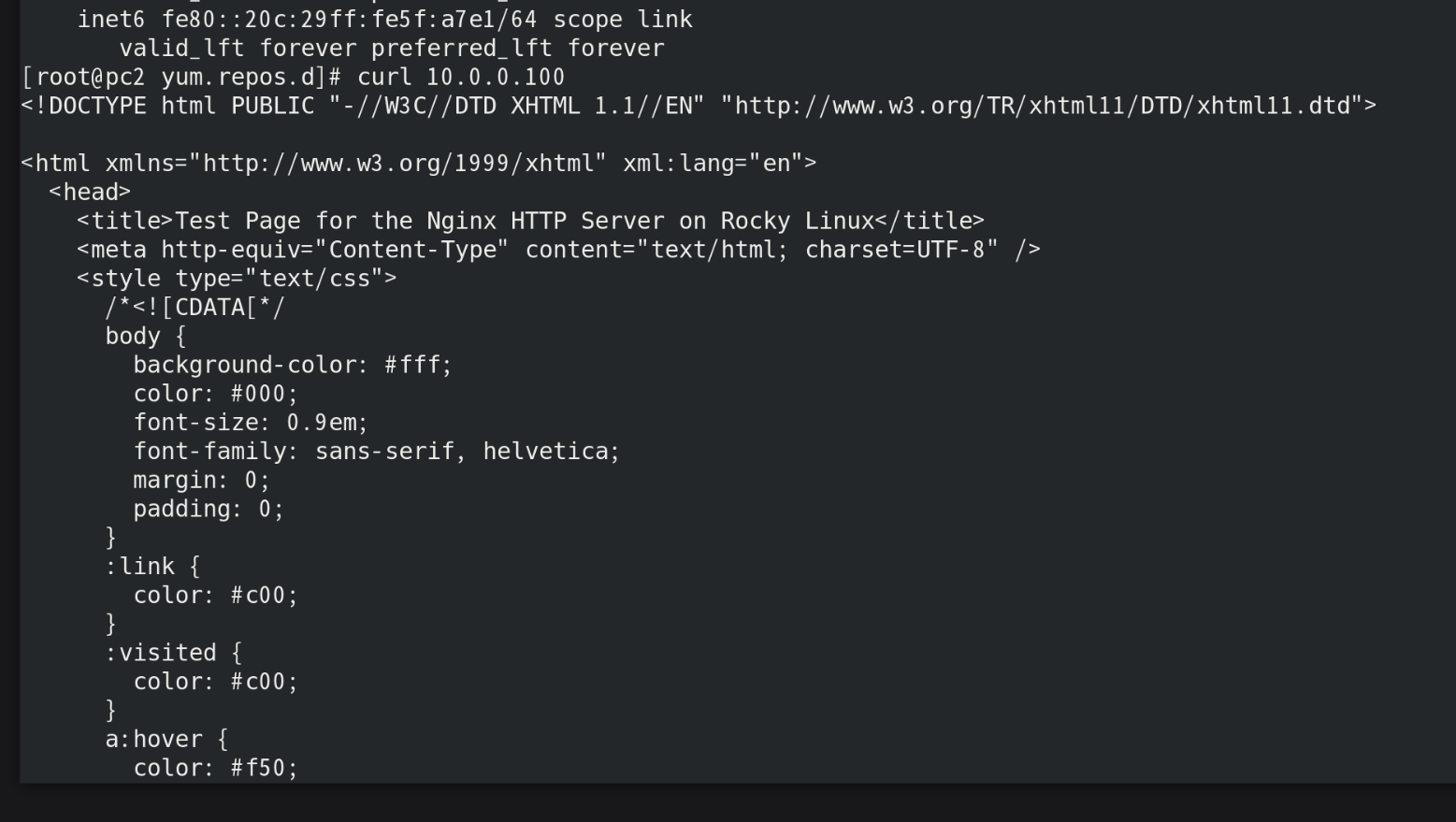

###使所有来访问s1服务器的都从端口80去找192.168.2.1[root@pc2 yum.repos.d]# curl 10.0.0.100		###先下载好nginx服务，启用nginx服务，
<!DOCTYPE html PUBLIC "-//W3C//DTD XHTML 1.1//EN" "http://www.w3.org/TR/xhtml11/DTD/xhtml11.dtd"><html xmlns="http://www.w3.org/1999/xhtml" xml:lang="en"><head><title>Test Page for the Nginx HTTP Server on Rocky Linux</title><meta http-equiv="Content-Type" content="text/html; charset=UTF-8" /><style type="text/css">/*<![CDATA[*/body {background-color: #fff;color: #000;font-size: 0.9em;###互联网主机pc2能够访问DMZ区域的服务器，但是不能够进行ping和ssh连接##使pc2外网不能pings1服务器，

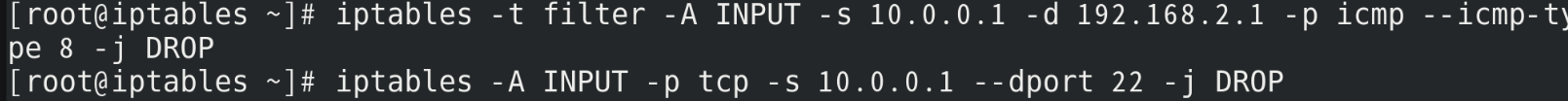

[root@iptables ~]# iptables -t filter -A INPUT -s 10.0.0.1 -d 192.168.2.1 -p icmp --icmp-type 8 -j DROP ###pc2不能与s1服务器进行ssh连接
[root@iptables ~]# iptables -A INPUT -p tcp -s 10.0.0.1 --dport 22 -j DROP

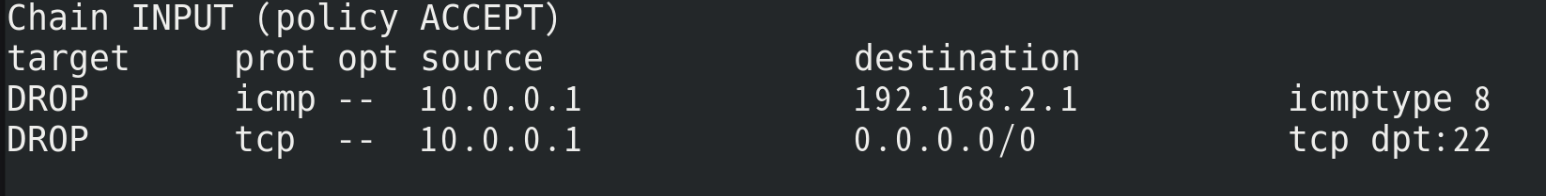

[root@iptables ~]# iptables -nL
Chain INPUT (policy ACCEPT)
target     prot opt source               destination
DROP       icmp --  10.0.0.1             192.168.2.1          icmptype 8
DROP       tcp  --  10.0.0.1             0.0.0.0/0            tcp dpt:22

##内部网络服务器s1通过DNAT发布服务到互联网

[root@iptables ~]# iptables -t nat -A PREROUTING -p tcp --dport 80 -j DNAT --to-destination 192.168.2.1:80 ###使所有来访问s1服务器的都从端口80去找192.168.2.1
