【电赛培训课程】电子设计竞赛工程基础知识
一、电子元器件认知及电子工具和焊接知识
（一）电子元器件认识
1.绪论
- 电子元器件是组成电子产品的基础，包括：电阻、电容器、电感、电位器、晶体管、散热器、机电元件、接插件、电声器件、电子显示器件、光电器件、传感器、电源、开关、电子变压器、继电器、集成电路、印制电路板、电子功能工艺专用材料、电子胶（带）制品、电子化学材料及部品等。
- 一张电路图就好象是一篇文章，各种单元电路就好比是句子，而各种元器件就是组成句子的单词。所以要想看懂和设计电路，还得从认识单词——元器件开始。
- 细节决定成败，关乎设计成败。
2.电阻器
1）电阻器的基本知识
- 电阻器通常简称为电阻，是一种应用广泛的电子器件。
- 定义：导体材料对电流通过的阻碍作用称为 “电阻”。利用这种阻碍作用做成的元件称为电阻器。
- 特性：不同材料的物质对电流的阻力是不同的。
- 公式：R=ρL/S（ρ— 材料的电阻率，与材料的性质有关）。
- 导体的电阻除与长度、截面积有关外，还与温度有关：
- 石墨材料：阻值随温度的升高而减小。
- 金属材料：阻值随温度的升高而增大。

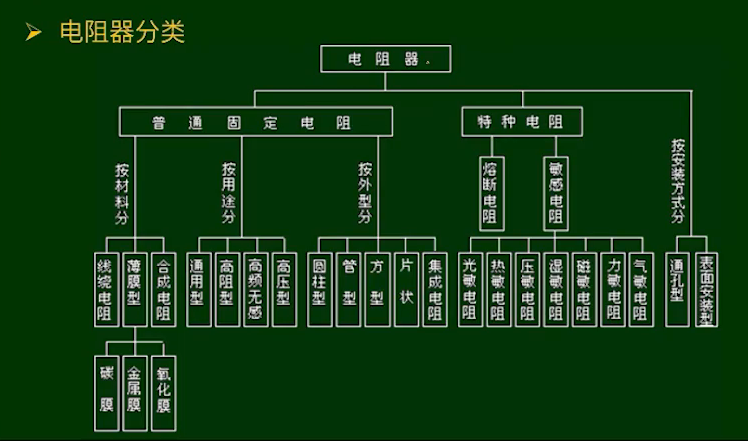

2）电阻器分类

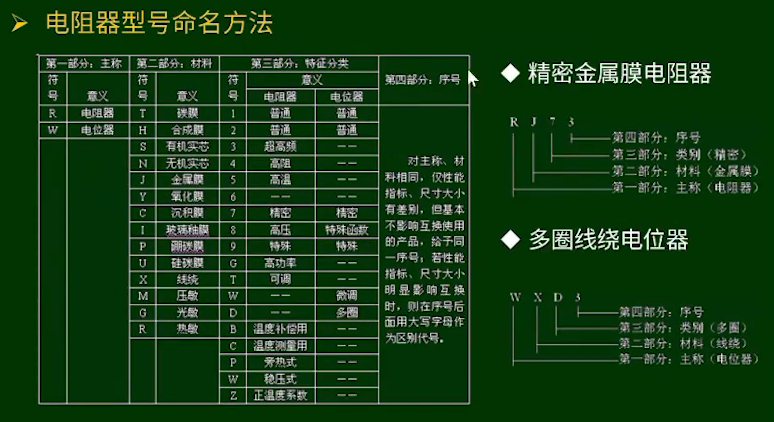

3）电阻器型号命名方法

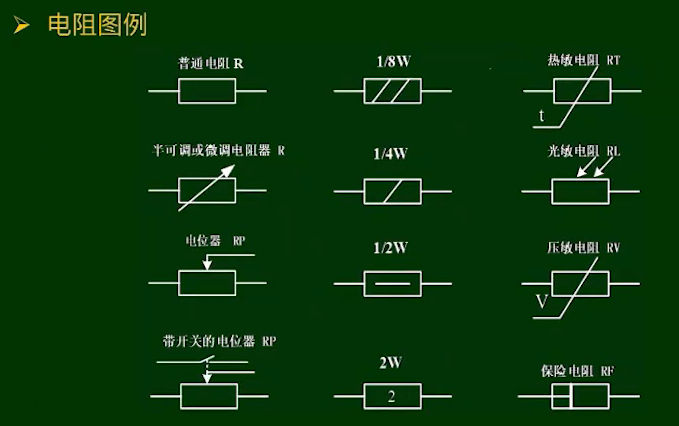

4）电阻图例
5）电阻器的主要技术指标

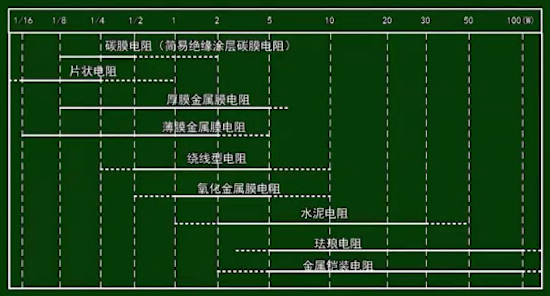

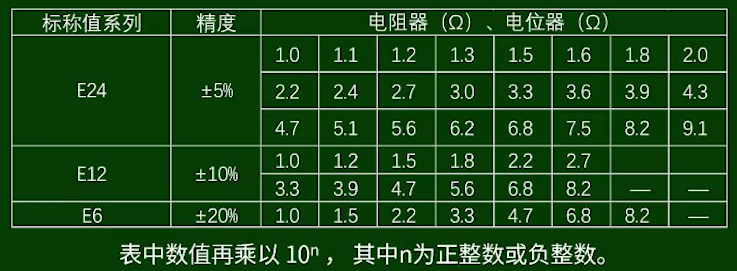

- 标称阻值：组织室电阻的主要参数之一，不同类型的电阻，阻值范围不同，不同精度的电阻其阻值系列亦不同。根据国家标准，常用的标称电阻值系列如下表所示。

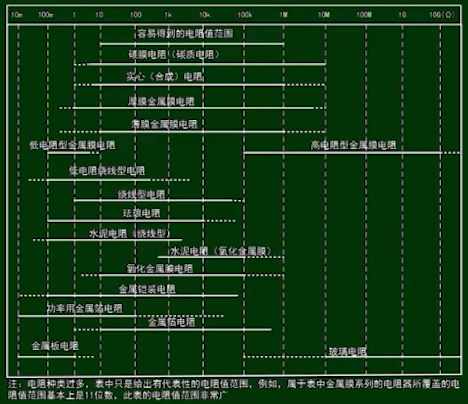

6）各类型电阻阻值范围
7）电阻器的主要技术指标
-
允许误差：

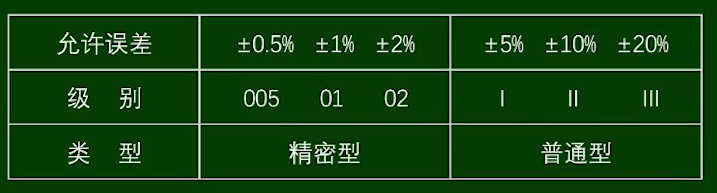

电阻器的标称值往往和它的实际值不完全相符。实际值和标称值的误差，除以标称值所得的百分数，叫电阻的误差，它反映了电阻器的精度。下表列出了常用电阻器的允许误差的等级（等级精度）。
8）电阻器的主要技术指标
-
额定功率：
电阻器在电路中长时间连续工作不损坏，或不显著改变其性能所允许消耗的最大功率称为电阻器的额定功率。电阻器的额定功率并不是电阻器在电路中工作时一定要消耗的功率，而是电阻器在电路工作中所允许消耗的最大功率。

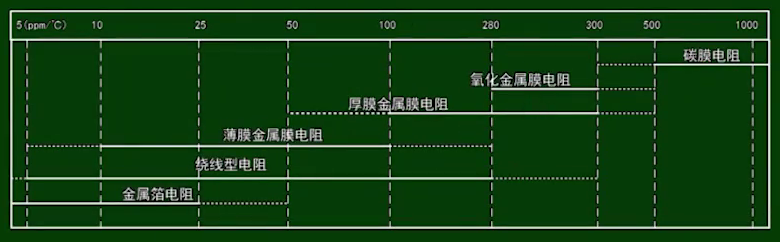

- 电阻温度系数（T.C.R）——基于温度的电阻值变化率。任何电阻器的电阻都会因温度变化而变化，这种变化的比率就是电阻温度系数。

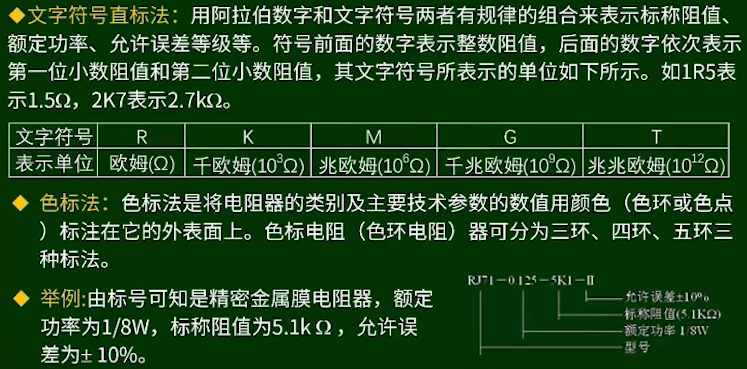

9）电阻器的标志方法

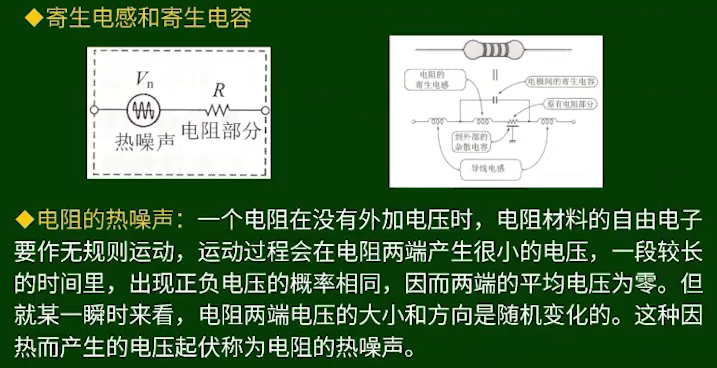

10）与理想电阻的差别
11）常用电阻器

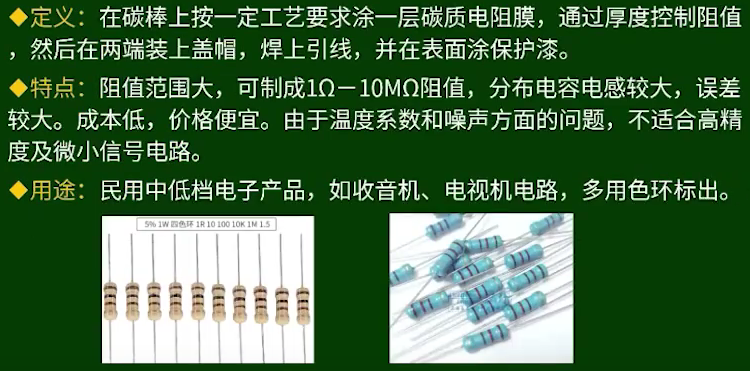

- 碳膜电阻器（RT）

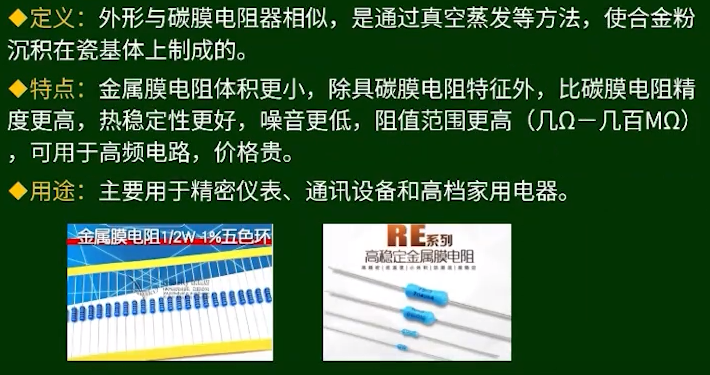

- 金属膜电阻器（RJ）

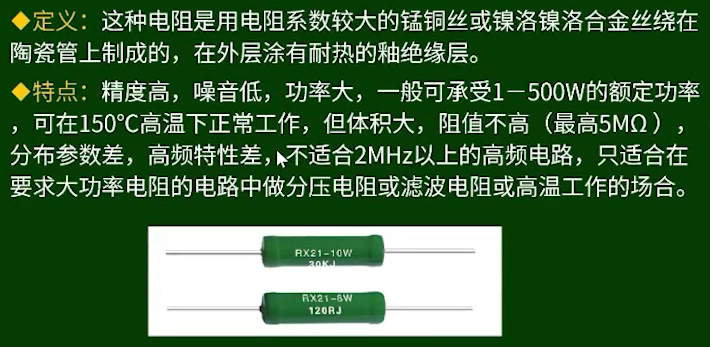

- 线绕电阻器（RX）

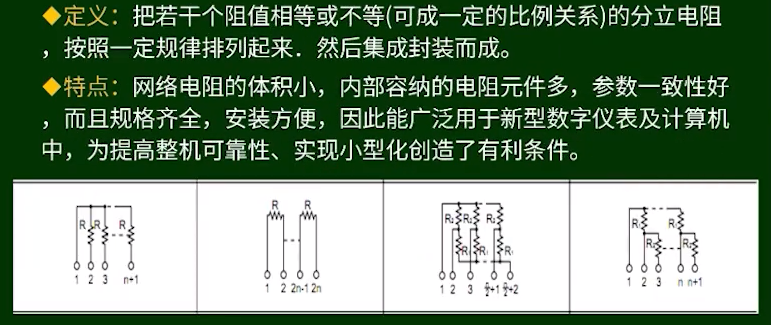

- 网络电阻

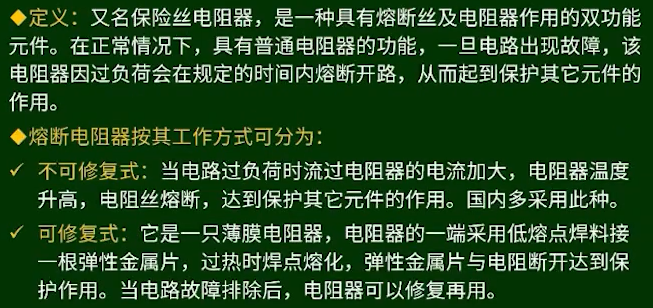

- 熔断电阻器

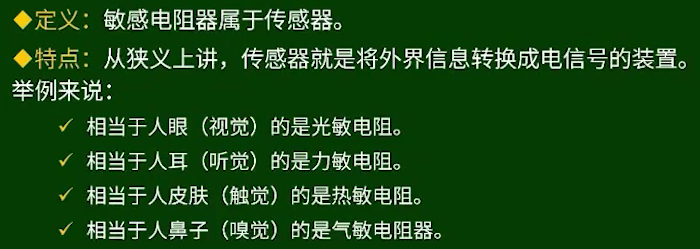

- 敏感电阻
12）电位器

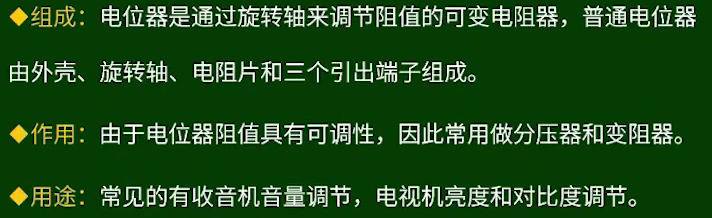

<1>电位器

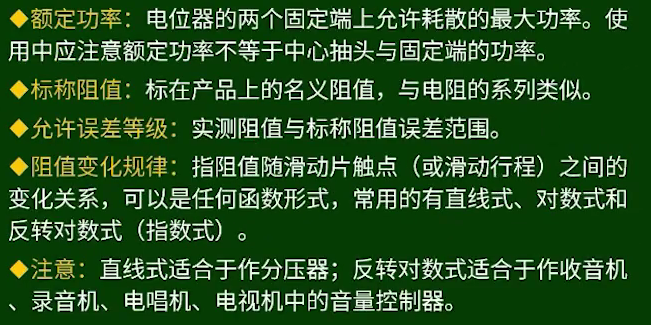

<2>电位器的主要技术指标

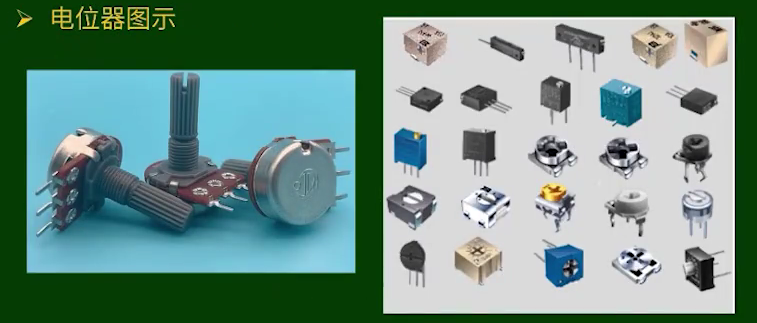

<3>电位器图示

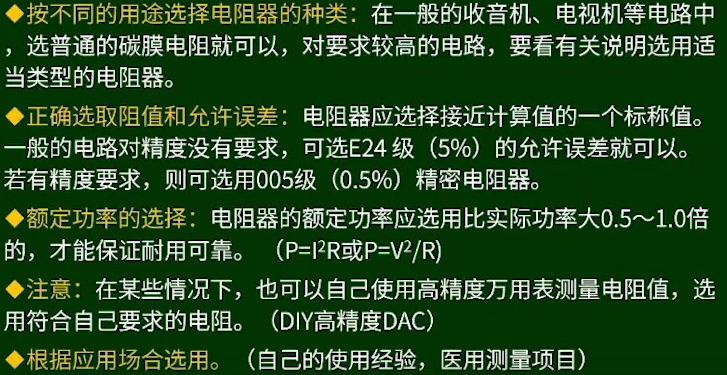

13）电阻器使用技巧
3.电容器

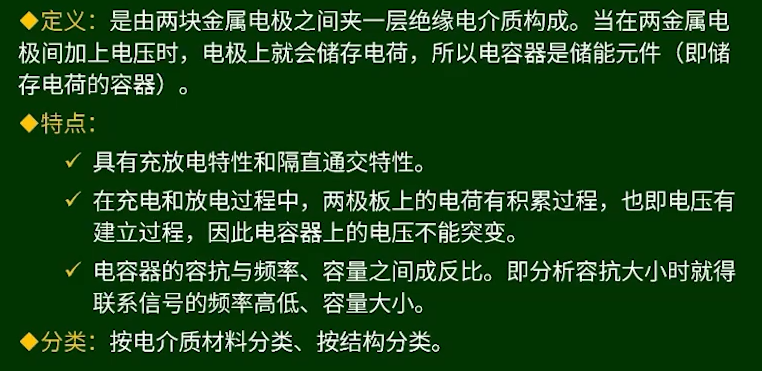

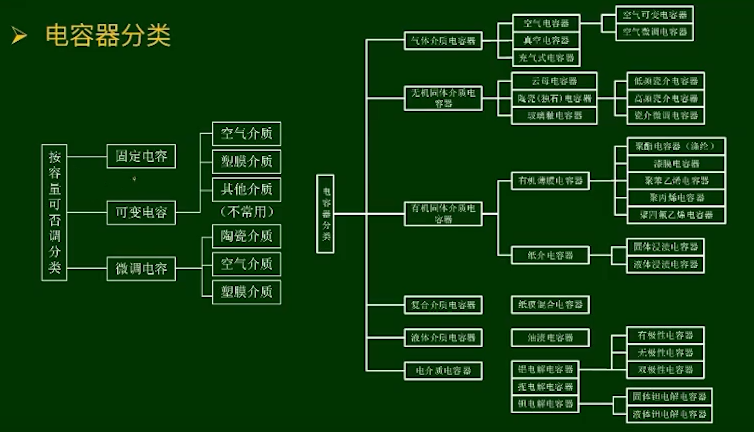

1）电容器分类

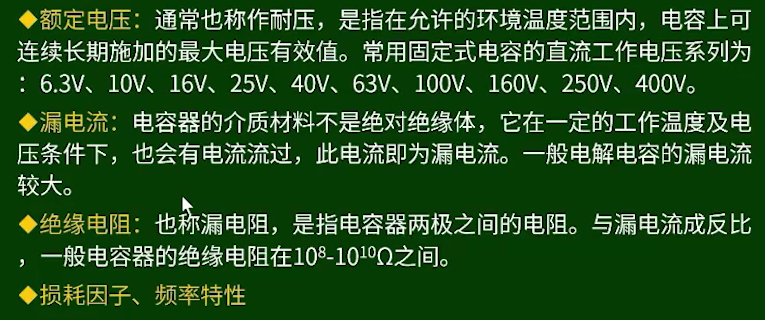

2）电容器的主要技术指标

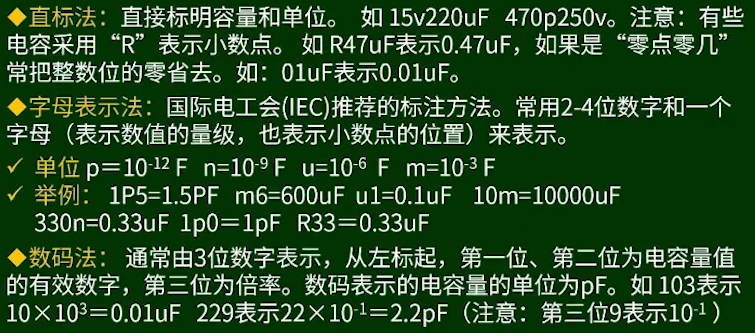

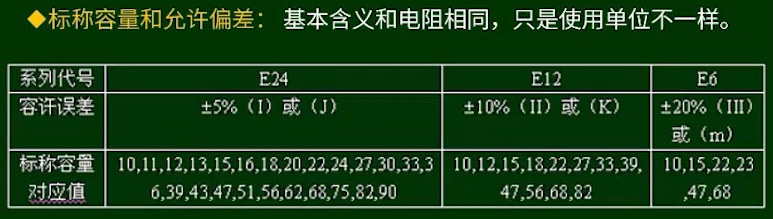

3）电容器的标志方法

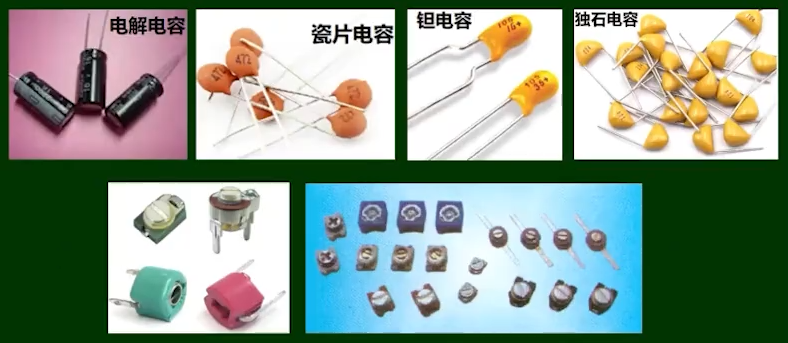

4）常用电容器

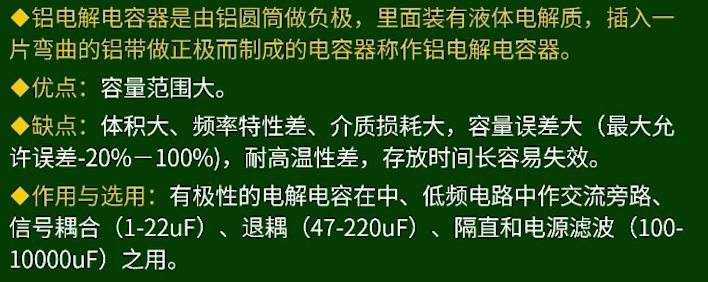

- 铝电解电容器
- 坦电解电容器

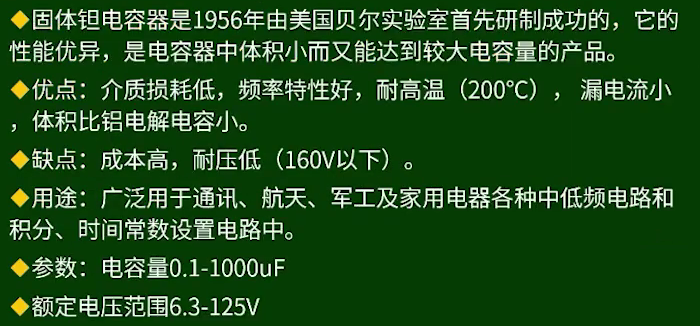

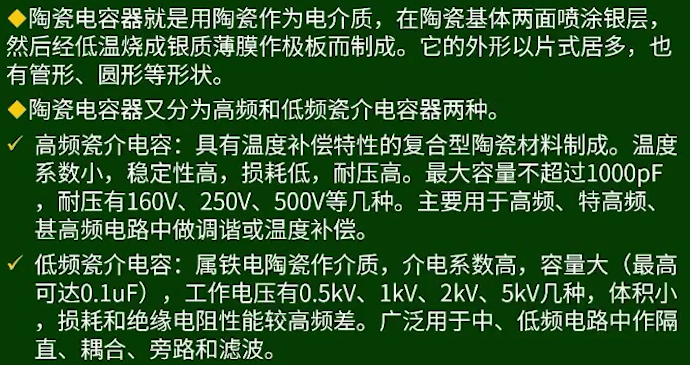

- 陶瓷电容器
5）电容图示
6）电容器作用

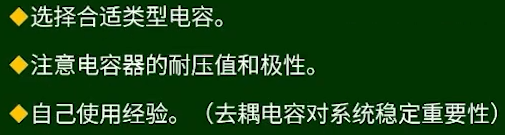

7）电容器使用技巧

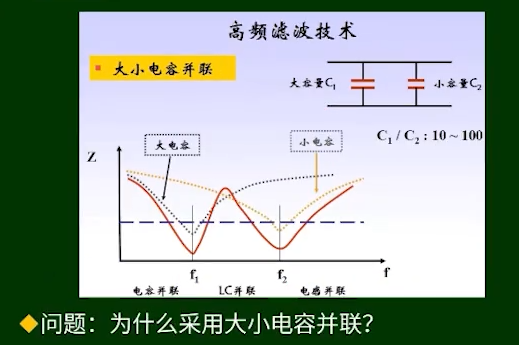

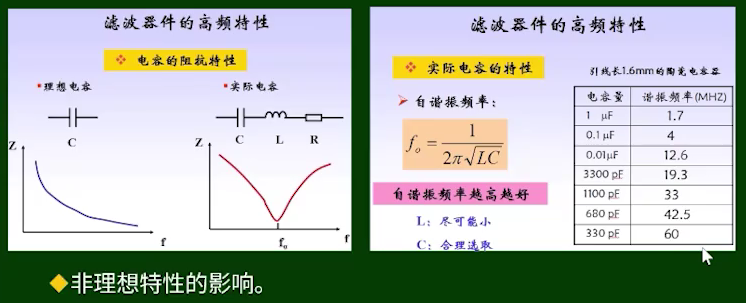

8）滤波器件特性
4.电感

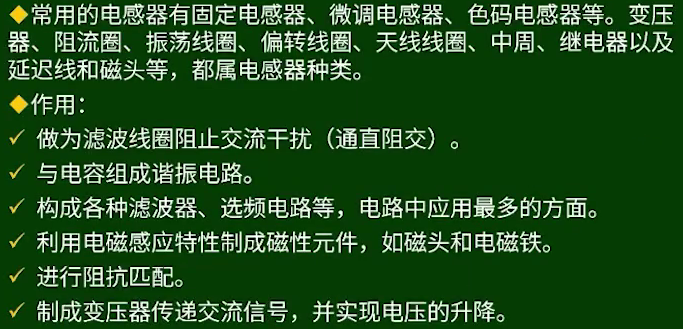

1）电感器基本知识

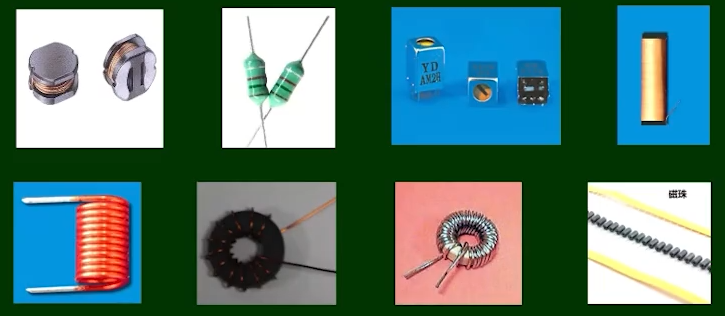

2）电感图示

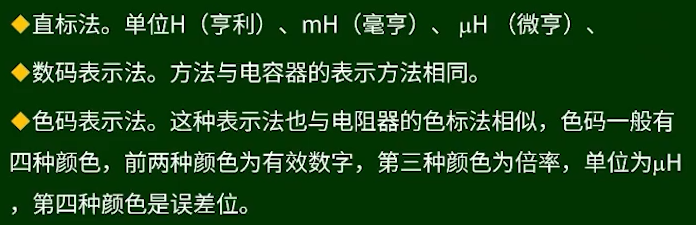

3）电感器的标志方法

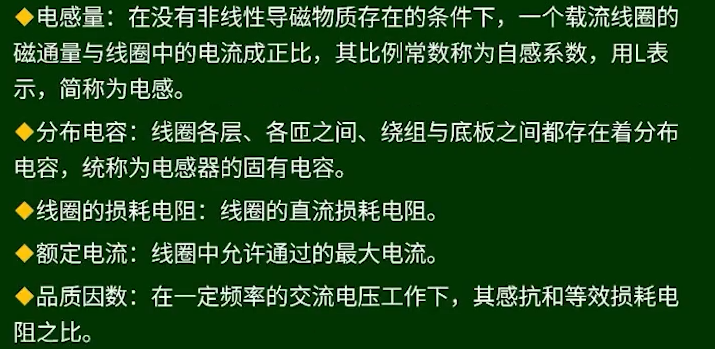

4）电感器的主要技术指标
品质因数越高越好。

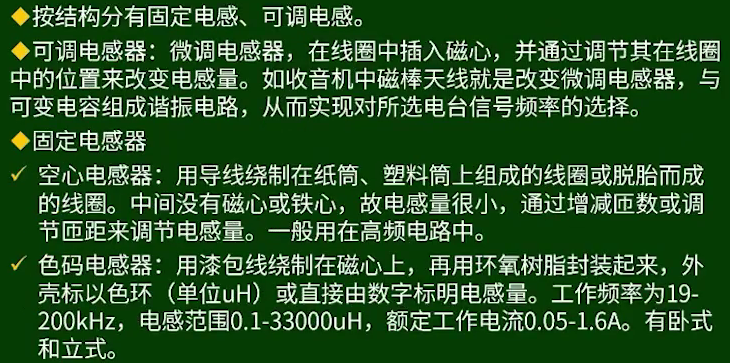

5）电感器分类

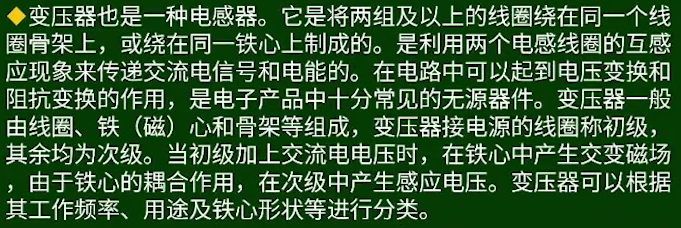

6）变压器

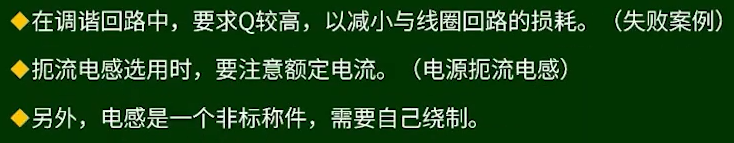

7）电感器的使用

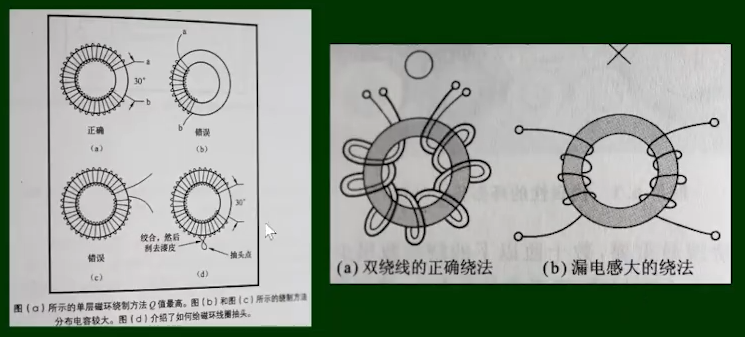

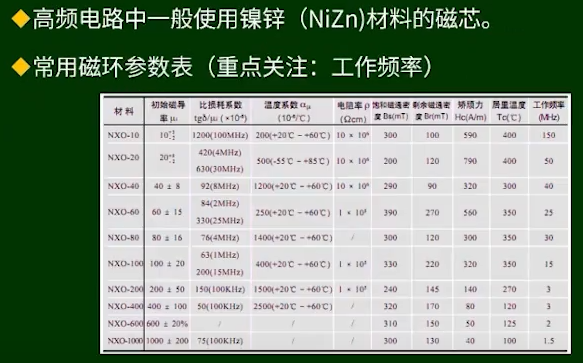

8）高频磁环的使用

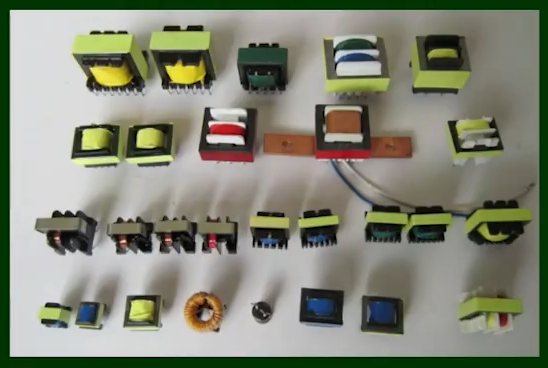

9）变压器图示

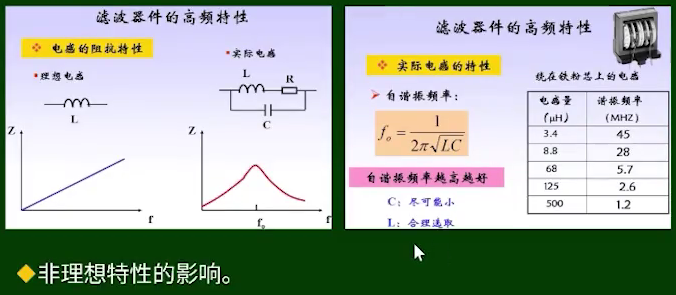

10）电感滤波器件特性
5.晶体管

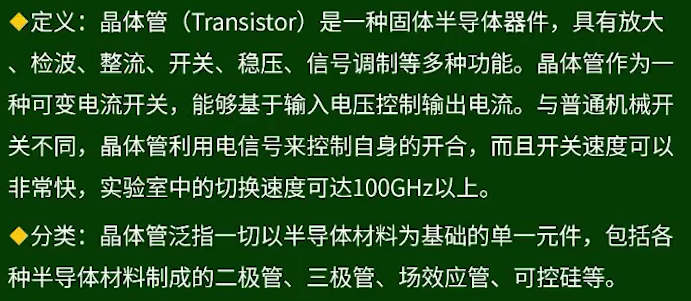

1）晶体管基础知识

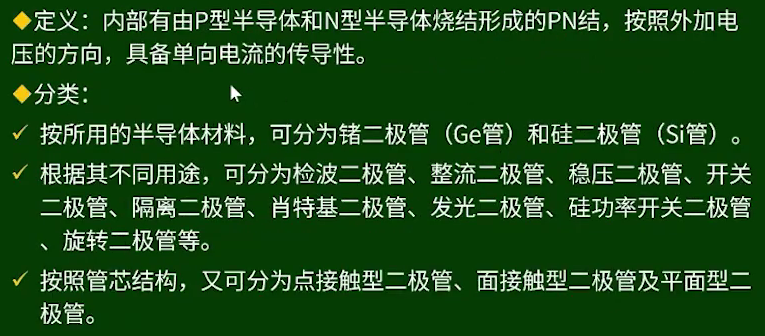

2）二极管

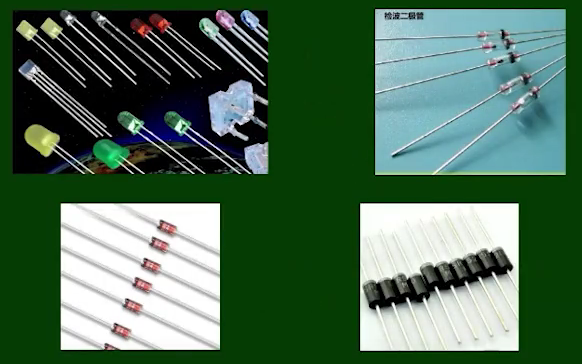

3）二极管图示
4）三极管

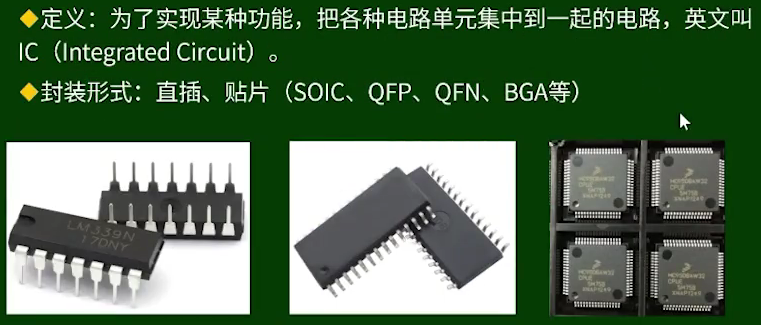

6.集成芯片
7.开关及接插件

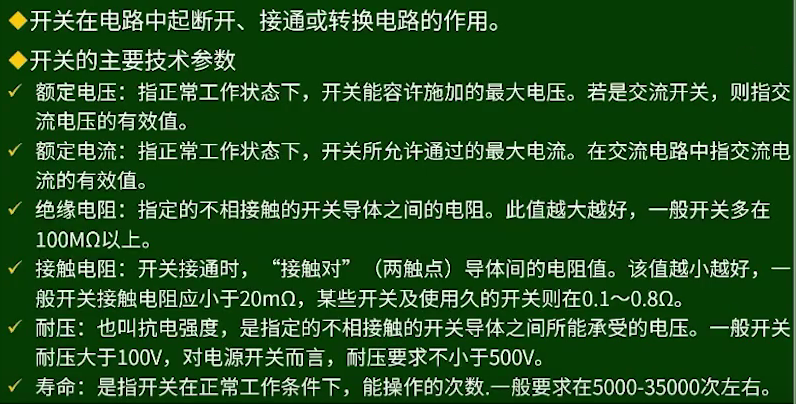

1）开关

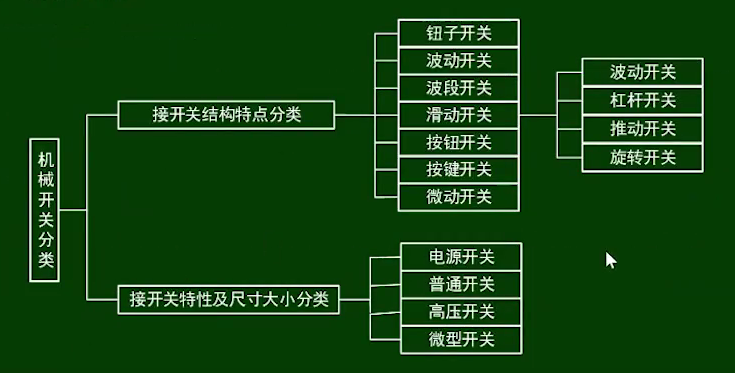

2）开关分类
3）开关图示

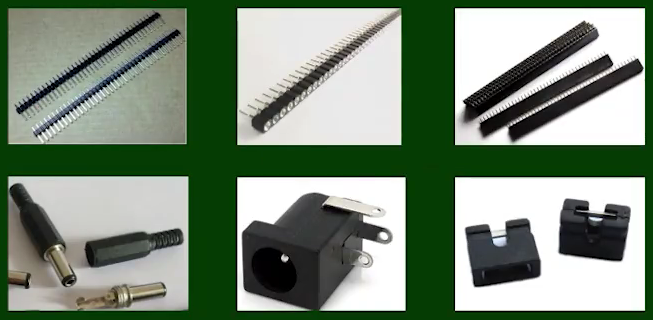

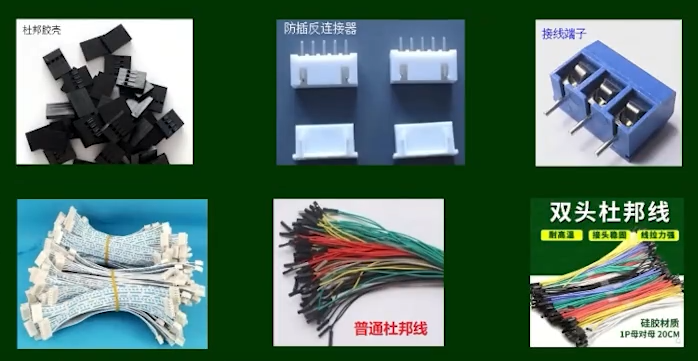

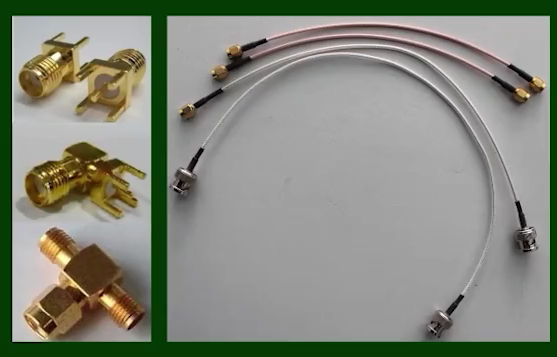

4）接插件图示

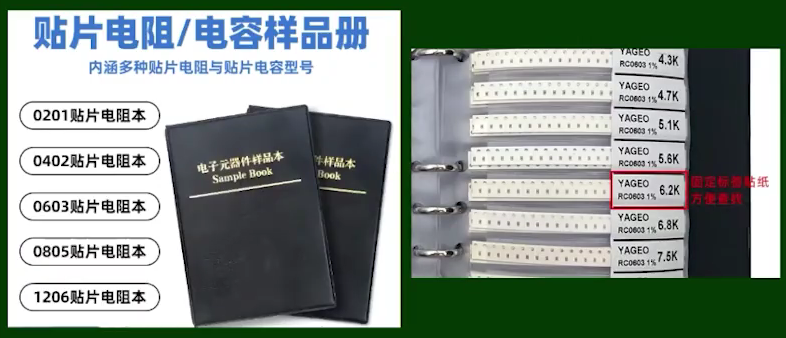

5）电阻电容包
8.印制电路板

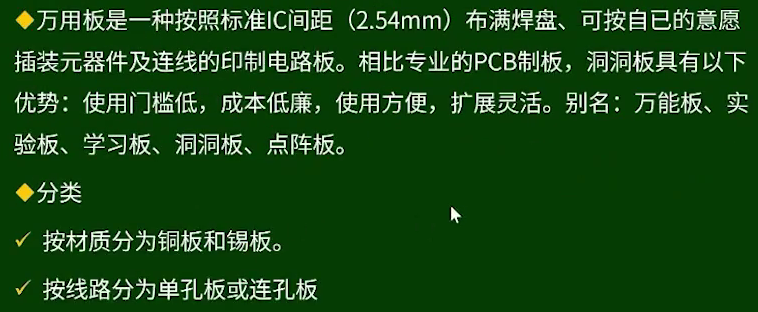

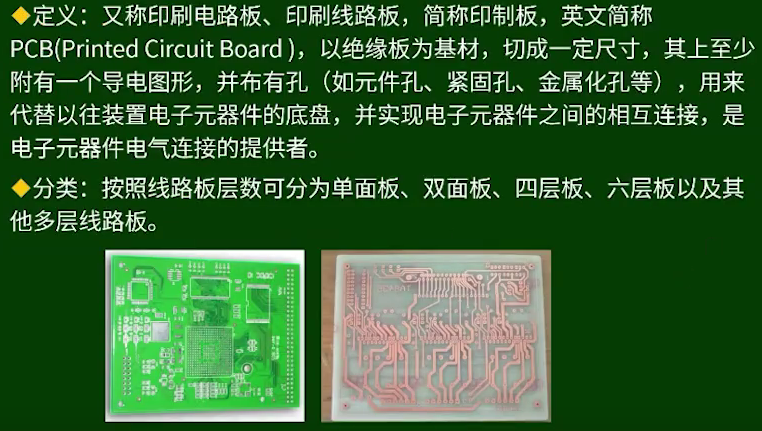

1）基本知识
2）万用板

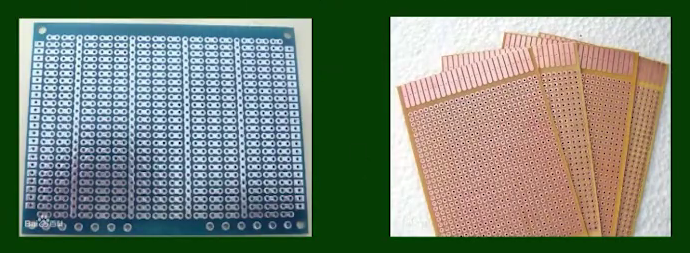

3）万用板图示
（二）电子工具和焊接知识
1.电子工具

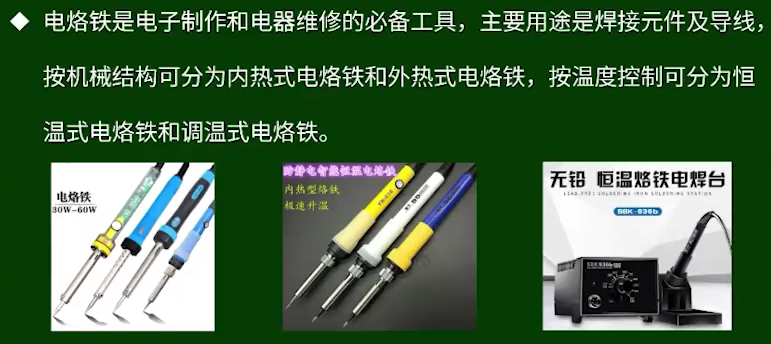

1）电烙铁

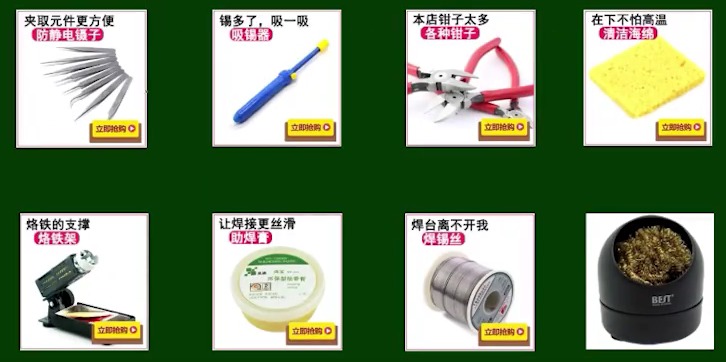

2）其他焊接工具
2.焊接知识
二、实验仪器设备的使用及如何获取技术资料
（一）实验仪器设备的使用

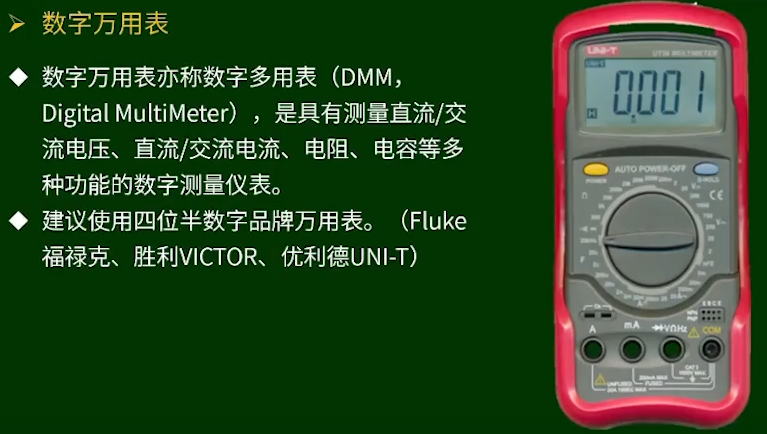

1.数字万用表

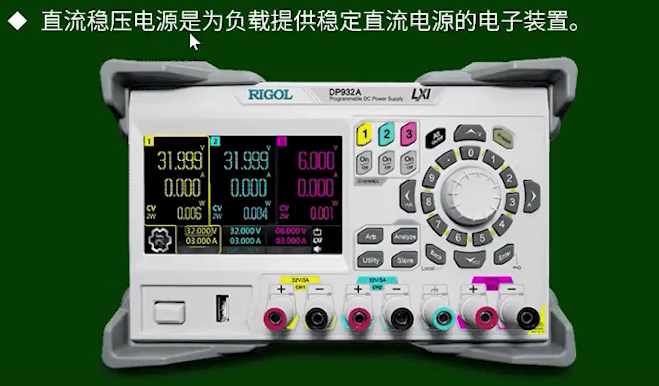

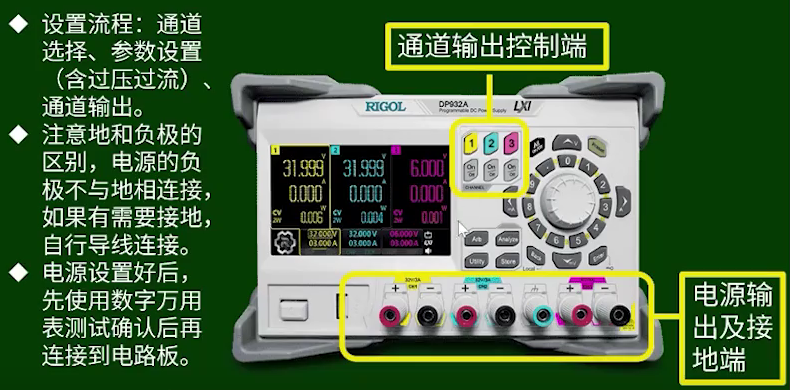

2.直流稳压电源

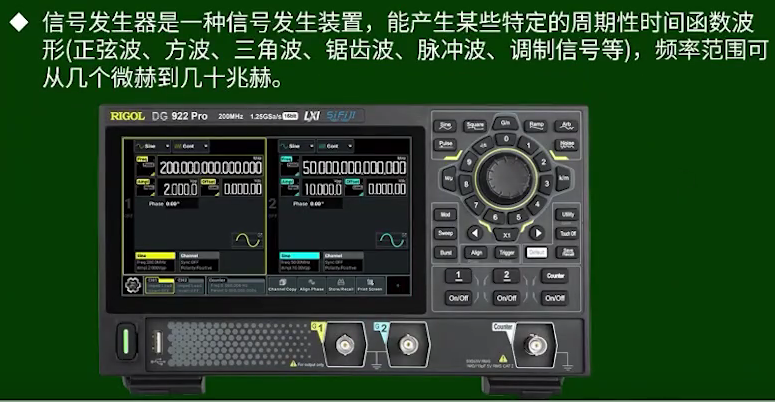

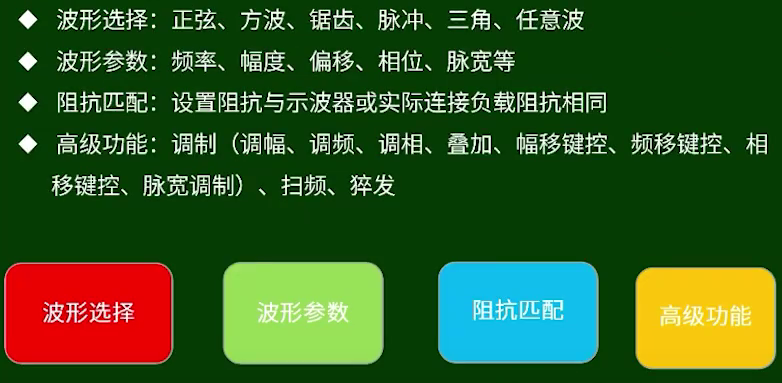

3.信号源
信号源的输出阻抗一般为50Ω，国外的信号源，特别是射频信号源设置的输出电压通常是指在50Ω的负载上能得到的电压，该电压和开路电压有一个倍数的关系。

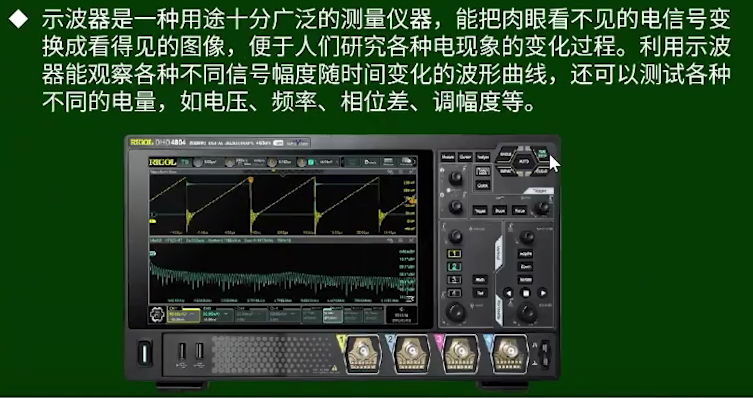

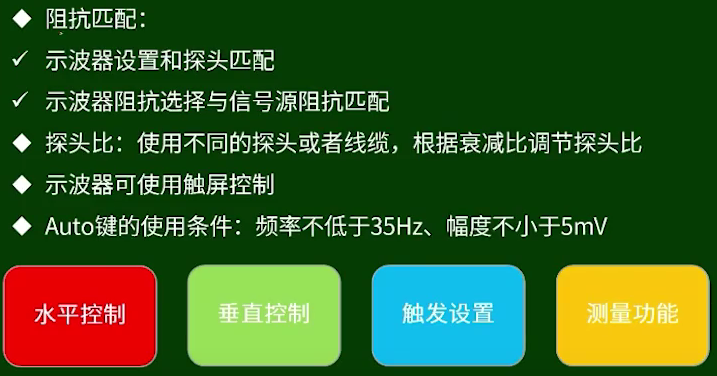

4.示波器

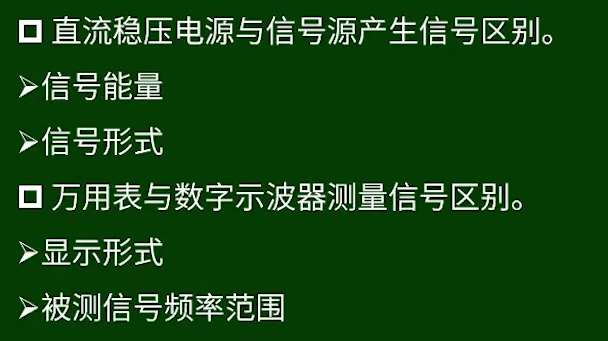

5.区分
（二）如何获取技术资料
- 获取技术资料的途径和方法
