电工基础【6】顺序、时间控制
08 顺序、时间控制
常用的电路，比如说我们这个顺序启动、时间控制，是不是？这顺序启动和时间控制的话，都是挺简单。但很多复杂的电路里面，都是由简单的电路组成的。
好，什么叫顺序启动呢？就是我这一个东西启动了之后，我才能启动下面一个东西。
这顺序启动在哪些地方可以用得到呢？有些地方就可以，比如说我这传送带啊，是不是？我传送带没启动之前的话，我不能供给，是不是？这就顺序启动。我必须要这个传送带启动之后我才能供给，是不是？这地方可以用的。还有一些有拨线呢，我那个拨线没油的话，没油的话我就主机不能启动，是不是？哦，拨线要有油的话，必须要那个油泵电机启动之后我才能启动那个主机，是不是？不然的话你拨线没油的话，你主机就启动的话，拨线可能很容易打坏，是不是？还有就是那个切削液啊。你说我必须要开始切削液之后，你才能加工，是不是？
反正很多地方了，就这么用，大概了解就可以了。以后大家用得到的时候可以直接抄下来。
好，现在我们开始讲一下，我们再画好一个图，这顺序启动图，这个主电路就很简单是不是？

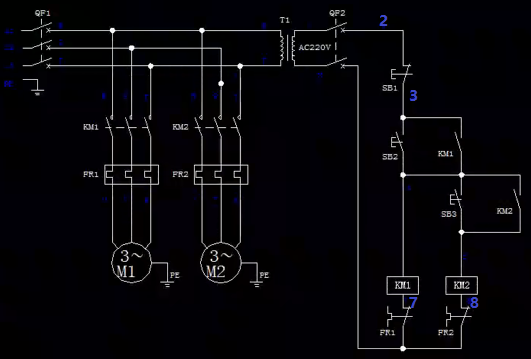

顺序启动图示例图
主电路直接由接触器控制电机，好，我们主要是控制这个接触器如何让它顺序启动啊。看我们这画好图，这里停止按钮 SB1 常闭，那它就停止了哈。嗯，还有 SB2 是一个启动按钮，当它SB2 一得电的话，我们看看啊，电从这边过来(SB1->SB2)，是不是这个 KM1 就得电了？ KM1 得电的话， KM1 就自锁。好自锁之后的话，我这(SB3)就可以按了，这 SB3 就可以闭合了，闭合之后这个 KM2 就得电， KM2 就自锁了，是不是？
那我们反过来，当这 KM2 想得电的话，我们必须这个 SB3 闭合，闭合之后，还是在这地方过不来是不是(SB2、KM1 没有闭合)？
那它这 KM2 要得电的话必须要这个点(KM1->SB3结合点)要有电是吧？好，如果我们这一点一通的话(SB2闭合)，这 KM1 就得电自锁是不是？那说明它， KM2 要得的话， KM1 必须要得电是不是？(你看这个点，和这个点是相通的啊，这个点要得电的话，就是要 KM1 得电。)
好，我们看一下停止它会出现什么样状况呢？我们按下停止之后(SB1断开)，这因为我们电从这里过不来了，它两个(KM1、KM2线圈)都是停止了，是不是？我按下停止之后，两个都停止。
如果我想停止一个怎么办呢？就比如说我想停止前面这一个(KM1)，或者我想停止后面这一个(KM2)，怎么办呢？
KM2线圈上面加一个停止按钮，即可停止KM2线圈，是不是？
好，我们这里接下线试试。哦，我已经把这里布置好了。

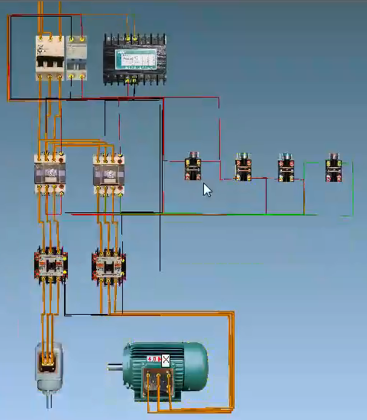

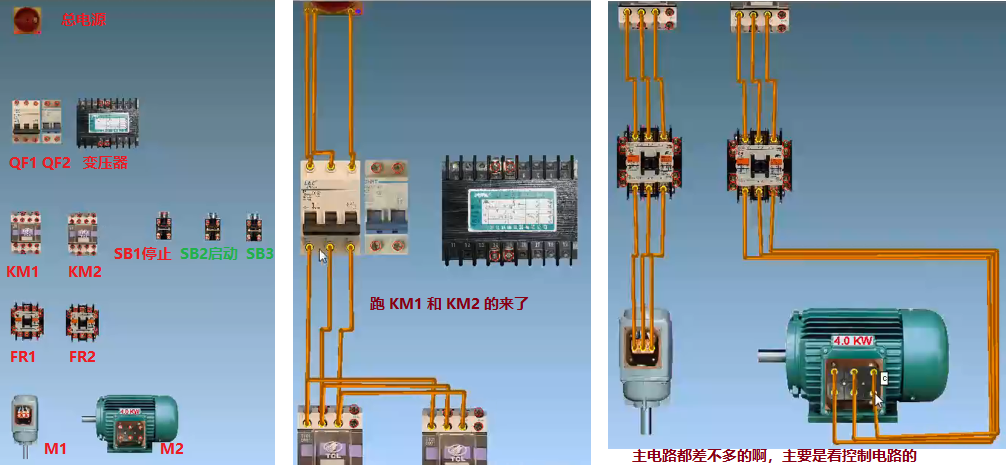

布置好电器元件示例图
我们要接线前的话，必须要把电器元件给搞清楚，必须要找到相应的电器元件是不是？
从这边看过来，这 QF1 啊就是这个，是不是？ QF2 就是这个。QF 就是空气开关。T 就是这个变压器。好，……。
从前面开始接，从电源开始拉了三根线，和这个 QF 去，是不是？好，我们也照样。好，我们先把这根线给接好。好，出来之后跑哪去了？好，跑 KM1 和 KM2 的来了？是不是？
我们可以从这里引过去，是不是？啊，我们从这里引，从上面引有什么区别？没区别。

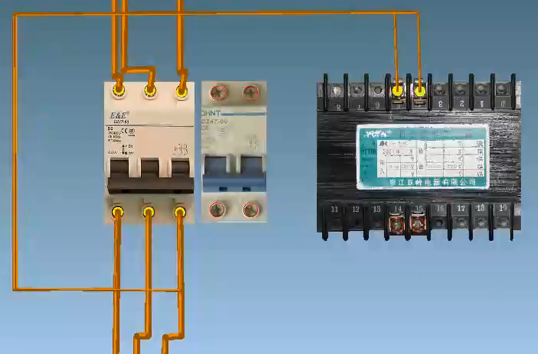

变压器我们用小点的线示例图
好，再跑这个变压器，是不是？跑变压器我们用小点的线，用 1 平方线啊。好，这条线已经接好了，是不是？
好，我们再把主电路接完。好，我们直接这个接触器，就是把它连接起来，主触头。
这主电路的话我们就不太多讲解了，因为我们主电路都差不多的啊，主要是看控制电路的。
我们看控制电路。大家看，T1 出来之后到 QF， QF 的进，也就是这个空气开关的进，是不是？
我们把线换一个小的，小一点的线，换成红色。好，左零右火。我假设我这是火线，跑到右边来是吧？再把零线黑色加入。

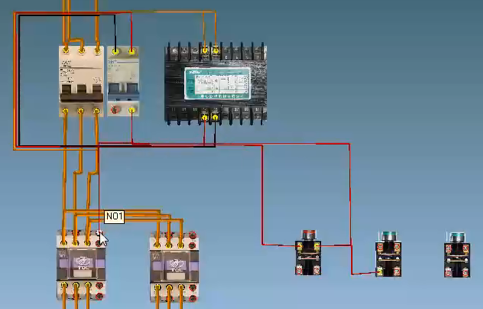

好，它跑了之后，再看看这个主电路，主电路你看这 2 号线，我们接线的时候要看下线号，我们这里标了线号的，要看线号啊。2 号线从这个 QF 出来之后，跑到停止开关来，你看，停止开关是常闭的一端，我们用小点的线，0.75 就可以了。好，跑到它的常闭点。常闭出来之后跑哪去了？看 3 号线，3 号线跑到 SB2 常开入，和 KM1 的常开入，进去的啊。
NO 是常开 NC 是常闭示例图
好，往上面来。KM1 的常开触点，好，下面常开触点， NO 是常开啊，大家记住， NC 是常闭。
好，我们再看看，常开跑哪去了？你看，这两常开都并在一起啊，并在一起之后跑到 KM1 线圈来了。好，我们把这两个常开，这个常开和那个常开。好，有点乱了啊。它是不是和这个常开点，是不是，出来的常开点和这个常开点并起来，并起来之后再跑到这个接触器的线圈来了，是不是？嗯，对。

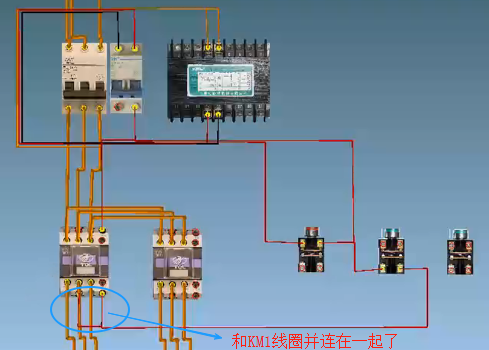

并起来到接触器的线圈示例图

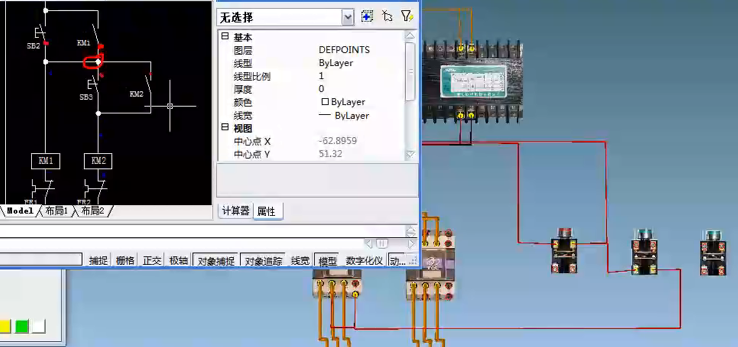

记到这里之后，我们再看这一点，这一点也就是 SB2 的另外一端，是不是？也可以说 KM1 的另外一端，是不是？再跑到 SB3 来进，和 KM2 的进，嗯，没错，常开点进。
再跑到 SB3 来进，和 KM2 的进示例图

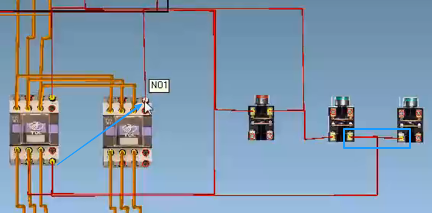

好我们看看这出来端(右边)。就跑到这边来，是不是？好，然后这还有另外一段是这一段(左边)，这一段也跑到这边来，跑到它的进。(哦，这线路好像没补长啊，没补长算了啊，这跑到它的进，是不是？就好，我这里已经画好了。)
这出来端，还有另外一段示例图

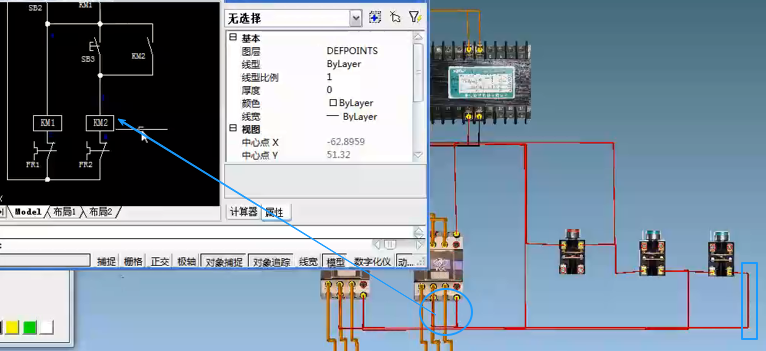

我们再看它出来， SB3 的出来，还有 KM2 的出来，是不是跑到 KM2 的线圈来了？
好，同样把它画好。它的出来，是不是？跑到这个 KM2 的出来，KM2 常开出来再跑到 KM2 的线圈来，是不是？没错。
跑到 KM2 的线圈示例图
我们画图的时候最好是先把这个图纸画好才能接线，你光想着接线的话你是很乱的啊。没有图纸的话，接线的是不方便的。
我们 7 号线和 8 号线，7 号线 8 号线是 KM1、 KM2 的线圈出来。是不是啊？这 7 号线的 KM1 的线就出来到 FR1 的常闭点。

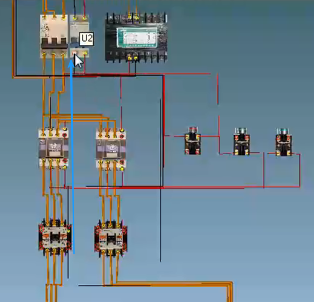

同样的道理，我用黑色线，因为它这个另外一端是零线啊。好，我先不管了，我直接先从这接，接到这个空气开关的，另外一段线。对。空气开关的零线，也就这根线，零线是不是？ N 线，接这个，是不是？
N线接到这个空气开关示例图

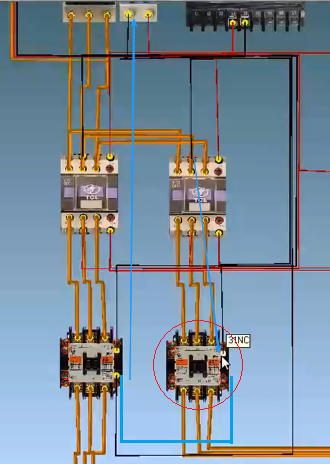

我们还有这条，一样道理，我们从 KM2 的线圈，跑到这个热继电器，热继电器再跑到这边来。……我们要跑到这(FR1)来了。和这个(FR2)常闭的出来是一样的，是不是？我再看电路图，它是不是这两个点，是不是接在一起了？再接到那里去，是不是？我们也可以从这个点接过去，也可以从这个点直接接过去，当然我们也可以在这里并起来，都一个概念的。
大家看电就知道，电我们从这边流过来，流到它，流得通就可以了。
KM2 的线圈→热继电器→空气开关N线示例图
好，我们似乎完成了，完成了呢我们要检查一下，万用表检查一下。
为了大家节约时间，我试一下。我们按下这个(SB2)，哎，这油泵启动是吧？油泵启动之后才能启动主机，是不是？
好，油泵启动了。(按下SB3) 好，才能启动这个(M2)。好，(M2)启动了。
好，按下停止，两个都停了，是不是？我们效果已经达到了，也是非常完美啊。
好，再试一下这个。我们油泵没开启的状态下，我们开启主机试试啊。好，开主机能不能启动？不能吧。
好，我已经压下去了(SB3)，主机已经压下去了，的确是没有启动啊。
还有些同学。我想单独启动，这主机的话，我想单独给它加一个停止按钮。可以的。想停止哪个(KM1或KM2)，把它串联进来就行了。
单独启动串联按钮示例图

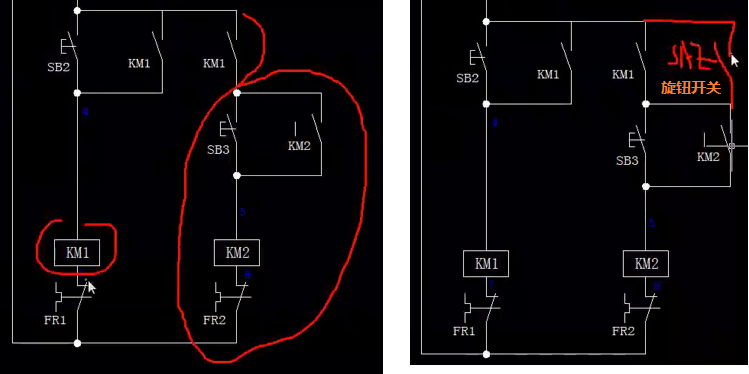

串一个常开触点或再加旋钮开关示例图
另一种方式，
我们串一个常开触点，在这一堆上面串一个常开触点，串一个它(KM1)的常开触点，是不是啊？只要我这个 KM1(线圈) 不得电的话，它这个(KM1触点)是不是不闭合？不闭合你在这个下面再怎么动作啊，电都上不去啊，也就下不来，是不是？是不是啊？
只要我这个 KM1(线圈) 得电的话， KM1(触点) 得电的话，它自锁了之后，你下面才可以操作，是不是？这就叫顺序啊。
好，假如我再来个旋钮开关，我怎么控制呢？我这里加一个 SA 是旋钮啊，如果我们把这旋钮开关打到闭合的话，你这是不是不起作用了？有些地方也可以再用，但不是这种程序而已啊，不是这种油泵而已，是别的地方。
自动的时候我把这旋钮打上去，是不是？它不需要你这个 KM1 不闭合的情况下，它也可以通电了。
好，我把这旋钮打开的话，你必须要这个 KM1 一闭合才能得电。
好，顺序启动大概就这意思，我们这样的话也是可以的啊。
顺序启动，我们只要加个第一个接触器的常开触点就可以了。要加到第二个或者第三个或者第四个，它所有一堆东西的前面，是不是？在他一堆东西的前面，最前面就可以了。
30:00
假如我这油泵呢，我怎么说呢？这油泵我必须要启动油泵之后，我抽了一定时间油之后我才能出去。
现在状态是我一一启动油泵，一但抽油就可以启动出去了。但有些地方我必须要把油抽到一定程度之后我才能启动出去，怎么办呢？
我是不是要抽油给它一定时间是吧？好，我抽个 3 秒钟我才能接通。我这个 KM1 要接通 3 秒钟时间，我才能这一堆东西我才能用，我这一堆东西才能用，怎么办呢？
我们加时间继电器就可以了，我们加在哪里，我只要和这个(KM1线圈)并起来就可以了，是不是？

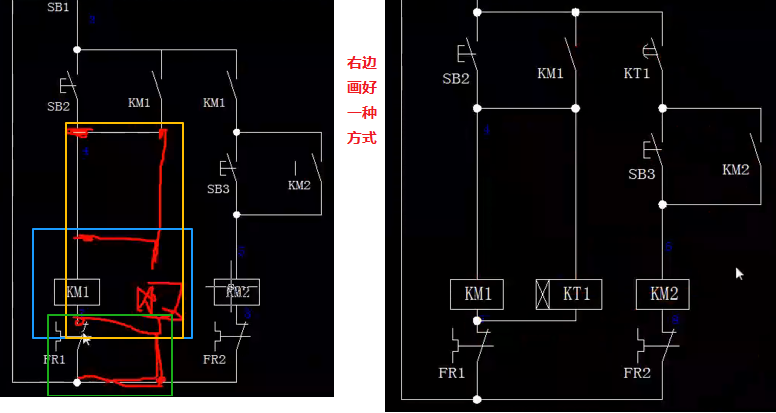

可以三种方式接法，图中不同方框圈起来加入时间继电器。
三种方式加入时间继电器接法示例图
最简单的方法，我先把它(KM1线圈)的两端拔一个线出来接到它(KT1)，是不是？
还有这个常开点我要放到这一堆的东西的前面，这一堆东西的前面是不是这一堆东西？
这个前面这点从哪来？从 KM1 的前面来可不可以？从 SB2 的前面来可不可以？同样可以啊，也可以从这个 SB1 的，就停止开开关，这里这个线出来是不是？
是可以的，因为它是同一条线哦，我们拿万用表测一下，它节点都是通的。

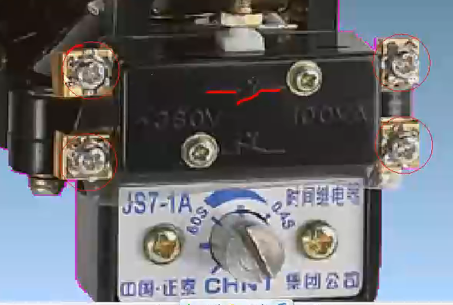

时间继电器常开标识示例图
时间继电器实操电路示例图
需要先去掉一些线，再加入时间继电器。
时间控制的话，我加个时间继电器，时间继电器时间到了之后，是不是我可以用它常开点接通什么，或者用它常闭点断开什么。
