H_Prj04 8088单板机的IO（LED）

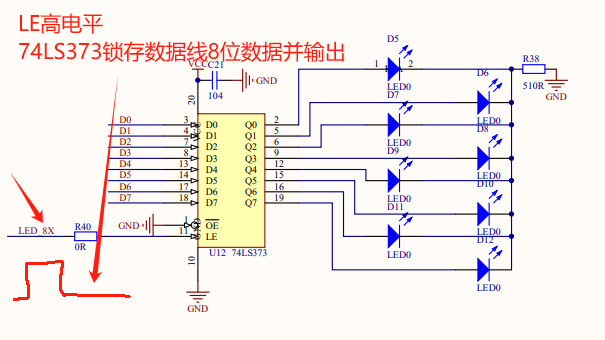

1.原理图与工作原理

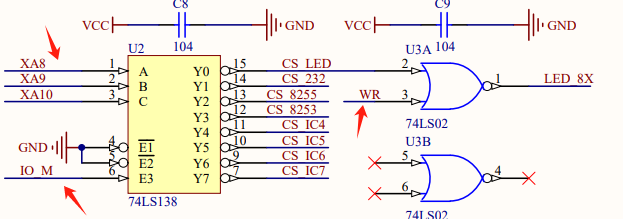

LED_8X产生有效锁存的三个条件是，1）地址线X8， XA9，XA10同时为零2）8088的IO_M为高，代表当前总线周期为IO，而不是内存3）WR写信号有效

2.测试

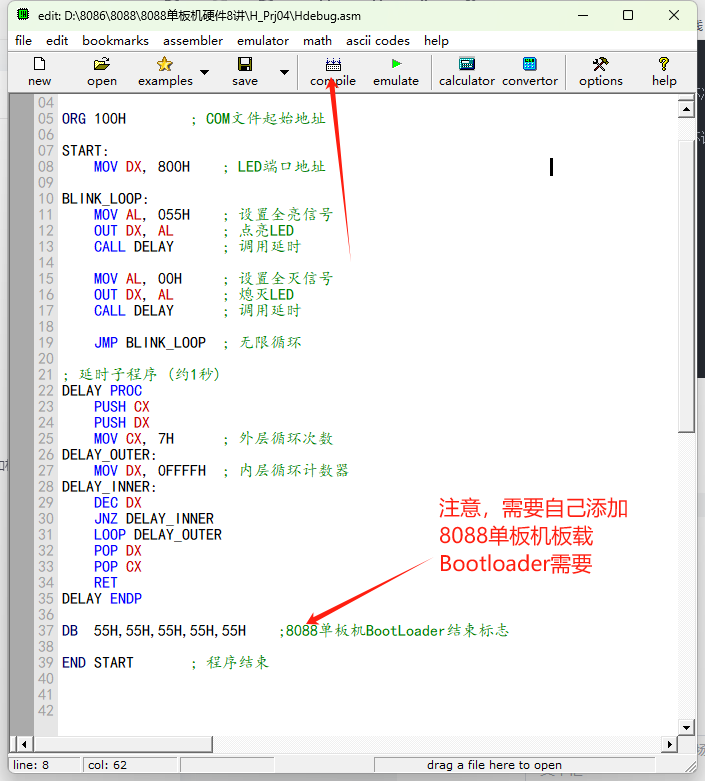

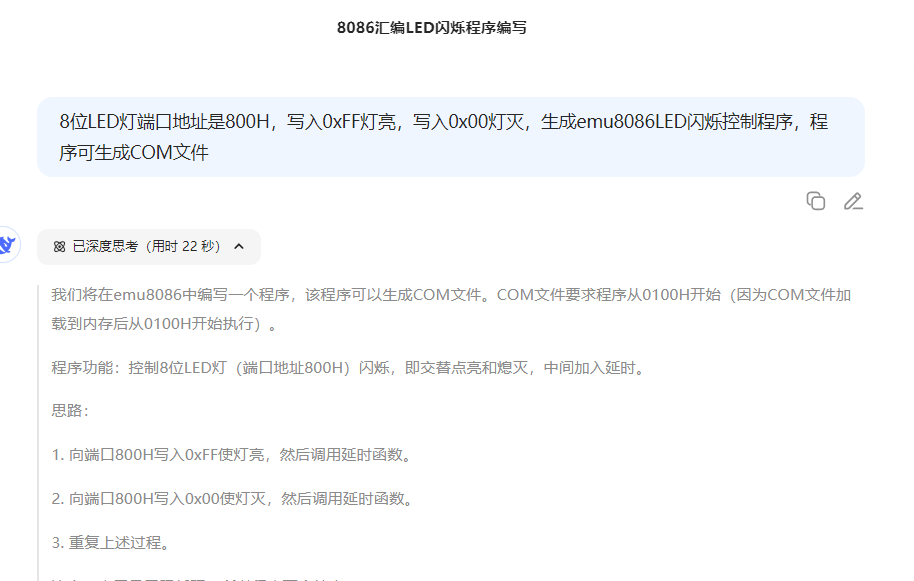

用deepseek写程序，写emu8086的测试成熟

ORG 100H        ; COM文件起始地址START:MOV DX, 800H    ; LED端口地址BLINK_LOOP:MOV AL, 0FFH    ; 设置全亮信号OUT DX, AL      ; 点亮LEDCALL DELAY      ; 调用延时MOV AL, 00H     ; 设置全灭信号OUT DX, AL      ; 熄灭LEDCALL DELAY      ; 调用延时JMP BLINK_LOOP  ; 无限循环; 延时子程序 (约1秒)
DELAY PROCPUSH CXPUSH DXMOV CX, 7H      ; 外层循环次数
DELAY_OUTER:MOV DX, 0FFFFH  ; 内层循环计数器
DELAY_INNER:DEC DXJNZ DELAY_INNERLOOP DELAY_OUTERPOP DXPOP CXRET
DELAY ENDPEND START       ; 程序结束

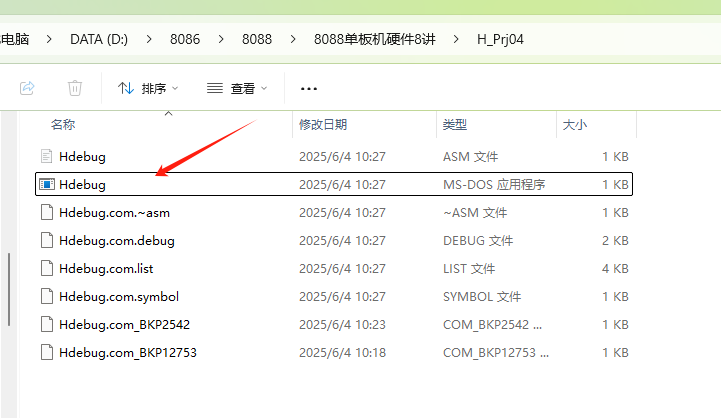

下载测试通过！

一切OK！！！
