📌 【今日更新速览】📌
🔧 网络规划与设计——综合布线
🏢 1.六大子系统速记
子系统 功能范围 核心组件 🖥️ 工作区子系统 终端到信息插座（≤10米） 跳线、信息面板 ↔️ 水平子系统 配线架到信息插座（≤90米） 双绞线 🗄️ 管理子系统 楼层配线间 配线架、交换机 ⬆️ 干线子系统 楼层之间连接 光缆 / 大对数线 🏢 设备间子系统 建筑物核心机房 主配线架、UPS、防雷设备 🌇 建筑群子系统 不同建筑之间 光缆（地下/直埋/架空 🔍 2.高频考点总结
✅ 工作区：终端 → 插座，最长10米
✅ 水平布线：插座 → 配线架，最长90米（合计≤100米）
✅ 干线：楼层之间用光缆或大对数线
✅ 设备间：选中间楼层，必须有UPS和防雷
✅ 光纤连接：尾纤 + 配线架 + 跳线 + 光模块
✅ 跳线类型：双绞线跳线（RJ45）、光纤跳线（LC等）
🛠️ 3.布线规范要点
🔌 强电弱电分开部署，避免干扰
📦 线缆走桥架或PVC管保护
🌀 光缆弯曲不能太急，防折损
🏷️ 所有线缆打好标签，方便维护
📁 布线资料归档保存，便于后期扩容
目录
一、综合布线系统
1. 综合布线系统的子系统
1）工作区子系统
2）水平子系统
3）管理子系统
4）垂直/干线子系统
5）设备间子系统
6）建筑群子系统
7）例题1:交换机连接到光纤所需的布线材料
8）子系统的梳理
9）综合布线注意事项：
2. 综合布线的名词和术语
1）综合布线相关标准
2）综合布线系统架构
3. 综合布线物理结构图
4. 综合布线网络结构
5. 常用综合布线拓扑图
1）数据线缆TO布线流程
2）电话线缆TP布线流程
3）数据与语音干线子系统的差异
6. 网络拓扑图和综合布线图
7. 应用案例
1）例题：水平子系统作用（网工2014年11月第67题）
2）例题：双绞线限制（网工2021年5月第69题）
3）例题：干线子系统作用（网工2022年11月第68题）
4）例题：垂直子系统作用（网规2021年11月第36题）
5）例题：网络布线子系统（网规2015年11月第63题
6)例题：工作区子系统范围（网规2018年11月第61题）
7）例题：交换机部署架构（网规2024年11月第59题）
8）例题：仓库到办公楼布线系统（网工2022年11月案例分析）
8. 跳线与尾纤
9. 应用案例
1）例题:干线/水平布线子系统对应区间
网络线路施工规范
2）例题:结构化综合布线规划表填写
10.知识小结
一、综合布线系统

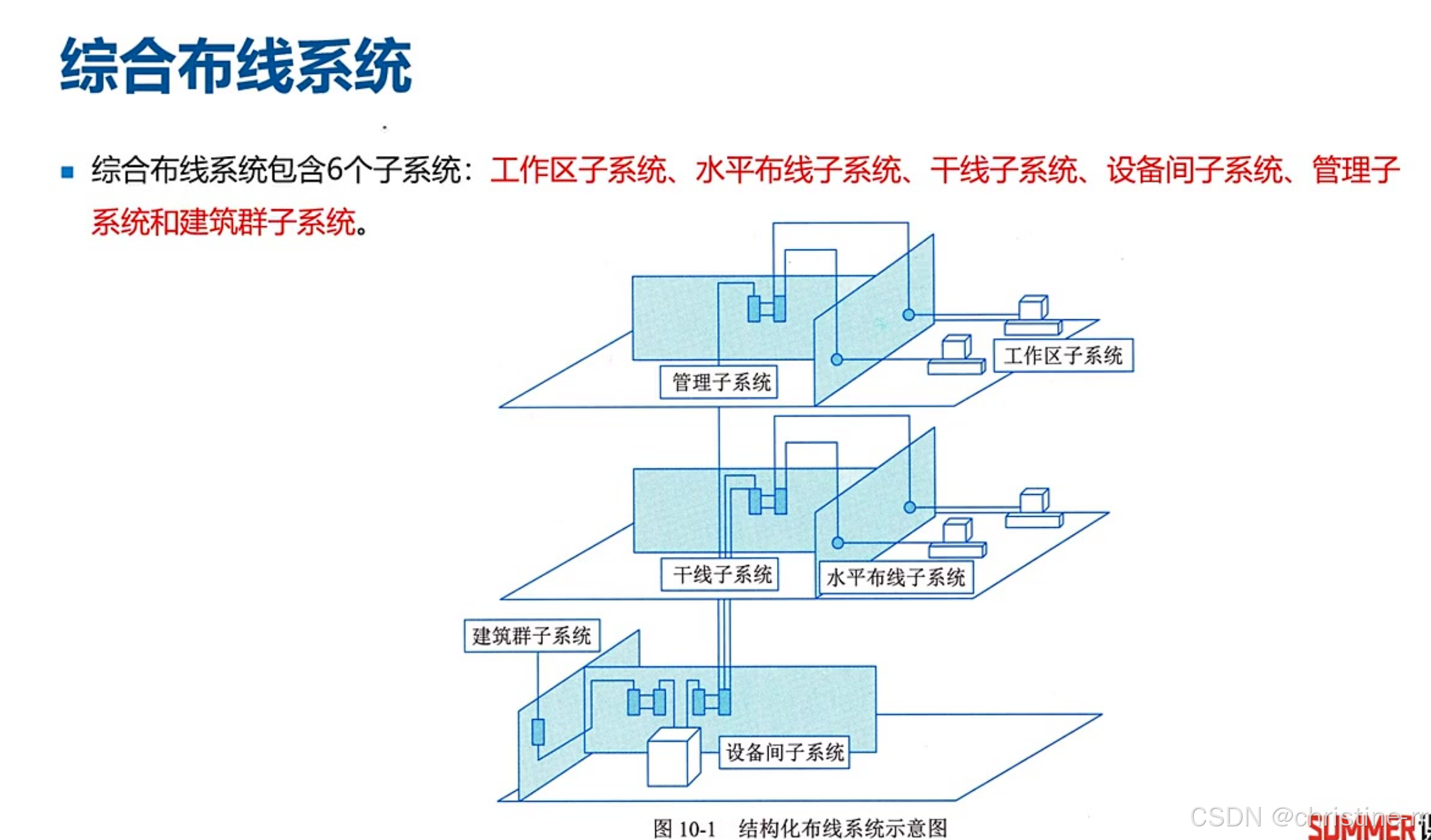

1. 综合布线系统的子系统
综合布线系统包括6个子系统：工作区子系统、水平布线子系统、干线子系统、设备间子系统、管理子系统和建筑群子系统。
1）工作区子系统
- 组成范围：终端设备（PC/电话）到信息插座的整个区域
- 核心组件：信息面板（插座）和跳线（双绞线跳线/RJ45跳线）
- 终端支持：需支持电话（RJ11）、计算机（RJ45）、电视等多种终端设备
- 长度限制：≤10米
- 安装规范：
- 新建筑采用嵌入式安装，老建筑采用表面安装
- 通常距地面30cm（防进水），也可安装在办公桌面
- 按每9平方米1个插座估算数量（高频考点）
2）水平子系统
- 连接范围：楼层配线架到工作区信息插座之间的水平线缆
- 传输介质：以双绞线为主（可配合管槽/暗管使用）
- 长度限制：≤90米（与工作区合计≤100米，高频考点）
- 设计要求：
- 线缆中间不宜有转折点
- 必须直接从配线架连到信息插座
3）管理子系统
- 核心位置：设置在楼层的接线间内
- 设备组成：双绞线/光纤配线架、楼层接入交换机、RJ45配线架
- 管理线路
- 部署方式：
- 高层建筑：每层设配线间（多点管理）
- 低层建筑：集中设在设备间（单点管理）
4）垂直/干线子系统
- 别称：垂直子系统（因纵向布线特征）
- 组成介质：
- 光缆（数据通信主干）
- 大对数双绞线（电话系统主干，60芯/100芯等）
- 部署位置：弱电井内，连接设备间主配线架与楼层配线架
- 敷设方式：
- 旧建筑：楼层牵引管
- 新建筑：利用线井敷设
5）设备间子系统
- 核心位置：建筑物中间楼层（防淹/承重均衡）
- 组成设备：
- 中央主配线架
- 汇聚节点交换设备/PBX/监控设备
- 设计要求：
- 不间断电源(UPS)
- 防雷击/过压保护装置
- 需考虑设备连接和维护便利性
- 必须配备电力保护设施（高频考点）
6）建筑群子系统
光缆的部署方式
- 地下管道：
- 需预留1-2个备用管孔
- 遵循电话管道规范
- 直埋法：
- 与监控电缆同沟埋设
- 需设置地面标志
- 架空明线：
- 需定期维护
- 农村地区常见
7）例题1:交换机连接到光纤所需的布线材料
- 必备材料：
- 光纤尾纤（需熔接机熔接）
- 光纤配线架
- 光纤跳线：
- 光模块
- 连接流程：
- 光缆→熔接尾纤→配线架→跳线→交换机光模块
服务器通过光纤线路连接的过程
- 特殊要求：
- 需配备光纤网卡（普通网卡不支持）
- 网卡需安装光模块
- 连接组件：
- 光纤配线架
- 光纤跳线
- 光模块
- 光纤网卡
- 连接流程：
- 光纤网卡→光模块→光纤跳线→配线架

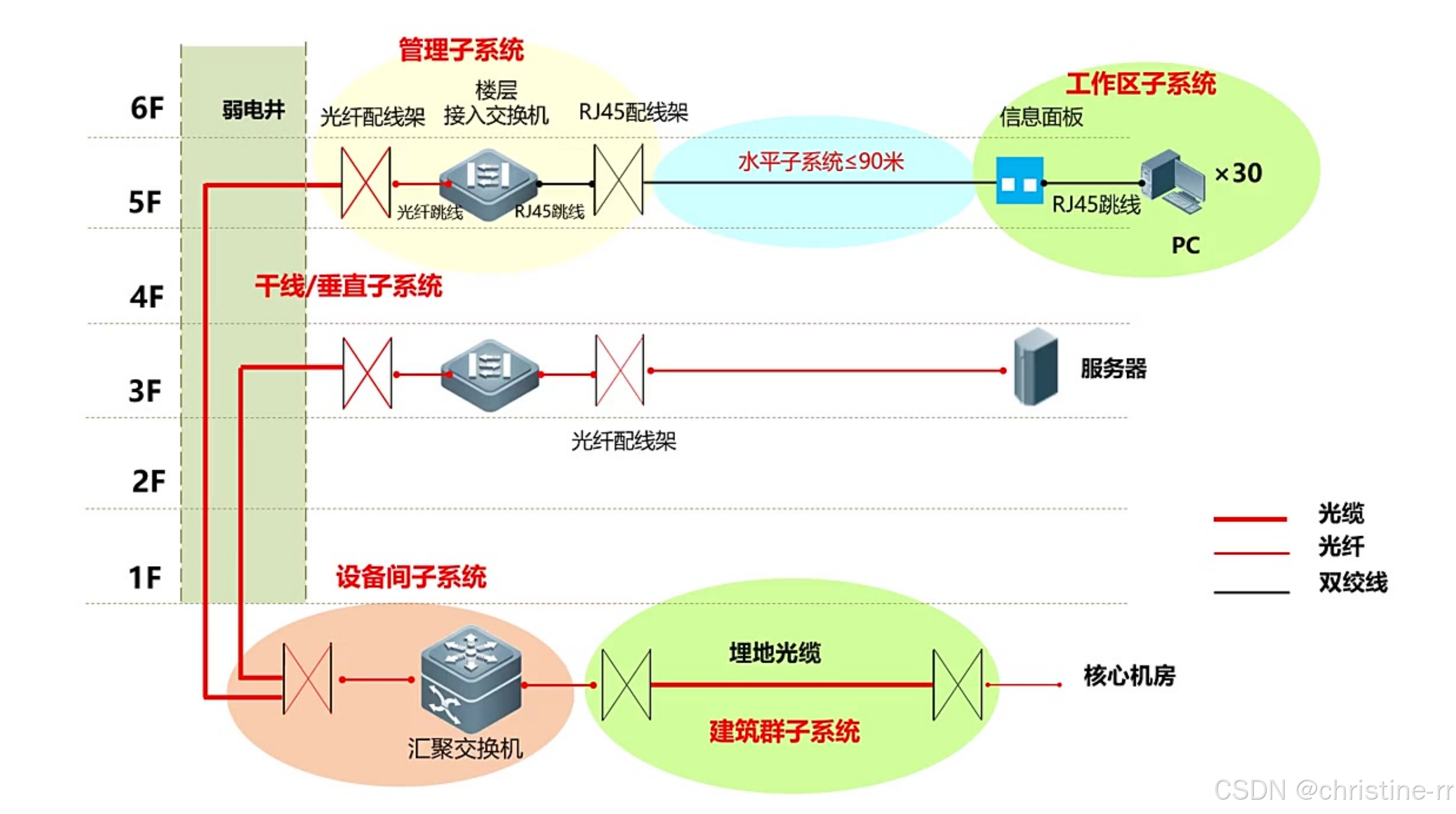

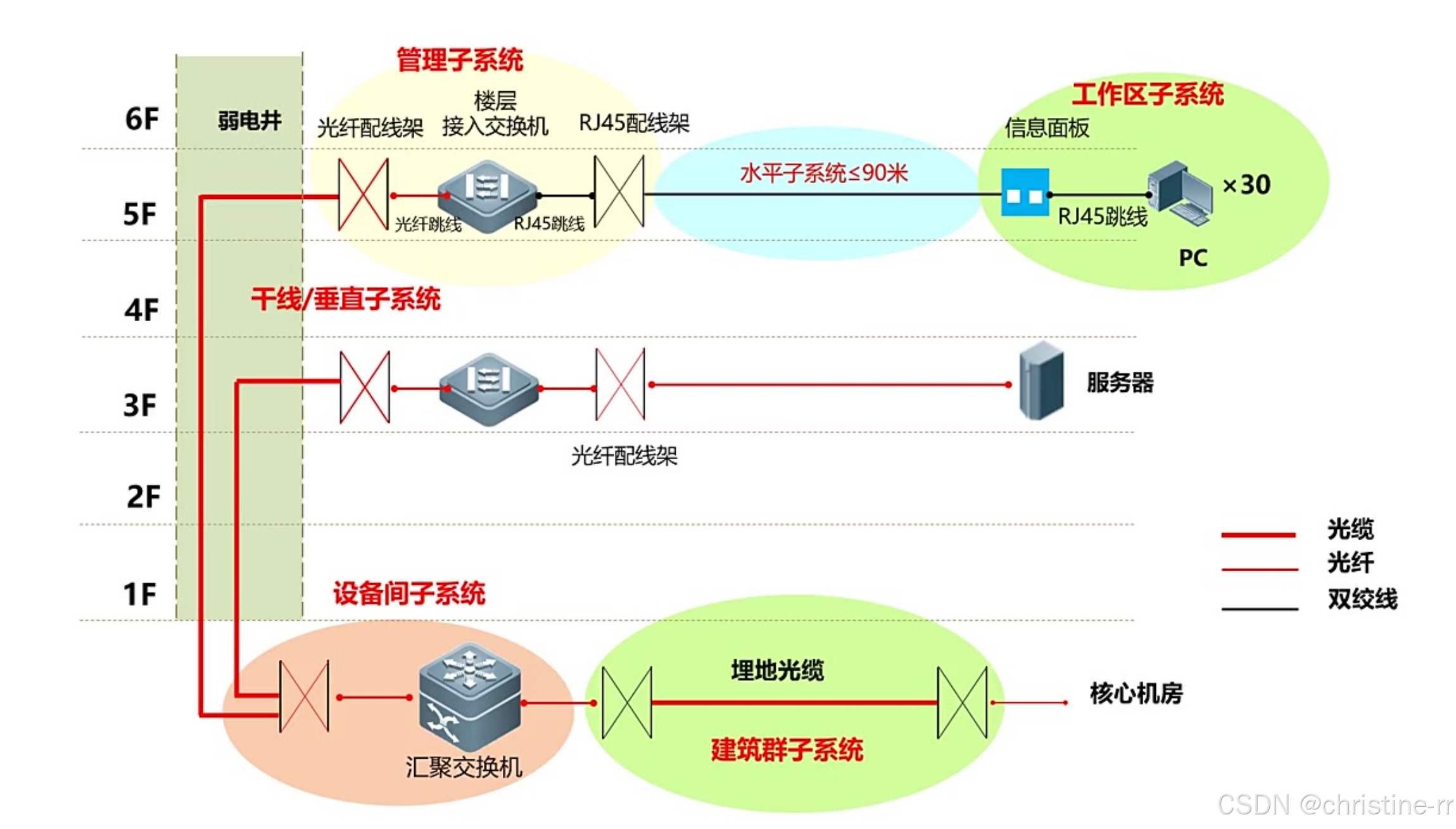

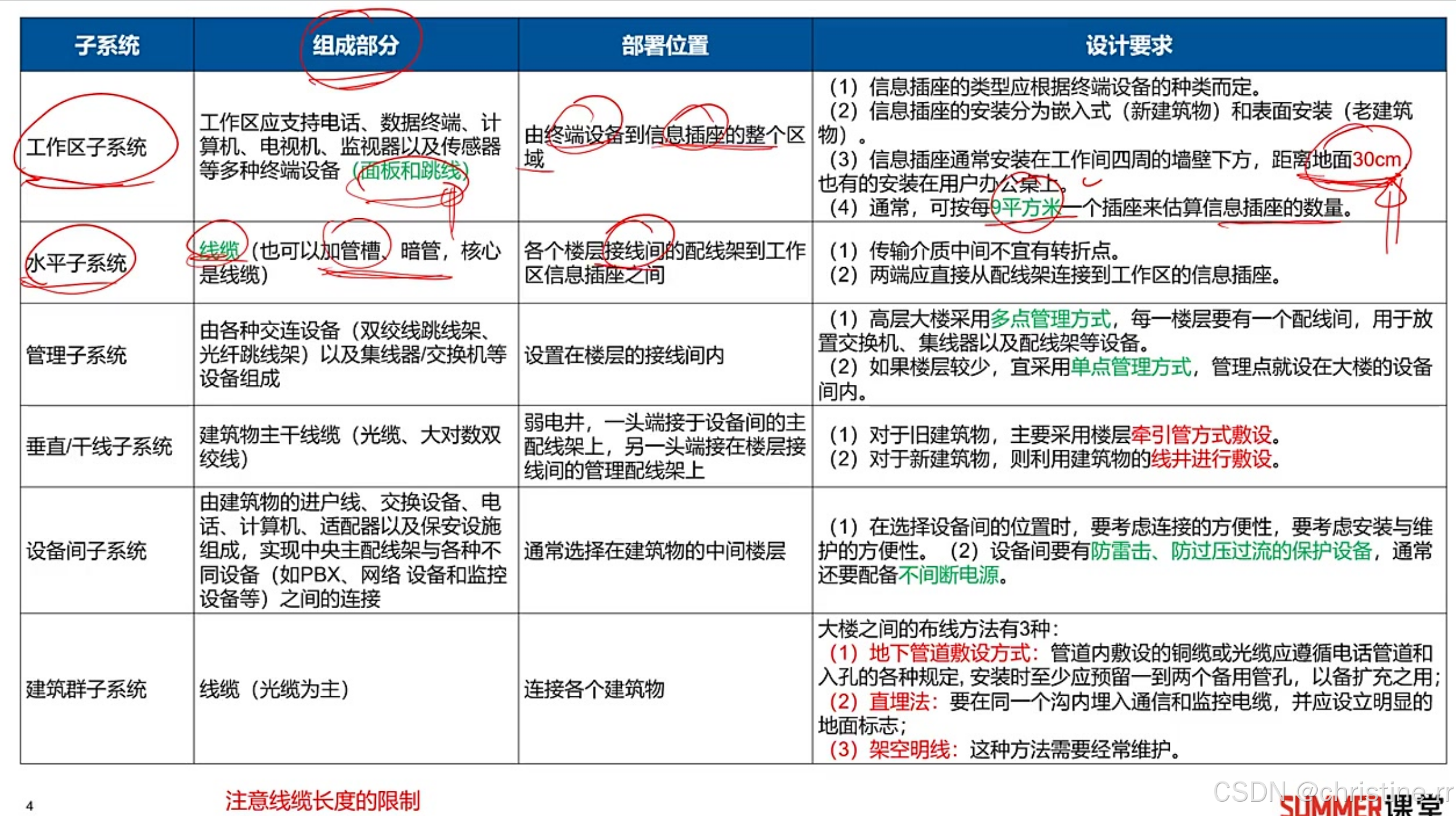

8）子系统的梳理
单模光纤：距离可更长（具体看型号）
- 注：所有子系统示意图可参考图片中的立体结构图，重点记忆各子系统连接范围与组成设备。案例分析高频考点包括：设备间设计要求、水平子系统长度限制、光纤连接组件等。

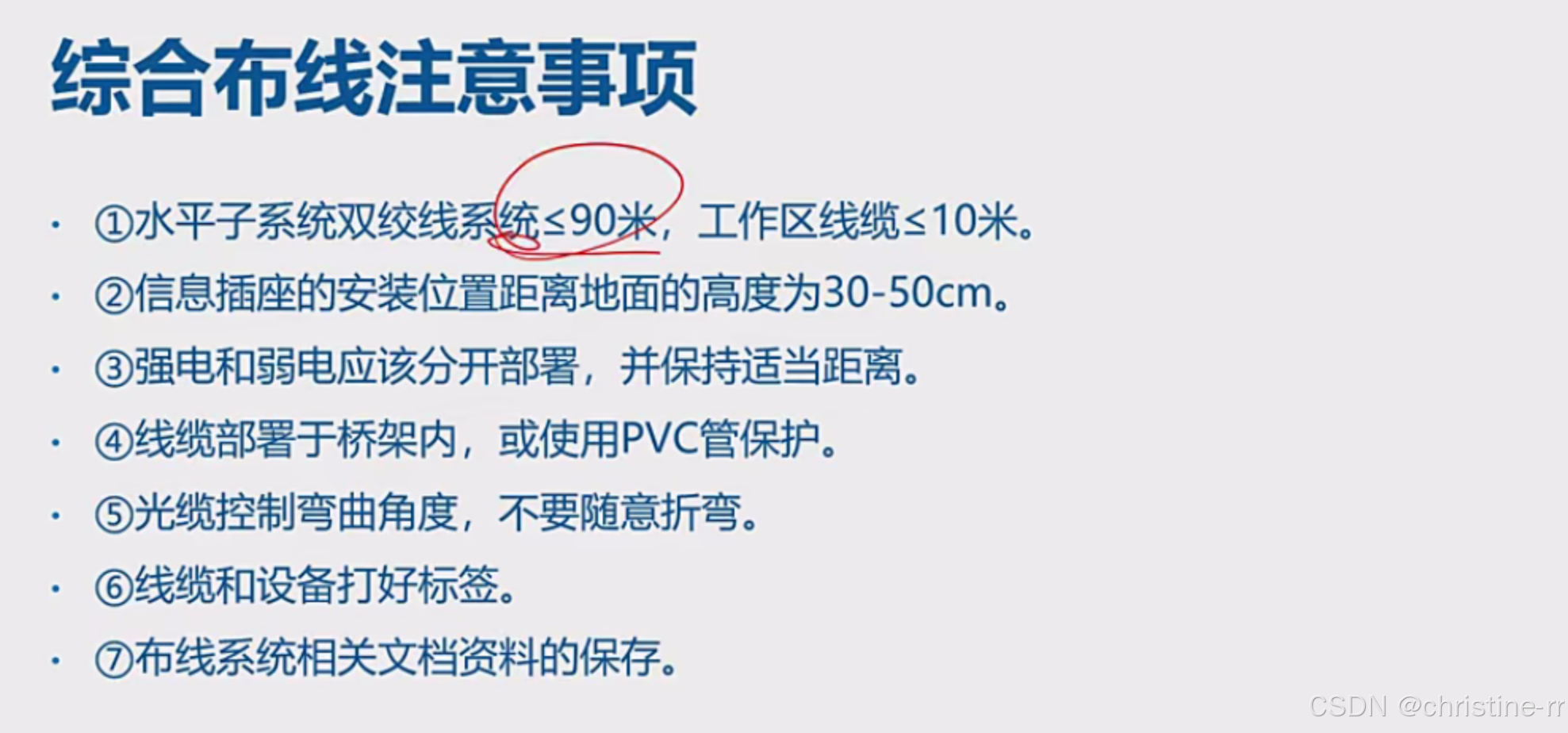

9）综合布线注意事项：
- 线缆长度限制
- 双绞线系统：
- 工作区：≤10米
- 水平子系统：≤90米
- 总长：≤100米
- 光缆系统：
- 多模光纤：≤500米
- 双绞线系统：
- 信息插座距离地面：30-50cm
- 强电和弱点一个个分开部署，并适当保持距离
- 线缆部署于桥架内，会使用PVC管保护
- 光缆控制弯曲角度，不要随意折弯
- 线缆和设备打好标签
- 布线系统子昂文档资料的保存
2. 综合布线的名词和术语

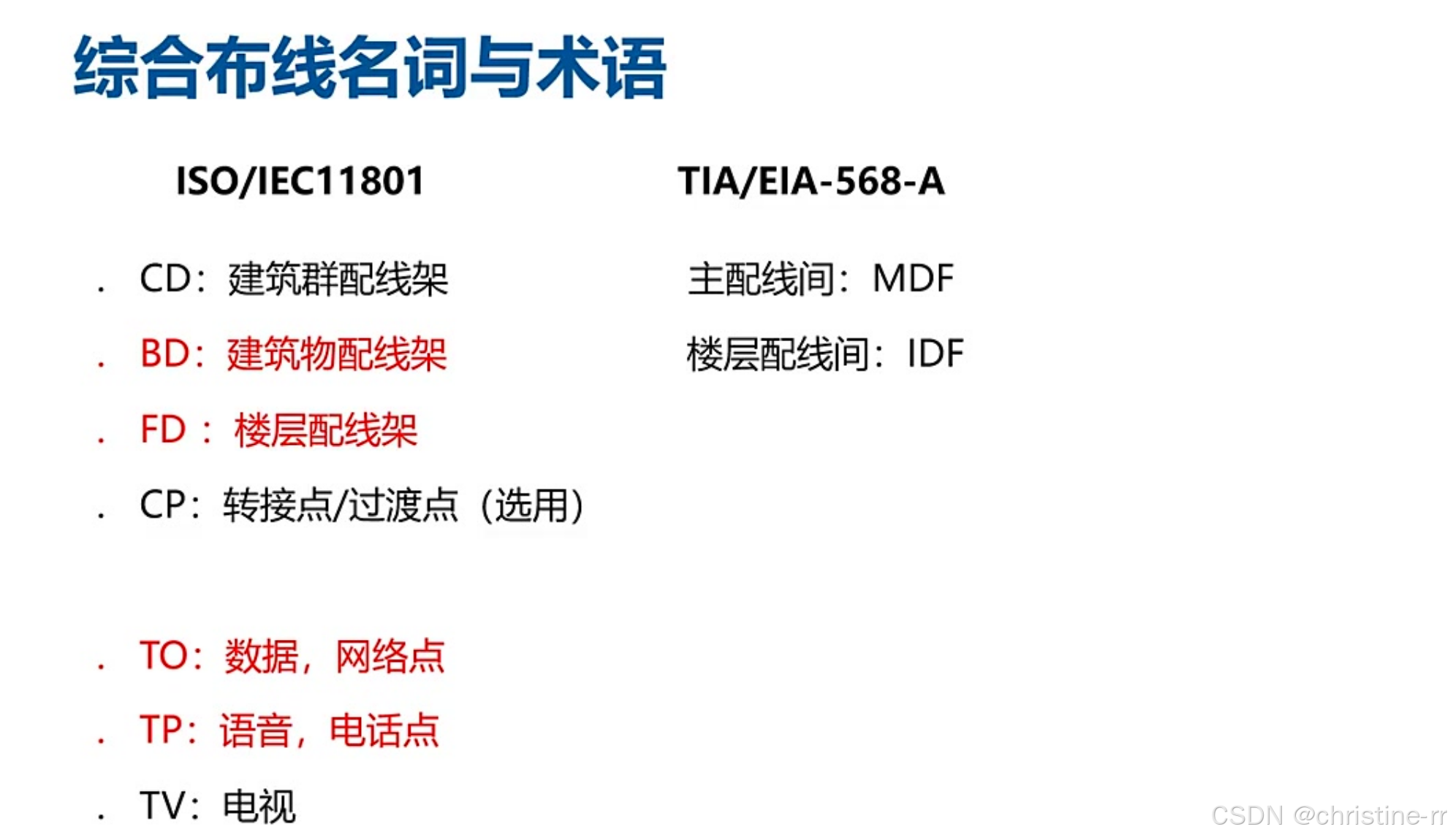

1）综合布线相关标准
- 国际标准：ISO/IEC11801和TIA/EIA-568-A是综合布线两大主流标准
- ISO/IEC11801配线架术语：
- CD：建筑群配线架（主配线间）
- BD：建筑物配线架（楼栋配线架）
- FD：楼层配线架（楼层配线间）
- CP：转接点/过渡点（选用）
- 信息点标识：
- TO：数据/网络点
- TP：语音/电话点
- TV：电视点
- TIA标准术语：
- MDF：主配线间（对应BD）
- IDF：楼层配线间（对应FD）
2）综合布线系统架构
- 层级关系：
- FD（楼层配线架）→ BD（建筑物配线架）→ CD（建筑群配线架）
- 每个楼层都有FD，每栋楼有BD，整个园区只有1个CD

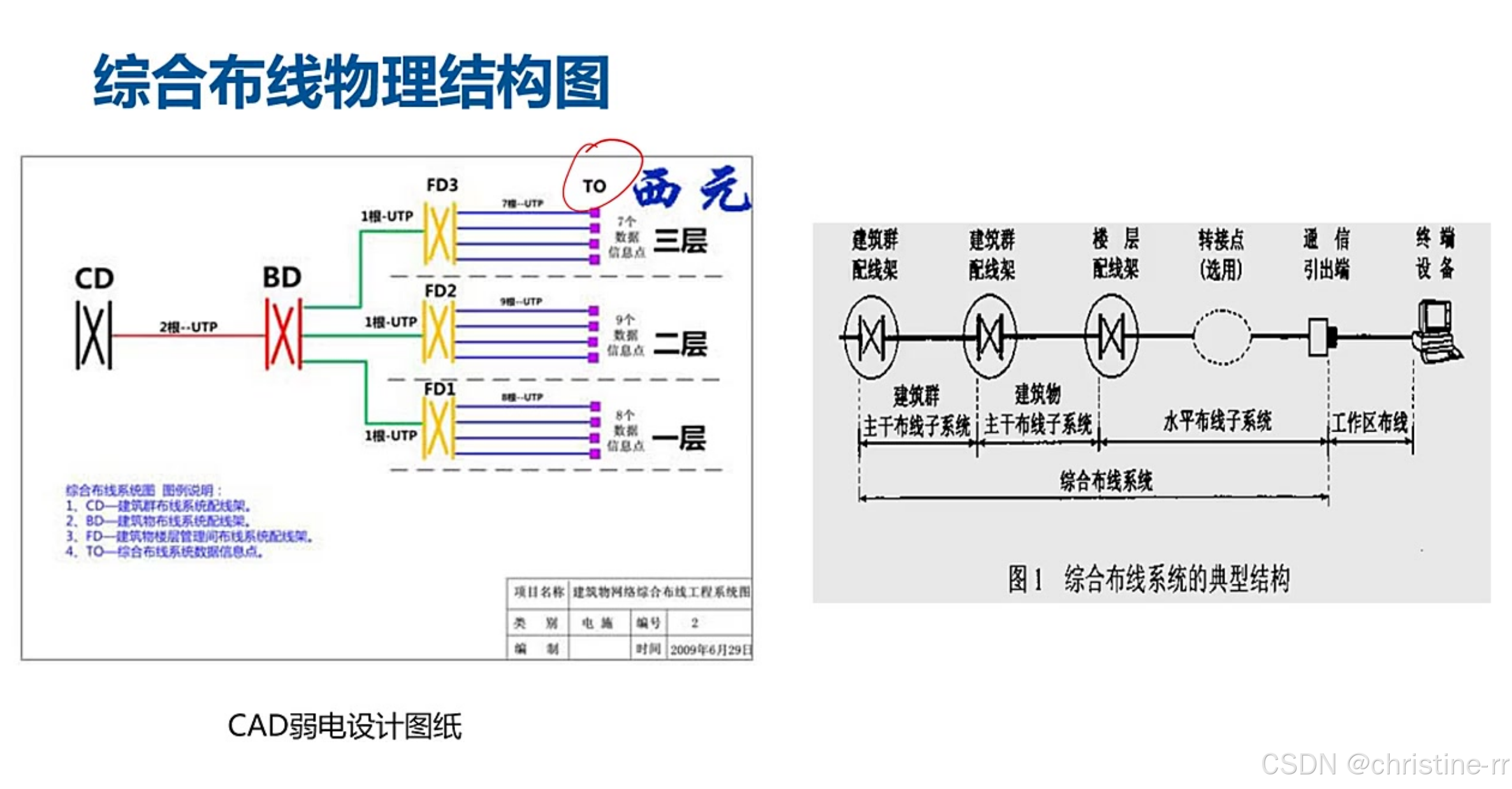

3. 综合布线物理结构图
- 实例解析：
- 三层：FD3连接7个TO信息点（UTP线缆）
- 二层：FD2连接9个TO信息点
- 一层：FD1连接8个TO信息点
- TO（网口、网络点））→ FD1-3（楼层配线架）→ BD（楼东配线架）→ CD（建筑群总配线架）
- 图纸要素：
- 需标注配线架类型（FD/BD/CD）
- 明确信息点数量及类型（TO/TP/TV）
- 注明线缆类型（UTP/光纤等）

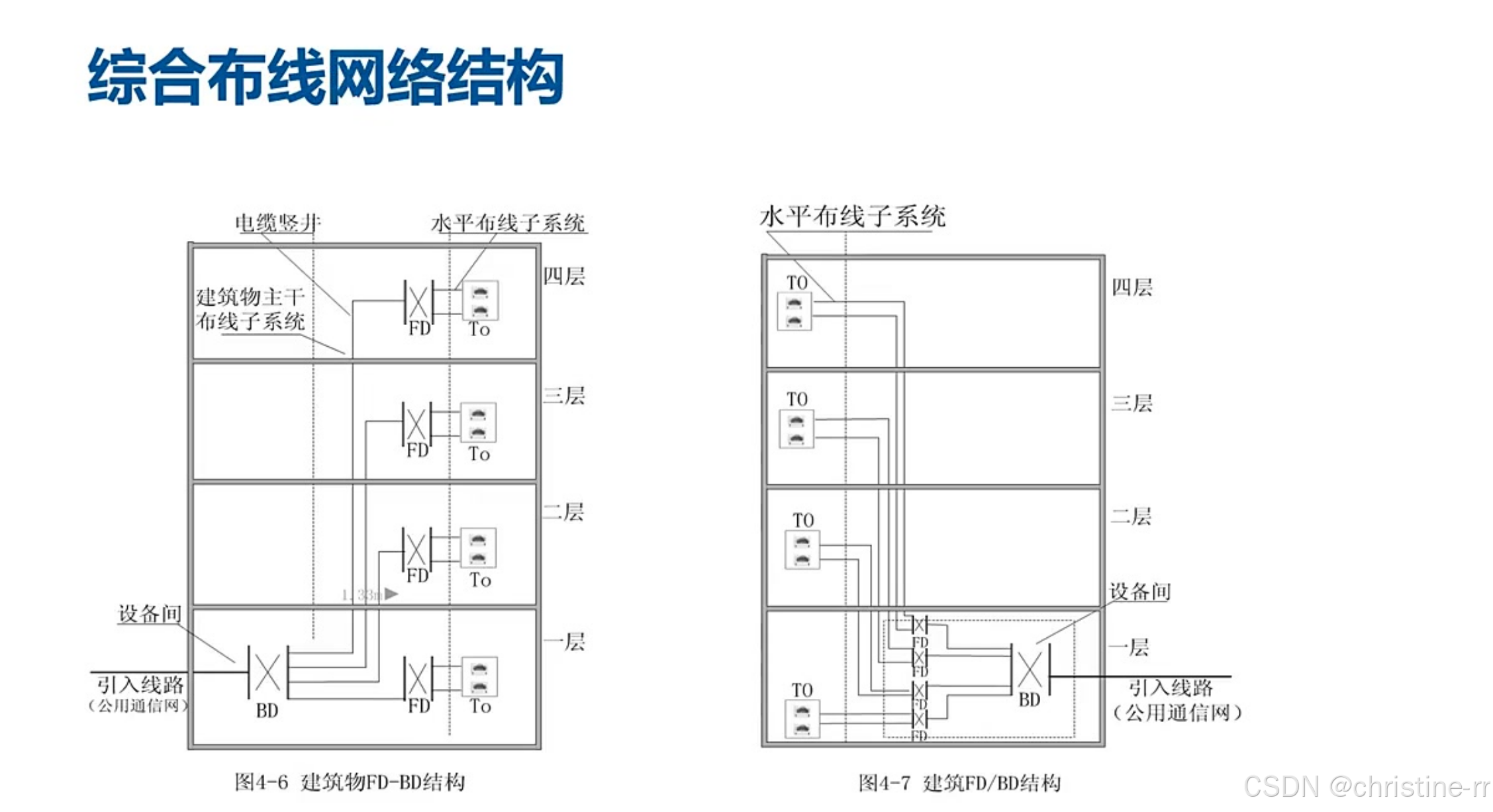

4. 综合布线网络结构
- 两种部署方式：
- 常规方式：每层设FD，楼栋设BD
- 集中方式：所有FD集中放置在设备间
- 子系统划分：
- 水平布线子系统（FD-TO）
- 建筑物主干子系统（BD-FD）
- 建筑群子系统（CD-BD）

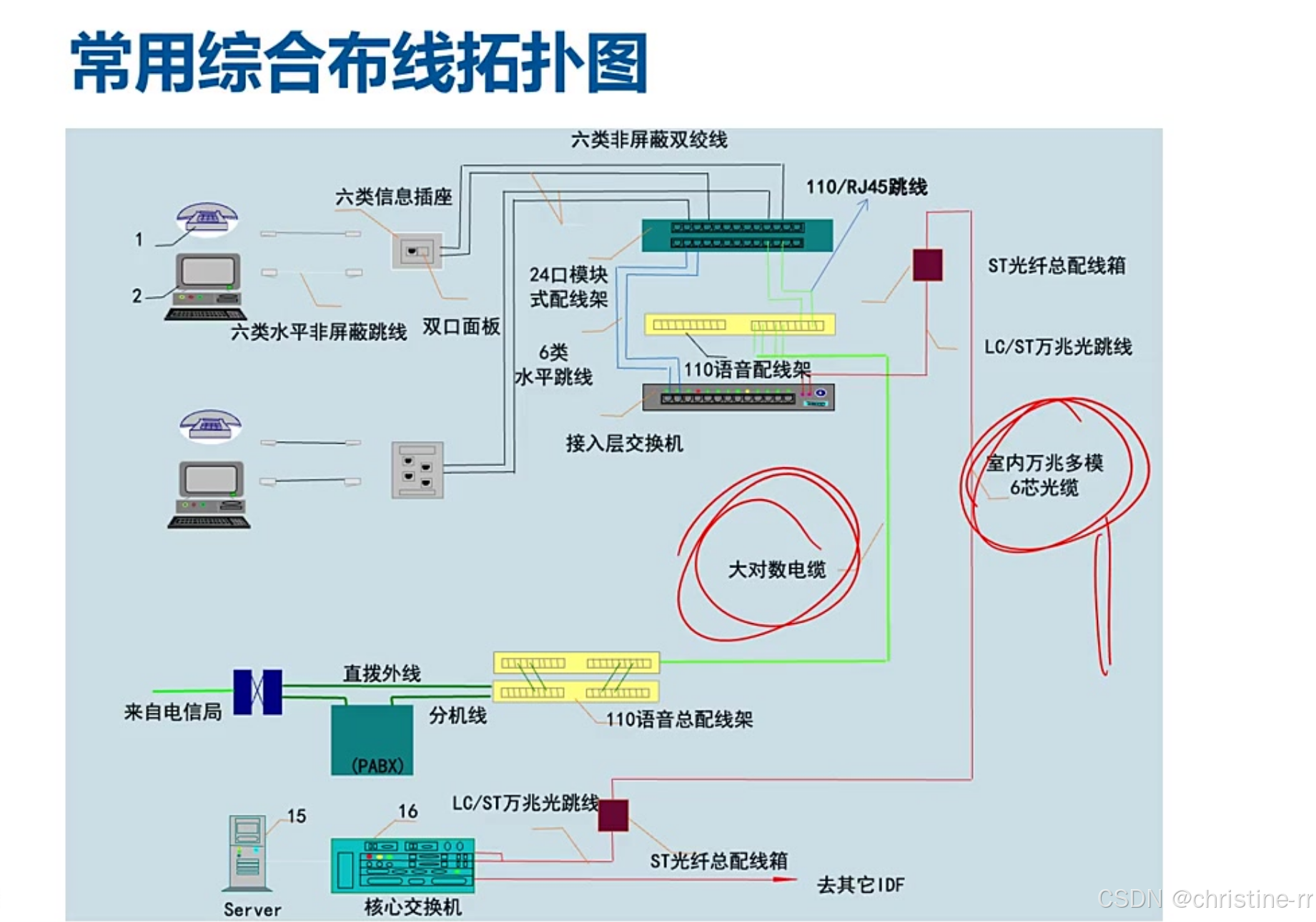

5. 常用综合布线拓扑图
1）数据线缆TO布线流程
- 数据布线路径：
- PC→跳线→信息插座→水平布线→配线架→跳线→接入层交换机→光纤跳线→光纤配线箱→骨干光缆→总配线架→核心交换机→运营商
- 关键设备：
- 使用六类非屏蔽双绞线（水平布线）
- 万兆多模6芯光缆（骨干布线）
2）电话线缆TP布线流程
- 传统电话布线：
- 电话机→跳线→TP接口→水平布线→配线架→110语音配线架→大对数双绞线→总配线架→PBX程控交换机→电信局
- IP电话布线：
- 布线方式与数据网络相同，设备替换为IP电话
3）数据与语音干线子系统的差异
- 介质区别：
- 数据干线：使用光缆（单模/多模）
- 语音干线：使用大对数双绞线（25对/50对等）
- 设备差异：
- 数据系统每层需部署交换机
- 语音系统仅需在总配线间部署PBX

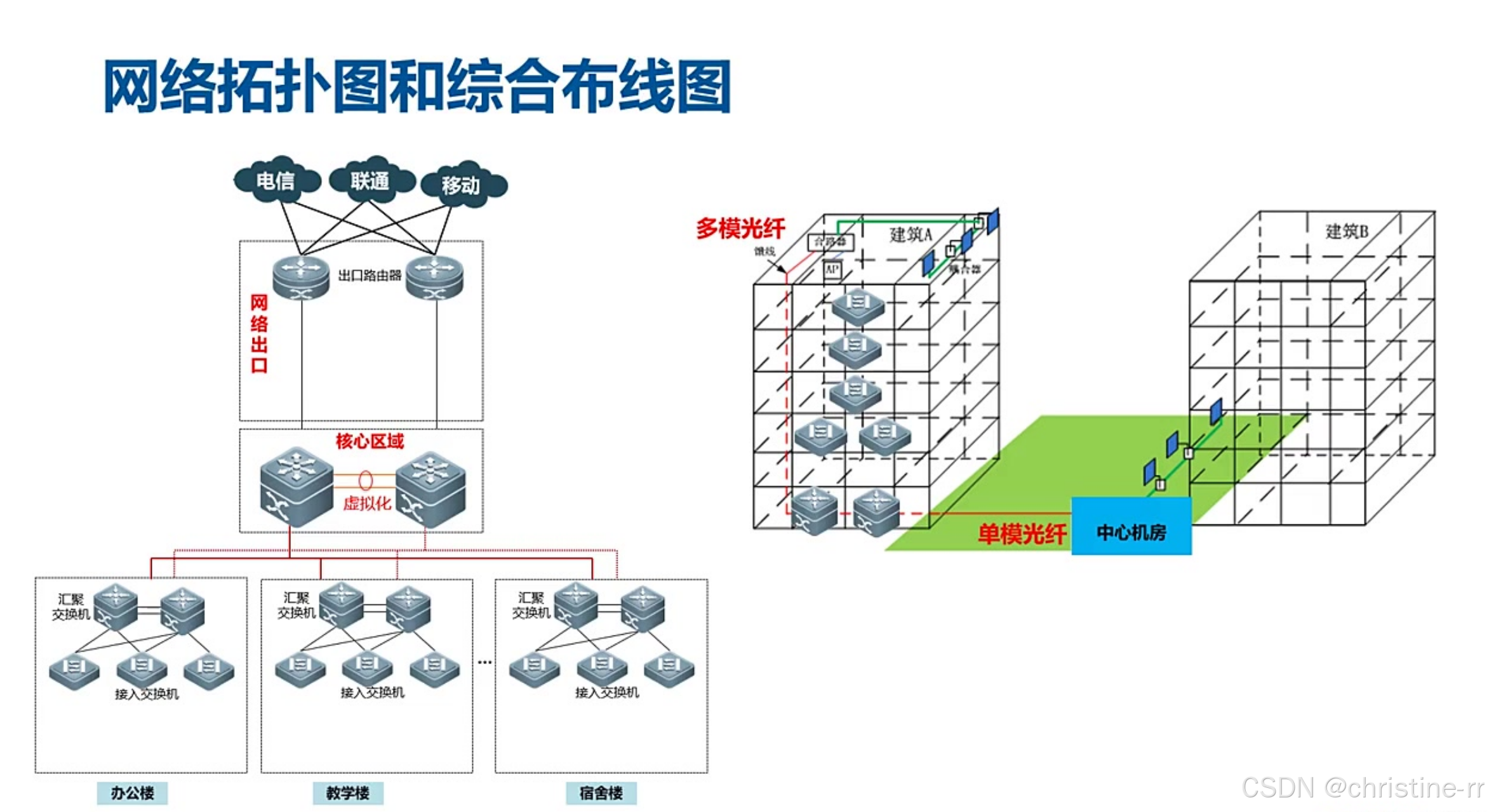

6. 网络拓扑图和综合布线图
- 逻辑与物理关系：
- 网络拓扑图：展示逻辑连接（核心→汇聚→接入）
- 综合布线图：展示物理部署（设备位置、线缆路由）
- 传输介质选择：
- PC→接入：≤100米用双绞线
- 接入→汇聚：≤500米用多模光纤
- 汇聚→核心：＞500米用单模光纤
7. 应用案例

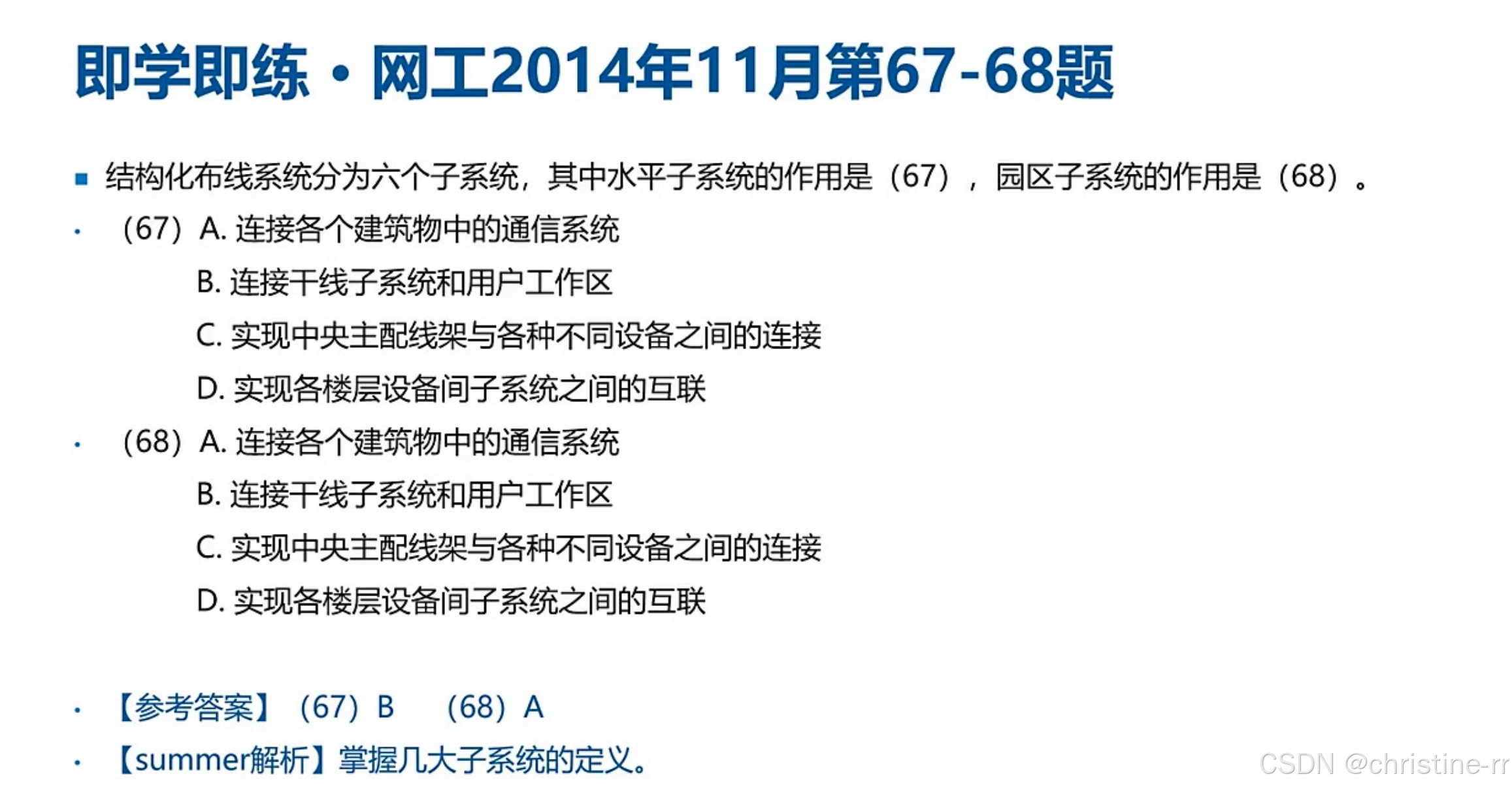

1）例题：水平子系统作用（网工2014年11月第67题）
- 关键概念：水平子系统指信息插座连接楼层配线架的部分，实际最大长度限制为90米
- 67选项分析：
- A选项描述的是建筑群子系统功能
- B选项虽不完全准确（应连接管理子系统而非干线子系统），但在四个选项中最为接近
- C选项描述的是设备间子系统功能
- D选项描述的是干线子系统功能
- 易错点：题目选项存在表述瑕疵，需选择最接近的答案
- 67答案：B（连接干线子系统和用户工作区）
- 68答案：A(连接各个建筑物）

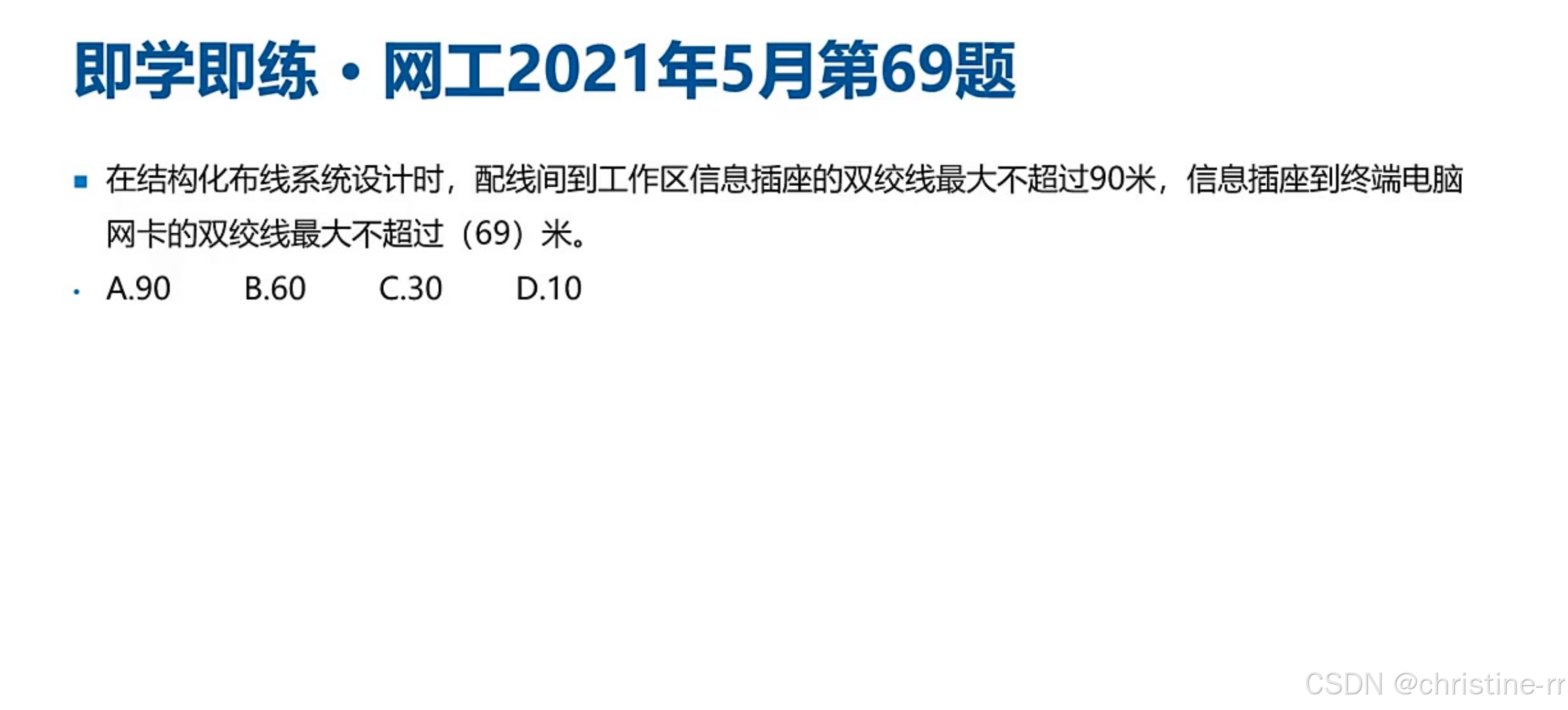

2）例题：双绞线限制（网工2021年5月第69题）
- 标准规范：
- 配线间到信息插座最大90米
- 信息插座到终端设备最大10米
- 记忆要点：结构化布线中"90+10"原则
- 答案：D（10米）

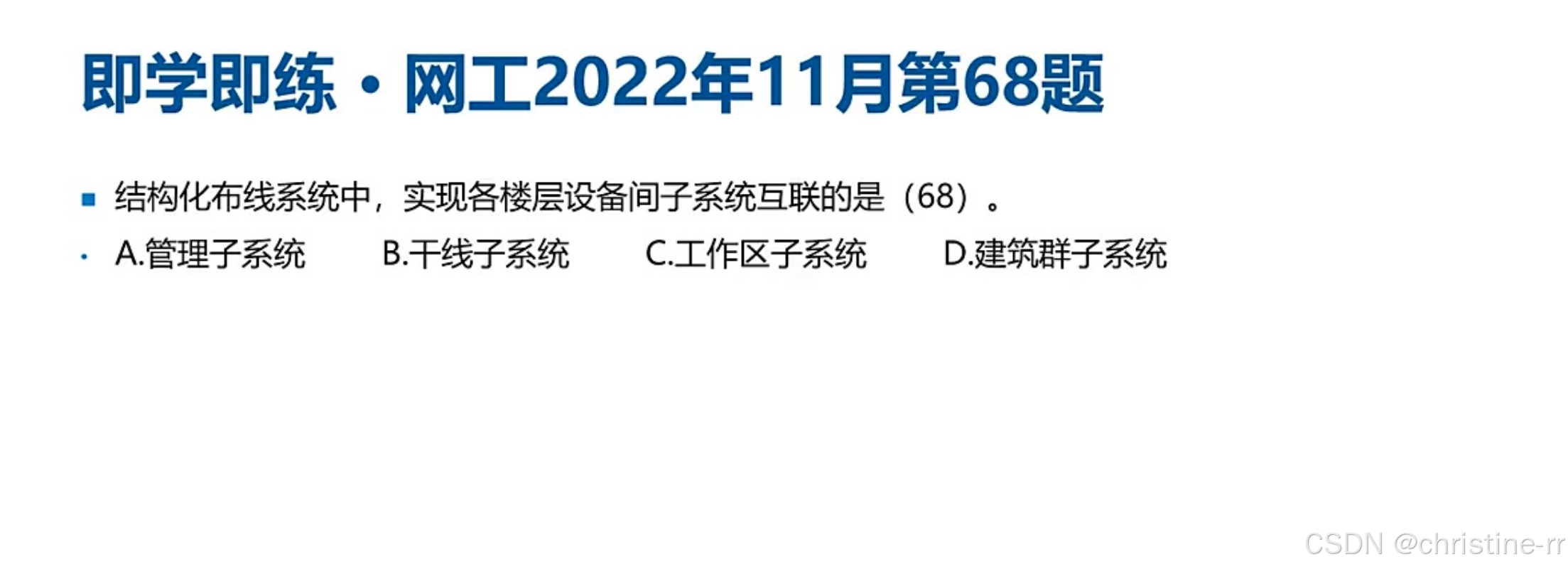

3）例题：干线子系统作用（网工2022年11月第68题）
- 功能定义：实现各楼层设备间/管理间的纵向连接
- 别称：垂直子系统
- 典型介质：大对数铜缆（电话）或光纤（数据）
- 答案：B（干线子系统）

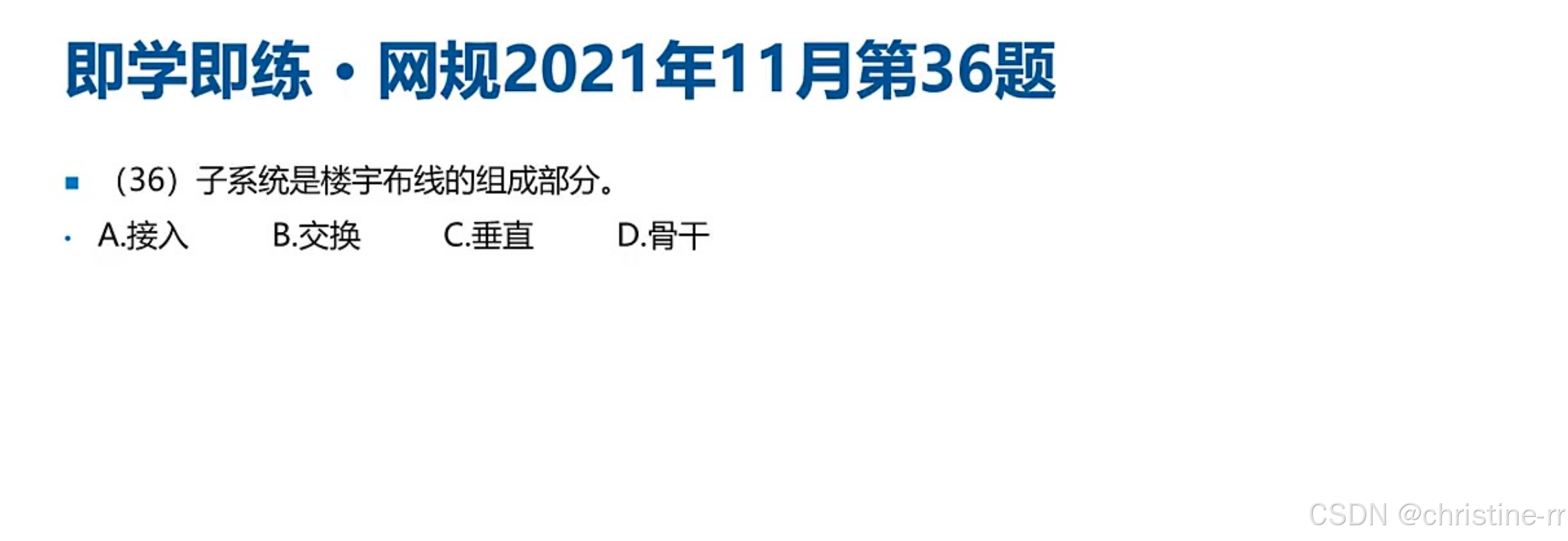

4）例题：垂直子系统作用（网规2021年11月第36题）
- 核心考点：六大子系统标准名称
- 干扰项识别：接入/交换/骨干均非标准子系统名称
- 答案：C（垂直）

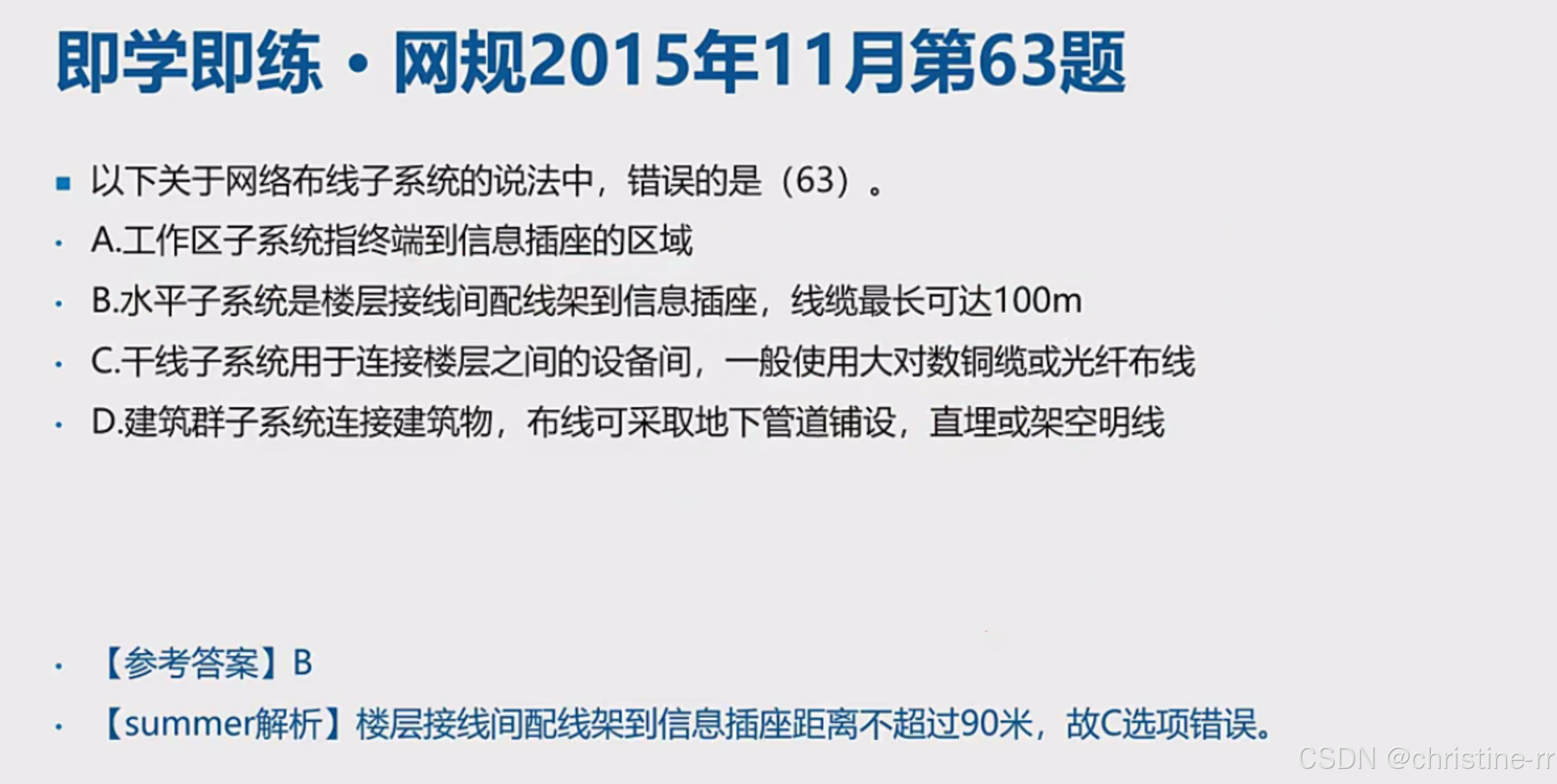

5）例题：网络布线子系统（网规2015年11月第63题
- 答案：B（最大90m)

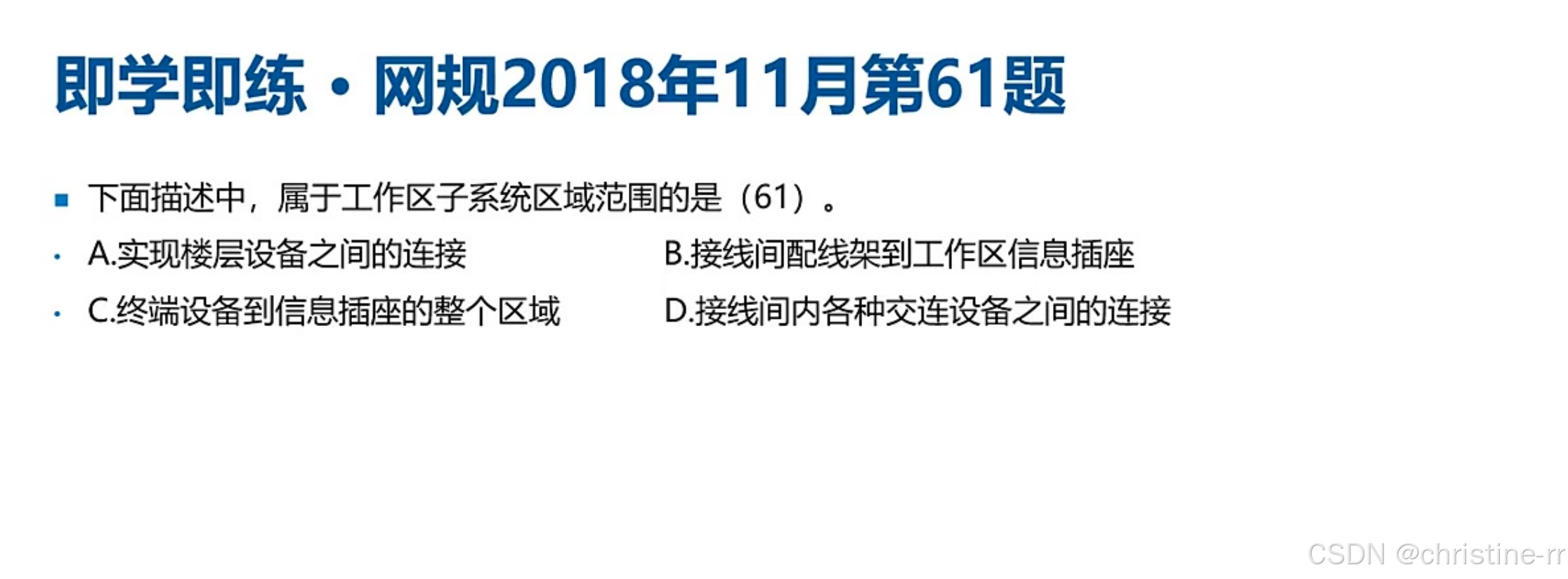

6)例题：工作区子系统范围（网规2018年11月第61题）
- 标准定义：终端设备到信息插座的整个区域
- 记忆口诀："终端到插座"
- 典型错误：易与水平子系统（配线架到信息插座）混淆
- 答案：C（终端设备到信息插座的整个区域）

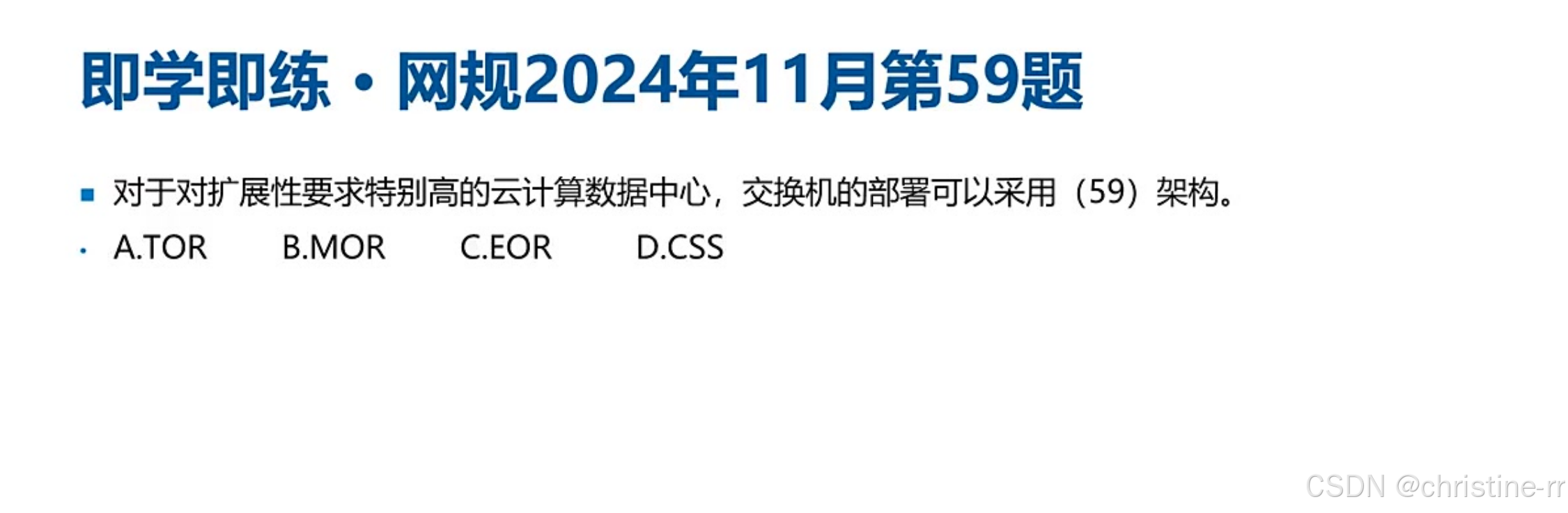

7）例题：交换机部署架构（网规2024年11月第59题）
- TOR(Top od Rank)架构：
- 特点：交换机部署在机柜顶部
- 优势：扩展性强，新增机柜只需增加接入交换机
- 应用：云计算数据中心主流方案
- 其他架构：
- EOR（端架布线）：交换机集中部署在机房端部
- MOR（中架布线）：交换机部署在机柜群中部
- CSS干扰项：华为堆叠技术，非布线架构
- 答案：A（TOR）

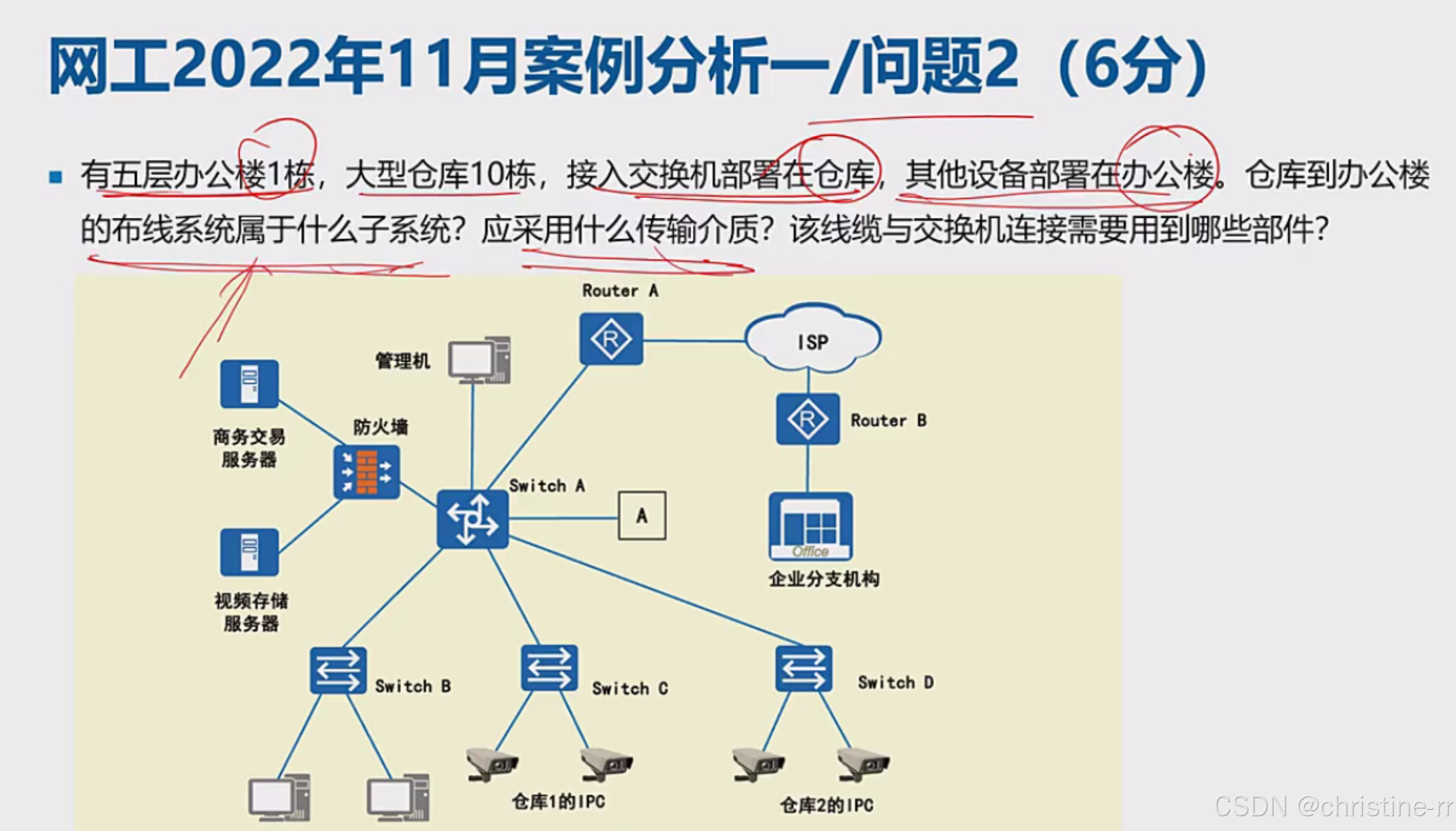

8）例题：仓库到办公楼布线系统（网工2022年11月案例分析）
- 子系统识别：不同建筑物间连接属于建筑群子系统
- 传输介质：必须采用光纤/光缆
- 连接部件：
- 光纤配线架
- 光纤跳线
- 光模块
- 尾纤
- 典型错误：易忽略光模块等中间连接部件

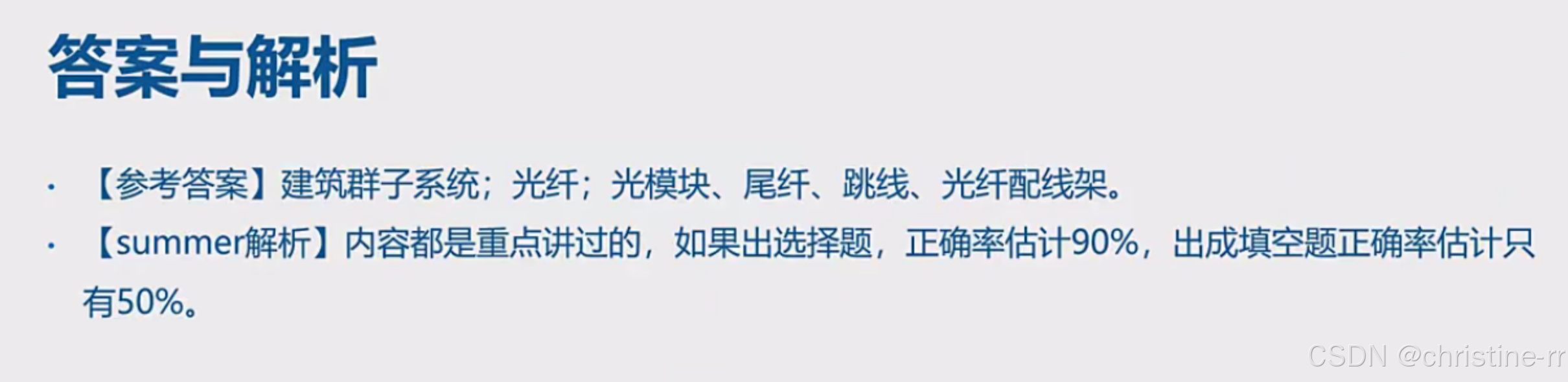

- 完整答案：
- 建筑群子系统
- 光纤
- 光纤配线架、跳线、光模块、尾纤

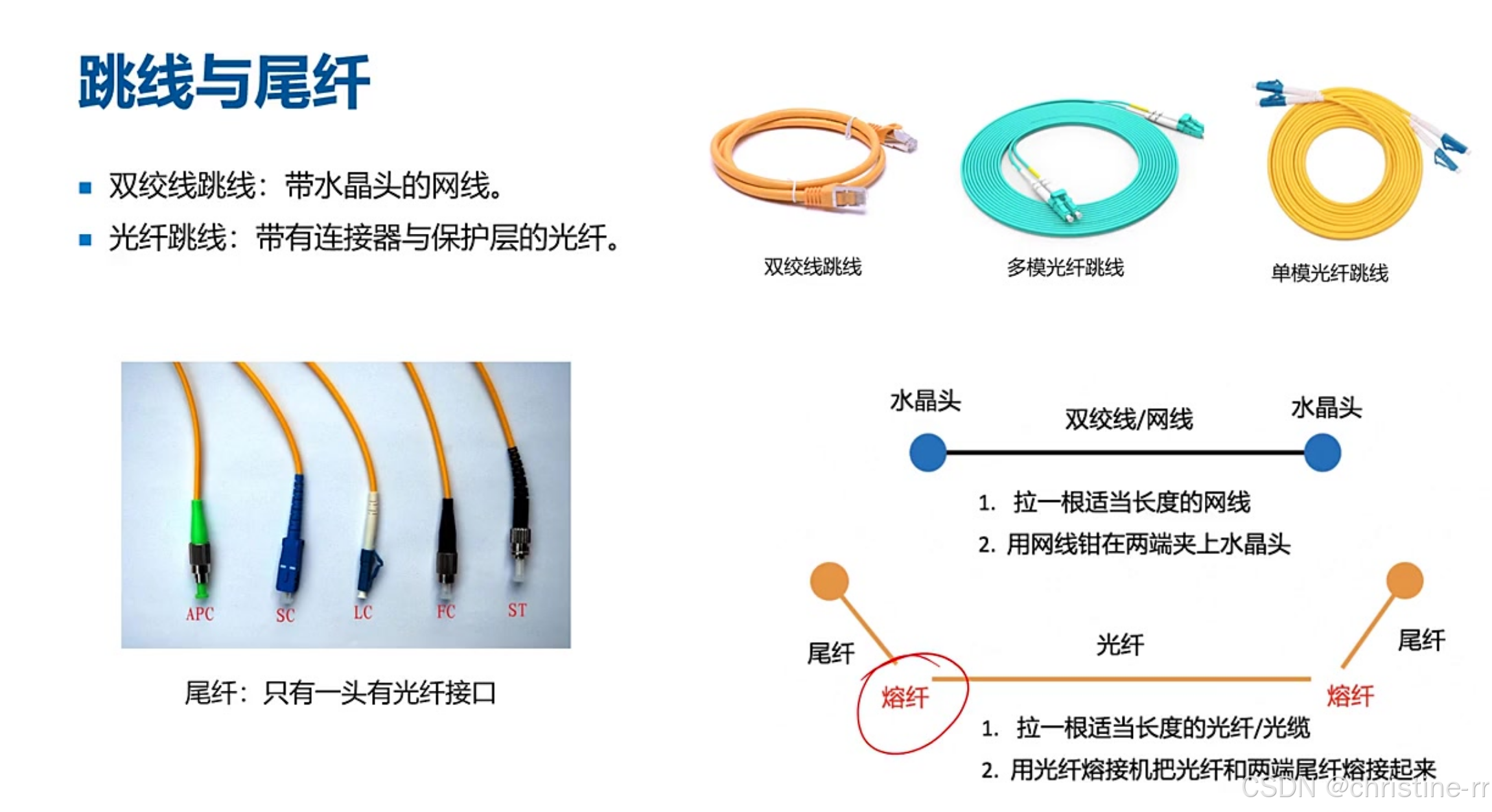

8. 跳线与尾纤
- 双绞线跳线: 带水晶头的网线。
- 光纤跳线: 带有连接器与保护层的光纤，一般用于熔纤，如连接交换机时常用LC小方头。
- 多模/单模光纤跳线: 光纤跳线的一种，根据传输模式不同分为多模和单模。
9. 应用案例

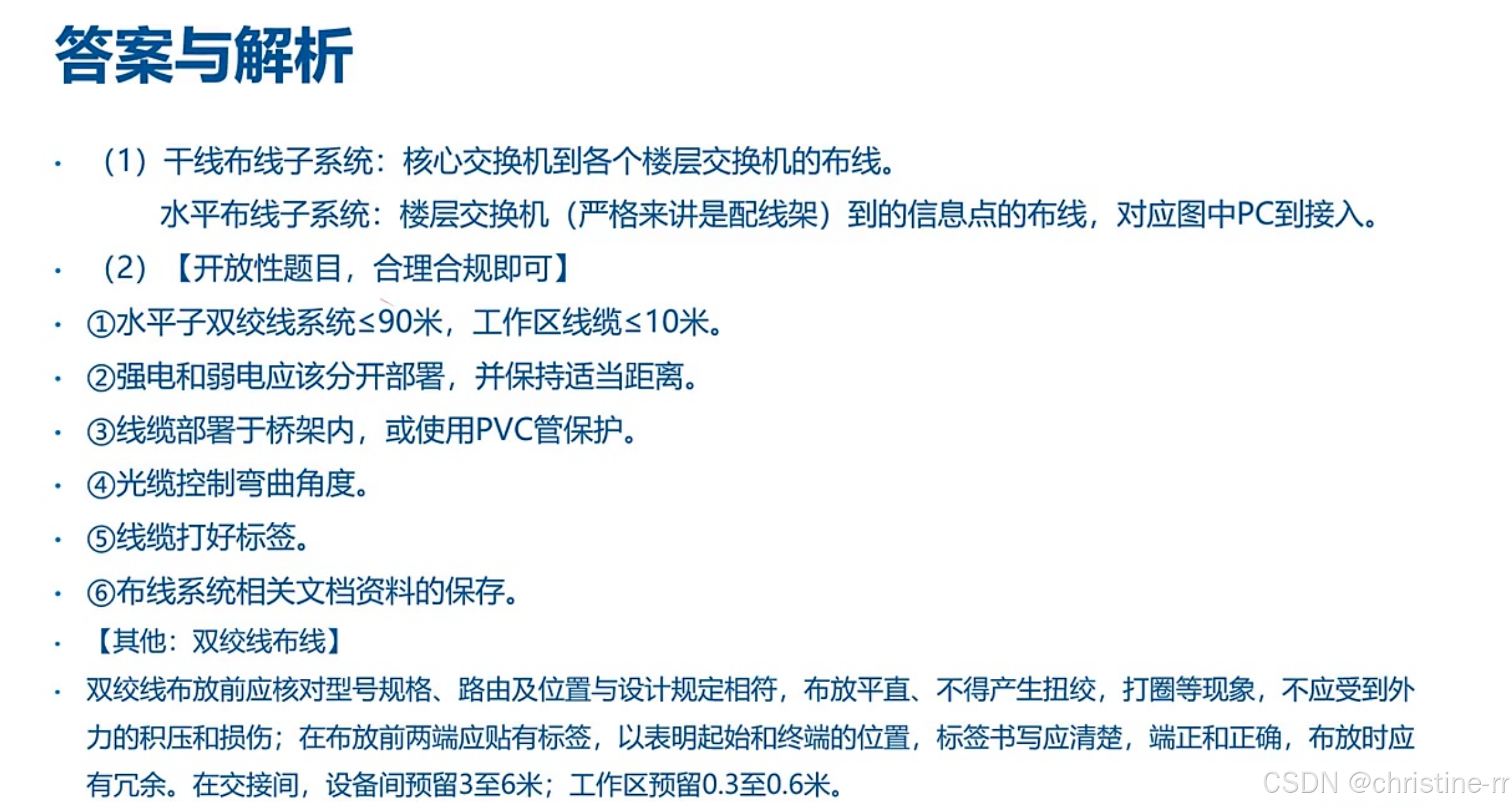

1）例题:干线/水平布线子系统对应区间
- 干线布线子系统: 对应核心交换机到各个楼层交换机的布线。
- 水平布线子系统: 对应楼层交换机（严格来讲是配线架）到信息点的布线，即信息插座到配线架之间的布线，中间不宜有转折点。
网络线路施工规范
- 规范一: 水平子双绞线系统长度≤90米，工作区线缆≤10米。
- 规范二: 强电和弱电应分开部署，并保持适当距离。
- 规范三: 线缆部署于桥架内，或使用PVC管保护。
- 规范四: 光缆控制弯曲角度，避免过度弯曲导致信号损失。
- 规范五: 线缆打好标签，便于管理和维护。
- 规范六: 布线系统相关文档资料的保存，以备后续查阅和维修。
- 其他: 双绞线布放前应核对型号规格、路由及位置与设计规定相符，布放平直、不得产生扭绞、打圈等现象，布放时应有冗余，并在交接间、设备间预留一定长度。

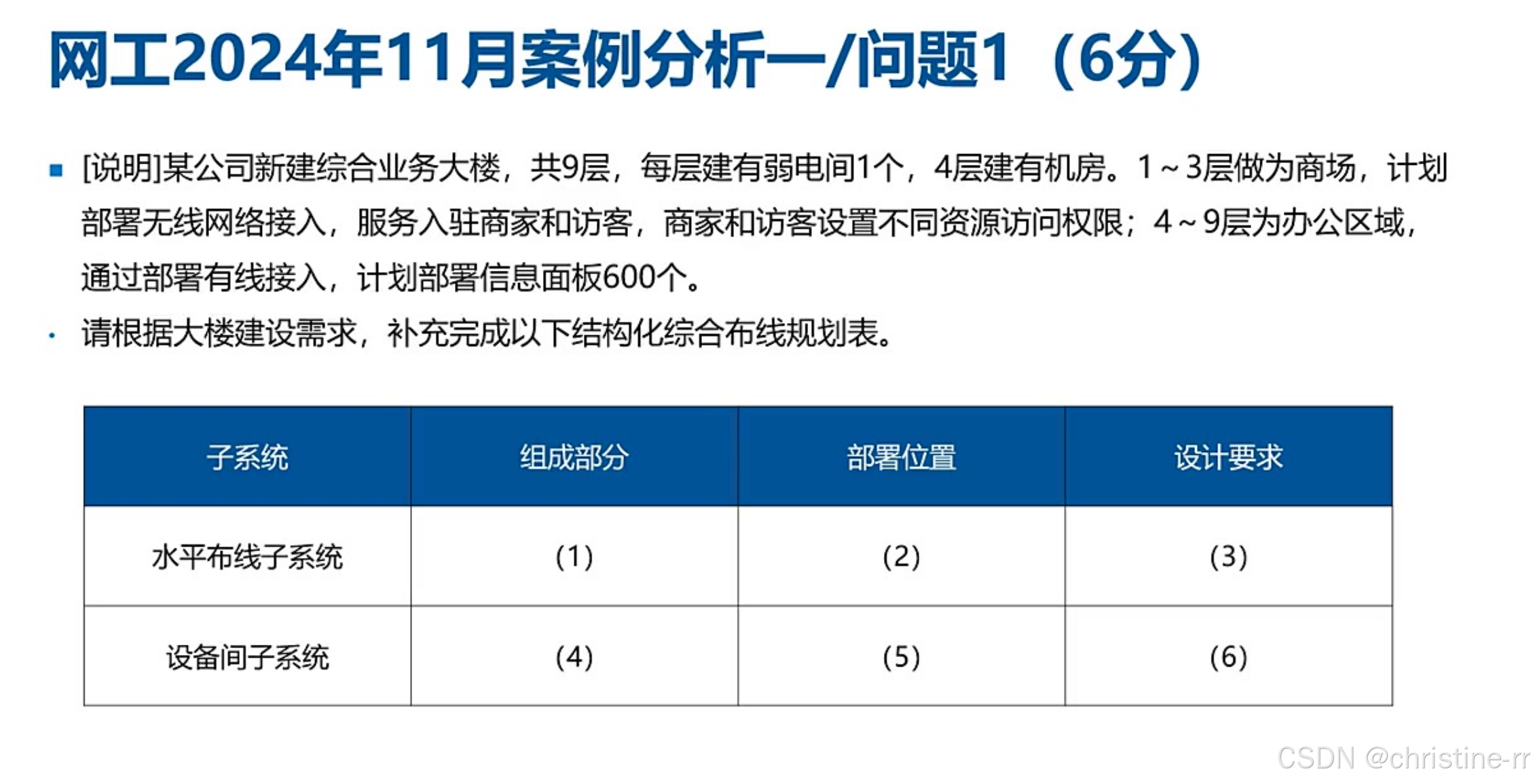

2）例题:结构化综合布线规划表填写
- 水平布线子系统
- 组成部分: 线缆（也可以加管槽、暗管，但核心是线缆）。
- 部署位置: 各个楼层配线架到工作区信息插座之间。
- 设计要求: 中间不宜有转折点，两端应直接从配线架连接到工作区的信息插座，双绞线不宜超过90米。
- 设备间子系统
- 组成部分: 主配线架和各种设备（PBX、网络设备、服务器、存储等）。
- 部署位置: 通常在建筑物中间楼层（本题是4层）。
- 设计要求: 防雷击、防过压过流，配置UPS不间断电源，确保设备稳定运行。
10.知识小结
| 知识点 | 核心内容 | 考试重点/易混淆点 | 难度系数 |
| 综合布线系统六大子系统 | 工作区子系统、水平子系统、干线（垂直）子系统、设备间子系统、管理子系统、建筑群子系统 | 区分各子系统的定义和范围（如水平子系统是信息插座到配线架，干线子系统是楼层间连接） | ⭐⭐⭐ |
| 工作区子系统 | 终端设备（PC/电话）到信息插座，包含跳线和面板 | 长度限制≤10米，插座安装高度30cm，面板类型根据终端（RJ45/RJ11） | ⭐⭐ |
| 水平子系统 | 信息插座到楼层配线架的线缆（双绞线/光纤） | 长度限制≤90米，中间无转折点，直接连接 | ⭐⭐⭐ |
| 干线（垂直）子系统 | 连接楼层配线间的主干线缆（光缆/大对数双绞线） | 传输介质选择（数据用光缆，电话用大对数双绞线） | ⭐⭐⭐⭐ |
| 设备间子系统 | 大楼核心机房（主配线架、汇聚设备） | 选址要求（中间楼层防淹/承重），需配UPS、防雷设备 | ⭐⭐⭐ |
| 管理子系统 | 楼层配线间（配线架、交换机） | 跳线管理（光纤/双绞线跳接），单点vs多点部署方式 | ⭐⭐⭐⭐ |
| 建筑群子系统 | 连接不同建筑的光缆 | 部署方式（架空/直埋/管道），光缆类型（单模/多模） | ⭐⭐⭐ |
| 光纤连接组件 | 光模块、尾纤、配线架、跳线、熔接机 | 交换机连接光纤的完整流程（需光模块+跳线+配线架） | ⭐⭐⭐⭐ |
| 布线规范 | 强弱电分离、线缆保护（桥架/PVC管）、标签管理 | 高频考点：老鼠咬线风险、弯曲半径、熔接优于冷接 | ⭐⭐⭐⭐ |
| 拓扑与布线图对比 | 逻辑拓扑（交换机层级）vs物理布线（线缆路径） | TOR布线架构（扩展性强，交换机置顶） | ⭐⭐⭐ |
