【OCCT+ImGUI系列】012-Geom2d_AxisPlacement

news 来源：原创 2025/6/5 21:35:43

在这里插入图片描述

`Geom2d_AxisPlacement` 教学笔记

一、类概述

在这里插入图片描述
Geom2d_AxisPlacement 表示二维几何空间中的一个坐标轴（轴系），由两部分组成：

gp_Pnt2d：原点（Location）
gp_Dir2d：单位方向向量（Direction）

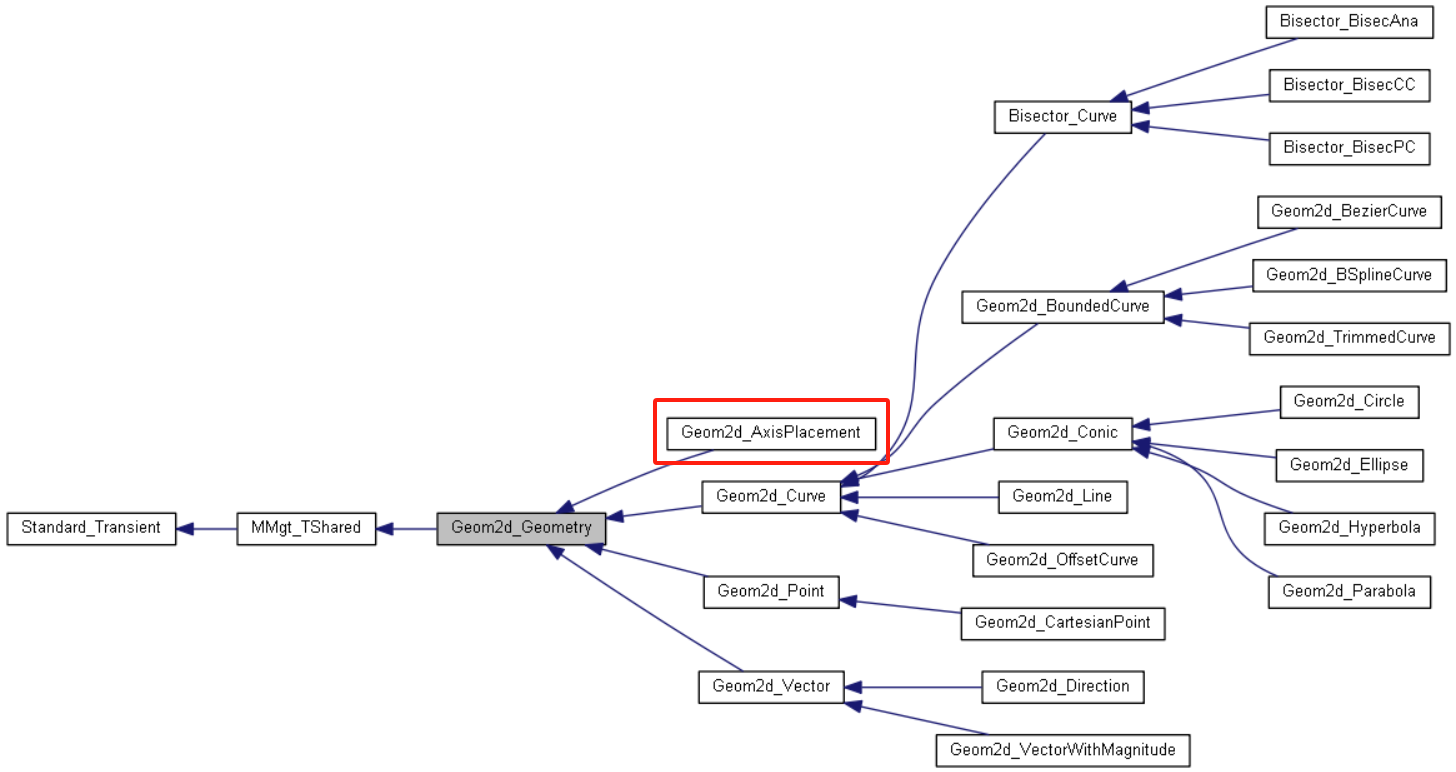

它是 Geom2d_Geometry 的派生类，可用于表示局部坐标系、图形基准轴、草图中对齐约束等。

二、构造方法

构造方式	说明
`Geom2d_AxisPlacement(gp_Pnt2d P, gp_Dir2d V)`	使用原点和单位方向构造坐标轴
`Geom2d_AxisPlacement(gp_Ax2d A)`	从 `gp_Ax2d` 转换构造

示例：

Handle(Geom2d_AxisPlacement) axis = new Geom2d_AxisPlacement(gp_Pnt2d(0,0), gp_Dir2d(1,0));

三、常用方法解析

原点与方向操作

方法	功能
`SetLocation(const gp_Pnt2d& P)`	设置新原点
`SetDirection(const gp_Dir2d& V)`	设置新方向（自动归一化）
`Location()`	获取当前原点
`Direction()`	获取当前方向

方向翻转

方法	功能
`Reverse()`	原地翻转方向向量
`Reversed()`	返回一个反向的新副本（不修改原对象）

坐标轴整体操作

方法	功能
`SetAxis(const gp_Ax2d& A)`	设置完整坐标轴信息
`Ax2d()`	返回对应的 `gp_Ax2d` 对象
`Angle(const Handle<Geom2d_AxisPlacement>& Other)`	计算两个坐标轴方向夹角（单位：弧度，范围 -π 到 π）
`Copy()`	克隆自身副本
`Transform(const gp_Trsf2d& T)`	应用 2D 仿射变换（平移、旋转、镜像等）

四、代码片段示例

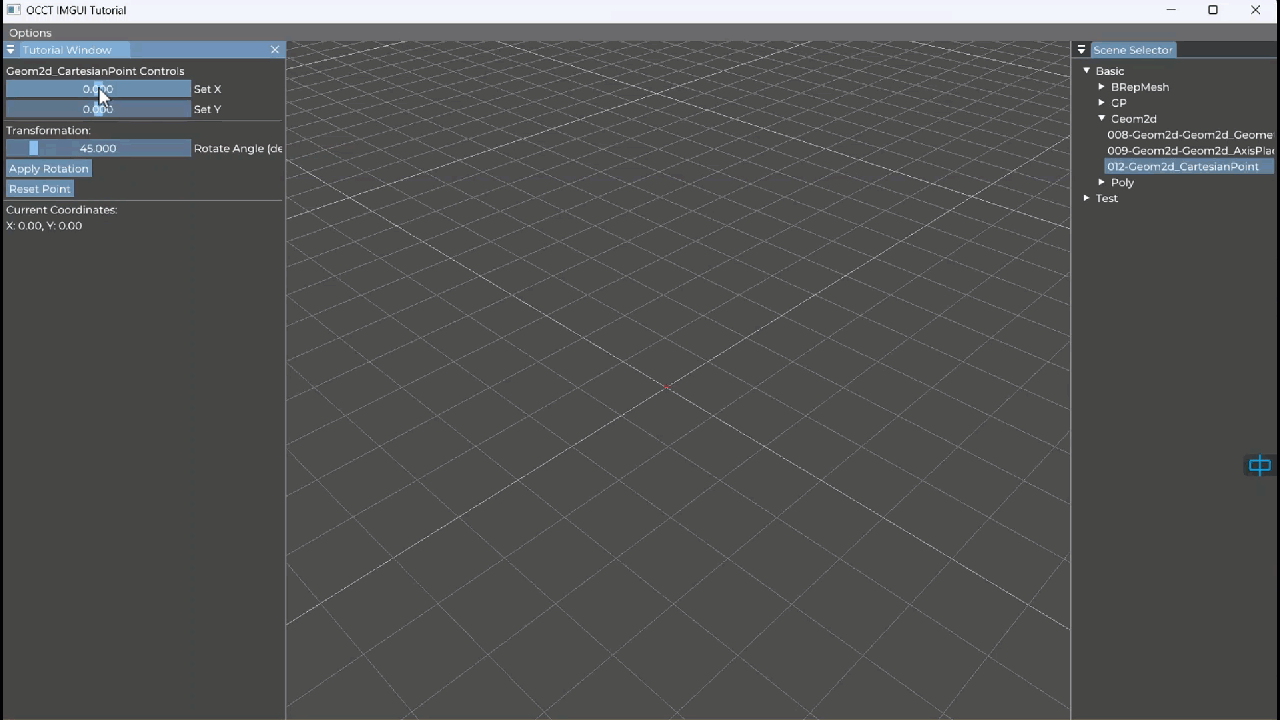

1. 设置位置

请添加图片描述

  // 单独设置 X 或 Yif (ImGui::SliderFloat("Set X", &coord[0], -100.0f, 100.0f)) {point2d->SetX(coord[0]);UpdatePoint(context);}if (ImGui::SliderFloat("Set Y", &coord[1], -100.0f, 100.0f)) {point2d->SetY(coord[1]);UpdatePoint(context);}

2. 利用Transform旋转

在这里插入图片描述

    void ApplyRotation(const Handle(AIS_InteractiveContext)& context) {gp_Trsf2d trsf;trsf.SetRotation(gp_Pnt2d(0, 0), rotateAngle * M_PI / 180.0);point2d->Transform(trsf);coord[0] = static_cast<float>(point2d->X());coord[1] = static_cast<float>(point2d->Y());UpdatePoint(context);}

五、总结

特点	说明
轻量	只包含点和方向向量
操作灵活	支持方向翻转、复制、变换、方向角计算等
工程适用性强	常用于草图系统、路径定义、投影方向设定等场景

六、代码

#pragma once#include "pch.h"
#include <Geom2d_CartesianPoint.hxx>
#include <Geom2d_Transformation.hxx>
#include <gp_Trsf2d.hxx>
#include <BRepBuilderAPI_MakeVertex.hxx>
#include <AIS_Shape.hxx>
#include "BaseScene.h"
#include "VisSceneComponents.h"
#include "TutorialWindow.h"class Geom2d012 : public BaseScene, public VisSceneComponents, public TutorialWindow {
public:Geom2d012() { openTutorialWindow(); }void displayScene(const Handle(V3d_View)& view, const Handle(AIS_InteractiveContext)& context) override {if (!bIsSceneInit) {sceneInit(view, context);bIsSceneInit = true;}renderTutorialWindow(context);}void customInitTutorialWindow(const Handle(AIS_InteractiveContext)& context) override {}void sceneInit(const Handle(V3d_View)&, const Handle(AIS_InteractiveContext)& context) override {// 初始化一个二维点point2d = new Geom2d_CartesianPoint(0.0, 0.0);VisualizePoint(context);}void renderTutorialContent(const Handle(AIS_InteractiveContext)& context) override {ImGui::Text("Geom2d_CartesianPoint Controls");// 单独设置 X 或 Yif (ImGui::SliderFloat("Set X", &coord[0], -100.0f, 100.0f)) {point2d->SetX(coord[0]);UpdatePoint(context);}if (ImGui::SliderFloat("Set Y", &coord[1], -100.0f, 100.0f)) {point2d->SetY(coord[1]);UpdatePoint(context);}ImGui::Separator();ImGui::Text("Transformation:");if (ImGui::SliderFloat("Rotate Angle (deg)", &rotateAngle, 0.0f, 360.0f)) {}if (ImGui::Button("Apply Rotation")) {ApplyRotation(context);}if (ImGui::Button("Reset Point")) {point2d->SetCoord(0.0, 0.0);coord[0] = 0.0f;coord[1] = 0.0f;UpdatePoint(context);}ImGui::Separator();ImGui::Text("Current Coordinates:");double x = point2d->X();double y = point2d->Y();ImGui::Text("X: %.2f, Y: %.2f", x, y);}private:Handle(Geom2d_CartesianPoint) point2d;Handle(AIS_Shape) pointAIS;float coord[2] = { 0.0f, 0.0f };float rotateAngle = 45.0f;void VisualizePoint(const Handle(AIS_InteractiveContext)& context) {gp_Pnt p3d(point2d->X(), point2d->Y(), 0.0);TopoDS_Vertex vertex = BRepBuilderAPI_MakeVertex(p3d);pointAIS = new AIS_Shape(vertex);pointAIS->SetColor(Quantity_NOC_RED);context->Display(pointAIS, Standard_False);}void UpdatePoint(const Handle(AIS_InteractiveContext)& context) {gp_Pnt p3d(point2d->X(), point2d->Y(), 0.0);TopoDS_Vertex vertex = BRepBuilderAPI_MakeVertex(p3d);pointAIS->SetShape(vertex);context->Redisplay(pointAIS, Standard_False);}void ApplyRotation(const Handle(AIS_InteractiveContext)& context) {gp_Trsf2d trsf;trsf.SetRotation(gp_Pnt2d(0, 0), rotateAngle * M_PI / 180.0);point2d->Transform(trsf);coord[0] = static_cast<float>(point2d->X());coord[1] = static_cast<float>(point2d->Y());UpdatePoint(context);}
};
