【数据中心设计】


一、数据中心体系标准

1.1 核心设计标准

  1. 国家标准

    • GB 50174-2017《数据中心设计规范》​​:
      • 网络系统需按数据中心等级(A/B/C级)配置容错或冗余。
      • A级数据中心核心网络设备必须采用容错系统,且设备需物理隔离部署。
      • 布线系统需满足防火要求(如CMP级阻燃线缆)。
    • GB/T 50311-2016《综合布线系统工程设计规》​​:
      • 规定线缆选型、布线间距、接地要求等基础参数。
  2. 国际标准

    • TIA/EIA-568-B.2​:
      • 规范非屏蔽/屏蔽双绞线(UTP/STP)的布线系统设计。
    • ISO/IEC 11801​:
  3. 行业实践标准

    • ANSI/BICSI 002-2014​:
      • 按可靠性分级(0~4级),指导冗余设计与物理隔离。
    • YD/T 2542-2013​:
      • 要求提供动力/环境监控接口,支持智能化管理

1.2 规划设计指南​(依据GB50174-2017等标准)

1. 选址与布局
  • 选址要求​:
    • 地质稳定区(避开地震/洪水带)
    • 双路市电接入 + 网络多运营商冗余
  • 功能分区​:
    区域功能面积占比
    核心区服务器/存储设备40%
    边缘区网络接入/分发30%
    管理区监控/运维30%
2. 基础设施设计
  • 电力系统​:
    • 双路市电 + UPS(N+1冗余) + 柴油发电机
    • 容量公式: P_{\text{总}} = \sum (P_{\text{设备}} \times 1.2) \quad \text{(预留20%余量)}
  • 冷却系统​:
    • 冷热通道隔离 + 精密空调(N+1冗余)
    • 冷量计算: Q冷​(kW)=COP设备功耗×1.5​(COP取3.0 4.0)
  • 网络架构​:
    • 双核心交换机 + BGP路由冗余 + VXLAN Overlay
3. 安全与合规
  • 物理安全​:生物识别门禁 + 红外监控
  • 网络安全​:下一代防火墙 + 入侵检测系统(IDS)
  • 认证标准​:ISO 27001 + GB50174 A级认证

数学方程式应用

1. 资源优化模型​(数学规划)
  • 目标函数​(最小化总成本): minC=i=1∑n​(C设备i​​+C能耗i​​)
  • 约束条件​:
    • 电力容量:∑Pi​≤Pmax​
    • 冷量需求:Q需求​≤Q空调​
    • SLA延迟:Latency≤50ms
2. 能耗效率指标
  • PUE计算​: PUE=IT设备能耗总能耗​(目标值≤1.5)
3. 容量预测方程
  • 服务器数量估算​: N服务器​=单服务器吞吐量峰值请求量×平均处理时间​

 ​二、设计内容

​2.1 项目进度与风险控制

阶段关键任务周期风险应对措施
选址规划地质评估+电力验收2个月备选地址预案
设备采购招标+性能测试1个月第三方检测报告
系统集成网络冗余测试2个月熔断机制+自动切换

2.2 关键设计维度

2.2.1. ​拓扑结构

类型适用场景特点
星型拓扑中小规模数据中心易于管理维护,故障隔离性强
Spine-Leaf大型云数据中心无阻塞架构,支持水平扩展(基于CLOS模型)
网状拓扑超低延迟场景(如金融交易)全互联冗余,可靠性最高但成本高

2.2.2. ​传输介质选择

2.2.2.1 线缆类型与资源需求

1. ​传输线缆

类型

适用场景

资源需求

性能标准

Cat6A铜缆

短距离设备互联(≤100m)

低功耗、低成本,需屏蔽层防电磁干扰

支持10Gbps,衰减≤0.2dB/m

OM4多模光纤

机柜间高速互联(≤150m)

高带宽、低延迟,需专用LC/MPO连接器

100Gbps(SR4模块)

OS2单模光纤

跨机房骨干链路(≥10km)

超长距传输,需精密熔接设备

400Gbps(PSM4模块)

DAC铜缆

服务器-GPU短距直连(≤3m)

零功耗、低成本,无需信号转换

100Gbps(NVIDIA方案)

关键资源对比​:

  • 电力需求​:铜缆电力分配占数据中心总能耗15%,光纤仅5%;

  • 空间占用​:MPO预端接光纤比传统布线节省40%机柜空间;

  • 防火等级​:核心区需CMP级阻燃铜缆/OFNP级防火光缆(TIA-942 A级)。

2. ​电力线缆

  • 铜缆主导​:低压配电(380V/220V)采用4mm²以上截面积铜缆,导电性优于铝缆;

  • 冗余设计​:A/B路供电分属独立桥架,间距≥30cm防电磁干扰。


设计方法与原理

1. ​拓扑架构设计

方法

原理

适用场景

星型拓扑

集中管理降低故障点,依赖MDA核心交换

中小规模数据中心

Spine-Leaf

CLOS无阻塞架构,水平扩展性强

云/AI数据中心(100G+)

环形冗余

物理环路实现毫秒级故障切换

金融/医疗高可用场景

2. ​布线优化原理

  • 分层走线​(TIA-942):

    • 电力层​:顶层桥架(防电磁干扰)

    • 网络层​:中层桥架(Cat6A/光纤)

    • 光纤层​:独立槽道(高度差≥20cm)

  • 弯曲半径控制​:

    • 光纤静态≥10倍线径(如9μm光纤需≥90mm)

    • 铜缆≥4倍线径(屏蔽线增加20%)

3. ​冗余与安全设计

  • 双路由物理隔离​:A/B路线缆分路径敷设,避免单点失效;

  • 智能标签系统​:RFID电子标签实现±5cm定位精度(ISO/IEC 14763);

  • 接地规范​:弱电线缆独立接地,阻抗≤1Ω(GB/T 50312)。


核心设计标准与验证

1. ​国际/国内标准

领域

标准

核心要求

布线架构

TIA-942、ISO/IEC 11801

MDA-HDA距离≤90m,EDA机柜冷热通道隔离

防火安全

UL 910(CMP)、IEC 60332

线缆阻燃、低烟无卤(毒性指数≤0.5)

性能验证

TIA-568.2-D、GB/T 50312

铜缆Fluke DSX测试(NEXT≥44dB)

2. ​资源效率模型

  • PUE优化​:线缆密度每降10%,制冷能耗减少5-8%(ASHRAE);

  • 空间公式​:机柜布线容量 = (桥架截面积×0.6)/ 线缆平均截面积。


前沿趋势与挑战

  1. 液冷兼容布线​:

    • 密封式光纤槽道承重≥16kN/㎡,独立于液冷管道;

  2. 智能无损网络​:

    • RoCEv2 + 低延迟交换(μs级),支撑AI训练;

  3. 可持续材料​:

    • 镓基液态金属导体替代铜缆,空间占用降30%。

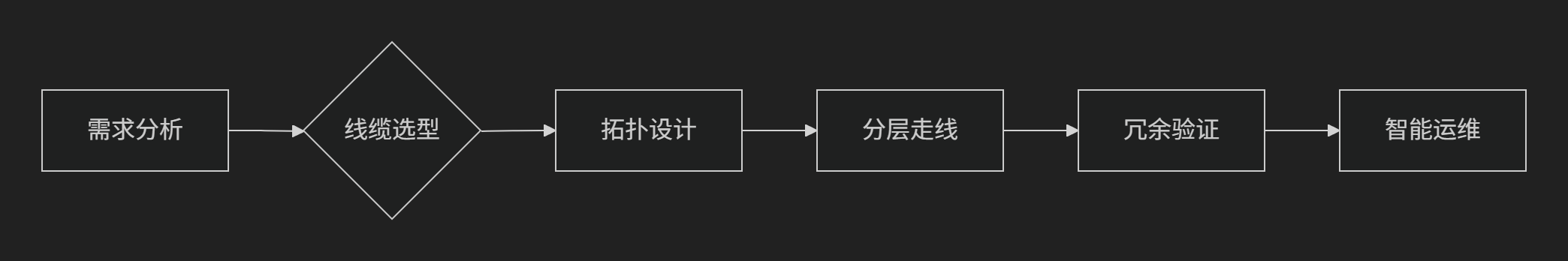

设计原则总结

graph LR
A[需求分析] --> B{线缆选型}
B --> C[拓扑设计] --> D[分层走线]
D --> E[冗余验证] --> F[智能运维]

附:线缆选型决策矩阵

指标铜缆权重光纤权重
成本
传输距离
抗干扰性
未来扩展性

结论​:数据中心线缆设计需遵循 ​​“介质匹配场景、拓扑适配规模、冗余保障可用”​​ 三大原则,结合OM4/OS2光纤与Cat6A铜缆的混合部署,并依托Spine-Leaf架构与智能标签系统实现高密度、低PUE的绿色数据中心。

​2.2.2.2 光纤

针对数据中心领域光纤需求、设计方法及维护技术,结合国际标准与行业实践:


光纤需求与资源配比

1. 应用场景与光纤选型

场景

光纤类型

传输需求

资源要求

AI训练集群

OM4/OM5多模

200G/GPU带宽,延迟<1μs

MPO-24预端接系统,支持机柜内直连

存储网络(SAN/NAS)​

OS2单模

100G QSFP28 CWDM4,距离≤2km

低损耗熔接(≤0.1dB)

DCI互联

OS2单模 + 相干模块

400G ZR,80-120km无中继

DWDM系统,波长间隔≤75GHz

无损网络(RDMA)​

OS2单模

100G LR4,BER<1e-12 + FEC纠错

低偏振模色散(PMD≤0.1ps/√km)

短距服务器互联

DAC/AOC铜缆

≤3m直连,零功耗

免清洁接口,抗电磁干扰

关键资源对比​:

  • 空间占用​:MPO预端接比传统布线节省40%机柜空间;

  • 功耗​:硅光模块(如400G DR4)功耗降30%;

  • 成本​:25G迁移路径比10G路径节省光纤用量50%。


设计方法与原理

1. 拓扑架构设计

  • Spine-Leaf架构​:

    • 原理​:CLOS无阻塞模型,水平扩展性强,支持100G+速率。

    • 布线​:叶-脊层用OM4多模光纤(≤150m),核心层用OS2单模+MPO-12连接。

  • 环形冗余拓扑​:

    • 原理​:物理环路实现ms级切换,适用金融高可用场景。

    • 实施​:双路由隔离,路径间距≥30cm防干扰。

2. 布线优化原则

  • 分层走线​(TIA-942标准):

    • 电力线缆:顶层桥架(防电磁干扰);

    • 网络线缆:中层桥架(Cat6A/光纤);

    • 光纤专用槽道:高度差≥20cm。

  • 弯曲半径控制​:

    • 光纤静态≥10倍直径(如9μm光纤需≥90mm);

    • 铜缆≥4倍直径(屏蔽线增加20%)。


光模块匹配与布线实施

1. 光模块与线缆对应表

光模块类型

适用线缆

最大距离

关键配置

400G QSFP-DD SR8

OM4/OM5多模(MPO-24)

100m

8通道并行,850nm波长

400G OSFP DR8

OS2单模(双MPO-12)

500m

100G PAM4调制,液冷散热

800G OSFP 2FR4

OS2单模(LC双工)

2km

支持2×400G分线,低延迟

100G QSFP28 LR4

OS2单模(LC双工)

10km

带FEC纠错,BER<1e-12

2. 布线实施规范

  • 预端接系统​:

    • MPO/MTP工厂预端接,减少现场熔接损耗(熔接点≤0.3dB);

  • 标识管理​:

    • TIA-606-B标准,每端口唯一ID(如“HDA01-P24”);

  • 测试认证​:

    • 光纤:OTDR测试衰减≤0.5dB/km(1310nm);

    • 铜缆:Fluke DSX-8000认证10Gbps通断。


光纤维护与故障处理

1. 日常维护方法

维护类型

操作要点

工具/标准

连接器清洁

每季度酒精棉清洁端面,避免划伤

光纤显微镜检查端面

弯曲修复

弯曲半径≥5cm,OTDR定位1550nm损耗突增点

可见光故障定位仪

环境防护

铠装防鼠光缆,接头防水胶密封(IP68)

温湿度传感器监控

2. 故障诊断技术

  • OTDR测试​:

    • 断裂点定位精度±1m,反射峰识别熔接故障;

  • 光功率分析​:

    • 接收端光功率≥-10dBm(100G LR4),否则检查衰减;

  • 冗余切换​:

    • A/B路光开关切换时间≤50ms,保障业务连续性。


前沿技术趋势

  1. 硅光集成​:

    • 1.6T CPO模块,光引擎与ASIC共封装,延迟降40%;

  2. 智能无损网络​:

    • RoCEv2 + 低延迟交换(μs级),支撑AI训练;

  3. 绿色材料​:

    • 可回收铝制桥架,碳排放降40%;

  4. LPO技术​:

    • 去除DSP芯片,800G功耗≤4.5W(短距场景)。

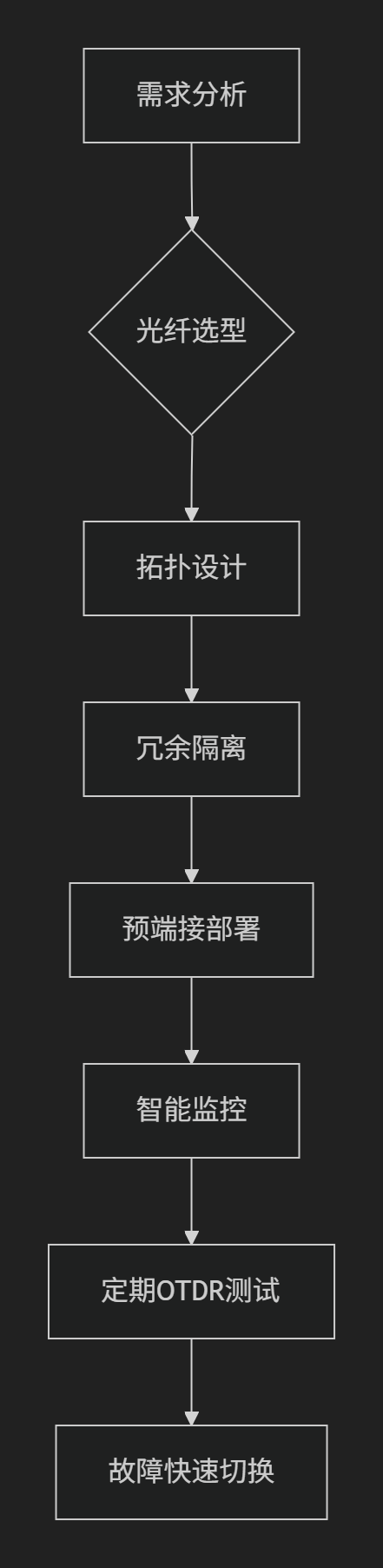

总结:设计原则与维护框架

关键公式​:

  • 光纤容量​ = (桥架截面积 × 0.6)/ 线缆平均截面积;
  • PUE优化​:线缆密度每降10%,制冷能耗减5-8%(ASHRAE)。

实施优先级​:

  1. 高可靠性场景​(如金融):双路由OS2单模 + CPO技术;
  2. 成本敏感场景​:OM4多模 + MPO预端接 + LPO模块;
  3. 绿色数据中心​:液冷兼容布线 + 铝制桥架。

通过介质匹配场景​(OM4/OS2)、拓扑适配规模​(Spine-Leaf/环形)、冗余保障可用​(双路由+OTDR监测)的综合设计,可构建高带宽、低延迟的数据中心光网络。

2.2.2.3 铜缆设计

以下是数据中心领域电缆需求、设计方法及光纤维护的系统解析,综合国际标准与行业实践:

电缆需求与资源配比

1. 传输线缆选型

资源对比​:

  • 电力​:铜缆占数据中心总能耗15%,光纤仅5%;

  • 空间​:MPO预端接光纤比传统布线节省40%机柜空间;

  • 防火​:核心区需CMP级阻燃铜缆或OFNP级防火光缆(TIA-942 A级)。

2. 电力线缆设计

  • 冗余配置​:A/B路供电分属独立桥架,间距≥30cm防干扰;

  • 载流量优化​:多电缆成束敷设时需应用降低系数(如9根电缆在封闭线槽中系数取0.72)。

2. 布线优化原则

  • 分层走线​(TIA-942标准):

    • 电力层:顶层桥架(防电磁干扰);

    • 网络层:中层桥架(Cat6A/光纤);

    • 光纤层:独立槽道(高度差≥20cm)。

  • 弯曲半径控制​:

    • 光纤静态≥10倍直径(如9μm光纤需≥90mm);

    • 铜缆≥4倍直径(屏蔽线增加20%)。

3. 冗余与安全设计

  • 双路由物理隔离​:A/B路线缆分路径敷设,避免单点失效;

  • 智能标签系统​:RFID标签实现±5cm定位精度(ISO/IEC 14763);

  • 接地规范​:弱电线缆独立接地,阻抗≤1Ω(GB/T 50312)。




阻燃要求​:

  • 机房线缆需采用 ​CMP级(阻燃级)​​ 或 ​OFNP/OFCP级(防火光缆)​​。

2.2.3 ​冗余与容错

  • 物理层冗余​:

    • 双路由布线:关键路径(如核心-汇聚层)需物理隔离的双链路。

    • 电源冗余:列头柜(RPP)双路供电,UPS全程可靠性≥99.999%。

  • 逻辑层冗余​:

    • BGP EVPN + VXLAN:实现跨数据中心大二层互通,支持虚机迁移。

2.2.4 ​智能化管理

  • DCIM系统​:

    • 实时监控线缆连接状态,自动生成拓扑图。

  • 智能配线架​:
    • 电子配线设备(ePatch)支持端口自动识别与变更报警。

等级差异化要求

要求A级(容错)​B级(冗余)​C级(基础)​
网络架构双核心设备+物理隔离

核心设备N+X冗余单路径无冗余

布线冗余双路由+不同路径关键链路冗余无硬性要求
防火等级CMP级线缆+OFNP光缆CMP级线缆CM级(商用级)
监控要求全参数在线监测(含柴发)基础动力/环境监控可选

2.2.6 数据中心机房线路设计

综合国际标准与行业实践,涵盖核心原则、架构规划、介质选型及实施要点:


设计原则与标准依据

  1. 核心原则

    • 可靠性​:采用冗余设计(双路由布线+双电源),满足7×24小时稳定运行。

    • 灵活性​:模块化设计支持快速扩容,预留30%以上扩展余量。

    • 安全性​:线缆需符合CMP/OFNP防火等级,并配置电磁屏蔽与防雷接地。

    • 高效性​:优化路径缩短传输距离,主干链路≤90米(TIA-942要求)。

  2. 遵循标准

    • 国际标准​:TIA-942(数据中心分级)、ISO/IEC 11801(通用布线)。

    • 国内规范​:GB 50174-2017(A/B/C级要求)、GB/T 50311(综合布线设计)。


区域划分与拓扑设计

  1. 功能区域划分(TIA-942)​

    区域功能布线要求
    接入室(ER)​外部网络入口单模光纤连接运营商,物理隔离于主机房
    主配线区(MDA)​核心交换/路由设备48芯LC光纤配线架,冗余主干链路
    水平配线区(HDA)​分区管理设备每区管理≤2000信息点,OM4多模光纤
    设备区(EDA)​服务器/存储机柜超六类屏蔽铜缆(Cat6A)或MPO预连接系统
  2. 拓扑结构选择

    • 星型拓扑​:小型数据中心,所有链路直连MDA,管理简单。

    • 叶脊(Spine-Leaf)​​:大型云数据中心,无阻塞架构支持水平扩展。

    • 环形拓扑​:金融等高可用场景,通过环路实现冗余容错。


传输介质选型与性能配置

  1. 光纤选型

    类型适用场景传输能力标准要求
    OM4多模HDA-EDA短距互联(≤150m)100Gbps(SR4模块)GB 50174-2017推荐
    OS2单模MDA-ER长距骨干(≥10km)400Gbps(PSM4模块)TIA-942 Tier3/4必备
    MPO预连接高密度40G/100G链路12芯(40G)、24芯(100G)支持TypeB极性
  2. 铜缆选型

    • Cat6A屏蔽双绞线​:EDA设备短距接入(≤100m),支持10GBase-T。
    • 关键参数​:
      • 衰减≤0.2dB/m(100MHz)
      • 近端串扰(NEXT)≥44dB

布线实施与管理要点

  1. 路径规划

    • 冷热通道隔离​:机柜背对背(Hot Aisle)布局,线缆沿冷通道敷设。

    • 桥架设计​:

      • 强电/弱电线槽间距≥30cm,避免电磁干扰。

      • 弯曲半径≥8倍线缆直径(光纤需≥15倍)。

  2. 标识与测试

    • 标签规范​:TIA-606-B标准,每端口唯一ID(如“HDA01-P24”)。

    • 性能验证​:

      • 光纤:OTDR测试衰减≤0.5dB/km(1310nm)。

      • 铜缆:Fluke DSX-8000认证10Gbps通断。

  3. 智能化管理

    • 电子配线系统(ePatch)​​:实时监控链路状态,自动生成拓扑图。

    • DCIM平台集成​:联动温湿度/功耗数据,优化布线路径。

前沿技术趋势

  1. 液冷兼容布线​:
    • 密封式光纤槽道,独立于液冷管道,承重≥16kN/㎡。
  2. 无损网络(Lossless)​​:
    • RoCEv2协议+低延迟交换,满足AI算力μs级传输。
  3. SDN化路径控制​:
    • 软件定义动态调整带宽,支持400G/800G升级。

设计流程总结

graph LR
A[需求分析] --> B{拓扑与区域规划}
B --> C[介质选型] --> D[路径与冗余设计]
D --> E[施工与测试] --> F[智能运维]

附:验收清单

  • 冗余验证:双路由链路切换≤50ms
  • 防火等级:线缆通过UL 910阻燃测试
  • 文档完备:布线图纸+测试报告(ISO/IEC 14763-2)

通过分层区域规划介质性能匹配智能化运维三位一体设计,可构建高可靠、易扩展的数据中心线路系统。实际部署需结合等级要求(如Tier4需生物识别门禁+气体灭火),并预留20%余量应对未来演进。

2.2.7 网络出口设计

以下是针对数据中心出口路由设计方法、核心算法及跨广域网优化的综合解析,结合国际标准与行业实践:


出口路由架构设计

1. ​分层模型与冗余机制

  • 核心层​:部署高性能路由器(如华为NE系列),支持400G接口,通过VXLAN+EVPN构建Overlay网络,实现逻辑隔离与灵活扩展。
  • 边缘层​:
    • 分布式逻辑路由器(DLR)​​:处理东西向流量,本地化路由决策(如VM迁移流量)。
    • Edge服务网关​:启用ECMP实现多路径负载均衡(如8条链路扩展至80Gbps)。
  • 冗余设计​:
    • 双活数据中心​:通过BGP权重值控制流量切换(本地Weight=10,异地Weight=1),故障切换时间≤50ms。
    • 物理隔离​:A/B路出口分属独立桥架,间距≥30cm防干扰。

2. ​协议选型与优化

协议适用场景优化要点
BGP跨数据中心互联路由聚合减少表项,eBGP对接物理路由器
OSPF数据中心内部骨干区域划分+路由汇总,减少LSA泛洪
VXLANOverlay虚拟化网络

MTU≥1600,支持无损传输

以下是针对数据中心不同运营商出口链路规模下的路由配置方案,综合行业实践与标准协议设计:

单运营商出口链路

1. 基础路由配置

  • 静态路由​:配置默认路由指向运营商网关

    ip route-static 0.0.0.0 0.0.0.0 1.1.1.254  # 华为设备配置
  • 动态路由​:部署eBGP对接运营商

    router bgp 65001neighbor 1.1.1.254 remote-as 65530   # 运营商AS号network 10.0.0.0 mask 255.255.0.0    # 宣告内网网段

2. 跨国业务配置

  • BGP线路​:通过运营商提供的跨境专线传递路由

  • VPN业务​:

    • 部署IPSec VPN隧道,绑定单一出口链路

    • 配置NAT穿越确保VPN流量通行

    crypto ipsec transform-set VPN-TRANSFORM esp-aes 256 esp-sha-hmac  # 加密配置

双运营商出口链路

1. 路由策略

场景

配置方案

关键技术

负载均衡

ECMP多路径分流

基于五元组HASH流量分发

主备冗余

浮动静态路由(优先级差异)

主链路cost=10,备链路cost=100

运营商选路

策略路由(PBR)匹配目的IP运营商属性

电信IP走电信出口

2. BGP动态优化

  • 多宿主eBGP​:双出口分别建立eBGP邻居

    ! 联通出口
    neighbor 110.1.1.1 remote-as 4837    # 联通AS号
    ! 电信出口
    neighbor 120.1.1.1 remote-as 4134    # 电信AS号
  • 路由属性控制​:

    • 通过LOCAL_PREF优先选择低延迟链路(如电信链路设LOCAL_PREF=200)

3. 跨国业务高可用

  • BGP多线优选​:

    • 部署BFD+快速重路由(FRR),故障切换<50ms

  • VPN双隧道​:

    • 主备IPSec隧道绑定不同运营商出口

    • 启用DPD(Dead Peer Detection)检测隧道状态


三运营商出口链路

1. 智能选路架构

graph LR
A[流量入口] --> B{运营商识别模块}
B -->|电信流量| C[电信出口]
B -->|联通流量| D[联通出口]
B -->|移动流量| E[移动出口]
C & D & E --> F[跨国骨干网]

2. 核心配置要点

  • BGP路由策略​:

    • 权重分配​:按带宽比例设置路由权重(如电信300M:权重=60)

    • AS_PATH过滤​:拒绝过长AS_PATH的路由(如>5跳)

  • 动态链路探测​:

    # 伪代码:链路质量评分
    def link_score(latency, loss):if loss > 5%: return 0return (1/latency)*0.7 + (1/loss)*0.3  # 时延权重70%,丢包30%

3. 跨国业务优化

  • SD-WAN叠加​:

    • 通过Overlay层实现跨境流量智能调度

    • 结合应用识别(如SIP/VoIP优先选低抖动链路)

  • 多协议VPN​:

    协议

    适用场景

    配置示例

    IPSec

    加密要求高的金融业务

    esp-gcm 256+IKEv2认证

    WireGuard

    高吞吐视频传输

    ListenPort=51820+BBR加速


混合运营商(3一级+2二级)​

1. 分层路由设计

层级

运营商类型

路由策略

核心层

一级运营商

主路径,LOCAL_PREF=300

备份层

二级运营商

次优路径,LOCAL_PREF=100

灾备层

所有运营商

浮动静态路由(cost=200)

2. BGP高级控制

  • Community标签​:标记路由来源
    route-policy PRIMARY permit 10set community 65001:100  # 标记为一级运营商路由
  • MED值干预​:引导入站流量

    • 向二级运营商发送路由时设置MED=500(高于一级运营商的MED=200)

3. 跨国业务容灾

  • BGP Anycast​:

    • 在多出口发布相同Anycast IP,实现就近接入

  • VPN多活架构​:

    • 主中心​:香港节点(CN2 GIA线路)

    • 备中心​:新加坡节点(PCCW+Telstra混合线路)

    • 配置健康检查自动切换:
      healthcheck name GLOBAL-VPNtype icmp target 8.8.8.8 interval 10s  # 谷歌DNS探测

配置验证清单

  1. 连通性测试​:

    • ping -L 1000 -c 10 target_ip(丢包率≤0.1%)

  2. 路由收敛验证​:

    • 模拟链路故障,切换时间≤50ms(BFD+FRR)

  3. 跨国性能指标​:

    • 欧美方向延迟≤150ms,东南亚≤80ms(CN2 GIA线路)

设计原则总结​:

  • 单链路​:静态路由为主,VPN绑定单一出口
  • 多链路​:BGP动态选路+策略路由分流
  • 混合链路​:分层调度(一级优先)+ Anycast容灾
    关键公式:​链路权重 = (带宽占比×0.6) + (质量评分×0.4)​

核心算法与代码实现

1. ​智能选路算法

  • 链路质量探测​:基于丢包率、时延、抖动动态评分,优先选择最优路径:

    # 伪代码:链路质量评分(华为防火墙智能选路)
    def link_quality_score(latency, loss, jitter):if loss > 5%: return 0  # 丢包率优先判定score = (1/latency)*0.6 + (1/loss)*0.3 + (1/jitter)*0.1return score
  • ECMP多路径负载​:基于五元组HASH分流,避免单路径拥塞:

    # 伪代码:ECMP流量分发(Cisco Nexus)
    flow_hash = hash(src_ip + dst_ip + src_port + dst_port + protocol) % path_count

2. ​BGP策略优化

  • 权重调整​:本地出口优先策略(Weight值差异化):
    ! Cisco BGP配置示例
    router bgp 65001neighbor 10.1.1.1 weight 10   # 本地Edge网关neighbor 10.2.2.2 weight 1    # 异地Edge网关
  • 路由聚合​:减少路由表规模,提升收敛速度:

    address-family ipv4aggregate-address 192.168.0.0/16 summary-only

跨广域网(WAN)优化技术

1. ​传输层优化

技术

原理

性能提升

数据压缩

LZ77算法消除冗余数据

带宽节省40%~90%

重复数据删除

块级去重(SHA-1指纹比对)

存储复制流量降60%

协议优化

TCP加速(窗口缩放+SACK)

延迟降低30%

2. ​SD-WAN智能调度

  • 动态路径选择​:

    • 实时监测链路质量(延迟/丢包),自动切换至最优路径(如Internet与MPLS混合组网)。

    • 关键业务保障:VOIP流量优先走专线,邮件走Internet。

  • QoS策略​:
    !  SD-WAN QoS配置
    traffic-class VOIP priority 6    # 最高优先级
    traffic-class EMAIL priority 2   # 低优先级
    bandwidth-percent VOIP 30%       # 带宽预留

链路优化模式

1. ​负载均衡模式对比

模式原理适用场景
轮询(Round Robin)​均分流量至所有路径常规业务(Web/DB)
最小连接(Least Connections)​优先选择当前连接数最少的路径长连接服务(视频流)
加权带宽(Weighted BW)​按链路带宽比例分配流量异构带宽环境(1G+10G混合)

2. ​故障恢复机制

  • BFD+FRR​:毫秒级故障检测,结合快速重路由实现业务无感切换

运维与监控

  1. Telemetry实时采集​:
    • 通过gRPC流式采集路由表状态、链路利用率(采样率1s/次)。
  2. 安全加固​:
    • 出口部署IPS+流量清洗,防御DDoS攻击(SYN Flood检测阈值≥10k pps)。

数据中心出口路由设计需以 ​分层冗余架构​ 为基础,结合 ​BGP权重策略​ 与 ​VXLAN Overlay​ 实现流量调度;跨WAN优化依赖 ​SD-WAN智能选路​ 与 ​传输层加速算法​(压缩/去重)。核心代码实现需关注 ​ECMP分流逻辑​ 及 ​BFD快速检测,并通过Telemetry实现秒级监控。


三、实施要点总结

  1. 绿色节能​:
    • 自然冷却技术 + 液冷服务器(PUE降至1.3以下)
  2. 智能运维​:
    • AI预测故障(LSTM模型)+ 数字孪生监控平台
  3. 弹性扩展​:
    • 模块化设计(单模块扩容≤48小时)

附:合规性检查表

  • 电力:双路市电+UPS续航≥30分钟
  • 消防:七氟丙烷气体灭火+烟感联动
  • 数据安全:备份RPO<5分钟,RTO<15分钟

通过数学规划模型优化资源分配、标准化表格控制实施节点、动态方程实时调整容量,可实现高可用(99.99%)、低PUE的数据中心架构。详细技术参数可进一步参考GB50174-2017及模块化设计案例。

相关文章:

  • 《Effective Python》第六章 推导式和生成器——总结(基于智能物流仓储监控系统的数据处理)
  • 原始数据去哪找?分享15个免费官方网站
  • IP话机和APP拨打电话的区别
  • MidJourney入门学习
  • Spring AI介绍及大模型对接
  • [Java 基础]Java 是什么
  • 【QT】QString 与QString区别
  • 项目交付后缺乏回顾和改进,如何持续优化
  • 文件IO流
  • saveOrUpdate 有个缺点,不会把值赋值为null,解决办法
  • 笔记︱数据科学领域因果推断案例集锦(第三弹)
  • 爱普生Epson L3210打印机信息
  • LabVIEW磁悬浮轴承传感器故障识别
  • 金融中的线性优化:投资组合分配与求解器 - Part 2
  • SpringBoot系列之RabbitMQ 实现订单超时未支付自动关闭功能
  • 【氮化镓】GaN HMETs器件物理失效分析进展
  • 正点原子lwIP协议的学习笔记
  • 关于list集合排序的常见方法
  • 网络爬虫 - App爬虫及代理的使用(十一)
  • CodeTop100 Day21
  • 门户网站网页设计/网站seo快速
  • 建筑英才网app/杭州网站优化服务
  • 网站怎么做app吗/常用的网络营销工具
  • 自己建一个网站/整合营销的特点有哪些
  • wordpress插件 漏洞/济南seo网站优化公司
  • 学校英文版网站建设/facebook海外推广
