手动移植UGUI

news 来源：原创 2025/6/5 12:44:02

看需求

首先对硬件的要求，主要是MCU的RAM,和ROM,基本有两三K的RAM就够了，源码就两个文件

源码下载网站

μGUI - free Open Source GUI module for embedded systems | Embedded Lightning

就这哥两没了，当然ugui.c有个小六千多行，其他版本不知道，我下载的是V0.3版本，过个想来大差不差的。

里面控件就只有

Window

Button

TextBox


没了

所以要做出多好看的界面，还得看自己扩展。

大概看了一下，感觉像是LVGL的简化板，要绚丽里的画面就得去详细了解他的控件框架，然后自己添加控件。

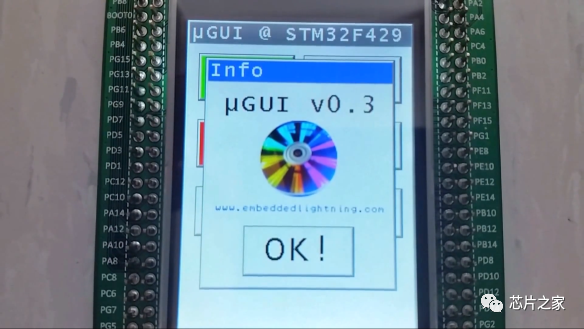

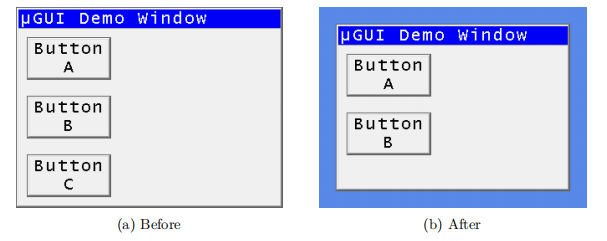

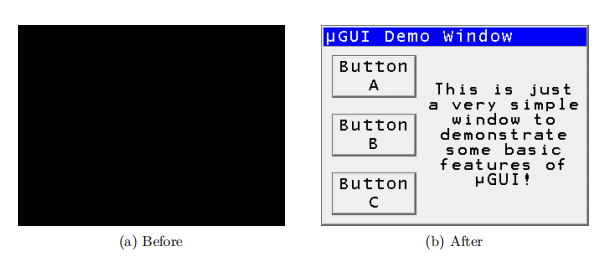

看看别人移植后做的简单画面

感觉工业控制上面使用问题不太大

移植也很简单，下载源码，再工程里添加ugui.c和ugui.h两个文件OK

然后就是怎么用了

用法

首先初始化

ugui的底层接口就是打点，画线，和画块三个函数，确切的说只要给个打点函数就行，但加上另外两个刷屏速度回快一点。

	UG_Init(&gui,(void (*)(UG_S16,UG_S16,UG_COLOR))LCD_DrawPixel,320,240);UG_DriverRegister(DRIVER_DRAW_LINE,(void*) LCD_DrawLine );UG_DriverRegister(DRIVER_FILL_FRAME,(void*) LCD_FillRectangle );UG_DriverEnable(DRIVER_DRAW_LINE);UG_DriverEnable(DRIVER_FILL_FRAME);

然后就OK了

创建一个Window

	UG_WindowCreate(&wind1 , obi_buff_wnd_1,1,window_1_callbak );UG_WindowSetBackColor(&wind1,LCD_WHITE);UG_WindowSetTitleText(&wind1,"ttt");UG_WindowSetTitleTextFont(&wind1,&FONT_8X8);UG_BUTTON btn1;UG_U8   BTIN_ID_0 = 0;UG_ButtonCreate(&wind1,&btn1,BTIN_ID_0,10,10,110,60);UG_ButtonSetFont(&wind1,BTIN_ID_0,&FONT_8X8);UG_ButtonSetText(&wind1,BTIN_ID_0,"BTN1");UG_WindowShow(&wind1);

这样创建完成了，然后在你的主循环里

	while(1){UG_Update();}

然后就可以显示了

我这边是带触摸了，然后添加触摸也很简单

只有实时扫描触摸状态然后给到UG_TouchUpdate这个函数，然后UG_Update这个函数就会根据触摸信息，按下的相关控件会调用回调函数处理，例如代码的回调函数window_1_callback，

里面有判断是哪个控件按下，然后处理对应的函数。


UG_WINDOW wind1;
UG_BUTTON btn1;
UG_BUTTON btn2;void window_1_callbak(UG_MESSAGE*arg)
{printf("btn state : %d  \r\n",arg->sub_id);}int main(void)
{HAL_Init();systemClockConfig();uartInit(115200);															//调试串口TP_Init();LCD_Init();																		//TFT unsigned int x = 0,y =100;LCD_FillScreen(LCD_WHITE); // 清屏UG_Init(&gui,(void (*)(UG_S16,UG_S16,UG_COLOR))LCD_DrawPixel,320,240);UG_DriverRegister(DRIVER_DRAW_LINE,(void*) LCD_DrawLine );UG_DriverRegister(DRIVER_FILL_FRAME,(void*) LCD_FillRectangle );UG_DriverEnable(DRIVER_DRAW_LINE);UG_DriverEnable(DRIVER_FILL_FRAME);UG_OBJECT obi_buff_wnd_1[2];UG_WindowCreate(&wind1 , obi_buff_wnd_1,2,window_1_callbak );UG_WindowSetBackColor(&wind1,LCD_WHITE);UG_WindowSetTitleText(&wind1,"ttt");UG_WindowSetTitleTextFont(&wind1,&FONT_8X8);UG_U8   BTIN_ID_0 = 3;UG_U8   BTIN_ID_2 = 2;UG_ButtonCreate(&wind1,&btn1,BTIN_ID_0,10,10,110,60);UG_ButtonSetFont(&wind1,BTIN_ID_0,&FONT_8X8);UG_ButtonSetText(&wind1,BTIN_ID_0,"BTN1");UG_ButtonCreate(&wind1,&btn2,BTIN_ID_2,10,80,110,130);UG_ButtonSetFont(&wind1,BTIN_ID_2,&FONT_8X8);UG_ButtonSetText(&wind1,BTIN_ID_2,"BTN2");UG_WindowShow(&wind1);while(1){if(!TPINTin()){Get_TP_Point(&x,&y);UG_TouchUpdate(x,y,TOUCH_STATE_PRESSED);}else{UG_TouchUpdate(-1,-1,TOUCH_STATE_RELEASED);}UG_Update();}
}

按下按键时回调函数是根据控件ID确定按的是哪个控件
