电工基础【5】简单的电路设计接线实操

07 简单的电路设计

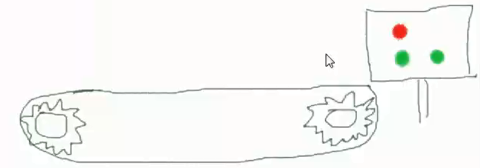

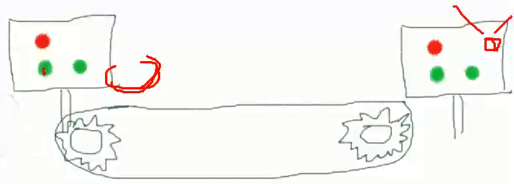

传送带控制示例图

传送带可以转的，电机带动它转。好，这红色的是停止按钮。绿色1启动按钮，这是自锁电路。

　　　原本绿色1启动按钮(按下转、松开转)
客户想加个绿色2手动按钮(按下停、松开转)。
我们前面也学过那个点动了，学过自锁，把它们加起来就可以了吗？加个 SB3 按钮可以吗？
不可以。因为按下 SB3 ， 这个 KM1 也是吸合，吸合的话这 KM1(线圈) 这它还是会得电，还是会自锁，那我们怎么办呢？

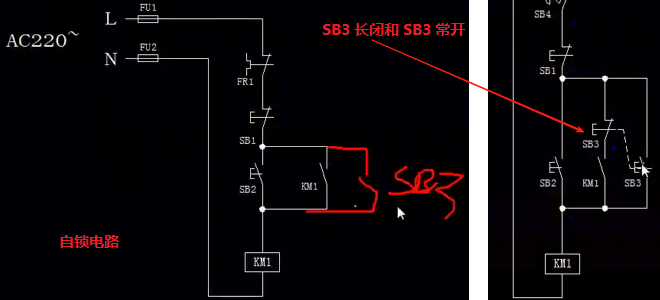

加上SB3还是自锁示例图

这个点动(SB3)我肯定要加的，在这个地方，这 KM1 的上面，我们加入 SB3 常闭，右边加入 SB3 常开，加常闭有什么作用呢？

【注意集中】
我按下 SB3(常开)，它是不是电流可以从这边过来(SB1->SB3 常开)？过来之后这个 KM1 闭合，是不是啊？闭合了。闭合我们这个 SB3(常开) 呢， SB3(常开) 当我们按下去的时候，就点动了，我按下去的时候它(SB3)常闭，它本来是常闭嘛，常闭它要断开了；那我们松开一下 SB3(常开) 看看情况，断开的话，它电是不是从这边过不来了(SB1->SB3 常开)？过不来了，这个 KM1(线圈) 也没电了。

没电了之后呢，它这个 KM1 的常开触点也会断开，断开是吧？断开之后，这次这个 (SB3)常闭 这里再次复位，复位接通了，它就相当于会恢复现在这个情况是吧？它电还是过不来了。

说下它利用了什么原理啊？利用了并联、串联！

并联的话，我们是把它的两端拉一根线出来，然后再插入一个东西，即插入一个按钮或者别的东西，这叫并联。并联常闭也可以的，也是叫做并联。
从它这个旁边长出去，长很多，并联它就长胖的意思。

串联什么意思呢？串联就长高啊，大家可以这样理解。比如说这个常闭按钮，我串一个东西进来，串个常开按钮进来……再串个常闭按钮……。

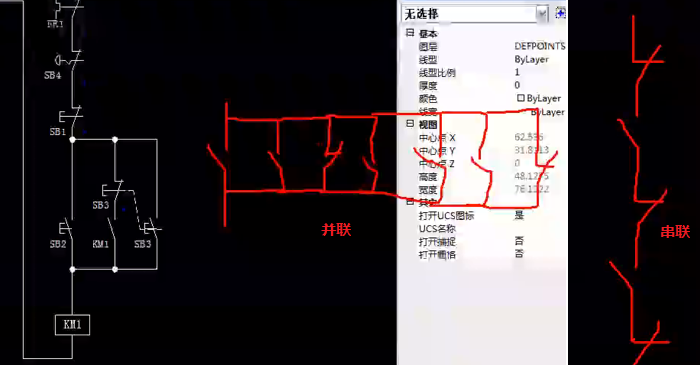

并联与串联示例图

为了省时间我已经把主电路也接好了。主电路接好之后，怎么控制电路呢？
我们要看图，看图接线啊。主电路图中，从这个空气开关出来，它跑到这个 T1(变压器)，即 L1 啊跑到变压器的一端， L3 跑到变压器的一端。

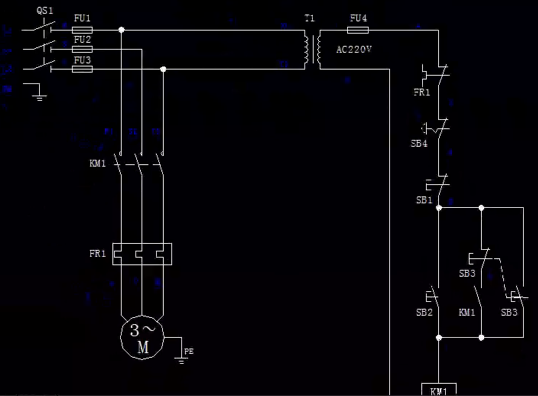

禁止启动手动电路图示例图

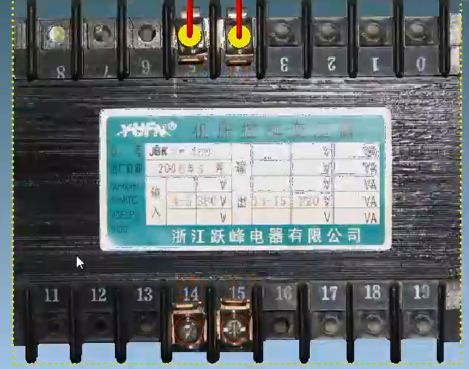

4和5标380，14和15标220示例图

好，我们把这两线接线接起来。

没有保险，用这个代替，出来之后，是不是用它代替，直接跑这里来了(2P开关)？还有另外一端，变压器的另外一端，大家看看，另外一端它是不是直接跑到这个 KM1 的线圈另外一端来了啊。

好，我们直接用黑色线，用 0.75 平方。好，黑色线接这个线圈另外一段来啦。

好，这个下面的怎么接？下面我们穿过(热继电器，急停开关  这两个没有就不接了)，接下来，接这个 SB1 常闭另外一段去。
好，接常闭另外一段去。我放，再放个红色，常闭是吧？这是不是？这是停止按钮，这上面是常闭是吧？大家看看这上面是常闭啊。常闭接进去之后，再接到这个 SB2 的， SB2 也就是启动按钮的常开另外一段去。

好这是隔壁这是不是启动按钮，是不是一端来了？
好，还我们还看他还接哪去了？还接这个 SB3 的常闭这来了，还接 SB3 的常开一端。
为了给大家看得清楚点，我们用不同的颜色(黄色)。

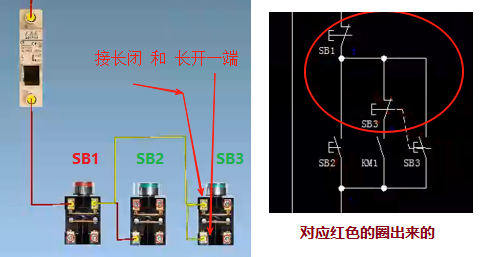

还接 SB3常闭，还接 SB3常开示例图

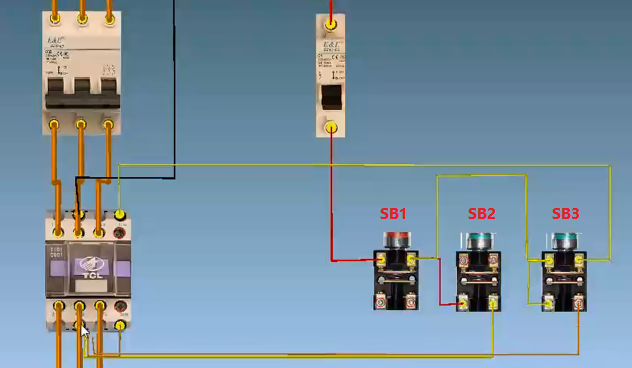

接触器接线完成示例图

好，我们再看这个， SB2 的一段是不是跑到这个KM1线圈来了？我们照样把它接下来。
好，我们再看另外一段 SB3 的常闭跑哪去了？ SB3 的常闭另外一端跑这个KM1接触器常开触点的另外一个啊。
这个接触器的 NO 就是常开，好，(KM1接触器)常开另外一端跑哪去了？大家看看，和这个 SB2、SB3 的另外一端一样的啊，我们这三个项目都把它接完了。

我试一下啊，那我们在正常情况下，要万用表测一下。那我们打多少档？测一下，交流，打到什么鸣叫档是吧？但是我们这个不怕它爆炸，我们不测啊，我们直接来调试一下。

打上电源对比示例图

把这个电源打上去，把这个3P开关、2P开关打上去，好我们按下启动按钮(电机转)【如右侧图】，我们松开启动按钮(电机转)。
好，按下停止按钮，它就停了啊。(停止按钮松开后)我们按下手动按钮，它是什么情况？它就转了。把手动按钮一松开，它就不转了，是不是能实现我们的要求了啊？没错，非常好，能实现这个要求了。

14:40

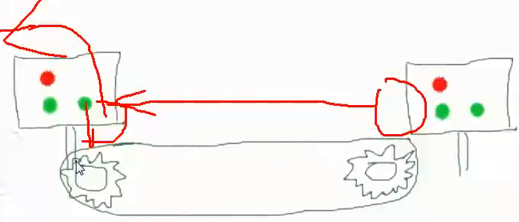

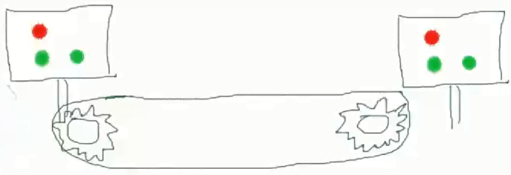

但是客户又有要求了，传输的另外一头也可以停止，也可以启动，也可以点动，怎么办啊？

我们这可以把这一套装置给我移过来是不是？那也是不可行的啊。当然启动我还可以把它串并进来， SB4 是不是？ SB4 并进来，手动的话我们也把它并起来，是不是？也搞个手动， SB5。另外一边手动按钮，我们同样也加一个SB5常闭啊，这样的话我们也可以实现它的启动停止。那么停止那里怎么加呢？我们停止那里要把它串进来。

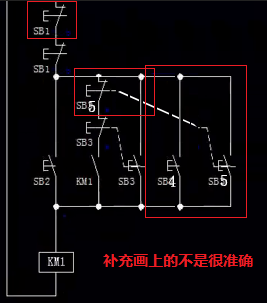

18:50 左侧加入停止启动手动电路图示例图

好，接线的时候我们把这个把它关闭一下(电源开关)，然后这个线的话我们再加几个按钮进来，加个停止按钮，……我们把这个前面这一段，停止按钮这里我们把它删掉。删掉之后呢？我们刚才说了，这个停止按钮加到这里来。啊，我是不是前面的那里，我把这里断开了，前面加这里，我们要接这个。前面那个线接这个，常闭按钮的一端，常闭按钮另外一端的常闭按钮，这出来就接这个常闭按钮的一端来。好，记一下啊。这样的话就把红色线。嗯嗯嗯，这出来之后再回来。

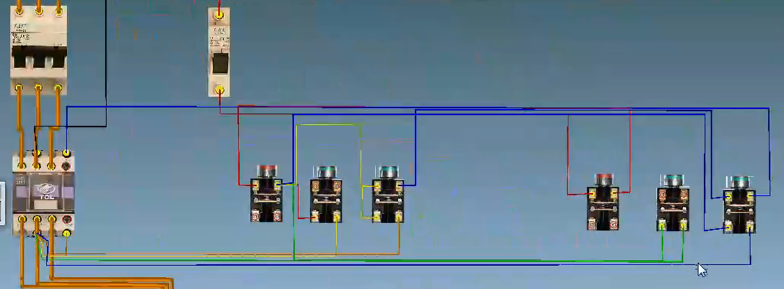

实操接左侧停止启动手动示例图

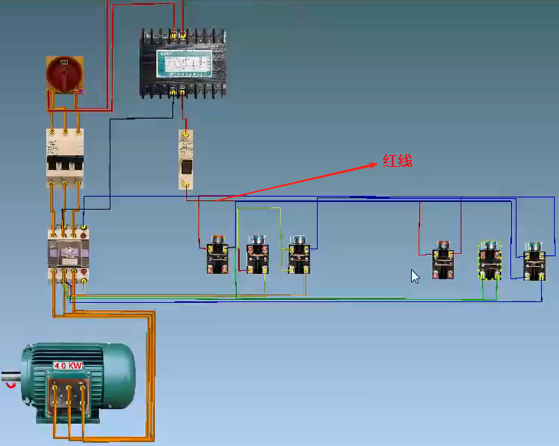

测试全部停止启动手动示例图

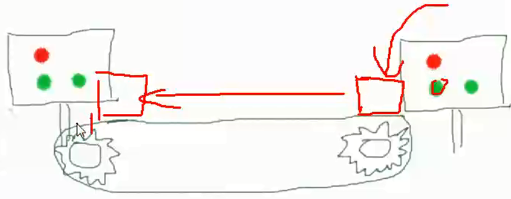

客户要求箱子到达左侧自动停示例图

好，客户又提出要求了，他要求这样子，我这边放箱子上来，箱子到达这边之后，它尝试着自动停，这怎么嘛？

我们这个先加个行程开关，当我们这东西一跑跑跑跑这边来，碰到行程开关之后它才停。嗯嗯嗯，刚才不是有一个停止开关，另外一段的停止。再在这个前面再加一个，好，我们把它串联，又把它串起来它又长高了。现在有三个可以停的了，一个是这边这个停止按钮，还有一个是那边那个停止按钮，还有就是行程开关停它，对不对？那有多少停它的，我就加多少个停，我我就串多少个，就可以了啊。我们来试试。

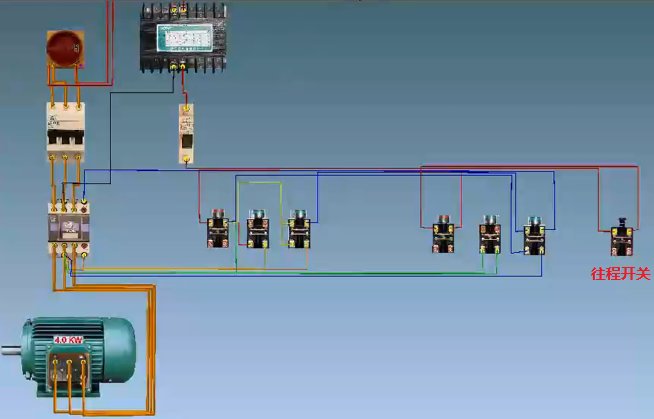

加上行程开关示例图

碰到这个行程开关之后呢，它就自动停了。我们怎么来试一下呢？我们同样是把这个线，然后刚才是从这个大家看到没，从直接从这个开关出来，出来之后跑到这来，我们把这个线删掉(红线，“测试全部停止启动手动示例图” 中的)。咱们做怎么做呢？同样我们跑这来，停止按钮。同样是接这边来，好，我这样子就实现了。

好，我们再启动验证一下。可以。

箱子搬走自动转起来示例图

好，现在客户又加要求了，他说你这里，我人把箱子搬下来，你还得给我自动转起来啊。
好，这稍微有一点点难度啊。好，这样子要求我们怎么办呢？

我们加一个中间继电器。我们不把行程开关常闭放这里了，放到KM1线圈上面。这后呢我们再加个那个 KA 中间继电器，我们把这个行程开关常开点，接这来。好，下来之后再接个KM1常闭点，再接 KA 中间继电器，行程开关是 SQ 啊，大家记住。这是 SQ1， KA1， KA1。好，我们这样子一画的话，照样能行啊。

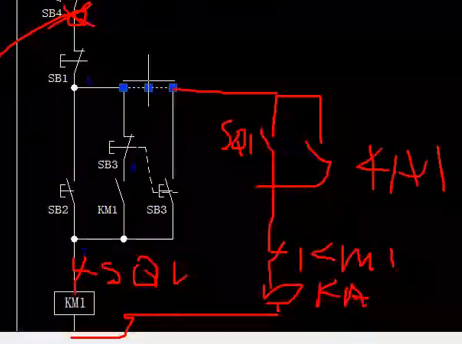

箱子搬走自动转起来电路草图示例图

实际上也很容易，大家可以自己你换一下电路，……。

旋钮开关并且启动才转示例图

好，还有有些家伙，他更牛逼。他在这里加个旋钮开关，在这边加个旋钮开关是吧？我打到自动的时候它就可以，你搬走了之后它才可以运行。我打到手动的时候，你搬走了之后我还要按下启动它才能走。啊，有没有见过？也有。

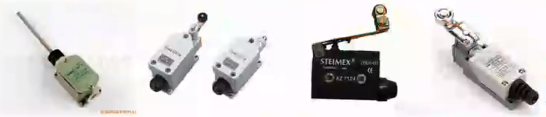

行程开关示例图

行程开关长什么样啊？大家可以看看啊。它实质上也是一个开关量，就相当于一个按钮，只是它是不用手按，是东西碰到它，它就接通或者断开而已啊。
它很多种模样？但是它的原理是一样的。好，像这种，长这模样的是不是？长这个杆，上专门的装一个和按钮的东西一样的，装在这碰杆上是不是？啊这都是行程开关啊，这很牛逼啊。

东西一碰到这个杆的时候，它里面的常闭就变成开了，常开就变成闭了。也就相当于我们按钮按下去的意思啊。

中间继电器示例图

还有 KA 就是中间继电器。中间继电器实质上和接触器差不多，都是没有接触器的主触头，没有主触头，但是它有很多种辅助触头，也就是常闭和常开比较多而已。KA 中间继电器，它线圈的话也是用这个，也是和 KM 的线圈一样的表示方法。它常开也是这样画，常闭的话也是常闭这样画，和那个接触器的常开常闭一样的啊。
