SolidWorks建模（U盘）- 多实体建模拆图案例

news 来源：原创 2025/6/4 23:51:12

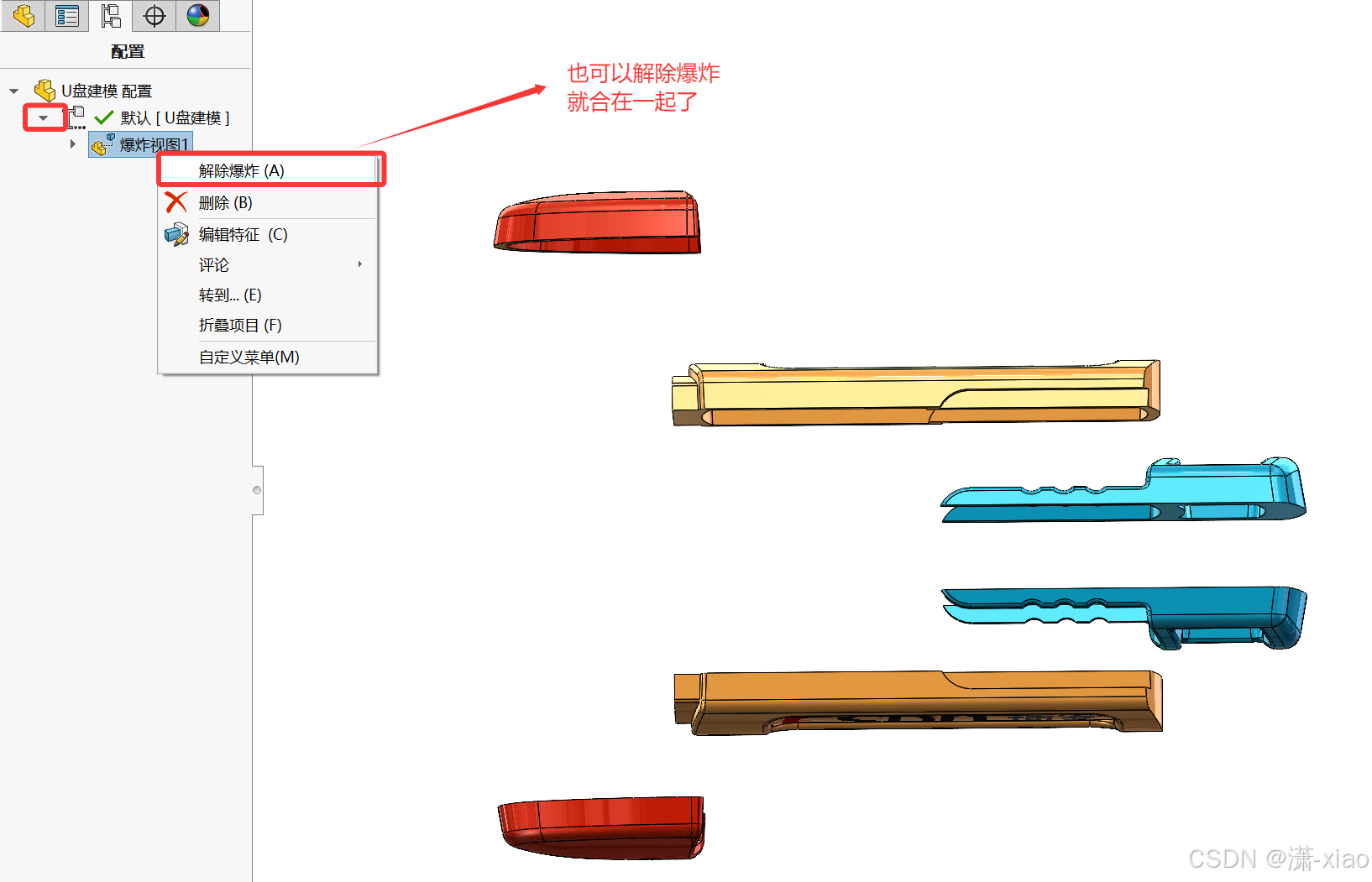

这个U盘模型并不是一个多装配体，它是一个多实体零件，它是在零件模式下创建的这些多实体的零部件。按右键解除爆炸就可以装配到一起，再按右键爆炸，就能按照之前移动的位置进行炸开

在这里插入图片描述

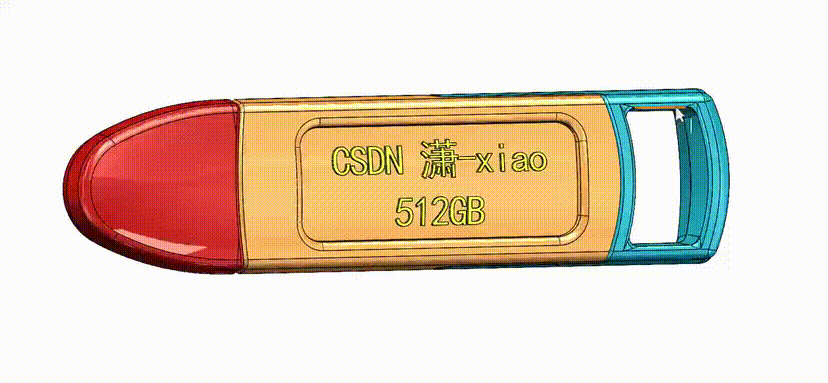

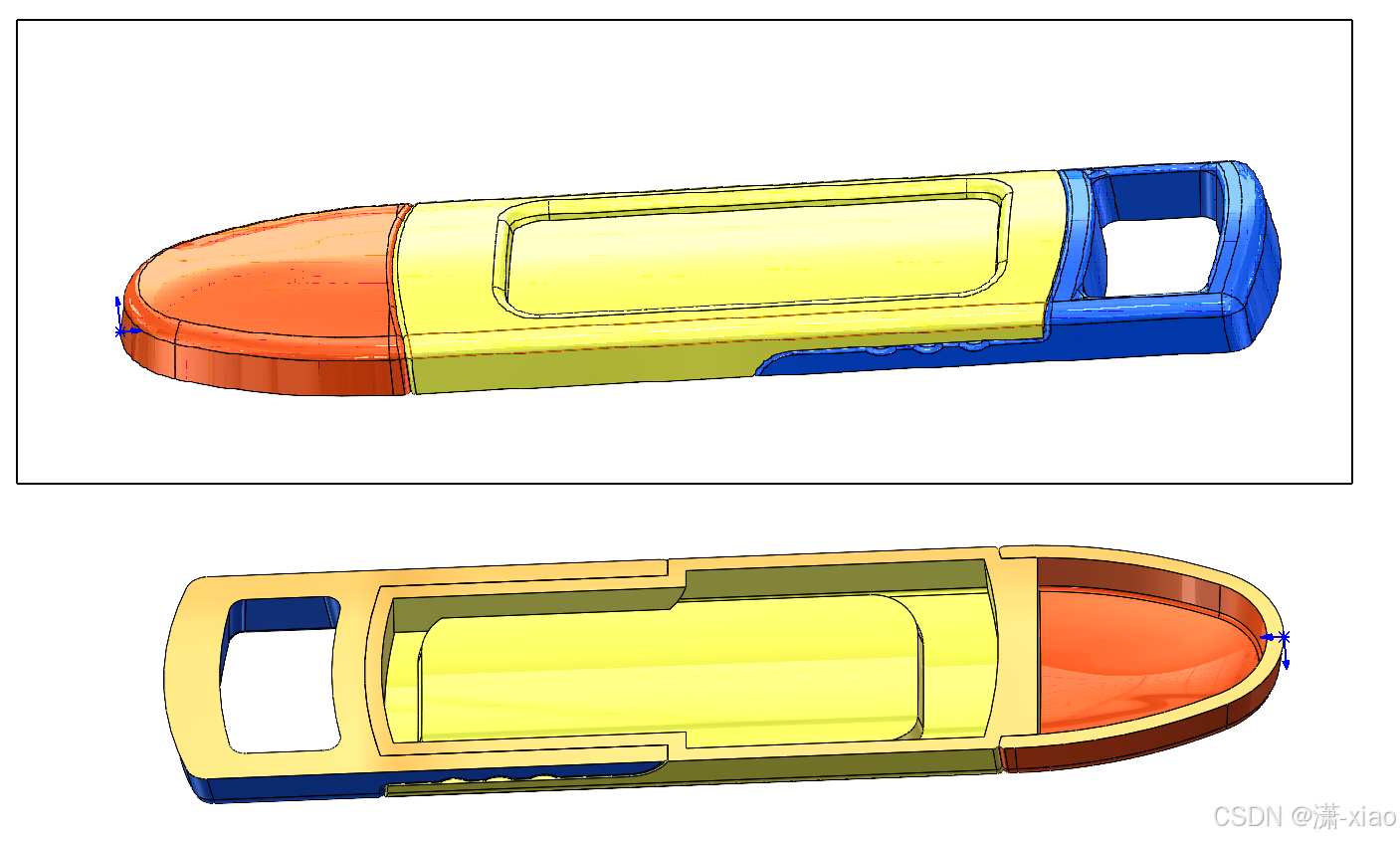

爆炸视图直接展示

在这里插入图片描述

模型案例和素材或取（点击这个链接)

U盘建模案例

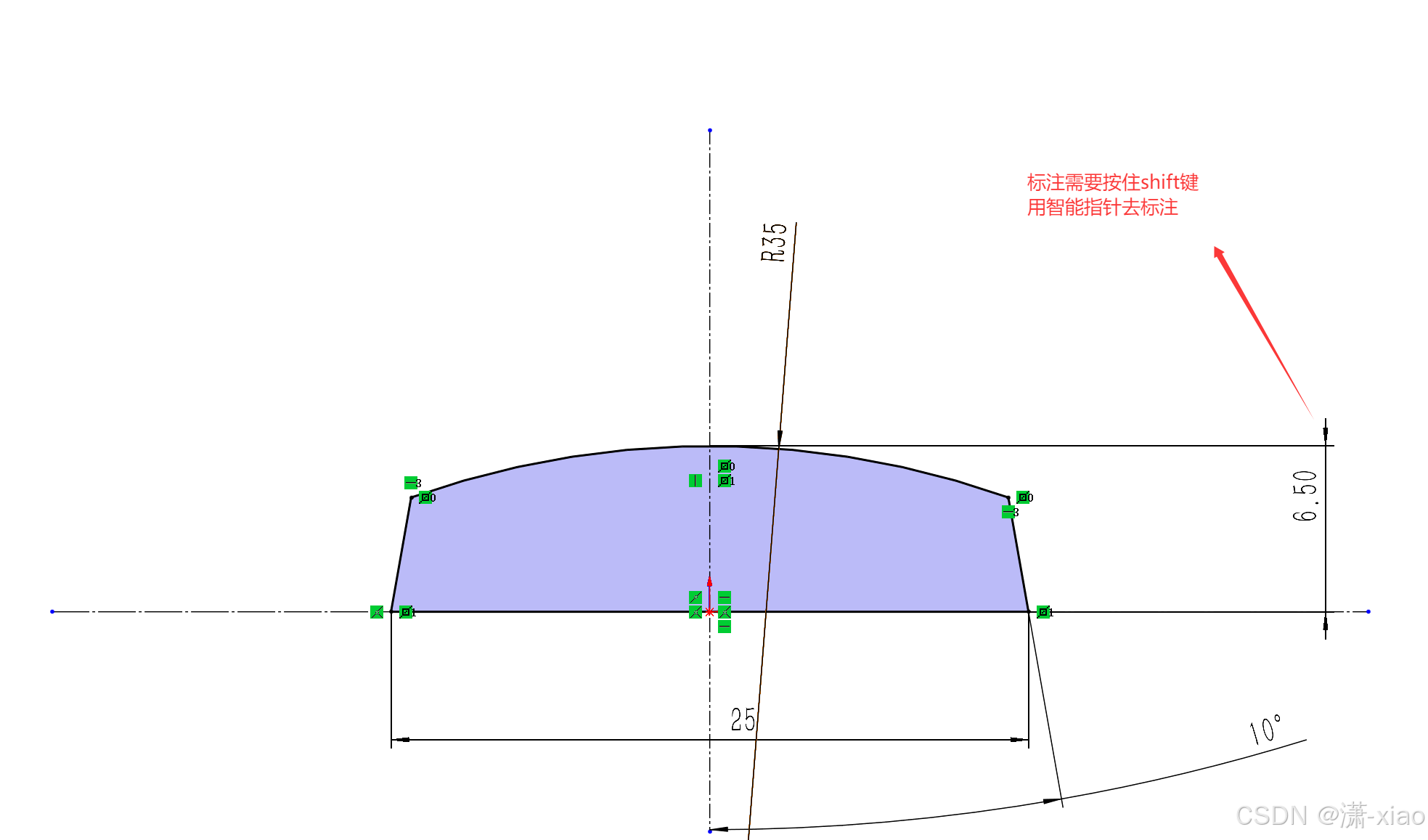

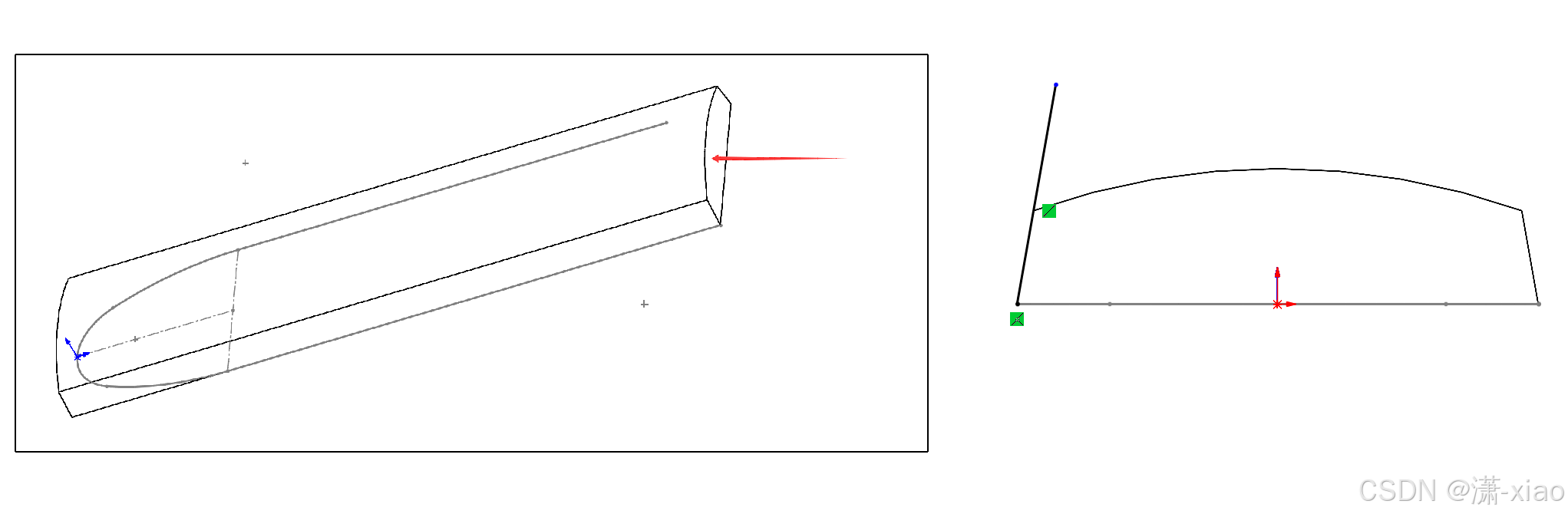

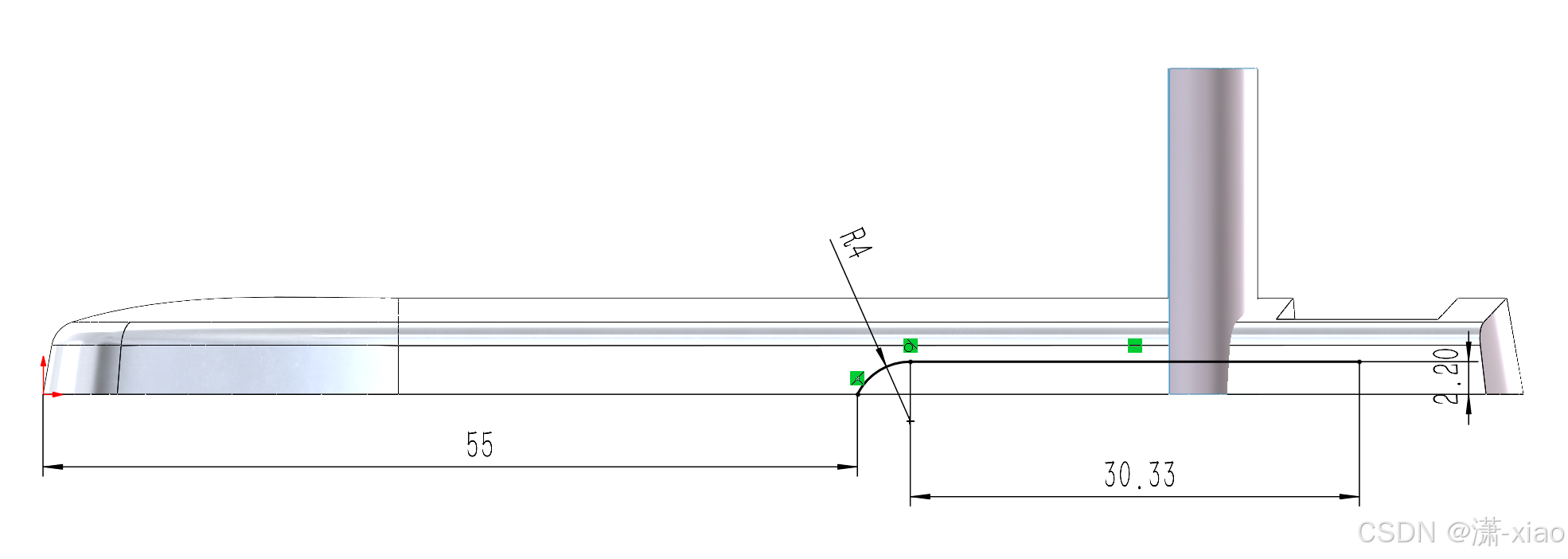

1. 在右视基准面，画草图

在这里插入图片描述

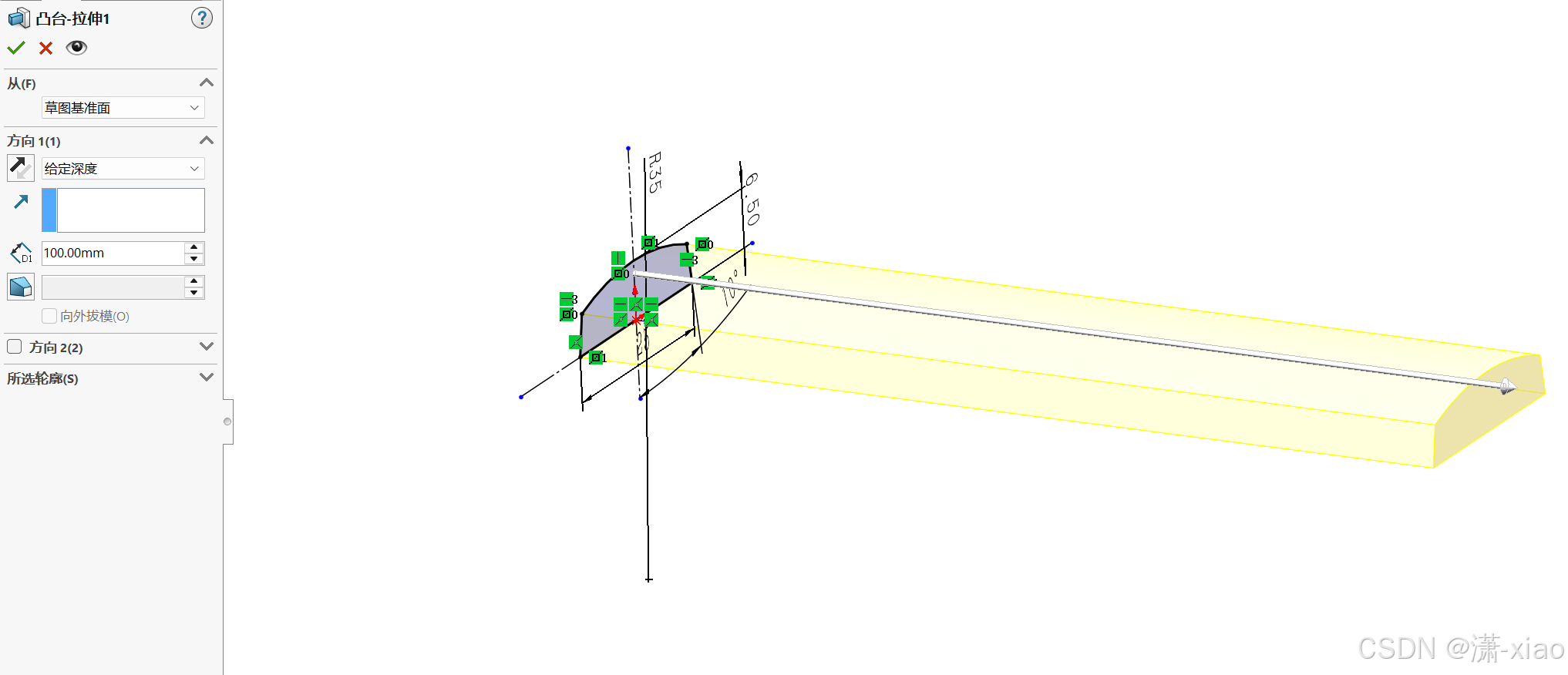

2. 给定深度拉伸100

在这里插入图片描述

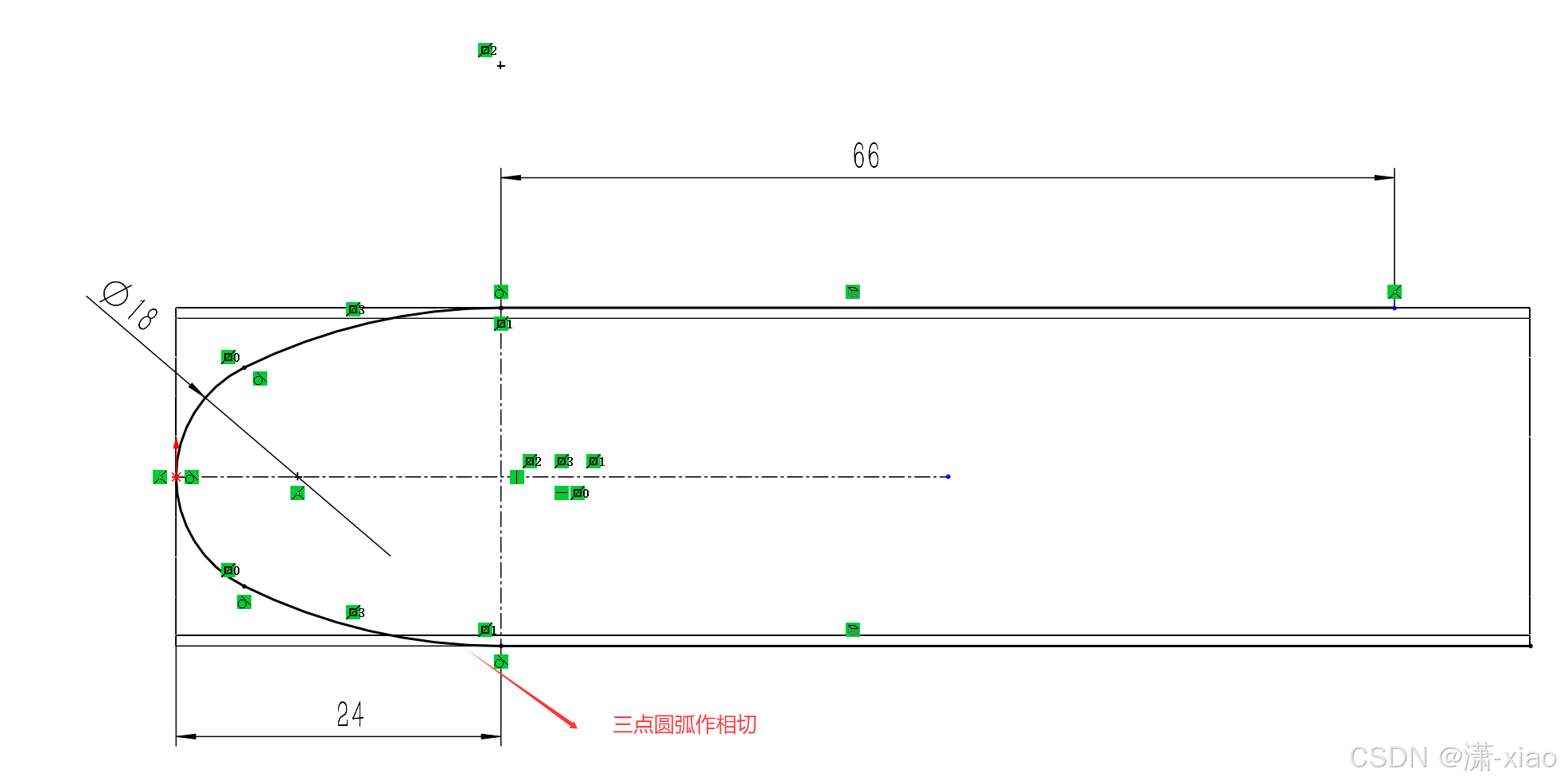

3. 以上视基准面绘制草图

在这里插入图片描述

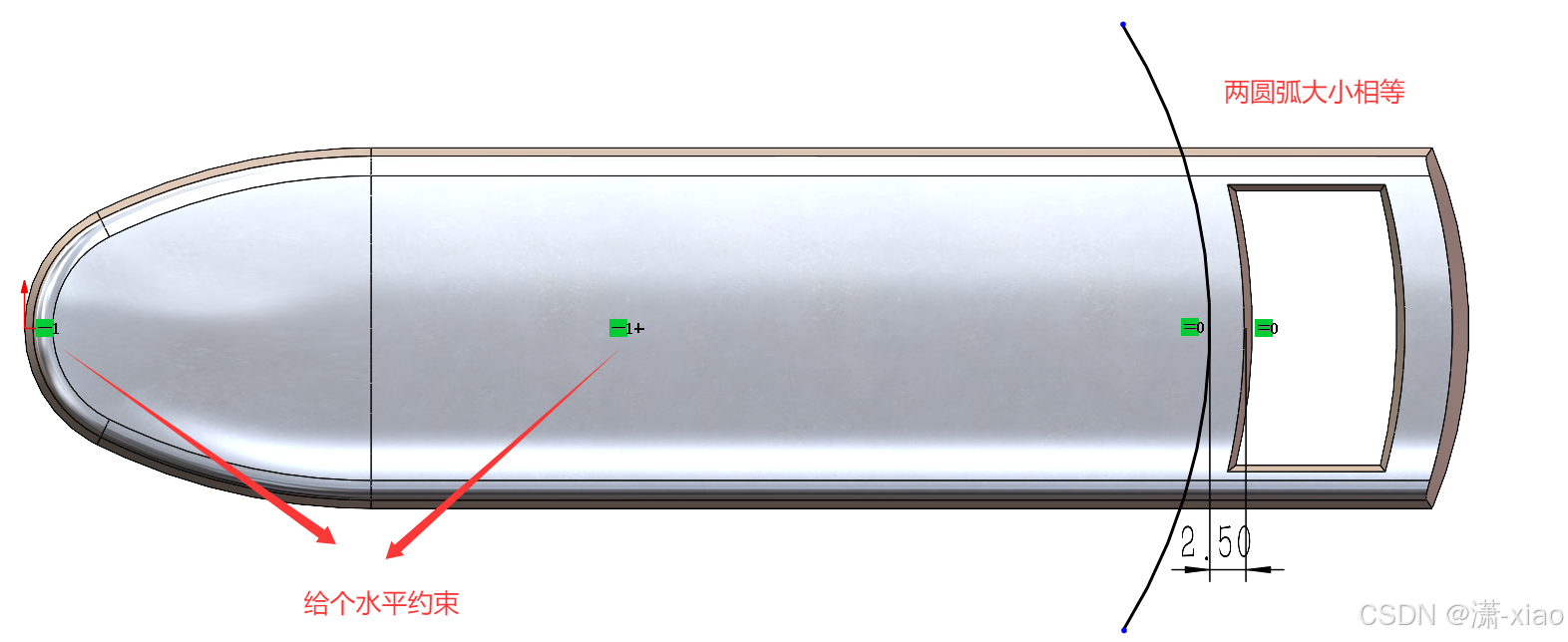

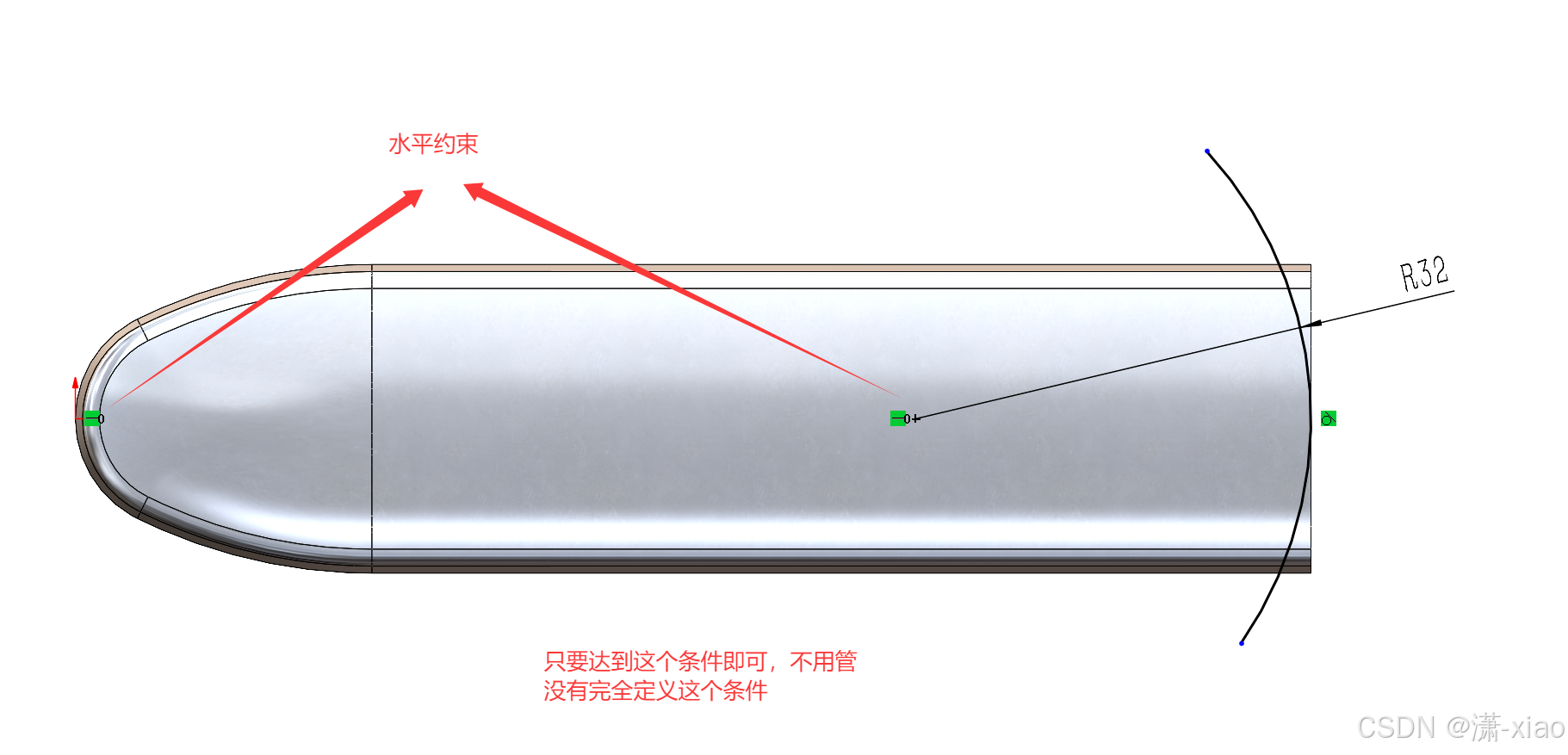

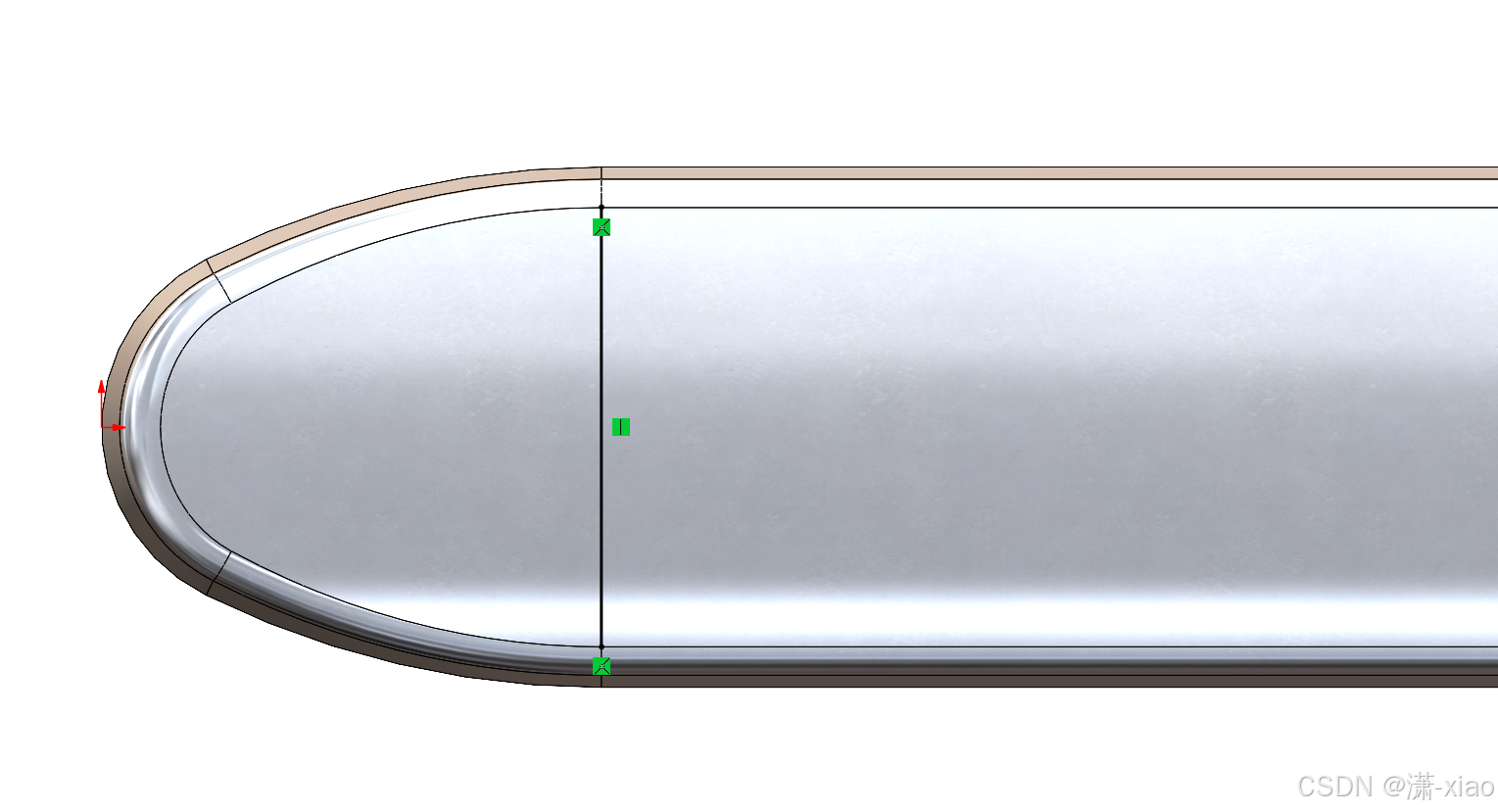

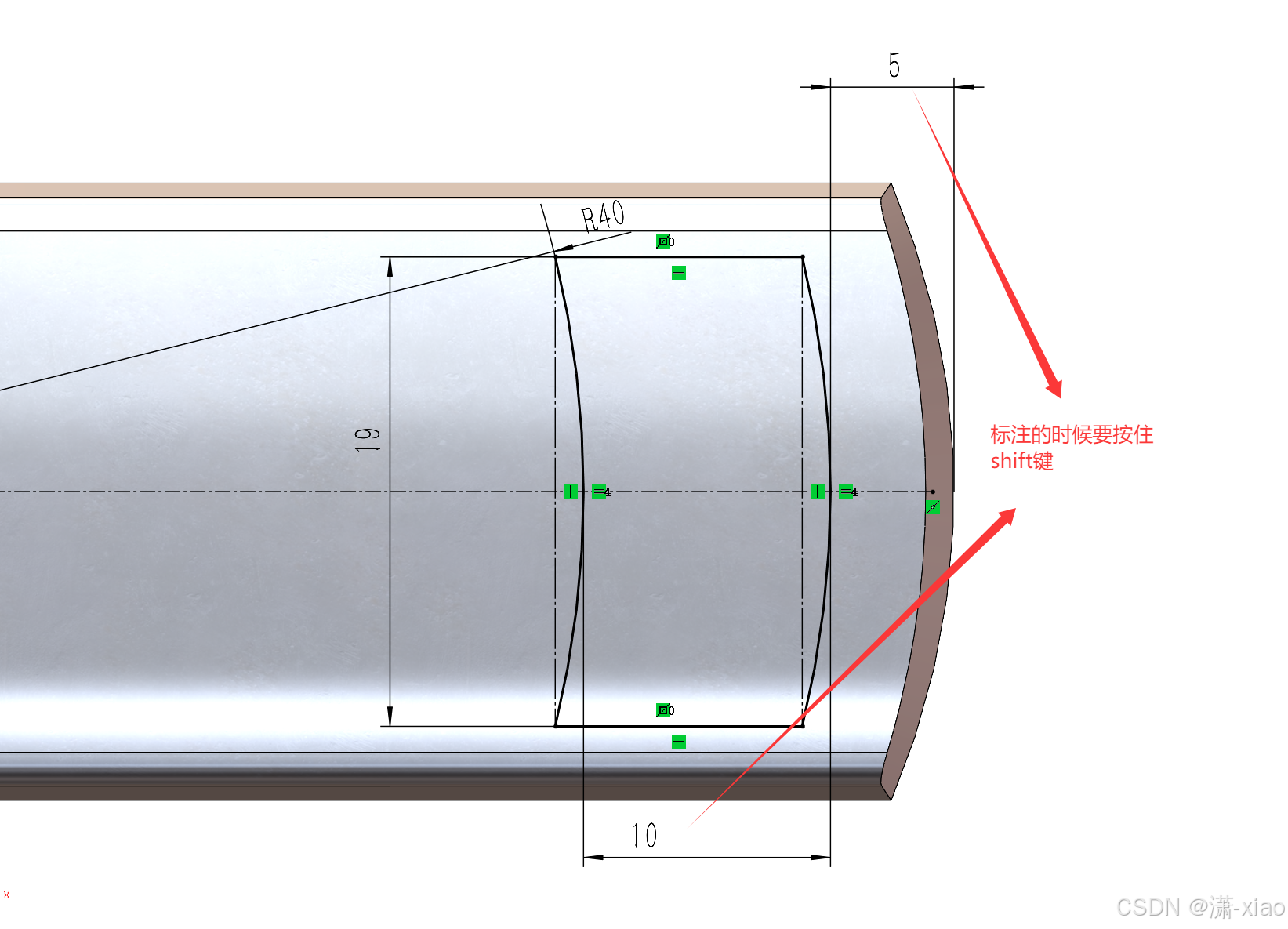

4. 以拉伸顶面绘制草图（只要超过这条线一大部分即可，不需要完全定义）

在这里插入图片描述

5. 以面两步草图，创建扫描曲面

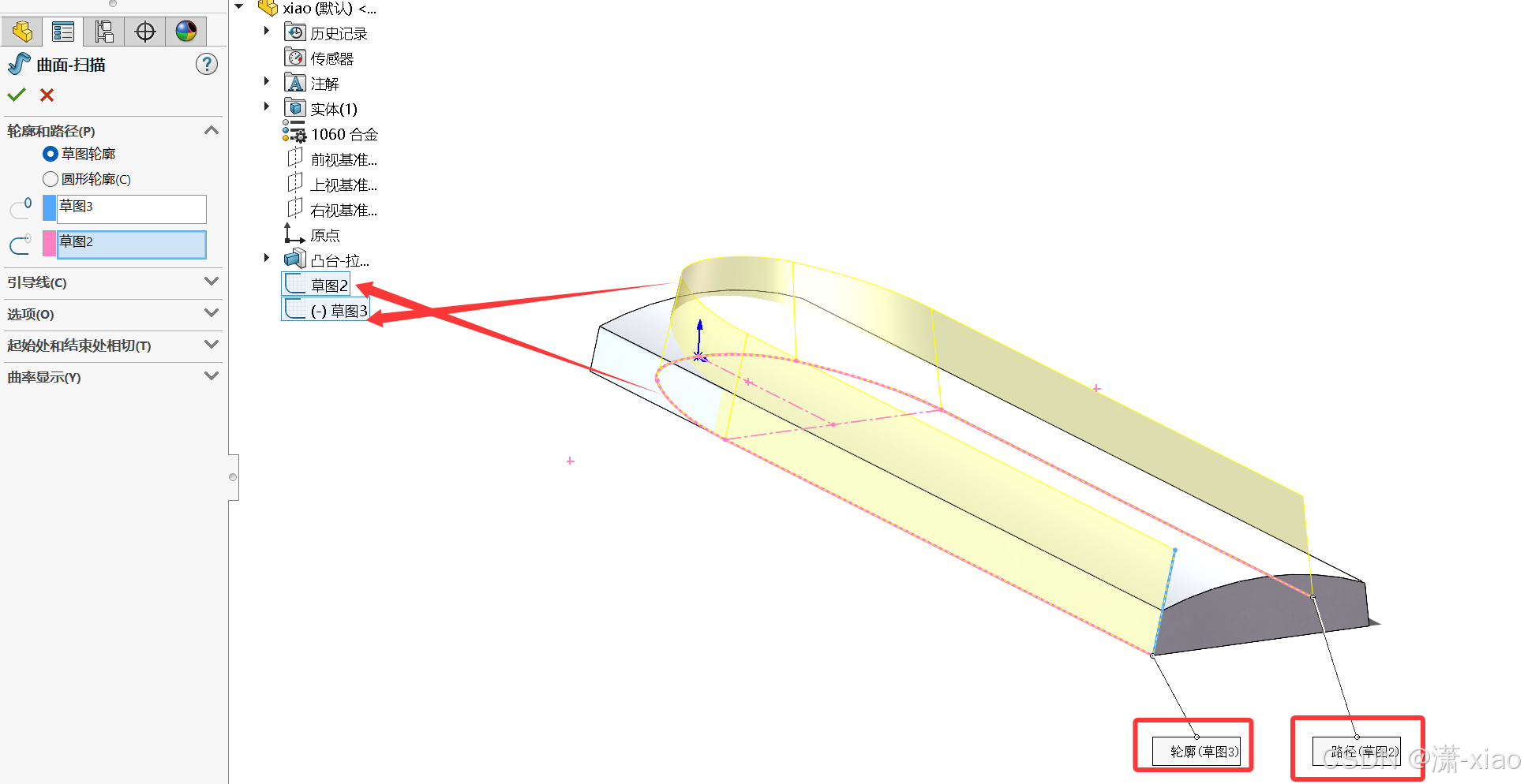

在这里插入图片描述

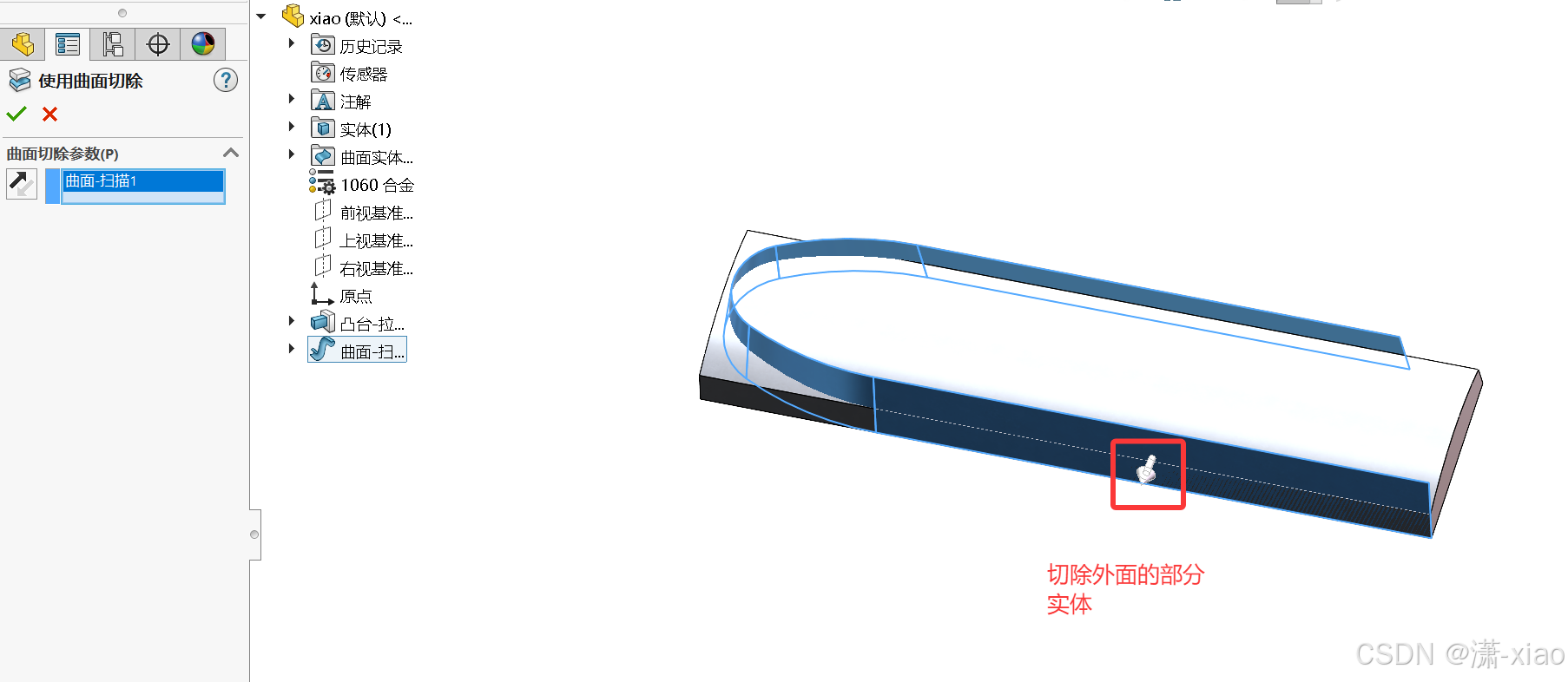

6. 使用曲面切除该曲面外面这一部分

在这里插入图片描述

7. 隐藏曲面，方便观察

在这里插入图片描述

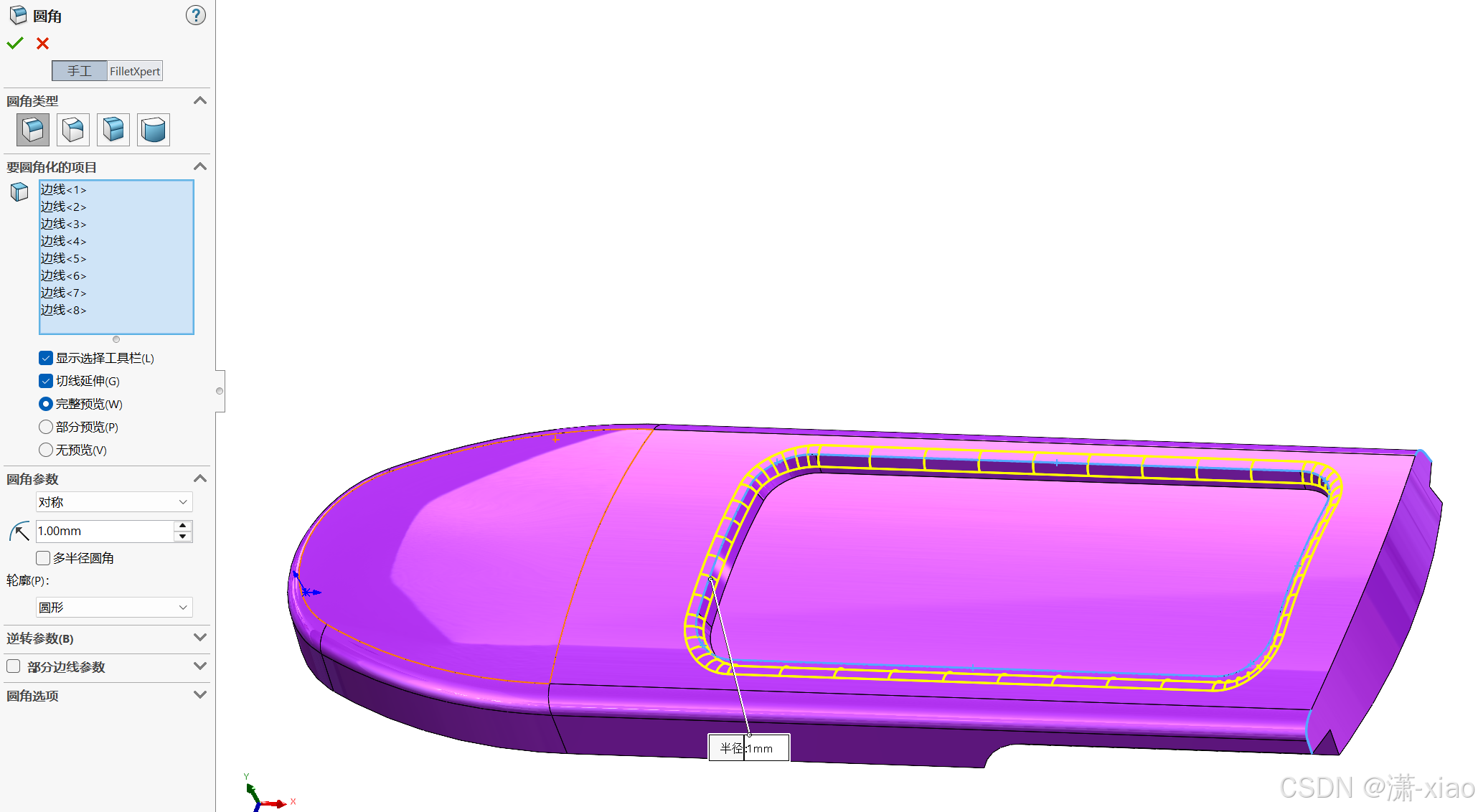

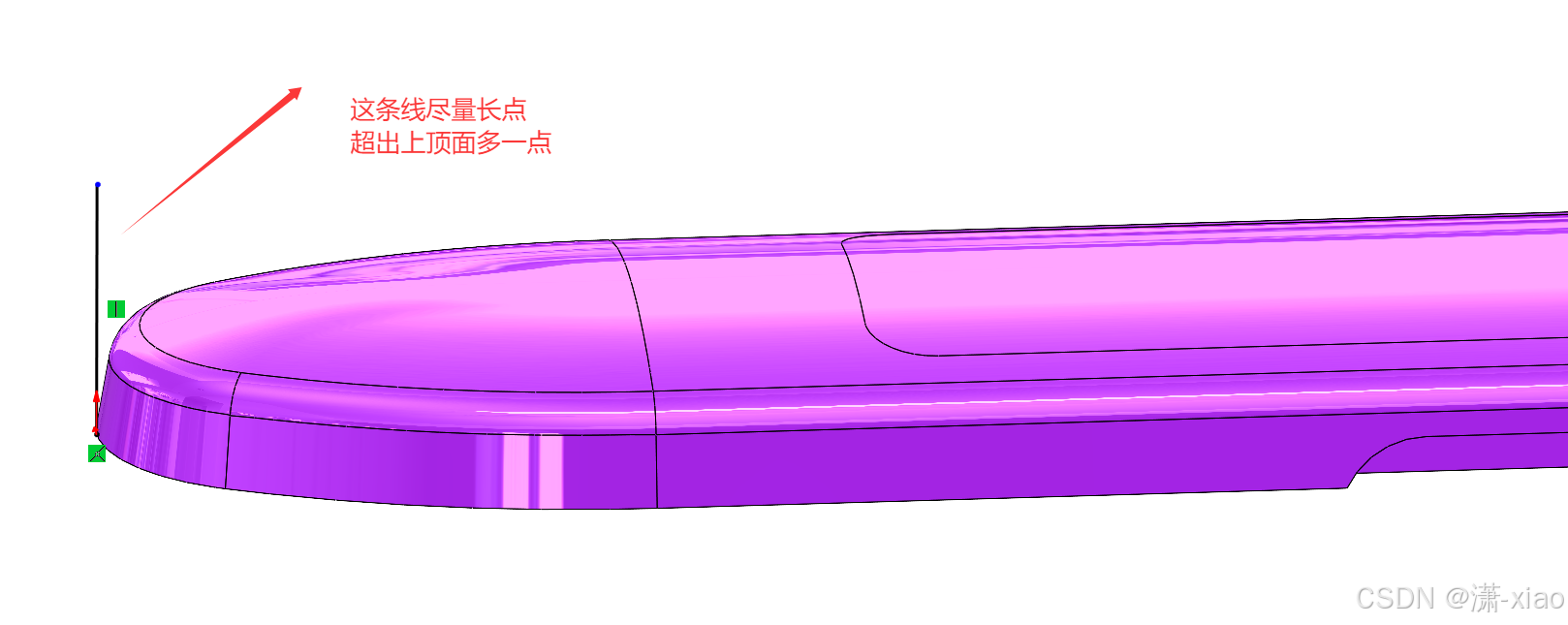

7.5 这里我漏了一步创建圆角（R2），对第11步造成了影响（也会进行修改），其它的步骤虽形状不一致，但思路是一致的

在这里插入图片描述

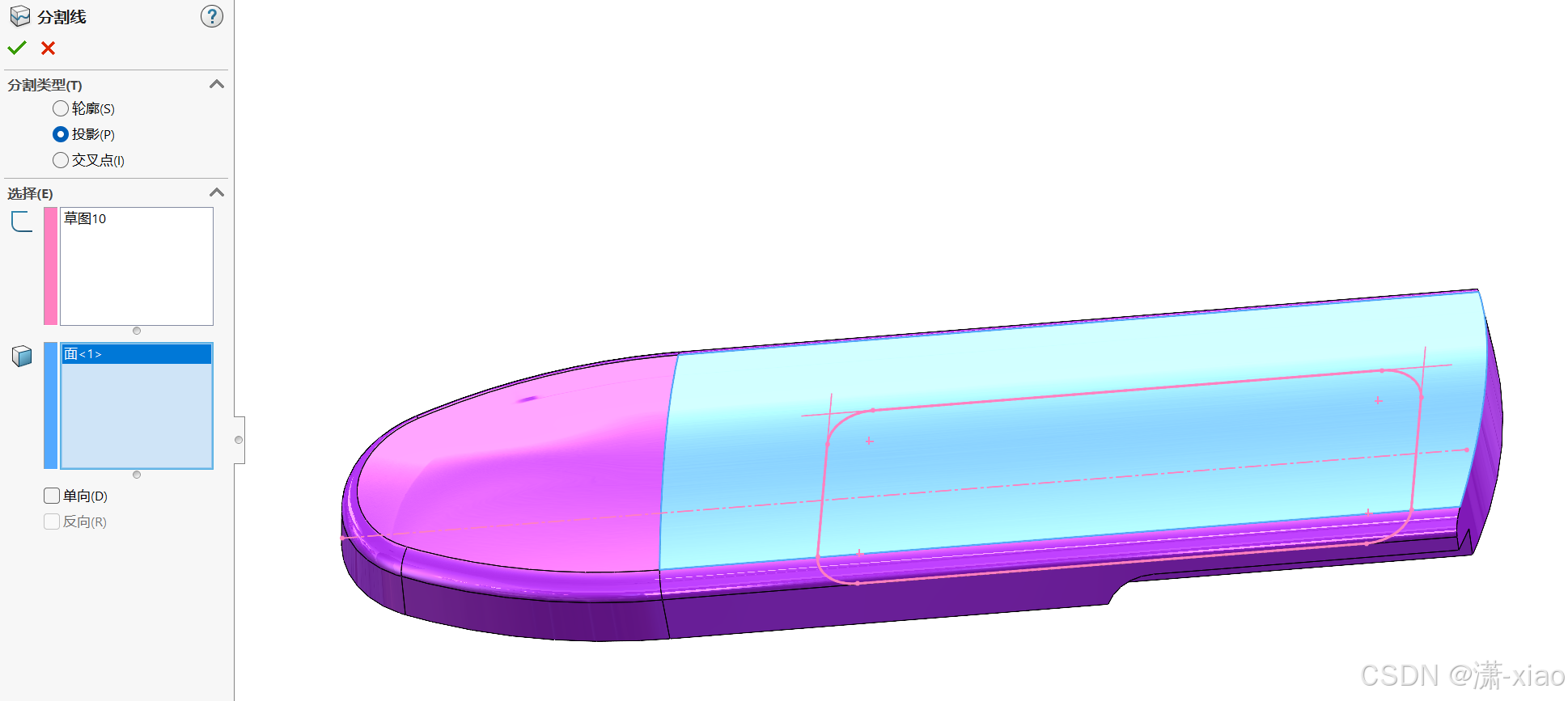

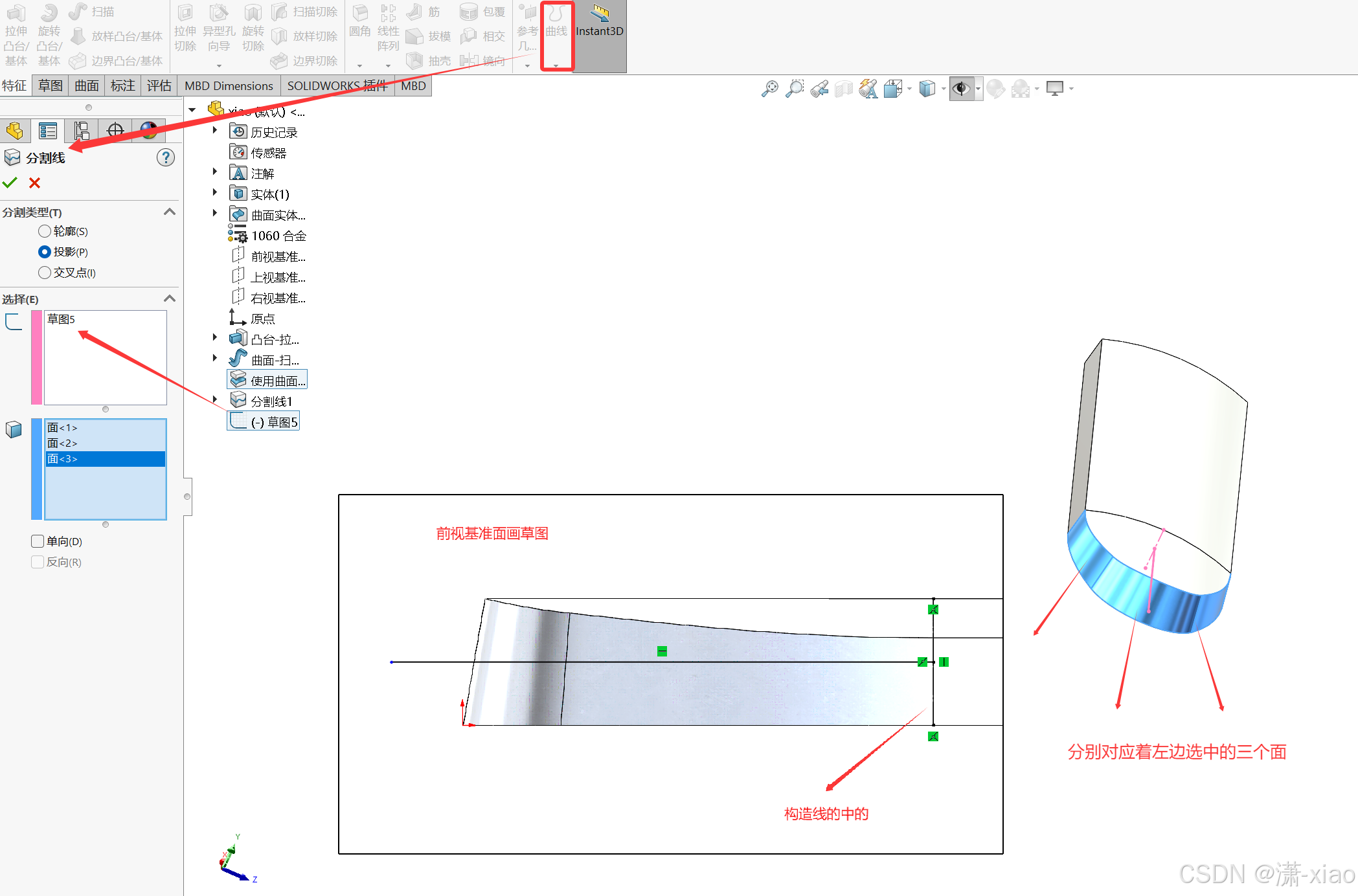

8. 以上视基准面绘制草图，创建分割线（曲线【在特征栏中】中的分割线）
在这里插入图片描述

在这里插入图片描述

9. 以前视基准面绘制草图，创建分割线

在这里插入图片描述

10. 分割线可以把一整块面按照某个草图分割开来

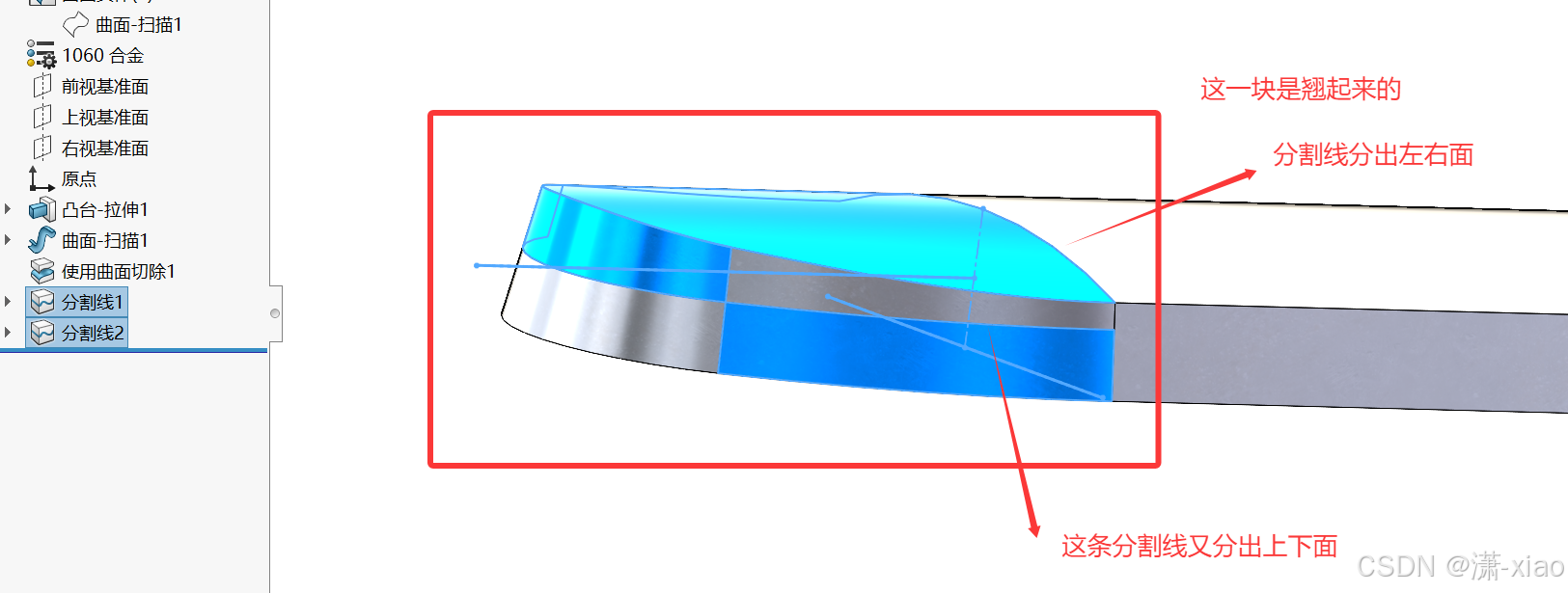

在这里插入图片描述

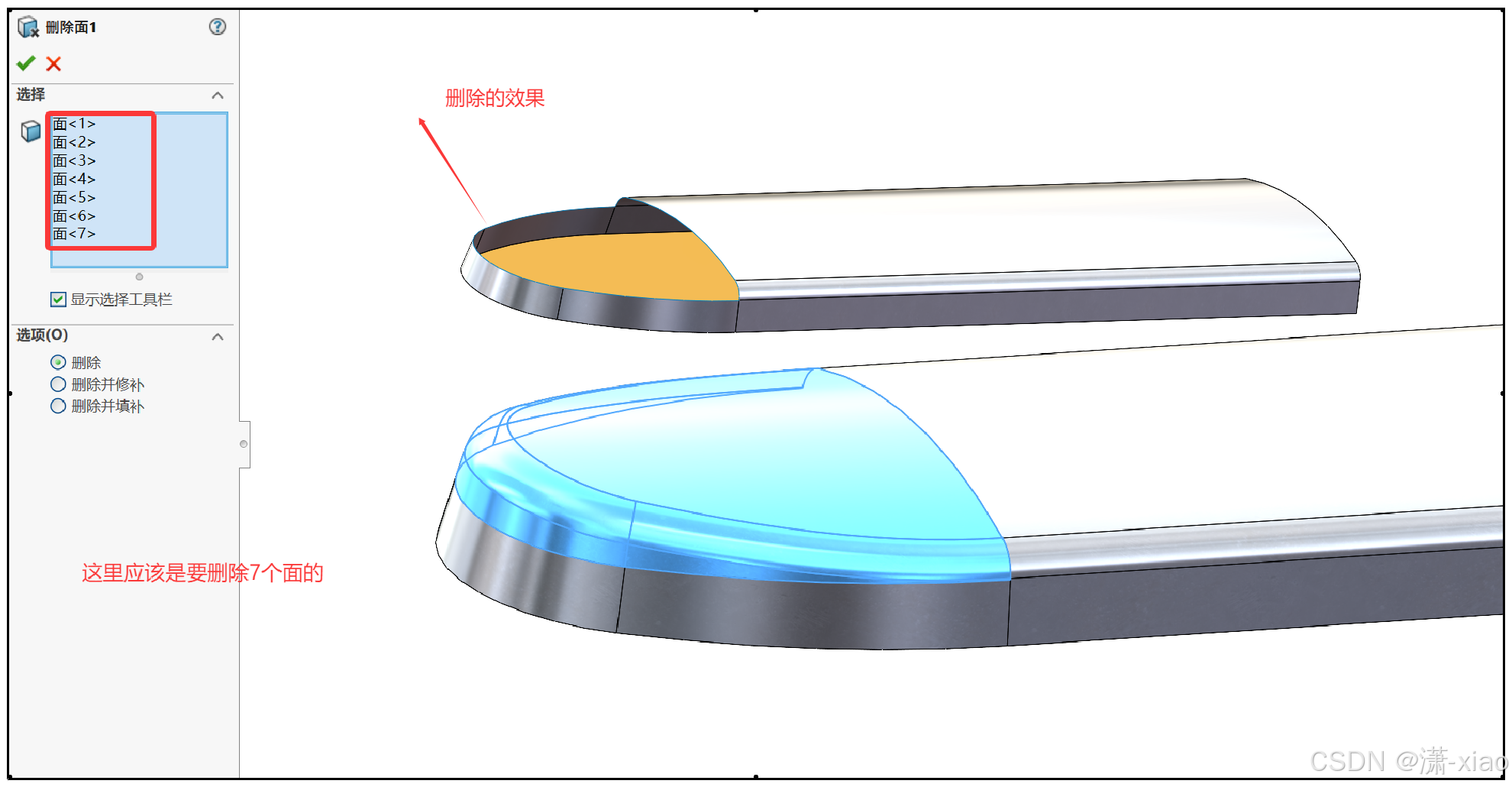

11. 要将上面这部分翘起来的给删掉，需要用到曲面的删除面

在这里插入图片描述

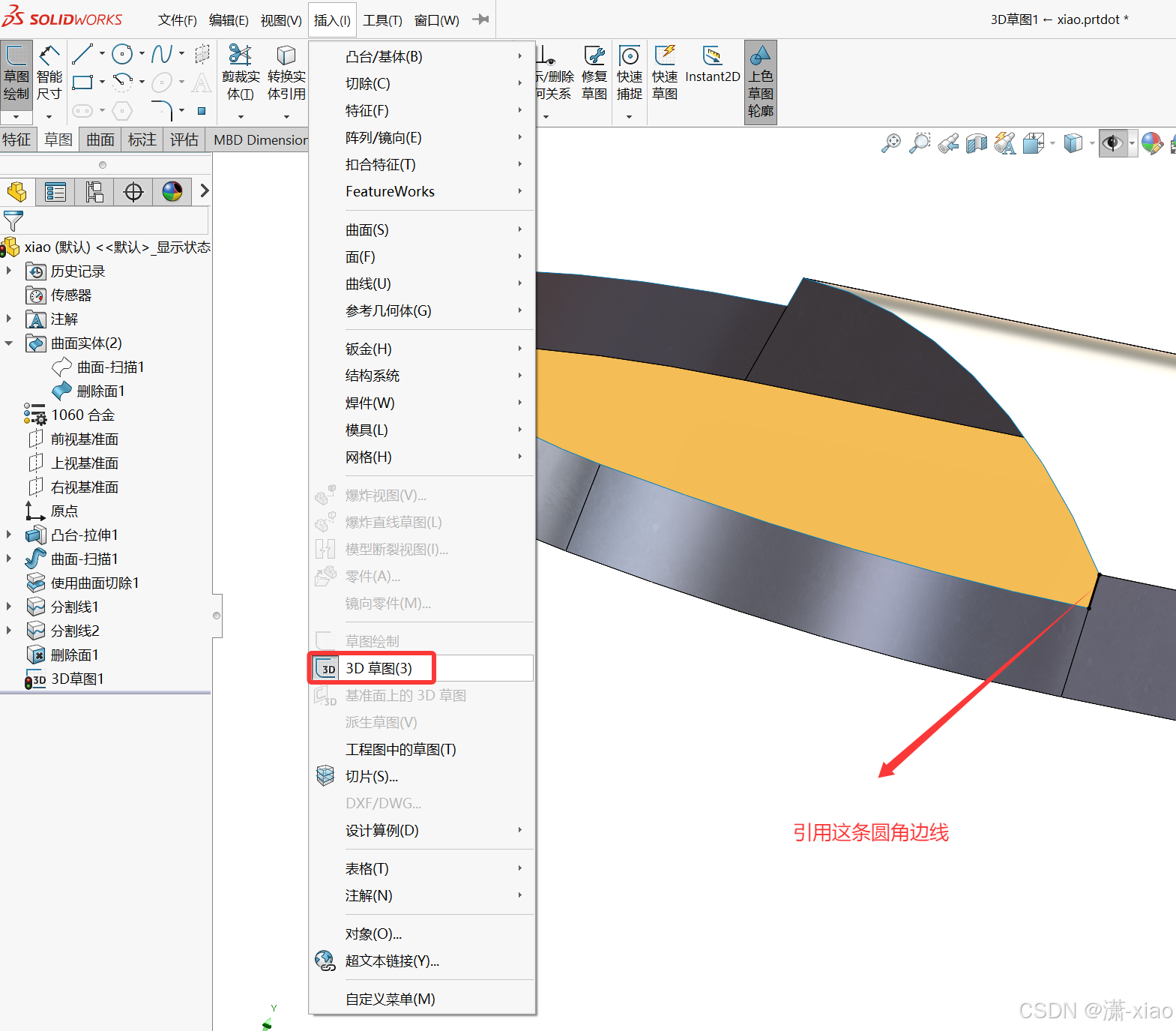

12. 3D草图（上边栏插入中有3D草图特征），引用圆角边线

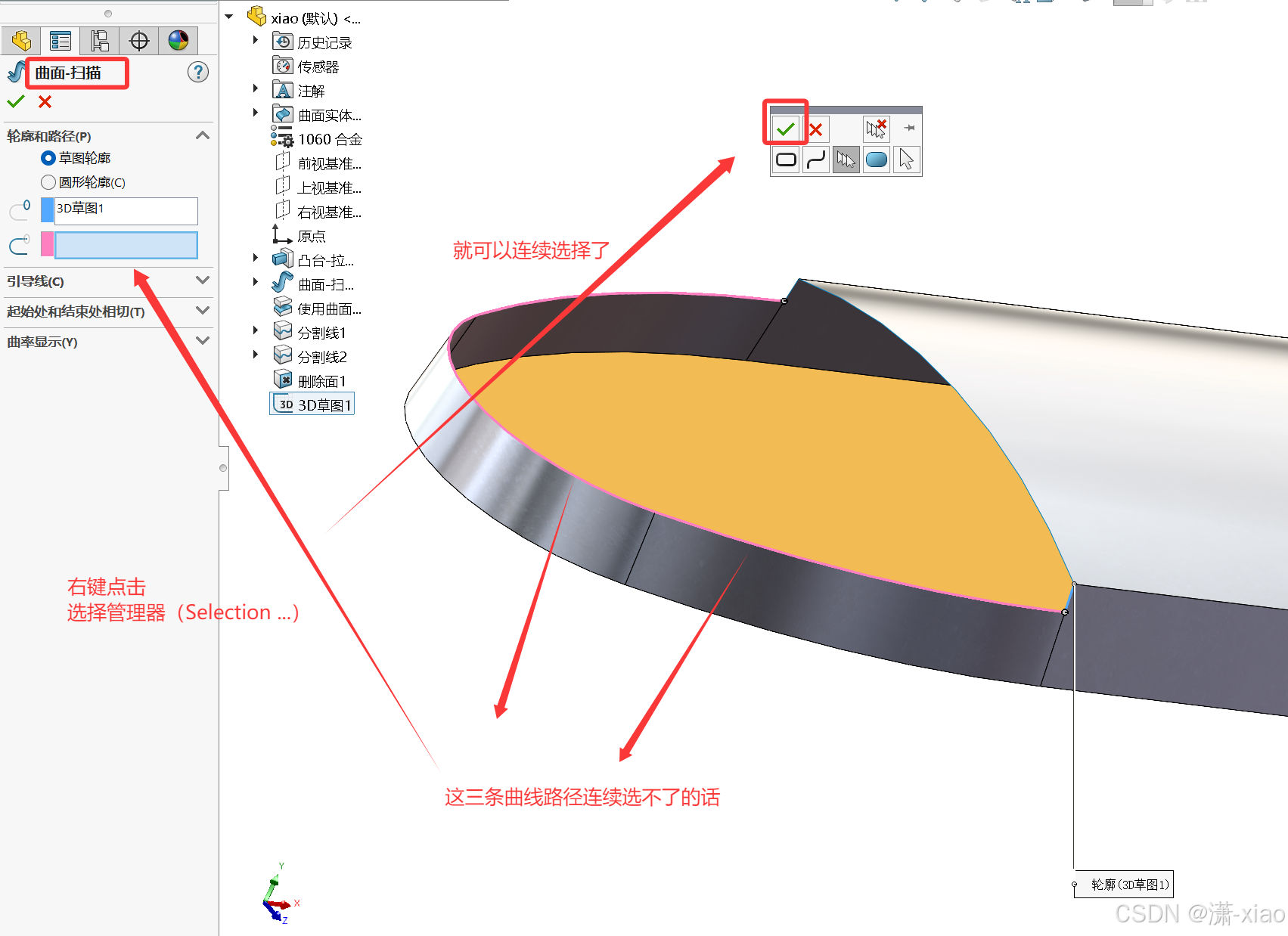

在这里插入图片描述

13. 再做扫描曲面

在这里插入图片描述

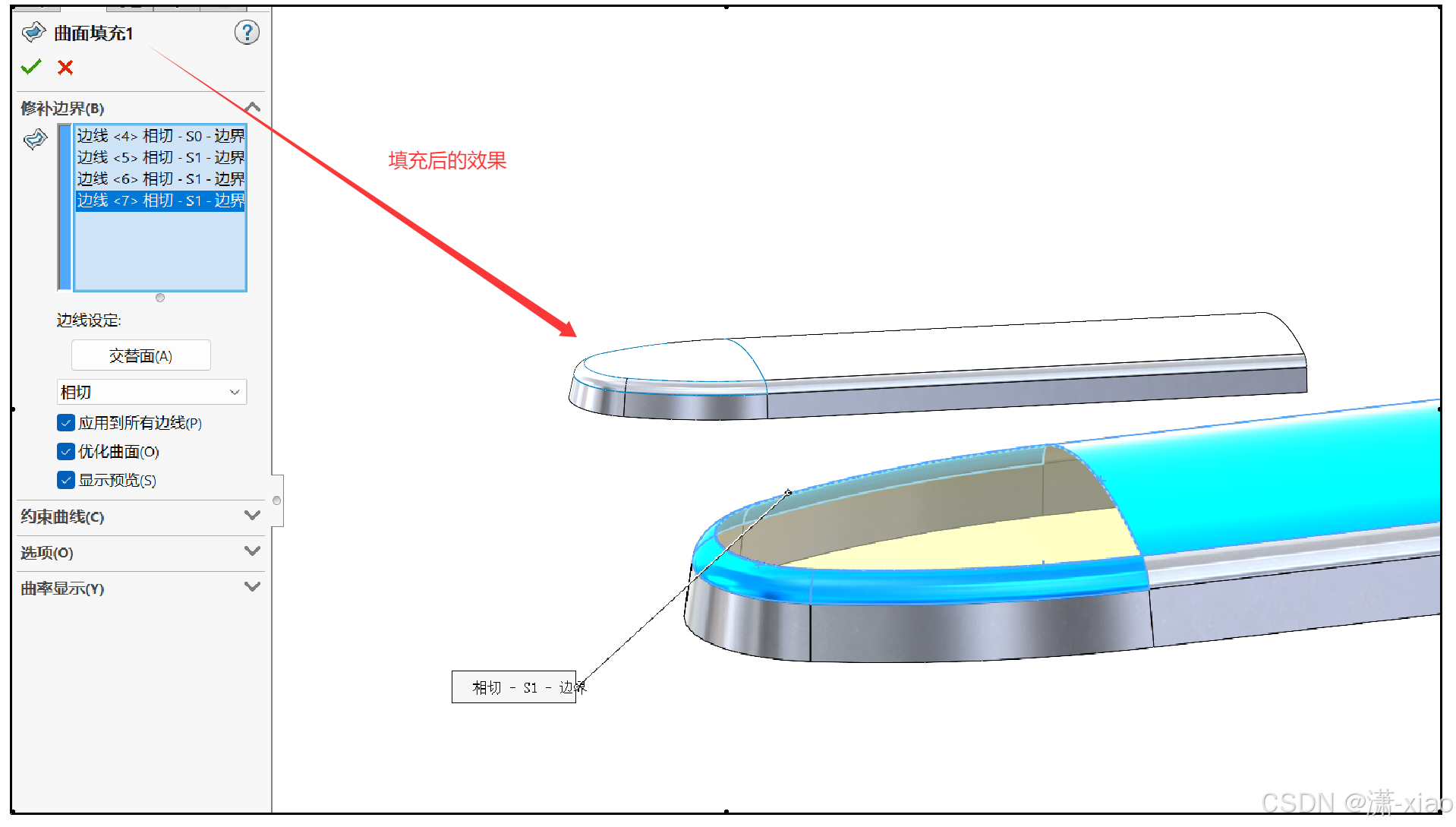

14. 填充曲面，边条件为相切（这里如果刚刚在11步骤只删除了4个曲面，那填充后仍然会有突起的一块）

在这里插入图片描述

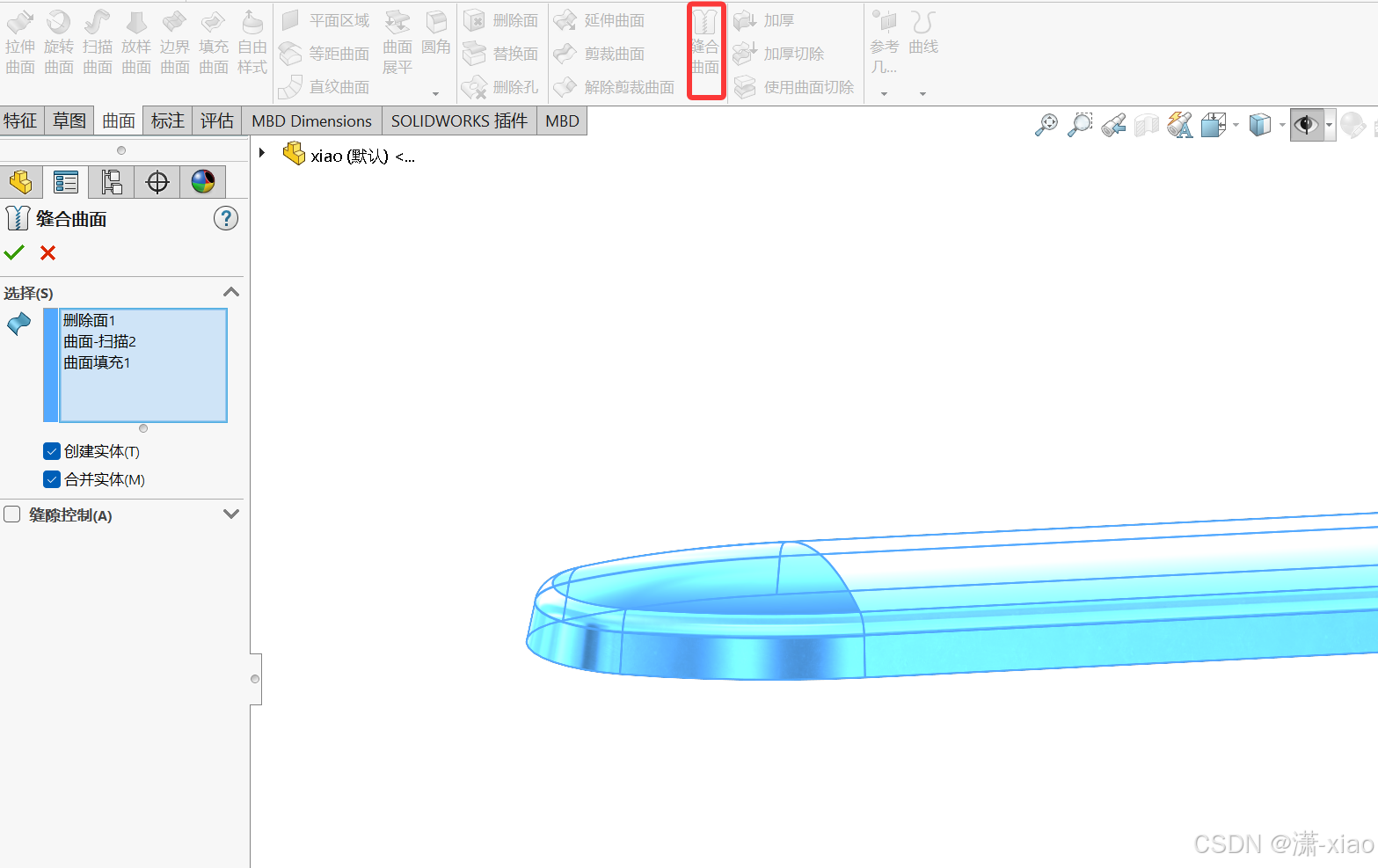

15. 合并所有曲面，勾选创建实体（能在设计树中看到多出来一个实体）

在这里插入图片描述

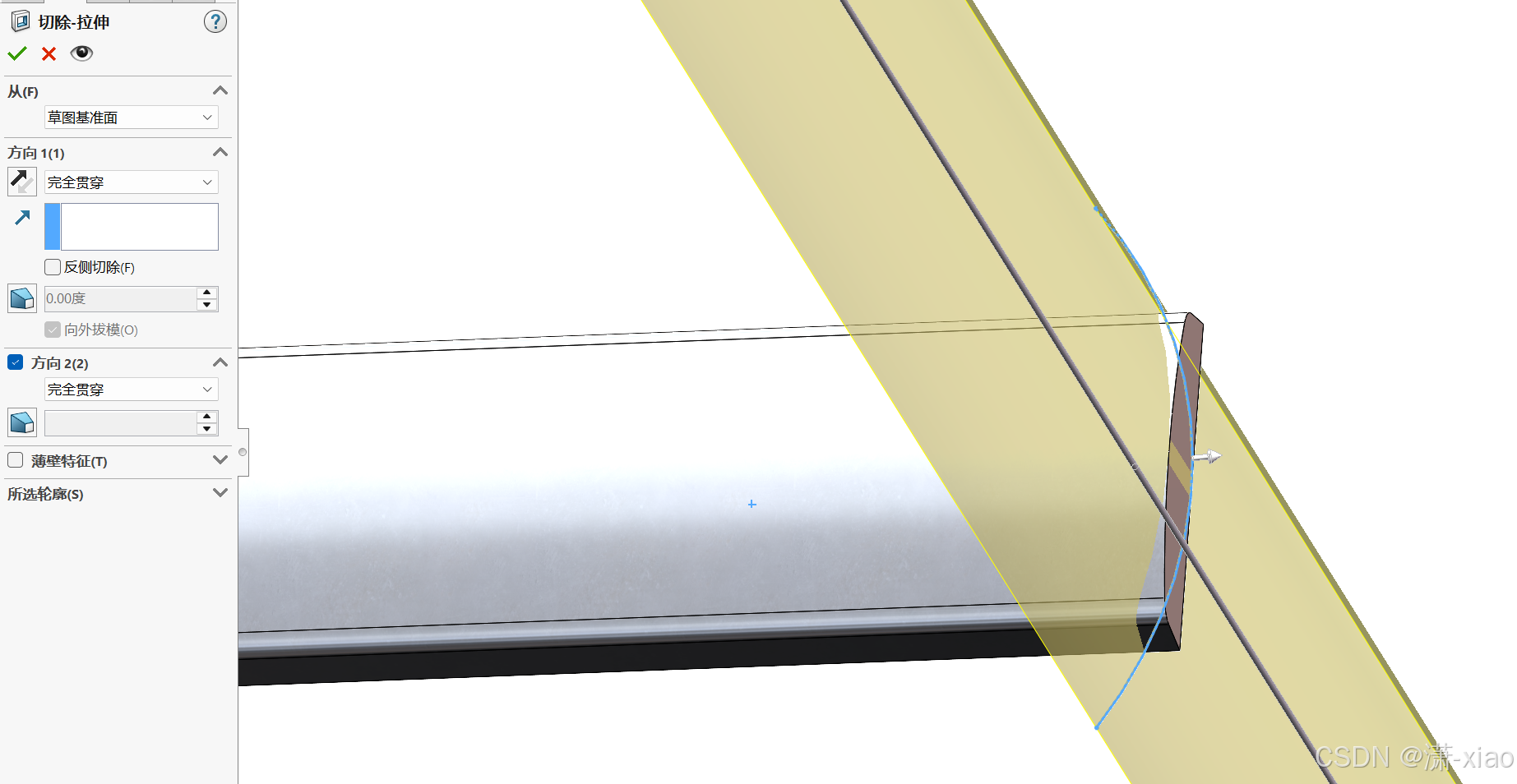

16. 上视基准面画草图，再做拉伸切除（完全贯穿）

在这里插入图片描述
在这里插入图片描述

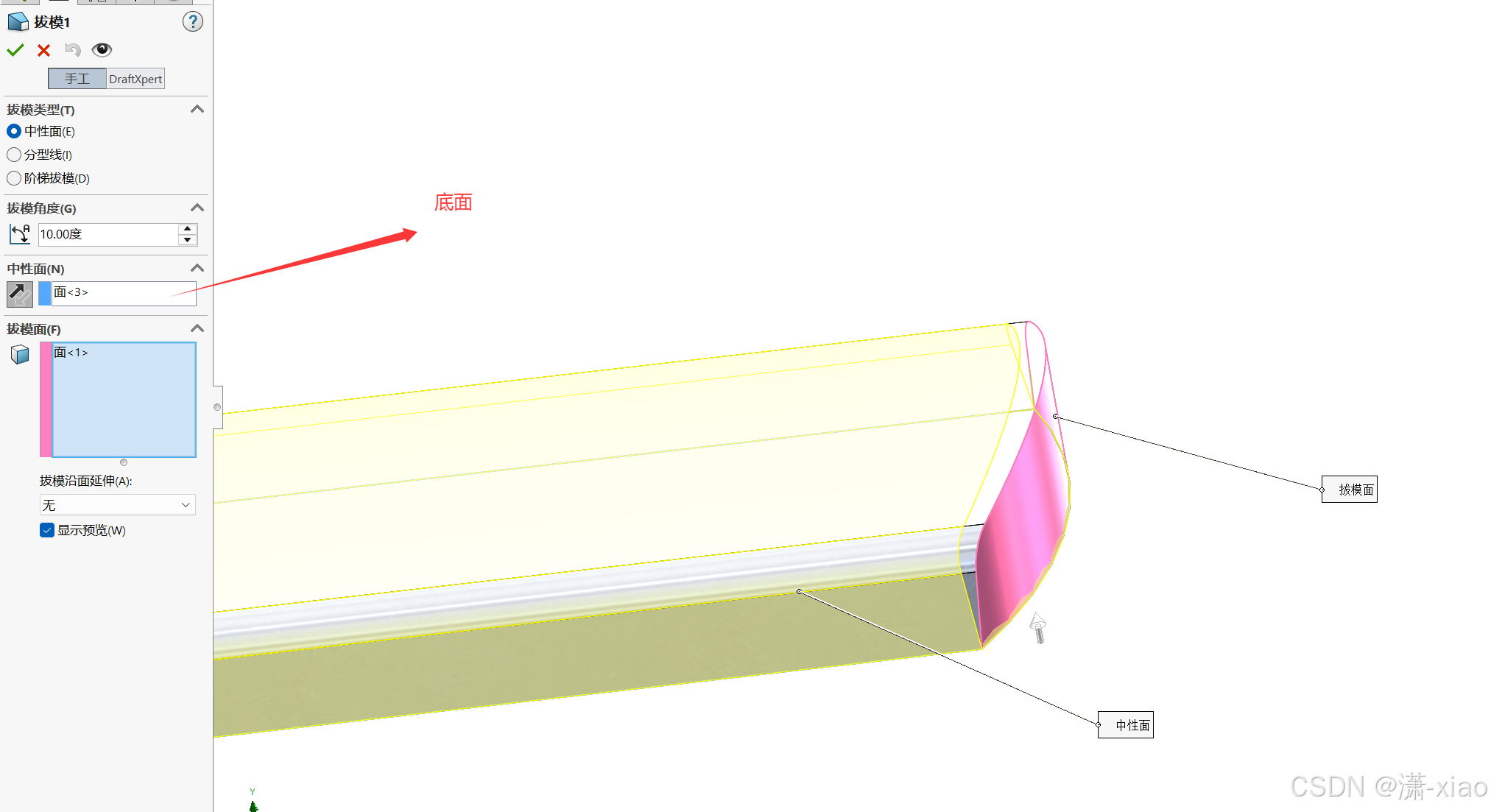

17. 拔模10度，注意箭头的方向和预览图的朝向

在这里插入图片描述

18. 上视基准面去绘制草图

在这里插入图片描述

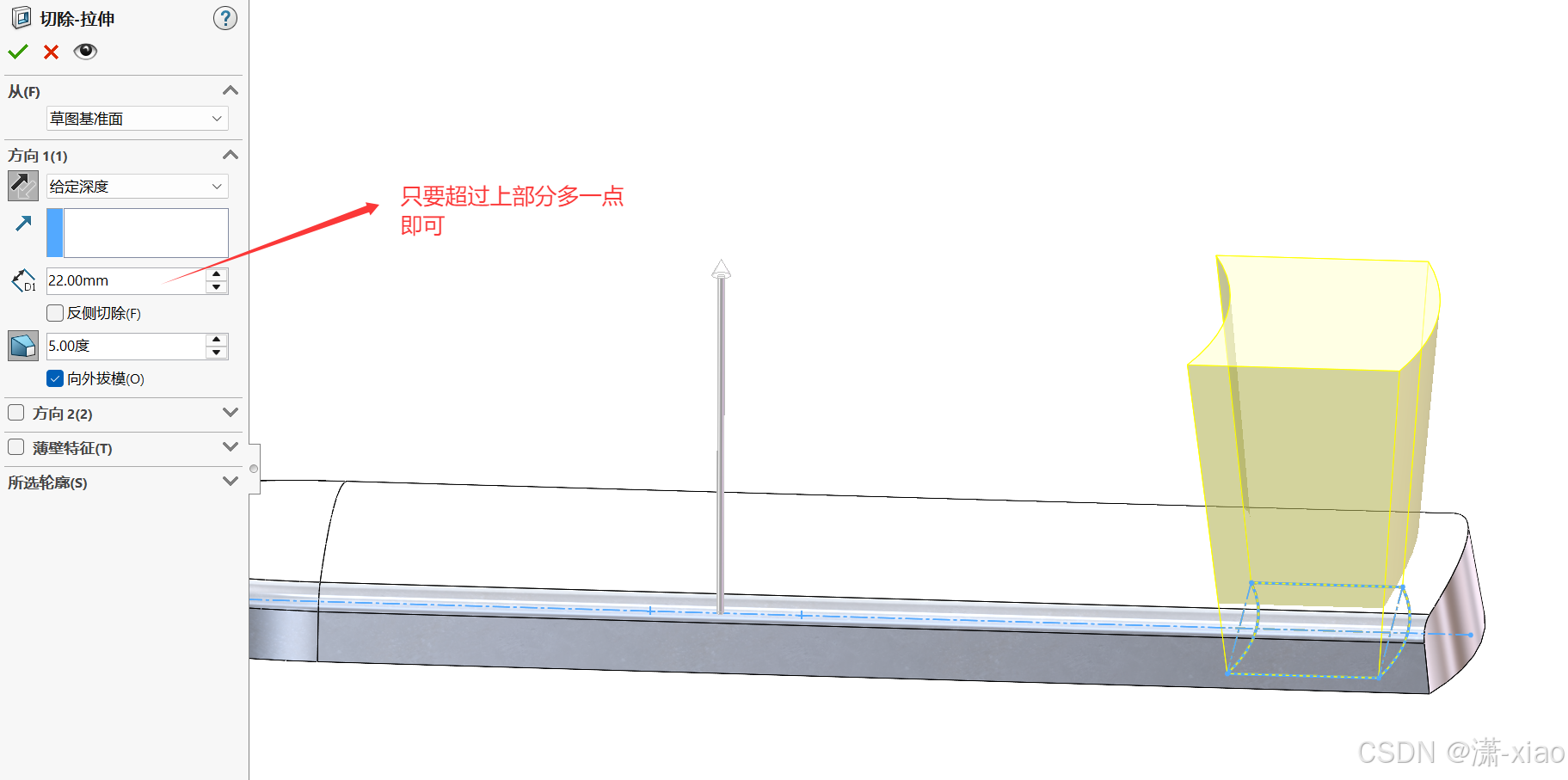

19. 以上一步草图，拉伸切除，向外拔模5度

在这里插入图片描述

20. 做到这里，我建议可以另存一份文件，否则出现了一点问题，那前面的就白做了（对于大文件）

在这里插入图片描述

21. 再以上视基准面画草图，拉伸曲面

在这里插入图片描述
在这里插入图片描述

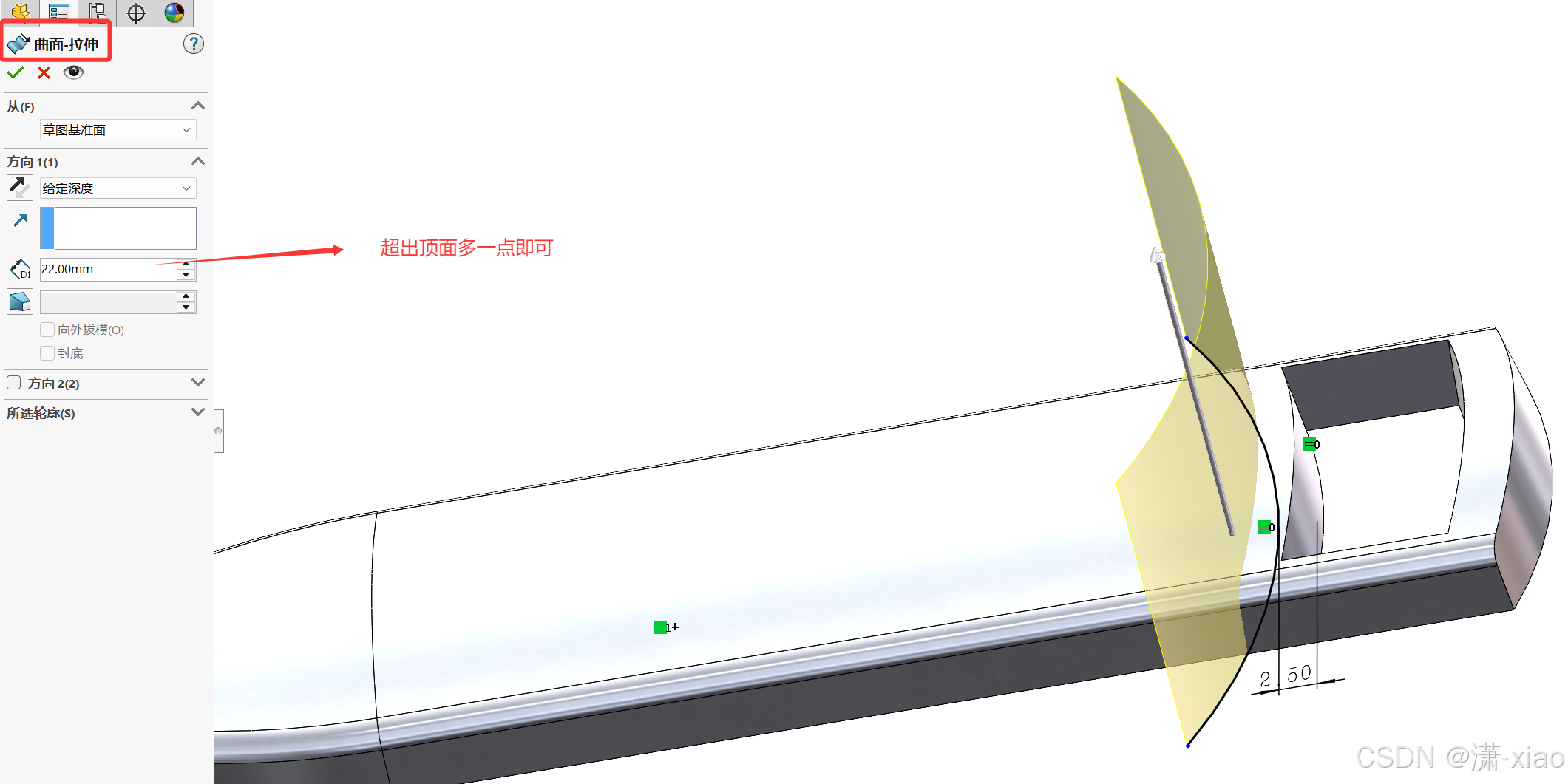

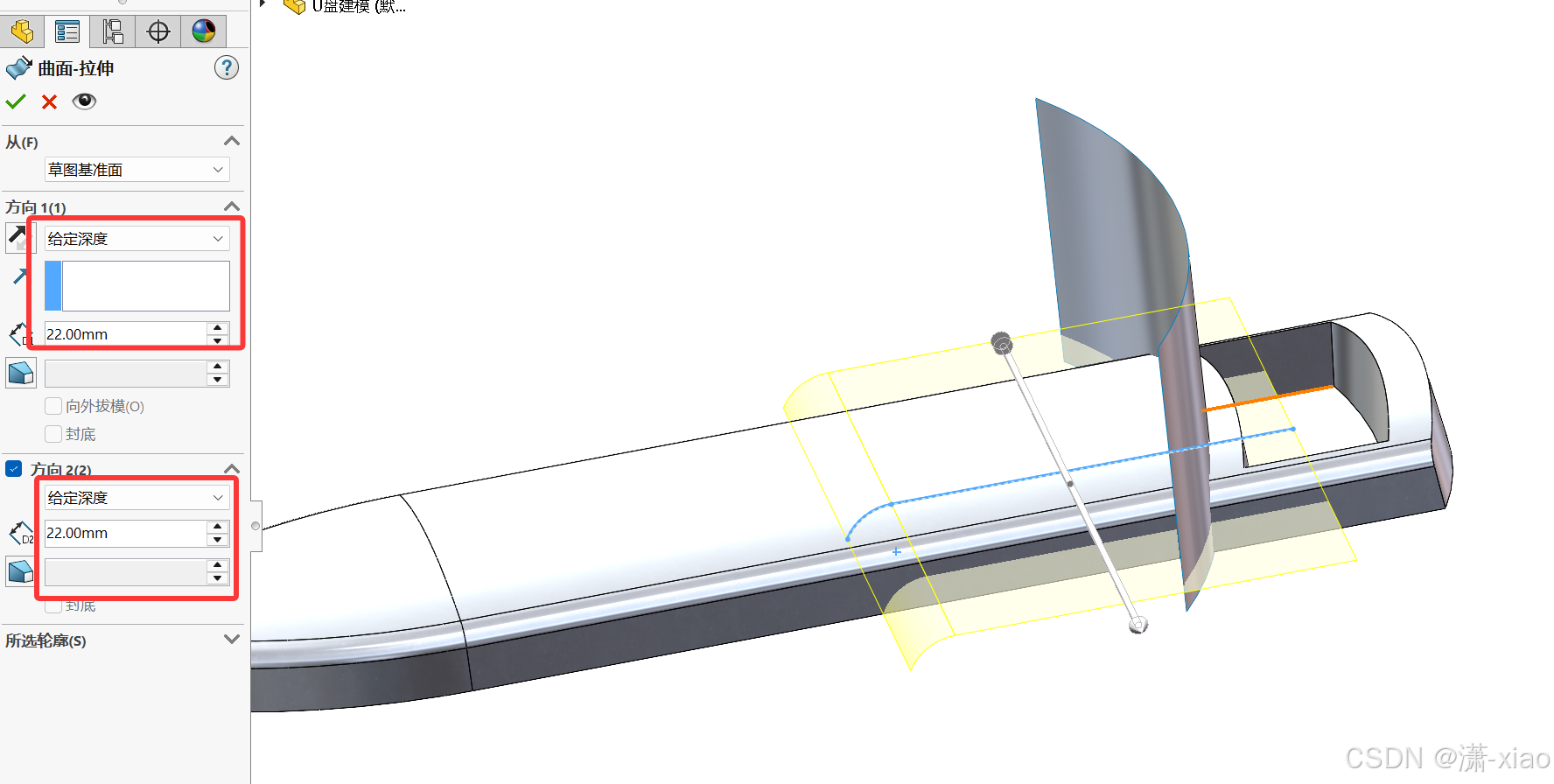

22. 以前视基准面作草图，拉伸曲面

在这里插入图片描述
在这里插入图片描述

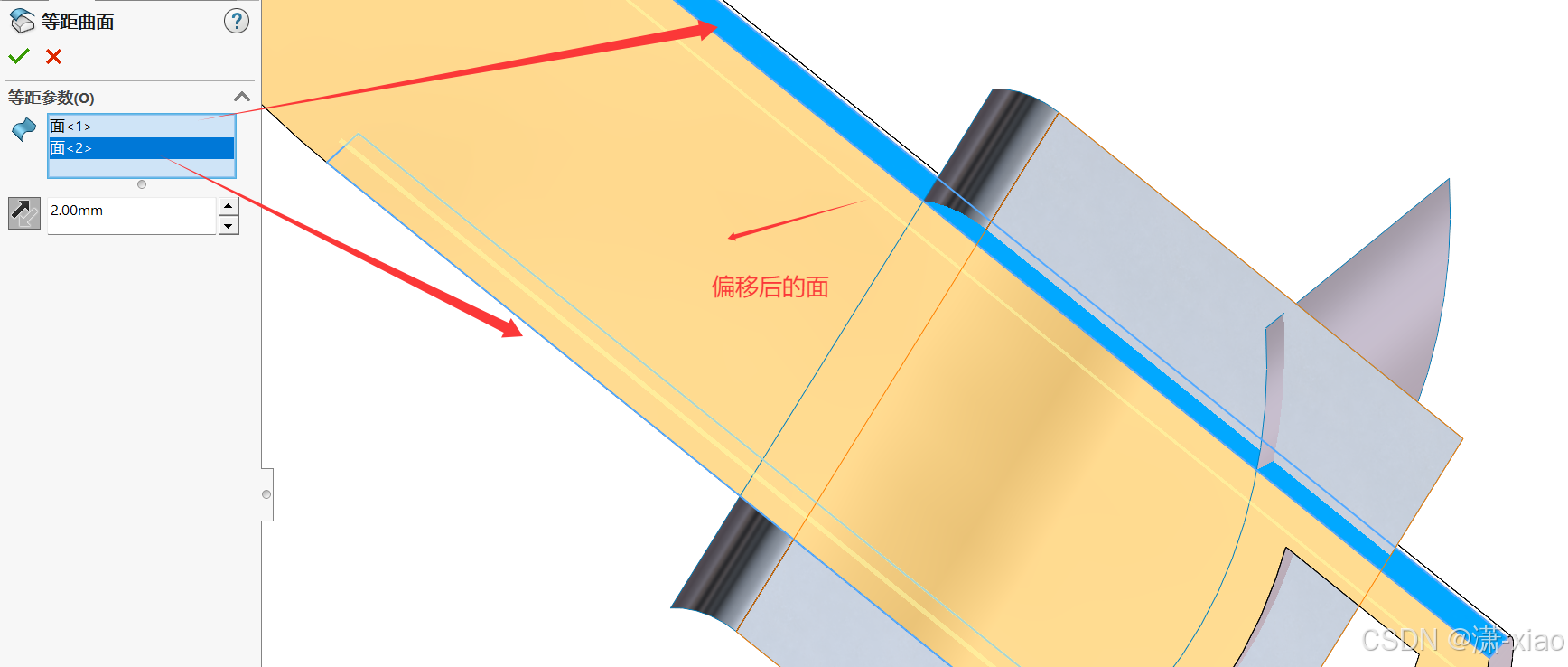

23. 用等距曲面，侧面向内偏移2，另外一侧面也是向内偏移2

在这里插入图片描述

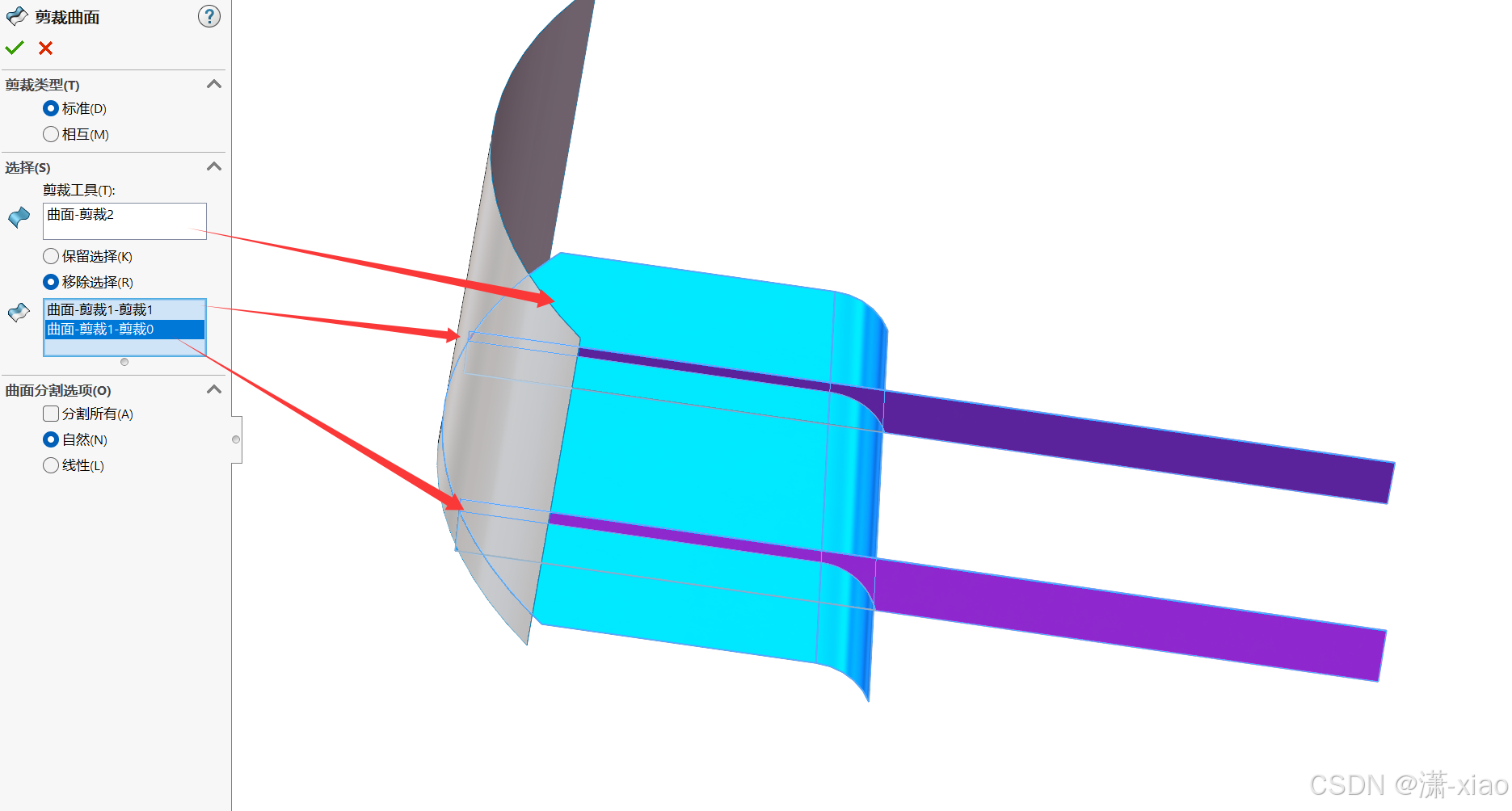

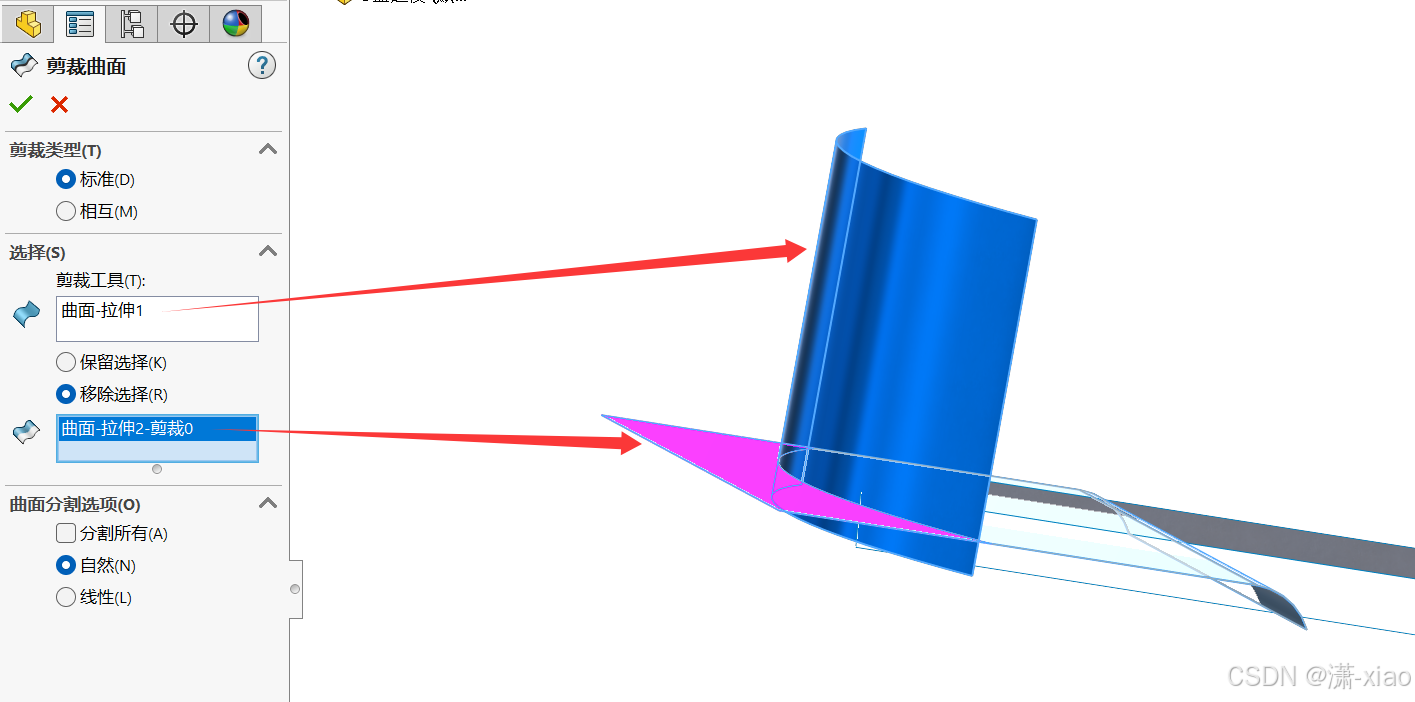

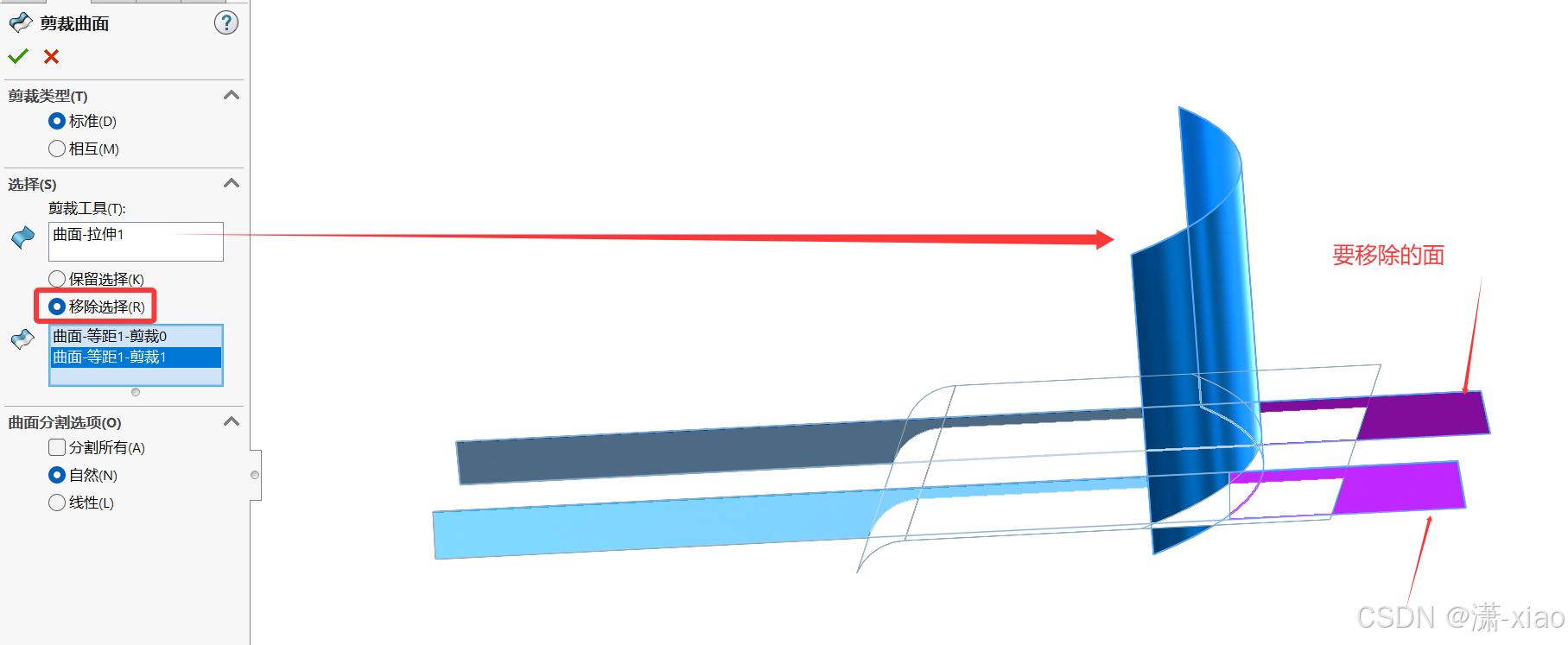

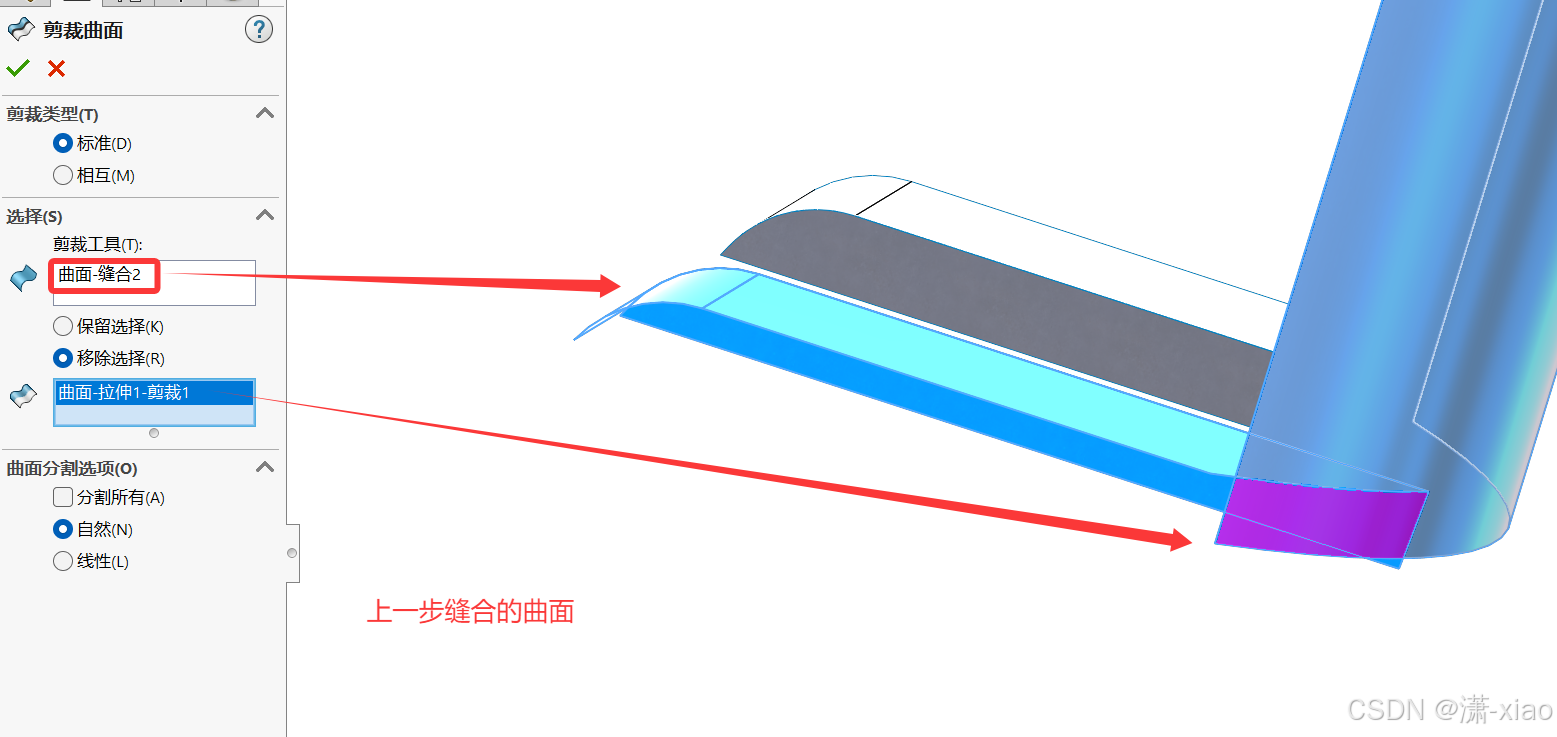

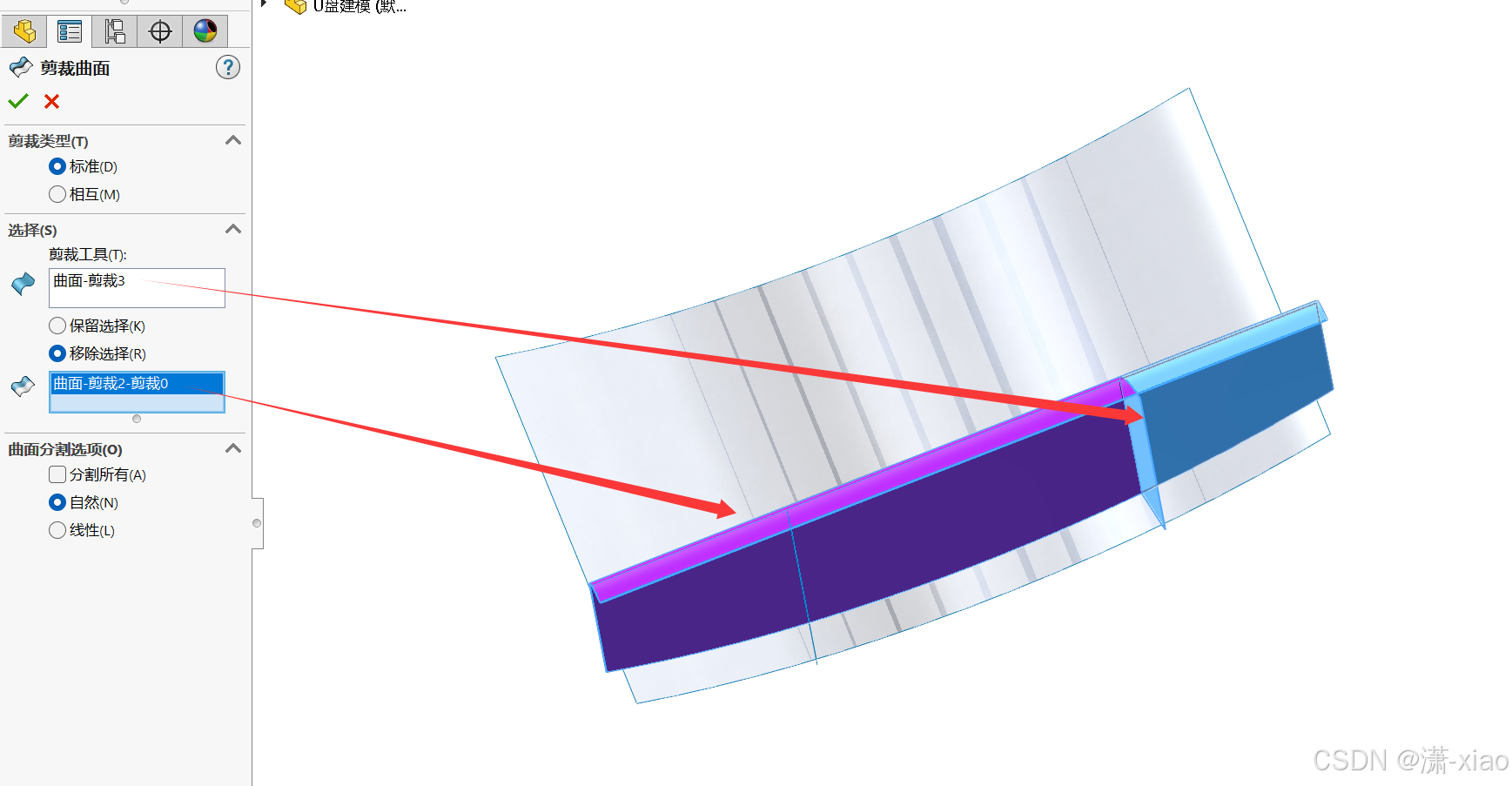

24. 用剪裁曲面去修剪造型（可暂时隐藏实体，为了方便观察）修剪的比较多，一步一步来

在这里插入图片描述

24.1 第一次修剪

在这里插入图片描述

24.2 第二次修剪

在这里插入图片描述

24.3 第三次修剪

在这里插入图片描述

24.4 第四次修剪

在这里插入图片描述

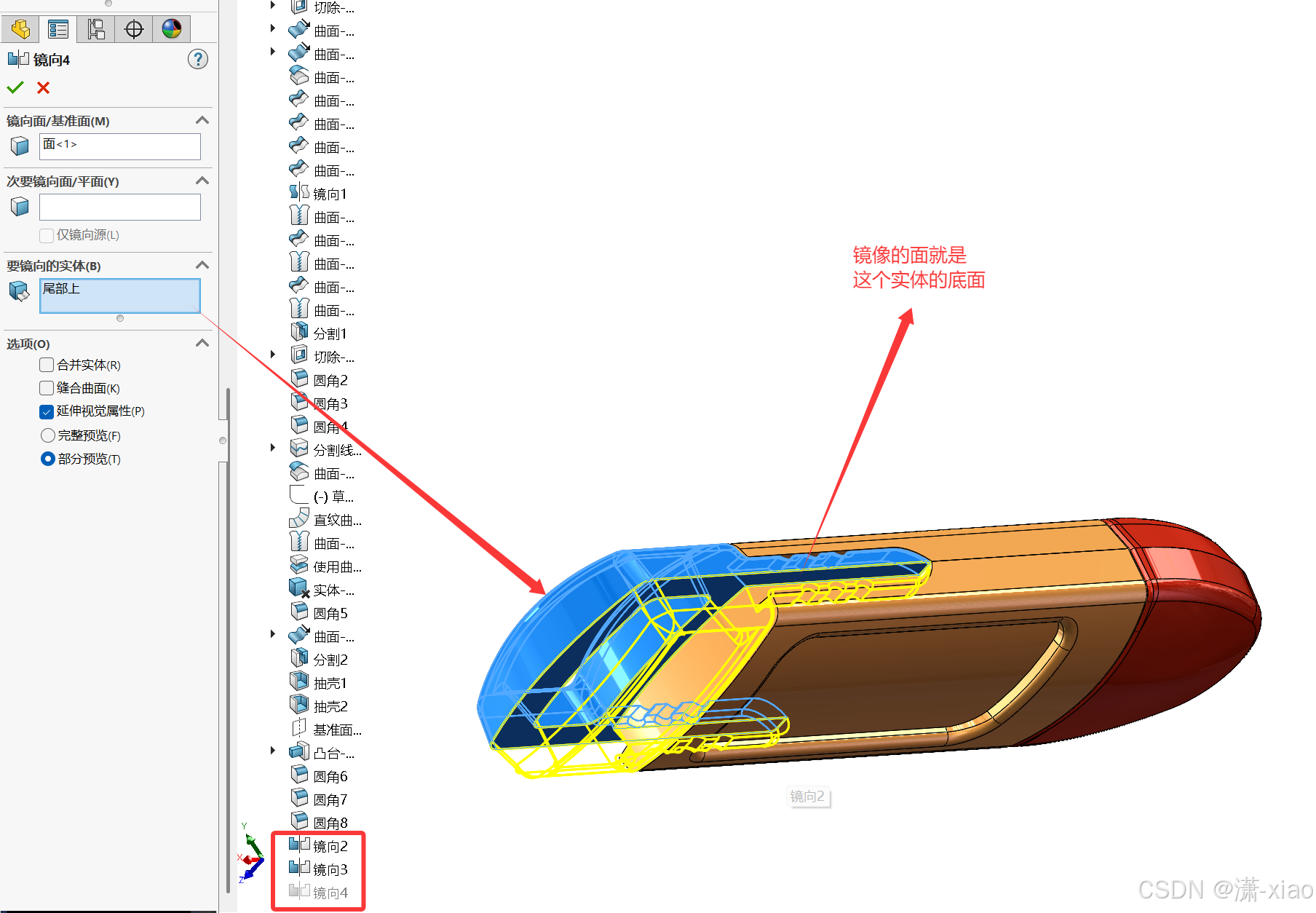

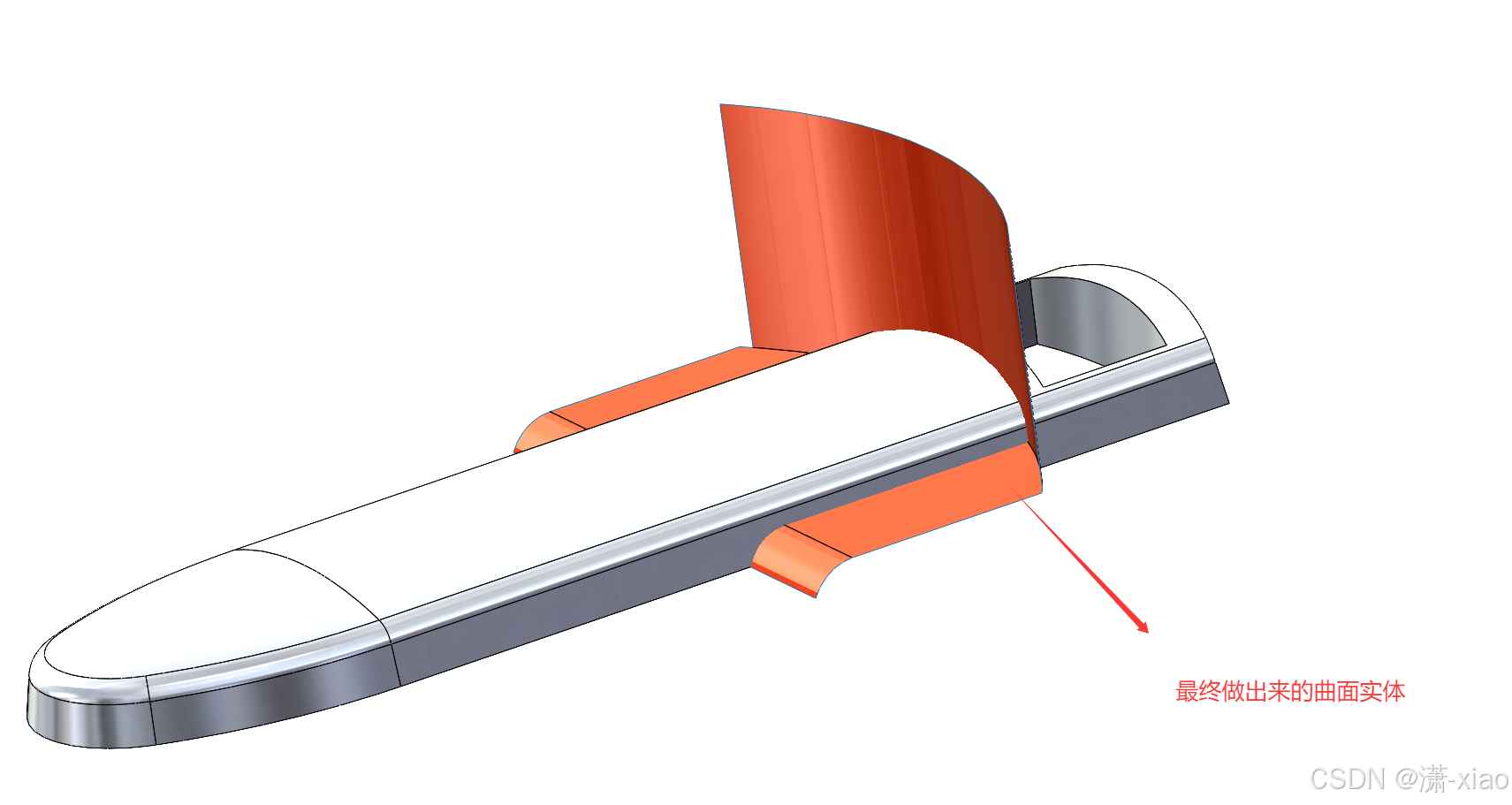

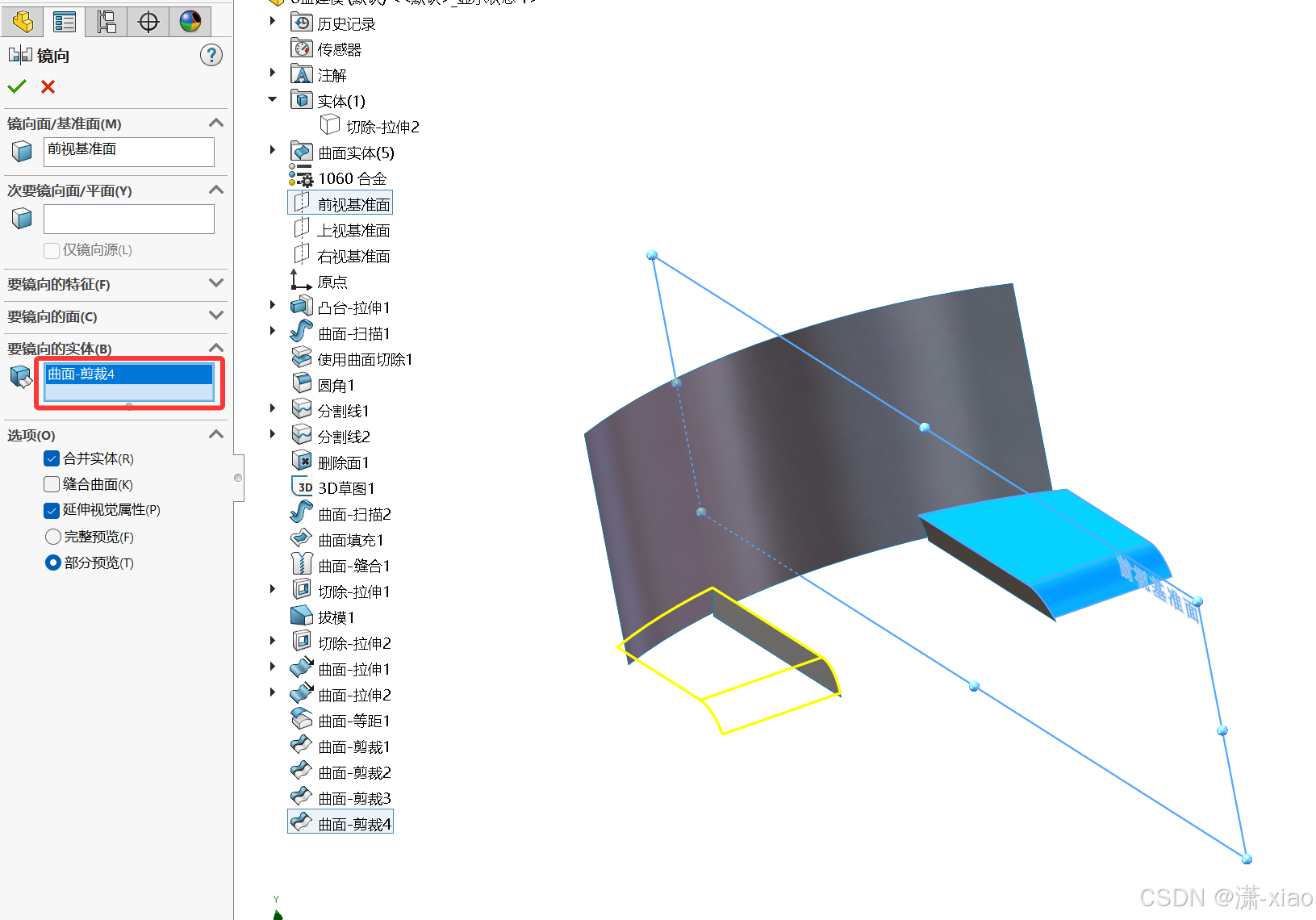

25. 镜像曲面实体到另外一侧

在这里插入图片描述

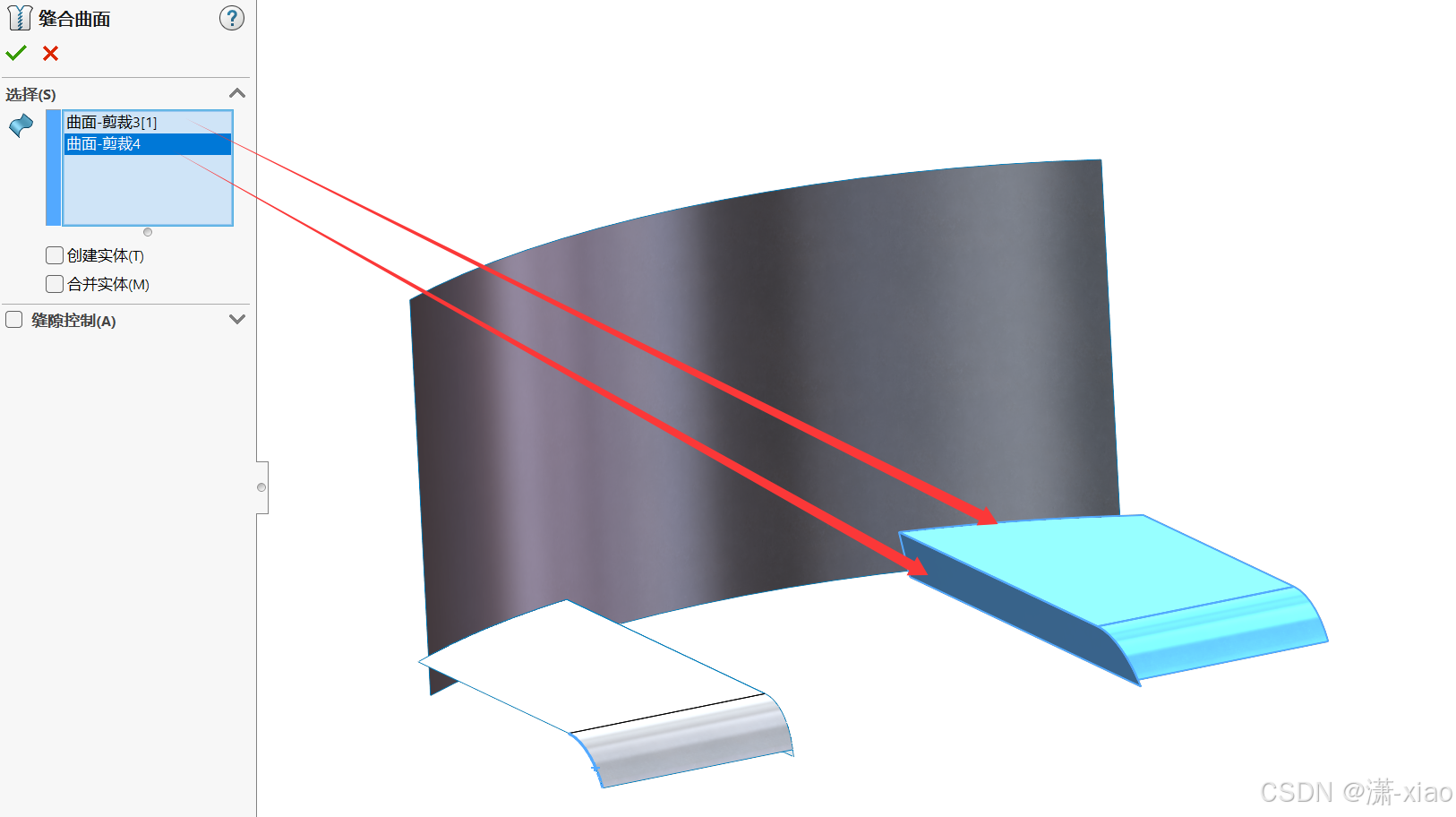

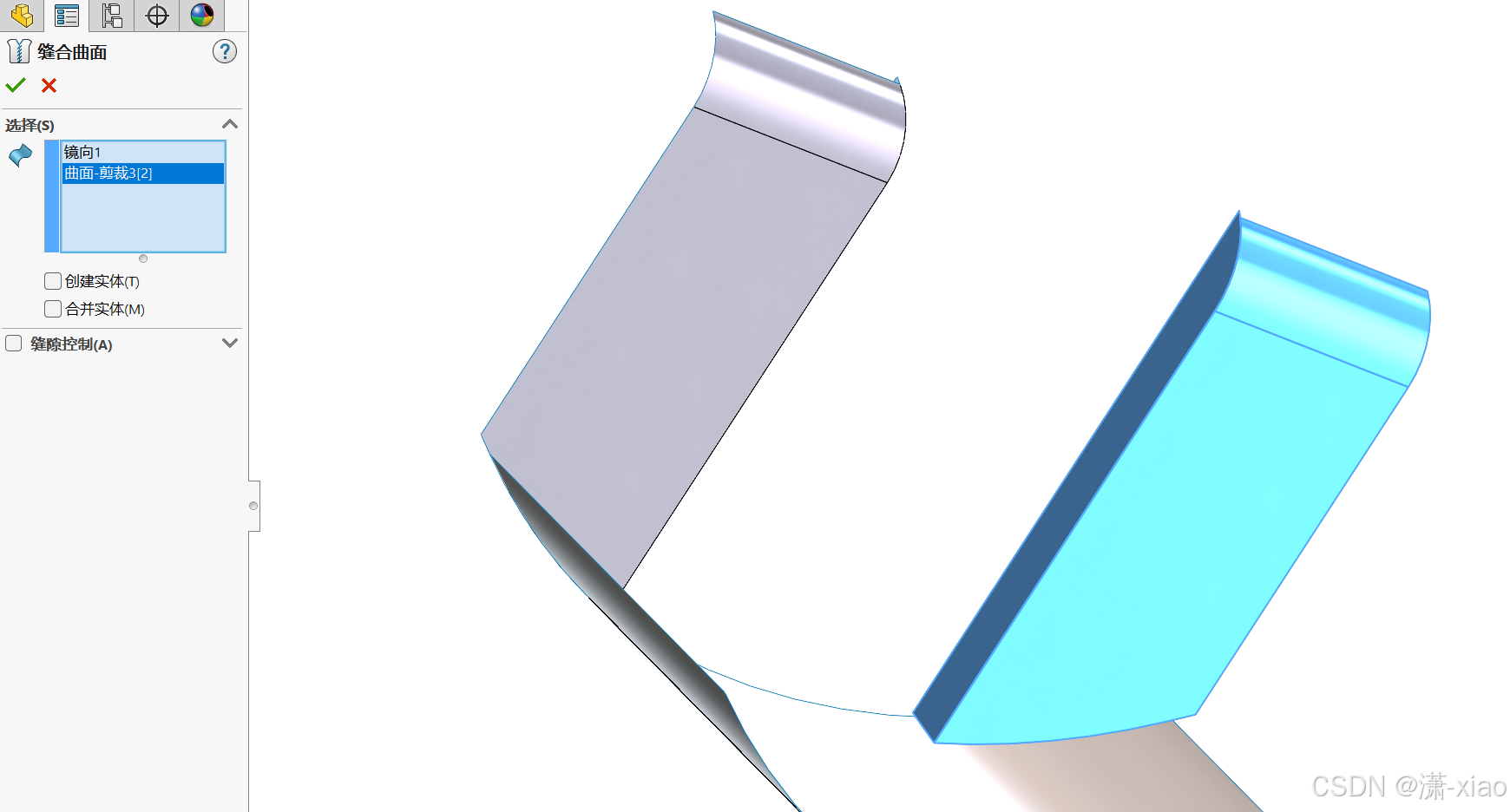

26. 缝合两个曲面实体

在这里插入图片描述

27. 继续剪裁曲面

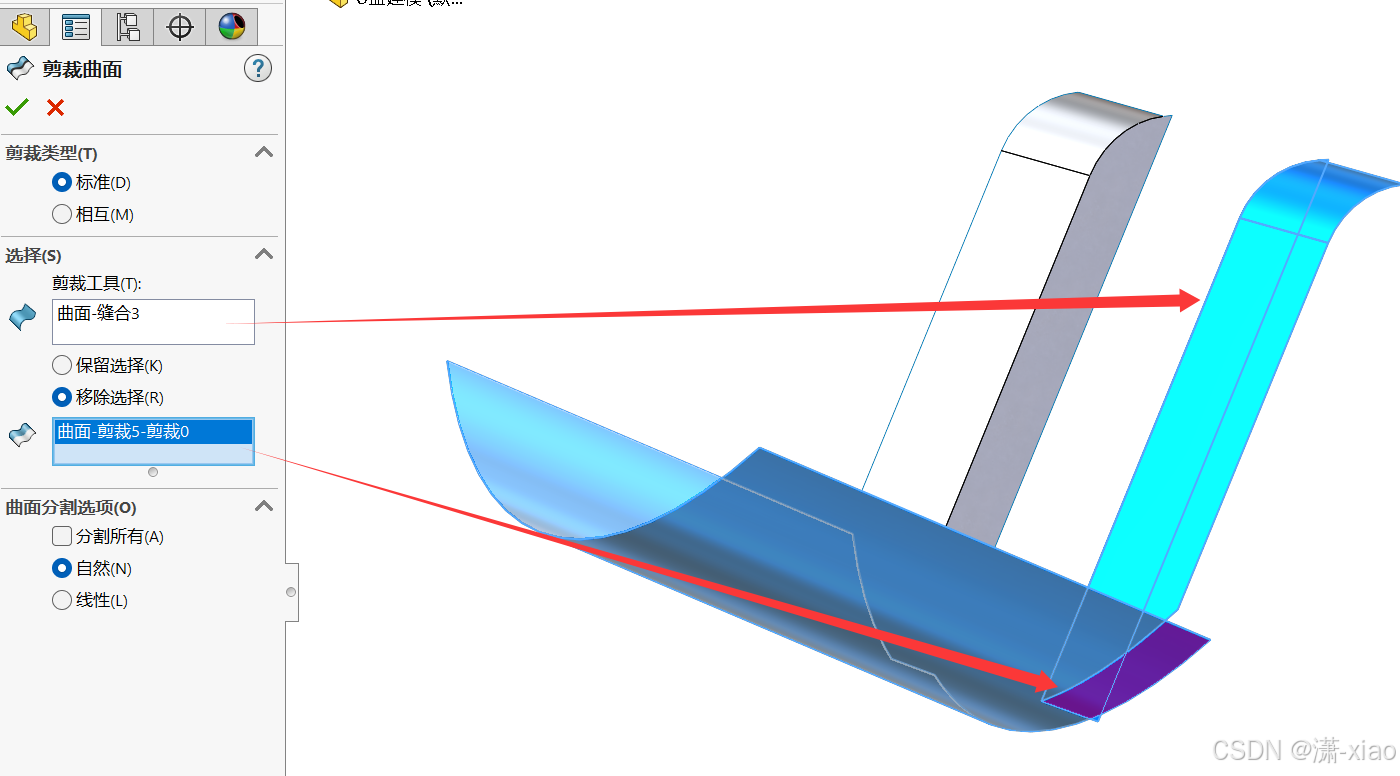

在这里插入图片描述

28. 缝合另外一侧的曲面实体

在这里插入图片描述

29. 继续剪裁实体

在这里插入图片描述

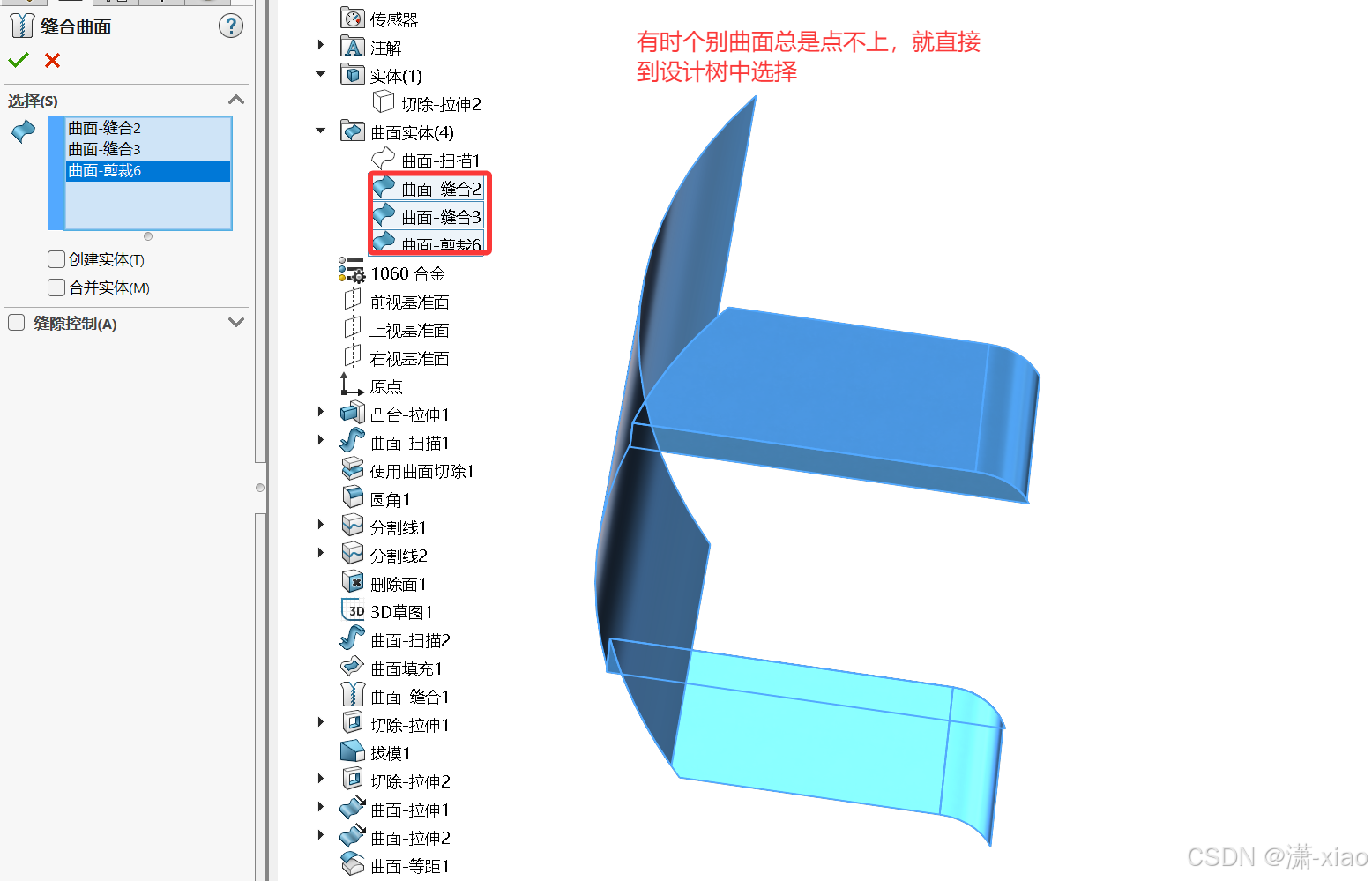

30. 缝合三个曲面

在这里插入图片描述

31. 显示出实体，准备用前面做的曲面对实体进行分割

在这里插入图片描述

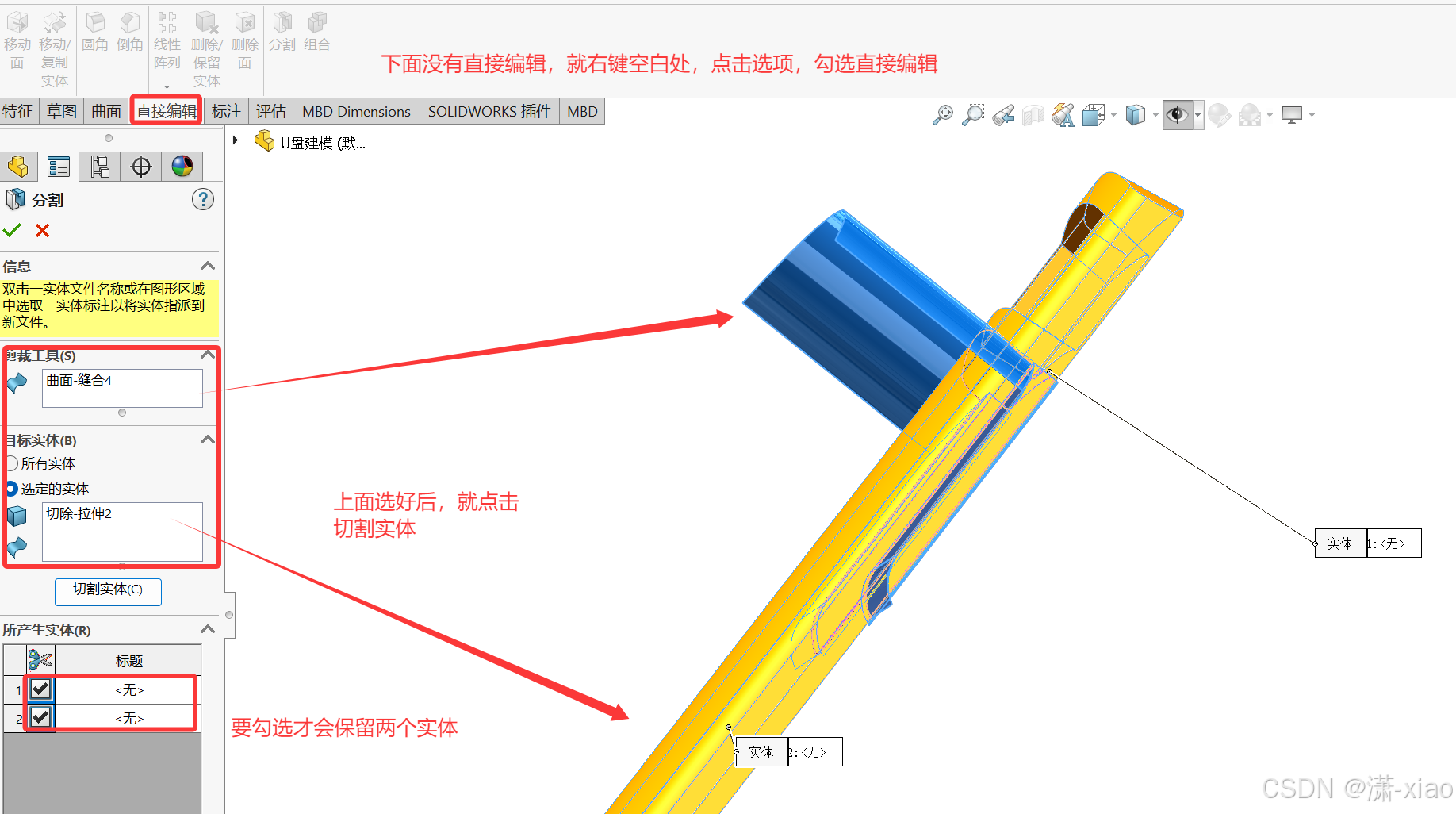

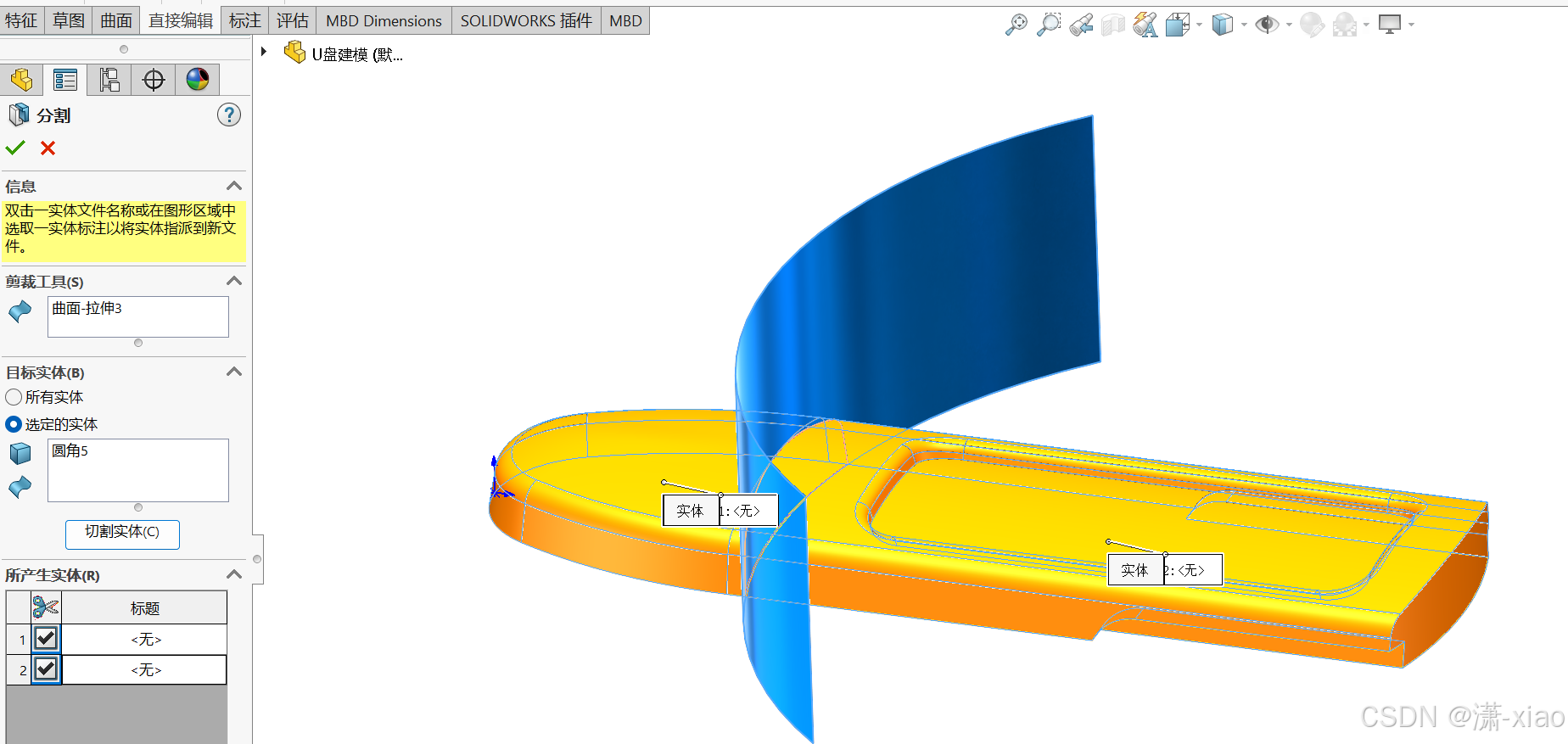

32. 点直接编辑中的分割，工具选择曲面，目标选择实体，保留产生的两个实体

在这里插入图片描述

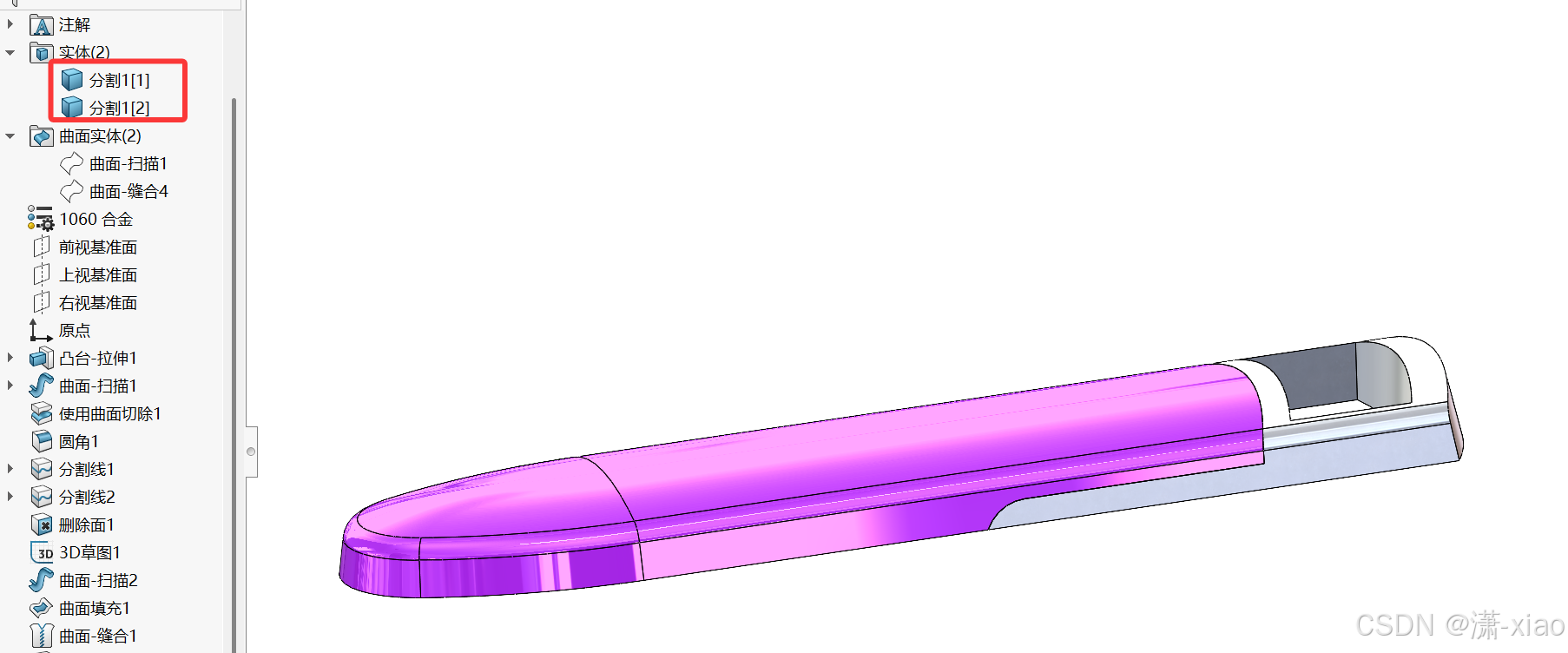

33. 隐藏该曲面，可以发现这个实体已经被分割成了两个实体了

在这里插入图片描述

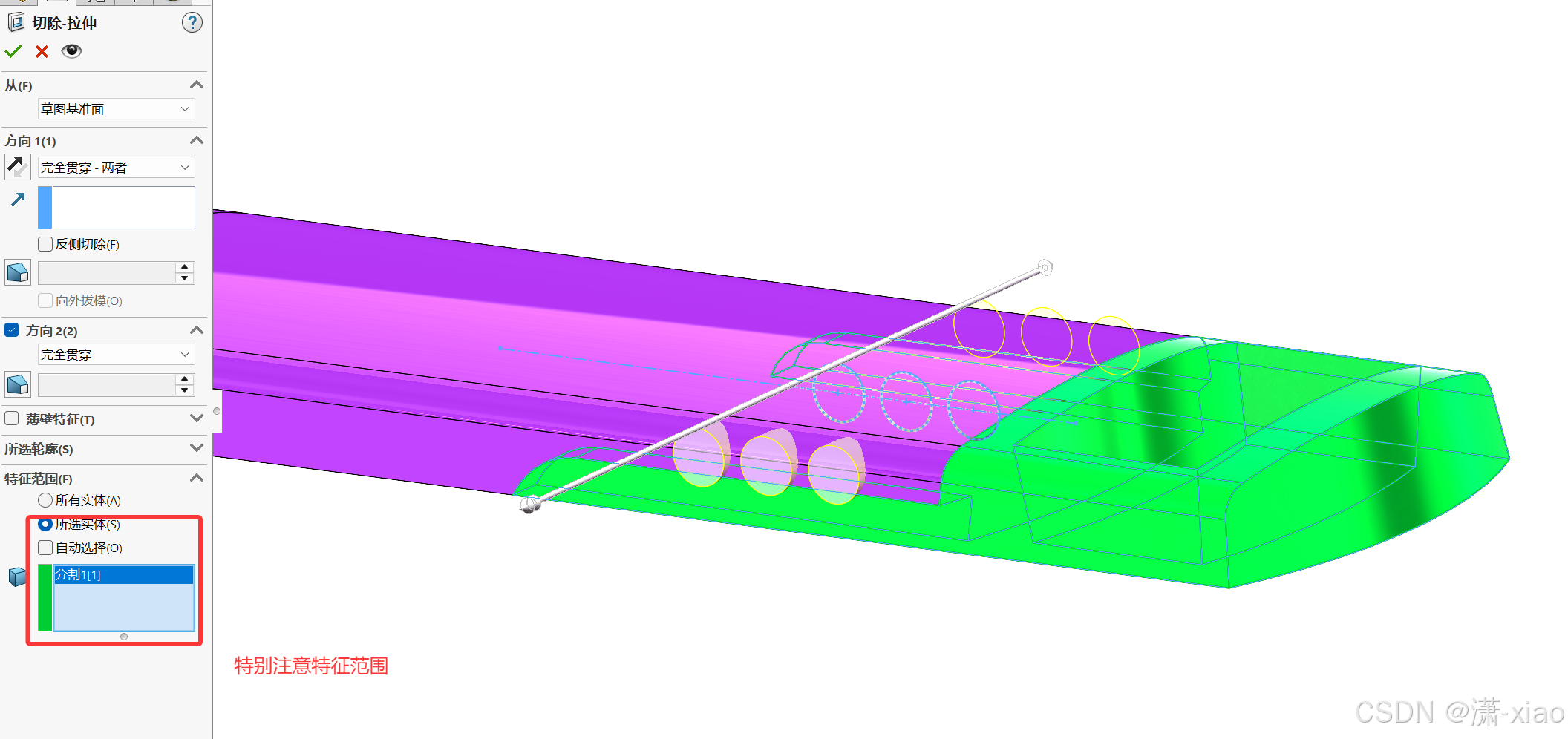

34. 前视基准面绘制草图拉伸切除，这里的特征范围要特别注意

在这里插入图片描述
在这里插入图片描述

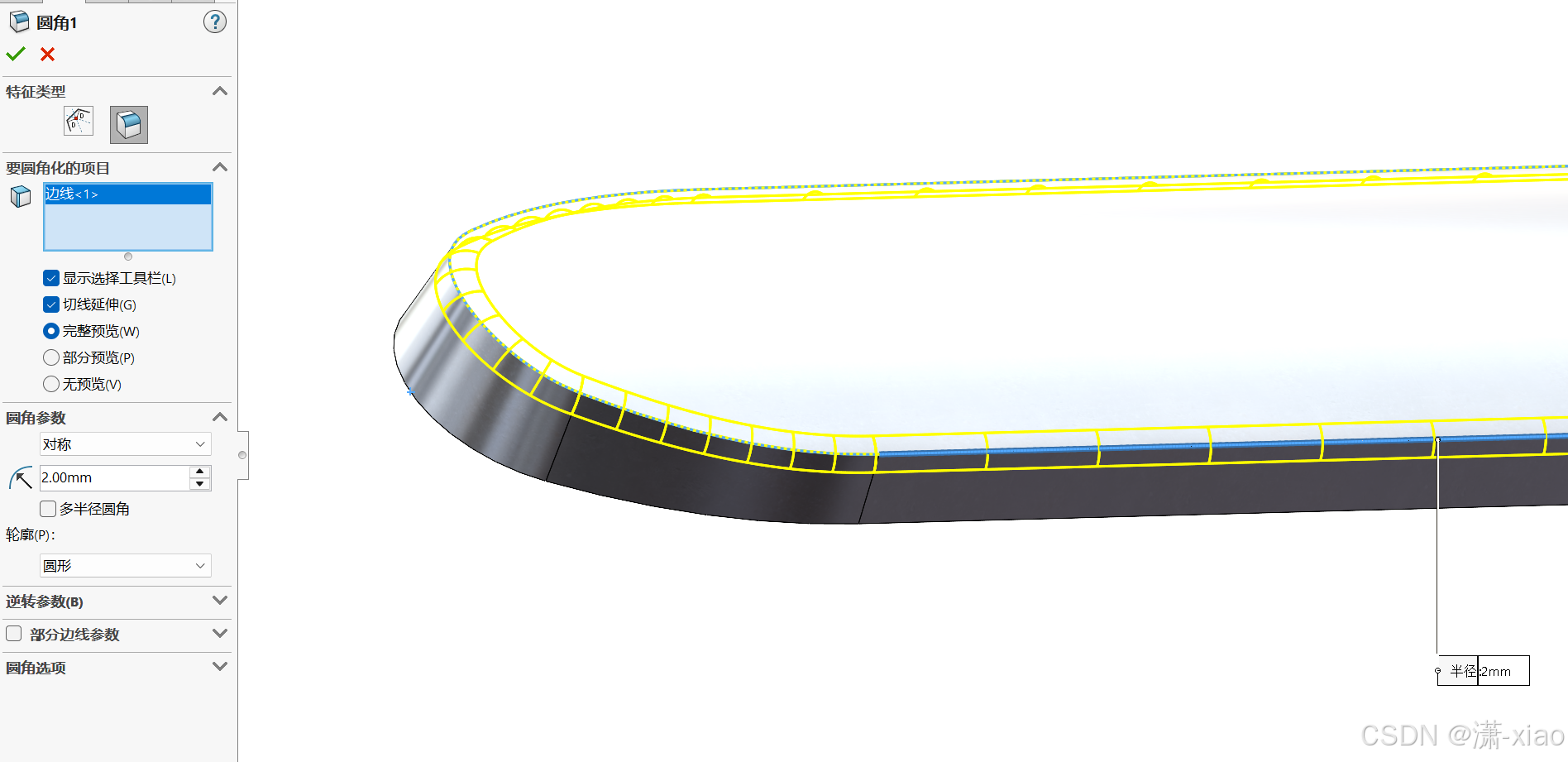

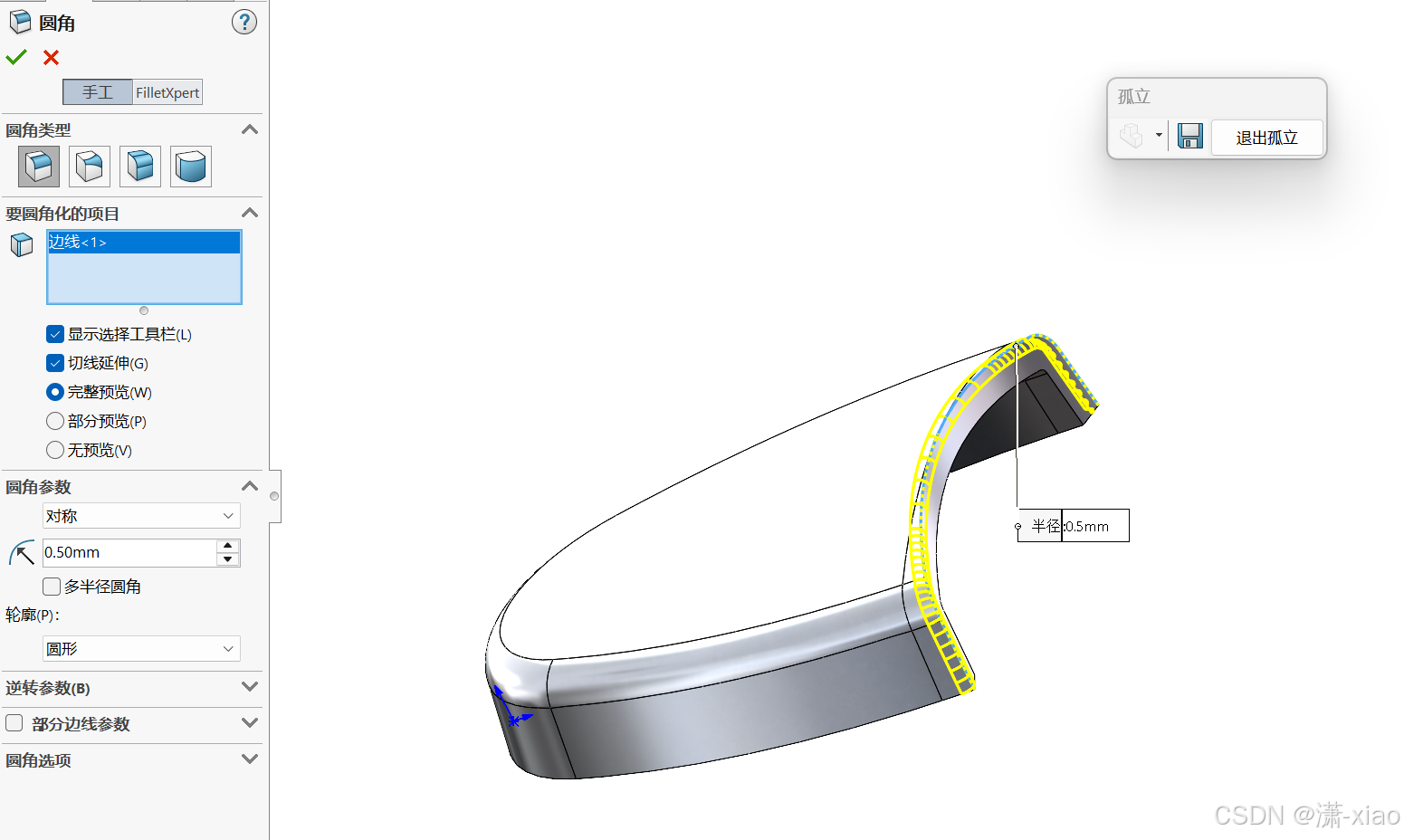

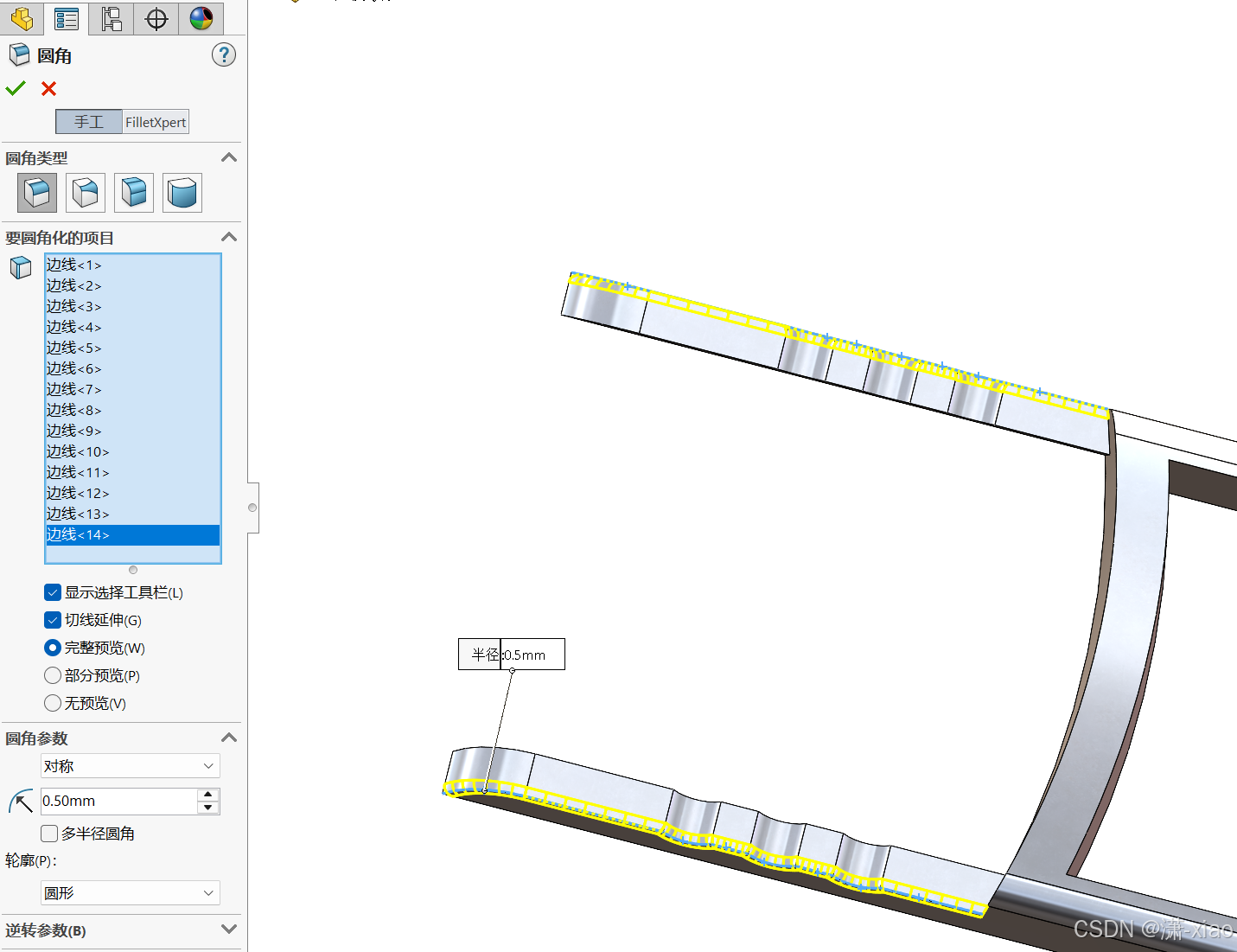

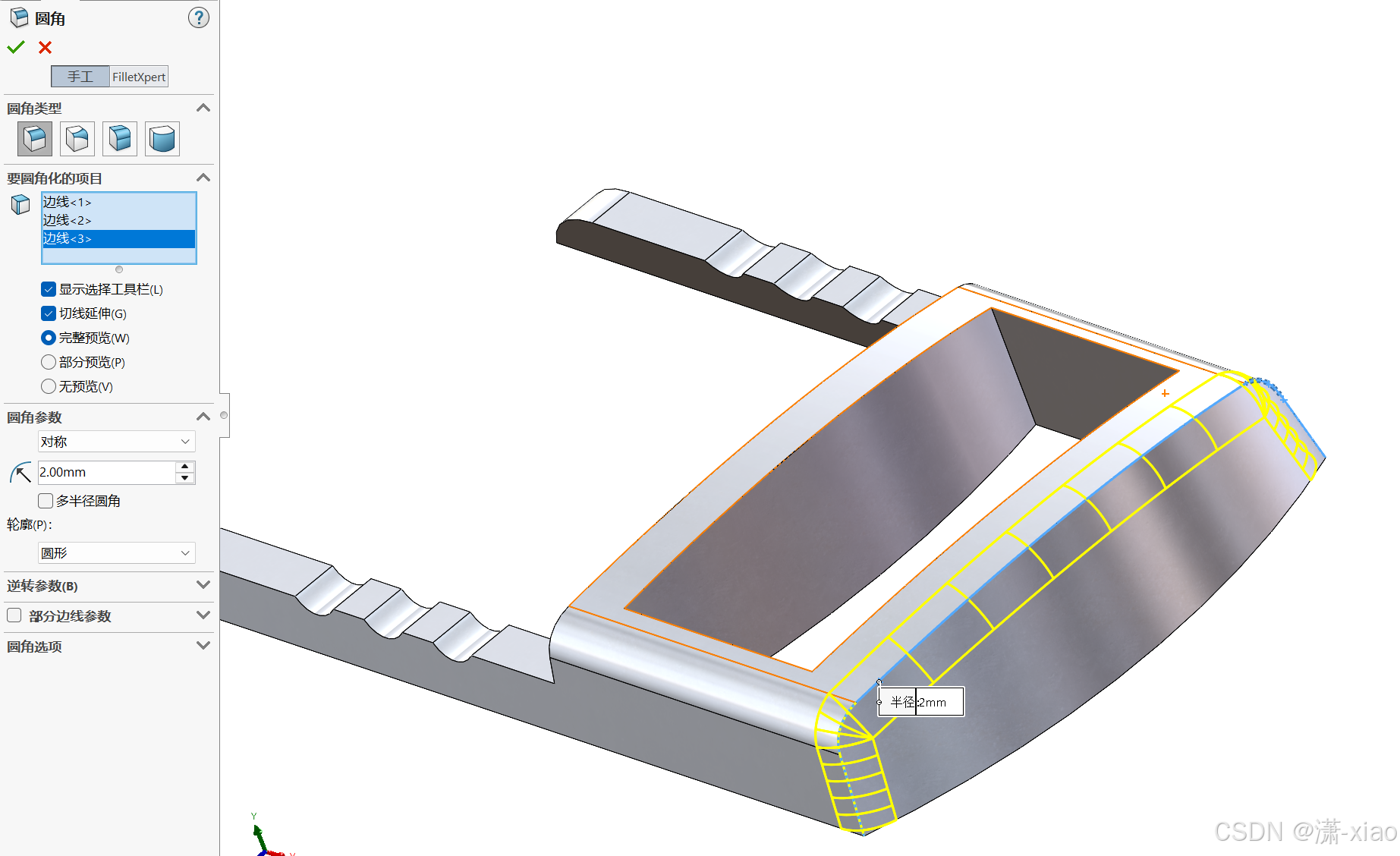

35. 隐藏另外一个实体，圆角0.5，圆角2

在这里插入图片描述
在这里插入图片描述
在这里插入图片描述

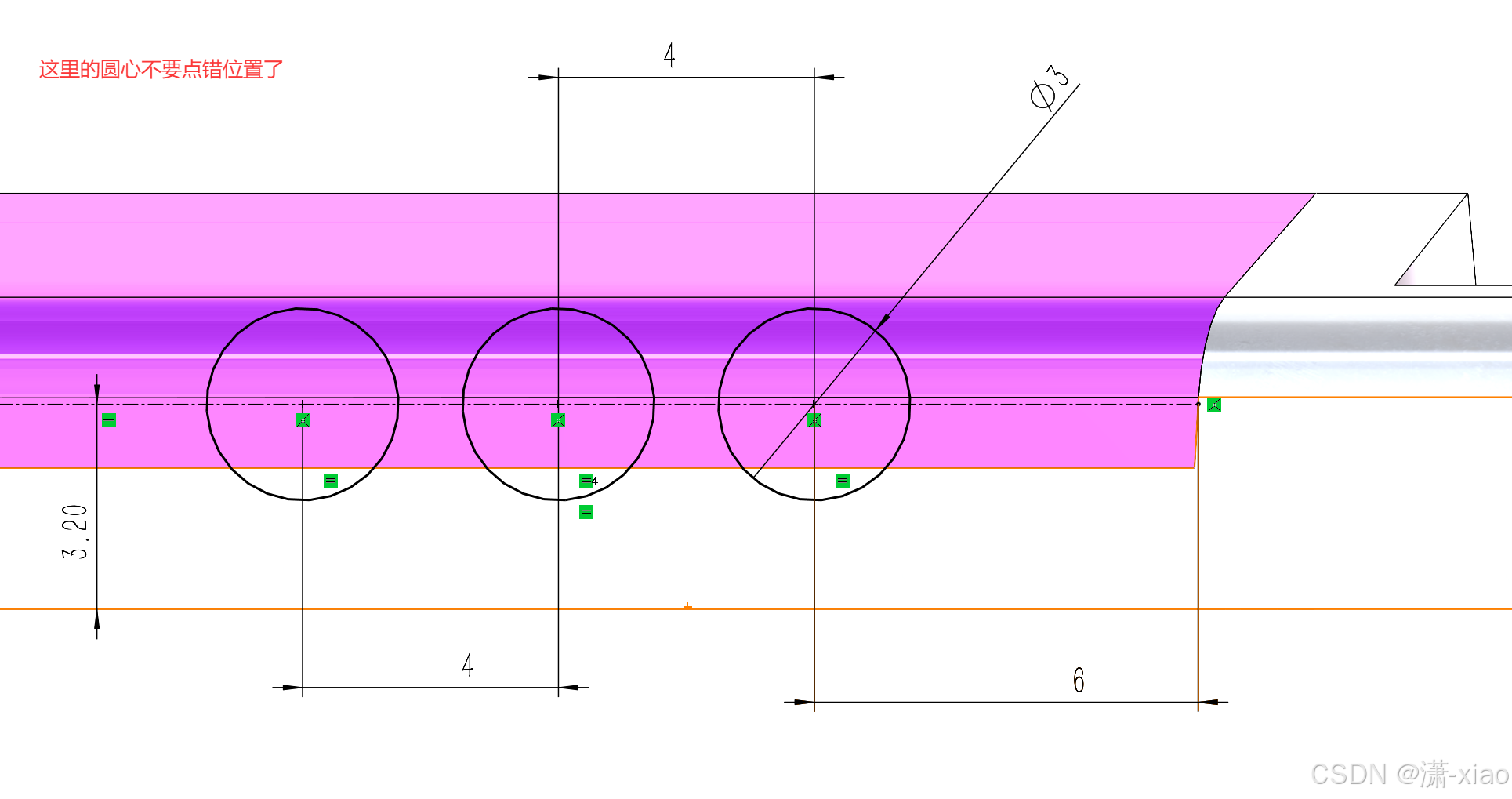

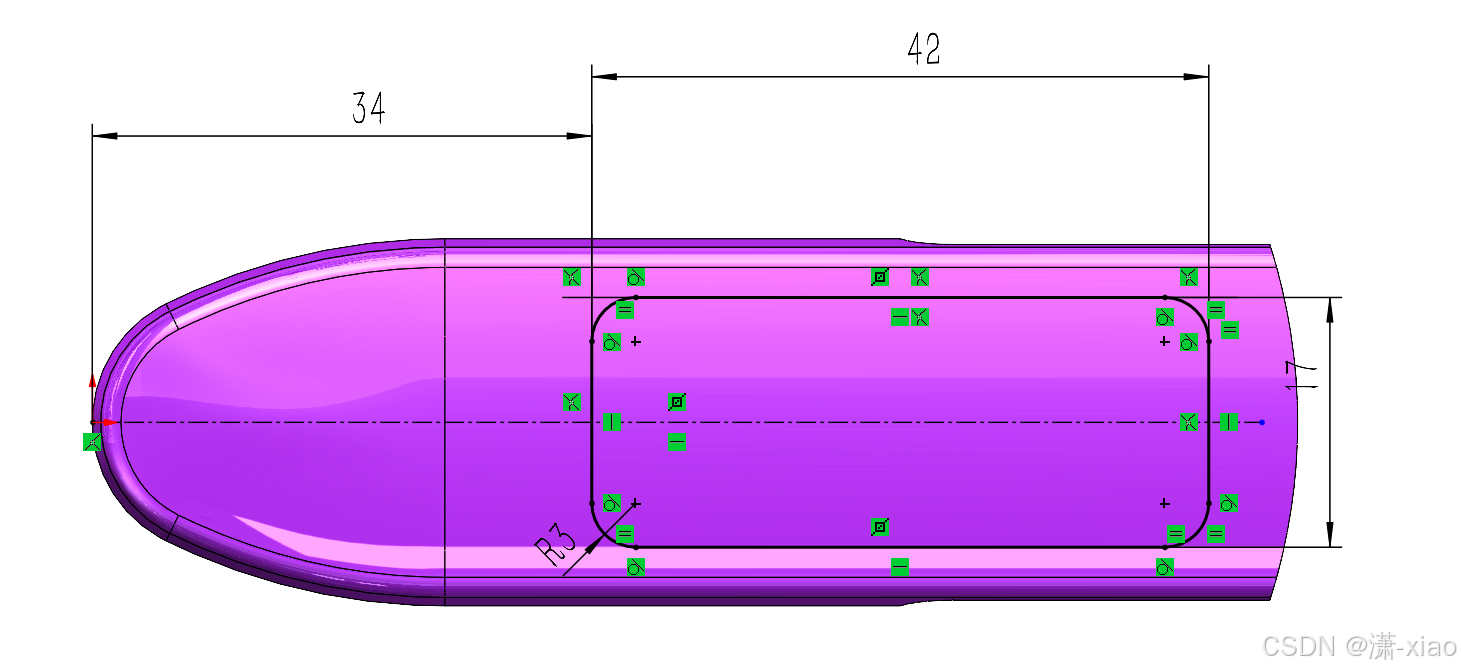

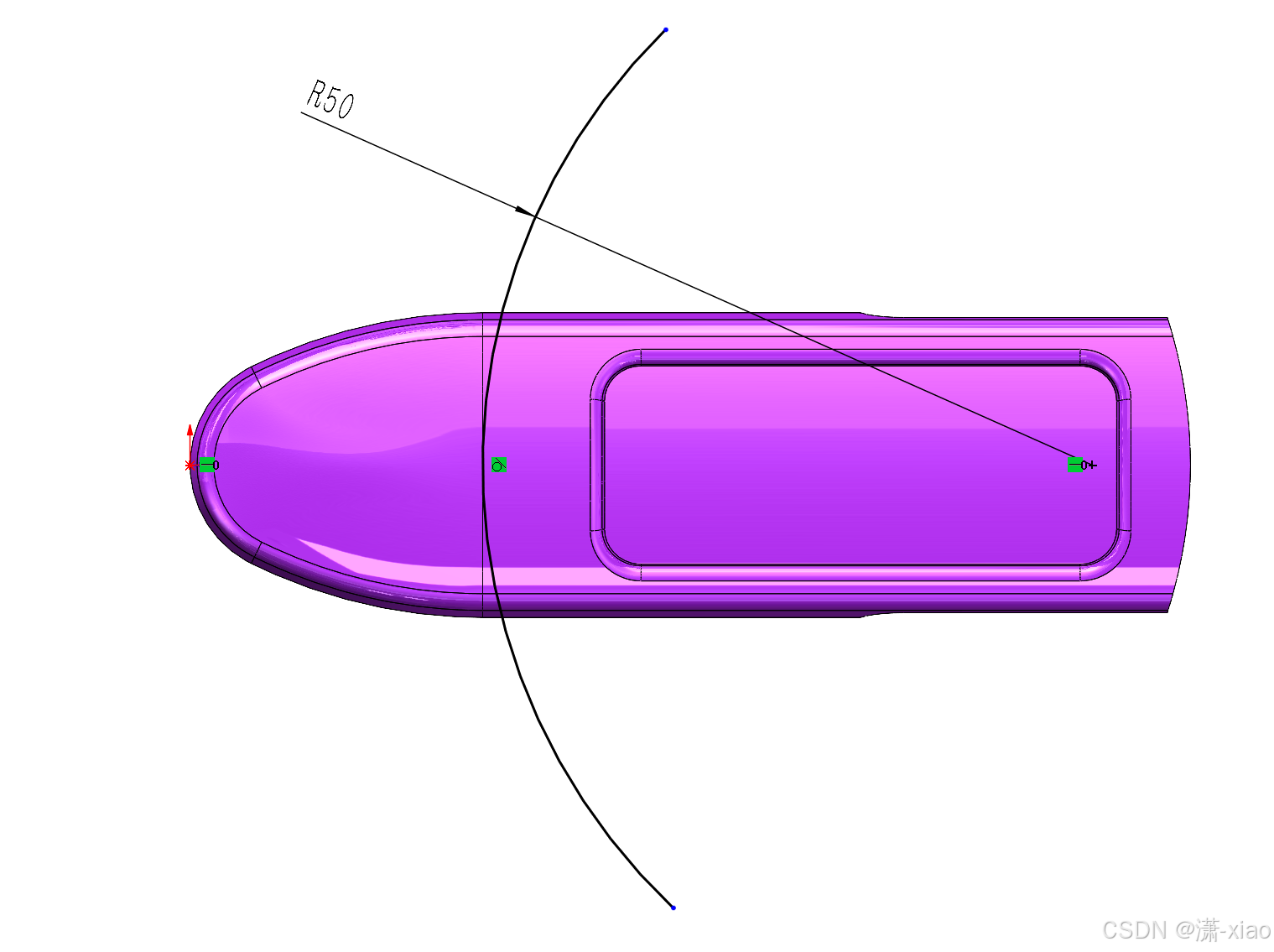

36. 隐藏另外一个实体，上视基准面绘制草图

在这里插入图片描述

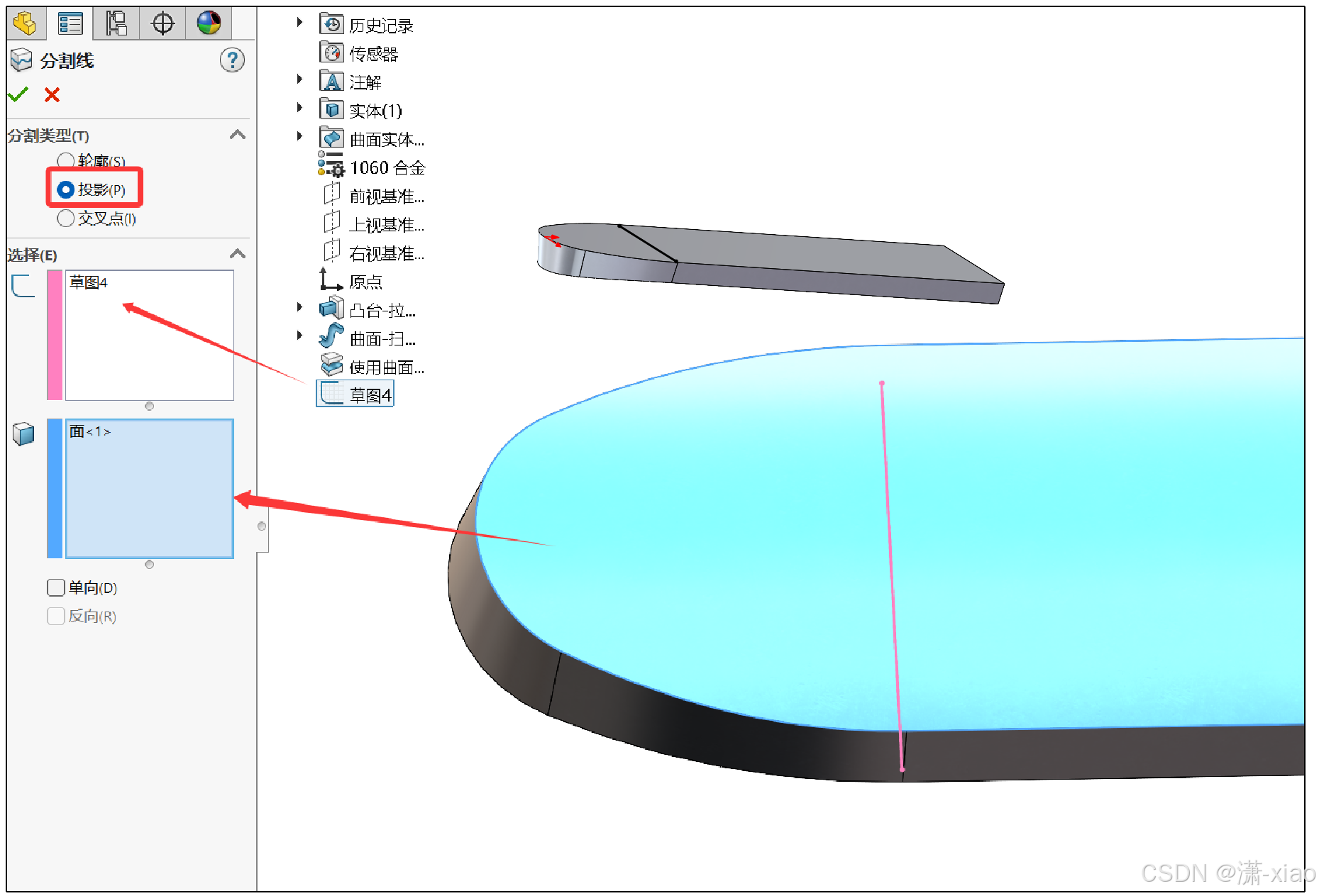

37. 用分割线分割出表面的一块曲面

在这里插入图片描述

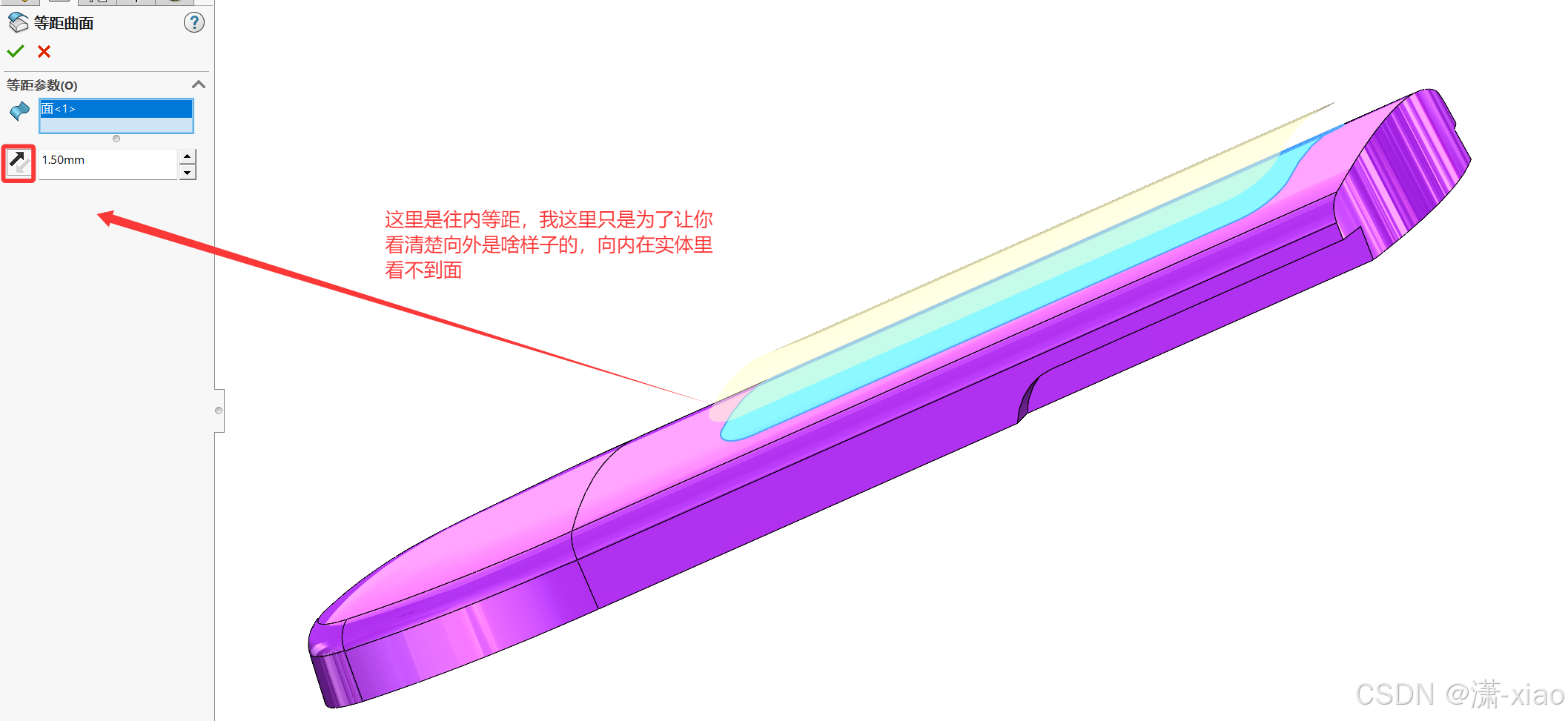

38. 用等距曲面，将表面上的分割曲面向内（下）等距1.5

在这里插入图片描述

39. 右视基准面绘制草图，画一条直线

在这里插入图片描述

40. 创建直纹曲面，将实体隐藏，做完再显示

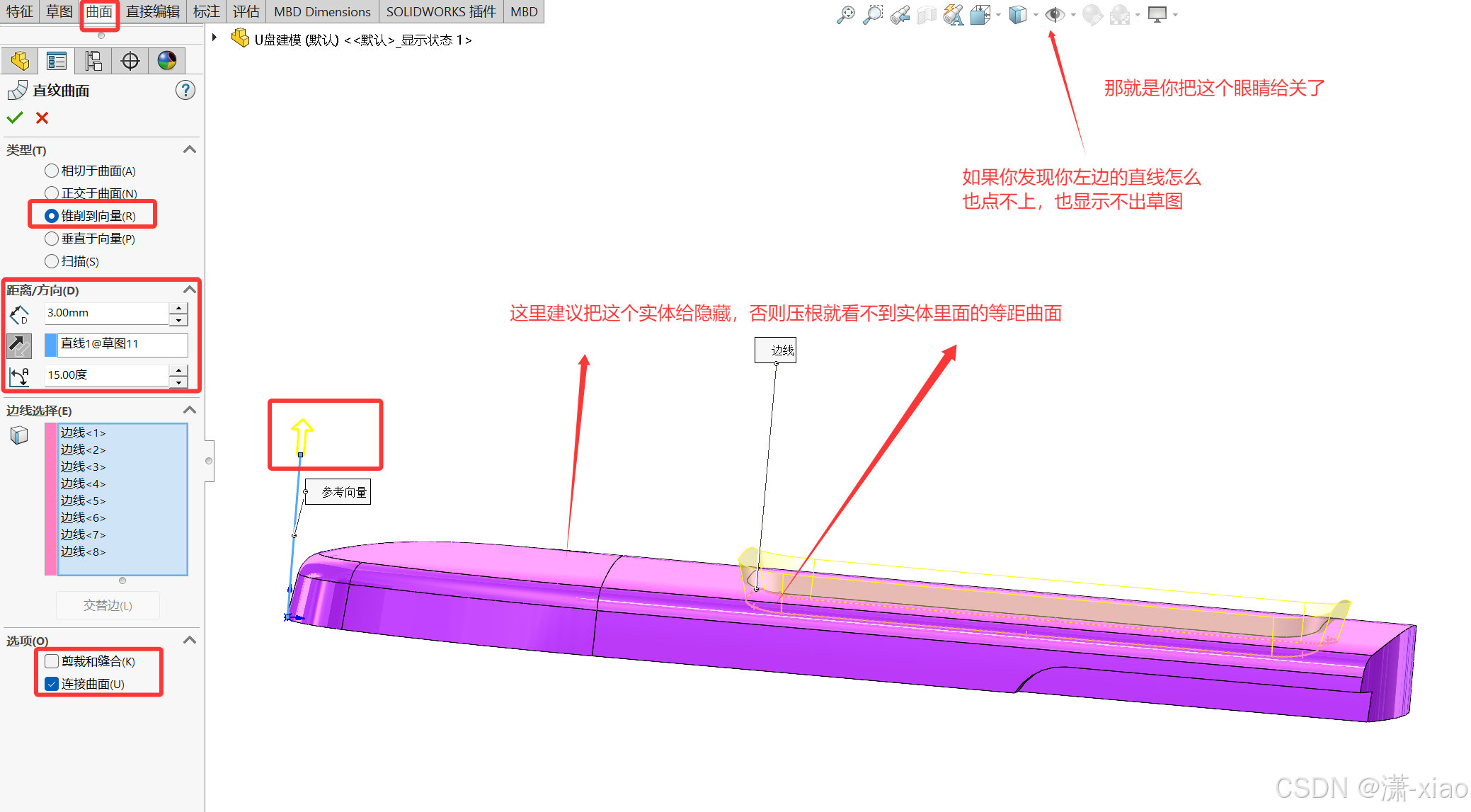

在这里插入图片描述
在这里插入图片描述

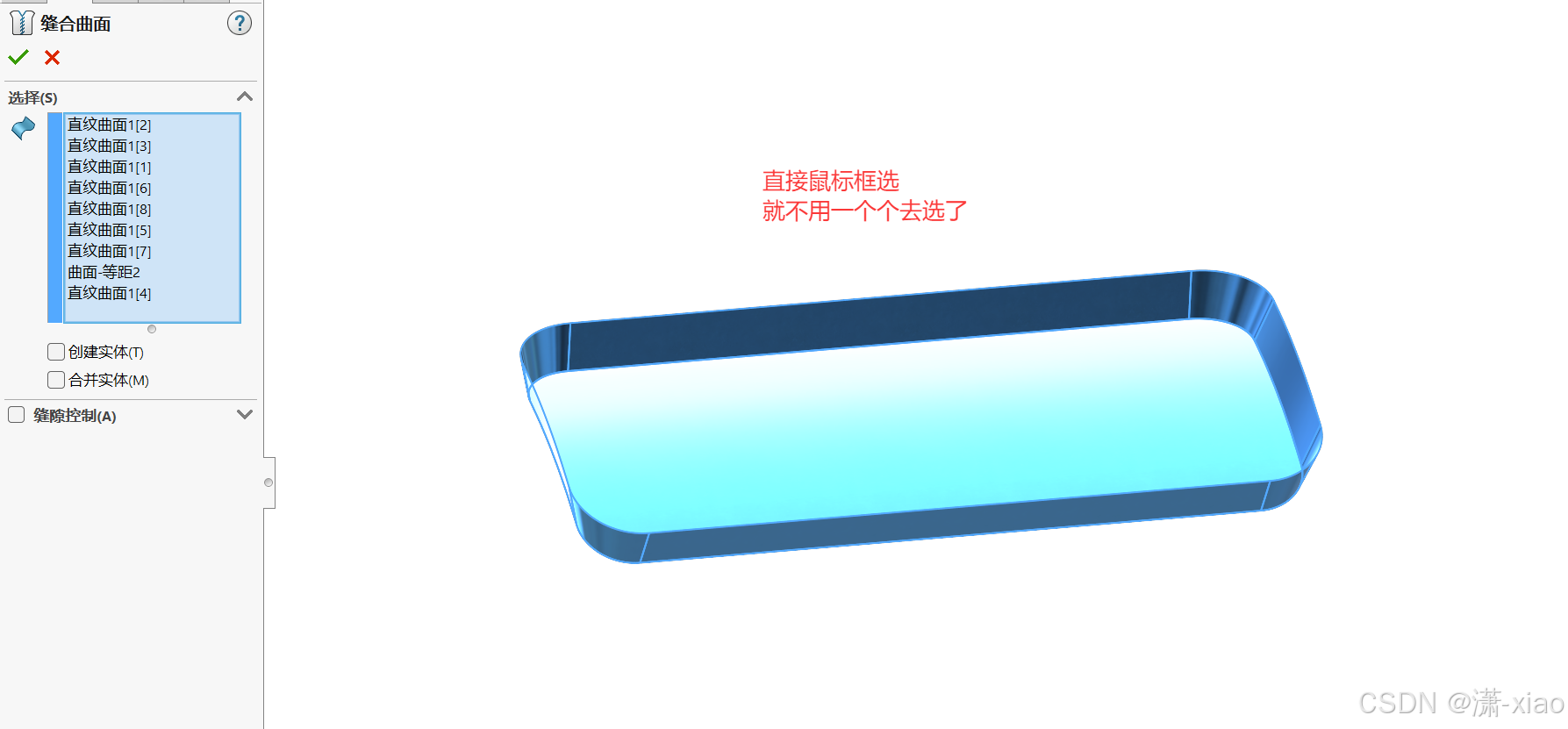

41. 将直纹曲面与前面的等距曲面用缝合曲面合成一个曲面实体

在这里插入图片描述

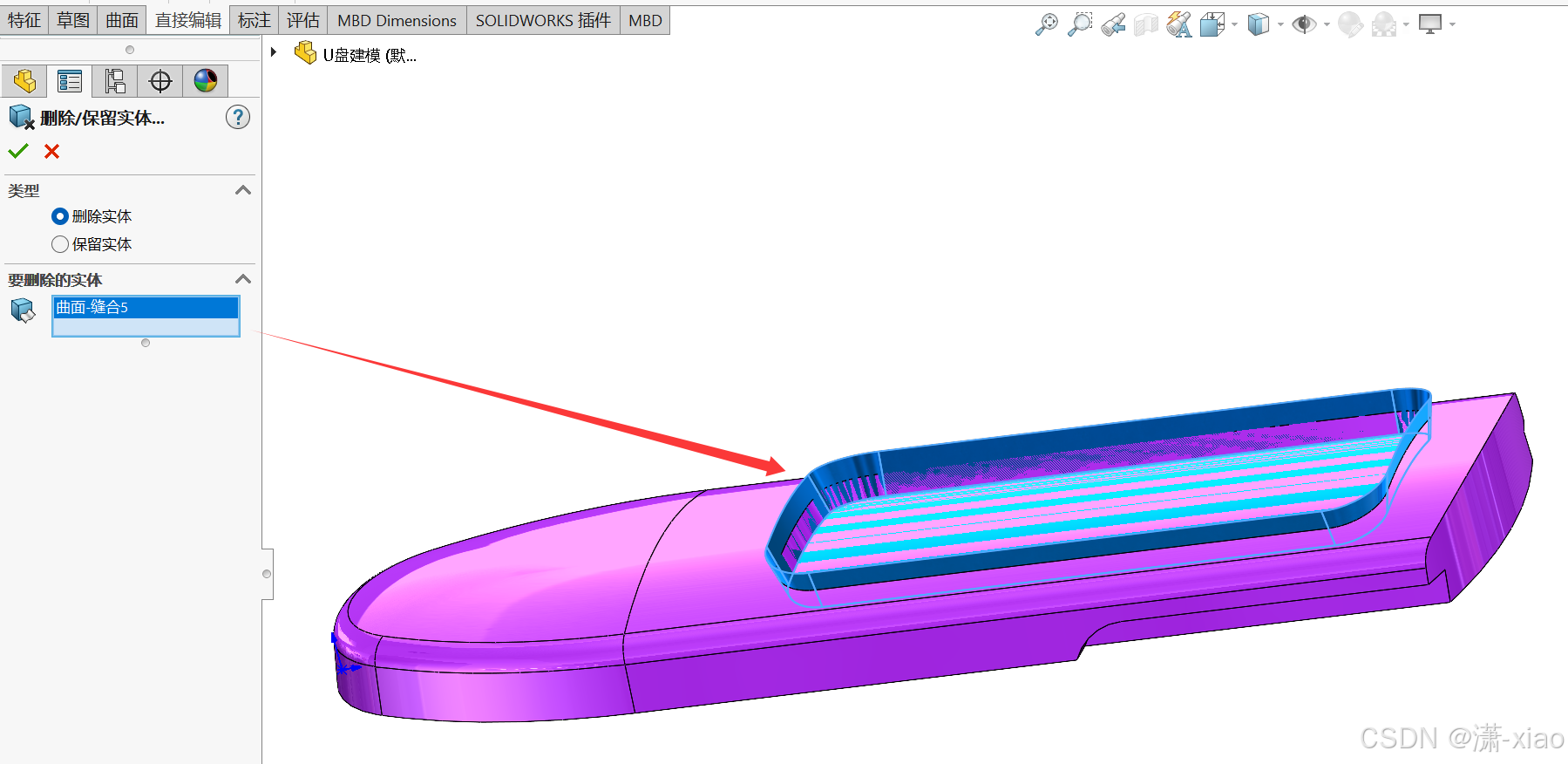

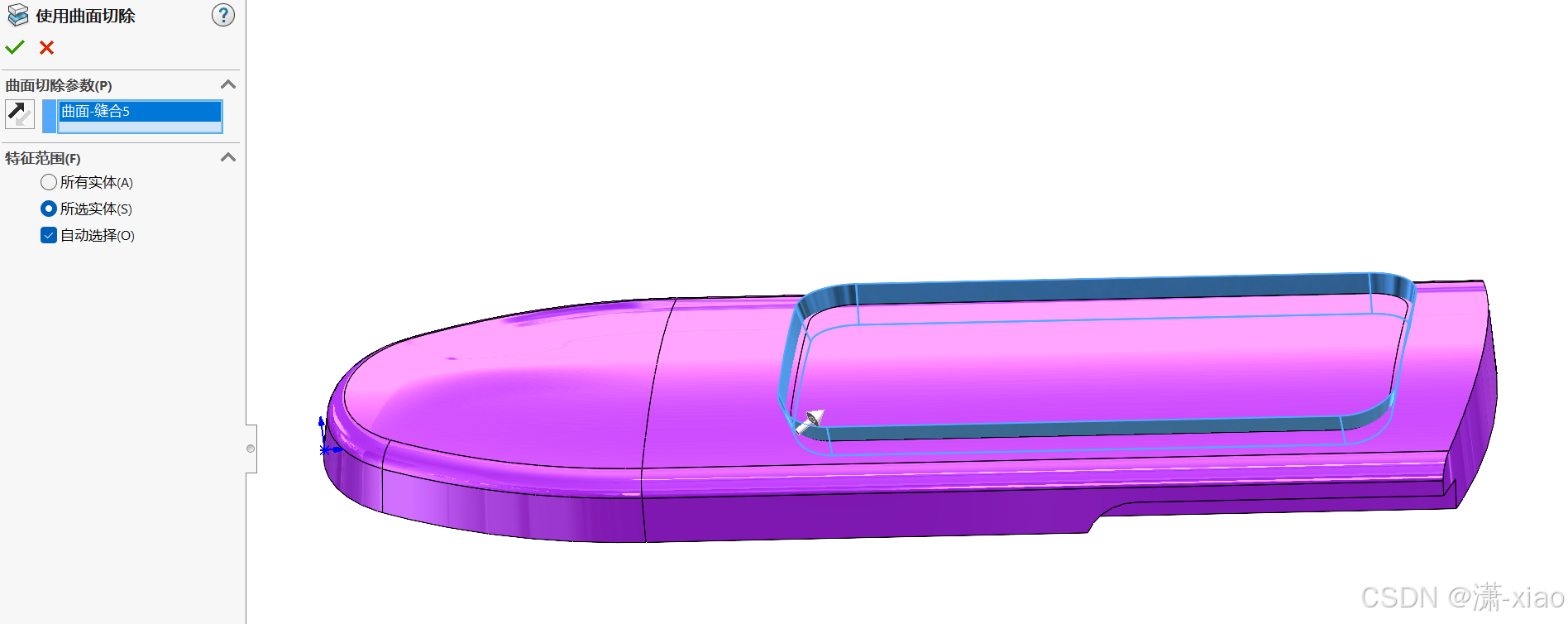

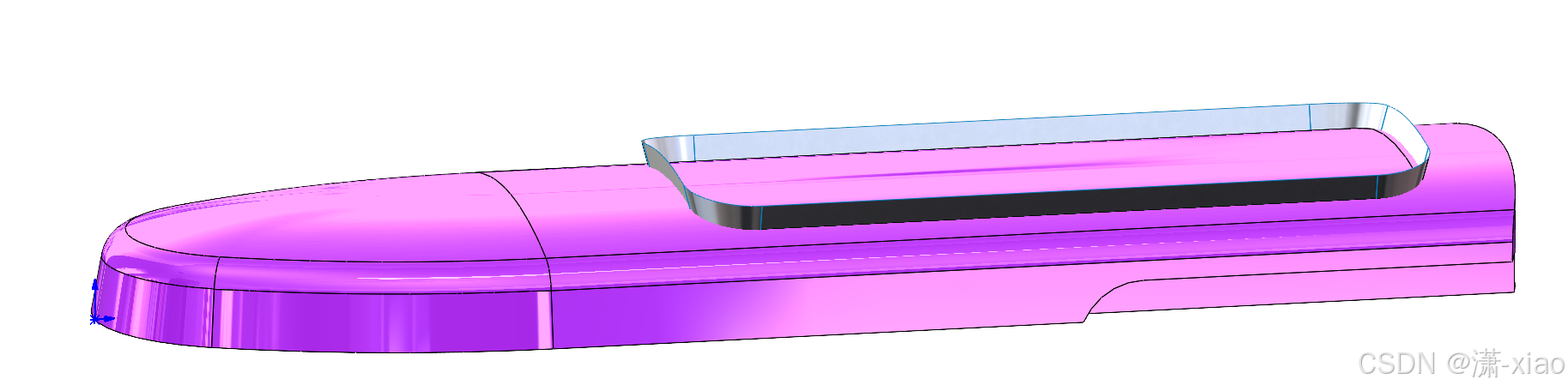

42. 用上一步合并的曲面实体，进行曲面切除。再用直接编辑中的删除保留实体删除这个曲面实体

在这里插入图片描述
在这里插入图片描述

43. 创建圆角，半径为1

在这里插入图片描述

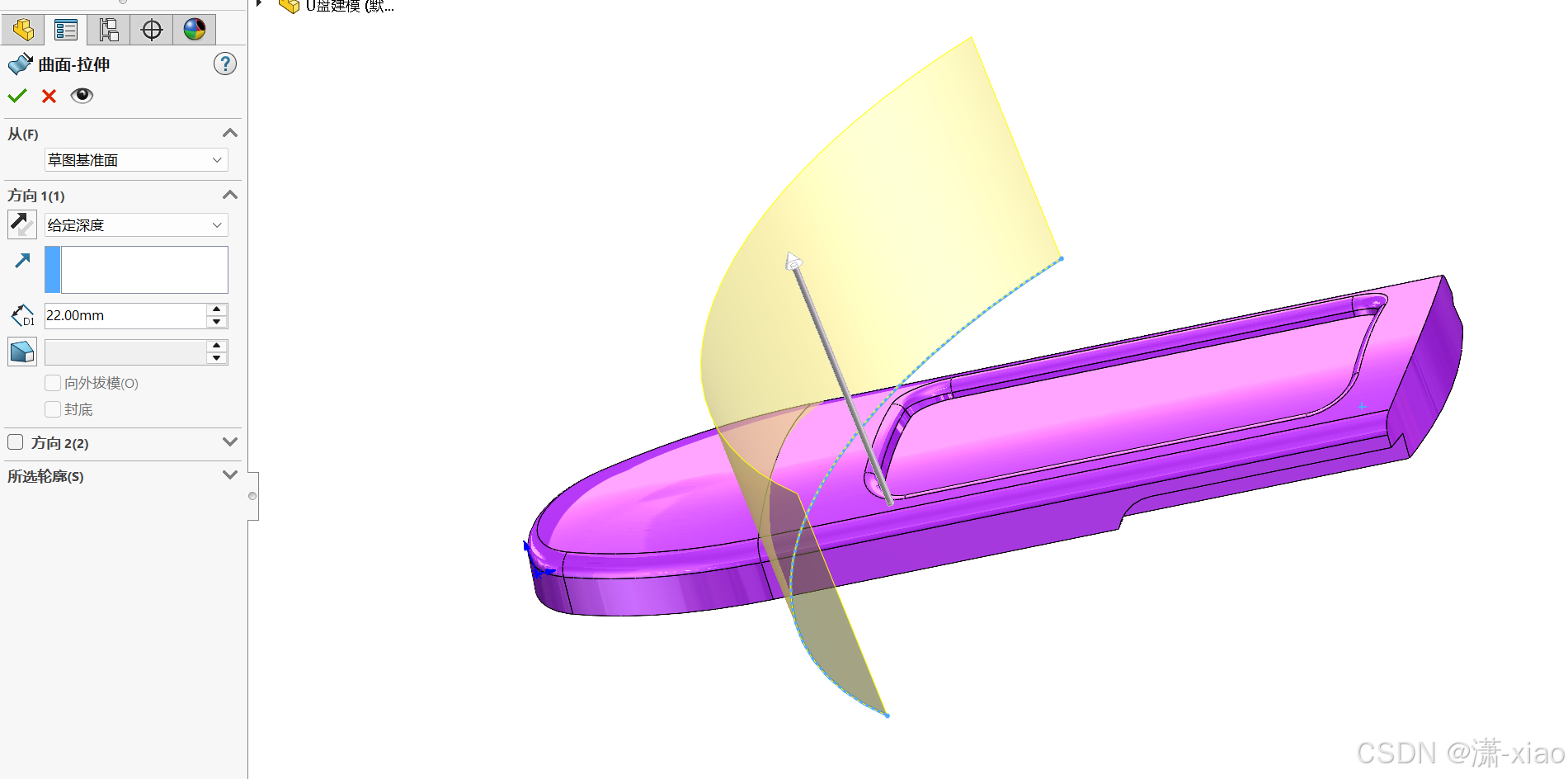

44. 上视基准面画草图，拉伸曲面

在这里插入图片描述
在这里插入图片描述

45. 用上一步拉伸曲面做分割（直接编辑中的分割），保留两个实体

在这里插入图片描述

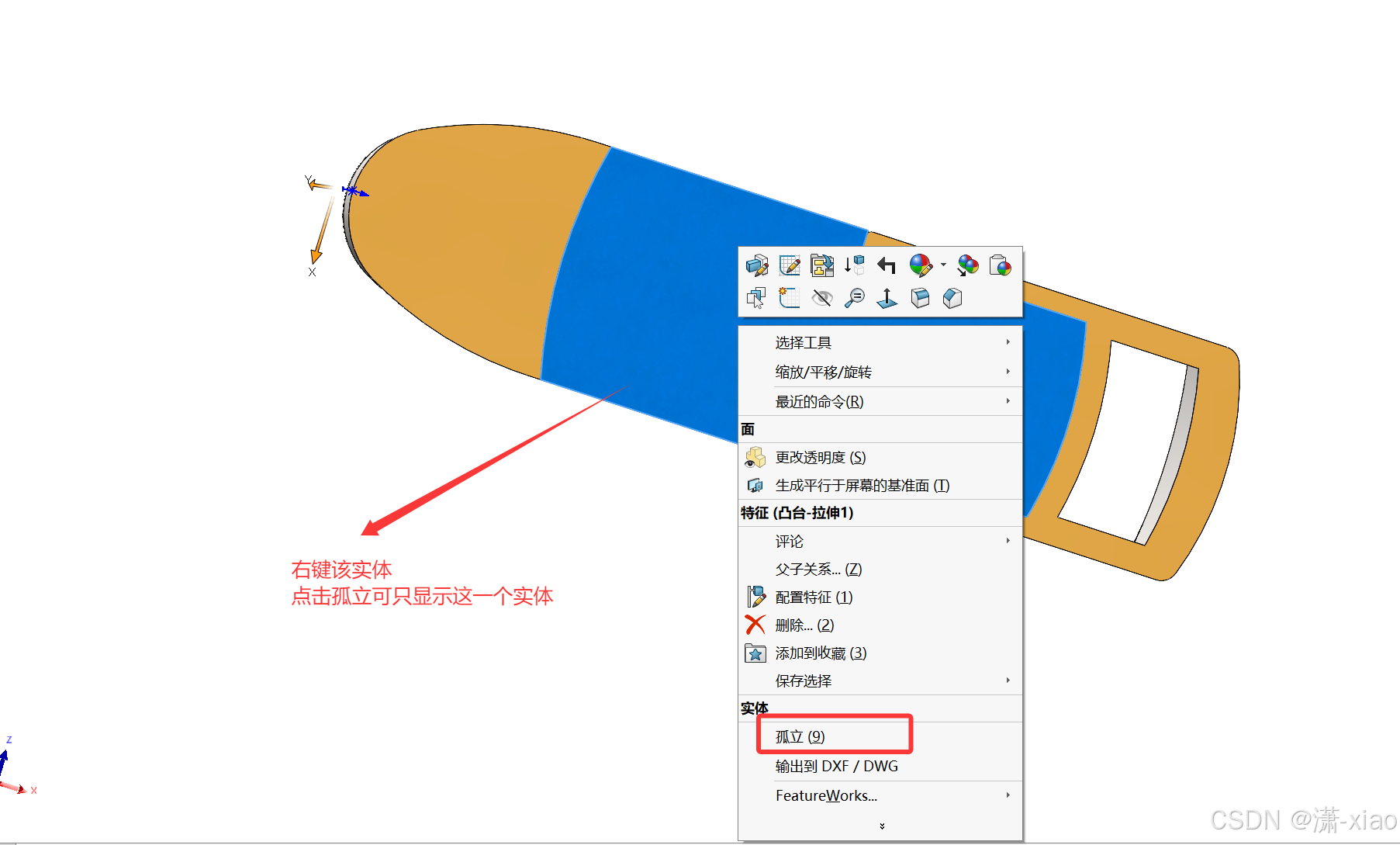

46. 介绍一个小技巧孤立的用法，只显示出一个实体

在这里插入图片描述

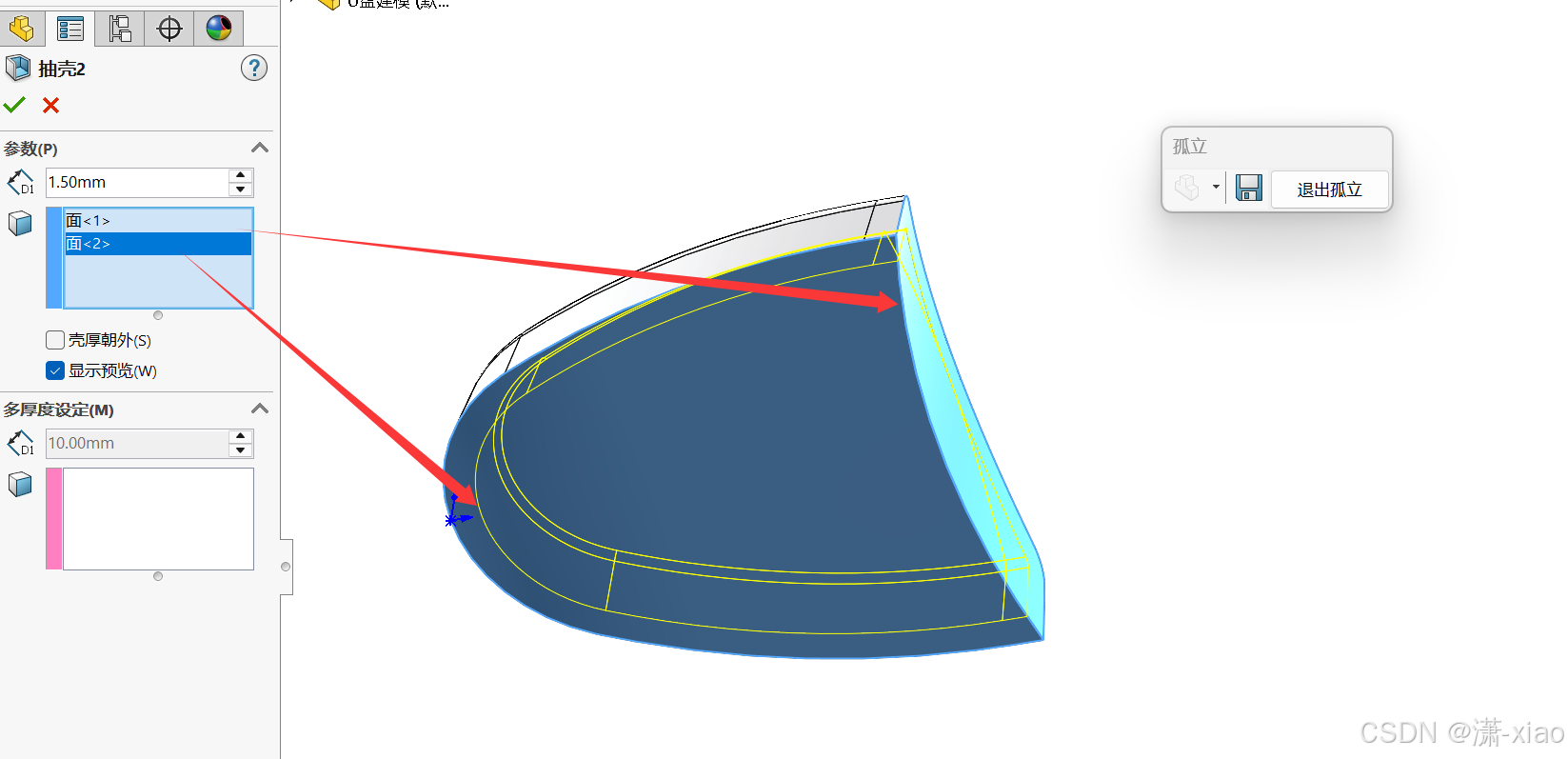

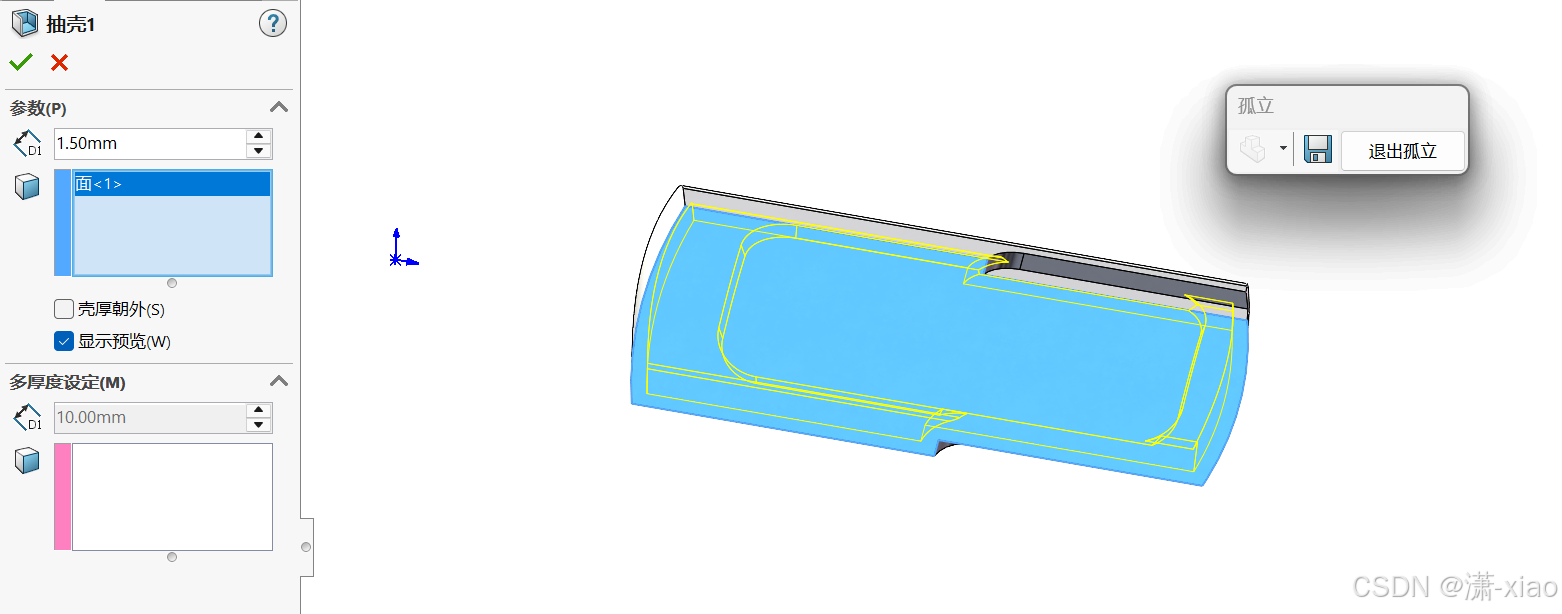

47. 对中间实体进行抽壳，厚度为1.5

在这里插入图片描述

48. 对头部实体做抽壳，厚度为1.5

在这里插入图片描述

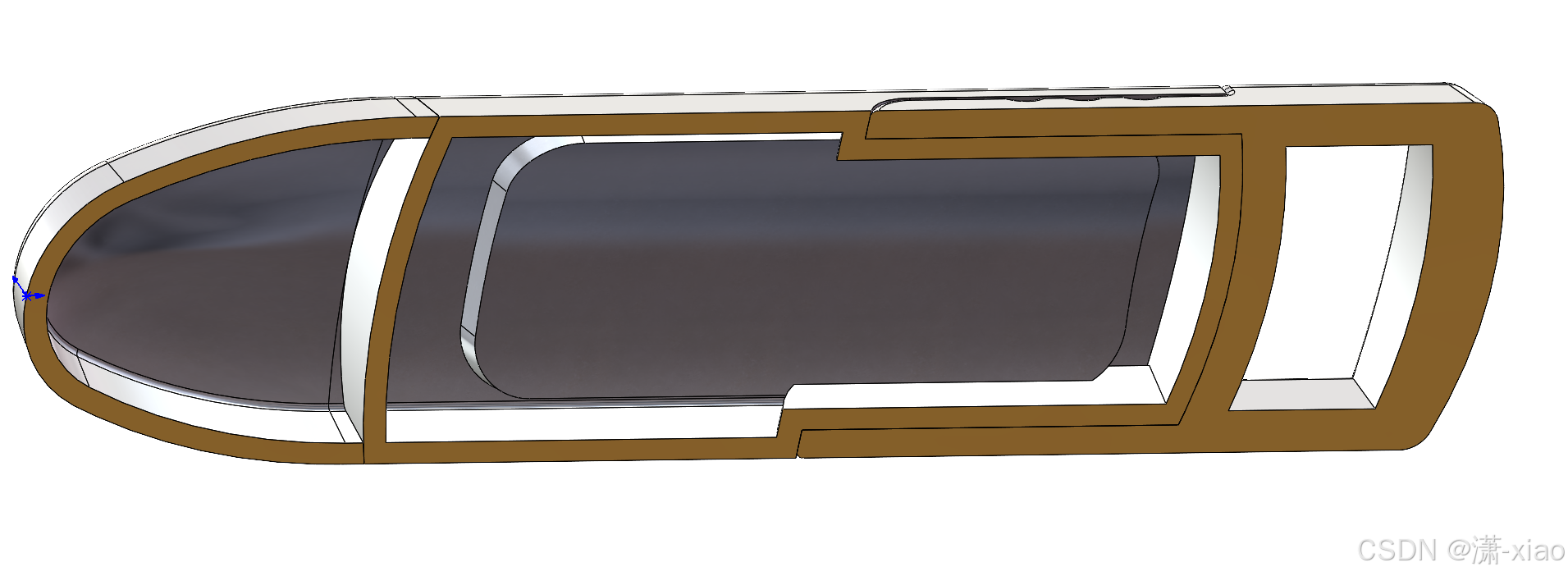

49. 抽壳两次的模型

在这里插入图片描述

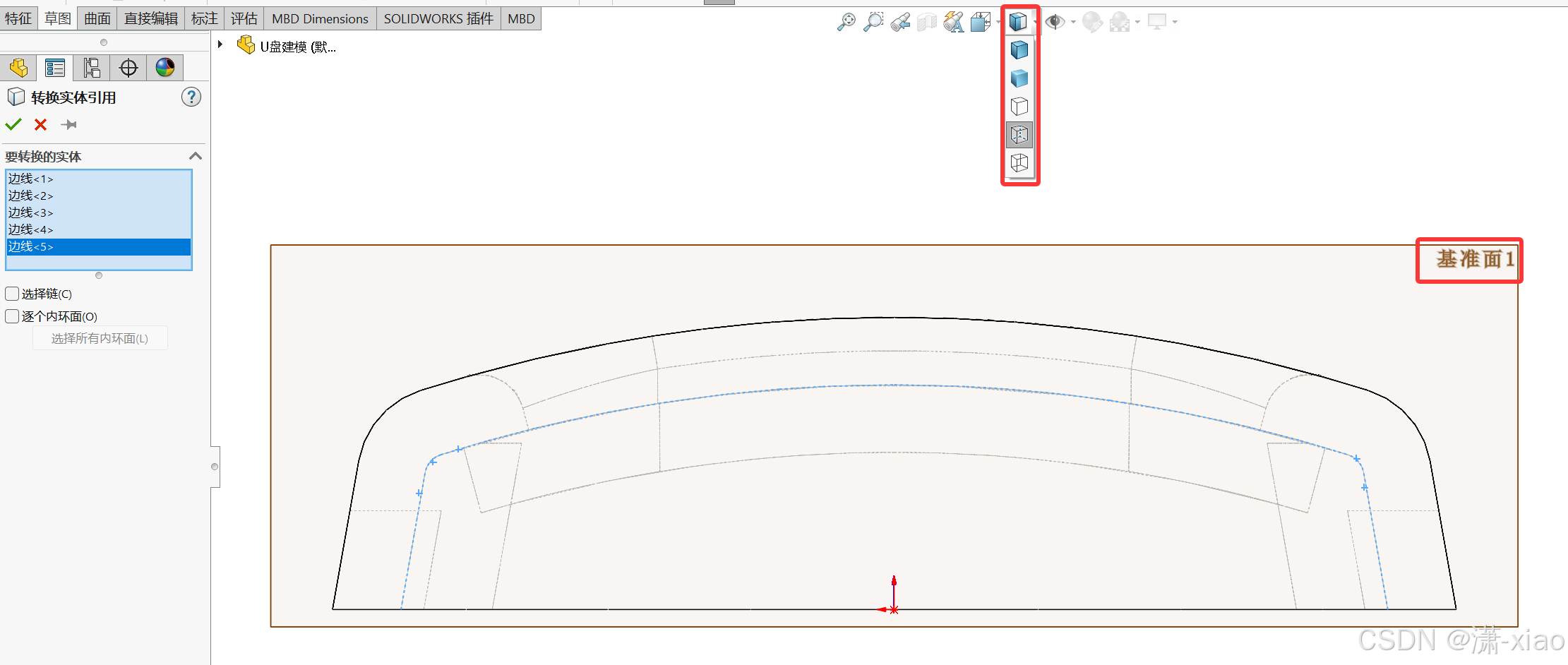

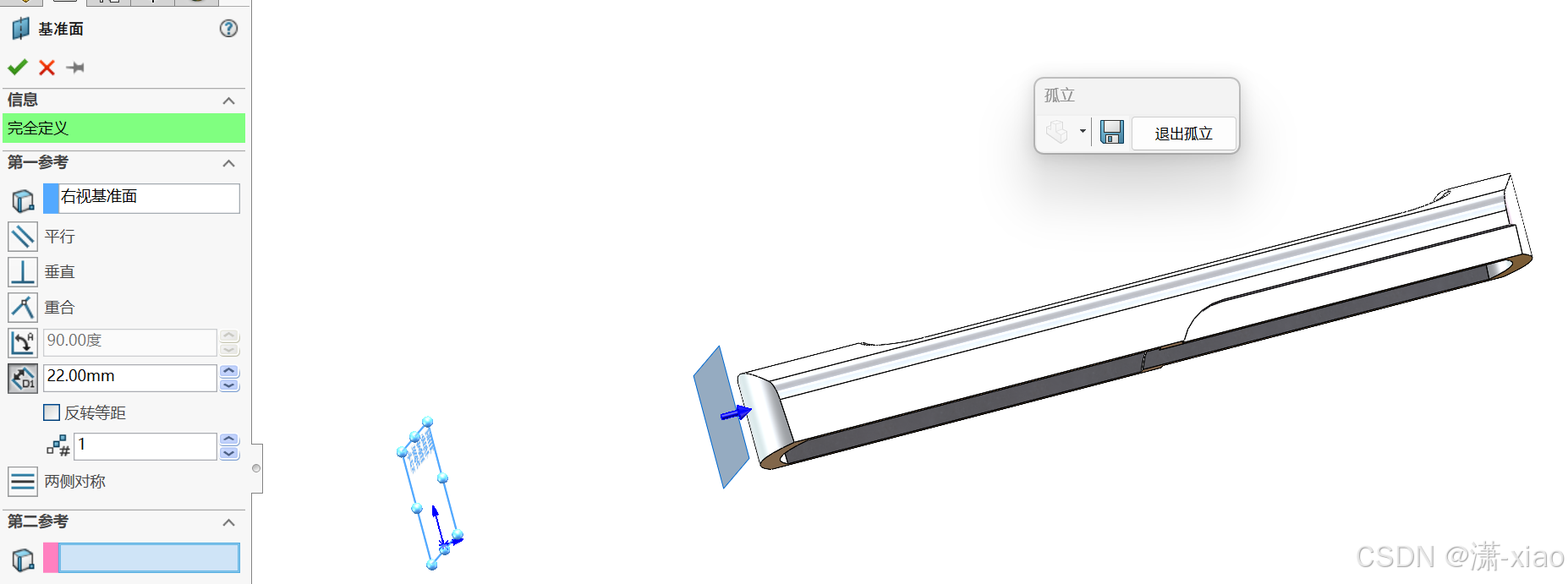

50. 隐藏头部实体，以右视基准面等距22，创建基准面，在此基准面上画草图，转换实体引用

在这里插入图片描述

这里要转换实体观察类型，否则看不到线框，转换实体引用后，别忘了用直线连接底部

在这里插入图片描述

51. 拉伸上一步草图，成形到实体

在这里插入图片描述

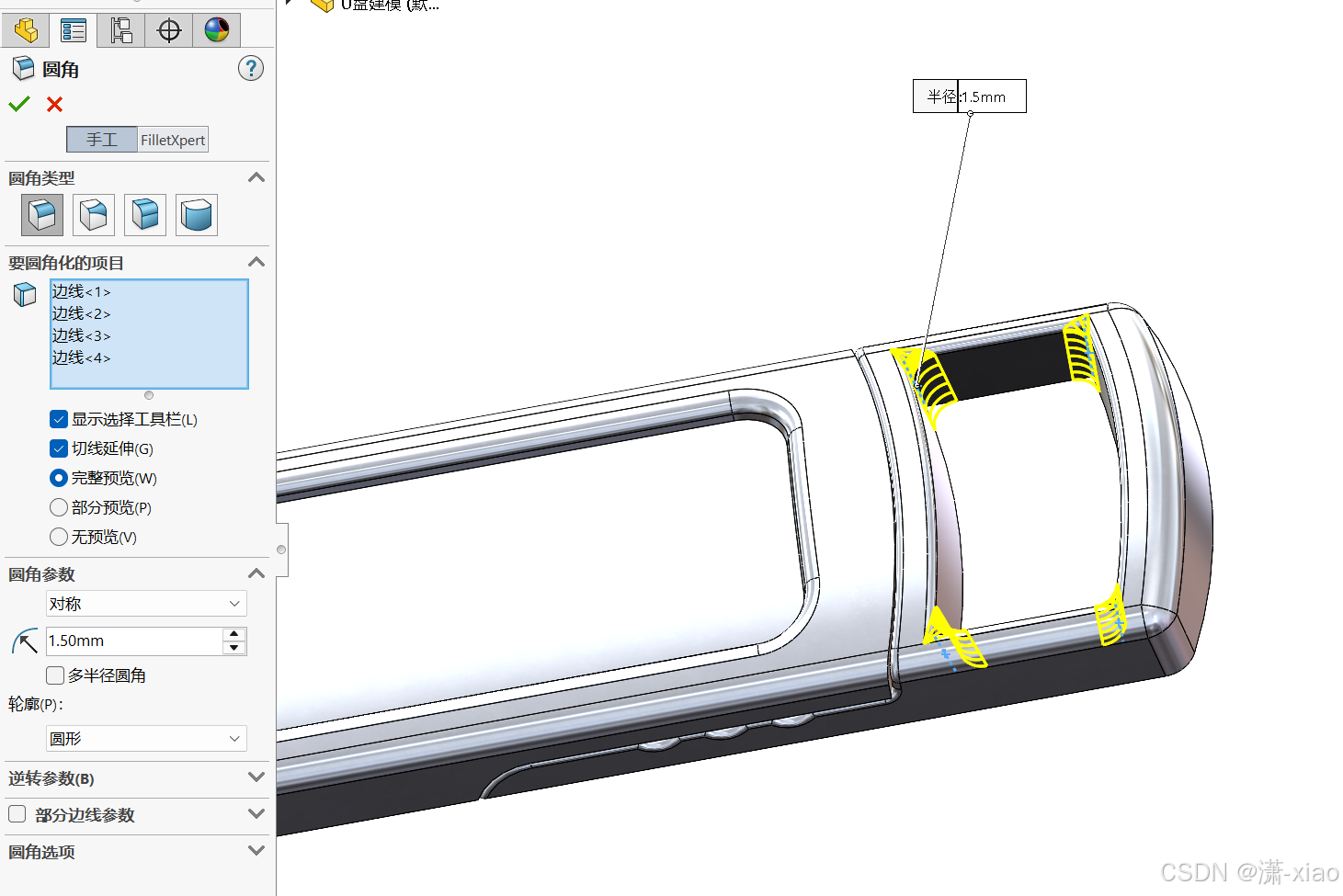

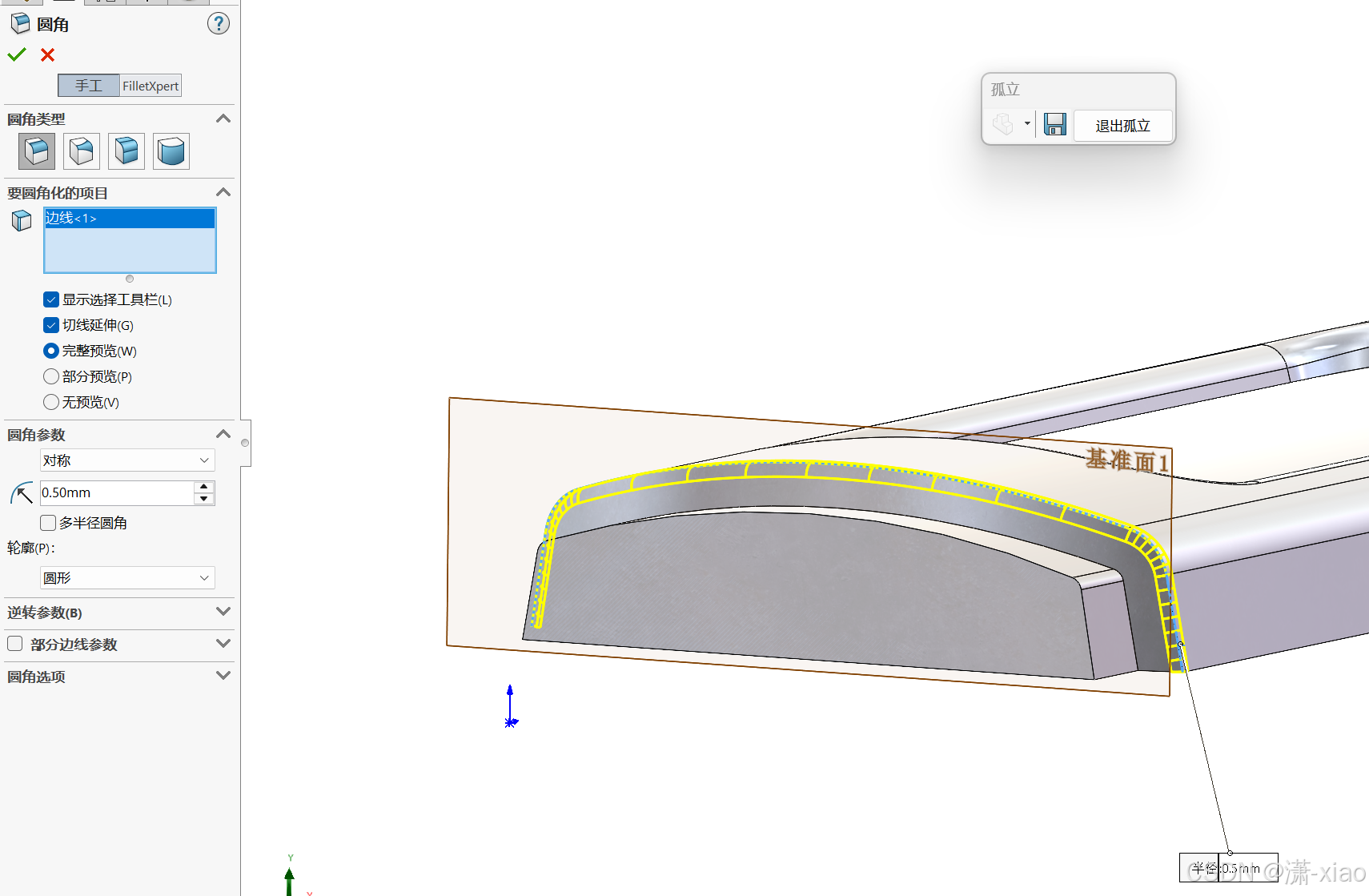

52. 开始圆角（R1.5，R0…5）

在这里插入图片描述

孤立头部实体，进行圆角

在这里插入图片描述

尾部实体圆角（R1.5）

在这里插入图片描述

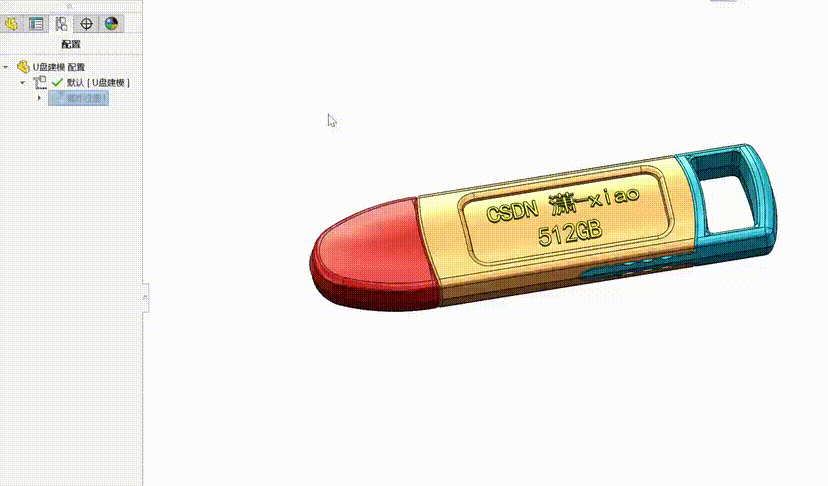

目前完成效果

在这里插入图片描述

53. 这里我建议一个实体一个实体的镜像，不要三个一起镜像。头部，尾部，主体，这三个了零件实体的颜色是各不相同的，你全部一起镜像这颜色就全部乱了，混在一起。还是很难看的

在这里插入图片描述

这就是一起镜像的爆炸视图，镜像后的实体颜色全部乱套了

在这里插入图片描述

54. 现在开始刻字，上视基准面写文字草图。文字的字体建议选择黑体，选择其它字体可能会相机，达不到预期的效果

在这里插入图片描述

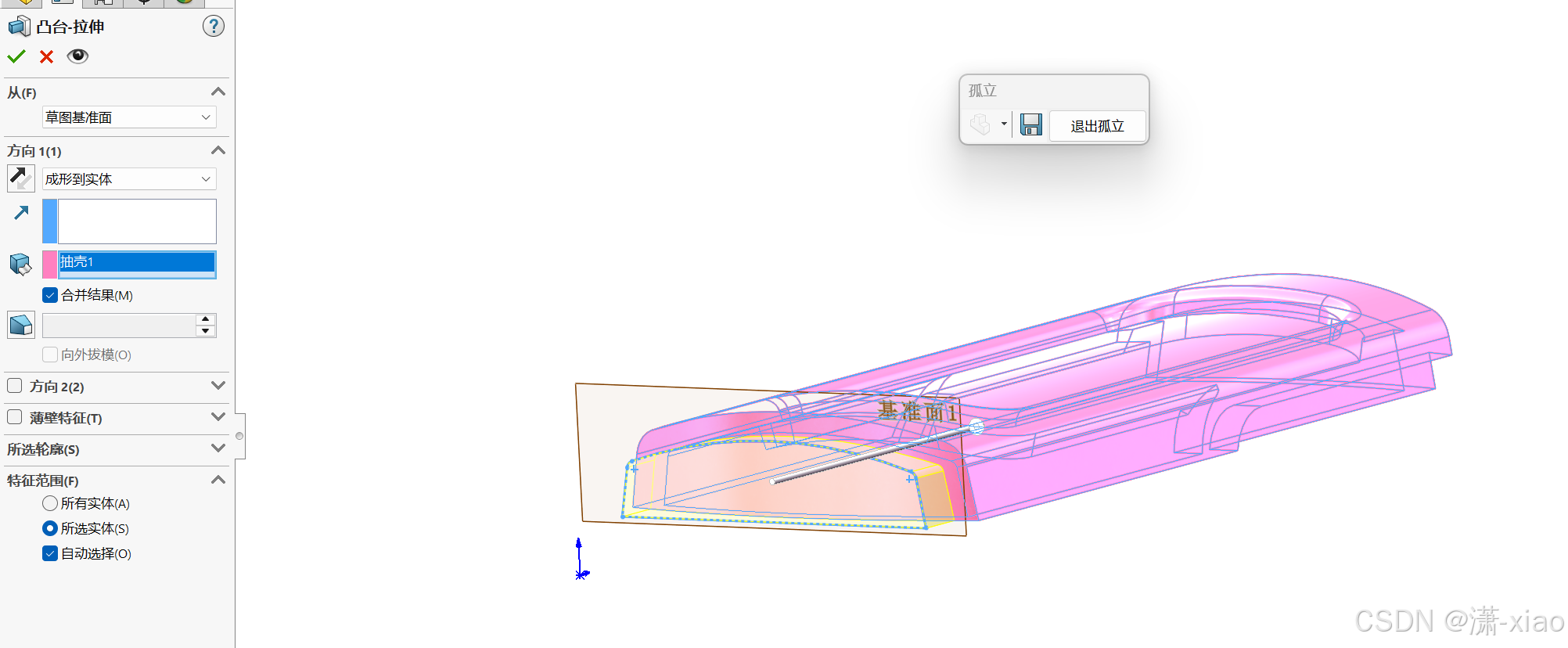

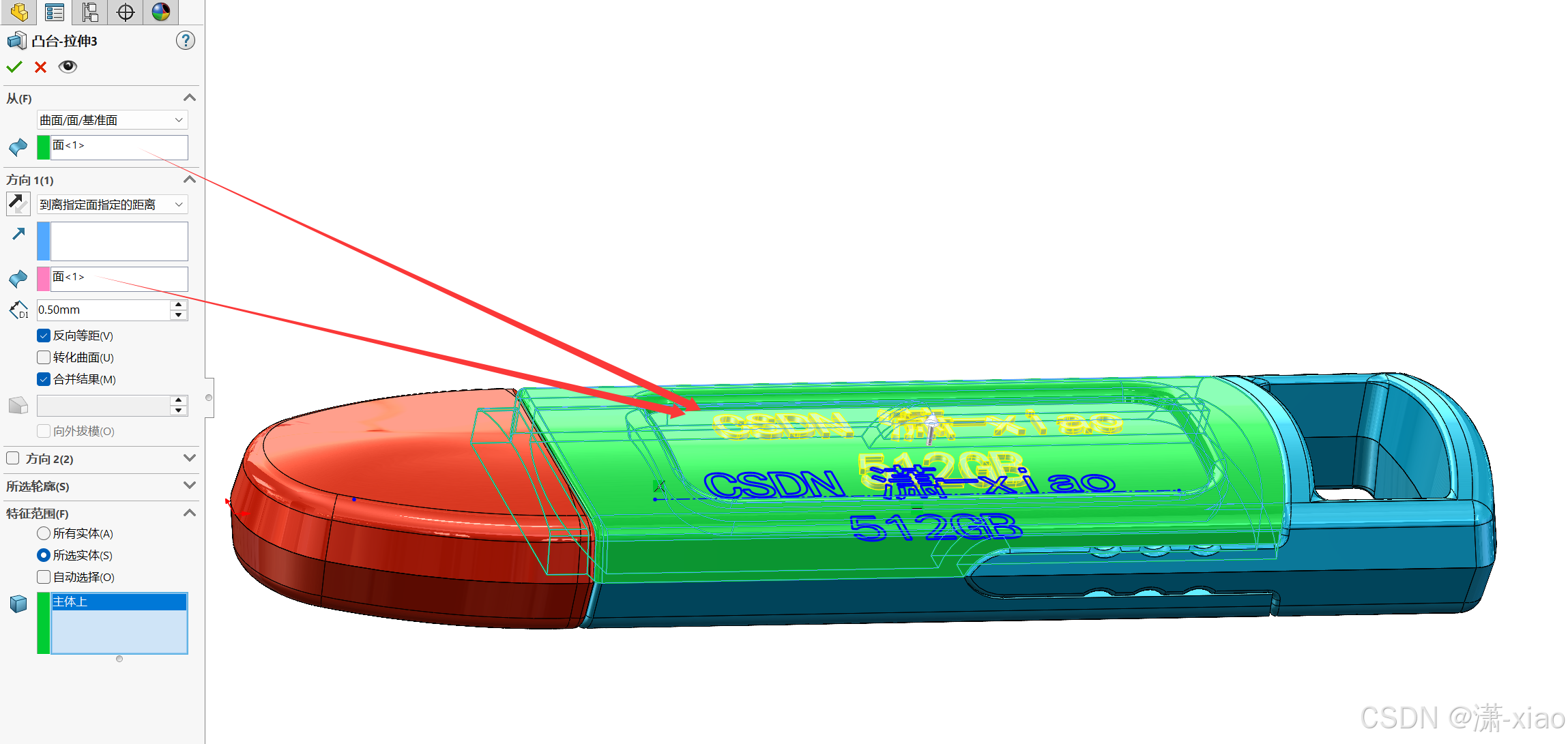

55. 将上一步画的草图进行拉伸（这里也可以使用包覆命令），这里所选实体要自己选择，自动选择的话指不定就把其它实体给一起合并了

在这里插入图片描述

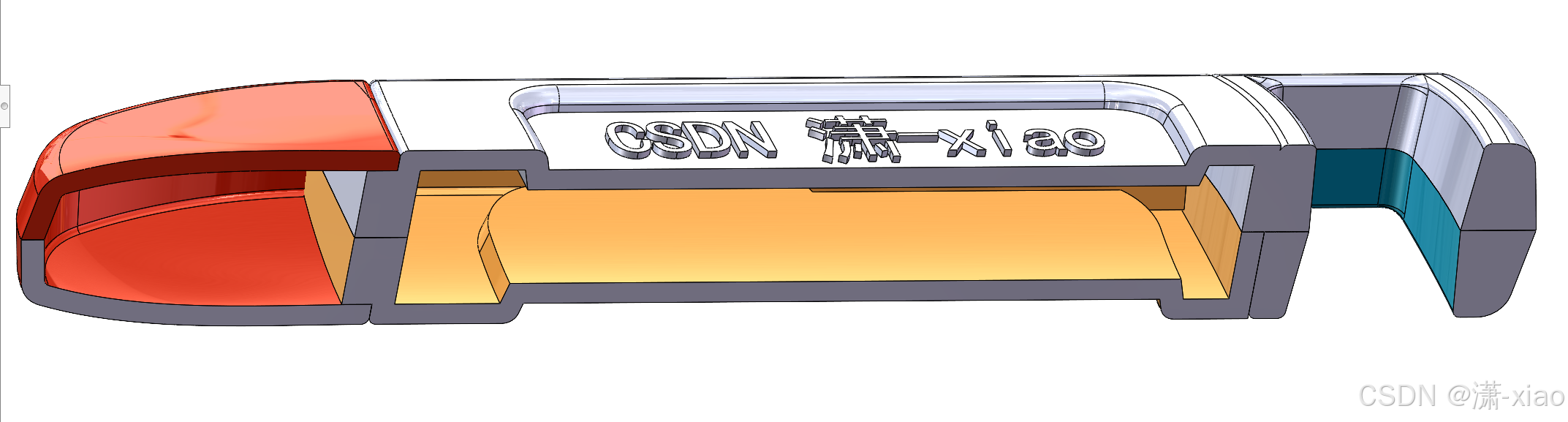

剖视图进行剖开，就能看到内部没拉伸出字体

在这里插入图片描述

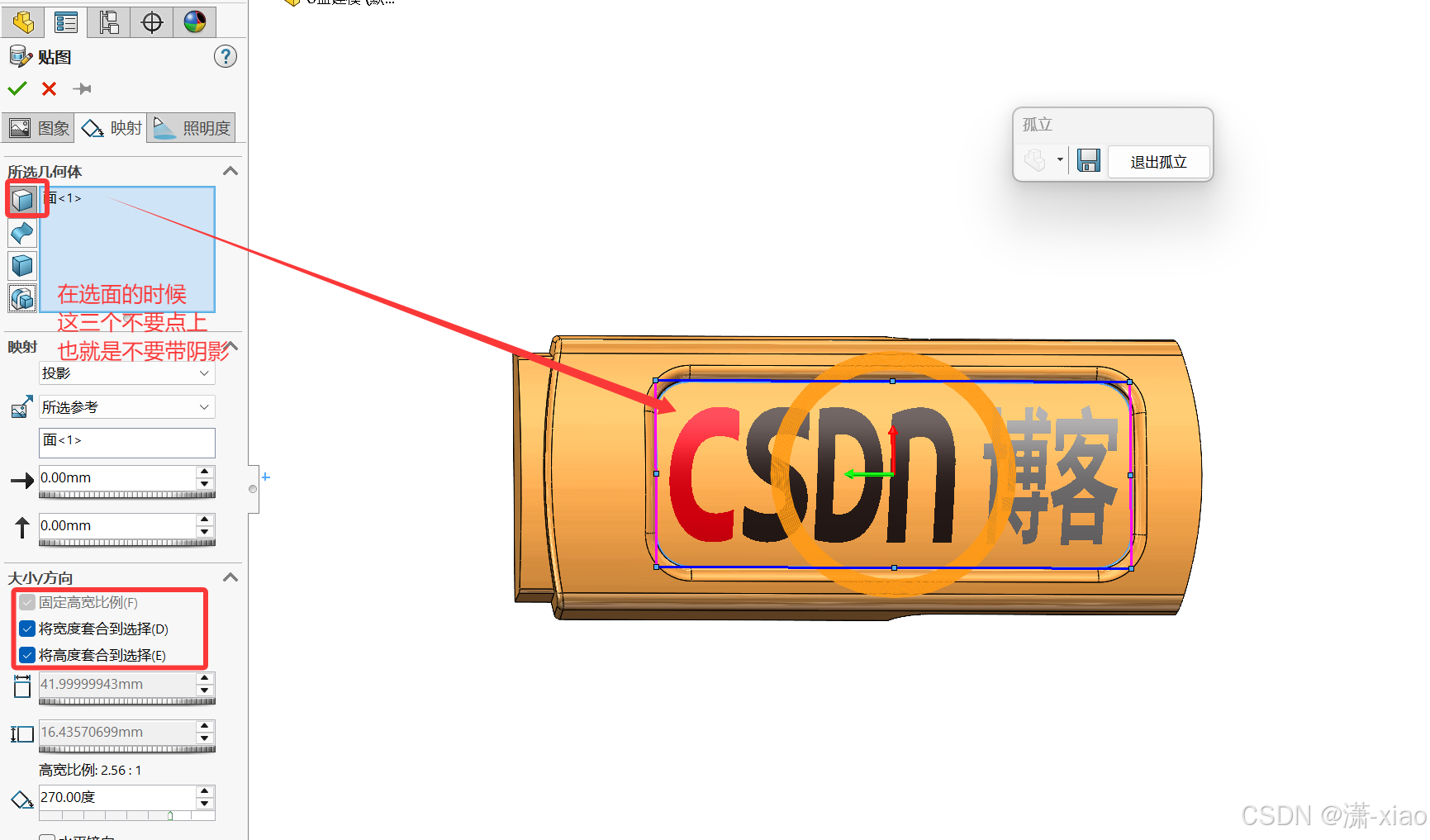

56. 还可以在背面贴上LOGO标注

在这里插入图片描述

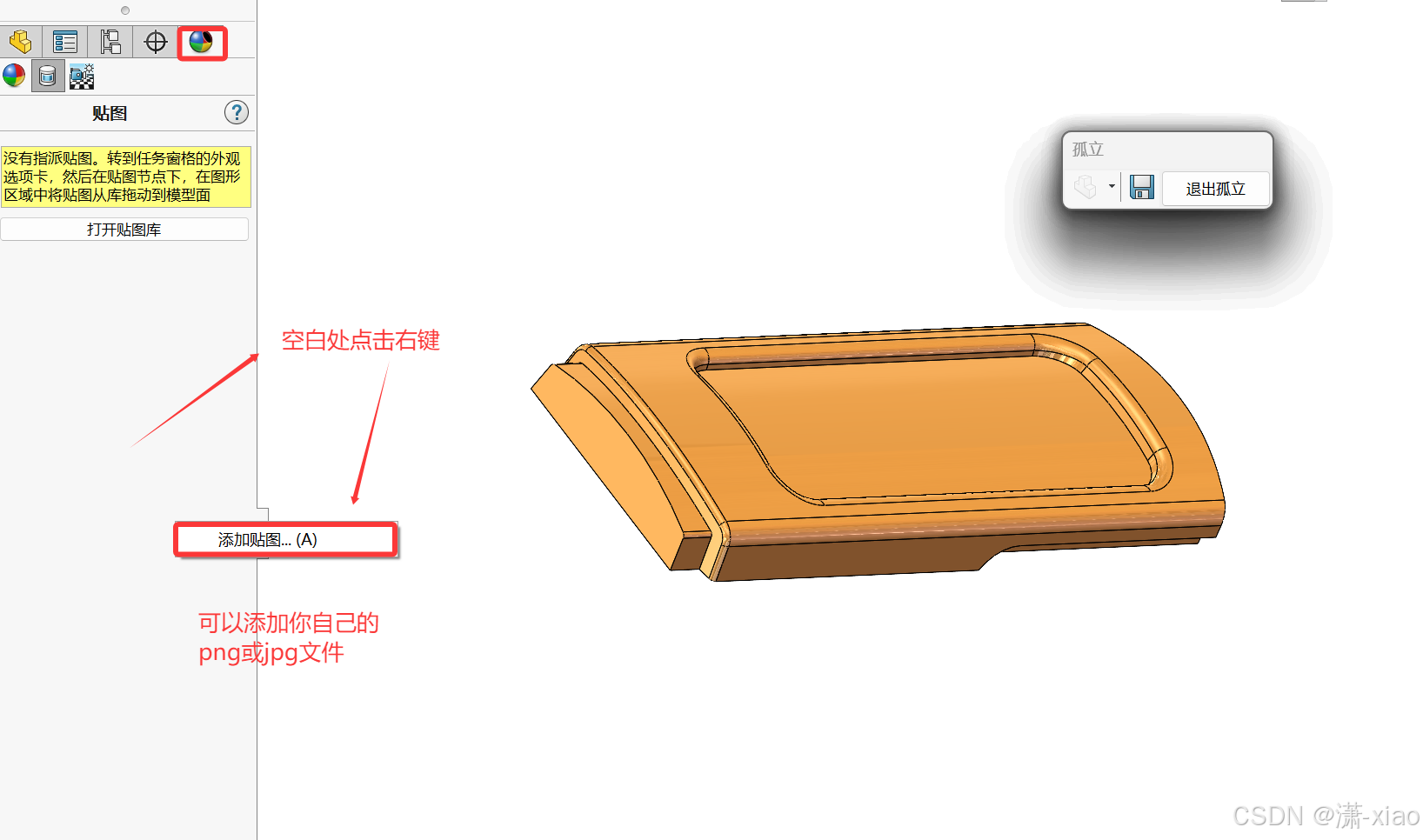

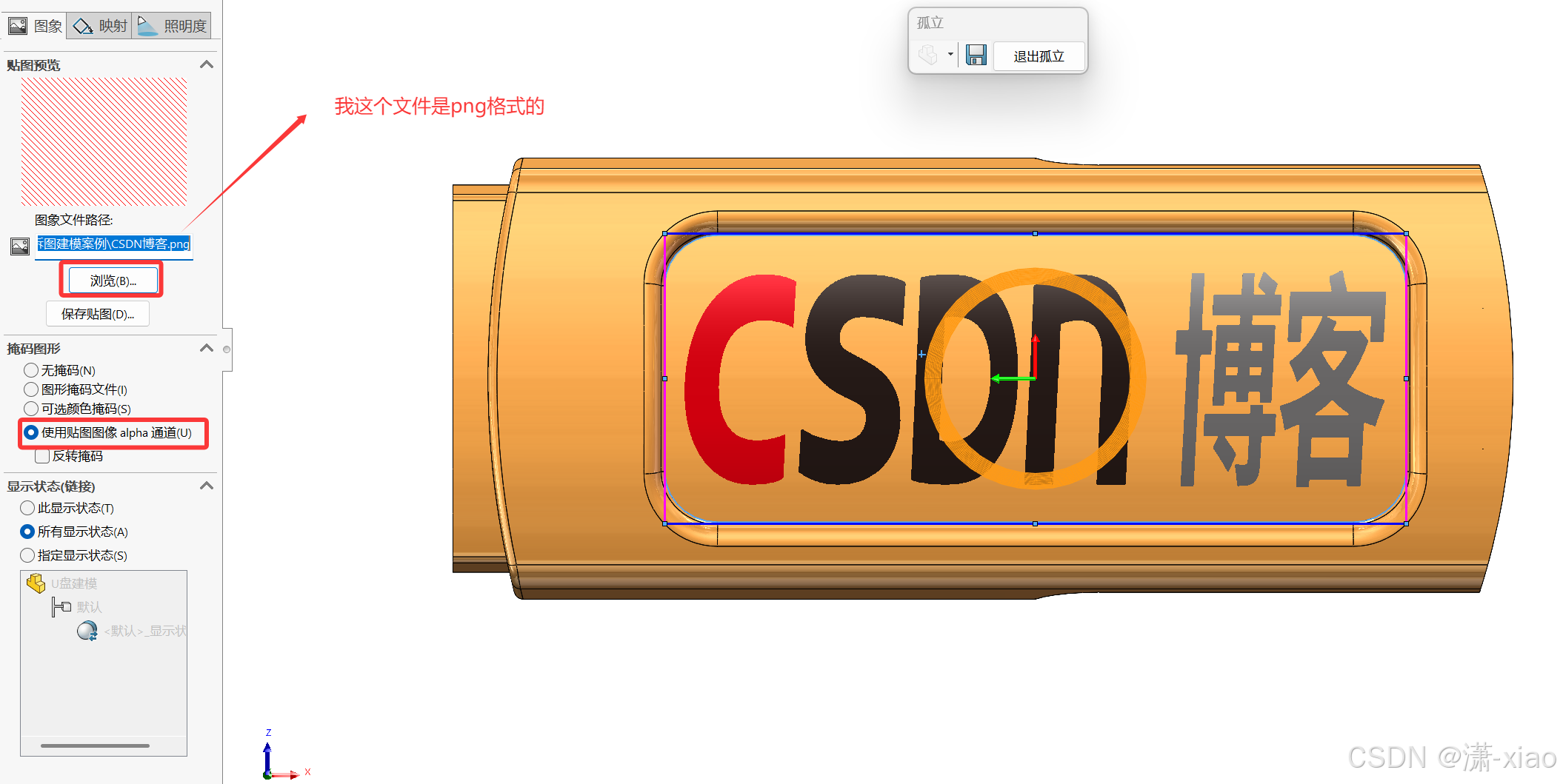

导入图片

在这里插入图片描述

来到映射做进一步的调整

在这里插入图片描述

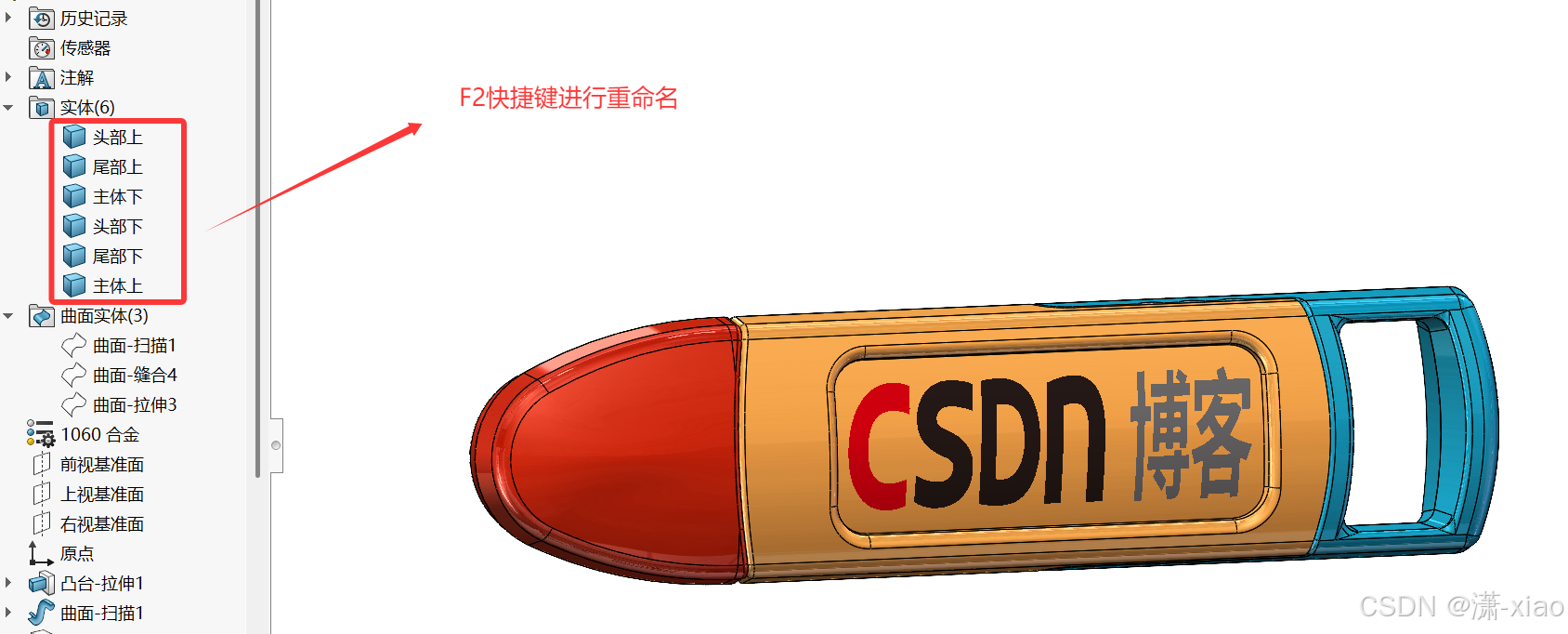

57. 对六个零件实体进行重命名

在这里插入图片描述

58. 隐藏六个零件实体，将曲面实体全部删除

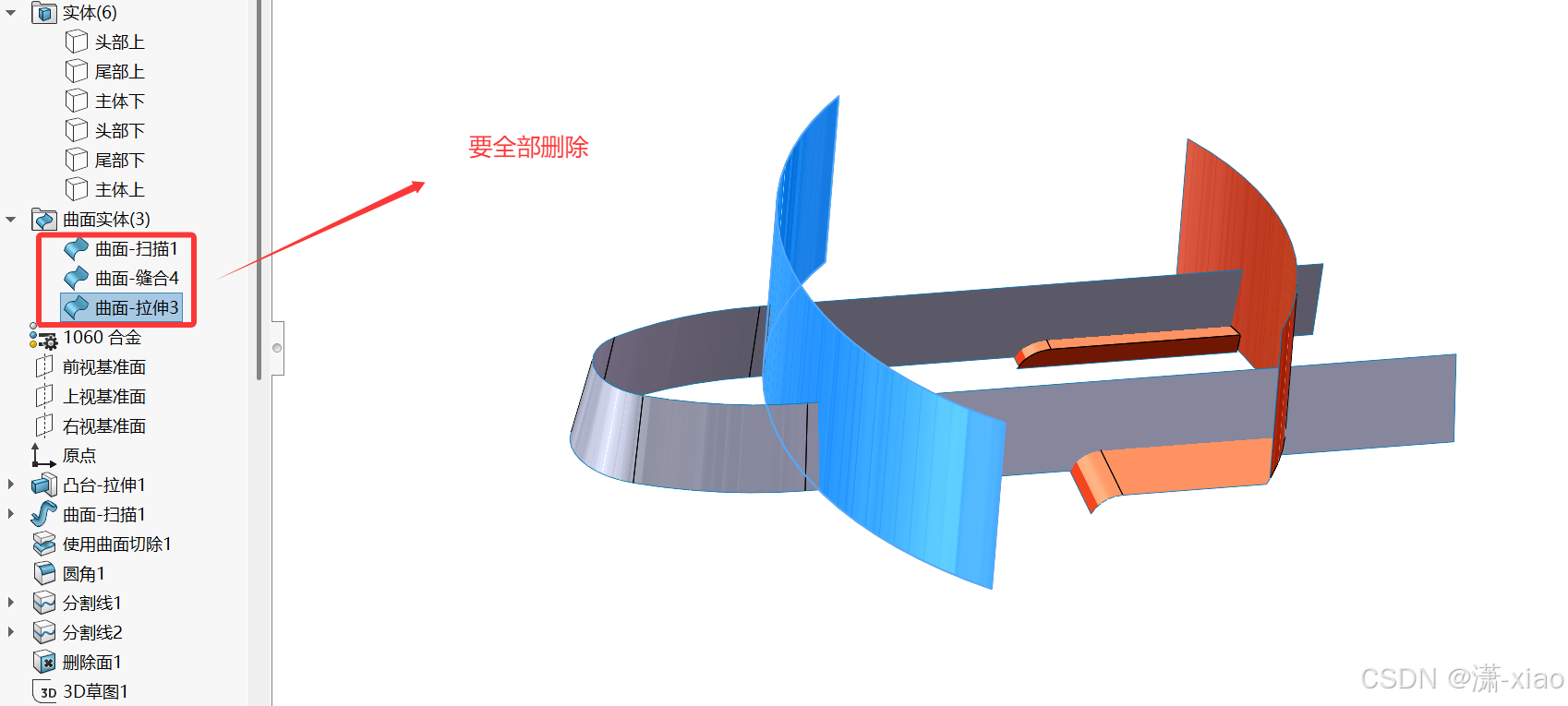

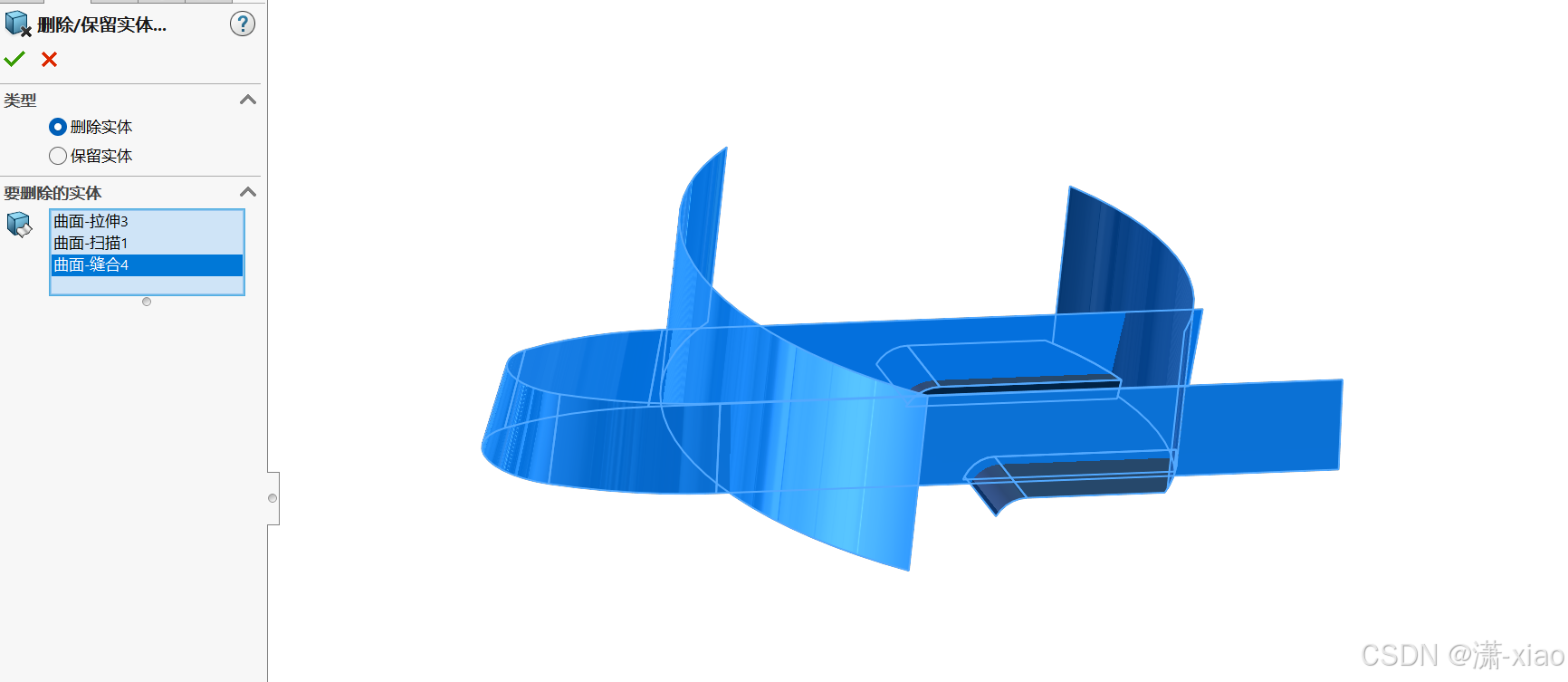

在这里插入图片描述

得用到直接编辑中的删除保留实体，删除后再将六个零件实体显示出来

在这里插入图片描述

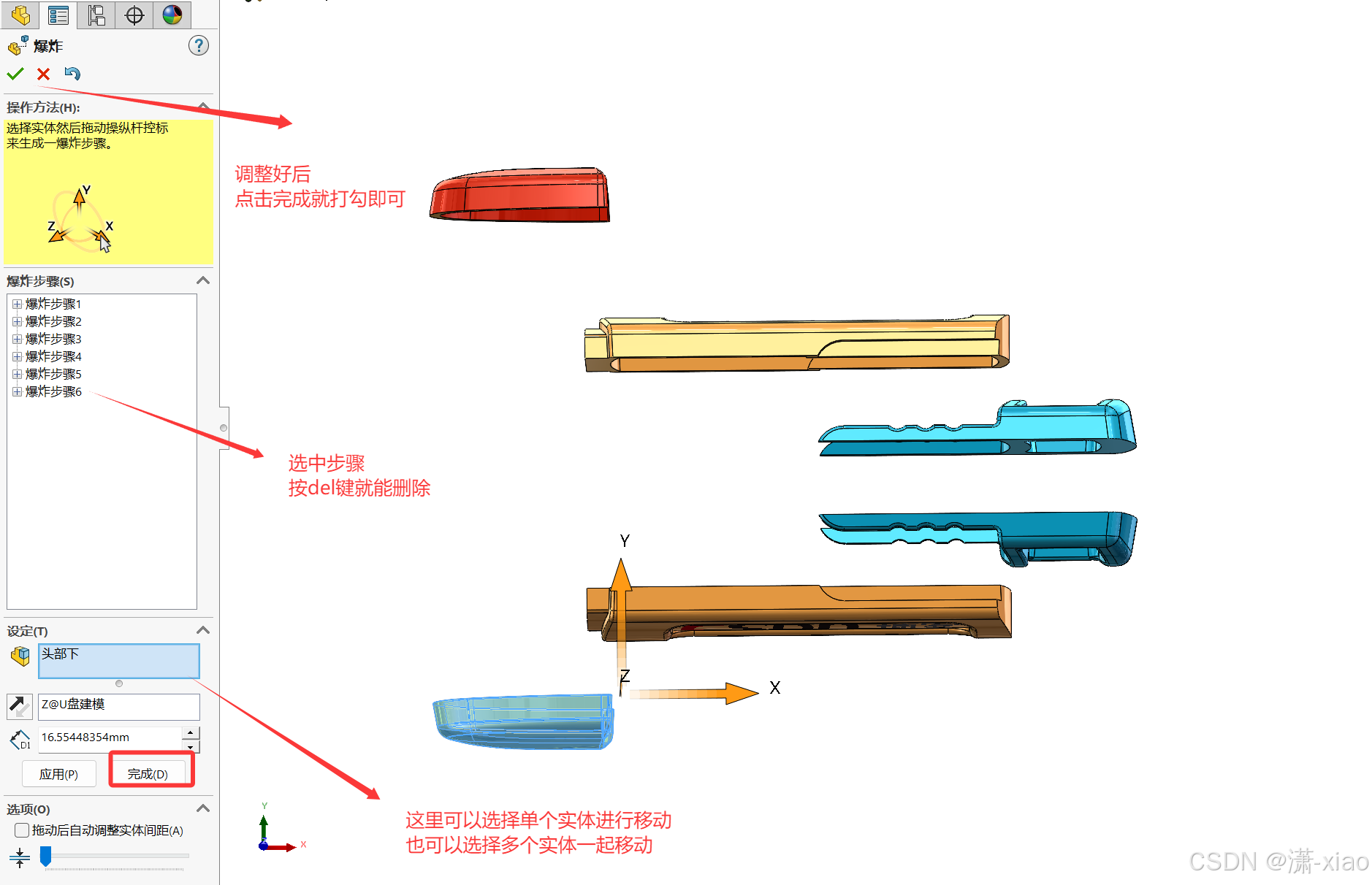

59. 做爆炸视图

在这里插入图片描述

再将这六个零件实体抽出来，完成，打勾即可

在这里插入图片描述

解除爆炸

在这里插入图片描述

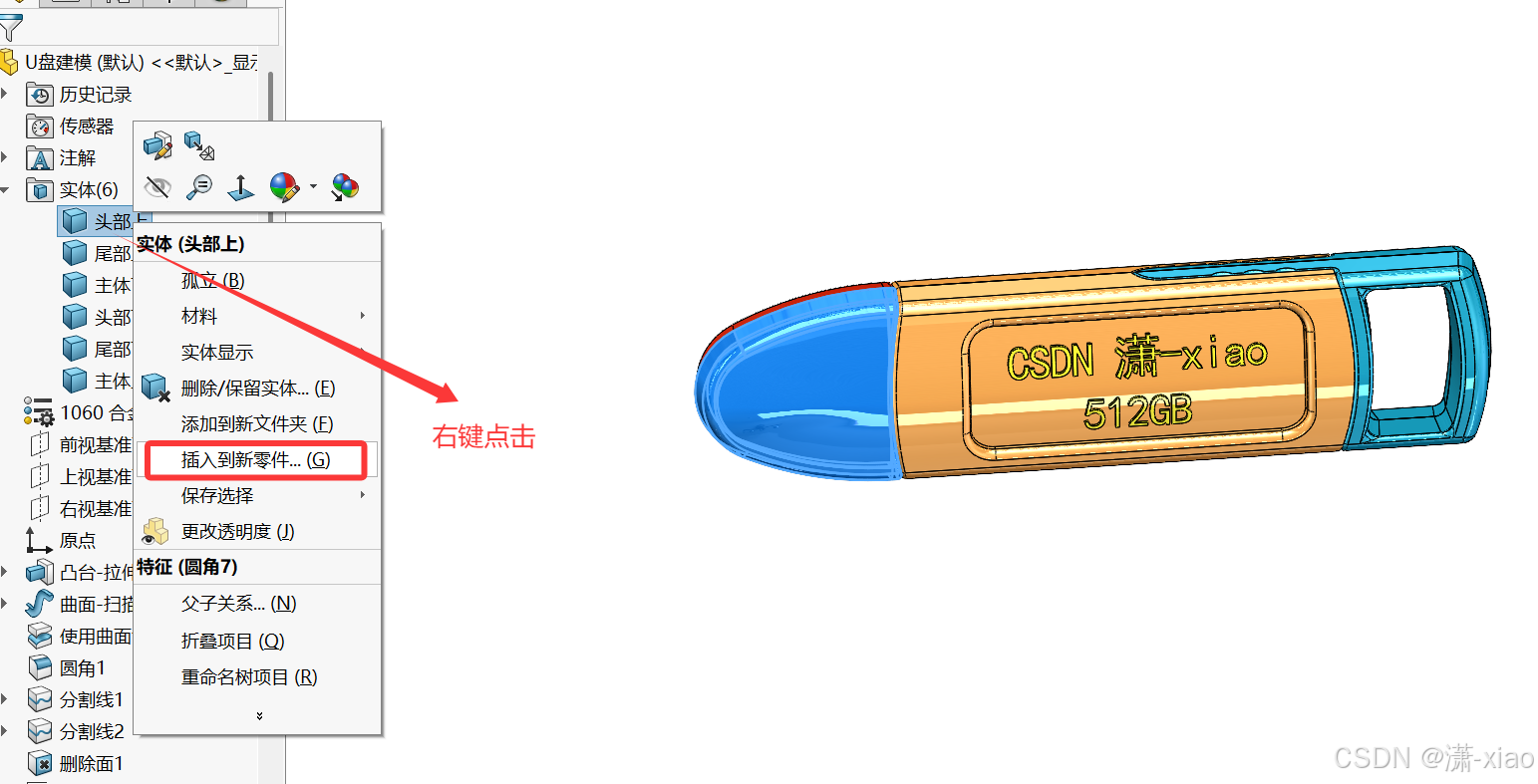

60. 将这个多实体另存为后，还需要将这六个零件实体导出成单独的零件，在到这些零件的基础上去做细化设计。一个一个的插入到新零件中

在这里插入图片描述

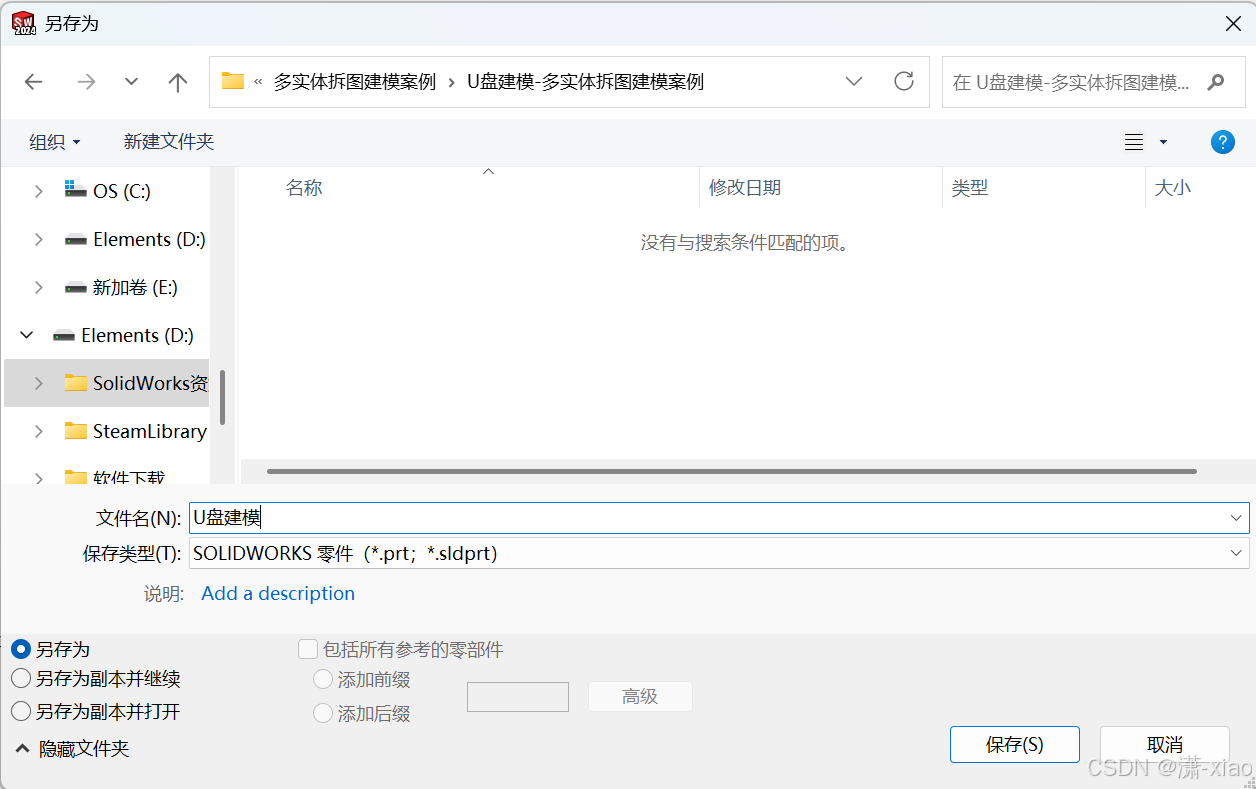

另存为一个单独的零件实体，保存后，点勾就能将该零件实体存在指定的路径下

在这里插入图片描述

点勾后会来到这个界面，以同样的方式将其余5个零件实体全部另存。方便后续在该零件的基础上继续做细化设计

在这里插入图片描述
