在EA工具中绘制活动图的控制流箭头线的“水平或垂直”弯曲效果

1 问题描述

之前用Visio绘制模型图时，直接用鼠标拖动，即可将箭头线转换成“水平或垂直”弯曲状。今天用EA绘制活动图时，经过6分钟左右的探索，才知如何在EA工具中将直的控制流线转换成“水平或垂直”弯曲状。写下以做经验分享。

问题如下：

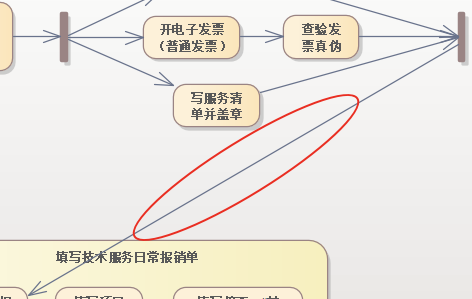

原来控制流箭头的形状如下图红色椭圆圈住部分。

需要将该箭头转换成如下形状：

所用的EA版本为：Enterprise Architect 16.1.1628。

2 方法

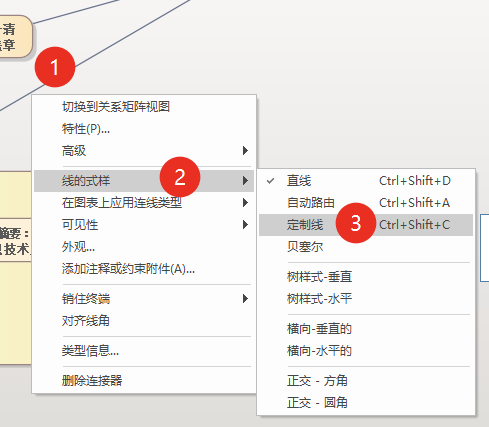

步骤1：在上述待修改的控制流直线箭头上右击出现快捷菜单，在该快捷菜单上点击“线的样式”子菜单项，再在出现的子菜单中点击“定制线”子子菜单项，如下图：

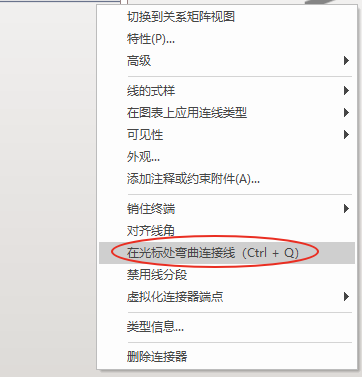

步骤2：然后，右击上述的直线控制流箭头，在出现的快捷菜单上点击“在光标处弯曲连接线”子菜单项，如下图：

这时，在控制流直线箭头上会增加一个关节点。重复上述过程，再增加一个关节点。然后，手工调整关节点位置，至如下形状，

问题得以解决。
