《深入解析SPI协议及其FPGA高效实现》-- 第一篇：SPI协议基础与工作机制
第一篇：SPI协议基础与工作机制
1. 串行外设接口导论
1.1 SPI的核心定位
- 协议本质 ：
全双工同步串行协议（对比UART异步、I²C半双工） - 核心优势 ：
- 无寻址开销（通过片选直连）
- 时钟速率可达100MHz+（I²C通常≤1MHz）
- 无复杂的仲裁/应答机制
- 典型应用场景 ：
| 设备类型 | 代表芯片 | 时钟速率 |
|---|---|---|
| NOR Flash | Winbond W25Q128JV | 104 MHz |
| 加速度传感器 | ADXL345 | 5 MHz |
| TFT液晶控制器 | ILI9341 | 10 MHz |
1.2 拓扑结构与信号线
-
四线制基础架构 ：
SCK ：主设备输出的同步时钟（关键时序参考）
MOSI ：主出从入（Master Output Slave Input）
MISO ：主入从出（Master Input Slave Output）
CS/SS ：从设备片选（低电平有效，每个从设备独立） -

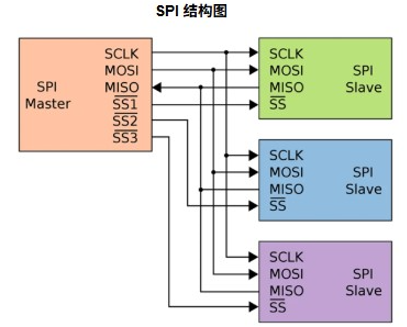

多从机连接方案 ：
独立片选 ：主设备提供N个CS信号 → 占用IO多但控制简单
菊花链 ：所有从设备共享CS，数据级联传输 → 节省IO但延迟增加Master → [Slave1] → [Slave2] → ... → MISO回主设备
2. 协议层深度解析
2.1 时钟极性（CPOL）与相位（CPHA）
-
四种模式定义 ：
模式 CPOL CPHA 时钟空闲电平 数据采样沿 0 0 0 Low 上升沿 1 0 1 Low 下降沿 2 1 0 High 下降沿 3 1 1 High 上升沿 -
模式0时序详解 （最常用）：
-
建立时间（Setup Time） ：数据在采样沿前必须稳定的最小时间
tSU≥0.5×TSCK(典型值)
tSU≥0.5×TSC**K(典型值) -
保持时间（Hold Time） ：数据在采样沿后必须保持的最小时间
tH≥0.3×TSCK(典型值)
tH≥0.3×TSCK(典型值)
2.2 帧结构与数据传输
- 数据位顺序控制 ：
MSB First （默认）：最高位先传输（如0xAA = 1_0_1_0_1_0_1_0）
LSB First ：最低位先传输（0xAA = 0_1_0_1_0_1_0_1）
- Verilog实现 ：
assign mosi = msb_first ? data_reg[7] : data_reg[0];
always @(posedge sck) begindata_reg <= msb_first ? {data_reg[6:0], 1'b0} : {1'b0, data_reg[7:1]};
end
- 多字节传输连续性 ：
CS保持低电平 ：帧间无空闲时钟，SCK连续运行
应用场景 ：Flash存储器连续读（节省CS切换时间）
2.3 片选（CS）协议
- 硬件CS时序要求 ：
| 参数 | 公式 | 说明 |
|---|---|---|
| CS建立时间（t_CS_SU） | ≥2 T_SCK | CS激活到首个SCK边沿的延迟 |
| CS撤销时间（t_CS_HD） | ≥1 T_SCK | 末个SCK边沿到CS撤销的延迟 |
- 软件模拟CS的缺陷 ：
GPIO切换延迟（>100ns）导致t_CS_SU违例 → 需降频使用
3. 电气特性与物理层
3.1 电压兼容性设计
- 电平转换方案 ：
| 主设备电压 | 从设备电压 | 解决方案 |
|---|---|---|
| 3.3V | 5V | 单向电平转换器（如TXB0104） |
| 1.8V | 3.3V | 双向自动方向转换器（如SN74LVC8T245） |
- 驱动能力计算 ：
最大负载电容公式 ：
C_LOAD≤t_R/(0.5×R_DRIVE)
例如：t_R=10ns, R_DRIVE=50Ω → C_LOAD ≤ 400 pF
3.2 信号完整性优化
- 阻抗匹配方案 ：
| 问题现象 | 解决方案 | 电路示意图 |
|---|---|---|
| 信号振铃 | 源端串联电阻（22-33Ω） | SCK ──[R]─→ Slave |
| MISO回波反射 | 并联终端电阻（50Ω对地） | MISO ──[R]─┐ GND |
4. SPI变种与扩展
4.1 四线SPI（QSPI）
- 协议加速原理 ：
信号线扩展 ：- IO0（MOSI）、IO1（MISO）、IO2（WP#）、IO3（HOLD#）
- 数据传输模式 ：
| 模式 | 数据线数量 | 带宽增益 |
|---|---|---|
| Standard SPI | 1 | 1x |
| Dual SPI | 2 | 2x |
| Quad SPI | 4 | 4x |
- 应用实例 ：
Winbond W25Q128JV在Quad模式下速率可达80MB/s（对比20MB/s标准SPI）
4.2 菊花链（Daisy-Chain）
- 数据流转发机制 ：
主设备发送: [Data1][Data2][Data3] → Slave1接收Data1，转发[Slave1_Data][Data2][Data3] → Slave2接收Data2，转发[Slave2_Data][Slave1_Data][Data3] → 主设备最终接收: [Slave3_Data][Slave2_Data][Slave1_Data]
- 级联移位寄存器实现 ：
verilog
always @(posedge sck) beginif (cs_n == 0) beginshift_reg <= {shift_reg[14:0], mosi}; // 16位移位寄存器miso <= shift_reg[15]; // 输出最高位endend
4.3 三线半双工SPI
-
省IO方案 ：
合并MOSI/MISO为SIO线（双向传输）
方向切换时序 ：主设备发数据: 驱动SIO输出 从设备回数据: 主设备释放SIO（高阻态），从设备驱动SIO
附录：SPI模式配置速查表
| 设备类型 | 推荐模式 | 最大时钟 | 特殊要求 |
|---|---|---|---|
| AT25 SPI Flash | Mode 0 | 50 MHz | CS撤销后等待1μs |
| NXP IMU传感器 | Mode 3 | 10 MHz | 数据LSB优先 |
| TI ADC128S022 | Mode 1 | 8 MHz | CS激活期间SCK持续 |
关键结论 ：
- 模式选择 ：工业设备普遍采用Mode 0（85%场景），Mode 3用于特定传感器
- 速率瓶颈 ：长走线（>20cm）需降至10MHz以下，PCB阻抗匹配决定上限
- 变种选择 ：QSPI适用于>50MB/s需求，三线制适合IO极度受限场景
