OrCAD X Capture CIS 设计小诀窍第二季 | 10. 如何自动将 270° 放置的网络名称修正为 90°

背景介绍：我们在进行原理图设计时，经常需要统一原理图的格式，从而保证原理图的美观和统一。而通过把所有270°放置的网络名称修正为90°可以避免因网络名称放置的方向不一致而造成混淆，比如6和9。但如果依靠设计师手动进行修改，较为费时费力。通过使用Capture的“Rotate Aliases”功能，可以快速实现这一效果，帮助设计师更好地进行设计。

下面我们就开始分享具体的操作步骤：

一、自动将270°放置的网络名称修正为90°

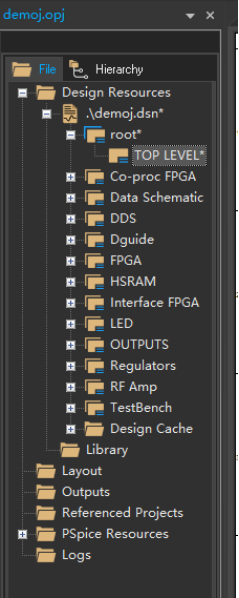

步骤一：使用Capture CIS软件打开原理图，在工程管理器中选中想要调整网络名称方向的范围（整个设计/原理图文件夹/原理图页），如图1所示。

图1 选中想要调整网络名称方向的范围

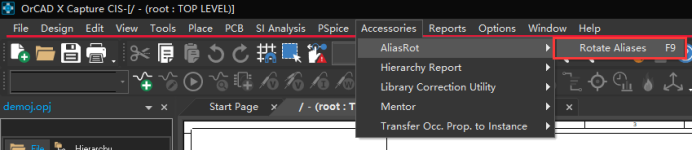

步骤二：依次点击菜单栏“Accessories”-“AliasRot”-“Rotate Aliases”，如图2所示。

图2 点击“Accessories”-“AliasRot”-“Rotate Aliases”

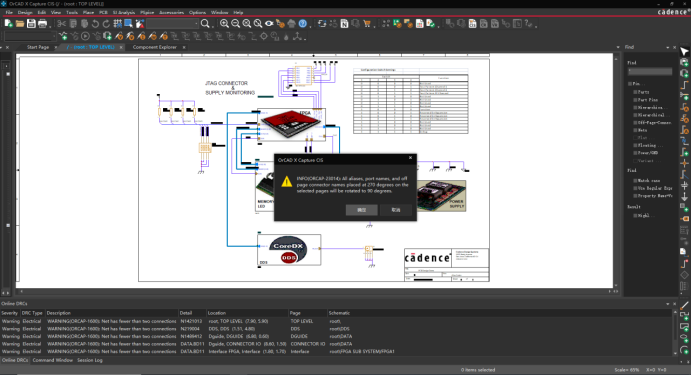

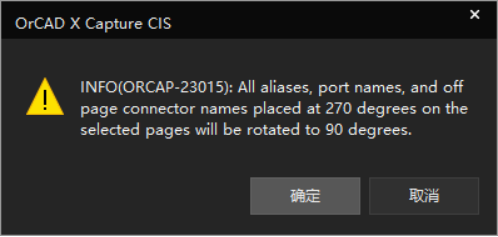

步骤三：在弹出的窗口中提示所有270°摆放的网络别名，引脚名称，跨页连接符名称都会变成90°，点击“确定”，如图3所示。

图3 选中想要的引脚

步骤四：可以看到，选择范围内所有270°摆放的网络名称都变成了90°，如图4所示。



图4 摆放的网络名称从270°变成了90°

二、小结

本节主要介绍了在Capture CIS原理图设计工具中，如何通过“Rotate Aliases”功能实现自动将270°放置的网络名称修正为90°，以便设计人员快速统一原理图格式，更好地进行设计。
