UnityRecorder导出带透明通道的视频和图片

news 来源：原创 2025/5/1 21:33:38

UnityRecorder导出带透明通道的视频和图片

前言

本篇文章仅说明URP和默认渲染管线下的实现效果。

环境

    Unity版本：2022.3.34f1c1
    Recorder版本：4.0.3
    操作系统：Windows 10
    Universal RP 14.0.8

具体操作

预准备

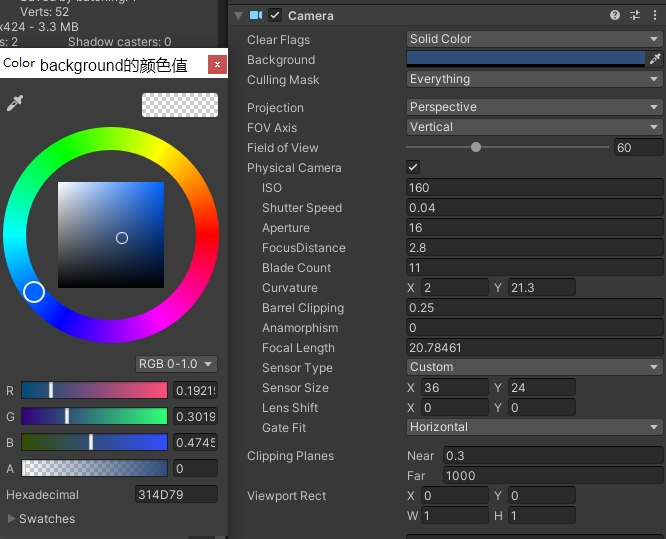

无论是导出视频还是导出图片，我们都要将Recorder输入源改为Texture Sampling。然后我们设定活动相机的参数。在默认渲染管线下，我们在相机组件中找到Clear Flags选项，将其设置为Solid Color，并在Background中设定背景颜色将其透明通道值改为0。如下图所示：

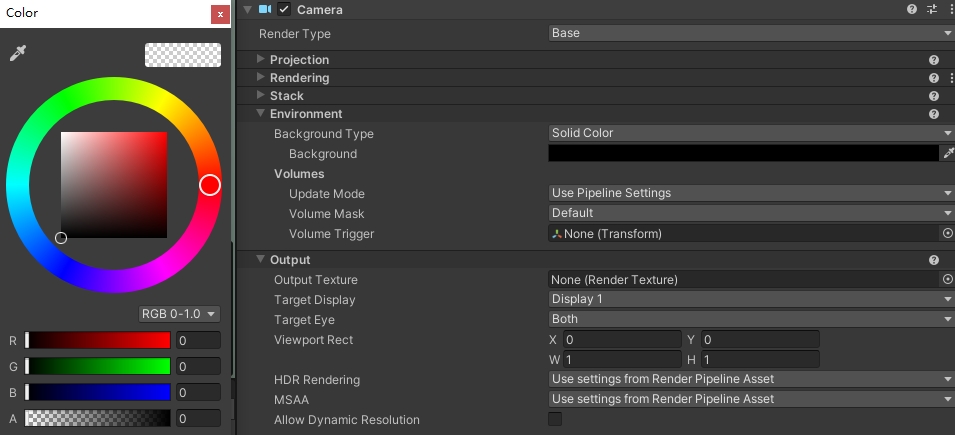

在URP渲染管线下，我们如下设定活动相机的参数：

导出图片

默认管线下

在默认渲染管线下，我们只要选择Png格式便可以直接导出带透明通道的图片。但是这里我们要注意一些问题。Shader中无需带透明通道的Shader因将Alpha通道设为1，导致无法显示透明通道。比如一个不透明物体。你在Shader的着色函数中将Alpha通道设为0。那么在我们对贴图进行采样的时候，因为这里贴图的Alpha值为0，所以这里本该显示出物体的部分变成了透明通道。特别是在做一些后处理相关的操作时，请将Alpha值默认设定为0。

URP管线下

在默认渲染管线下，我们只要选择Png格式便可以直接导出带透明通道的图片。其实URP管线下本应该也是这样的操作。但是URP自带的后处理Shader，会在一开始将Alpha值设为1，导致无法显示透明通道。所以要不然我们将URP的后处理效果关闭，要不然就是我们修改URP的Shader，将默认值设定为0。

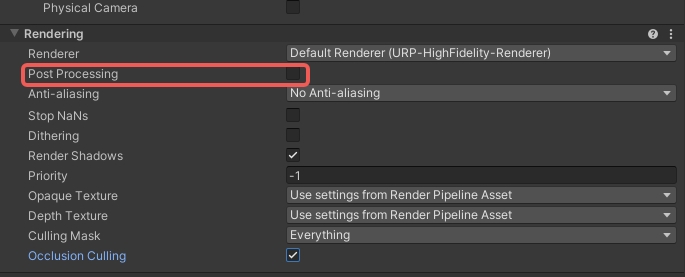

如果你不想要URP的后处理效果，那么我们直接设定相机的参数将后处理关闭即可。如下图所示：

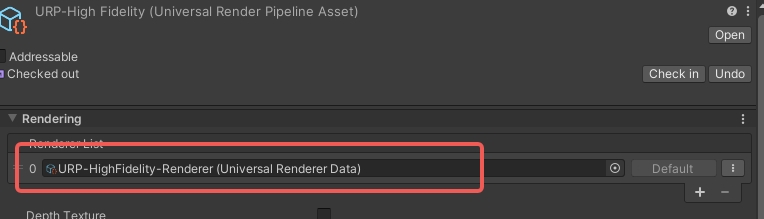

但是有时候我们确实是需要URP的后处理效果（请注意下面的方法仍然会让一些后处理的效果丢失）。那么我们就需要修改URP的Shader。首先我们要先找到URP项目中的配置文件，具体的方法可以查看这篇文章Unity查找URP设置的方法。然后我们下图中红框选中的地方。

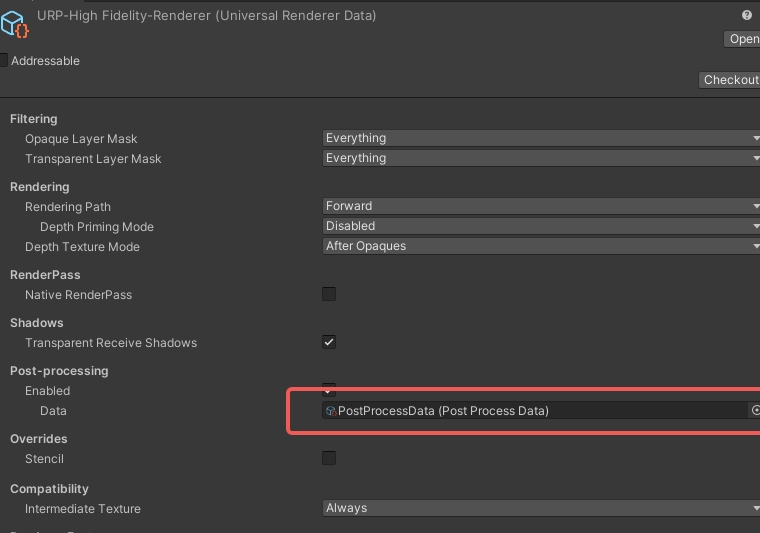

跳转到下图这个界面后，图中红色框选中的地方就是后面我们要修改的URP的后处理设定。

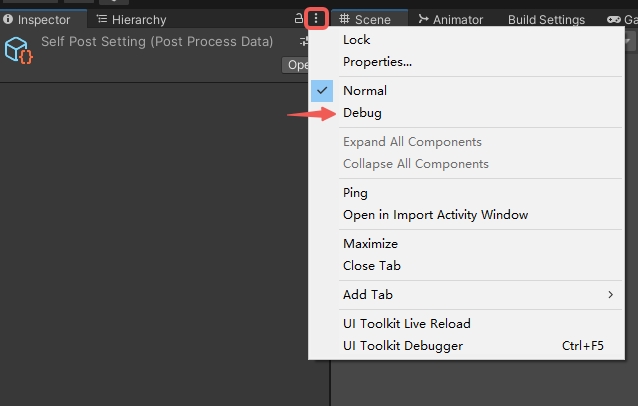

首先我们先创建出这个设置。我们在Unity的上菜单栏中找到Assets,或是在Project视窗下的空白处右键鼠标。接下来我们按照Create->Rendering->URP Post-process-data创建新的设置。我将其命名为SelfPostSetting。我们将这个设置替换掉现在URP的后处理设定。我们点击这个刚刚创建的设置，在Inspect视窗下，这里并不显示任何东西。我们点击下图所示框柱的按钮，并按照箭头的指示改为Debug。

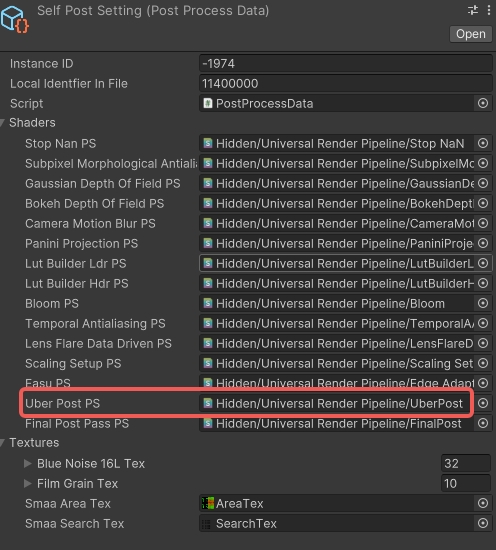

之后我们的Inpector就可以得到下面的这样的界面，我们需要替换的就是图片中框选出来的Uber Post PS。

我们要找到这个UberPostShader并改造一下。如果你是使用Unity的PacketManager，或是在创建项目时选择了URP项目，那么你可以你项目地址+Library\PackageCache\com.unity.render-pipelines.universal@14.0.11\Shaders\PostProcessing下找到UberPost.shader。比如我的项目地址为D:\URPTest，则UberPost.shader的地址为D:\URPTest\Library\PackageCache\com.unity.render-pipelines.universal@14.0.11\Shaders\PostProcessing\UberPost.shader。或者你打开项目中Assets的文件路径，Library在Assets同级目录下。如果你用其他的方法导入的，那你只能自己寻找了。特别注意：com.unity.render-pipelines.universal@14.0.11中的@14.0.11是URP的版本号。你的URP版本和我的不同则不一样。这里位置我也不能保证一样，但是你可以试试找找看。接下来，我们就将找到的文件复制到我们项目中（不一定要改名，但是我为了方便我自己查找，所以我改名为了SelfUberPost）。然后我们在Shader中找到return half4(color, 1.0);，并将其改成return half4(color, SAMPLE_TEXTURE2D_X(_BlitTexture, sampler_LinearClamp, SCREEN_COORD_REMOVE_SCALEBIAS(input.texcoord)).a);。

因为版本的不同，你可能找不到return half4(color, 1.0);或是SAMPLE_TEXTURE2D_X(_BlitTexture, sampler_LinearClamp, SCREEN_COORD_REMOVE_SCALEBIAS(input.texcoord)).a存在报错的情况。但是万变不离其宗，这里我们主要的思想是因为UberPost.shader在片元着色器（有的称为像素着色器）将颜色的透明度通道设定为1，导致最后我们进行Texture Sampling时得不到应该有透明通道的地方。所以解决办法就是找到UberPost.shader的具体实现，并将其输出透明度通道的规则进行修改。这里的SAMPLE_TEXTURE2D_X(_BlitTexture, sampler_LinearClamp, SCREEN_COORD_REMOVE_SCALEBIAS(input.texcoord)).a中_BlitTexture，你可以理解为不开后处理时，我们所截取的图片。显然这里是有带透明通道的，那么我们只要对其进行采样并将其的透明通道值作为UberPost.shader透明通道的输出，最终我们就可以得到带透明通道的图片。

最后，我们将Uber Post PS里的Shader替换为我们刚刚修改的Shader即可。

如果你开启了抗锯齿，那么你会发现之前即使你修改过了UberPost.shader，也没办法得到带透明的图片。其中的缘由和UberPost.shader一致。而这次我们要修改是FinalPost.shader。我们直接按照查找UberPost.shader得到FinalPost.shader，并将设置中的FinalPost.shader设定为我们的。设置中FinalPost.shader在UberPost.shader下面。我们在FinalPost.shader中找到half4 finalColor = half4(color, 0);，然后将其改为half4 finalColor = half4(color, SAMPLE_TEXTURE2D_X(_BlitTexture, sampler_LinearClamp, SCREEN_COORD_REMOVE_SCALEBIAS(input.texcoord)).a);。

仍有问题

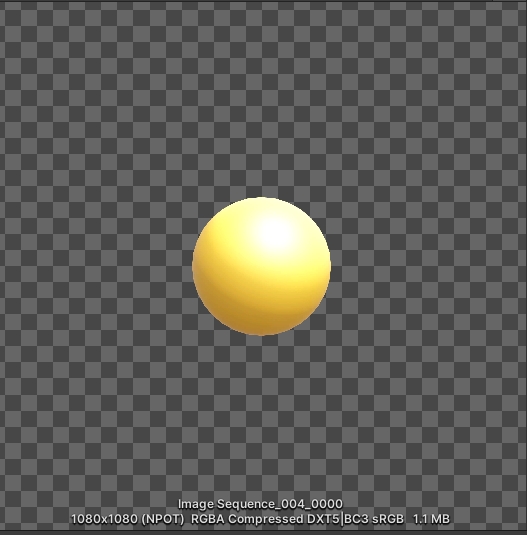

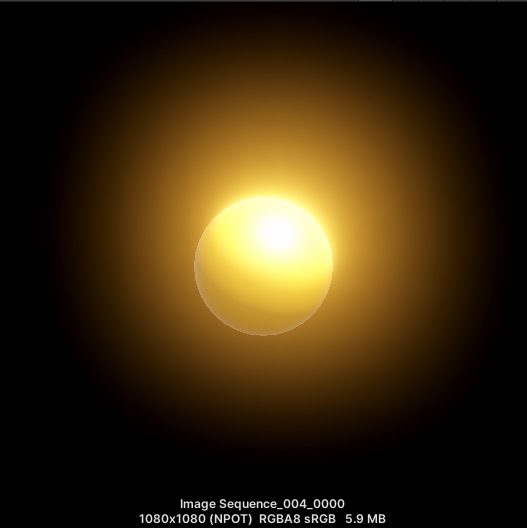

之前我们说为了保留后处理的效果，所以我们要修改UberPost.shader和URP自身的设置。但是这样做仍然有一个问题，有些后处理形成的效果会在我们截图后会被截掉。比如下面这两张图:

这两张图片都是我们截图下来的结果。不带透明通道的图片就是我们游戏内的样子。很明显我们发现游戏内的样子和我们带透明通道的图片很不一致。原因是在游戏内，我将后处理中的Bloom效果开得很大。如果没有后处理的效果则如下图所示：
图10

这是因为Bloom效果处理后，原本在_BlitTexture中透明通道值为0的地区变成了有颜色的地区。而我们用_BlitTexture的透明通道来做是否有透明的区分显得有些不够了。当然我们可以使用其他的办法来做到这一点，比如我们将背景设定为黑色，然后其他地方只要有颜色就给它加上透明通道，或者你按照他们rgb通道的值来决定它们透明通道的值。我试过几个方法，都不太行。下面是我使用的方法：

// 用亮度来判断是否有透明通道
float extraAphla = pow(color.r,2.2) + pow(color.g * 1.5,2.2) + pow(color.b * 0.6,2.2);
// 3.76509844 = 1 + 1.5^2.2 + 0.6^2.2
extraAphla /= 3.76509844;
// 0.45454545 = 2.2^2
extraAphla = saturate(pow(extraAphla,0.45454545));
return half4(color, max(SAMPLE_TEXTURE2D_X(_BlitTexture, sampler_LinearClamp, SCREEN_COORD_REMOVE_SCALEBIAS(input.texcoord)).a,extraAphla));

这里我预先将背景设定为黑色，然后将其他地方的颜色的亮度值加上透明通道。但是我们也要注意，如果背景颜色不是黑色，那么我们就不能用这种方法了。当然这在抗锯齿处理中同样也有问题。如果抗锯齿的处理会产生额外的非透明像素，这些像素如果不满足我们的条件也会被我们截图时丢掉。这时候抗锯齿的效果就变得不那么的明显了。这样的问题即使在后面导出视频的时候也不能解决。因为视频仍然是截取图片，然后制成视频。

导出视频

有关视频的一些知识

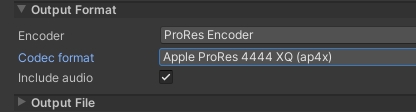

Recoder的视频导出功能支持以下几个视频格式：.mp4，.mov和.webm。其中.mov和.webm的视频格式支持带透明通道。在Recoder的视频导出下，还提供了一个.gif的选择。虽然.gif确实可以带透明通道，但是对其而言透明值只有0或1。所以在使用.gif导出时候，你会发现图片中的某些地方出现斑点状的透明地带。这其实就是因为.gif的格式本身对透明通道值的认知只有0或1，所以才导致的。如果你要选择.mov则要将编码器（Encoder）设定为ProRes Encoder。如下图所示：
图11

但是并不是所有的.mov编码格式都支持带透明通道。因为版本问题，最好大家自己可以上网找一下对应的格式是否带透明通道。这里我只给出当前Recorder支持的.mov编码格式中，有那些带透明通道的编码格式。带透明通道的编码格式有Apple ProRes 4444 XQ和Apple ProRes 4444。

即使你设定正确了视频格式和编码格式。但是你会发现你仍然不能导出一个带透明通道的视频。这是因为决定一个视频是否带透明通道的因素，除了视频格式和编码格式外，还有一个因素是视频色彩的存储方式。而Recoder输出的视频的色彩的存储方式（Recoder输出的.mov的色彩的存储方式为yuv444p12le）压根就不支持带透明通道。而在URP下，.webm格式的视频导出就是没有通道，Recoder在输出.webm的时候就是认为其不能有透明通道，且质量是最低的。因此同样的设置下，.webm格式的视频都会糊一些。

默认管线下

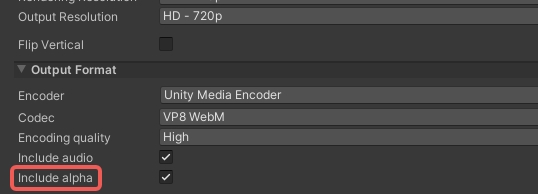

在默认管线下，.webm格式的视频导出是支持输出透明通道的。你只需要在导出设置中勾起Include Alpha后，便可以达成我们的目的。如下图所示：

图12

但是正如我之前所说Recoder输出的.mov格式视频，色彩的存储方式是不支持输出透明通道的。所以在默认渲染管线下，我们只能使用.webm格式来导出透明通道的视频。

URP管线下的准备

为了可以导出透明视频，我们要先让URP管线可以导出透明图片（如何导出透明图片请看上文）。然后我们就可以准备导出透明视频了。

通用的解决办法

因为是在代码层次上不支持导出带透明通道的视频，所以我们只能修改Recoder的源码来实现这个效果。首先我们先拿到Recoder的源码，我们先使用包管理器（Package Manager）在自己的项目下安装Recoder。如同我们之前找UberPost.shader方法一样。Recoder的源码路径为你项目地址+Library\PackageCache\com.unity.recorder@4.0.3,比如我的项目地址为D:\URPTest，则地址为D:\URPTest\Library\PackageCache\com.unity.recorder@4.0.3。我们将一整个com.unity.recorder@4.0.3复制并粘贴到电脑的任意一个地方。我就直接放在了桌面下（地址为:C:\Users\Administrator\Desktop）。然后我们再使用包管理器将项目中的Recoder进行移除，并将我们刚刚复制的com.unity.recorder@4.0.3导入到项目中。导入的步骤如下图所示：

图13

我们先点击+号，然后选择Add package from disk...，然后选择刚刚复制的com.unity.recorder@4.0.3的路径，在com.unity.recorder@4.0.3文件夹下有一个package.json的文件。我们选中它并点击Open按钮，便可以成功导入。

接下来，我们在com.unity.recorder@4.0.3中找到MovieRecorderEditor.cs，其相对路径为：com.unity.recorder@4.0.3\Editor\Sources\Recorders\MovieRecorder\MovieRecorderEditor.cs。然后我们搜索if (!UnityHelpers.UsingURP() && mrs.ImageInputSettings.SupportsTransparent && mrs.EncoderSettings.CanCaptureAlpha)并将其改为if (mrs.ImageInputSettings.SupportsTransparent && mrs.EncoderSettings.CanCaptureAlpha)。如果你使用URP管线，你会发现原本在默认管线中的Include Alpha在URP下是没有的。而我们将这个修改后无论是URP还是默认渲染管线都可以拥有Include Alpha的功能。

既然我们都已经修改原代码了，那么我们自然可以将.mov格式视频修改为支持输出透明通道的样子。我们按照com.unity.recorder@4.0.3\Samples~\FFmpegCommandLineEncoder路径找到FFmpegEncoderSettings.cs。并在其中搜索OutputFormat.ProRes4444XQ => "-c:v prores_ks -profile:v 5 -vendor apl0 -pix_fmt yuva444p10le"将其替换为OutputFormat.ProRes4444XQ => "-c:v prores_ks -profile:v 5 -vendor apl0 -pix_fmt yuv420p"。之后.mov格式视频支持输出透明通道了。这里有一个问题，在Unity下不能直接查看这个导出的.mov视频，但是我将.mov视频转为.webm格式后导入Unity，我是可以看到有透明通道的。
