学习STC51单片机14（芯片为STC89C52RC）

news 来源：原创 2025/5/25 8:19:27

接下来我们进入学会了HC—SR04 还有舵机那么现在我们将他们融合在一起，用超声波来引导舵机的转动

我们这个最后的成果是做一个智能垃圾桶

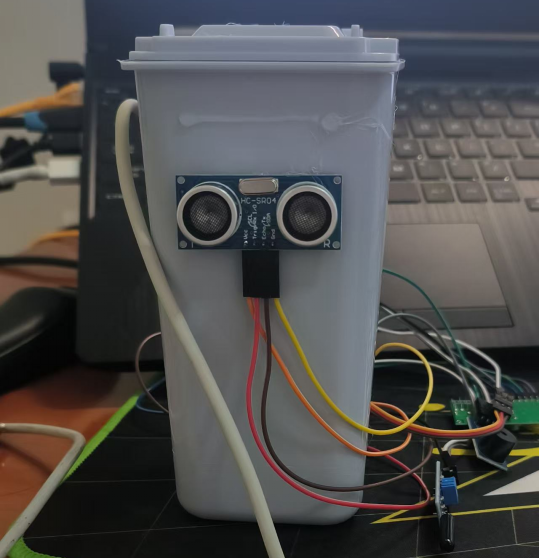

成品是这样的，是不是可有意思了

成品视频

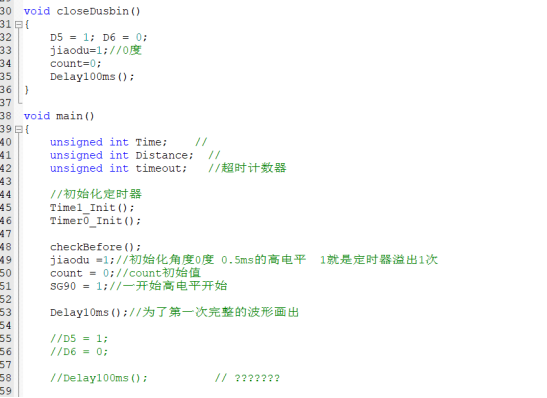

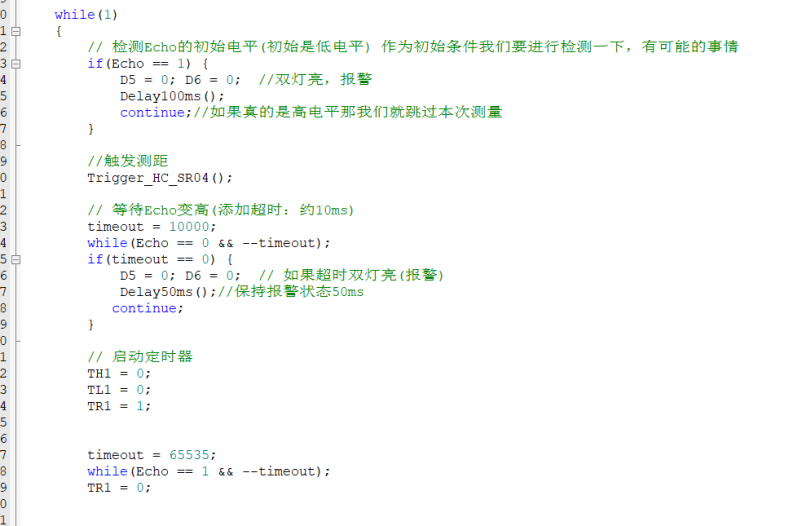

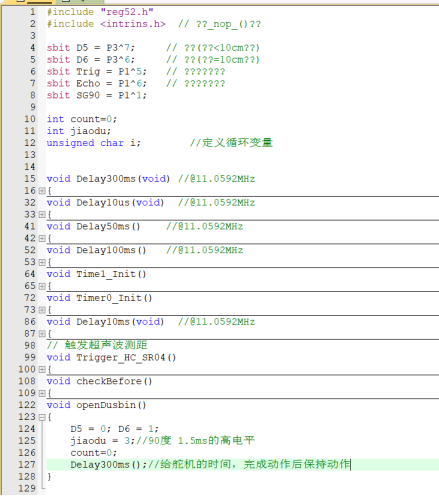

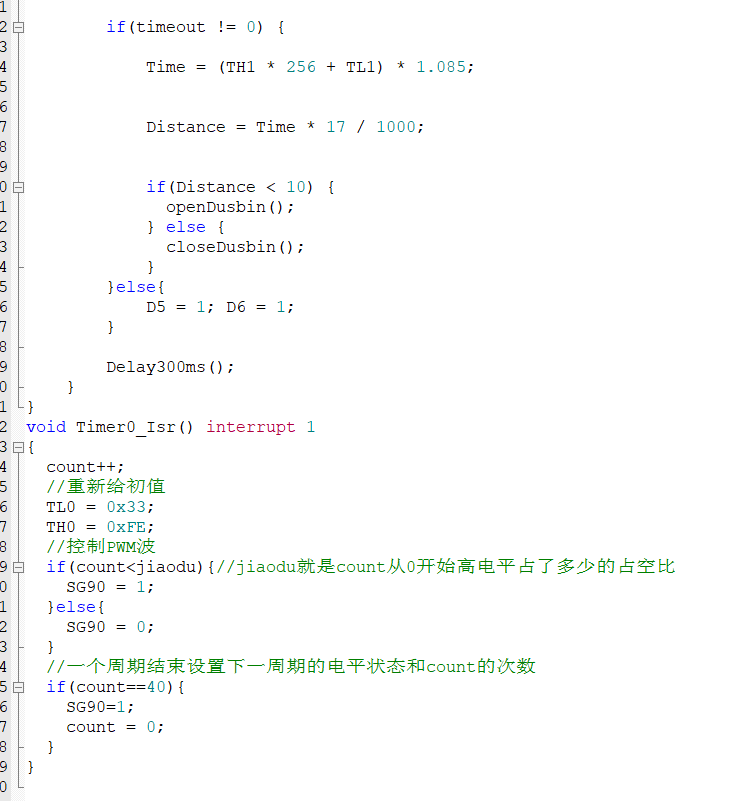

现在我们将舵机的代码和超声波测距模块的代码整合到一起，实现目的超声波来引导舵机的转动

这边基本上就是整合代码了，这边最主要的就是要把定时器1和定时器0都拿出来用，分别用于舵机的pwm波的计算，还有超声波Echo高电平持续的时，所以我们要在初始化两个定时器，都是一个用法，还有的就是为了main函数里面不会那么多代码，看上去整洁，和需要找问题的时候封装函数。这边openDusbin 和closeDusbin都是封装的函数，还有一个就是超声波定时器里面运行控制位TR要先设置为1，先不能启动，到Echo到高电平时候再开始启动。

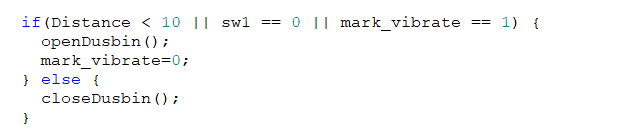

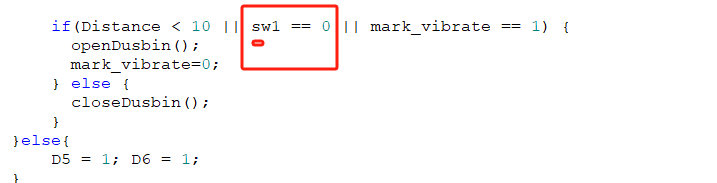

加上按键触发舵机

这个就简单了直接加上去就好了

不浪费空间直接把这个地方的代码展示出来

就这样OK了

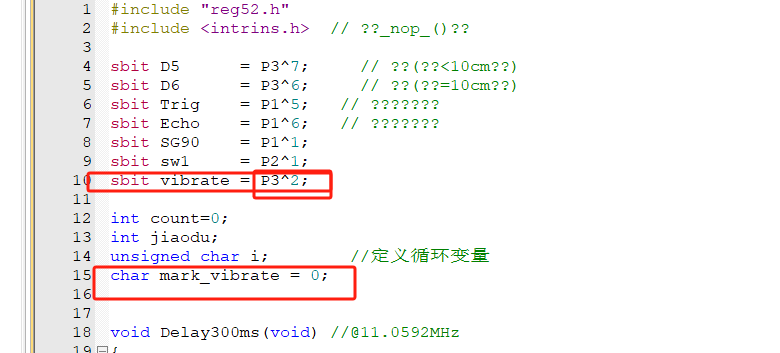

接着加上了震动传感器

直接上代码

#include "reg52.h"

#include <intrins.h> // ??_nop_()??

sbit D5 = P3^7; // ??(??<10cm??)

sbit D6 = P3^6; // ??(??=10cm??)

sbit Trig = P1^5; // ???????

sbit Echo = P1^6; // ???????

sbit SG90 = P1^1;

sbit sw1 = P2^1;

sbit vibrate = P3^2;

int count=0;

int jiaodu;

unsigned char i; //¶¨ÒåÑ»·±äÁ¿

char mark_vibrate = 0;

void Delay300ms(void) //@11.0592MHz

{

unsigned char data i, j, k;

_nop_();

i = 3;

j = 26;

k = 223;

{

while (--k);

} while (--j);

} while (--i);

}

void Delay10us(void) //@11.0592MHz

{

unsigned char data i;

i = 2;

while (--i);

}

void Delay50ms() //@11.0592MHz

{

unsigned char i, j;

i = 90;

j = 163;

{

while (--j);

} while (--i);

}

void Delay100ms() //@11.0592MHz

{

unsigned char i, j;

i = 183;

j = 105;

{

while (--j);

} while (--i);

}

void Time1_Init()

{

TMOD &= 0x0F;

TMOD |= 0x10;

TH1 = 0; //³õÊ¼»¯¼ÆÊý¼Ä´æÆ÷

TL1 = 0;

TR1 = 0; //³õÊ¼²»Æô¶¯¶¨Ê±Æ÷

}

void Timer0_Init()

{

TMOD &= 0xF0;

TMOD |= 0x01;

TL0 = 0x33;

TH0 = 0xFE;

TF0 = 0;

TR0 = 1;

ET0 = 1;

EA=1;

}

void Delay10ms(void) //@11.0592MHz

{

unsigned char data i, j;

i = 18;

j = 235;

{

while (--j);

} while (--i);

}

// ´¥·¢³¬Éù²¨²â¾à

void Trigger_HC_SR04()

{

Trig = 0;

Delay10us();

Trig = 1; // ????10µs????????

Delay10us();

Trig = 0;

}

void checkBefore()

{

// ÉÏµç×Ô¼ì

for(i=0; i<3; i++) {

D5 = 0;

D6 = 1; // »ÆµÆÁÁ

Delay100ms();

D5 = 1;

D6 = 0; //À¶µÆÁÁ

Delay100ms();

}

void openDusbin()

{

D5 = 0; D6 = 1;

jiaodu = 3;//90¶È 1.5msµÄ¸ßµçÆ½

count=0;

Delay300ms();//¸ø¶æ»úµÄÊ±¼ä£¬Íê³É¶¯×÷ºó±£³Ö¶¯×÷2s

}

void closeDusbin()

{

D5 = 1; D6 = 0;

jiaodu=1;//0¶È

count=0;

Delay100ms();

}

void sg90Init()

{

jiaodu =1;//³õÊ¼»¯½Ç¶È0¶È 0.5msµÄ¸ßµçÆ½ 1¾ÍÊÇ¶¨Ê±Æ÷Òç³ö1´Î

count = 0;//count³õÊ¼Öµ

SG90 = 1;//Ò»¿ªÊ¼¸ßµçÆ½¿ªÊ¼

Delay10ms();//ÎªÁËµÚÒ»´ÎÍêÕûµÄ²¨ÐÎ»³ö

}

void Ex0_Init()

{

//´ò¿ªÍâ²¿ÖÐ¶Ï

EX0 =1;

//µÍµçÆ½´¥·¢

IT0 =0;

}

void main()

{

unsigned int Time; //

unsigned int Distance; //

unsigned int timeout; //³¬Ê±¼ÆÊýÆ÷

//³õÊ¼»¯¶¨Ê±Æ÷

Time1_Init();

Timer0_Init();

Ex0_Init();

checkBefore();

sg90Init();

//D5 = 1;

//D6 = 0;

//Delay100ms(); // ???????

while(1)

{

// ¼ì²âEchoµÄ³õÊ¼µçÆ½(³õÊ¼ÊÇµÍµçÆ½) ×÷Îª³õÊ¼Ìõ¼þÎÒÃÇÒª½øÐÐ¼ì²âÒ»ÏÂ£¬ÓÐ¿ÉÄÜµÄÊÂÇé

if(Echo == 1) {

D5 = 0; D6 = 0; //Ë«µÆÁÁ£¬±¨¾¯

Delay100ms();

continue;//Èç¹ûÕæµÄÊÇ¸ßµçÆ½ÄÇÎÒÃÇ¾ÍÌø¹ý±¾´Î²âÁ¿

}

//´¥·¢²â¾à

Trigger_HC_SR04();

// µÈ´ýEcho±ä¸ß(Ìí¼Ó³¬Ê±£ºÔ¼10ms)

timeout = 10000;

while(Echo == 0 && --timeout);

if(timeout == 0) {

D5 = 0; D6 = 0; // Èç¹û³¬Ê±Ë«µÆÁÁ(±¨¾¯)

Delay50ms();//±£³Ö±¨¾¯×´Ì¬50ms

continue;

}

// Æô¶¯¶¨Ê±Æ÷

TH1 = 0;

TL1 = 0;

TR1 = 1;

timeout = 65535;

while(Echo == 1 && --timeout);

TR1 = 0;

if(timeout != 0) {

Time = (TH1 * 256 + TL1) * 1.085;

Distance = Time * 17 / 1000；

if(Distance < 10 || sw1 == 0 || mark_vibrate == 1) {

openDusbin();

mark_vibrate=0;

} else {

closeDusbin();

}

}else{

D5 = 1; D6 = 1;

}

Delay300ms();

}

void Timer0_Isr() interrupt 1

{

count++;

//ÖØÐÂ¸ø³õÖµ

TL0 = 0x33;

TH0 = 0xFE;

//¿ØÖÆPWM²¨

if(count<jiaodu){//jiaodu¾ÍÊÇcount´Ó0¿ªÊ¼¸ßµçÆ½Õ¼ÁË¶àÉÙµÄÕ¼¿Õ±È

SG90 = 1;

}else{

SG90 = 0;

}

//Ò»¸öÖÜÆÚ½áÊøÉèÖÃÏÂÒ»ÖÜÆÚµÄµçÆ½×´Ì¬ºÍcountµÄ´ÎÊý

if(count==40){

SG90=1;

count = 0;

}

void Ex0_Handler() interrupt 0

{

mark_vibrate = 1;

}

主要区别就是我们本来有两种理想的方法可以加入震动传感器的，第一种就是使用查询法，但是我们发现了一种现象，怎么好像代码一点问题都没有但是，确不起效果呢？？？

真相只有一个！！

因为Vibrate被感受振动的时候的低电平没有按键的稳定和持久，所以用查询法是比较不好的，就是比较信号弱，那么按键为什么可以呢？？因为跟按键比的话人按按键的时间肯定更长的，对于电路来说已经非常足够了，但是对于传感器他这个是一闪而过的，自然不行，比较弱不好

if(jd_bak !=jd){

count = 0;

D5=1;

D6=0;

Delay1000ms();

这个是我们的关盖子的时候延时有1000ms 我们这个低电平信号的时间都超不过这个时间，所以就捕获不到了，所以我们不能用查询法，那么我们既然知道了传感器信号触发时间在这个延时里面，那么我们就可以用中断来解决这个问题

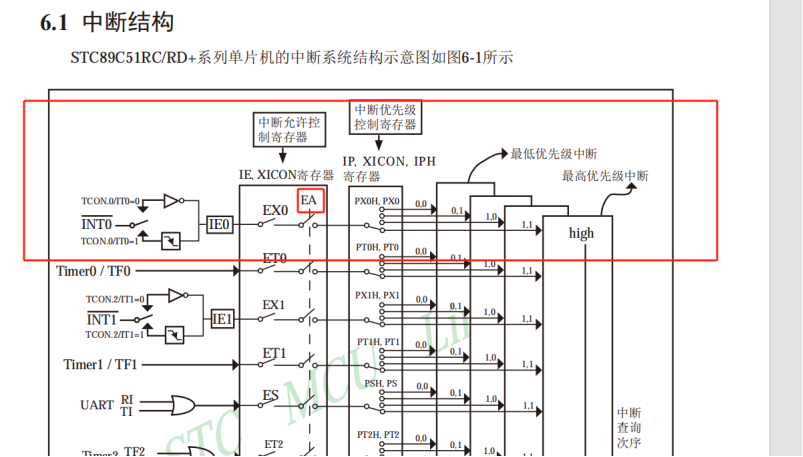

这里我们使用外部中断（新知识点）

因为我们定时器0已经开了EA总中断了，所以这边就没有设置EA

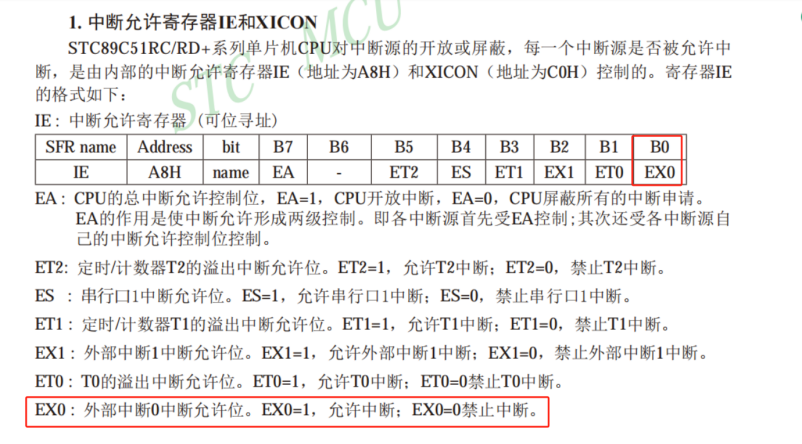

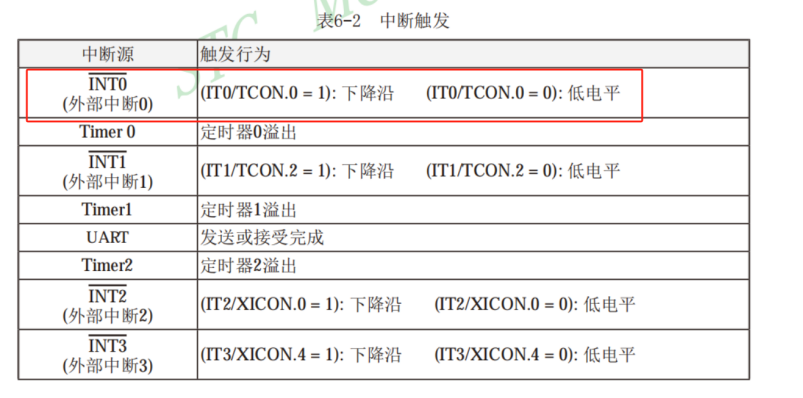

这边我们了解一下外部中断0 EX0就是中断允许位，而且我们震动传感器感受振动的时候会传低电平，所以我们直接用IT0 ，这个是触发条件，和之前不一样，之前的溢出中断，还需要配置定时器模式，时间TH0 TL0 之类的，这个不用，这个只需要这样写

初始化外部中断

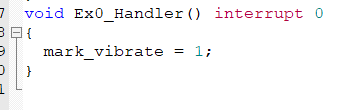

外部中断函数

好的继续解决问题，那么我们用查询法，没有用，那么我们用外部中断，触发条件是低电平触发，那么我们可以设置一个状态位，这样会比较的稳定

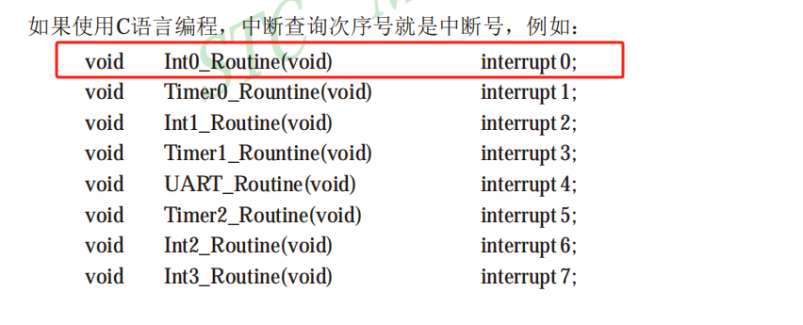

这个引脚也是有固定的，根据手册来的

说明有些引脚是专门有自己的特殊作用的

接着说

因为我们震动传感器只要震动，那就会触发中断，那么走中断函数

让mark_vibrate为1，满足我们的条件

这样就可以用震动的效果来开盖子，也就是操作舵机了，但是别忘了，要将mark_vibrate重置为0，方便下一次的使用；

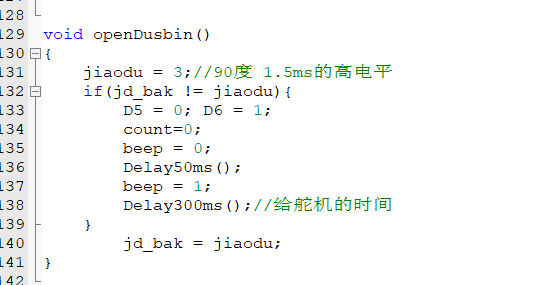

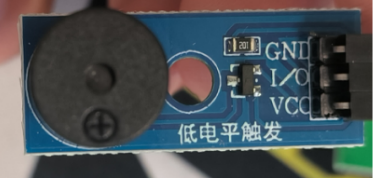

最后加上蜂鸣器

最后加上我们的蜂鸣器，那我们肯定要将可以用的设备都用上

这个也是很简单，加上两行代码，主要知道他是低电平触发就好了

beep就是蜂鸣器，延时个50ms ，刚刚好，因为长时间真的很吵。

好了结束了

最后优化一下代码，我们发现如果收一直放在超声波前面，他就会一直抽抽抽的，因为我们的代码逻辑是超声波检测后开盖，然后闭盖，但是我们手只要一直放在这，他就会一直执行开盖闭盖，就是舵机还没到0度的时候又要到90度了，那么我们该怎么解决呢

在全局变量处添加状态标志：

int jd_bak=0;

这样子搞就好了，这个是常用的小技巧就等于是设置记录上一次的角度，如果是jdbak和jiaodu是一样的话就说明角度没有变化，那就不执行if里面的语句，if里面的语句就是正常我们开盖各个工作的状态，也就是证明超声波还是检测的到手，人还在丢垃圾，就不会执行closeDusbin关盖子的代码，只有移开之后，超声波检测不到了之后才会去走else的代码，然后开盖和闭盖之后，都要把自己的一个状态给jd_bak，因为对于下一步来讲，现在这一步已经是上一次的角度了，能懂吗......思路就是这样
