最宽温度范围文本格式PT1000分度表-200~850度及PT1000铂电阻温度传感器计算公式

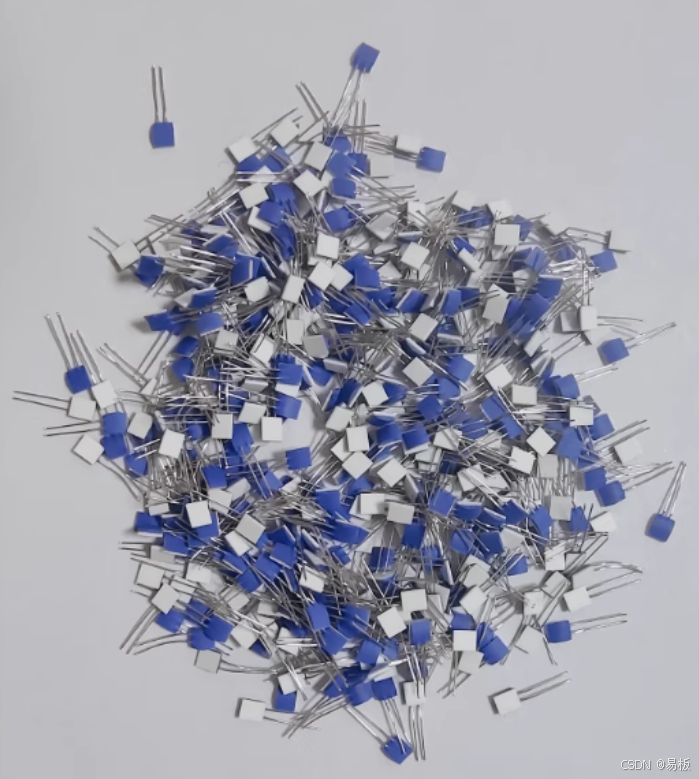

常用PT铂电阻温度传感器
该图片来自网络，在此对图片作者表示感谢。
白色陶瓷面为测温面。
近距离图片。
常用的有PT100、PT500、PT1000，不常用的还有 PT50、PT200、PT10000等，PT代表铂电阻，后面的数字是零摄氏度时电阻值，单位Ω欧姆。
图片为基础元件之一，还可进行多种封装。
铂电阻主要用于较高精度以及较高温度范围的测温，大量应用的NTC测温范围一般在100度内才有较高的精度，超过100度以后非线性加大，超过150度后数据就很难看了，通常需要进行分段测量。
铂电阻的温度曲线较好，可以使用电阻串联进行测温。
一般情况下，优先考虑PT1000系列，当使用PT1000系列的时候，引线不是特别长的情况下，引线电阻可以或略，这个是好处之一，而PT100或PT50则需要使用3线或4线进行测温。
使用PT100或PT50的时候，还不能施加较高的电压，较高的电压会导致铂电阻自身发热，因此使用PT100或PT50时，通常需要使用电桥或放大后进行测温。
鱼与熊掌不能兼得
当需要使用较高精度时，则测温范围变小。使用较宽测量范围时，则精度变低。
-70°C 至 500°C（连续运行）
（可在 550°C 下临时使用）
公差等级 B：-70°C 至 500°C
公差等级 A：-50°C 至 300°C
公差等级 1/3 B：0°C 至 150°C
常用PT1000铂电阻温度系数TCR = 3850 ppm/K
也就是TCR=0.003850，还有3750ppm/K、3770ppm/K等
1.铂电阻元件的温度系数TCR
TCR=(R100-R0)/R0×100
其中
R100是100℃时的电阻值
R0是0℃时的电阻值
铂电阻工作电流范围
尽量在此范围，避免过大自发热
| 铂电阻类型 | 工作电流 |
|---|---|
| PT100 | 0.3 - 1.0 mA |
| PT500 | 0.1 - 0.7 mA |
| PT1000 | 0.1 - 0.3 mA |
| PT2000 | 0.1 - 0.3 mA |
| PT10000 | 0.1 - 0.25 mA |
PT1000铂电阻误差等级
| DIN EN 60751 标准1996–07 | DIN EN 60751 标准2009–05 | 温度范围 |
|---|---|---|
| 1/3B级 | F 0.10 | 0 °C 至 150 °C |
| A级 | F 0.15 | -50 °C 至 300 °C |
| B级 | F 0.30 | -70 °C 至 500 °C |
| 2B级 | F 0.60 | -70 °C 至 500 °C |
铂电阻温度特性公式
-200~0摄氏度
R(t)=R0[1+At+Bt^2 + C(t-100°C)t^3]
0 °C 至 850摄氏度
R(t)= R0[1 + At + Bt^2)
RT在温度T时的电阻值
R0在零度时的电阻值
t为温度
ABC系数
TCR=0.003850时的系数
| 温度 | A | B | C |
|---|---|---|---|
| T<0 | 3.9083×10^-3 | -5.775×10^-7 | -4.183×10^-12 |
| T≥0 | 3.9083×10^-3 | -5.775×10^-7 | 0 |
公差，Pt100 和 Pt1000
铂热电阻温度传感器的公差值分类如下：
| 公差等级 | 公差 （°C） |
|---|---|
| A | 0.15+0.002∣t∣ |
| B | 0.3+0.005 ∣t∣ |
|t|= 以摄氏度为单位，不考虑符号(绝对值)。
长期稳定性
典型 R0 漂移 0.06 % 在 150 °C 下 1000 小时后
典型 R0 漂移 0.04 % 在 -55 °C 下 1000 小时后
PT1000分度表(精确到小数点后2位，单位欧姆)
各厂家的PT1000温度传感器会略有出入，使用前应设法进行温度传感器的校正。
| °C | 0 | 1 | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 |
|---|---|---|---|---|---|---|---|---|---|---|
| -200 | 185.20 | 189.52 | 193.84 | 198.15 | 202.47 | 206.77 | 211.08 | 215.38 | 219.67 | 223.97 |
| -190 | 228.25 | 232.54 | 236.82 | 241.10 | 245.38 | 249.65 | 253.92 | 258.19 | 262.45 | 266.71 |
| -180 | 270.96 | 275.22 | 279.47 | 283.71 | 287.96 | 292.20 | 296.43 | 300.67 | 304.90 | 309.13 |
| -170 | 313.35 | 317.57 | 321.79 | 326.01 | 330.22 | 334.43 | 338.64 | 342.84 | 347.04 | 351.24 |
| -160 | 355.43 | 359.63 | 363.82 | 368.00 | 372.19 | 376.37 | 380.55 | 384.72 | 388.89 | 393.06 |
| -150 | 397.23 | 401.40 | 405.56 | 409.72 | 413.88 | 418.03 | 422.18 | 426.33 | 430.48 | 434.62 |
| -140 | 438.76 | 442.90 | 447.04 | 451.17 | 455.31 | 459.44 | 463.56 | 467.69 | 471.81 | 475.93 |
| -130 | 480.05 | 484.16 | 488.28 | 492.39 | 496.49 | 500.60 | 504.70 | 508.81 | 512.91 | 517.00 |
| -120 | 521.10 | 525.19 | 529.28 | 533.37 | 537.46 | 541.54 | 545.62 | 549.70 | 553.78 | 557.86 |
| -110 | 561.93 | 566.00 | 570.07 | 574.14 | 578.21 | 582.27 | 586.33 | 590.39 | 594.45 | 598.50 |
| -100 | 602.56 | 606.61 | 610.66 | 614.71 | 618.76 | 622.80 | 626.84 | 630.88 | 634.92 | 638.96 |
| -90 | 643.00 | 647.03 | 651.06 | 655.09 | 659.12 | 663.15 | 667.17 | 671.20 | 675.22 | 679.24 |
| -80 | 683.25 | 687.27 | 691.29 | 695.30 | 699.31 | 703.32 | 707.33 | 711.34 | 715.34 | 719.34 |
| -70 | 723.35 | 727.35 | 731.34 | 735.34 | 739.34 | 743.33 | 747.32 | 751.31 | 755.30 | 759.29 |
| -60 | 763.28 | 767.26 | 771.25 | 775.23 | 779.21 | 783.19 | 787.17 | 791.14 | 795.12 | 799.09 |
| -50 | 803.06 | 807.03 | 811.00 | 814.97 | 818.94 | 822.90 | 826.87 | 830.83 | 834.79 | 838.75 |
| -40 | 842.71 | 846.66 | 850.62 | 854.57 | 858.53 | 862.48 | 866.43 | 870.38 | 874.32 | 878.27 |
| -30 | 882.22 | 886.16 | 890.10 | 894.04 | 897.98 | 901.92 | 905.86 | 909.80 | 913.73 | 917.67 |
| -20 | 921.60 | 925.53 | 929.46 | 933.39 | 937.32 | 941.24 | 945.17 | 949.09 | 953.02 | 956.94 |
| -10 | 960.86 | 964.78 | 968.70 | 972.61 | 976.53 | 980.44 | 984.36 | 988.27 | 992.18 | 996.09 |
| 0 | 1000.00 | 1003.91 | 1007.81 | 1011.72 | 1015.62 | 1019.53 | 1023.43 | 1027.33 | 1031.23 | 1035.13 |
| 10 | 1039.03 | 1042.92 | 1046.82 | 1050.71 | 1054.60 | 1058.49 | 1062.38 | 1066.27 | 1070.16 | 1074.05 |
| 20 | 1077.94 | 1081.82 | 1085.70 | 1089.59 | 1093.47 | 1097.35 | 1101.23 | 1105.10 | 1108.98 | 1112.86 |
| 30 | 1116.73 | 1120.60 | 1124.47 | 1128.35 | 1132.21 | 1136.08 | 1139.95 | 1143.82 | 1147.68 | 1151.55 |
| 40 | 1155.41 | 1159.27 | 1163.13 | 1166.99 | 1170.85 | 1174.70 | 1178.56 | 1182.41 | 1186.27 | 1190.12 |
| 50 | 1193.97 | 1197.82 | 1201.67 | 1205.52 | 1209.36 | 1213.21 | 1217.05 | 1220.90 | 1224.74 | 1228.58 |
| 60 | 1232.42 | 1236.26 | 1240.09 | 1243.93 | 1247.77 | 1251.60 | 1255.43 | 1259.26 | 1263.09 | 1266.92 |
| 70 | 1270.75 | 1274.58 | 1278.40 | 1282.23 | 1286.05 | 1289.87 | 1293.70 | 1297.52 | 1301.33 | 1305.15 |
| 80 | 1308.97 | 1312.78 | 1316.60 | 1320.41 | 1324.22 | 1328.03 | 1331.84 | 1335.65 | 1339.46 | 1343.26 |
| 90 | 1347.07 | 1350.87 | 1354.68 | 1358.48 | 1362.28 | 1366.08 | 1369.87 | 1373.67 | 1377.47 | 1381.26 |
| 100 | 1385.06 | 1388.85 | 1392.64 | 1396.43 | 1400.22 | 1404.00 | 1407.79 | 1411.58 | 1415.36 | 1419.14 |
| 110 | 1422.93 | 1426.71 | 1430.49 | 1434.26 | 1438.04 | 1441.82 | 1445.59 | 1449.37 | 1453.14 | 1456.91 |
| 120 | 1460.68 | 1464.45 | 1468.22 | 1471.98 | 1475.75 | 1479.51 | 1483.28 | 1487.04 | 1490.80 | 1494.56 |
| 130 | 1498.32 | 1502.08 | 1505.83 | 1509.59 | 1513.34 | 1517.10 | 1520.85 | 1524.60 | 1528.35 | 1532.10 |
| 140 | 1535.84 | 1539.59 | 1543.33 | 1547.08 | 1550.82 | 1554.56 | 1558.30 | 1562.04 | 1565.78 | 1569.52 |
| 150 | 1573.25 | 1576.99 | 1580.72 | 1584.45 | 1588.18 | 1591.91 | 1595.64 | 1599.37 | 1603.09 | 1606.82 |
| 160 | 1610.54 | 1614.27 | 1617.99 | 1621.71 | 1625.43 | 1629.15 | 1632.86 | 1636.58 | 1640.30 | 1644.01 |
| 170 | 1647.72 | 1651.43 | 1655.14 | 1658.85 | 1662.56 | 1666.27 | 1669.97 | 1673.68 | 1677.38 | 1681.08 |
| 180 | 1684.78 | 1688.48 | 1692.18 | 1695.88 | 1699.58 | 1703.27 | 1706.96 | 1710.66 | 1714.35 | 1718.04 |
| 190 | 1721.73 | 1725.42 | 1729.10 | 1732.79 | 1736.48 | 1740.16 | 1743.84 | 1747.52 | 1751.20 | 1754.88 |
| 200 | 1758.56 | 1762.24 | 1765.91 | 1769.59 | 1773.26 | 1776.93 | 1780.60 | 1784.27 | 1787.94 | 1791.61 |
| 210 | 1795.28 | 1798.94 | 1802.60 | 1806.27 | 1809.93 | 1813.59 | 1817.25 | 1820.91 | 1824.56 | 1828.22 |
| 220 | 1831.88 | 1835.53 | 1839.18 | 1842.83 | 1846.48 | 1850.13 | 1853.78 | 1857.43 | 1861.07 | 1864.72 |
| 230 | 1868.36 | 1872.00 | 1875.64 | 1879.28 | 1882.92 | 1886.56 | 1890.19 | 1893.83 | 1897.46 | 1901.10 |
| 240 | 1904.73 | 1908.36 | 1911.99 | 1915.62 | 1919.24 | 1922.87 | 1926.49 | 1930.12 | 1933.74 | 1937.36 |
| 250 | 1940.98 | 1944.60 | 1948.22 | 1951.83 | 1955.45 | 1959.06 | 1962.68 | 1966.29 | 1969.90 | 1973.51 |
| 260 | 1977.12 | 1980.73 | 1984.33 | 1987.94 | 1991.54 | 1995.14 | 1998.75 | 2002.35 | 2005.95 | 2009.54 |
| 270 | 2013.14 | 2016.74 | 2020.33 | 2023.93 | 2027.52 | 2031.11 | 2034.70 | 2038.29 | 2041.88 | 2045.46 |
| 280 | 2049.05 | 2052.63 | 2056.22 | 2059.80 | 2063.38 | 2066.96 | 2070.54 | 2074.11 | 2077.69 | 2081.27 |
| 290 | 2084.84 | 2088.41 | 2091.98 | 2095.55 | 2099.12 | 2102.69 | 2106.26 | 2109.82 | 2113.39 | 2116.95 |
| 300 | 2120.52 | 2124.08 | 2127.64 | 2131.20 | 2134.75 | 2138.31 | 2141.87 | 2145.42 | 2148.97 | 2152.52 |
| 310 | 2156.08 | 2159.62 | 2163.17 | 2166.72 | 2170.27 | 2173.81 | 2177.36 | 2180.90 | 2184.44 | 2187.98 |
| 320 | 2191.52 | 2195.06 | 2198.60 | 2202.13 | 2205.67 | 2209.20 | 2212.73 | 2216.26 | 2219.79 | 2223.32 |
| 330 | 2226.85 | 2230.38 | 2233.90 | 2237.43 | 2240.95 | 2244.47 | 2247.99 | 2251.51 | 2255.03 | 2258.55 |
| 340 | 2262.06 | 2265.58 | 2269.09 | 2272.60 | 2276.12 | 2279.63 | 2283.14 | 2286.64 | 2290.15 | 2293.66 |
| 350 | 2297.16 | 2300.66 | 2304.17 | 2307.67 | 2311.17 | 2314.67 | 2318.16 | 2321.66 | 2325.16 | 2328.65 |
| 360 | 2332.14 | 2335.64 | 2339.13 | 2342.62 | 2346.10 | 2349.59 | 2353.08 | 2356.56 | 2360.05 | 2363.53 |
| 370 | 2367.01 | 2370.49 | 2373.97 | 2377.45 | 2380.93 | 2384.40 | 2387.88 | 2391.35 | 2394.82 | 2398.29 |
| 380 | 2401.76 | 2405.23 | 2408.70 | 2412.17 | 2415.63 | 2419.10 | 2422.56 | 2426.02 | 2429.48 | 2432.94 |
| 390 | 2436.40 | 2439.86 | 2443.31 | 2446.77 | 2450.22 | 2453.67 | 2457.13 | 2460.58 | 2464.03 | 2467.47 |
| 400 | 2470.92 | 2474.37 | 2477.81 | 2481.25 | 2484.70 | 2488.14 | 2491.58 | 2495.02 | 2498.45 | 2501.89 |
| 410 | 2505.33 | 2508.76 | 2512.19 | 2515.62 | 2519.06 | 2522.48 | 2525.91 | 2529.34 | 2532.77 | 2536.19 |
| 420 | 2539.62 | 2543.04 | 2546.46 | 2549.88 | 2553.30 | 2556.72 | 2560.13 | 2563.55 | 2566.96 | 2570.38 |
| 430 | 2573.79 | 2577.20 | 2580.61 | 2584.02 | 2587.43 | 2590.83 | 2594.24 | 2597.64 | 2601.05 | 2604.45 |
| 440 | 2607.85 | 2611.25 | 2614.65 | 2618.04 | 2621.44 | 2624.83 | 2628.23 | 2631.62 | 2635.01 | 2638.40 |
| 450 | 2641.79 | 2645.18 | 2648.57 | 2651.95 | 2655.34 | 2658.72 | 2662.10 | 2665.48 | 2668.86 | 2672.24 |
| 460 | 2675.62 | 2679.00 | 2682.37 | 2685.74 | 2689.12 | 2692.49 | 2695.86 | 2699.23 | 2702.60 | 2705.97 |
| 470 | 2709.33 | 2712.70 | 2716.06 | 2719.42 | 2722.78 | 2726.14 | 2729.50 | 2732.86 | 2736.22 | 2739.57 |
| 480 | 2742.93 | 2746.28 | 2749.63 | 2752.98 | 2756.33 | 2759.68 | 2763.03 | 2766.38 | 2769.72 | 2773.07 |
| 490 | 2776.41 | 2779.75 | 2783.09 | 2786.43 | 2789.77 | 2793.11 | 2796.44 | 2799.78 | 2803.11 | 2806.44 |
| 500 | 2809.78 | 2813.11 | 2816.43 | 2819.76 | 2823.09 | 2826.41 | 2829.74 | 2833.06 | 2836.38 | 2839.71 |
| 510 | 2843.03 | 2846.34 | 2849.66 | 2852.98 | 2856.29 | 2859.61 | 2862.92 | 2866.23 | 2869.54 | 2872.85 |
| 520 | 2876.16 | 2879.47 | 2882.77 | 2886.08 | 2889.38 | 2892.68 | 2895.99 | 2899.29 | 2902.58 | 2905.88 |
| 530 | 2909.18 | 2912.47 | 2915.77 | 2919.06 | 2922.35 | 2925.65 | 2928.94 | 2932.22 | 2935.51 | 2938.80 |
| 540 | 2942.08 | 2945.37 | 2948.65 | 2951.93 | 2955.21 | 2958.49 | 2961.77 | 2965.05 | 2968.32 | 2971.60 |
| 550 | 2974.87 | 2978.14 | 2981.42 | 2984.69 | 2987.95 | 2991.22 | 2994.49 | 2997.75 | 3001.02 | 3004.28 |
| 560 | 3007.54 | 3010.80 | 3014.06 | 3017.32 | 3020.58 | 3023.84 | 3027.09 | 3030.35 | 3033.60 | 3036.85 |
| 570 | 3040.10 | 3043.35 | 3046.60 | 3049.85 | 3053.09 | 3056.34 | 3059.58 | 3062.82 | 3066.06 | 3069.30 |
| 580 | 3072.54 | 3075.78 | 3079.02 | 3082.25 | 3085.49 | 3088.72 | 3091.95 | 3095.18 | 3098.41 | 3101.64 |
| 590 | 3104.87 | 3108.10 | 3111.32 | 3114.54 | 3117.77 | 3120.99 | 3124.21 | 3127.43 | 3130.65 | 3133.86 |
| 600 | 3137.08 | 3140.29 | 3143.51 | 3146.72 | 3149.93 | 3153.14 | 3156.35 | 3159.56 | 3162.77 | 3165.97 |
| 610 | 3169.18 | 3172.38 | 3175.58 | 3178.78 | 3181.98 | 3185.18 | 3188.38 | 3191.57 | 3194.77 | 3197.96 |
| 620 | 3201.16 | 3204.35 | 3207.54 | 3210.73 | 3213.91 | 3217.10 | 3220.29 | 3223.47 | 3226.66 | 3229.84 |
| 630 | 3233.02 | 3236.20 | 3239.38 | 3242.56 | 3245.73 | 3248.91 | 3252.08 | 3255.26 | 3258.43 | 3261.60 |
| 640 | 3264.77 | 3267.94 | 3271.10 | 3274.27 | 3277.44 | 3280.60 | 3283.76 | 3286.92 | 3290.08 | 3293.24 |
| 650 | 3296.40 | 3299.56 | 3302.71 | 3305.87 | 3309.02 | 3312.17 | 3315.33 | 3318.48 | 3321.62 | 3324.77 |
| 660 | 3327.92 | 3331.06 | 3334.21 | 3337.35 | 3340.49 | 3343.63 | 3346.77 | 3349.91 | 3353.05 | 3356.19 |
| 670 | 3359.32 | 3362.46 | 3365.59 | 3368.72 | 3371.85 | 3374.98 | 3378.11 | 3381.23 | 3384.36 | 3387.48 |
| 680 | 3390.61 | 3393.73 | 3396.85 | 3399.97 | 3403.09 | 3406.21 | 3409.32 | 3412.44 | 3415.55 | 3418.67 |
| 690 | 3421.78 | 3424.89 | 3428.00 | 3431.11 | 3434.22 | 3437.32 | 3440.43 | 3443.53 | 3446.63 | 3449.73 |
| 700 | 3452.84 | 3455.93 | 3459.03 | 3462.13 | 3465.22 | 3468.32 | 3471.41 | 3474.51 | 3477.60 | 3480.69 |
| 710 | 3483.78 | 3486.86 | 3489.95 | 3493.03 | 3496.12 | 3499.20 | 3502.28 | 3505.36 | 3508.44 | 3511.52 |
| 720 | 3514.60 | 3517.68 | 3520.75 | 3523.82 | 3526.90 | 3529.97 | 3533.04 | 3536.11 | 3539.18 | 3542.24 |
| 730 | 3545.31 | 3548.37 | 3551.44 | 3554.50 | 3557.56 | 3560.62 | 3563.68 | 3566.74 | 3569.79 | 3572.85 |
| 740 | 3575.90 | 3578.96 | 3582.01 | 3585.06 | 3588.11 | 3591.16 | 3594.20 | 3597.25 | 3600.29 | 3603.34 |
| 750 | 3606.38 | 3609.42 | 3612.46 | 3615.50 | 3618.54 | 3621.58 | 3624.61 | 3627.65 | 3630.68 | 3633.71 |
| 760 | 3636.74 | 3639.77 | 3642.80 | 3645.83 | 3648.86 | 3651.88 | 3654.91 | 3657.93 | 3660.95 | 3663.97 |
| 770 | 3666.99 | 3670.01 | 3673.03 | 3676.04 | 3679.06 | 3682.07 | 3685.08 | 3688.10 | 3691.11 | 3694.12 |
| 780 | 3697.12 | 3700.13 | 3703.14 | 3706.14 | 3709.14 | 3712.15 | 3715.15 | 3718.15 | 3721.15 | 3724.14 |
| 790 | 3727.14 | 3730.13 | 3733.13 | 3736.12 | 3739.11 | 3742.10 | 3745.09 | 3748.08 | 3751.07 | 3754.06 |
| 800 | 3757.04 | 3760.02 | 3763.01 | 3765.99 | 3768.97 | 3771.95 | 3774.93 | 3777.90 | 3780.88 | 3783.85 |
| 810 | 3786.83 | 3789.80 | 3792.77 | 3795.74 | 3798.71 | 3801.67 | 3804.64 | 3807.61 | 3810.57 | 3813.53 |
| 820 | 3816.50 | 3819.46 | 3822.42 | 3825.37 | 3828.33 | 3831.29 | 3834.24 | 3837.20 | 3840.15 | 3843.10 |
| 830 | 3846.05 | 3849.00 | 3851.95 | 3854.89 | 3857.84 | 3860.78 | 3863.73 | 3866.67 | 3869.61 | 3872.55 |
| 840 | 3875.49 | 3878.43 | 3881.36 | 3884.30 | 3887.23 | 3890.16 | 3893.10 | 3896.03 | 3898.96 | 3901.88 |
| 850 | 3904.81 |
