Linux之 SPI 驱动框架- spi-mem 框架

news 来源：原创 2025/5/24 6:58:33

一、框架变更的历程

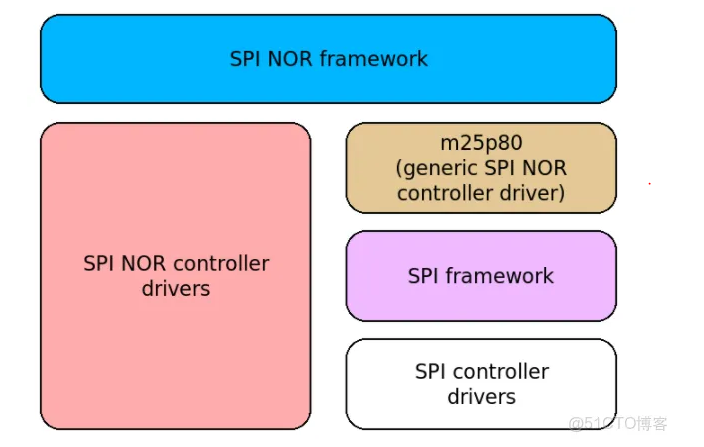

1.1 旧框架图

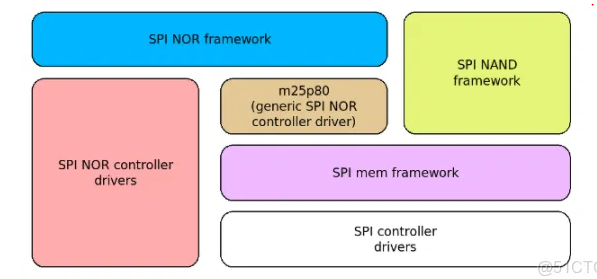

1.2 新框架图

那么问题来了，为什么要开发新的 SPI 存储器接口？

有了这个新的框架， SPI NOR 和SPI NAND 都可以基于相同的SPI控制器驱动进行支持了。m25p80 驱动将被修改成，使用spi-mem 接口，取代具有局限性的spi_flash_read() 接口。目前，我们仍然有专用的SPI NOR控制器，但是最终是移除他们，并将他们移植为 drivers/spi/ 下的普通SPI控制器驱动。

spi-mem framework

linux 中spi-mem 的核心代码在 drivers/spi/spi-mem.c , 该框架提供给spi 存储控制器驱动的api 。

注：4.x版本内核后，spi-nand就已经使用spi-mem framework了。但是spi-nor直到5.x版本才使用spi-mem驱动。具体版本未作考证，所以选取了教新得到5.14.9版本内核来进行代码分析。

二、重要的数据结构

2.1 struct spi_mem
spi-mem本质是一个spi总线从设备驱动，使用struct spi_mem来描述一个spi存储设备。

struct spi_mem {struct spi_device *spi;void *drvpriv;const char *name;
};

spi：底层的spi device，可以看出spi_mem是对spi_device的简单封装。
drvpriv：spi_mem_driver的私有数据
name：该spi-mem的名字

2.2

struct spi_mem_op

该结构体表示一次对spi存储器的操作。提供给上层存储器驱动使用。

struct spi_mem_op {struct {u8 nbytes;u8 buswidth;u8 dtr : 1;u16 opcode;} cmd;struct {u8 nbytes;u8 buswidth;u8 dtr : 1;u64 val;} addr;struct {u8 nbytes;u8 buswidth;u8 dtr : 1;} dummy;struct {u8 buswidth;u8 dtr : 1;enum spi_mem_data_dir dir;unsigned int nbytes;union {void *in;const void *out;} buf;} data;
};

通常spi存储器的操作，包括opcode（cmd）、addr、dummy、data。注意，buswidth代表single、dual、quad传输。

2.3 spi_controller_mem_ops

故名意思，提供给spi_controller注册使用的回调函数集。一个希望优化SPI存储器操作的spi控制器，都可以实现该回调函数集。

struct spi_controller_mem_ops {int (*adjust_op_size)(struct spi_mem *mem, struct spi_mem_op *op);bool (*supports_op)(struct spi_mem *mem,const struct spi_mem_op *op);int (*exec_op)(struct spi_mem *mem,const struct spi_mem_op *op);const char *(*get_name)(struct spi_mem *mem);int (*dirmap_create)(struct spi_mem_dirmap_desc *desc);void (*dirmap_destroy)(struct spi_mem_dirmap_desc *desc);ssize_t (*dirmap_read)(struct spi_mem_dirmap_desc *desc,u64 offs, size_t len, void *buf);ssize_t (*dirmap_write)(struct spi_mem_dirmap_desc *desc,u64 offs, size_t len, const void *buf);int (*poll_status)(struct spi_mem *mem,const struct spi_mem_op *op,u16 mask, u16 match,unsigned long initial_delay_us,unsigned long polling_rate_us,unsigned long timeout_ms);
};

adjust_op_size：调整存储器操作的数据传输大小，以符合对齐要求和最大FIFO大小的约束。用于校正单次spi存储器传输数据长度。如单次要求读取1024字节，但是控制器只支持单次512字节传输，那么在此回调中，就需要将spi_mem_op->data.nbytes限制到512字节。spi存储器的core层，会自动将分包后，后续数据的读取地址增加。如果回调中没实现，则使用spi-mem驱动框架中默认的校正接口。代码如下：

int spi_mem_adjust_op_size(struct spi_mem *mem, struct spi_mem_op *op)
{struct spi_controller *ctlr = mem->spi->controller;size_t len;if (ctlr->mem_ops && ctlr->mem_ops->adjust_op_size)return ctlr->mem_ops->adjust_op_size(mem, op);if (!ctlr->mem_ops || !ctlr->mem_ops->exec_op) {len = op->cmd.nbytes + op->addr.nbytes + op->dummy.nbytes;if (len > spi_max_transfer_size(mem->spi))return -EINVAL;op->data.nbytes = min3((size_t)op->data.nbytes,spi_max_transfer_size(mem->spi),spi_max_message_size(mem->spi) -len);if (!op->data.nbytes)return -EINVAL;}return 0;
}

supports_op：spi-nor、spi-nand通常支持多种模式，单线、四线、各个模式的cmd（opcode）各不相同，在驱动初始化的时候，需要通过support_op，确认控制器是否支持该命令。只有flash和控制器都能支持的传输模式，flash才能正常工作。通常情况下，不需要实现该函数，使用spi-mem默认的即可满足需求。代码如下：

bool spi_mem_supports_op(struct spi_mem *mem, const struct spi_mem_op *op)
{if (spi_mem_check_op(op))return false;return spi_mem_internal_supports_op(mem, op);
}static bool spi_mem_internal_supports_op(struct spi_mem *mem,const struct spi_mem_op *op)
{struct spi_controller *ctlr = mem->spi->controller;if (ctlr->mem_ops && ctlr->mem_ops->supports_op)return ctlr->mem_ops->supports_op(mem, op);return spi_mem_default_supports_op(mem, op);
}

exec_op：执行存储器操作，即实现如何发送、接受一次flash的操作。不实现该回调函数，spi-mem会用默认的传输模式，即使用传统spi_message、spi_transfer方式，一次spi存储器操作，如果包含cmd、addr、dummy、data，那么单次传输需要四个spi_transfer，效率十分低下。所以，不管是支持quad模式的spi控制器、还是普通spi控制器，如果有外接spi存储器的需求，且使用spi-mem驱动框架，都建议在驱动中实现spi_controller_mem_ops回调。

Linux支持的默认的exec_op 的操作函数如下：

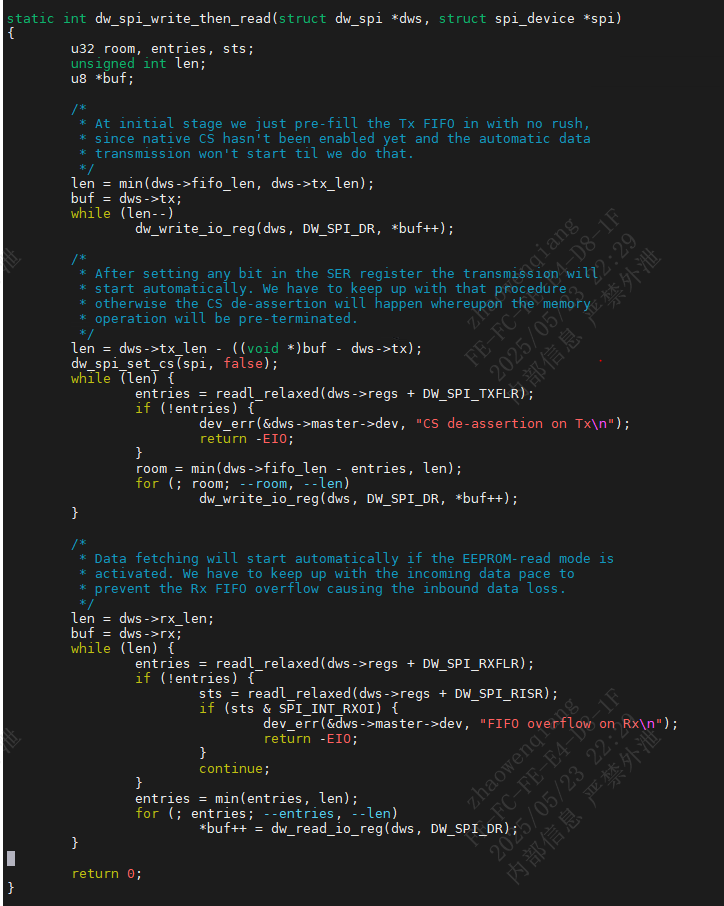

路径：drivers/spi/spi-dw-core.c 的函数 dw_spi_exec_mem_op（）->dw_spi_write_then_read()

get_name: 自定义 struct spi_mem->name, 这个name 通常会传递给mtd->name, 可以通过这个来兼容不同spi 存储器的mtdparts, 不过必须要注意的是如果这个name 是动态分配的内存，则应该调用devm_xxx()相关的接口，因为没有提供free_name 的接口。
dirmap_create: 创建一个直接映射的描述符，用来通过访问memory来访问存储器，当控制器能做到将spi 存储器映射到cpu 的地址空间时，可以实现这个。此接口由spi_mem_dirmap_create()函数调用。
dirmap_destroy:销毁dirmap_create所创建的描述符，此接口会由spi_mem_dirmap_destroy 调用。
dirmap_read: 直接从memory 读取spi 存储器的数据，由 spi_mem_dirmap_read调用。
dirmap_write: 直接往memory 写数据来写spi存储器的内容，由spi_mem_dirmap_write调用。

注意：当spi_controller_mem_ops 没有实现时， core 层将通过创建多个SPI 传输组成的SPI消息，来添加对该特性的通用支持，就像以前通用SPI NOR 控制器驱动程序所做的那样。

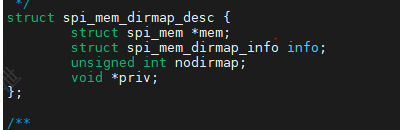

对于支持直接读写内存来读写flash 的控制器来说，需要对 struct spi_mem_dirmap_desc 这个的结果体进行操作：

mem: 该描述符所属的spi_mem 设备
info: 在创建描述符所需要的信息，下面会说明。
nordirmap: 如果spi controller 没有实现mem_ops->dirmap_create 回调函数，则设置为1；或者在调用mem_ops->dirmap_create是出错（超出映射的内存区域）时设置为1；此值为1 时，所有跟spi_mem_dirmap_read/write()相关的函数，就会使用spi_mem_exec_op 函数来操作flash;
priv: 指向controller 的私有数据结构

2.4 struct spi_mem_driver

在spi存储器的设备驱动中，应该声明自己为struct spi_mem_driver:

struct spi_mem_driver {struct spi_driver spidrv;int (*probe)(struct spi_mem *mem);int (*remove)(struct spi_mem *mem);void (*shutdown)(struct spi_mem *mem);
};

该结构体集成自struct spi_driver ，spi存储器的设备驱动需要实现probe、remove函数，他们传入的参数是一个spi_mem对象。

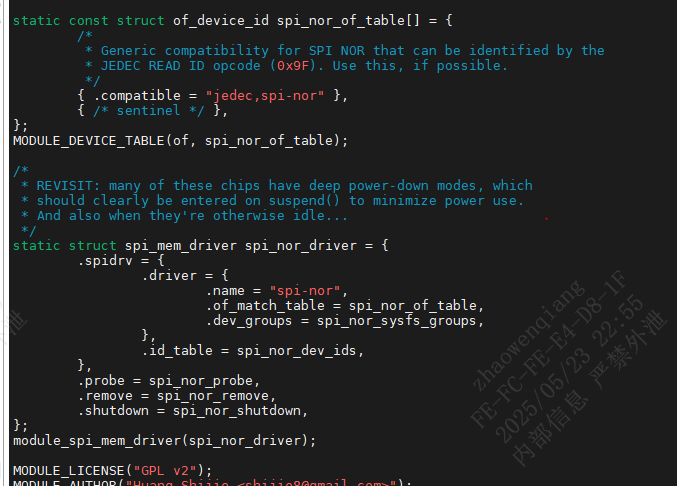

三、举 spi-nor core 的注册为例

源码路径： drivers/mtd/spi-nor/core.c

这是linux 中通用的spi-nor 的驱动程序，我们简单看一下它是如何使用spi-mem 框架对spi 存储器进行操作的。

以spi_nor_write 为例

spi_nor_write

-》spi_nor_write_data // 此函数返回实际写入的字节数，如果少于上一步请求写入的字节数，就会循环执行这步，直到所有请求的字节数写完。

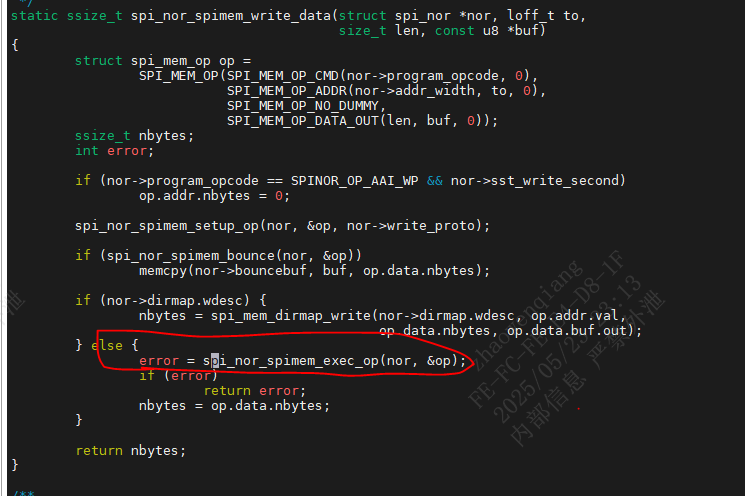

-》spi_nor_spimem_write_data

->if(nor->dirmap.wdesc) 执行spi_mem_dirmap_write 函数// 在spi_nor_driver 驱动中的spi_nor_probe函数中，是有创建wdesc和rdesc的，不过在创建过程中会根据实际情况给desc->nodirmap赋值

-》如果desc->nodirmap 为真，则执行spi_mem_no_dirmap_write 函数

-》否则就调用spi_controller->mem_ops->dirmap_write 回调函数来写flash

->else 执行 spi_nor_spimem_exec_op 函数 // 如果其他的spi mem设备端驱动里没有创建描述符，则直接执行spi_nor_spimem_exec_op

当没有创建描述符时：

spi_nor_spimem_exec_op（）-》spi_mem_exec_op（）

可以看出，当spi_controller 中mem_ops 有实现时，就会调用mem_ops->exec_op 回调；否则就会通过创建由多个spi_transfer 组成的spi_message,调用spi_sync函数来支持通用spi 的传输。

四、spi mem控制器的编写步骤

通过deepseek 写的驱动框架：

#include <linux/module.h>
#include <linux/spi/spi.h>
#include <linux/spi/spi-mem.h>
#include <linux/dma-mapping.h>/** 定义 DIRMAP 相关参数*/
#define DIRMAP_READ_BUF_SIZE    (4 * 1024)  // 读缓冲区大小
#define DIRMAP_WRITE_BUF_SIZE   (1 * 1024)  // 写缓冲区大小/** 控制器私有数据结构*/
struct my_spi_controller {struct spi_controller *ctlr;/* dirmap 相关资源 */void __iomem *read_buf;dma_addr_t read_buf_dma;void __iomem *write_buf;dma_addr_t write_buf_dma;bool use_dma;
};/** SPI 存储器控制器操作结构体实现（包含 dirmap）*/
static const struct spi_controller_mem_ops my_spi_mem_controller_ops = {.adjust_op_size = my_adjust_op_size,.supports_op = my_supports_op,.exec_op = my_exec_op,.get_name = my_get_name,.dirmap_create = my_dirmap_create,.dirmap_read = my_dirmap_read,.dirmap_write = my_dirmap_write,
};/** 创建 dirmap 映射*/
static int my_dirmap_create(struct spi_mem_dirmap_desc *desc)
{struct spi_controller *ctlr = desc->mem->spi->controller;struct my_spi_controller *my_ctlr = spi_controller_get_devdata(ctlr);/* 检查是否支持请求的映射类型 */if ((desc->info.op_tmpl.data.dir == SPI_MEM_DATA_IN && !my_ctlr->read_buf) ||(desc->info.op_tmpl.data.dir == SPI_MEM_DATA_OUT && !my_ctlr->write_buf))return -ENOTSUPP;/* 检查操作是否支持 */if (!my_supports_op(desc->mem, &desc->info.op_tmpl))return -ENOTSUPP;return 0;
}/** dirmap 读取操作*/
static ssize_t my_dirmap_read(struct spi_mem_dirmap_desc *desc,u64 offs, size_t len, void *buf)
{struct spi_controller *ctlr = desc->mem->spi->controller;struct my_spi_controller *my_ctlr = spi_controller_get_devdata(ctlr);struct spi_mem_op op = desc->info.op_tmpl;size_t chunk_len, remaining = len;ssize_t ret = 0;u8 *buf_ptr = buf;/* 设置地址 */op.addr.val = desc->info.offset + offs;while (remaining) {chunk_len = min_t(size_t, remaining, DIRMAP_READ_BUF_SIZE);op.data.nbytes = chunk_len;if (my_ctlr->use_dma && my_ctlr->read_buf_dma) {/* DMA 模式读取 */op.data.buf.in = my_ctlr->read_buf;if (my_exec_op(desc->mem, &op) < 0) {ret = -EIO;break;}memcpy(buf_ptr, my_ctlr->read_buf, chunk_len);} else {/* 直接模式读取 */op.data.buf.in = buf_ptr;if (my_exec_op(desc->mem, &op) < 0) {ret = -EIO;break;}}buf_ptr += chunk_len;remaining -= chunk_len;ret += chunk_len;}return ret;
}/** dirmap 写入操作*/
static ssize_t my_dirmap_write(struct spi_mem_dirmap_desc *desc,u64 offs, size_t len, const void *buf)
{struct spi_controller *ctlr = desc->mem->spi->controller;struct my_spi_controller *my_ctlr = spi_controller_get_devdata(ctlr);struct spi_mem_op op = desc->info.op_tmpl;size_t chunk_len, remaining = len;ssize_t ret = 0;const u8 *buf_ptr = buf;/* 设置地址 */op.addr.val = desc->info.offset + offs;while (remaining) {chunk_len = min_t(size_t, remaining, DIRMAP_WRITE_BUF_SIZE);op.data.nbytes = chunk_len;if (my_ctlr->use_dma && my_ctlr->write_buf_dma) {/* DMA 模式写入 */memcpy(my_ctlr->write_buf, buf_ptr, chunk_len);op.data.buf.out = my_ctlr->write_buf;} else {/* 直接模式写入 */op.data.buf.out = buf_ptr;}if (my_exec_op(desc->mem, &op) < 0) {ret = -EIO;break;}buf_ptr += chunk_len;remaining -= chunk_len;ret += chunk_len;}return ret;
}/** SPI 控制器探测函数（增强版，含 dirmap 初始化）*/
static int my_spi_controller_probe(struct platform_device *pdev)
{struct device *dev = &pdev->dev;struct spi_controller *ctlr;struct my_spi_controller *my_ctlr;int ret;/* 分配控制器结构 */ctlr = spi_alloc_controller(dev, sizeof(*my_ctlr));if (!ctlr)return -ENOMEM;my_ctlr = spi_controller_get_devdata(ctlr);my_ctlr->ctlr = ctlr;/* 初始化 dirmap 资源 */my_ctlr->use_dma = false;/* 分配 DMA 缓冲区用于读取 */my_ctlr->read_buf = dmam_alloc_coherent(dev, DIRMAP_READ_BUF_SIZE,&my_ctlr->read_buf_dma, GFP_KERNEL);if (!my_ctlr->read_buf)dev_warn(dev, "Failed to allocate DMA read buffer, falling back to PIO\n");/* 分配 DMA 缓冲区用于写入 */my_ctlr->write_buf = dmam_alloc_coherent(dev, DIRMAP_WRITE_BUF_SIZE,&my_ctlr->write_buf_dma, GFP_KERNEL);if (!my_ctlr->write_buf)dev_warn(dev, "Failed to allocate DMA write buffer, falling back to PIO\n");my_ctlr->use_dma = my_ctlr->read_buf && my_ctlr->write_buf;/* 初始化控制器参数 */ctlr->mem_ops = &my_spi_mem_controller_ops;ctlr->bus_num = -1; /* 动态分配总线号 */ctlr->num_chipselect = 1; /* 假设支持1个片选 */ctlr->mode_bits = SPI_CPOL | SPI_CPHA | SPI_CS_HIGH;ctlr->bits_per_word_mask = SPI_BPW_MASK(8);/* 设置传输限制 */ctlr->max_transfer_size = 4096; /* 最大传输大小 */ctlr->max_address_width = 3;    /* 支持24位地址 *//* 支持 dirmap */ctlr->mem_ops = &my_spi_mem_controller_ops;/* 注册SPI控制器 */ret = devm_spi_register_controller(dev, ctlr);if (ret) {dev_err(dev, "Failed to register SPI controller: %d\n", ret);spi_controller_put(ctlr);return ret;}return 0;
}/** SPI 控制器移除函数（增强版，含 dirmap 资源清理）*/
static int my_spi_controller_remove(struct platform_device *pdev)
{struct spi_controller *ctlr = platform_get_drvdata(pdev);struct my_spi_controller *my_ctlr = spi_controller_get_devdata(ctlr);/* DMA 缓冲区由 devm 管理，无需显式释放 */return 0;
}/* 其余函数（my_adjust_op_size, my_supports_op, my_exec_op, my_get_name）保持不变 *//** 平台驱动结构体*/
static struct platform_driver my_spi_controller_driver = {.probe = my_spi_controller_probe,.remove = my_spi_controller_remove,.driver = {.name = "my-spi-controller",.owner = THIS_MODULE,},
};module_platform_driver(my_spi_controller_driver);MODULE_AUTHOR("Your Name");
MODULE_DESCRIPTION("Enhanced SPI Memory Controller Driver with Dirmap Support");
MODULE_LICENSE("GPL");

在用户代码中，可以这样使用 dirmap 功能:

struct spi_mem_dirmap_desc *desc;
struct spi_mem_dirmap_info info = {.offset = 0,            // 映射的起始地址.length = SZ_1M,        // 映射的长度.op_tmpl = SPI_MEM_OP(  // 操作模板SPI_MEM_OP_CMD(0x03, 1),    // READ 命令SPI_MEM_OP_ADDR(3, 0, 1),   // 3字节地址SPI_MEM_OP_NO_DUMMY,SPI_MEM_OP_DATA_IN(0, NULL, 1) // 数据输入)
};// 创建直接映射
desc = spi_mem_dirmap_create(mem, &info);// 使用直接映射读取数据
spi_mem_dirmap_read(desc, 0, len, buf);// 销毁直接映射
spi_mem_dirmap_destroy(desc);
