案例分享——牛路水库安全监测之倒垂线、双金属标、多点位移计安装

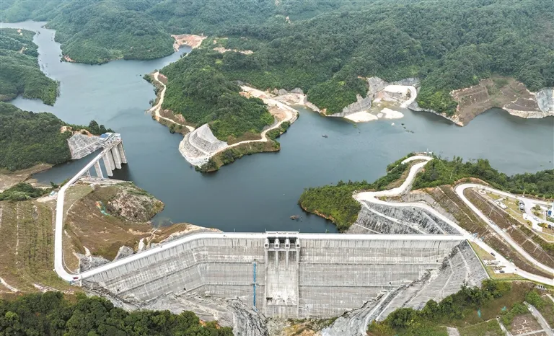

牛路水库位于广州从化区良口镇，水库坝址位于流溪河的一级支流牛路水的中游，紧邻黄龙带水库，现状对外交通主要为105国道和大广高速公路，对外交通条件优越。

牛路水库是以城市供水为主兼顾防洪、发电的水利枢纽工程，工程已列入2017年广东省及广州市的重点项目，水库总库容6663万m³，电站装机容量为3000KW，该工程等别为Ⅲ等， 规模为中型水库。

监测内容

本项目监测项目有环境量监测（水位）、变形监测（水准标点、引张线、引张线式水平位移计、正垂线、倒垂线、双金属标、静力水准和测缝计）、渗流监测（渗压计、测压管、测压管扬压力计、量水堰）、应力应变及温度监测（基础应变计、五向应变计、无应力计、钢筋计、温度计和表面温度计）等。

安装实施现场

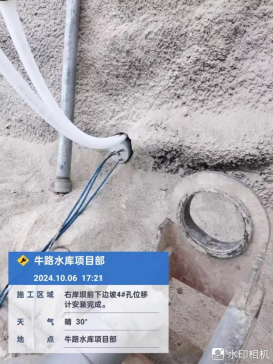

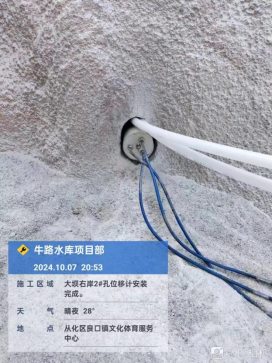

多点位移计

振弦式多点位移计适用于长期埋设在土坝、土堤、边坡、隧道、地基等结构物内，测量结构物内深层多部位的位移、沉降、应变、滑移等，并可同步测量埋设点的温度。

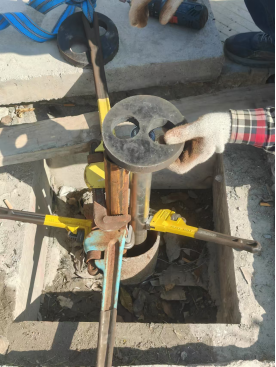

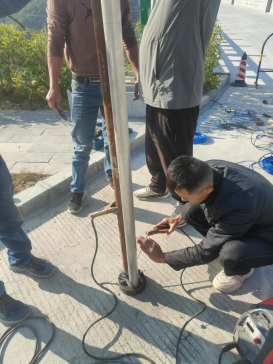

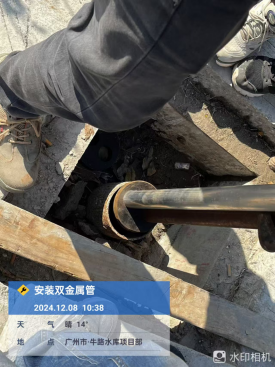

双金属标

双金属标是指利用底部埋设在基岩层中的两种不同温度膨胀系数的金属管（钢管、铝管），将基岩下的钢、铝芯管底部高程传递到地面上的一种测量标志。双金属标主要由保护管、钢芯管、铝芯管、橡胶环、标头、保护装置等组成。

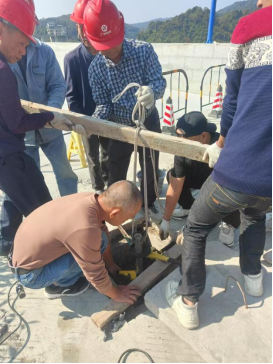

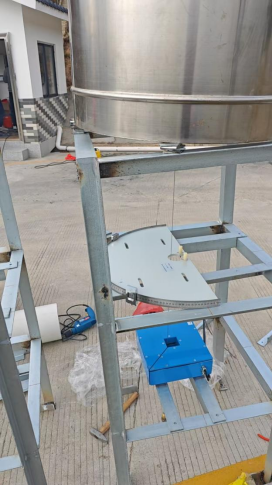

倒垂线装置

倒垂系统由锚块、浮体组、油桶、不锈钢丝、混凝土观测墩等主要部件构成。用于精确测量正倒垂的相对位移，反应大坝、船闸、高层建筑物等不同高程的水平位移变化。
