电路图识图基础知识-电气符号(二)

电路图常用的电气符号

电路图中电气符号是必不可少的，要读懂电路图就必须正确、熟练地理解并掌握各种电气 符号所表示的意义，否则就会不知所措。

电气符号包括图形符号、文字符号、回路编号和项目代号等。

 图 形 符 号

图形符号在图纸或其他文件中表示一个设备或概念的图形、标记或字符。

图形符号的分类有多种，常见的分类方法有两种： 一是按图形符号所表示的实物(项目) 类型分类；二是按图形符号的组成功能分类。

1. 按图形符号所表示的实物(项目)类型分

图形符号按图形所表示的实物类型可将其分为11类：导线和连接器件，基本无源元件，半 导体管和电子管，电能的发生和转换，开关、控制和保护装置，测量仪器、灯和信号器件，电 信交换和外围设备，电信传输，电力、照明和电信布置，二进制逻辑单元，模拟单元等。下表所示的是每类图形符号表示的实物类型。

图形符号种类	表示实物类型
导线和连接器件	各种连接线、接线端子、端子和之路的连接、连接器件、电缆装配附件
基本无源元件	电阻器、电容器、电感器、铁氧体磁芯、磁存储器矩阵、压电晶体、延迟线
半导体管和电子管	二极管、三极管、晶闸管、电子管、辐射探测器
电能的发生和转换	绕组、发电机、电动机、变压器、变流器
开关、控制和保护装置	出点(出头)、开关、开关装置、控制装置、电动机启动器、继电器、熔断器、保护间隙、避雷器
测量仪器、灯和信号器件	指示、计算和记录仪器、热电偶、遥测装置、电钟、传感器、灯、喇叭和电铃
电信交换和外围设备	交换系统、选择器、电话机、电报和数据处理设备、传真机、换能器、记录和播放器
电信传输，电力、照明和电信	通信电路、天线、无线电台及各种电信传输设备
电力、照明和电信布置	发电站、变电所、网路、音响和电视的电缆配电系统、开关、插座引出线、电灯引出线、安装符号
二进制逻辑单元	组合和时序单元，运算器单元，延时单元，双稳、单稳和非稳单元，位移寄存器、计数器和存储器
模拟单元	函数器、作保转换器、电子开关

2. 按图形符号的组成功能分

图形符号按照其组成功能可分为符号要素、限定符号、一般符号和方框符号四类。

2.1符号要素

符号要素是一种最简单、最基本的图形，具有确定的含义，通常用来表示实物(项目)的  特性功能。符号要素不能单独使用，必须与一般符号等进行组合后，才能形成完整的图形符号。 例如，□、[       、○三个符号要素，在其中任何一个符号轮廓中填入适当的符号或元器件 代号，都可以表示元器件、装置或功能单元。

2.2限定符号

限定符号是指用来提供附加信息的一种加在其他图形符号上的符号。同符号要素一样，限 定符号一般也不能单独使用。一般符号有时也可用作限定符号，如电容器的一般符号加到扬声 器符号上即可构成电容式扬声器的符号。限定符号可分为通用限定符号和专用限定符号，通用限定符号是可用于各种一般符号的限定符号，专用限定符号则只能用于某种一般符号。

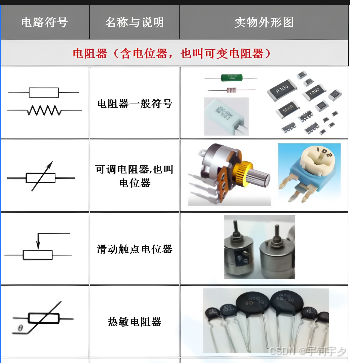

限定符号一般由具有一定方向的箭头、短横线、小叉或小圆圈等构成。限定符号的应用使 图形符号更具多样性。如在电阻器一般符号的基础上，分别加上不同的限定符号，则可得到不同的电阻器，下图所示为电阻器的限定符号示例。

2.3一 般符号

一般符号是用以表示一类产品和此类产品特征的一种通常很简单的符号。 一般符号是通用 的符号，用它来表示某一类项目的共同特征或功能。 一般符号可以单独作为图形符号使用，也 可与符号要素或限定符号配合使用，构成新的符号。

在一般符号中增加限定符号或符号要素后的图形，可以表示某类产品中的特定产品。

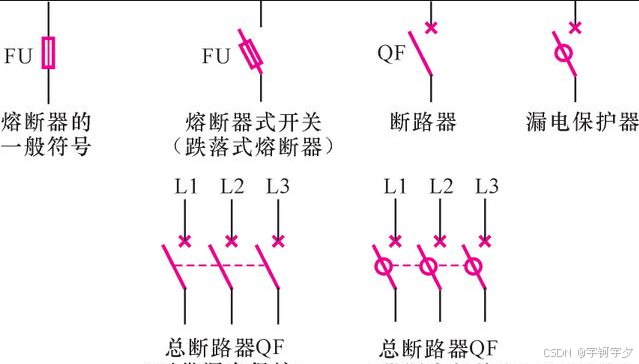

下图所示的是一些常用元器件的一般符号。

2.4方框符号

方框符号是用来表示元器件、设备等的组合及其功能，既不能给出元器件、设备的细节，也  不考虑所有连接的一种简单图形符号。方框符号通常用在单线表法、全部输入和输出接线的图中， 主要用来表示设备或部件的外壳。将整个设备或部件用方框符号表示后在图中就相当于一个元器  件，因此不能对设备的细节等进行表示，也没有办法表示。下图所示为方框符号的应用示例。
