功率电感的参数

1 磁性材料基础

1.1  磁导率u：

真空的磁导率u0 = 4pi*10^-7 H/m

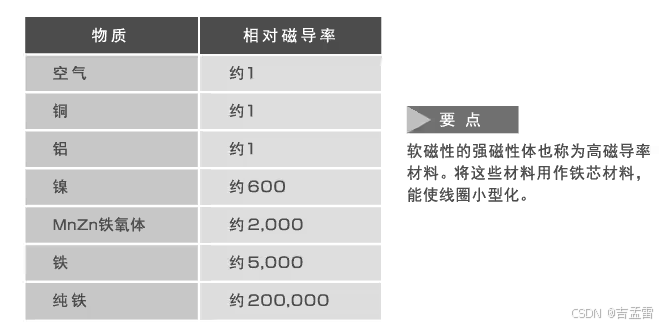

相对磁导率ur是指相对于真空的磁导率，除铁磁性材料外，相对磁导率都是1。

磁通密度 B = u * H ，H为磁场强度

1.2 磁滞回线

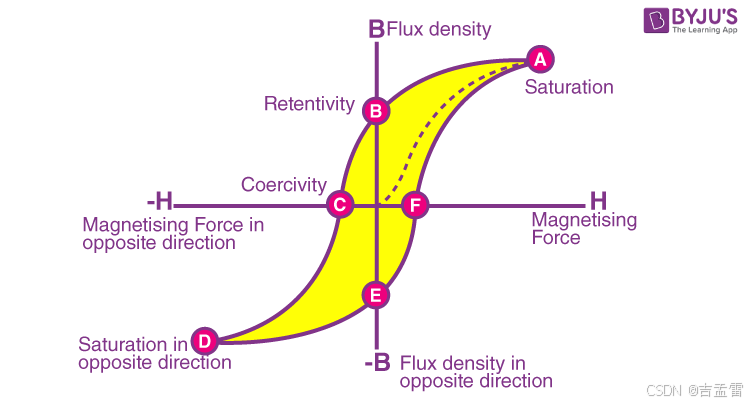

磁性材料在外磁场的作用下会被磁化，外磁场撤走时仍然保留磁化状态，下图中的虚线为初始磁化曲线，实线为磁滞曲线，图中AD的状态为磁饱和，B、E为剩磁，为外磁场减弱到0时，磁铁中的磁通密度，C、F为矫顽力，为退磁所需要的外部磁场强度。

                               图：磁化曲线与磁滞曲线

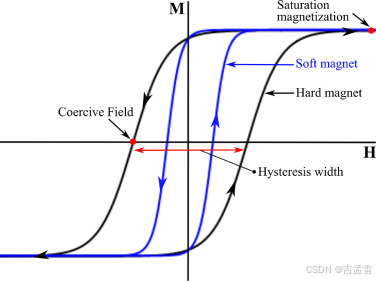

软磁材料的磁导率高，矫顽力低，容易去磁，一般有硅钢片、纯铁，硬磁材料的磁导率低，矫顽力高，不容易去磁，一般也叫做永磁铁，常见的有钕铁硼和氧化铁。下图为软磁与硬磁的磁滞回线对比。

                            图：软磁与硬磁材料的磁滞回线

2 电感的大小

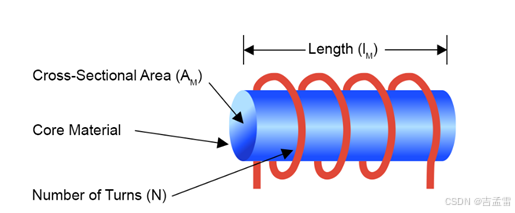

从电感的关系式了解到电感的大小取决于磁导率，线圈的面积，线圈的长度，匝数等参数。

3  电感的饱和电流

根据法拉第电磁感应定律，UL = N* dΦ /dt = N * dΦ/di  *di/dt，可知电感 L = N * dΦ/di ，由于电感磁芯里面磁畴的有序排列，使得电流产生的磁场被大大加强。电流越大，有序排列的磁畴也越多，磁通密度B越大，穿过线圈的磁通量Φ也越大，基本与电流成正比，所以电感的大小是不变的。但是当电感电流到达一定程度后，磁畴已经都有序排列了，磁通量也不能继续增大了，那么由 L = N * dΦ/di 可知，电感的感量L就会降低，一般饱和电流定义为感量下降30%时的电流。

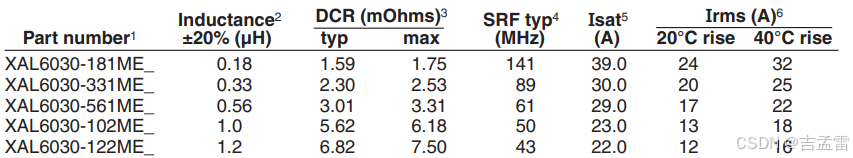

下图为电感XAL6030-102ME_的参数，饱和电流23A，定义为感量下降30%对应的电流，下图中1uH下降到0.7uH对应的电流23A，温升电流18A，表示温升40℃对应的电流大小。

                                                           图：XAL6030-102ME_的规格参数

4  电感磁芯用软磁材料还是硬磁材料

电感作为储能元件，本身不应该消耗能量，电流存在时，产生磁场，电流消失时，剩磁就应该越小越好，剩磁越大造成的磁滞损耗越大，所以要想更小的磁滞损耗就要用软磁材料作为电感的磁芯。

5 功率电感的类型

分类：组装式，磁封胶，一体成型。
