超详细openBmc Virtual Media 功能及实现流程（1）

后续会 持续更新相关debug 技巧

1. VirtualMedia 功能介绍：

• BMC的 Virtual Media（虚拟介质） 功能是一项重要的远程管理特性，主要用于通过远程服务器模拟本地存储设备（如 CD/DVD）供主机访问；
• 基于VirtualMedai 功能，管理员可以加载本机镜像，并将镜像挂载到远程服务器主机，从而实现远程镜像安装，而无需去机房接入实际的镜像介质。

2. VirtualMedai 实现框架：

2.1 VirtualMedia Module 依赖：

• 浏览器：该功能需要浏览器加载本机镜像
• bmc 服务：该功能需要bmc VirtualMedia 服务通过websocket 与浏览器沟通
• nbd 网络块：该功能需要nbd 网络块设备能将远程的sock 数据通过内核块转入bio_vec
• USB-Gadget：该功能需要usbGadget 将网络块nbd与USB设备的file 进行关联，以遍bio_vec 中的数据可以通过USB 到达主机

2.2 镜像数据传输流程：

• 本地镜像上传浏览器，然后通过websocket 发送给bmc VirtualMeida 服务
• bmc VirtualMedia 从websocket 读取数据并写入管道
• nbd_proxy 进程从管道读取数据并写入sock_client
• nbd 服务接收sock 数据并存储到bio_vec以便通过USB 协议传输给主机；

2.3 底层cmd 传输流程：

• 底层USB 请求转化为块请求，然后通过nbd server sock 通知到nbd_client
• nbd_proxy 从sokcet 读取数据并写入pipeout
• bmc VirtualMedia 从pipeout 中读取请求数据并通过websock 发送给NBDServer.js
• NBDServer.js 从load的文件中读取指定偏移&指定长度的数据

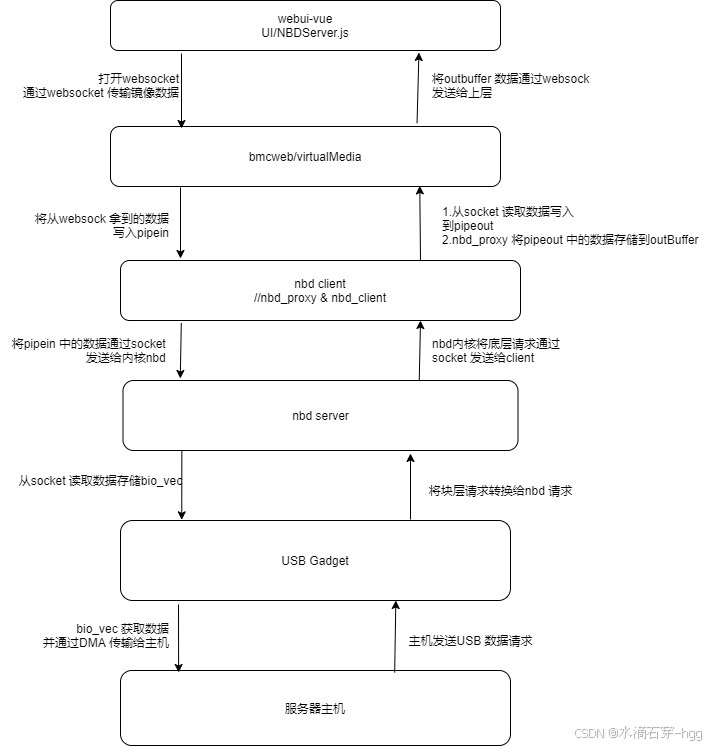

2.4 框架简化：

3. VirtualMedia 的具体实现：

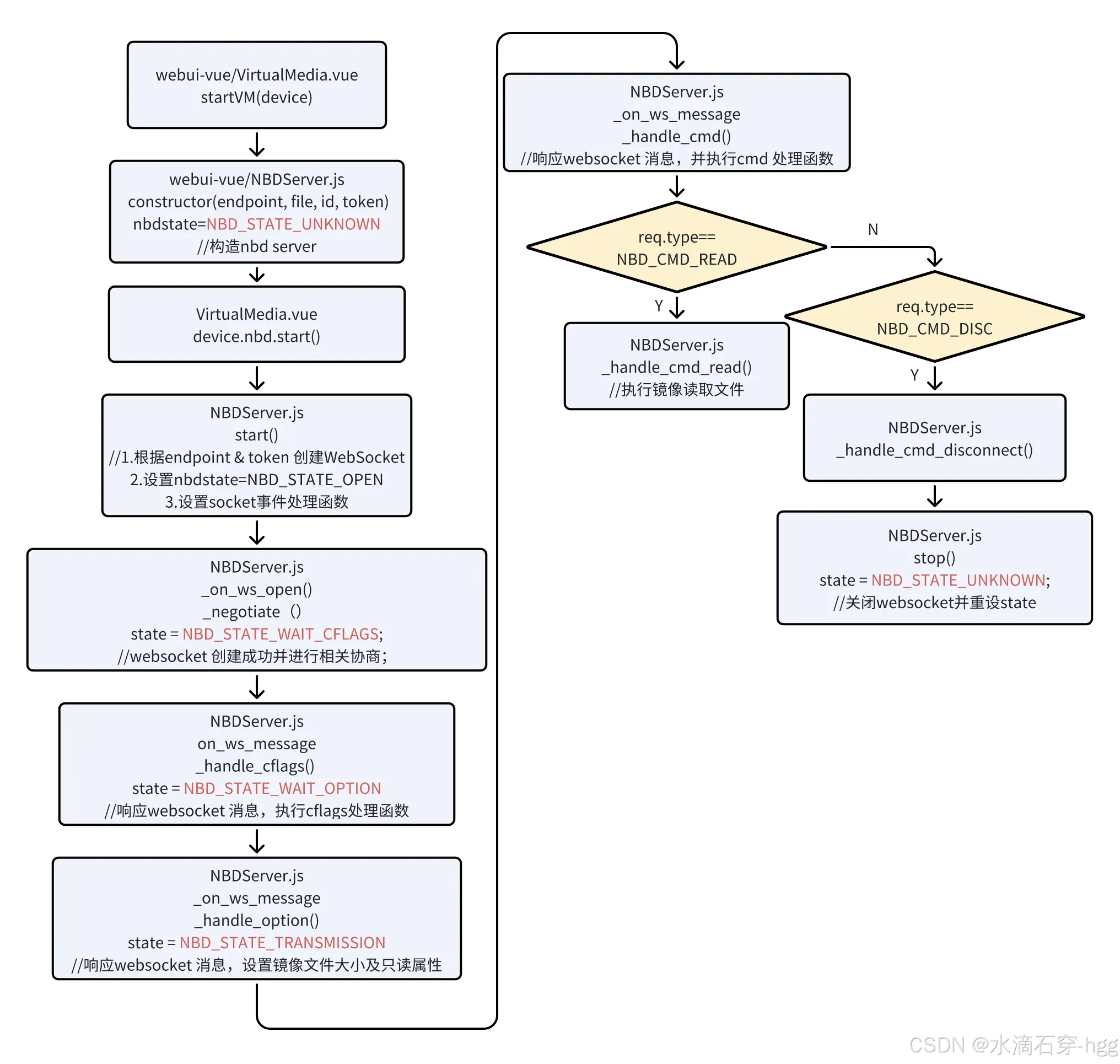

3.1 Web code Flow:

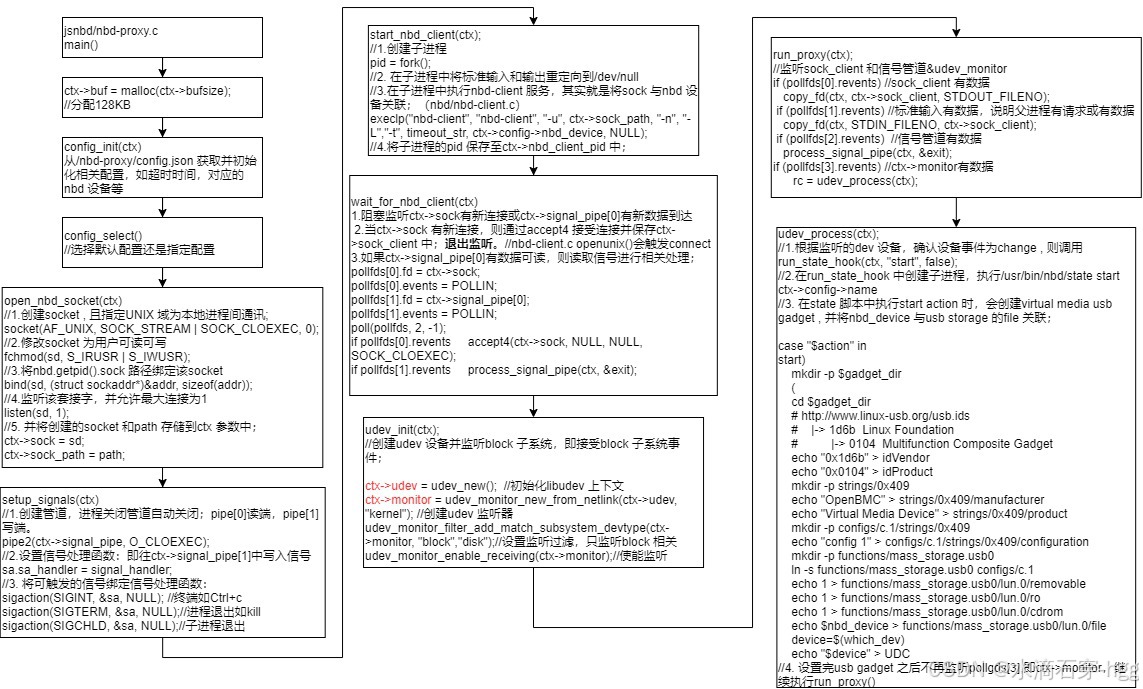

3.2 nbd-proxy Flow:

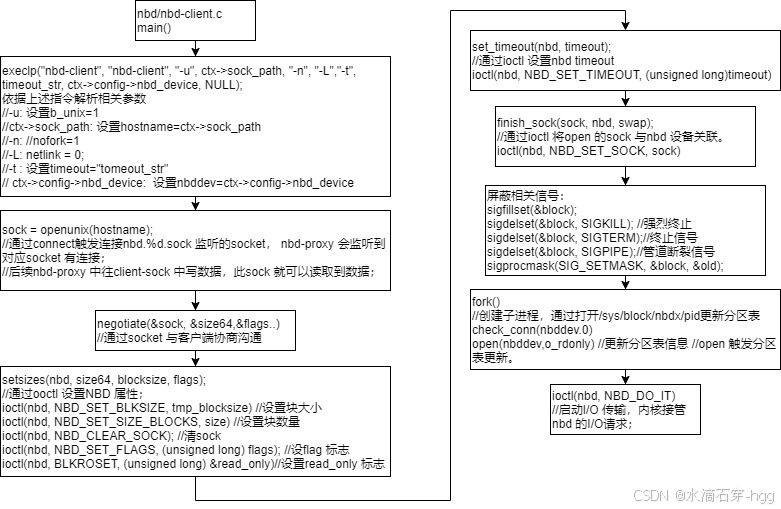

3.3 nbd-client Flow:

3.4 nbd Module Flow:

参考我之前所写文章：
https://blog.csdn.net/gege_hxg/article/details/148118291?spm=1001.2014.3001.5501

3.5 VirtualMedia 整体传输Flow：

• 详细请下载openbmc_VirtualMedia_allFlow.drawio 文件；


4. 感悟：

• 刚拿到openbmc code 不知道VirtualMedia 所依赖的Module 有哪些，对应哪些Source;
• 需要查阅openbmc 开源技术文档确认VirtualMedia 的大致流程，VirtualMedia 开源技术文档参考如下：
  • https://github.com/openbmc/docs/blob/master/features.md
  • https://github.com/openbmc/docs/blob/master/designs/virtual-media.md
• 从代码中依据数据传输线进行确认，找到所依赖的进程以及整个数据传输流程；
