Linux--初识文件系统fd

news 来源：原创 2025/5/24 5:52:13

01. C/系统调用文件操作

C/系统调用文件操作

02. 文件系统(ext2)结构

在这里插入图片描述

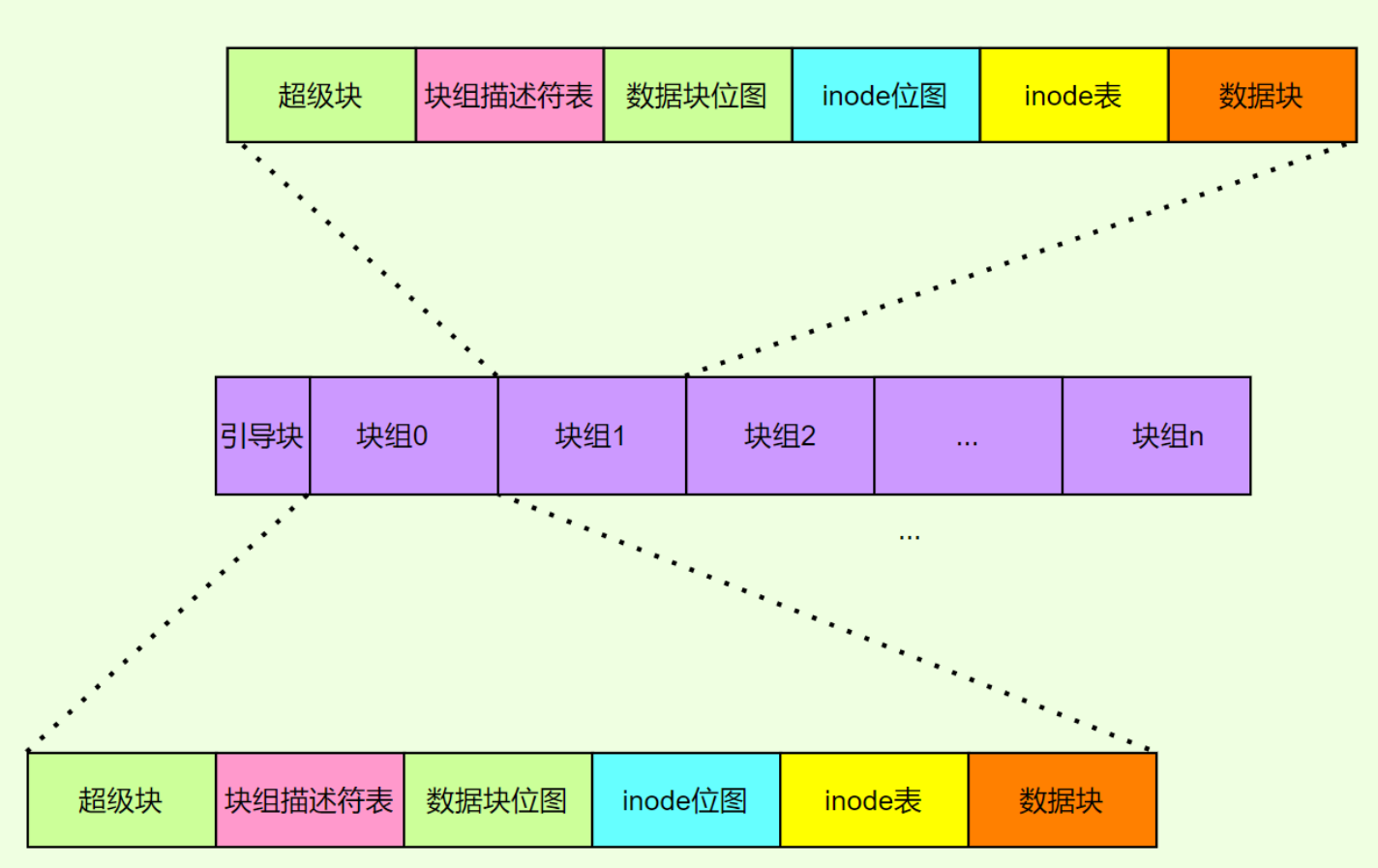

Linux ext2文件系统，上图为磁盘文件系统图（内核内存映像肯定有所不同），磁盘是典型的块设备，硬盘分区被划分为一个个的block。一个块的大小(有1MB,2MB或4MB)是由格式化的时候确定的，并且不可以更改。而上图中启动块引导快的大小是确定的。每个块组都有着相同的结构组成。

超级块和块组描述符表 会在多个块组中备份，以提高容错能力。其余结构（数据块位图、inode 位图、inode 表、数据块）是每个块组独立管理的。

文件访问：

通过目录数据块找到文件名对应的inode
从inode表中读取inode号，在文件混合索引内找到获取数据块指针
根据指针访问文件内容

文件创建：

在位示图找到为o的inode分配并写入inode表
在文件数据块找到空闲块分配给它
更新数据块，并添加文件名和inode的映射关系

文件删除：

位示图和数据块位图置0，并在目录数据块删除此二元关系

2.1 超级块

存放文件系统本身的结构信息。记录的信息主要有：bolck 和 inode的总量，未使用的block和inode的数量，一个block和inode的大小，最近一次挂载的时间，最近一次写入数据的时间，最近一次检验磁盘的时间等其他文件系统的相关信息。Super Block的信息被破坏，可以说整个文件系统结构就被破坏了

struct ext2_super_block {__le32  s_inodes_count;         /* 索引节点总数 */__le32  s_blocks_count;         /* 块总数 */__le32  s_r_blocks_count;       /* 保留的块数 */__le32  s_free_blocks_count;    /* 空闲块计数器 */__le32  s_free_inodes_count;    /* 空闲索引节点计数器 */__le32  s_first_data_block;     /* 第一个数据块的块号，总是为1 */...__le32  s_first_meta_bg;        /* 第一个元块组 */__u32   s_reserved[190];        /* 填充到块的末尾 */
};

2.2 块组描述符表

描述块组属性信息

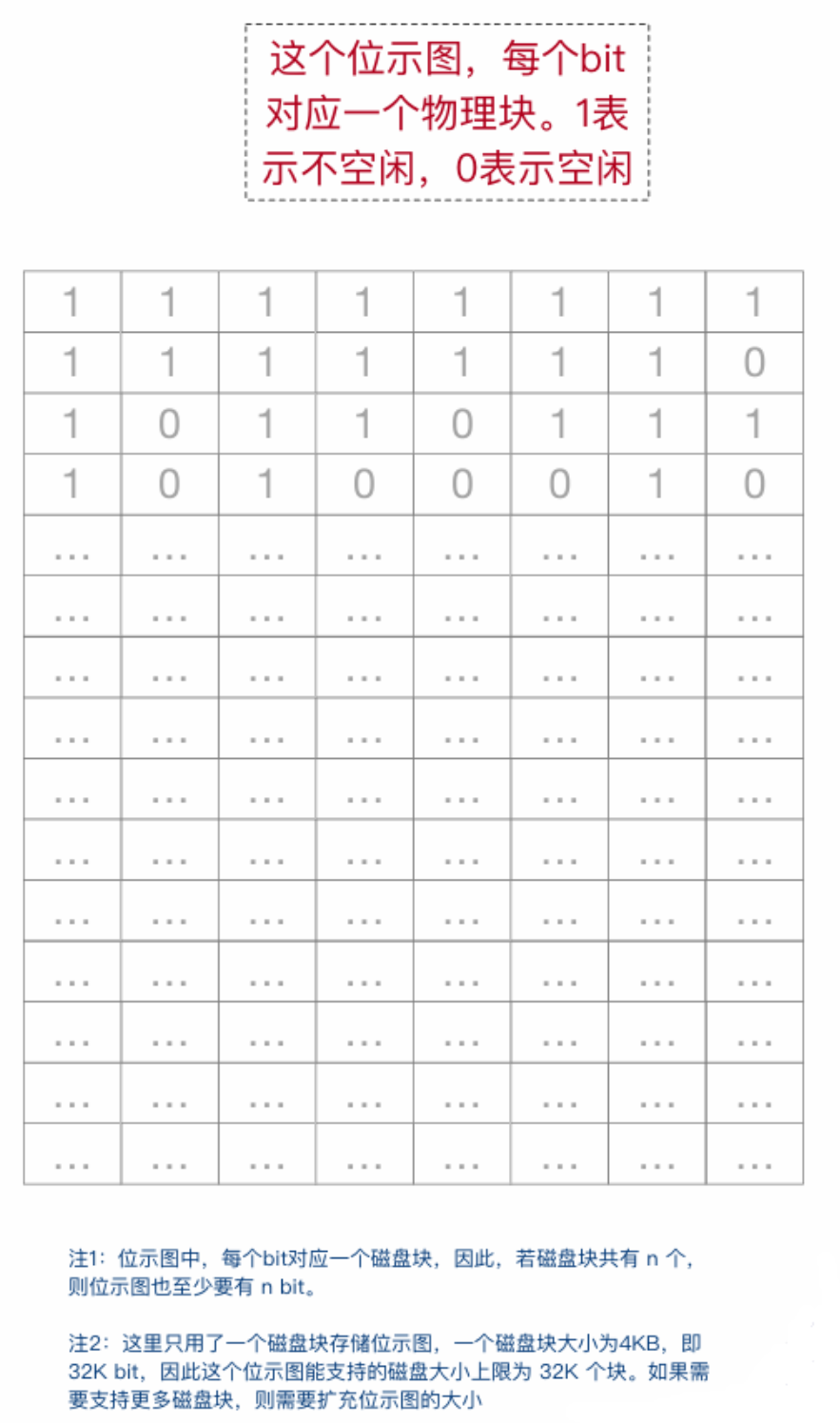

2.3 位示图

块组中 Inode 的分配状态（已用/空闲）

struct ext2_inode {__le16  i_mode;         /* 文件类型和访问权限，查看S_ISREG()等函数 */__le16  i_uid;          /* 所有者 Uid 的低 16 位，拥有者id */// 文件长度，最高位没使用，最大表示2GB文件，大于2GB文件再使用i_dir_acl字段__le32  i_size;         /* 大小（字节） */__le32  i_atime;        /* 访问时间 */__le32  i_ctime;        /* 索引节点创建时间 */__le32  i_mtime;        /* 文件数据最后改变时间 */__le32  i_dtime;        /* 删除时间 */__le16  i_gid;          /* 组 ID 的低 16 位，用户组id */__le16  i_links_count;  /* 硬链接计数 */
...
};

在这里插入图片描述

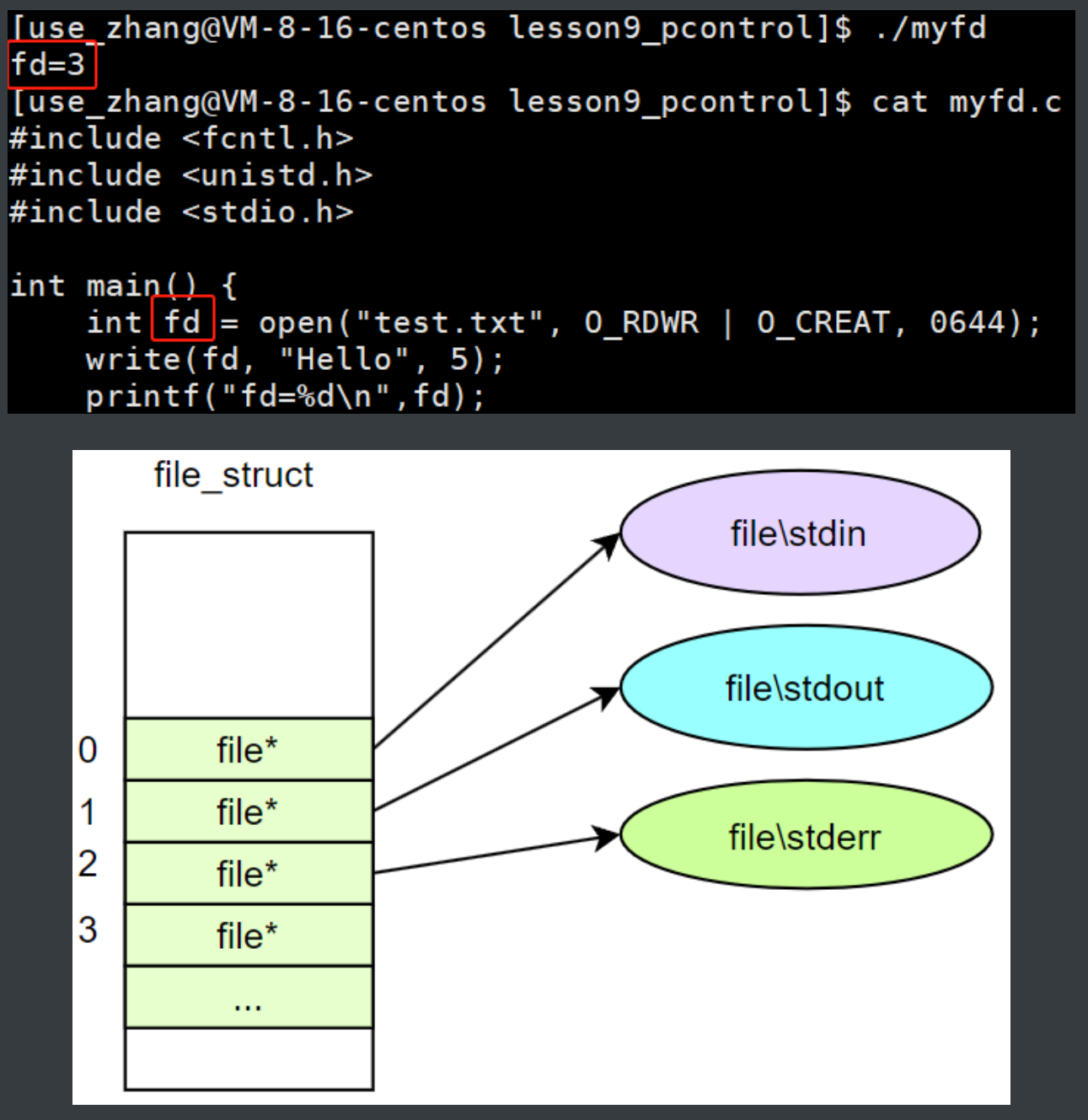

2.4. 文件描述符fd

fd是操作系统中用于标识和访问已打开文件或I/O资源的整数标识符。存放

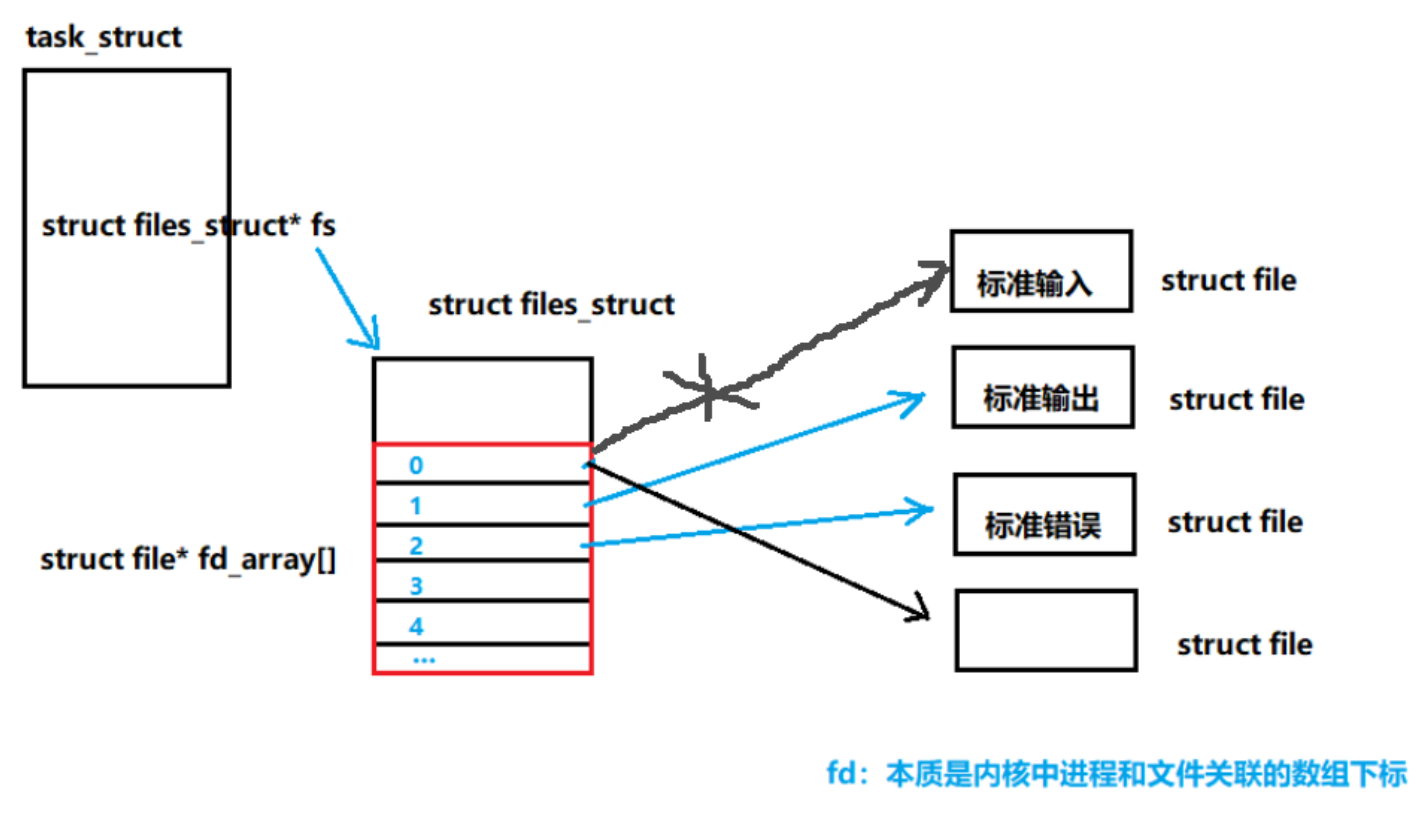

每个进程的 task_struct 包含一个 files_struct 结构，内部维护一个 fd 数组
file*fd_array[]中存放多个file*
数组索引(下标)即为fd，数组内部元素指向内核中的file对象

在file*fd_array[]中下标为0、1、2分别预留给stdin，stdout，stderr，所以新分配的原则是选择未使用最小的开始分配。使用close()即可释放任意已分配的fd，进程结束未关闭的fd由内核自动回收。

在这里插入图片描述

2.5. 重定向

在这里插入图片描述

待写…

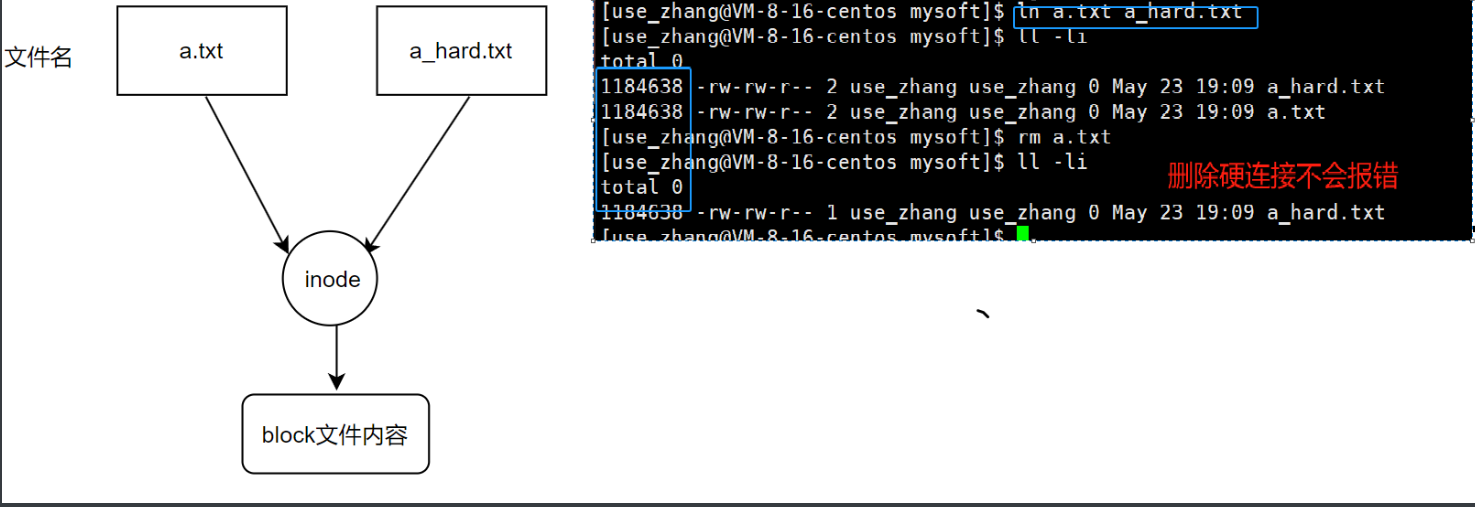

2.6. inode

存储文件或目录的元数据（不包括文件名）

在这里插入图片描述

注:

在Unix文件系统中，每个文件必须对应一个inode结点，而 inode结点的总数量是有上限的。如:仅用8KB作为inode区,假设每个inode大小为64B，则该文件系统最多只能存储8KB/64B=128个 inode结点，相应地，该系统最多只能支持128个文件。
当一个进程通过open系统调用打开某个文件时，操作系统需要将该文件对应的 inode结点读入主存。

2.7 数据块

作用：存储文件的实际内容或目录的结构信息。
类型：
- 文件数据块：存储普通文件的实际内容（如文本、图片等）。
- 目录数据块：存储该目录下的条目（文件名 + Inode 号）。
- 符号链接数据块：若链接路径较短，直接存储在 Inode 中；较长时占用数据块。
- 特殊文件：如设备文件（/dev/sda）的元数据存储在 Inode 中，无需数据块。

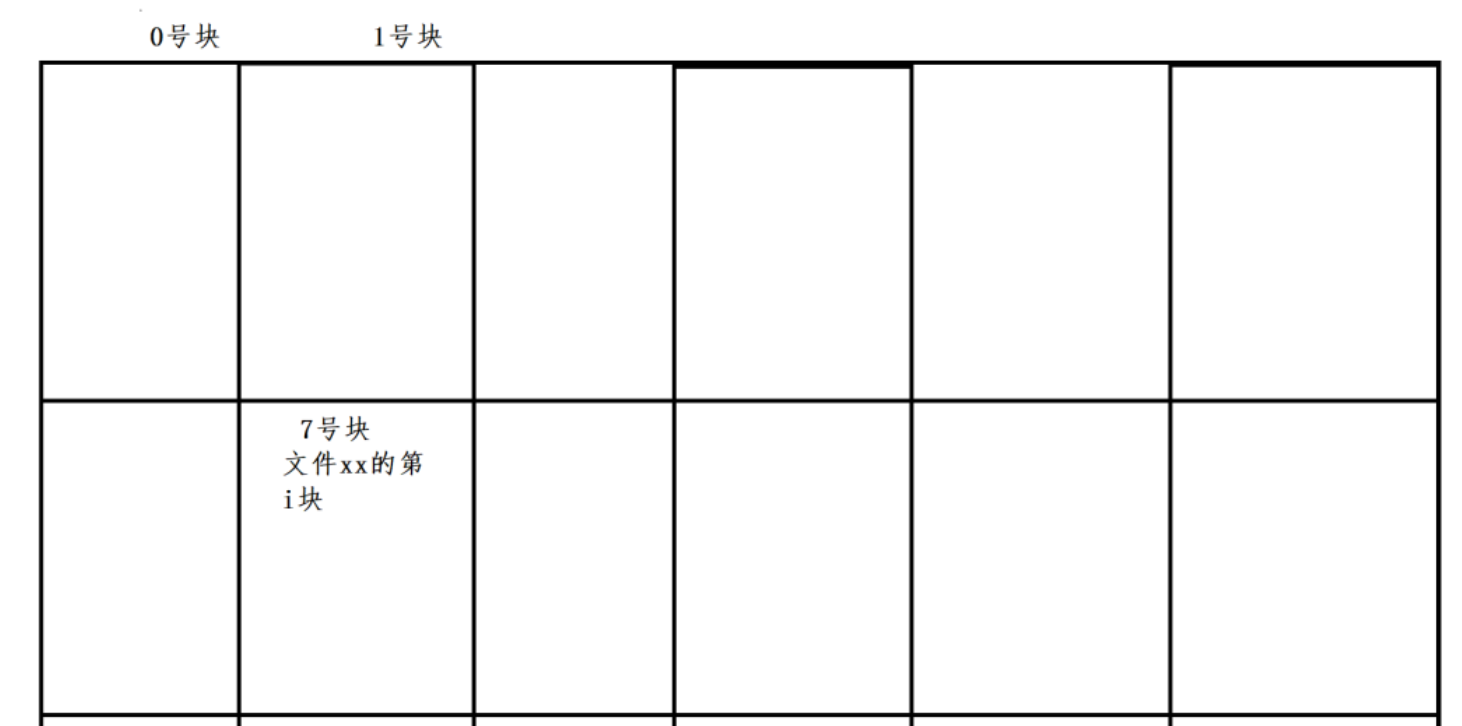

文件数据块:

当一个文件过大时，则需要多个块储存数据。

在这里插入图片描述

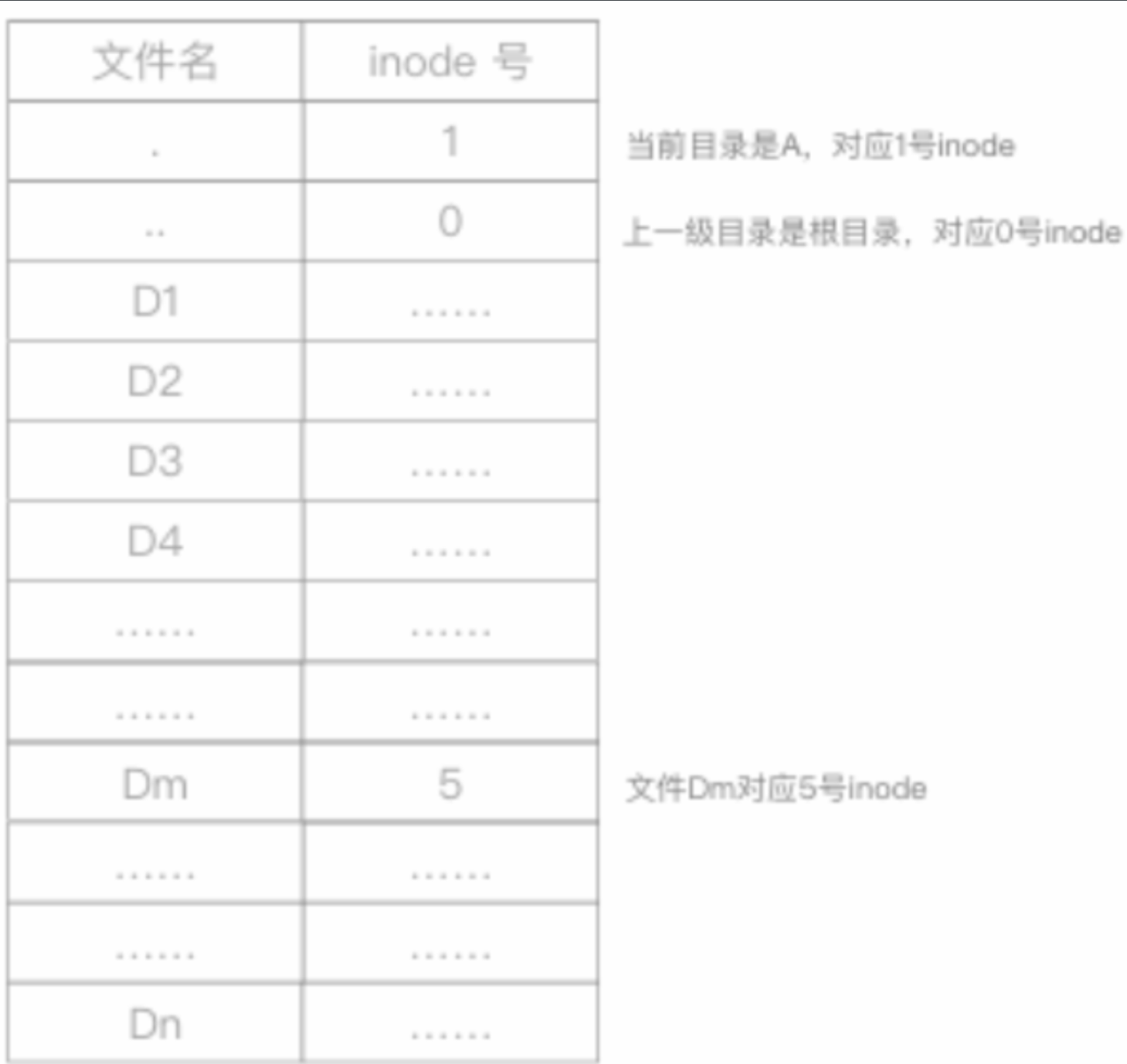

目录文件数据块:

存放的是目录下文件名和inode的二元映射关系。

在这里插入图片描述

2.8 缓冲区

缓冲区的存在，能够提高数据效率。一般c语言库函数写入文件采用的是全缓冲，而写入显示器是航缓存。

如果一块数据多次分批写入外存效率低开销大，但是一次性写入效率最高。

全缓冲：文件输出，效率高但实时性差，缓冲区满I/O。
行缓冲：**终端(C库)**输出，遇到 \n 或缓冲区满时刷新。
无缓冲：如 stderr，立即输出。

缓冲区刷新：

用户强制刷新
进程退出

例如有语句char *str="helloworld"，首先将该字符串存放在FILE结构体内的C缓冲区，满足条件后将数据刷新到内核缓冲区，在这个区域由OS维护和操作。

在这里插入图片描述

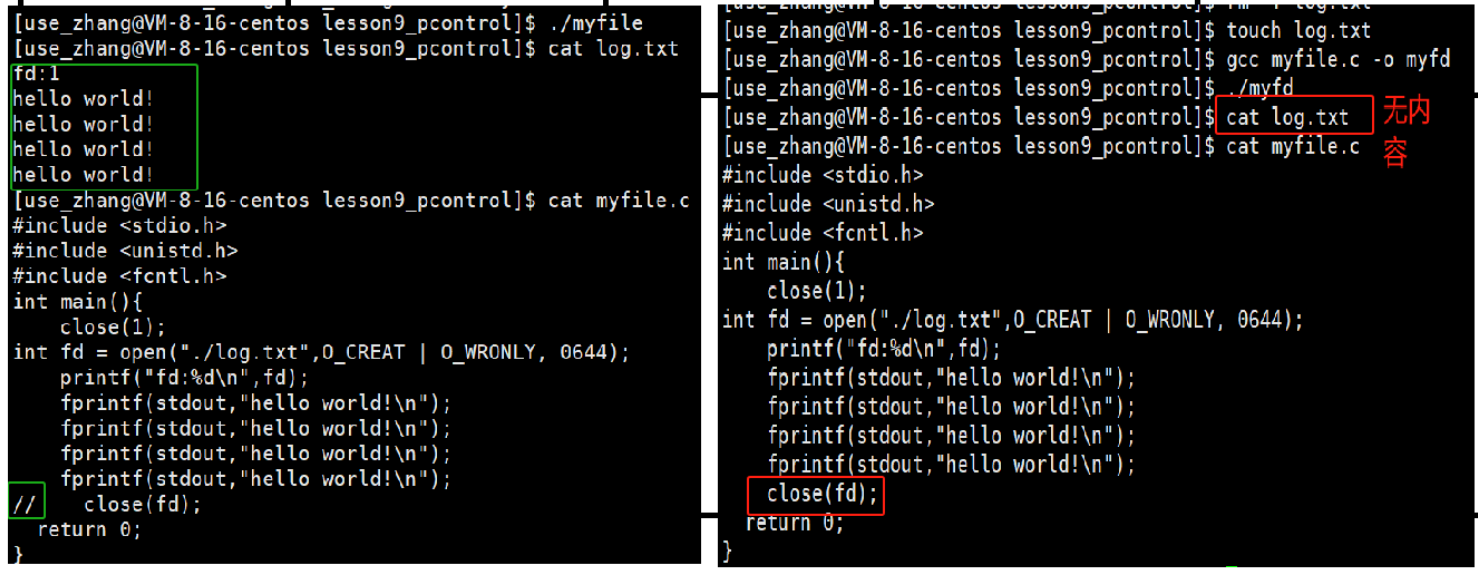

首先关闭文件描述符为1，open分配的log.txt文件的fd为1，后面printf和fprintf会对新打开的文件(fd=1)执行新操作，改变了刷新机制。但是close(fd)使得文件描述符被关闭，C缓冲区内容无法向OS文件内核缓冲区刷新，故不会将数据刷新到log.txt内。
