企业级调度器LVS TUN实践

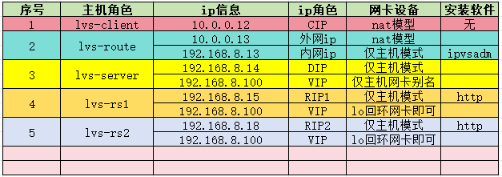

根据以下主机资源，做⼀个 lvs 的 TUN 模型的负载均衡实验，两台后端主机是 http 服务。
定制 lvs-route 主机 ip（略）
定制 lvs-server 主机 ip（略）
定制 lvs-route 主机隧道⽹卡
modprobe ipip 加载隧道模块
modinfo ipip 查看模块信息
lsmod | grep ipip 验证模块是否加载

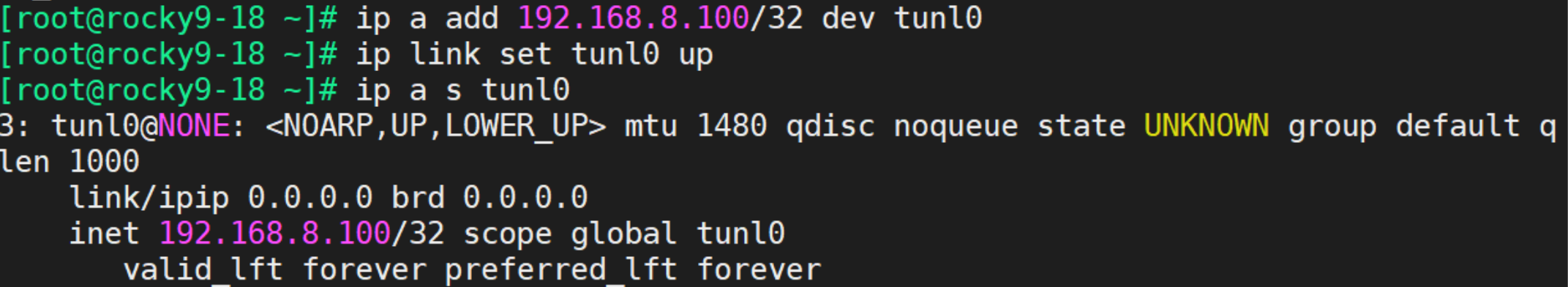

定制隧道⽹卡ip
ip a add 192.168.8.100/32 dev tunl0
ip link set tunl0 up # 一定要开启
ip a s tunl0
定制lvs-RS1主机ip
加载模块
modprobe ipip
modinfo ipip

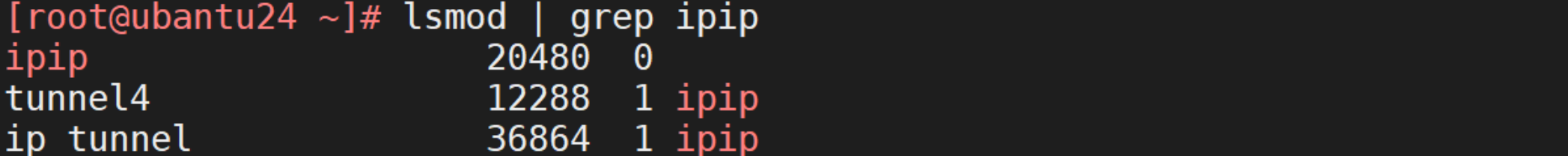

lsmod | grep ipip

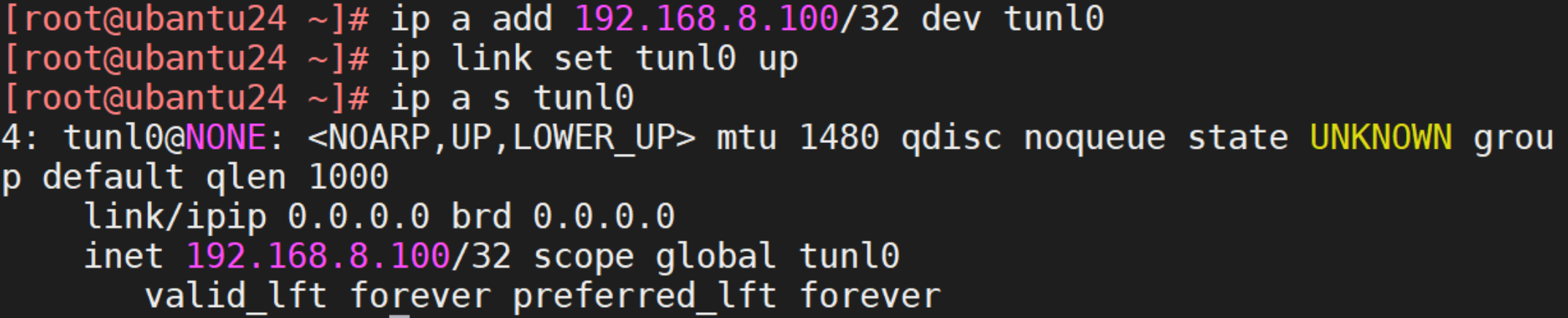

lvs-rs1主机定制tunl0⽹卡ip地址
ip a add 192.168.8.100/32 dev tunl0
ip link set tunl0 up # 一定要开启
ip a s tunl0
定制lvs-RS2主机ip
加载模块
modprobe ipip
modinfo ipip
lsmod | grep ipip

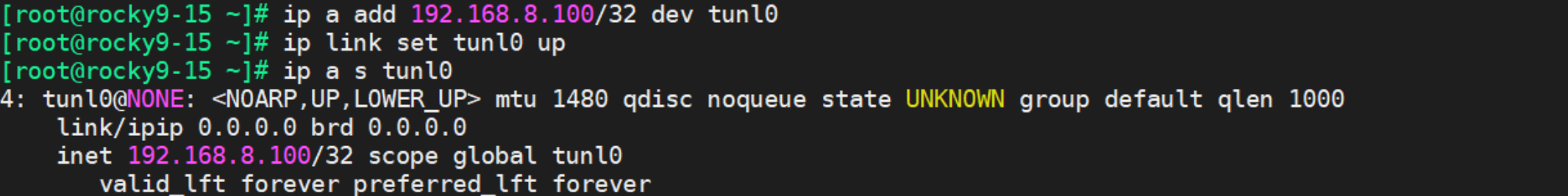

ip a add 192.168.8.100/32 dev tunl0
ip link set tunl0 up # 一定要开启
ip a s tunl0
基础环境配置
客⼾端主机定制⽹关
lvs-client 主机定制默认的⽹关出⼝为 lvs 主机
ip route add default via 10.0.0.16 # 设定默认的路由，实现流量的发送
lvs-route 主机定制数据包转发（略）
lvs-server主机定制数据包转发及定制路由出⼝（略）
修改内核参数，禁⽤ VIP 的 ARP ⼴播和应答， TUN 模式中，如果 LVS 和后端RS 服务器在⼀个物理⽹络，可以不⽤执⾏如下步骤
echo '1' > / proc / sys / net / ipv4 / conf / tunl0 / arp_ignore
echo '2' > / proc / sys / net / ipv4 / conf / tunl0 / arp_announce
echo '1' > / proc / sys / net / ipv4 / conf / all / arp_ignore
echo '2' > / proc / sys / net / ipv4 / conf / all / arp_announce
echo '0' > / proc / sys / net / ipv4 / conf / tunl0 / rp_filter
echo '0' > / proc / sys / net / ipv4 / conf / all / rp_filter
rp_filter 参数用于控制系统是否开启对数据包源地址的校验
0 代表不开启地址校验
1 表示开启严谨的反向地址校验，对每一个数据包，校验其反向地址是否是最佳路径，如果不是则丢弃该包 Centos | Redhat 系列的 OS 默认使用的是该值
2 表示开启松散的反向地址校验，只要能够反向 ping 通，则使用该数据包，如果 ping 不通，则丢弃该包。 Ubuntu 系列的 OS 默认使用的是该值，效果和 0 差不多
RS1主机定制⽹络环境

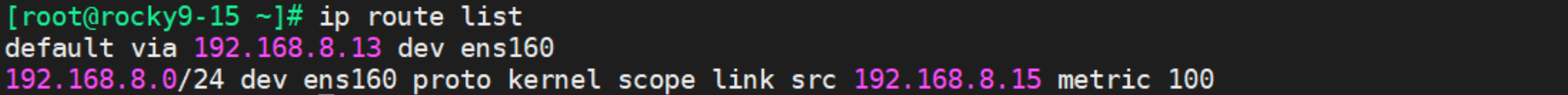

lvs-rs1 主机定制默认的⽹关出⼝为 lvs 主机(略) 结果如下显示
lvs-rs1 主机定制 arp 策略
echo '1' > / proc / sys / net / ipv4 / conf / tunl0 / arp_ignore
echo '2' > / proc / sys / net / ipv4 / conf / tunl0 / arp_announce
echo '1' > / proc / sys / net / ipv4 / conf / all / arp_ignore
echo '2' > / proc / sys / net / ipv4 / conf / all / arp_announce
echo '0' > / proc / sys / net / ipv4 / conf / tunl0 / rp_filter
echo '0' > / proc / sys / net / ipv4 / conf / all / rp_filter
注意：
关于 arp 的抑制，需要具体的网卡和 all 搭配使用才生效，
all 相当于兜底的策略。
RS2主机定制⽹络环境（上同 略）
lvs-server主机定制集群
ipvsadm -C
ipvsadm - A - t 192.168.8.100 : 80
ipvsadm - a - t 192.168.8.100 : 80 - r 192.168.8.14 : 80 - i
ipvsadm - a - t 192.168.8.100 : 80 - r 192.168.8.15 : 80 - i
ipvsadm - a - t 192.168.8.100 : 80 - r 192.168.8.17 : 80 - i
注意： 我们这里用的是 tun 模式，所以添加 RS 主机的时候，需要加 - i 选项
测试
客⼾端访问 lvs 的对外 ip 地址
[root @rocky9-12 ~ ] # curl 192.168.8.100
< h1 > hello RS2 </ h1 >
[root @rocky9-12 ~ ] # curl 192.168.8.100
< h1 > hello RS1 </ h1 >
[root @rocky9-12 ~ ] # curl 192.168.8.100
< h1 > hello RS2 </ h1 >
