Linux系统管理与编程16番外篇：PXE自动化安装部署OpenEuler24.03LTS

兰生幽谷，不为莫服而不芳；

君子行义，不为莫知而止休。

Preboot Execution Environment 本机服务器操作系统：CentOS7.9.2207 目标服务器安装系统：openEuler-24.03-LTS-SP1-everything-x86_64-dvd.iso 虚拟机：Vmware 17.5 远程工具：MobaXterm 虚拟机配置ip地址为：192.168.100.201 网络模式：PXE服务器：nat、仅主机           PXE被部署客户端：仅主机 需要安装的服务: dhcp:申请地址进行通信 tftp:提供小文件下载服务(grubaa64.efi、grub.cfg、initrd.img 、vmlinuz) xinetd:超级守护进程，守护tftp httpd:提供安装配置文佳下载服务

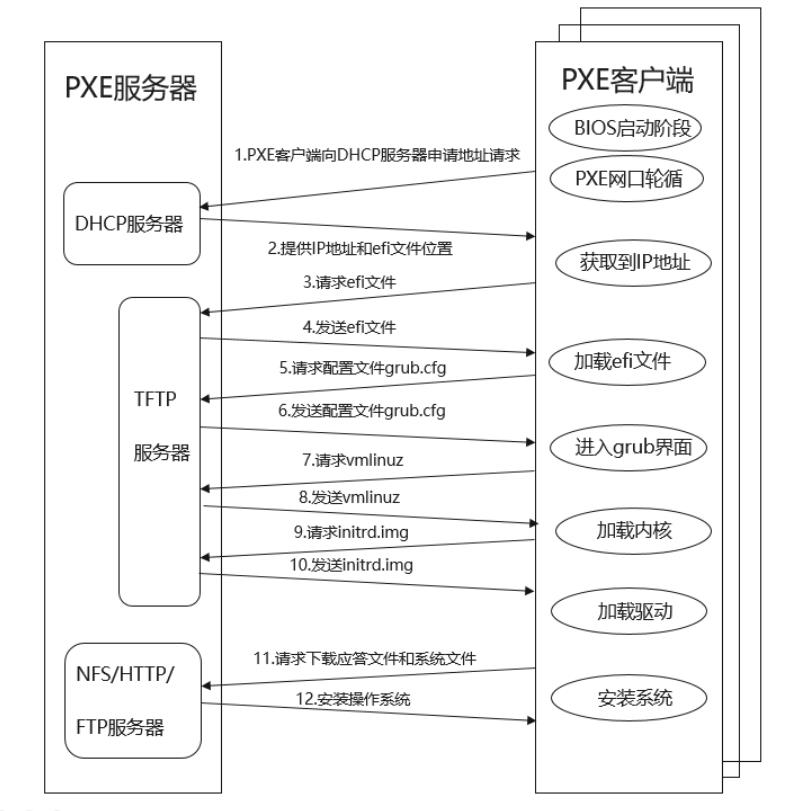

部署工作原理

图1

7.1 PXE服务器网络及yum库准备

         网络略。

         yum库搭建：我下载的是CentOS-7-x86_64-Everything-2207-02.iso光盘文件，选择搭建本地yum+ali云的方式。

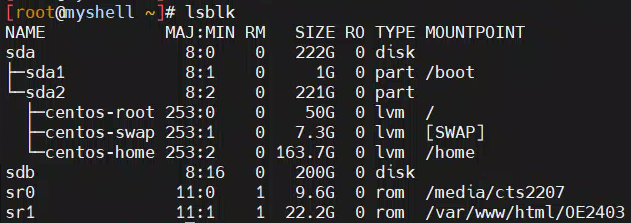

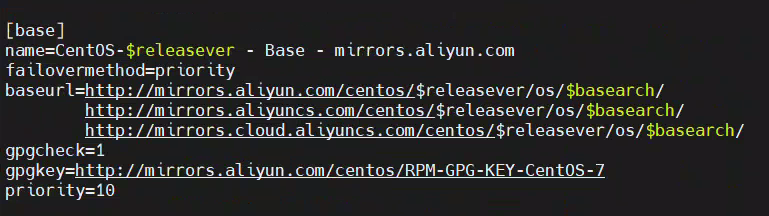

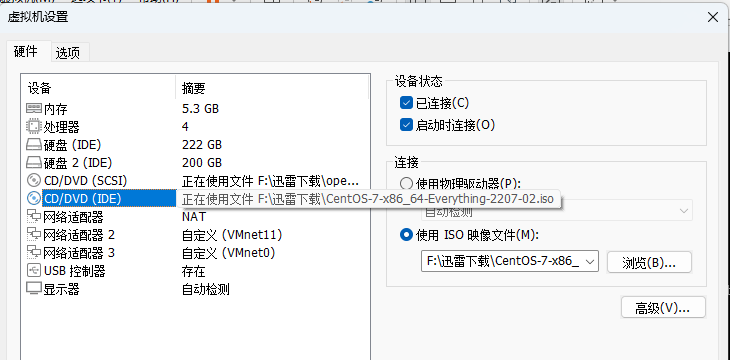

实验步骤： 步骤0 安装必要环境 yum install -y dnf dhcp tftp xinetd tftp-server tar net-tools wget curl httpd 步骤1 镜像并挂载 为dhcp、http、tftp、xinetd服务做准备。 图2 vmware在虚拟机上准备两个光驱：一个挂载Centos7（供PXE服务器架设用）和OpenEuler（供部署客户端数据用） 创建两个挂载点：media/cts2207   /var/www/html/OE2403 更改/etc/fstab ## /etc/fstab # Created by anaconda on Thu Apr 27 15:20:40 2023 # # Accessible filesystems, by reference, are maintained under '/dev/disk' # See man pages fstab(5), findfs(8), mount(8) and/or blkid(8) for more info # /dev/mapper/centos-root /                       xfs     defaults        0 0 UUID=56a7c8a2-81a2-459e-824a-a75723d01c5b /boot             xfs     defaults        0 0 /dev/mapper/centos-home /home                   xfs     defaults        0 0 /dev/mapper/centos-swap swap                    swap    defaults        0 0 /dev/sr0                /media/cts2207          iso9660 defaults        0 0 /dev/sr1                /var/www/html/OE2403    iso9660 defaults        0 0 查看挂载情况 图3 步骤2 配置CentOS-Media.repo 编辑/etc/yum.repos.d/CentOS-Media.repo文件，用编辑器打开/etc/yum.repos.d/CentOS-Media.repo文件，将如下内容复制进CentOS2207-Media.repo文件。添加了最高优先权： [centos7] name=centos7 baseurl=file:///media/cts2207 enabled=1 gpgcheck=0 priority=1 给aliyun的repo文件添加优先权 图4 步骤3 重新加载yum源 保存退出后，执行yum repolist all，查看并确认已配置。 yum repolist all 2.配置 DHCP 服务(注意修改ip) 步骤1 注意 配置业务网口固定IP，例如ens34，通过配置文件/etc/sysconfig/network-scripts/ifcfg-ens36配置PXE Server对应网口的IP为192.168.100.201，子网掩码是255.255.255.240。 步骤2 编辑dhcp配置文件 编辑dhcp配置文件 /etc/dhcp/dhcpd.conf最后面加入下面配置。 vi /etc/dhcp/dhcpd.conf #ens34 subnet 192.168.100.0 netmask 255.255.255.0{         range 192.168.100.225    192.168.100.239;         default-lease-time      3600;         filename "uefi/grubx64.efi";         next-server     192.168.100.201; } 设置DHCP IP（根据实际情况设置ip范围）范围为192.168.100.225 ~ 192.168.1.239 next server地址192.168.100.201为本地虚拟机的ip地址 filename指定grubx64.efi作为efi引导文件。 3. 配置 tftp 服务 步骤1 配置tftp服务配置 编辑/etc/xinetd.d/tftp 文件，配置如下。 注意：只修改disable为no vi /etc/xinetd.d/tftp service tftp {             socket_type                                   = dgram             protocol                        = udp             wait                                                 = yes             user                                                  = root             server                                              = /usr/sbin/in.tftpd             server_args                                    = -s /var/lib/tftpboot             disable                                             = no             per_source                                     = 11             cps                                                   = 100 2             flags                                                 = IPv4 } 4. 启动httpd，查看http服务是否能正常显示安装光盘内容 图5 5. 准备ks.cfg配置文件 步骤1 创建ks文件夹 创建ks文件夹存放安装配置 mkdir -p /var/www/html/ks 步骤2 按要求需求准备ks.cfg文件 #version=DEVEL # Use graphical install #graphical text %packages @^server-product-environment %end # Keyboard layouts keyboard --vckeymap=cn --xlayouts='cn' # System language lang zh_CN.UTF-8 #Network information network --hostname=localhost.localdomain # Use hard drive installation media # harddrive --dir= --partition=LABEL=openEuler-24.03-LTS-x86_64 url --url http://192.168.100.201/OE2403 # Run the Setup Agent on first boot firstboot --enable # System services services --disabled="chronyd" ignoredisk --only-use=sda autopart # Partition clearing information clearpart --none --initlabel 步骤3 上传ks.cfg cp  ~/anaconda-ks.cfg  /var/www/html/ks/ 上传ks.cfg到/var/www/html/ks，给它777权限 chmod 777 ks.cfg ks.cfg文件是linux系统安装成功后生成在/root下面的anaconda-ks.cfg，里面记录着系统安装的设置如安装源、root用户密码、时区、键盘信息、系统语言、字体、分区配置等 步骤4 浏览器访问ks.cfg文件 使用浏览器访问http服务地址,能查看到内容即可 http://192.168.100.201/ks/ks.cfg 图6 【备注】         ①不要图形界面，太耗资源，选用文本方式。         ②http提供安装文件的url         ③root口令明文（简单，但不安全）         ④重启生效 6. 防火墙和SELinux systemctl stop firewalld systemctl disable firewalld setenforce 0 sed -i 's/^SELINUX=.*/SELINUX=disabled/' /etc/selinux/config 7. 配置支持 PXE 启动（注意ip修改） 步骤1 配置启动文件 进入在tftpboot目录下创建一个uefi目录，执行以下命令。 cd /var/lib/tftpboot/ && mkdir uefi 步骤2 拷贝grubaa64.efi文件 cp /var/www/html/OE2403/EFI/BOOT/grubx64.efi  ./uefi/ 步骤3 拷贝安装源文件到uefi 复制vmlinuz和initrd.img到/var/lib/tftpboot/uefi/目录下，执行以下命令。 cp /var/www/html/OE2403/images/pxeboot/vmlinuz  ./ cp /var/www/html/OE2403/images/pxeboot/ initrd.img  ./ 步骤4 创建grub.cfg引导文件并编辑 执行以下命令。 cd /var/lib/tftpboot/uefi/ && vi grub.cfg 编辑内容如下 set timeout=5 menuentry 'Install OpenEuler24' {         linux uefi/vmlinuz ip=dhcp inst.ks=http://192.168.100.201/ks/ks.cfg         inst.resolution=1024x768         initrd uefi/initrd.img } 【备注】第1行   停止5秒         第2行   菜单显示内容         第3行   通过UEFI模式启动，并尝试加载Linux内核（vmlinuz）完成安装流程                  通过dhcp获得ip                  inst.ks指定Kickstart配置文件的路径         第4行   启动画面分辨率         第5行   存放必要的驱动模块，内核协同完成硬件初始化和安装环境准备。 步骤5 配置tftpboot及子目录权限777，执行以下命令。 chmod -R 777 /var/lib/tftpboot/ 步骤6 检查各个服务的运行情况 systemctl enable dhcpd tftp xinetd httpd systemctl restart dhcpd tftp xinetd httpd 8. 自动安装操作验证 验证是否正常自动安装操作系统 步骤1 创建新的虚拟机（不展示过程） 图7 步骤2 修改虚拟机VMware的引导方式 VMware的默认引导方式是Bios,需要修改为EFI 1)编辑虚拟机设置 图7 2)选项--高级--勾选“UEFI”--“确定” 图8 3)启动虚拟机，正常会出现下图EFI引导 图9 4)出现grub安装界面 图10 图11 5)加载内核加载驱动 图12 6)系统安装自动重启 图13
