案例分享——福建洋柄水库大桥智慧桥梁安全监测

项目背景

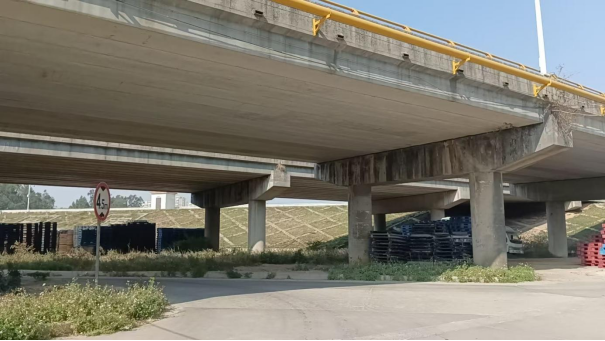

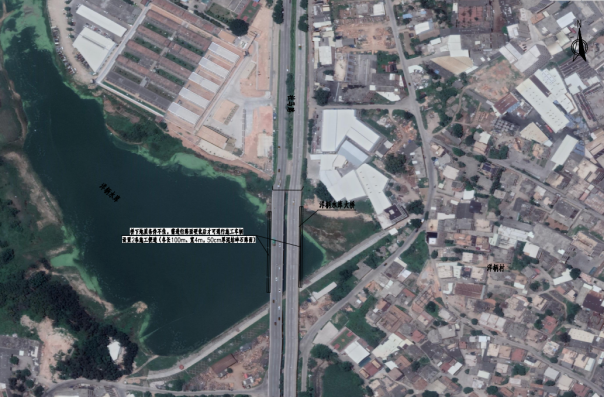

洋柄水库桥位于社马路(社店至马坪段)上，桥梁全长285m，桥梁中心桩号K15+082跨径组合为 14x20m，全桥宽:33.8m，分左右双幅:上部结构采用空心板梁:桥采用柱式墩。

通过对桥梁结构长时间的定期观测，掌握桥梁在混凝土收缩和应变、营运载荷、温度变化、风雨、水流、地震及其他偶然载荷长期作用下，结构性能和工作状态的变化，以便于管理单位及时发现桥梁病害。了解桥梁结构实际工作情况，监测其变化规律和发展趋势，确保桥梁安全运营，为正确分析、评价、预测及治理工程等提供可靠资料和科学依据。为桥梁建立健康档案，指导桥梁养护及维修，保证结构安全。

系统组成

本项目主要是针对洋柄水库大桥水库段长约285米及两边延伸的第一条伸缩缝范围内设计安全监测内容。

监测传感器采集终端：主要有GNSS接收机、表面应变计、倾角计、加速度振动、裂缝计、水位计、一体式气象站等设备。

数据传输终端：北斗天线到北斗接收机之间由同轴电缆通讯；监测点北斗接收机及其它传感器与数据中心通讯采用加密的3G/4G通讯方式；基站数据与数据中心的通讯采用专线，以保障信息安全。

数据处理中心：部署基于混合云的北斗高精度形变监测专有服务系统。

安全预警平台：监测云平台，通过大屏、PC端、移动端对图形化后的数据进行展示与处理，同时将数据存入数据库中，对数据进行永久化存储。

实施图片

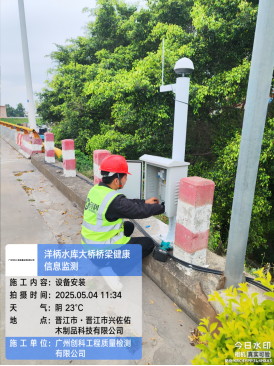

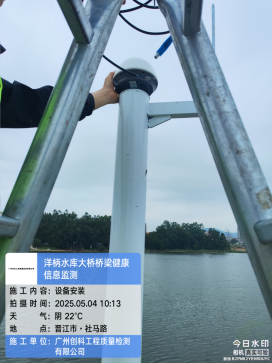

GNSS在桥梁监测中主要用于实时获取桥梁三维形变和位移数据，精准监测结构动态变化；其连续定位功能可评估桥梁长期稳定性。

应变计在桥梁监测中用于实时感知结构关键部位的应力分布与微小形变，精准捕捉荷载作用下的局部应变变化；

测缝计在桥梁监测中用于实时追踪裂缝宽度变化与扩展动态，精确量化温度、荷载等因素引发的裂缝响应；

振动加速度计在桥梁监测中用于实时采集结构振动频率、振幅等动态响应特性，有效捕捉交通荷载、风振等外部激励下的振动特征。
