3、电机控制——VF控制学习总结

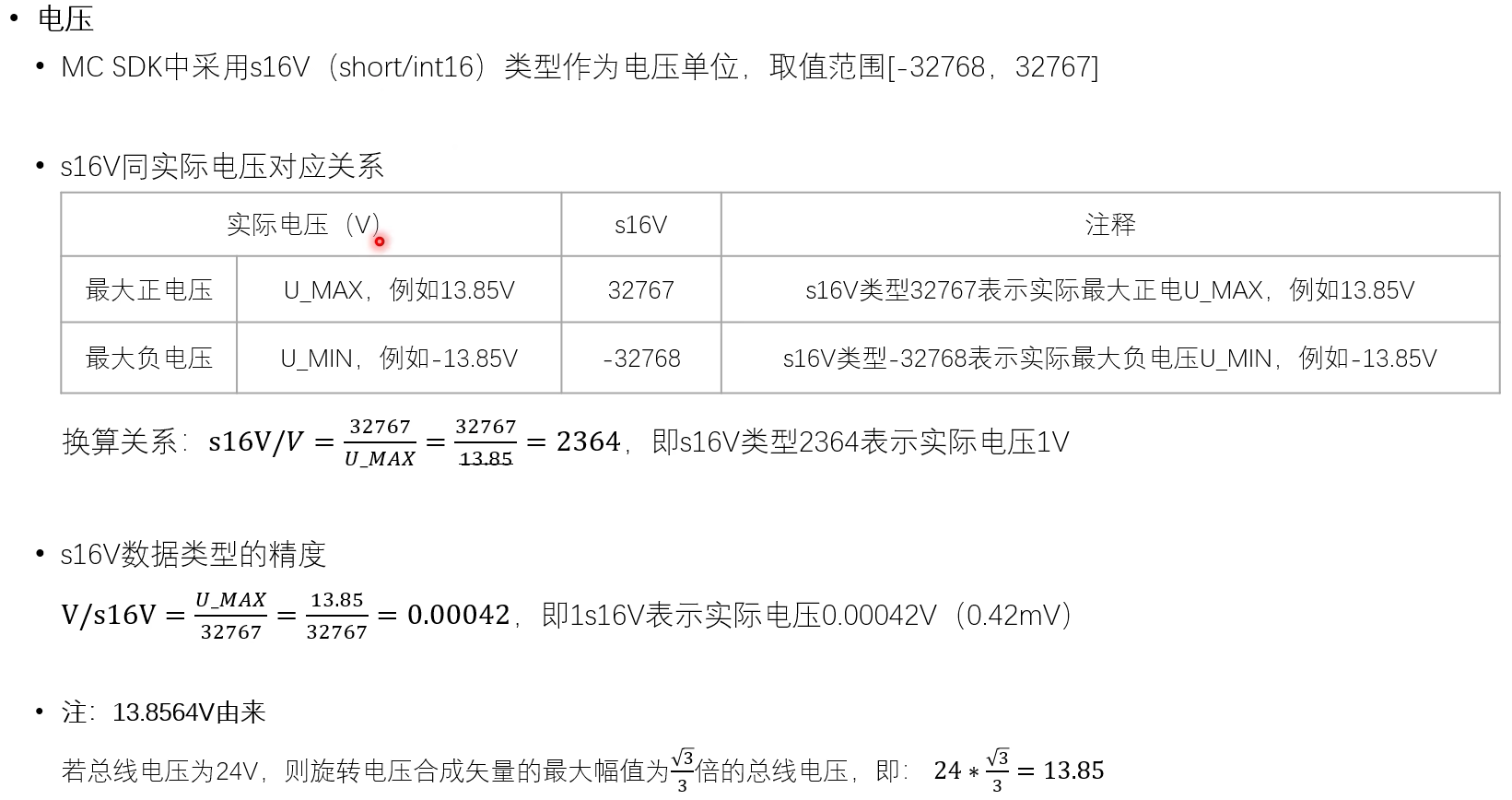

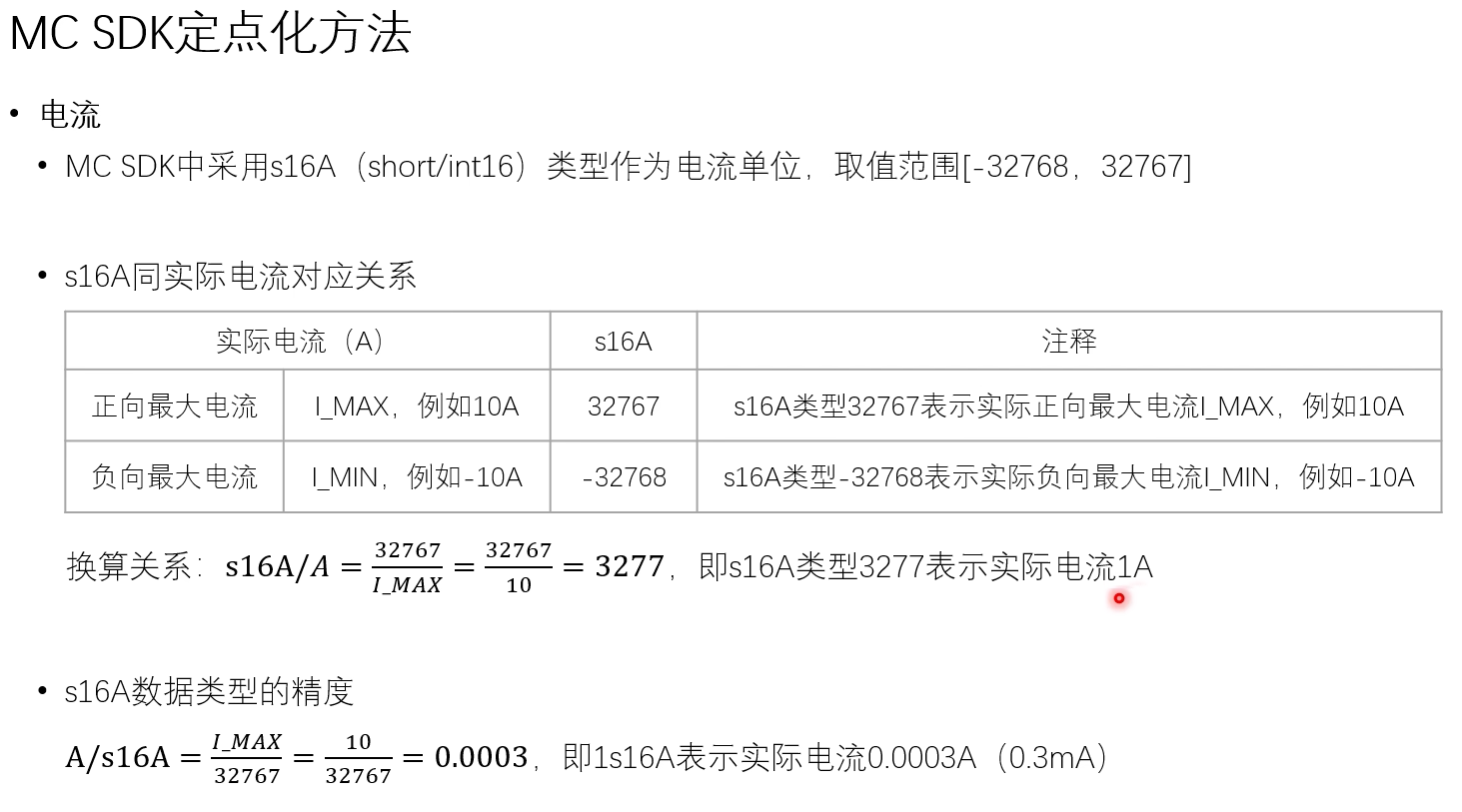

1、定点化

将浮点数乘以一个比例因子并取整，得到一个整数表示。这整数表示实际值的放大或缩小量，因此可以通过整数运算来代替浮点运算，从而提高计算效率。

MC SDK的定点化方法将会波及电流PI控制，SVPWM环节；

2、simulink建模

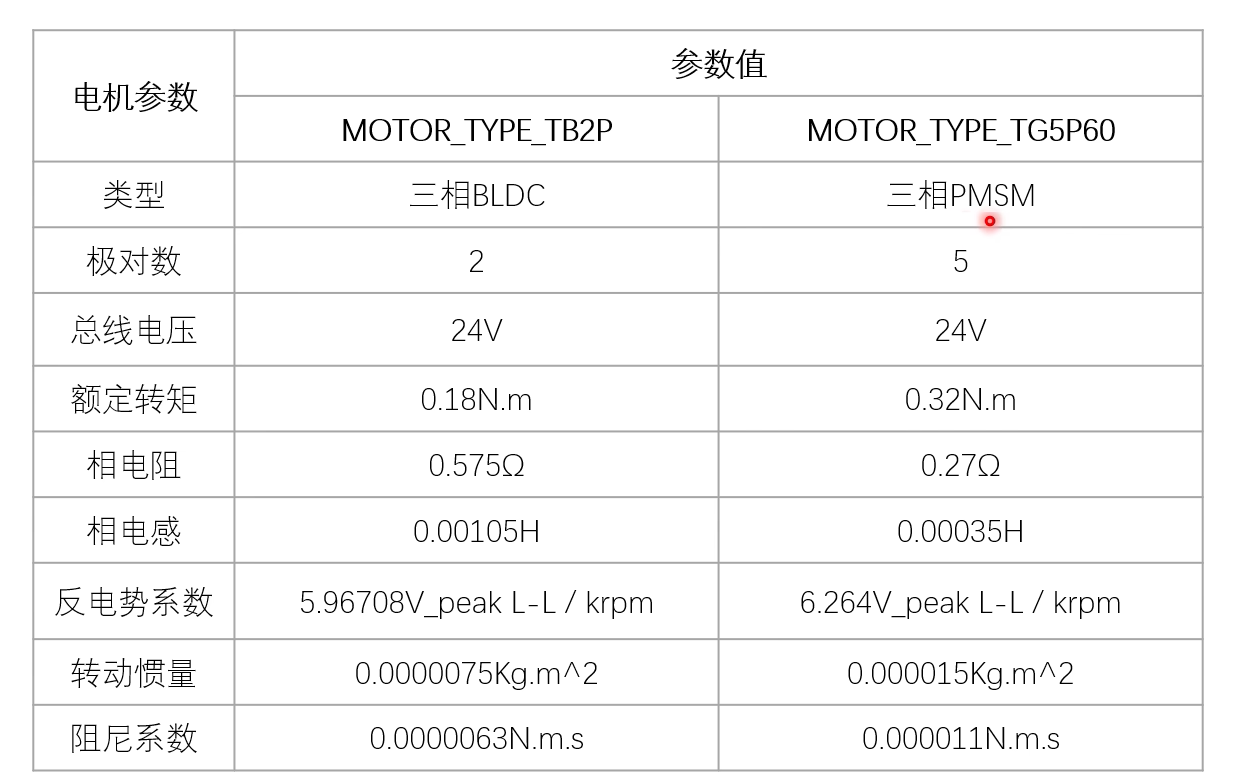

2.1控制对象参数

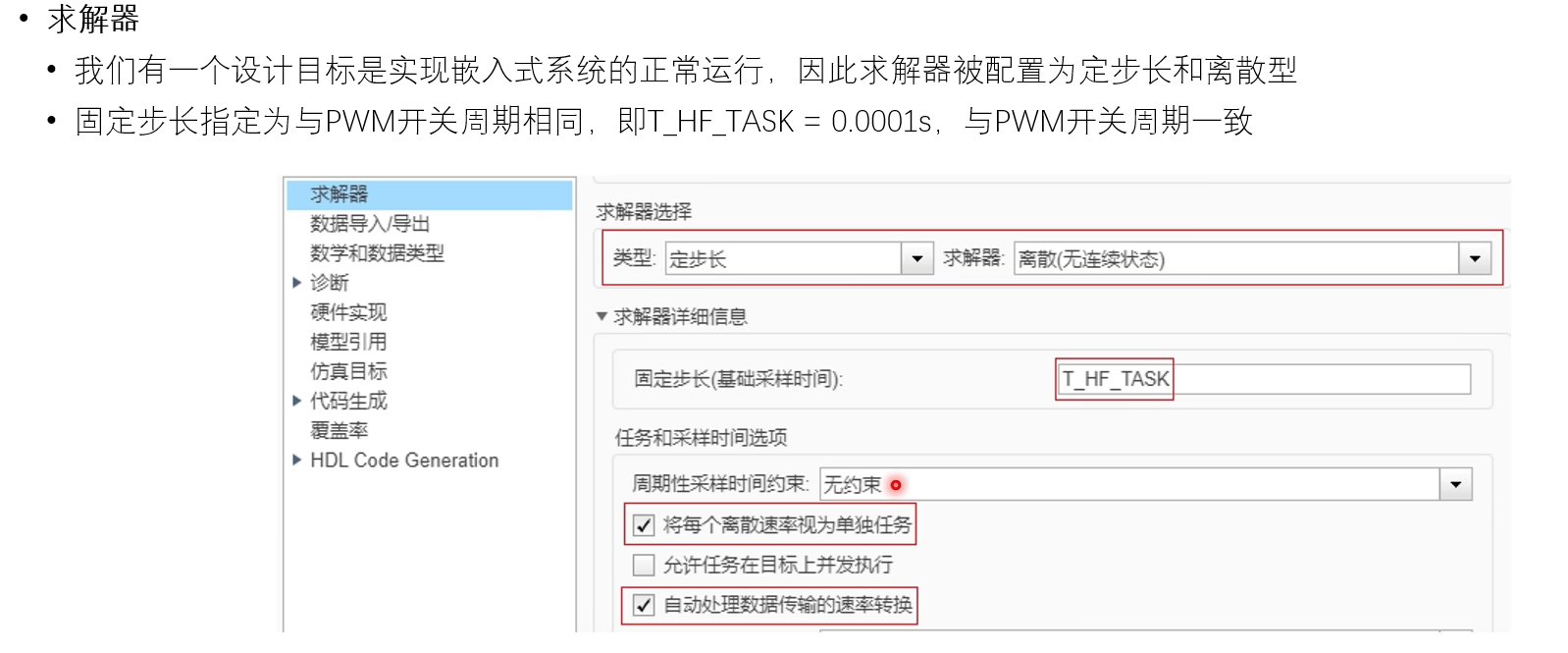

2.2仿真条件设置

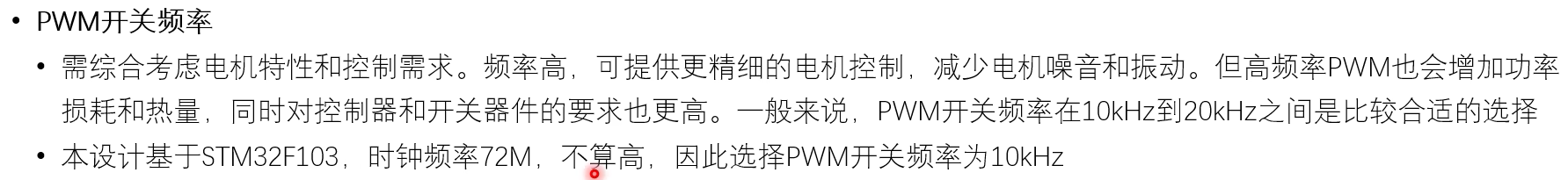

高频任务采样时间与PWM频率保持一致；

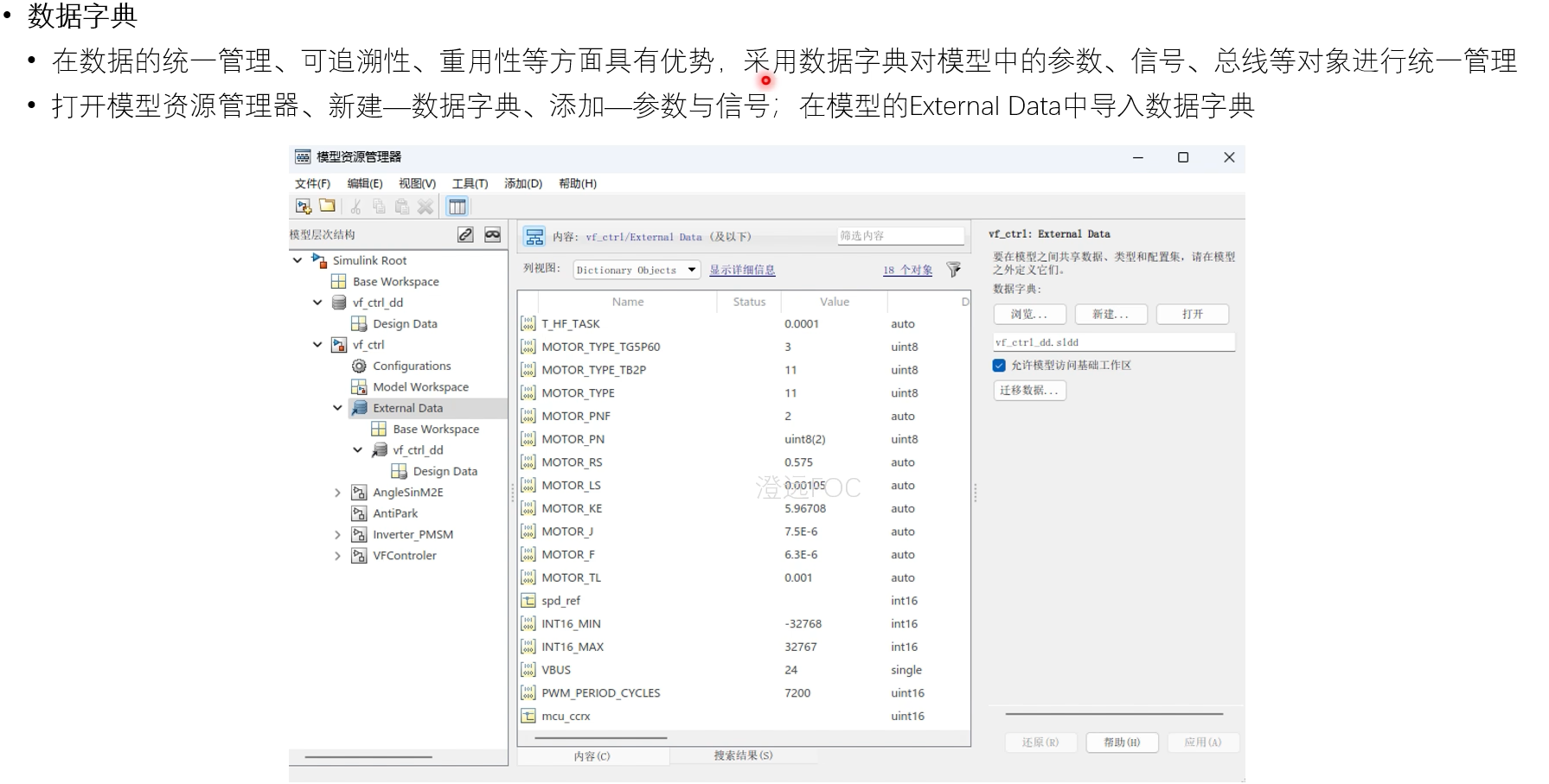

2.3数据字典

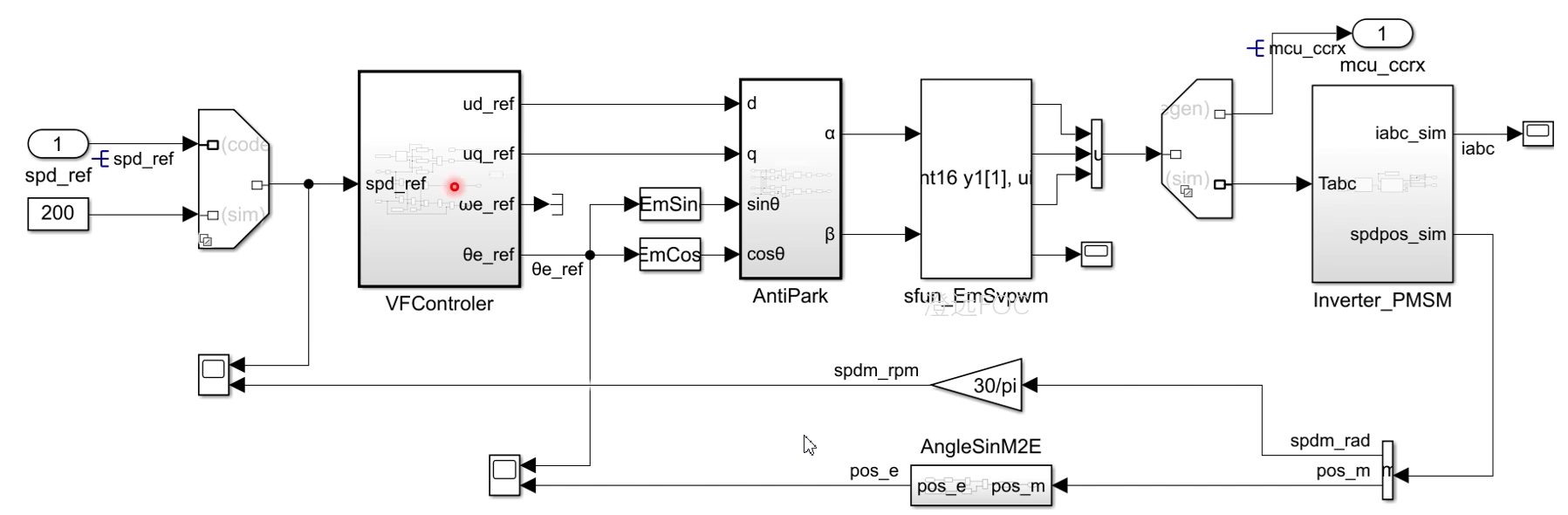

2.4系统框架

VF控制器根据输入的参考转速，自主生成一组频率对应的电压和电角度，通过ud等于0的策略，使uq拖动旋转，最终形成一个旋转的合成电压矢量；

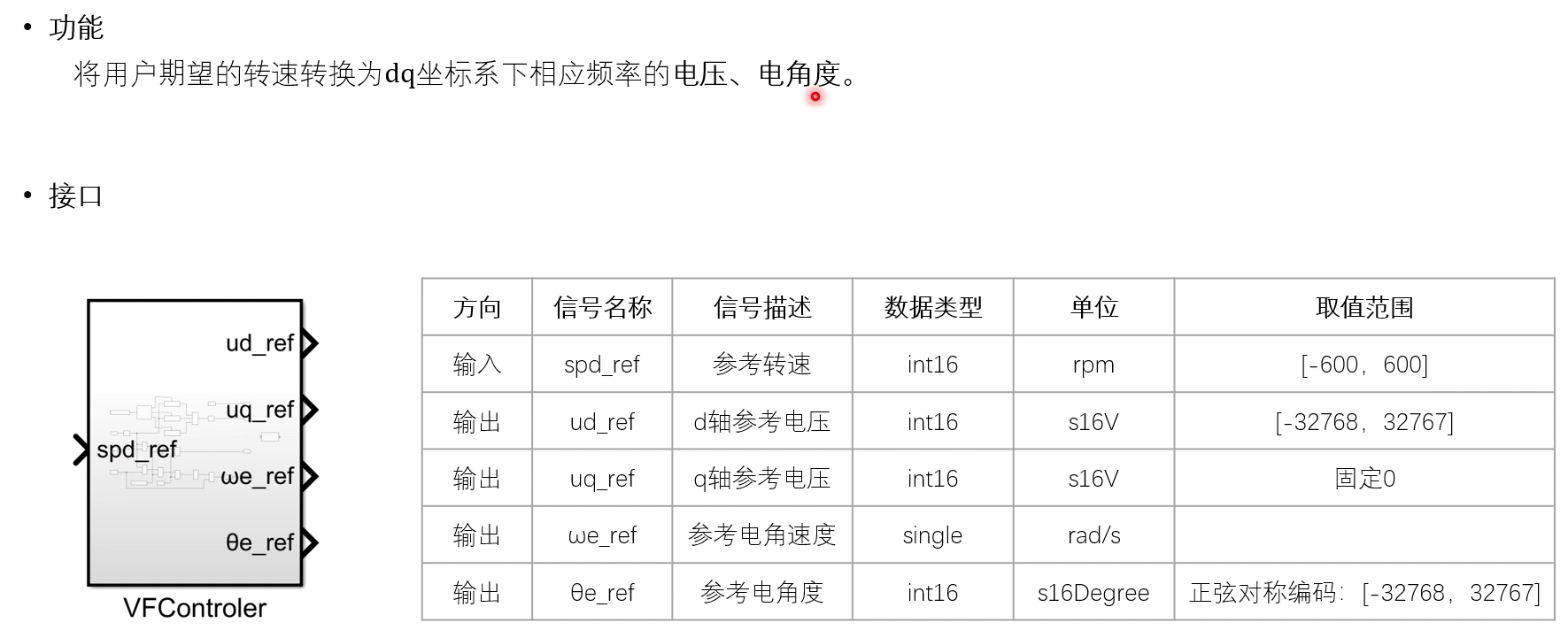

2.5VF控制器建模

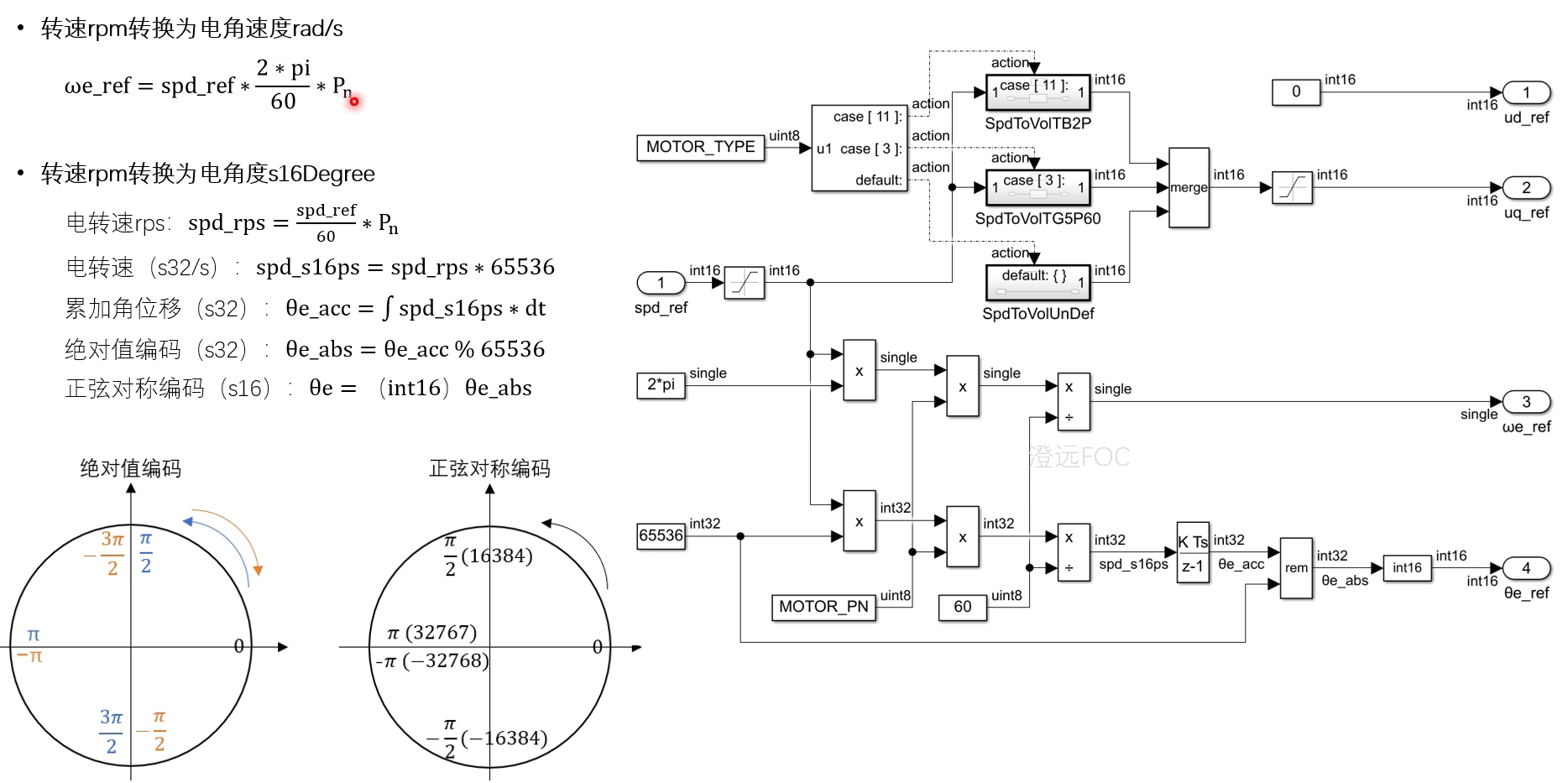

根据转速，可以算出电角速度和电角度，如下

电角速度等于转速rpm除以60（1分钟=60秒），乘以2π（1秒转动一圈的弧度），此时就是机械角速度，再乘以极对数就是电角速度；

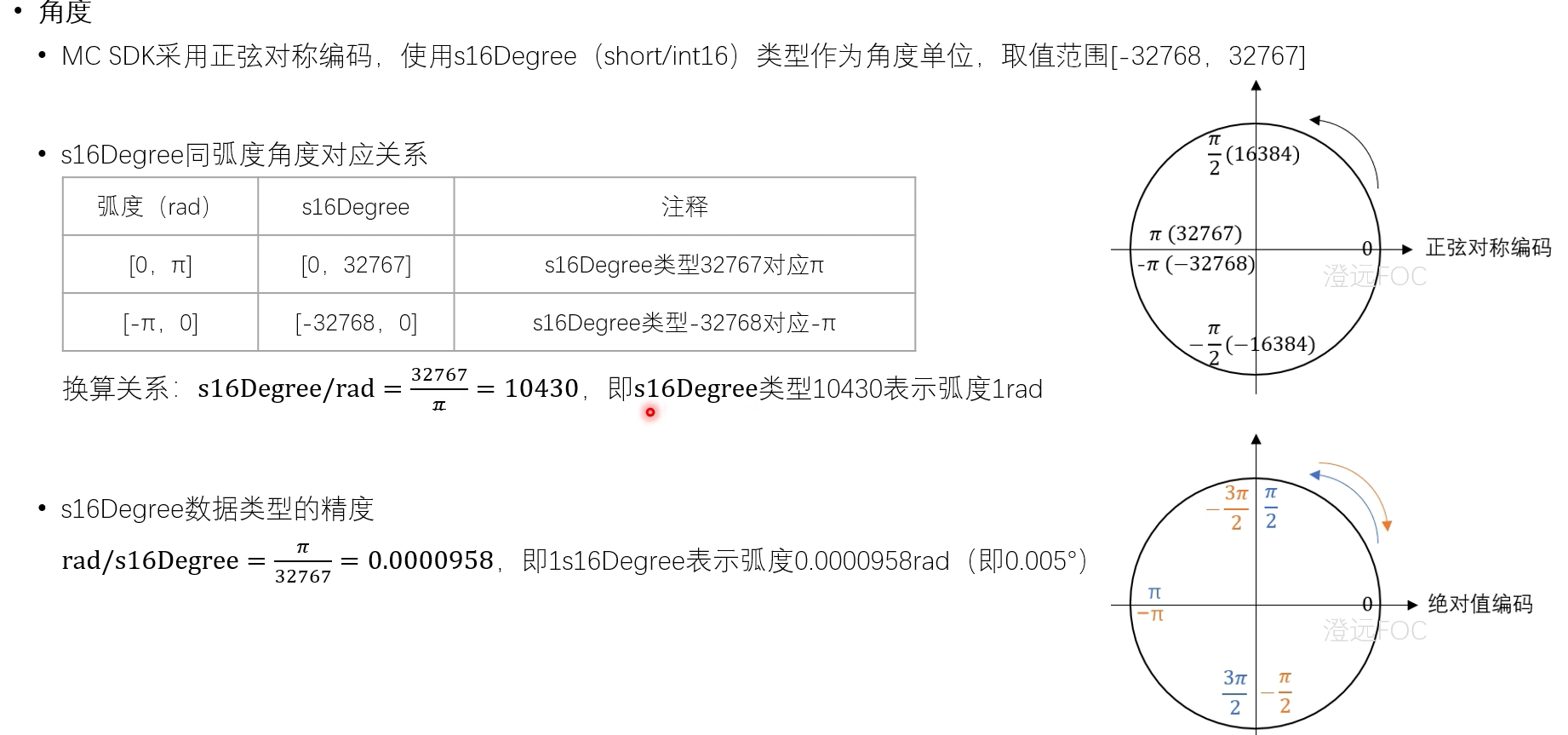

电角度：rmp除以60秒等于每秒的机械转速，乘以60等于每秒的电转速，电转速转换单位乘以65536；速度的积分就是位移，对电转速进行积分就得到了以S16Degree为单位的累加角位移，累加角位移里面包含转过多少转和当前所在位置；对累加角位移进行65536的取余，就可到了它当前在圆周上的所在绝对位置；把绝对位置变为正弦对称编码，只需强制转化为有符号16位整形的数据类型即可；

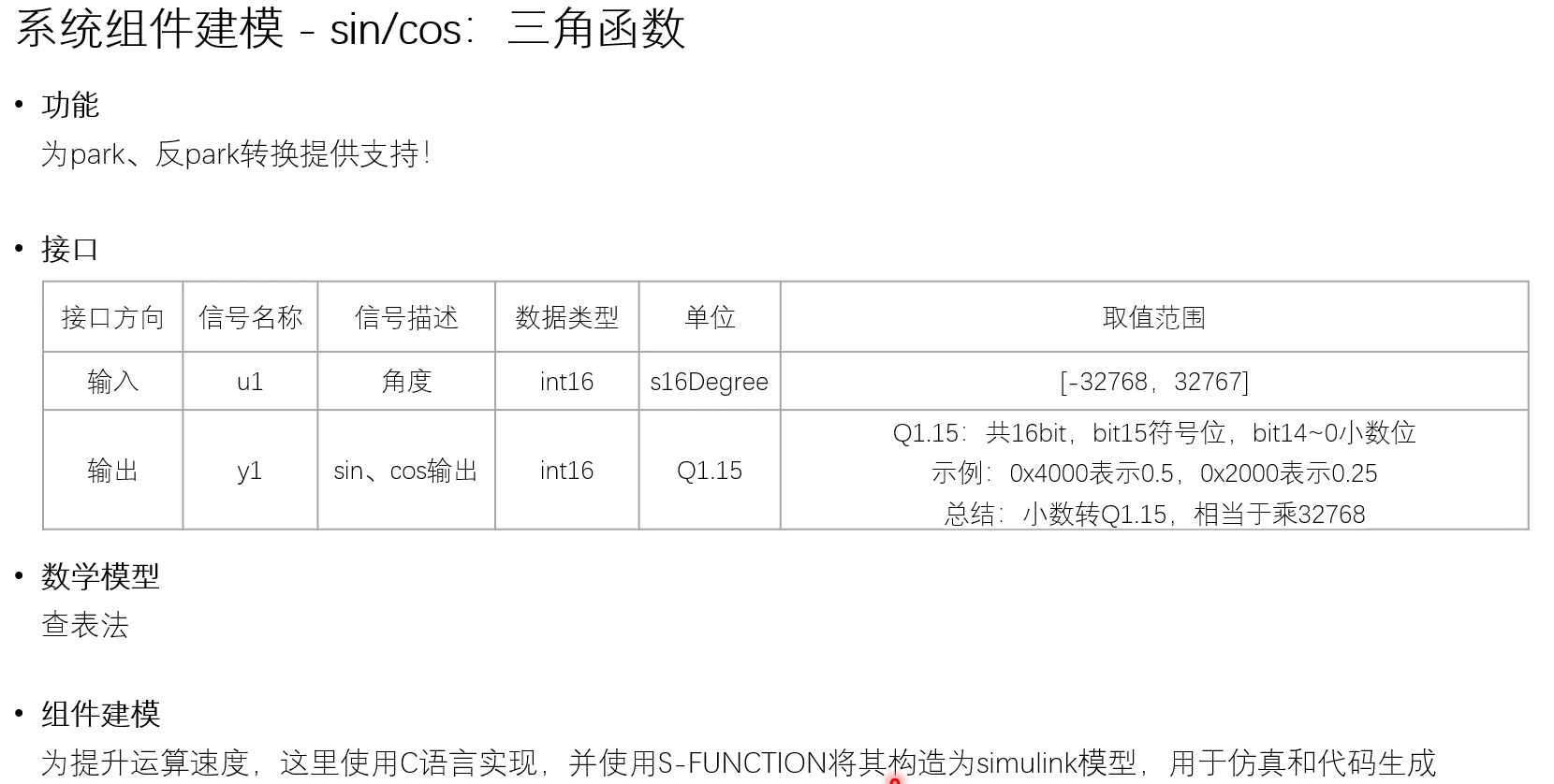

2.6三角函数组件建模

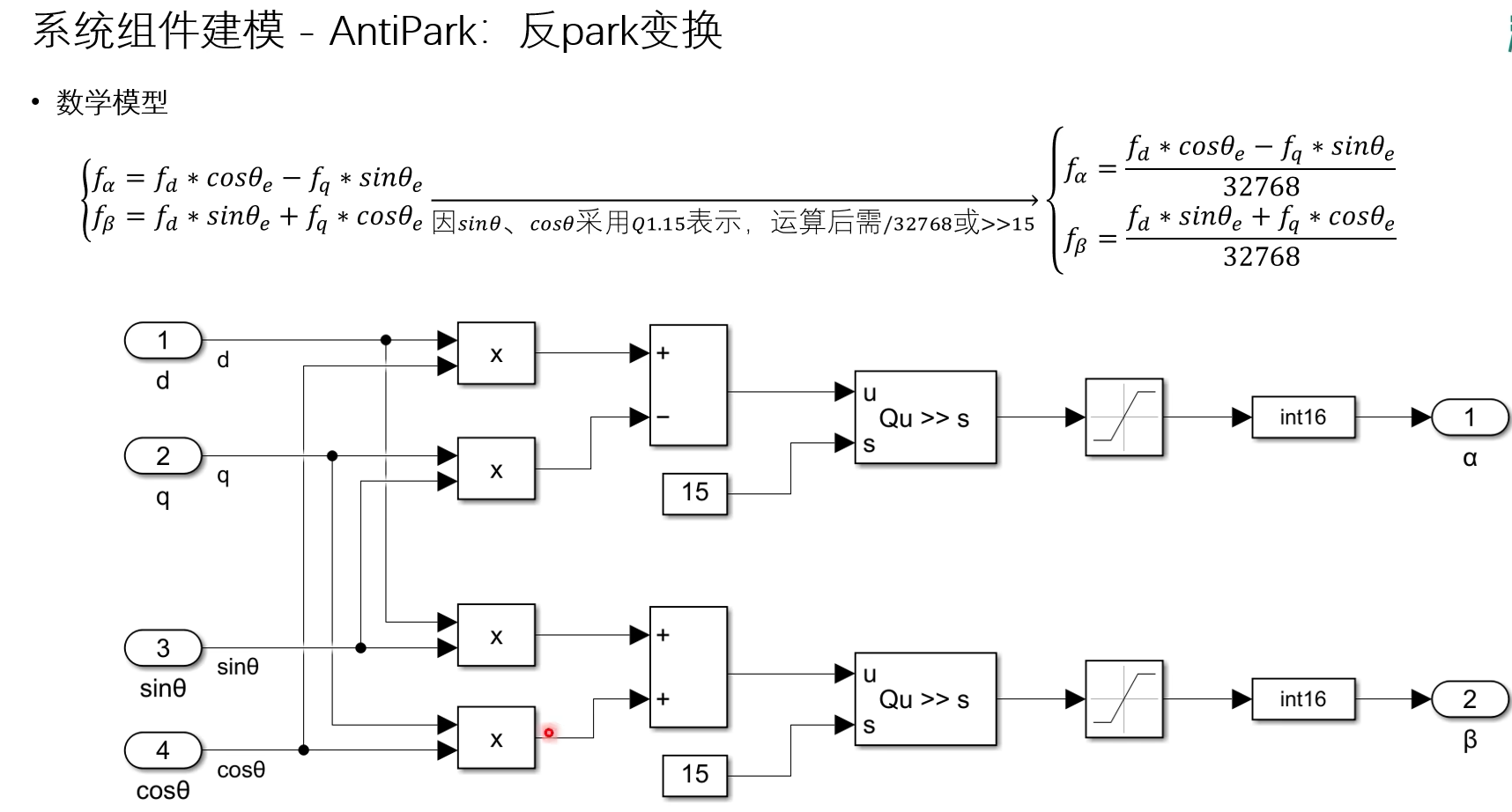

2.7反PARK建模

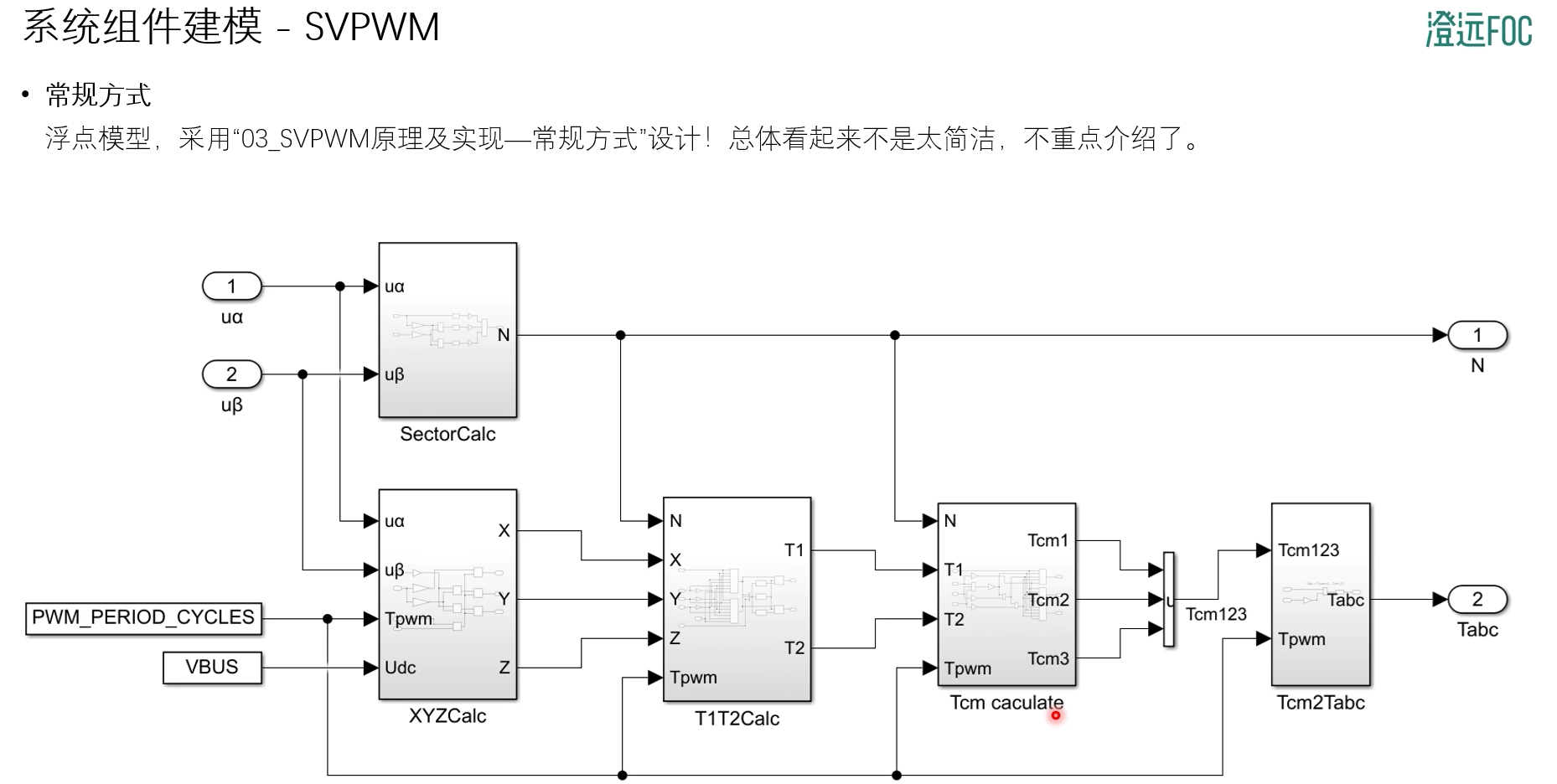

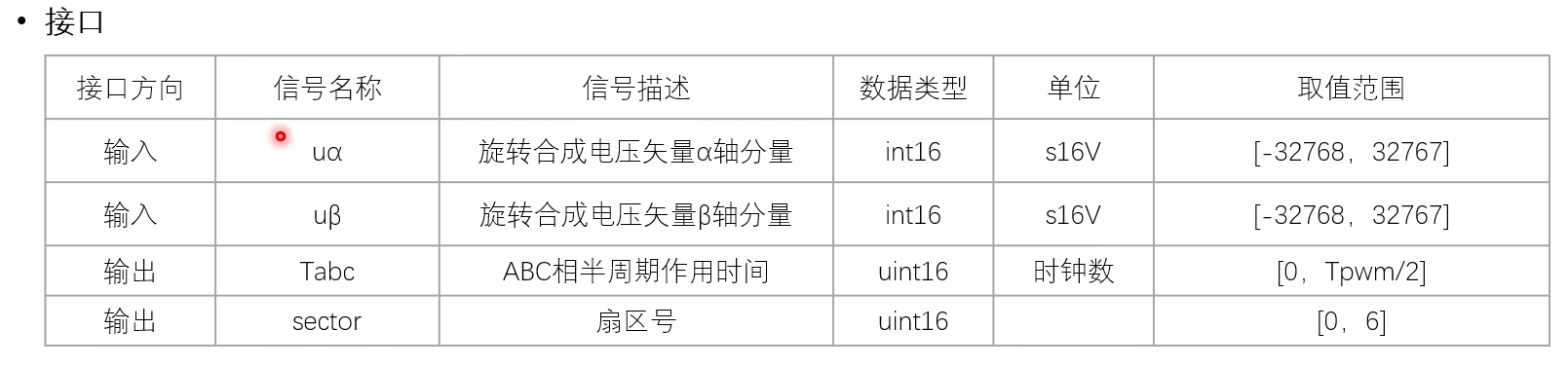

2.8SVPWM组件建模

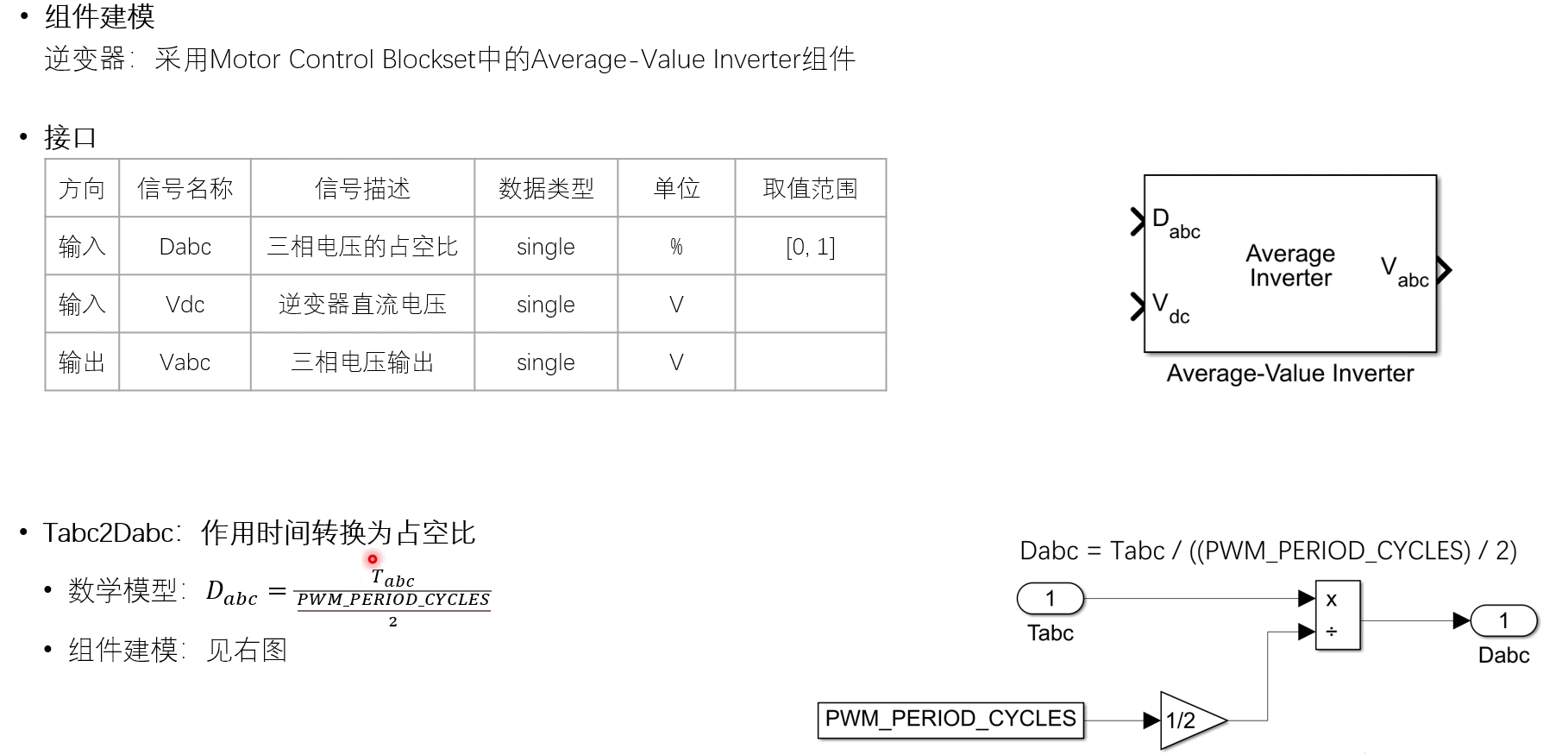

2.9逆变器组件

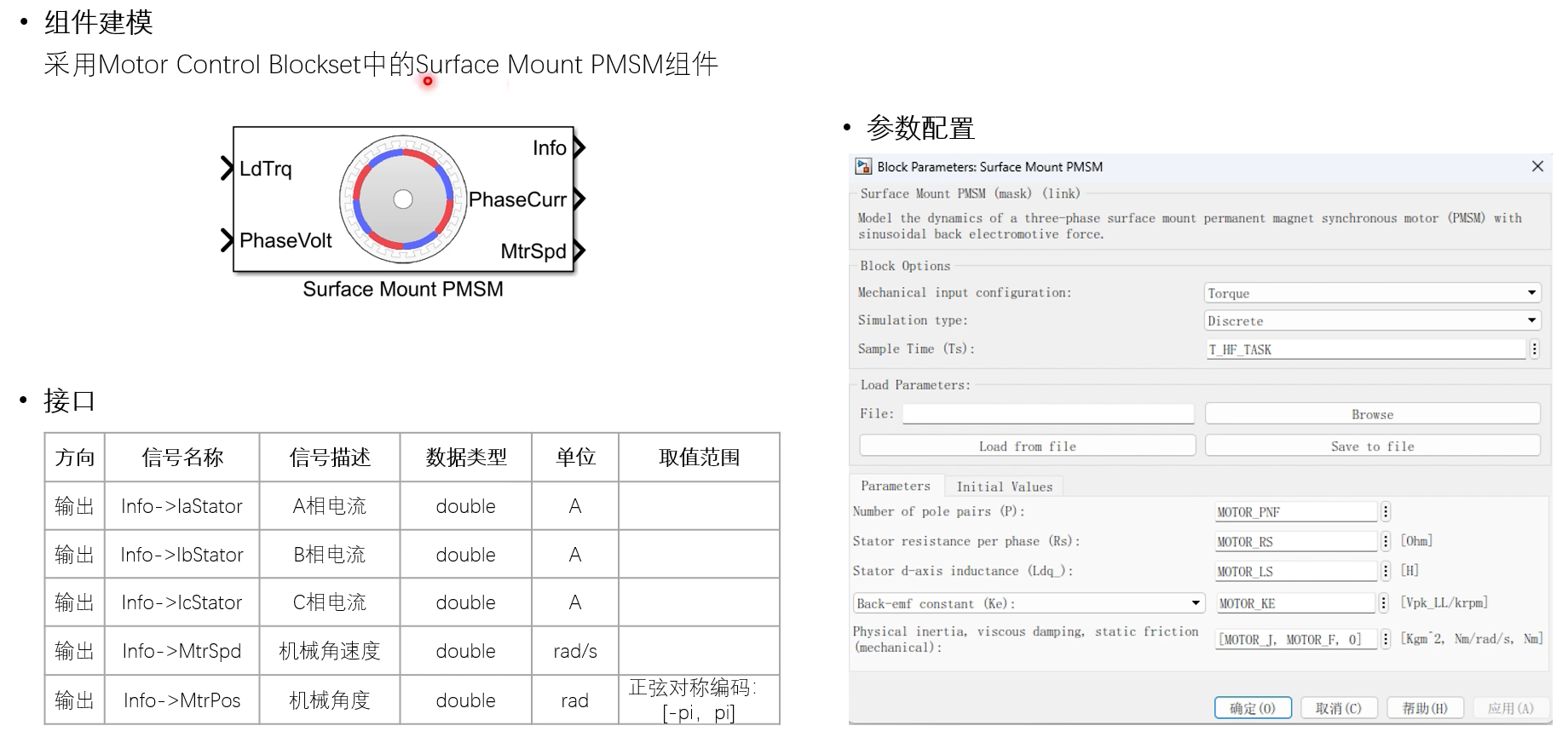

2.10电机组件
