电子电路：怎么理解放大电路中集电极电流Ic漂移？

如果放大电路中集电极电阻RC因为温度或老化而阻值变化，Vce = Vcc - IcRc - IcRc，这会改变工作点，导致集电极的电流漂移。

1. IC漂移的定义：集电极电流随时间、温度等变化。
2. 影响IC的因素：β、IB、VBE、温度、电源电压、元件参数变化。
3. 具体原因：温度变化导致β和VBE变化；偏置电路设计不良，无法抑制参数变化；元件老化导致电阻值变化；电源电压波动。
4. 举例说明不同偏置电路对漂移的影响，比如固定偏置容易漂移，分压式射极偏置稳定性好。
5. 可能的后果：Q点进入饱和或截止区，信号失真，电路性能下降。
6. RE如何通过负反馈自动调整IB来稳定IC，从而减少漂移。

---

如何理解集电极电流 (Ic) 漂移？

集电极电流 (Ic) 漂移 是指三极管在工作过程中，集电极电流因温度、器件参数变化或外部条件波动而偏离设计值（静态工作点 Q 点）的现象。这种漂移可能导致放大器失真、电路性能下降甚至器件损坏。

---

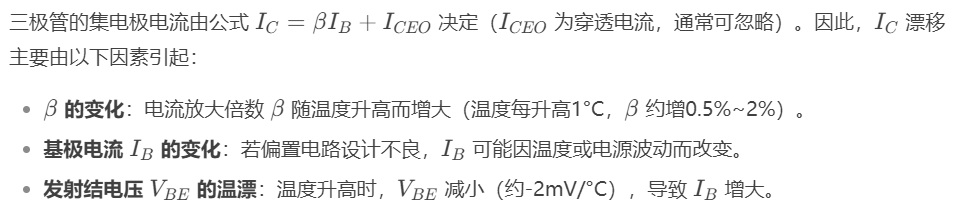

1. (Ic) 漂移的根本原因

---

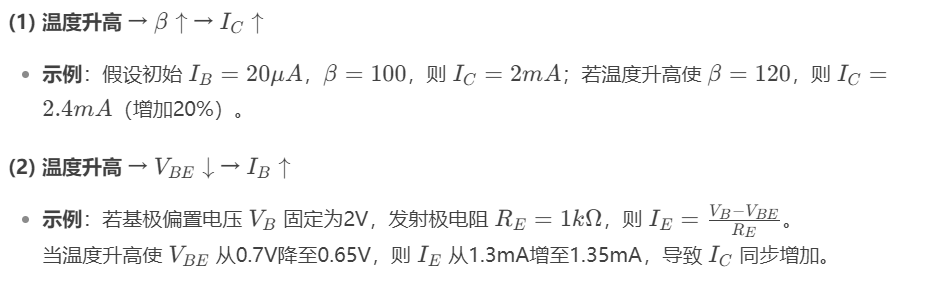

2. 温度对 (Ic) 漂移的影响

(1) 温度升高 → (\beta \uparrow) → (Ic \uparrow)

---

3. 电路设计对 (Ic) 漂移的敏感性

不同偏置电路的抗漂移能力差异显著：

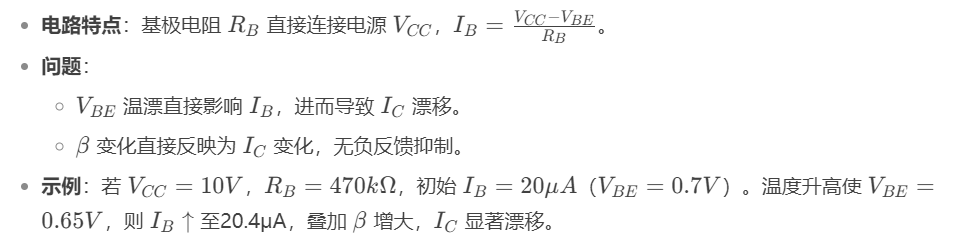

(1) 固定基极偏置电路

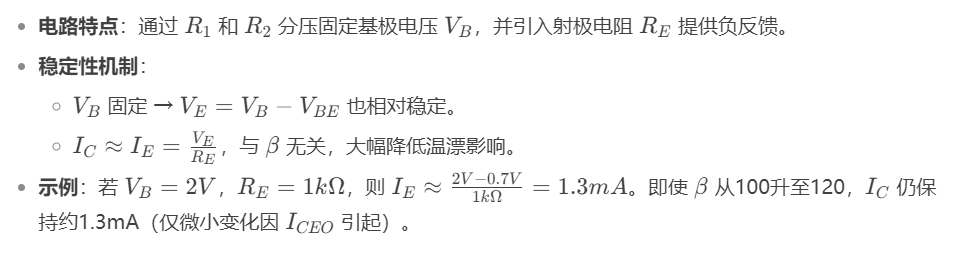

(2) 分压式射极偏置电路

---

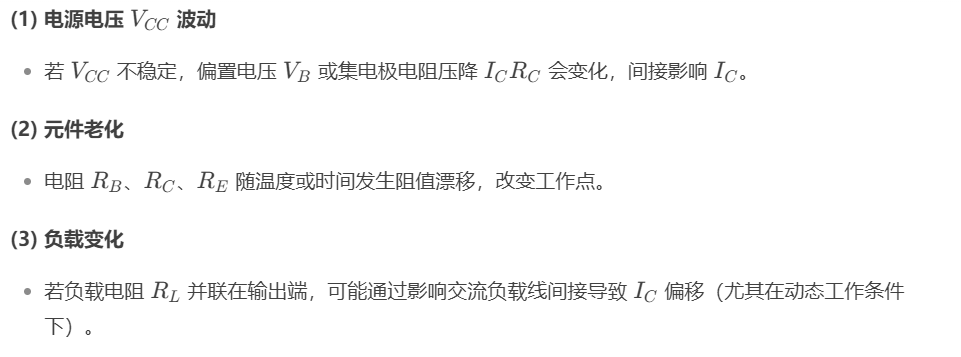

4. 其他导致 (Ic) 漂移的因素

---

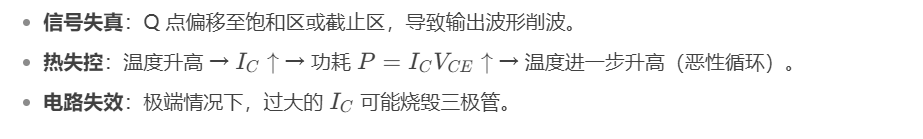

5. (Ic) 漂移的后果

---

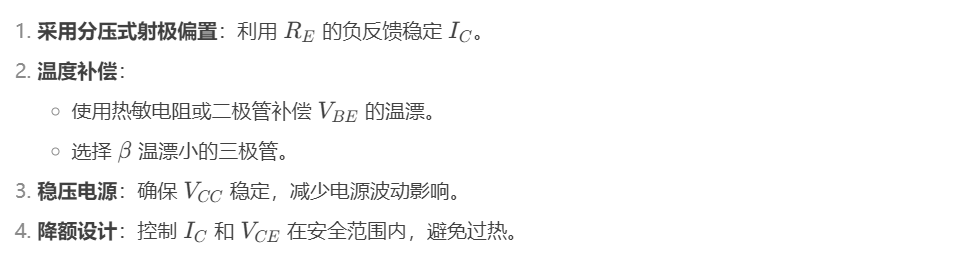

6. 抑制 (Ic) 漂移的常用方法

---

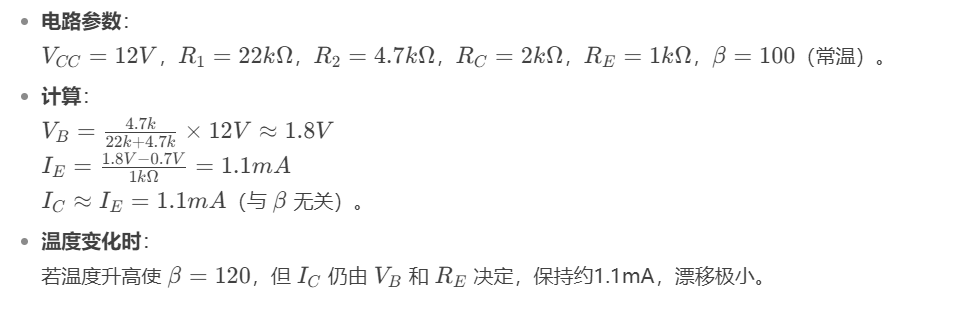

7. 实例分析：分压式偏置的稳定性验证

---

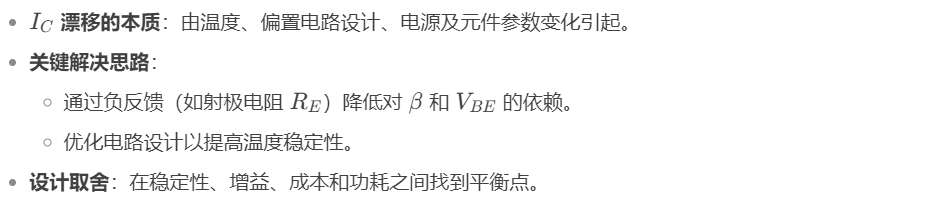

8. 总结

动手验证建议：
在仿真软件中对比固定偏置与分压式偏置电路：
