单端传输通道也会有奇偶模现象喔

奇模（Odd mode）与偶模（Even mode）对差动对是很关键的要素，其会影响奇/偶模阻抗与相位速度，设计不良甚会让共模噪声引入整个差动对使讯号质量下降。 然而对单端信号系统而言呢？ 如果说一对side by side的单端讯号线，两两讯号线传递的讯号是奇模或偶模，会产生什么现象？

其实大家都把差动对想的太过复杂，差动对其实也只是两条单端频号线以一正一负的电压做传输，把它们各自独立出来还是单端传输线。 也就是说，在 差动讯号（2）：奇模与偶模一文中所描述的现象，在单端传输线也是可以成立的。 （这其实也是差动对弱耦合与强耦合的概念)

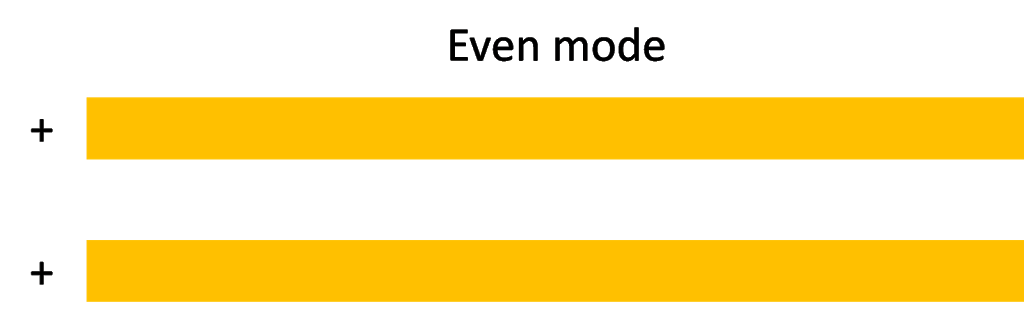

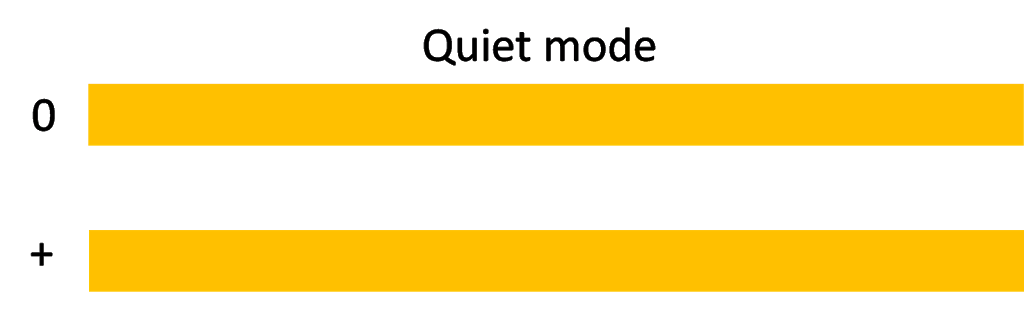

我们从特性阻抗来看，分别看单独传输模态（Quiet mode）、奇模与偶模，可看出在Quiet mode是阻抗接近50欧姆，Odd mode偏低、 Even mode则偏高。 这原因与场型的分布有关，在 差动讯号（2）：奇模与偶模一文中已有描述，在此就不再说明。

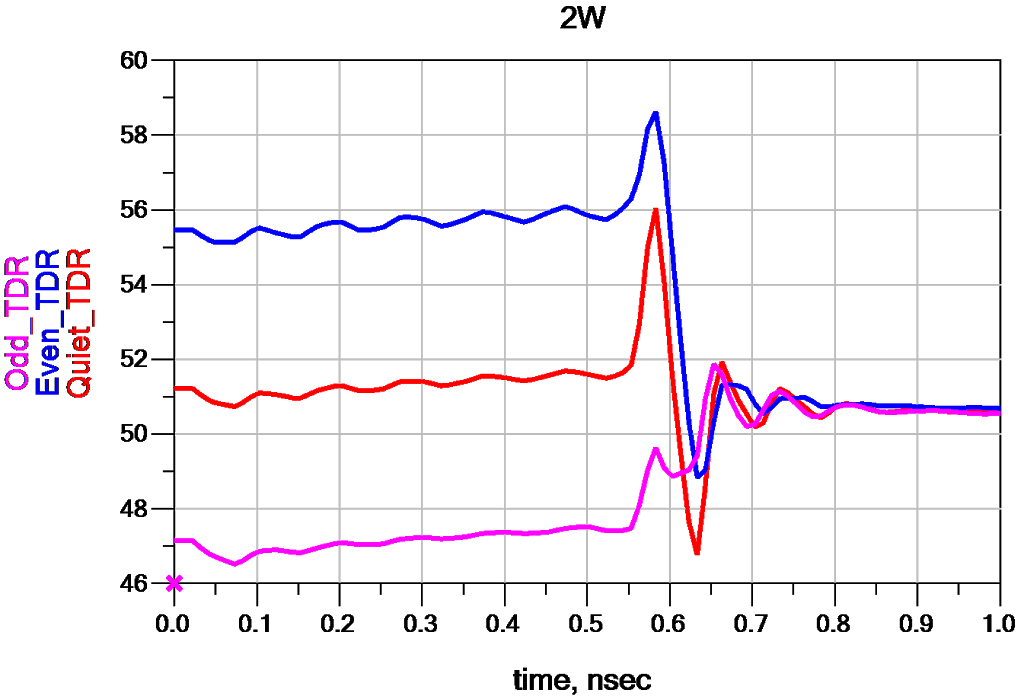

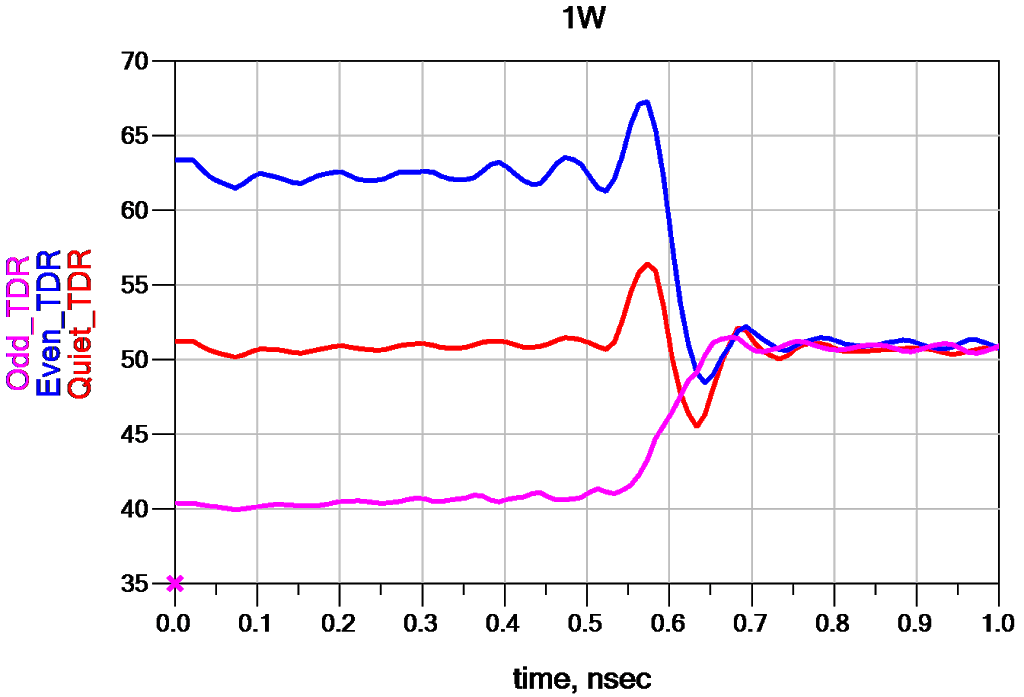

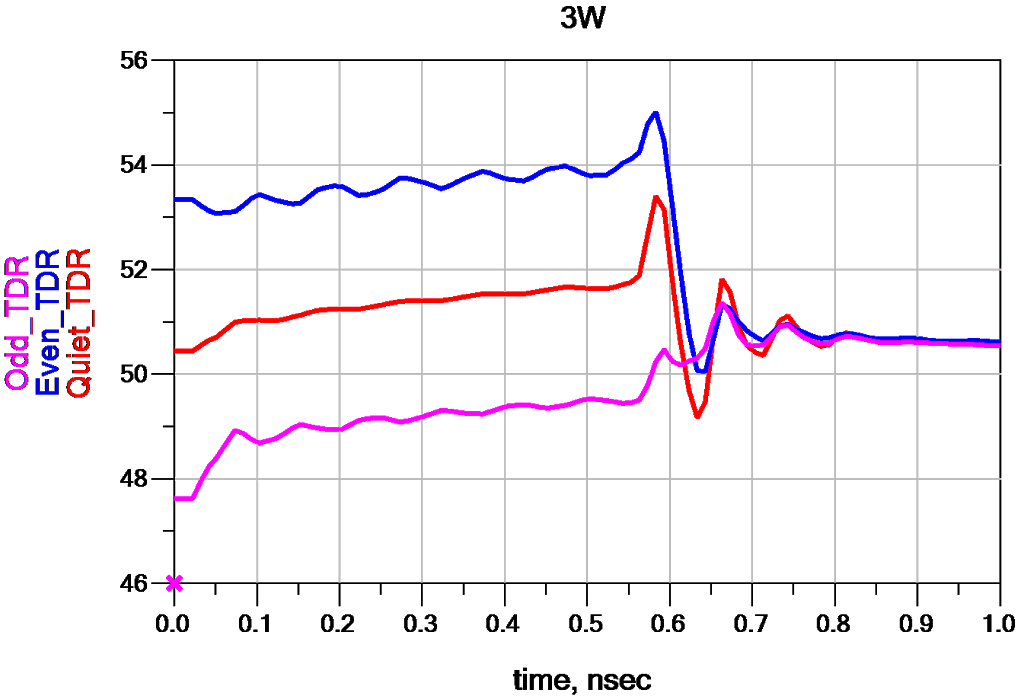

另一方面，特性阻抗又会受两条线的距离所影响，两条线越近则耦合的强度越大，阻抗差异越明显。 换句话说，耦合或者我们说串音干扰其实影响的不只是噪声的引入，线本身的特性也会受到改变！ 这也是为什么我们会说希望线与线间距可以控制在3倍线宽，因为可以尽量控制阻抗在10%以内，保持讯号线本身的阻抗特性，才不会使通道效应变差太多。

当然，模态的改变不只影响特性阻抗，包括相位速度，耦合的能量等等皆会受其影响。 在DDR通道中，我们看的时间抖动（Jitter）除了视线长不匹配以外，还有一部份是来自奇/偶模相味速度不匹配的缘故哩！
